SG503DC - Elektrická sešívačka Vonroc - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma SG503DC Vonroc ve formátu PDF.
| Typ produktu | Bezdrátová elektrická sponkovačka |
| Značka | Vonroc |
| Model | SG503DC |
| Jmenovité napětí | 20 V |
| Typ baterie | Lithium-ion (platforma VPOWER 20V) |
| Kapacita baterie | 2.0 Ah (CD801AA) nebo 4.0 Ah (CD803AA) |
| Doporučená nabíječka | CD802AA (rychlá nabíječka) |
| Doba nabíjení (baterie 2Ah) | 60 minut |
| Doba nabíjení (baterie 4Ah) | 120 minut |
| Typ kompatibilních sponek | Sponky typ 55: 15 až 25 mm |
| Typ kompatibilních hřebíků | Hřebíky typ 47: 15, 20, 25, 30, 32 mm |
| Rychlost střelby | 30 ran za minutu |
| Nastavení síly nárazu | Ano, kolečkem |
| Pracovní LED osvětlení | Ano, časovač 10 sekund |
| Bezpečnostní hrot | Ano, pro střelbu je nutný tlak |
| Poutko na opasek | Ano, odnímatelné |
| Hmotnost (pouze stroj) | Přibližně 1,2 kg (bez baterie) |
| Hmotnost baterie 2Ah | 0,3 kg |
| Hmotnost baterie 4Ah | 0,65 kg |
| Hmotnost nabíječky | 0,36 kg |
| Hladina akustického tlaku (LPA) | 89,6 dB(A) |
| Hladina akustického výkonu (LWA) | 100,6 dB(A) |
| Hodnota vibrací | 8,501 m/s² (K=1,5 m/s²) |
| Stupeň ochrany | Dvojitá izolace (třída II) |
| Údržba | Čistěte měkkým hadříkem; opravy svěřte autorizovanému servisu |
| Záruka | Proti vadám dílů a zpracování (zákonná doba) |
Často kladené otázky - SG503DC Vonroc
Dotazy uživatelů ohledně SG503DC Vonroc
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Elektrická sešívačka ve formátu PDF zdarma! Najděte svůj návod SG503DC - Vonroc a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. SG503DC značky Vonroc.
NÁVOD K OBSLUZE SG503DC Vonroc
CS Překlad originálního návodu k obsluze 97
A


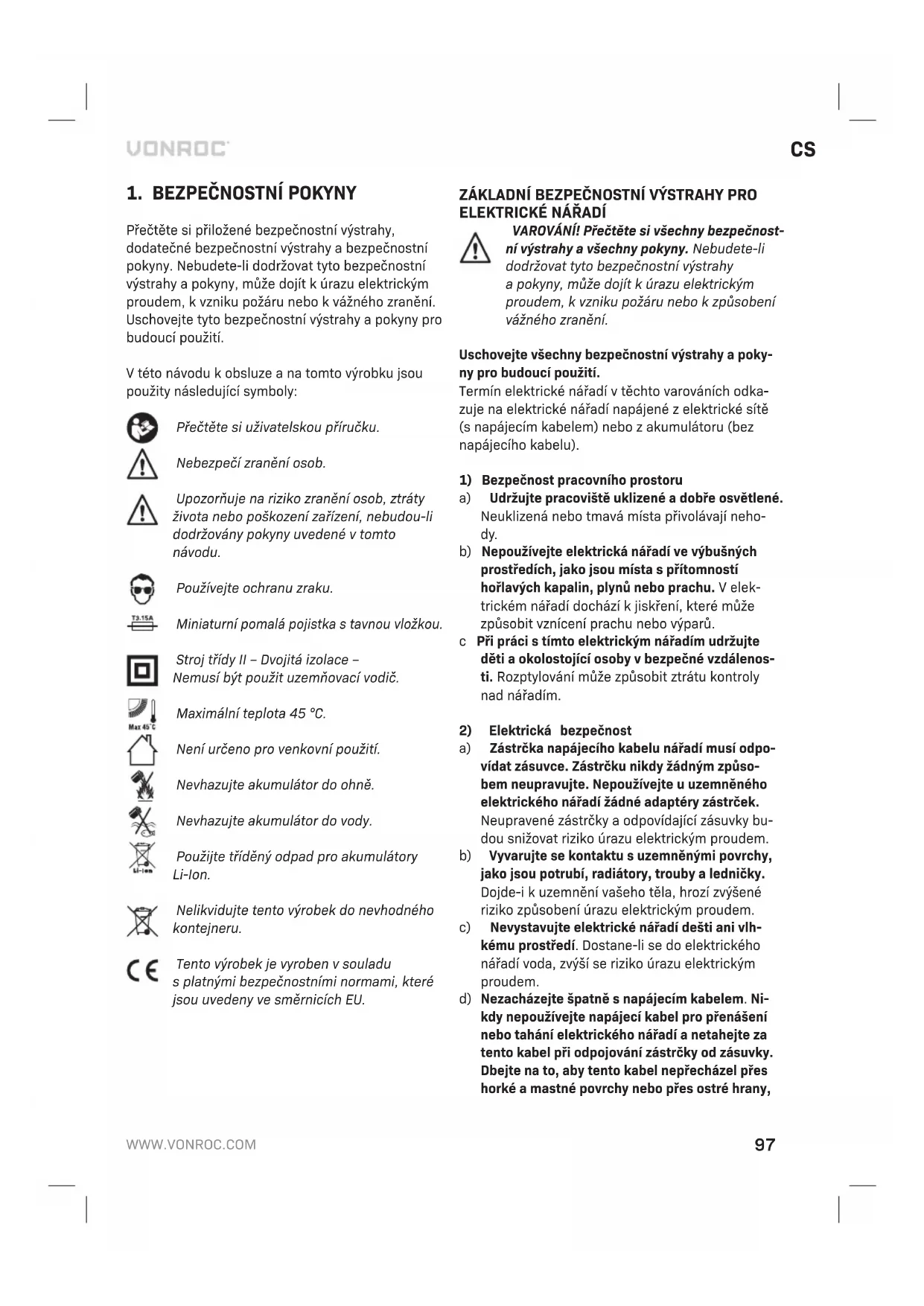

Přečtěte si přiložené bezpečnostní výstrahy, dodatečné bezpečnostní výstrahy a bezpečnostní pokyny. Nebudete-li dodržovat tyto bezpečnostní výstrahy a pokyny, může dojít k úrazu elektrickým proudem, k vzniku požáru nebo k vážného zranění. Uschovejte tyto bezpečnostní výstrahy a pokyny pro budoucí použití.
V této návodu k obsluze a na tomto výrobku jsou použity následující symboly:
Přečtěte si uživatelskou příručku.
Nebezpečí zranění osob.
Upozorňuje na riziko zranění osob, ztráty života nebo poškození zařízení, nebudou-li dodržovány pokyny uvedené v tomto návodu.
Používejte ochranu zraku.
Miniaturní pomalá pojistka s tavnou vložkou.
Stroj třídy II – Dvojitá izolace – Nemusí být použit uzemňovací vodič.
Maximální teplota 45 °C.
Není určeno pro venkovní použití.
Nevhazujte akumulátor do ohně.
Nevhazujte akumulátor do vody.
Použijte tříděný odpad pro akumulátory Li-Ion.
Tento výrobek je vyroben v souladu s platnými bezpečnostními normami, které jsou uvedeny ve směrnicích EU.
ZÁKLADNÍ BEZPEČNOSTNÍ VÝSTRAHY PRO ELEKTRICKÉ NÁŘADÍ
VAROVÁNÍ! Přečtěte si všechny bezpečnostní výstrahy a všechny pokyny. Nebudete-li dodržovat tyto bezpečnostní výstrahy a pokyny, může dojít k úrazu elektrickým proudem, k vzniku požáru nebo k způsobení vážného zranění.
Uschovejte všechny bezpečnostní výstrahy a pokyny pro budoucí použití.
Termín elektrické nářadí v těchto varováních odkazuje na elektrické nářadí napájené z elektrické sítě (s napájecím kabelem) nebo z akumulátoru (bez napájecího kabelu).
1) Bezpečnost pracovního prostoru
a) Udržujte pracoviště uklizené a dobře osvětlené. Neuklizená nebo tmavá místa přivolávají nehody.
b) Nepoužívejte elektrická nářadí ve výbušných prostředích, jako jsou místa s přítomností hořlavých kapalin, plynů nebo prachu. V elektrickém nářadí dochází k jiskření, které může způsobit vznícení prachu nebo výparů.
c Při práci s tímto elektrickým nářadím udržujte děti a okolostojící osoby v bezpečné vzdálenosti. Rozptylování může způsobit ztrátu kontroly nad nářadím.
2) Elektrická bezpečnost
a) Zástrčka napájecího kabelu nářadí musí odpovídat zásuvce. Zástrčku nikdy žádným způsobem neupravujte. Nepoužívejte u uzemněného elektrického nářadí žádné adaptéry zástrček. Neupravené zástrčky a odpovídající zásuvky budou snižovat riziko úrazu elektrickým proudem.
b) Vyvarujte se kontaktu s uzemněnými povrchy, jako jsou potrubí, radiátory, trouby a ledničky. Dojde-i k uzemnění vašeho těla, hrozí zvýšené riziko způsobení úrazu elektrickým proudem.
c) Nevystavujte elektrické nářadí dešti ani vlhkému prostředí. Dostane-li se do elektrického nářadí voda, zvýší se riziko úrazu elektrickým proudem.
d) Nezacházejte špatně s napájecím kabelem. Nikdy nepoužívejte napájecí kabel pro prénášení nebo tahání elektrického nářadí a netahejte za tento kabel pri odpojování zástrčky od zásuvky. Dbejte na to, aby tento kabel nepřecházel pres horké a mastné povrchy nebo pres ostré hrany,
a aby se nedostal do kontaktu s pohybujícími se díly. Poškozené nebo zamotané kabely zvyšují riziko úrazu elektrickým proudem.
e) Používáte-li elektrické nářadí venku, použí-vejte prodlužovací kabel vhodný pro venkovní použití. Použití prodlužovacího kabelu pro venkovní použití snižuje riziko úrazu elektrickým proudem.
f) Musíte-li používat toto elektrické nářadí ve vlhkém prostředí, používejte v elektrickém obvodu proudový chránič (RCD). Použití proudového chrániče (RCD) snižuje riziko úrazu elektrickým proudem.
3) Bezpečnost osob
a) Při práci s tímto elektrickým nářadím budťe stále pozorní, sledujte, co provádíte, a použí-vejte zdravý rozum. Nepoužívejte elektrické nářadí, jste-li unaveni nebo jste-li pod vlivem drog, alkoholu nebo léků. Nepozornost při práci s elektrickým nářadím může vést k velmi nebezpečným zraněním.
b) Používejte osobní ochranné prostředky. Vždy používejte ochranu zraku. Ochranné prostředky, jako jsou maska proti prachu, neklouzavá pracovní ochranná obuv, pevná přilba nebo chrániče sluchu, které jsou používány v příslušných podmínkách, zmenšují riziko způsobení zranění osob.
c) Zabraňte náhodnému spuštění nářadí. Před připojením elektrického nářadí k napájecímu zdroji nebo před vložením akumulátoru do nářadí, před zvednutím nářadí nebo před jeho přenášením se ujistěte, zda je spínač nářadí v poloze vypnuto. Přenášení elektrického nářadí s prstem na spouštěcím spínači nebo připojení elektrického nářadí ke zdroji elektrické energie, je-li spouštěcí spínač v poloze zapnuto, zvyšuje pravděpodobnost vzniku nehod.
d) Před zapnutím elektrického nářadí vždy odstraňte všechny klíče a seřizovací přípravky. Klíče nebo seřizovací přípravky ponechané na rotující části elektrického nářadí mohou způsobit zranění osob.
e) Nepřeceňujte své síly. Vždy udržujte správný postoj a rovnováhu. Tak si zachováte lepší kontrolu nad nářadím v neočekávaných situacích.
f) Vhodně se oblékejte. Nenoste volný oděv nebo šperky. Udržujte vlasy, oblečení a rukavice v bezpečné vzdálenosti od všech pohyblivých
částí. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly.
g) Jsou-li zařízení vybavena adaptérem pro připojení odsávacího systému, ujistěte se, zda je odsávací zařízení správně připojeno a zda správně plní svoji funkci. Použití odsávání prachu může snížit rizika spojená prací v prašném prostředí.
h) Nedovolte, aby jistota získaná častým používáním nářadí vedla ke snížení vaší pozornosti a ignorování zásad bezpečné práce s nářadím. Chvilková nepozornost může během zlomku sekundy způsobit vážné zranění.
4) Použití elektrického nářadí a jeho údržba
a) Nepřetěžujte elektrické nářadí. Používejte pro prováděnou práci správné elektrické nářadí.
Správné elektrické nářadí provede práci lépe a bezpečněji, je-li použito pro práce, pro které je určeno.
b) Nepoužívejte elektrické nářadí, nepracuje-li správně jeho spouštěcí spínač. Nemůžete-li elektrické nářadí ovládat pomocí spouštěcího spínače, takové nářadí je velmi nebezpečné a musí být opraveno.
c) Před prováděním jakéhokoliv seřízení, před výměnou příslušenství nebo před uložením odpojtenapájecí kabel nářadí od napájecího zdroje nebo z nářadí vyjměte akumulátor. Tato preventivní bezpečnostní opatření snižují riziko náhodného spuštění elektrického nářadí.
d) Uložte nepoužívané elektrické nářadí mimo dosah dětí a nedovolte osobám, které nejsou obeznámeny s tímto nářadím nebo s těmito pokyny, aby toto elektrické nářadí používaly. Elektrické nářadí je v rukách neproškolených osob nebezpečné.
e) Provádějte údržbu elektrického nářadí. Zkontrolujte vychýlení nebo zablokování pohyblivých částí, poškození dílů a stavy nářadí, které by mohly mít vliv na správnou funkci nářadí. Je-li elektrické nářadí poškozeno, před použitím zajistěte jeho opravu. Mnoho nehod bývá způsobeno nedostatečnou údržbou elektrického nářadí.
f) Udržujte řezné nástroje ostré a čisté U správně udržovaných řezných nástrojů s ostrými řeznými břity je menší pravděpodobnost jejich zablokování a lépe se s nimi pracuje.
g) Používejte elektrické nářadí, příslušenství, pracovní nástroje atd. v souladu s těmito pokyny a berte v úvahu pracovní podmínky a práci,
která má být provedena. Použití elektrického nářadí pro operace, pro které není určeno, může vést k nebezpečným situacím.
h) Dbejte na to, aby byly rukojeti a úchopné povrchy suché, čisté a zbavené olejů a maziv. Kluzké rukojeti a úchopné plochy neumožňují bezpečnou manipulaci a ovládání nářadí v neočekávaných situacích.
5) Použití a údržba akumulátorového nářadí
a) K nabíjení používejte výhradně nabíječku předepsanou výrobcem. Nabíječka vhodná pro jeden typ akumulátoru může způsobit požár při vložení jiného, nevhodného typu.
b) Používejte elektrické nářadí pouze s předepsanými akumulátory. Použití jiných typů akumulátoru může způsobit požár nebo zranění.
c) Když akumulátor nepoužíváte, uložte ho mimo dosah kovových předmětů, jako jsou kancelářské sponky, mince, klíče, hřebíky, šroubky nebo jiné malé kovové předměty, které by mohly zkratovat jeho kontakty. Zkratování kontaktů akumulátoru může způsobit popáleniny nebo požár.
d) Za nevhodných podmínek může z akumulátoru unikat kapalina. Vyvarujte se kontaktu s touto kapalinou. Dojde-li k náhodnému kontaktu s touto kapalinou, zasažené místo omyjte vodou. Dostane-li se kapalina do očí, ihned si je vypláchněte vodou a vyhledejte lékařskou pomoc. Unikající kapalina z akumulátoru může způsobit podráždění pokožky nebo popáleniny.
e) Nepoužívejte poškozený nebo upravený akumulátor či nářadí. Poškozené nebo upravené akumulátory se mohou chovat nepředvídatelně, což může způsobit požár, výbuch nebo nebezpečí zranění.
f) Nevystavujte akumulátor a nářadí ohni ani nadměrným teplotám. Vystavení účinkům ohně nebo teplot nad 130 °C může způsobit výbuch. POZNÁMKA: Teplota „130 °C“ odpovídá teplotě „265 °F“.
g) Dodržujte všechny pokyny pro nabíjení a ne-nabíjejte akumulátor ani nářadí mimo teplotní rozsah předepsaný v těchto pokynech. Ne-správné nabíjení nebo nabíjení při teplotě mimo předepsaný rozsah může poškodit akumulátor a zvýšit nebezpečí vzniku požáru.
6) Servis
a) Svěřte opravu svého elektrického nářadí pouze osobě s příslušnou kvalifi kací, která bude používat výhradně originální náhradní díly. Tím zajistíte bezpečný provoz tohoto elektrického nářadí.
b) Nikdy neopravujte poškozené akumulátorové moduly. Opravy akumulátorů smí provádět výhradně výrobce nebo technik autorizovaného servisu.
BEZPEČNOSTNÍ VÝSTRAHY PRO SPONKO- VAČKU
a) Vždy předpokládejte, že v nářadí jsou upevňovací prvky. Neopatrné zacházení s nářadím může vést k neočekávanému vystřelení upevňovacích prvků a zranění.
b) Nemiřte nářadím na sebe ani na nikoho v blízkosti. Neočekávané spuštění má za následek vystřelení upevňovacího prvku a zranění.
c) Nespouštějte nářadí, pokud není spolehlivě umístěné na obrobku. Pokud nářadí není v kontaktu s obrobkem, může dojít k odchýlení upevňovacího prvku od cíle.
d) Když upevňovací prvek uvízne v nářadí, odpojte napájení nářadí. Při odstraňování uvízlého upevňovacího prvku může dojít k nechtěné aktivaci sponkovačky, pokud je v zásuvce.
e) Při odstraňování vzpříčené spony nebo vzpříčeného hřebíku si počinejte opatrně. Mechanismus může být stlačený a spona nebo hřebík se při pokusu o uvolnění vzpříčeného stavu může násilně vymrštit.
f) Toto nářadí nepoužívejte k upevňování elektrických kabelů. Není určeno k instalaci elektrických kabelů a může poškodit izolaci elektrických kabelů a tím způsobit nebezpečí úrazu elektrickým proudem nebo požáru.
BEZPEČNOSTNÍ VAROVÁNÍ PRO AKUMULÁTORY
a) Akumulátor nerozebírejte. Nebezpečí zkratu.
b) Chraňte akumulátor před teplem, např. před nepřetržitým intenzivním slunečním světlem, ohněm, vodou a vlhkostí. Nebezpečí výbuchu.
c) V případě poškození a nesprávného použití akumulátoru se mohou uvolňovat výpary. V případě potíží vyvětrejte místnost a vyhledejte lékařskou pomoc. Výpary mohou dráždit dýchací ústrojí.
d) Používejte tento akumulátor výhradně s vaším výrobkem značky Vonroc. Toto opatření samo o sobě chrání akumulátor před nebezpečným přetížením.
e) Akumulátor může být poškozen ostrými předměty, jako například hřebíky nebo šroubováky, nebo vnější silou. Může dojít k vnitřnímu zkratu a vznícení, vzniku kouře, výbuchu nebo přehřátí akumulátoru.
BEZPEČNOSTNÍ VAROVÁNÍ PRO NABÍJEČKU Použití v souladu s určením
Touto nabíječkou nabíjejte výhradně akumulátorové moduly typu CD801AA a CD803AA. Ostatní typy akumulátorů mohou prasknout a způsobit zranění a poškození.
a) Tento výrobek není určen k použití osobami (včetně dětí) se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo s nedostatkem zkušeností a znalostí, pokud jim nebyl stanoven dohled nebo pokud jim nebyly poskytnuty potřebné instrukce.
b) Děti musí být pod dozorem, aby si s tímto zařízením nehrály.
c) Nenabíjejte baterie, které nejsou k nabíjení určeny!
d) Během nabíjení musí být akumulátory umístěny na dobře větraném místě!
Elektrická bezpečnost
Vždy zkontrolujte, zda se napájecí napětí sítě shoduje s napájecím napětím na výkonovém štítku.
- Nepoužívejte tento výrobek, je-li poškozen jeho napájecí kabel nebo zástrčka.
- Používejte pouze prodlužovací kabely, které jsou vhodné pro příkon tohoto zařízení a které mají minimální průřez 1,5 mm². Budete-li používat prodlužovací kabel na cívce, vždy odmotejte celý kabel.
2. INFORMACE O ZAŘÍZENÍ
Zamýšlené použití
Toto elektrické nářadí je určeno k použití ve vnitřních prostorách v domácnosti. Toto nářadí lze používat k upevňování vhodných kartonů, izolačních materiálů, textilu, kůže, dřeva a podobných nekřehkých materiálů k dřevěnému povrchu. Nářadí se nehodí k upevňování elektrických kabelů nebo
stěnových či stropních panelů.
Nářadí není určeno pro rukodělné, komerční, profesionální a/neno průmyslové použití.
POZNÁMKA: Některé dřevo (například velmi suché tvrdé dřevo) může vyžadovat kratší sponky, aby bylo možné jejich kompletní zaražení.
TECHNICKÉ ÚDAJE
Tato uživatelská příručka platí pro různá čísla zboží / různé sady. V níže uvedené tabulce specifi kací si můžete ověřit správný obsah vaší sady podle odpovídajícího čísla.
| Model č. | Akumulátoryv dodávce | Nabíj ečkyv dodávce |
| SG503DC | - | - |
| S_SG503DC | CD801AA CD802AA | |
| S2_SG503DC | 2 x CD801AA CD802AA | |
| S3_SG503DC | CD803AA CD802AA |
| Informace o nářadí | |
| Napětí 20 V | --- |
| Počet spon / hřebíků 30/min | |
| Spony 15 až 25 mm | |
| Hřebíky | 15, 20, 25, 30 a 32 mm |
| Úroveň akustického výkonu L_WA | 100,6 dB(A) K=3 dB(A) |
| Úroveň akustického tlaku L_PA | 89,6 dB(A) K=3 dB(A) |
| Vibrace a_h | 8,501 m/s ^2 K=1,5 m/s ^2 |
| Model č. | CD801AA |
| Typ akumulátoru | Lithium-Ion |
| Napětí | 20 V --- |
| Kapacita | 2,0 Ah |
| Doporučená nabíječka | CD802AA |
| Hmotnost | 0,3 kg |
| Model č. CD802AA | |
| Vstup nabíj ečky 220-240 V, 50 Hz | 0,4 A |
| Výstup nabíj ečky 21V | --- 2,5 A |
| Doba nabíj ení 2Ah akumulátoru | 60 minut |
| Doba nabíj ení 4Ah akumulátoru | 120 minut |
| Doporučené akumulátory CD801AA, CD803AA | |
| Hmotnost 0,36 kg | |
| Model č. CD803AA | |
| Typ akumulátoru Lithium-Ion | |
| Napětí 20 V | --- |
| Kapacita 4,0 Ah | |
| Doporučená nabíj ečka CD802AA | |
| Hmotnost 0,65 kg |
Používejte pouze následující akumulátory z platformy VONROC VPOWER 20 V. Použití jakýchkoliv jiných akumulátorů může způsobit vážné zranění nebo poškození nářadí.
CD801AA 20 V, 2Ah lithium-ionotový
CD803AA 20 V, 4Ah lithium-ionotový
Pro nabíjení těchto akumulátorů se může používat následující nabíječka.
CD802AA Rychlonabíječka
Akumulátory platformy VONROC VPOWER 20V se mohou používat ve všech akumulátorových nářadích platformy VONROC VPOWER 20V.
Vibrace
Deklarovaná úroveň vibrací uvedená v tomto návo- du byla měřena v souladu se standardní zkušební metodou předepsanou normou EN 60745. Tato úroveň vibrací může být použita pro srovnání jed- notlivých nářadí mezi sebou a také při předběžném posouzení působících vibrací při používání nářadí při uvedených aplikacích.
- Použití tohoto nářadí pro jiné aplikace nebo s odlišným nebo špatně udržovaným příslušenstvím může značně zvýšit působení vibrací.
- Doba, kdy je nářadí vypnuto nebo kdy je v chodu, ale aktuálně nevykonává žádnou práci, může působení vibrací značně zmírnit.
Chraňte se před působením vibrací prováděním řádné údržby tohoto nářadí i jeho příslušenství, udržujte ruce v teple a provádějte práci správným způsobem.

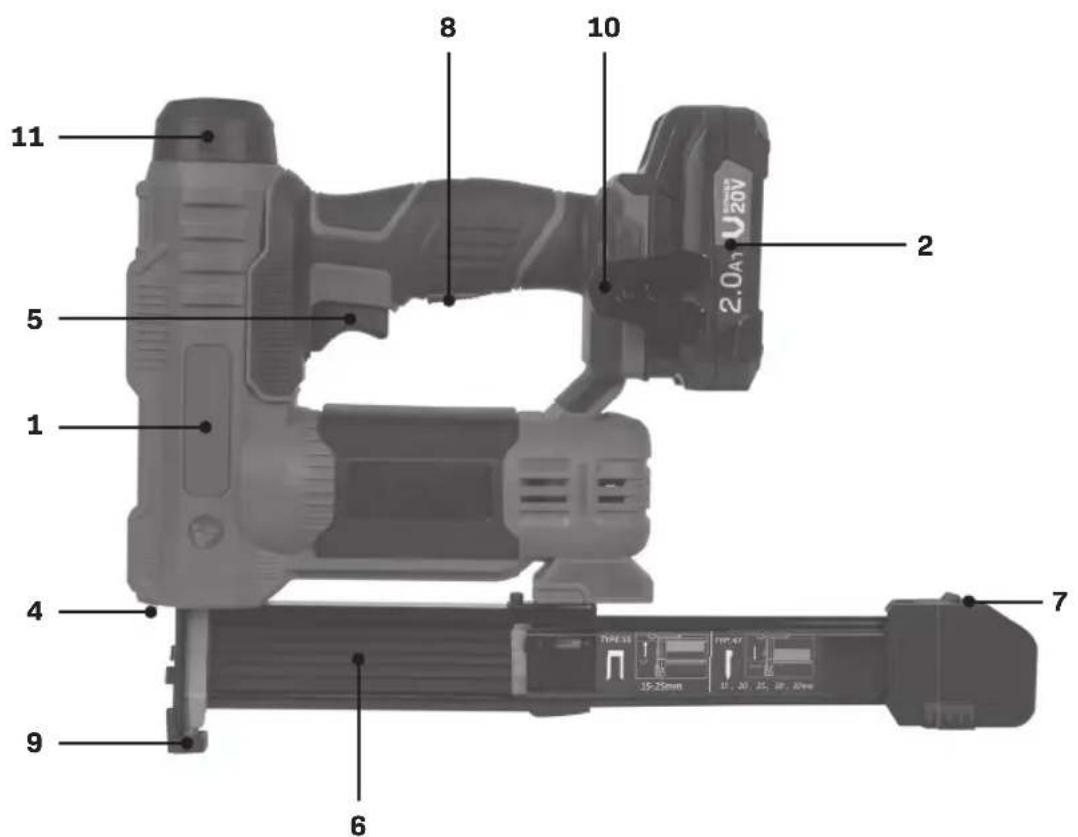

POPIS
Čísla v následujícím textu odkazují na obrázky na straně 2.
- Nářadí
- Akumulátor
- Tlačítko pro uvolnění akumulátoru
- LED pracovní svítilna
- Spoušť
- Násada zásobníku
- Nabíjecí páčka
- Spínač LED pracovní svítilny
- Bezpečnostní koncovka
- Přichytka na opasek
- Seřizovač
- Tlačítko LED indikátorů akumulátoru
- LED indikátory akumulátoru
- Nabíječka
- LED indikátory nabíječky
3. SESTAVENÍ
Před zahájením jakékoliv práce na elektrickém nářadí vyjměte z tohoto nářadí akumulátor.
Před prvním použitím musí být akumulátor nabit.

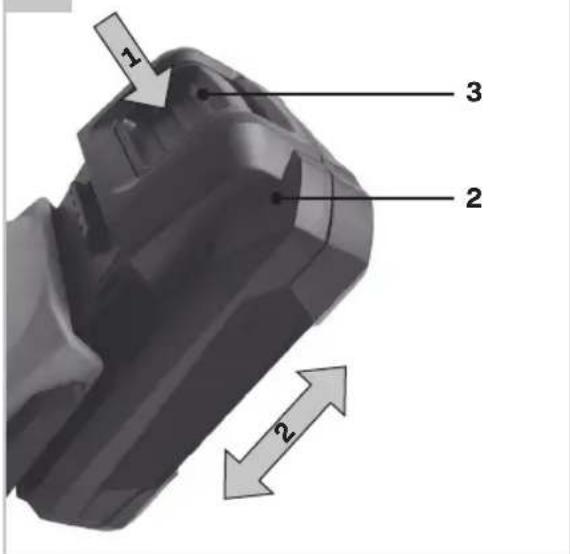

Vložení akumulátoru do nářadí (obr. B)
Před vložením do nabíječky nebo do stroje zkontrolujte, že je povrch akumulátoru čistý a suchý.
- Zasuňte akumulátor (2) do základny nářadí, jak je ukázáno obr. B.
- Zatlačte akumulátor dopředu, dokud nezaklapne na své místo.
Vyjmutí akumulátoru z nářadí (obr. B)
- Stiskněte tlačítko pro uvolnění akumulátoru (3).
- Vytáhněte akumulátor z nářadí, jak je ukázáno na Obr. B.
Kontrola stavu nabití akumulátoru (obr. C)
- Chcete-li zkontrolovat stav nabití akumulátoru, krátce stiskněte tlačítko (12) na akumulátoru.
- Akumulátor je vybaven 3 kontrolkami, které indikují stav jeho nabití: čím více kontrolek svítí, tím více je akumulátor nabit.
- Pokud tyto kontrolky nesvítí, znamená to, že je akumulátor vybitý a musíte ho okamžitě nabít.

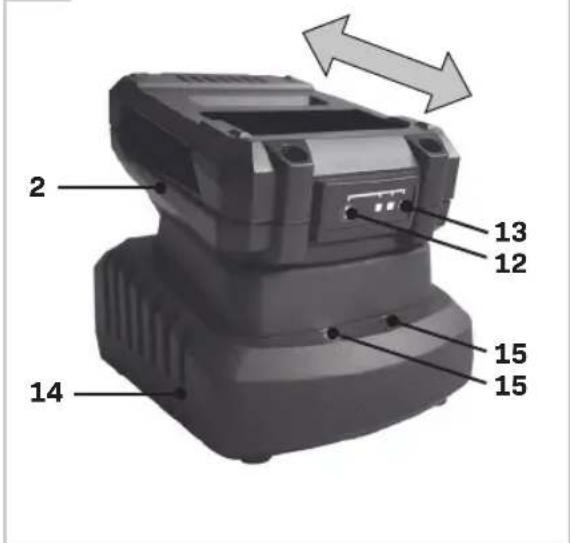

Nabíjení akumulátoru pomocí nabíječky (obr. C)
- Vyjměte akumulátor (2) ze stroje.
- Obratte akumulátor (2) spodní stranou nahoru a zasuňte ho do nabíječky (14), jak je zobrazeno na obr. C.
- Zatlačte na akumulátor, dokud nebude zcela zasunut do slotu.
- Připojte zástrčku nabíječky do elektrické zásuvky a chvíli počkejte. LED indikátory na nabíječce (15) se rozsvítí a zobrazí aktuální stav nabití akumulátoru.
Tato nabíječka je vybavena 2 LED indikátory (15), které indikují stav procesu nabíjení:
| Stav červené LED | Stav zelené LED | Stav nabíj ečky |
| Nesvítí Nesvítí Žádné napájení | ||
| Nesvítí Svítí | Pohotovostní režim:- Není vložen žádný akumulátor nebo- Akumulátor je vložen, ale nabíj - ení skončilo | |
| Svítí Nesvítí | Probíhá nabíj ení akumulátoru | |
- Úplné nabití akumulátoru s kapacitou 2 Ah může trvat až 60 minut.
- Úplné nabití akumulátoru s kapacitou 4 Ah může trvat až 120 minut.
Jakmile bude akumulátor zcela nabit, odpojte zástrčku kabelu nabíječky ze zásuvky a vyjměte akumulátor z nabíječky.
Nebude-li toto nářadí používáno delší dobu, dohlédněte na to, aby akumulátor byl před uložením nabit.

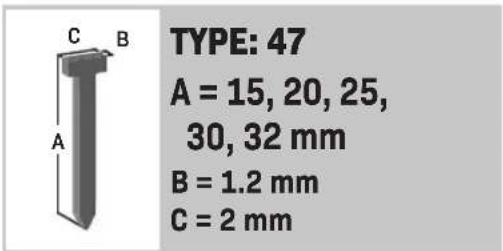

Aplikace (obr. D)
S tímto nářadím používejte jednu z následujících délek pro spony nebo hřebíky:
- Spony: Typ 55: 15–25 mm
- Hřebíky: Typ 47: 15, 20, 25, 30 nebo 32 mm
Vkládání hřebíků nebo spon (obr. D-G)
- Zvolte správnou velikost hřebíků nebo spon pro prováděnou práci.
- Dejte sponkovačku (1) na bok tak, aby akumulátor (2) směřoval doprava podle obr. E.
- Uvolněte uzávěr šachty zásobníku (6) lehkým přitlačením nabíjecí páčky (7).
- Přitažením nabíjecí páčky (7) doprava pak šachtu zásobníku (6) otevřete.
Při použití hřebíků:
- Umístěte hřebíky na horní část šachty zásobníku (6). Podle vyobrazení na štítku šachty zásobníku, viz příklad na obr. F.
Při použití sponek:
- Umístěte spony na spodní část šachty zásobníku (6). Podle vyobrazení na štítku šachty zásobníku, viz příklad na obr. G.
- Zasuňte šachtu zásobníku (6) zpět tak, aby zaklapla.
Před nabíjením sponkovačky dbejte na to, abyste ze stroje vyjmuli akumulátor.
Nabíjejte jen upevňovací prvky stejného typu a délky. Nevkládejte do zásobníku spony a hřebíky současně. Nesměšujte dohromady upevňovací prvky různých délek.
4. POUŽITÍ
Použití pracovní svítilny (obr. A)
- Stiskněte spínač LED pracovní svítilny (8) pro zapnutí pracovní svítilny (4).
- Pracovní svítilna se aktivuje na 10 sekund a po-může zlepšit viditelnost pracovního prostoru.
Přichytka na opasek
Toto nářadí je opatřeno přichytkou na řemen (10), která během práce umožňuje zavěšení nářadí na řemen.
- Při dodání je příchytka na řemen (10) připevněna k nářadí.
- Příchytka může být snadno sejmuta po odšroubování upevňovacího šroubu příchytky.
Nastavení energie rázu (obr. A)
- Zesílení rázu: otáčejte seřizovačem (11) doprava.
- Omezení rázu: otáčejte seřizovačem (11) doleva.
Zarážení spon/hřebíků (obr. A)
- Bezpečnostní koncovku (9) umístěte naplocho na upevňovaný materiál v požadovaném místě pro sponu nebo hřebík.
- Držte přední a zadní část stroje a přitlačte stroj silně na materiál.
- Stiskněte spoušť (5), aby se zarazila spona/hřebík, potom uvolněte spoušť a následně zvedněte bezpečnostní koncovku (9) z materiálu.
- Pokud je spona/hřebík zaražená příliš hluboko nebo příliš málo, upravte energii rázu.
Varování! Bezpečnost nářadí bude zvýšena, bude-li vyvíjen tlak na bezpečnostní koncovku (9) nacházející se na spodní části nářadí. Vždy dbejte na to, aby při stisknutí spouště bylo ústí sponkovačky v přímém kontaktu s materiálem.
Z důvodu velkého pracovního rázu dochází u tohoto nářadí k odskoku a hlasitému třesku. Nezapomínejte na tento odskok. U dlouhých hřebíků a spon může dojít k nesprávnému upevnění pomocí spon nebo hřebíků. Odpovídajícím způsobem nastavte energii rázu a působte na stroj protitlakem, aby se předešlo nesprávnému upevnění pomocí spon nebo hřebíků.
5. ÚDRŽBA
Před prováděním údržby motoru se ujistěte, zda je nářadí odpojeno od napájecího napětí.
Tento stroj je navržen tak, aby pracoval dlouhou dobu s minimálními nároky na údržbu. Nepřetržitý uspokojivý provoz závisí na řádné péči o toto zařízení a na jeho pravidelném čištění.
Závady
Pokud v nářadí uvízne spona nebo hřebík, postupujte níže uvedeným způsobem:
- Vyjměte akumulátor z nářadí.
- Položte nářadí na bok.
-
Stiskněte uvolňovací páčku šachty zásobníku (7), zatáhněte šachtu zásobníku (6) dozadu a vyjměte pásek spon nebo hřebíků.
-
Odstraňte uvízlou sponu/hřebík ze zásobníku.
- Znovu nabijte spony/hřebíky a zatlačte šachtu zásobníku zpět na místo tak, aby zaklapla.
Vložte akumulátor do nářadí. - Vyzkoušejte nářadí na kousku odpadového materiálu.
Tipy pro provoz:
- VAROVÁNÍ! Hřebíky nebo spony je nutné zarážet do materiálu rovně. Při provozu nářadí nenaklá-nějte.
- Neprovozujte stroj bez spon nebo hřebíků. Tím se zkrátí životnost stroje.
- Pokud dochází k častému uvíznutí hřebíků nebo spon, nechte provést údržbu stroje v autorizovaném servisním středisku.
- Pokud hlava hřebíků nebo spon zůstává nad povrchem obrobku, silně přitlačte hlavu stroje na obrobek a zkuste znovu. Pokud se výsledek nezlepší, možná je materiál nevhodný pro nářadí nebo je nutná úprava energie rázu.
Čištění
Pravidelně čistěte kryt stroje měkkým hadrem, pokud možno po každém použití. Dbejte na to, aby nebyly větrací drážky zaneseny prachem a jinými nečistotami. U špatně odstranitelných nečistot použijte měkký hadřík navlhčený v mýdlovém roz-toku. Nepoužívejte rozpouštědla, jako jsou benzen, líh, čpavek atd., která mohou způsobit poškození plastovýchdílů.
OCHRANA ŽIVOTNÍHO PROSTŘEDÍ
Poškozená a likvidovaná elektrická nebo elektronická zařízení musí být odevzdána ve sběrných dvorech, které jsou určeny pro tento účel.
Pouze pro země EU
Nevyhazujte elektrická nářadí do běžného domácího odpadu. Podle evropské směrnice 2012/19/EC týkající se likvidace elektrických a elektronických zařízení a její implementace do vnitrostátního práva, musí být nepoužívaná elektrická nářadí shromaždována odděleně a jejich likvidace musí být provedena tak, aby nedošlo k ohrožení životního prostředí.
ZÁRUKA
Výrobky VONROC jsou vyvíjeny v souladu s poža- davky norem na nejvyšší kvalitu a je zaručeno, že po dobu platné záruky, která začíná běžet dnem původního nákupu, nebudou na těchto výrobcích žádné vady materiálu, ani vady způsobené špatným dílenským zpracováním. Dojde-li během tohoto období k závadě v důsledku vady materiálu nebo dílenského zpracování, kontaktujte přímo fi rmu VONROC.
Z této záruky jsou vyloučeny následující případy:
- Opravy nebo úpravy tohoto zařízení byly provedeny nebo byly provedeny pokusy o jejich provedení v neautorizovaných servisech;
Běžné opotřebení; - Toto zařízení bylo nesprávně použito, nevhodně použito nebo nebyla prováděna jeho správná údržba;
- Byly použity neoriginální náhradní díly.
Výše uvedené představuje jedinou záruku poskytovanou společností, at už výslovnou nebo předpokládanou. Neexistují žádné další záruky, výslovné ani nebo předpokládané, které přesahují rámec zde uvedeného, včetně předpokládaných záruk prodejnosti a vhodnosti pro určitý účel. VONROC v žádném případě neodpovídá za jakékoliv náhodné nebo následné škody. Opravné prostředky prodejců se omezují výhradně na opravu nebo výměnu nevyhovujících jednotek nebo dílů.
Na tomto výrobku a v tomto návodu mohou být prováděny změny. Technické údaje mohou být změněny bez předchozího upozornění.
