SG503DC - Elektromos tűzőgép Vonroc - Ingyenes használati útmutató

Termék típusa	Vezeték nélküli tűzőgép
Márka	Vonroc
Modell	SG503DC
Névleges feszültség	20 V
Akkumulátor típusa	Lítium-ion (VPOWER 20V platform)
Akkumulátor kapacitása	2,0 Ah (CD801AA) vagy 4,0 Ah (CD803AA)
Ajánlott töltő	CD802AA (gyorstöltő)
Töltési idő (2 Ah-s akku)	60 perc
Töltési idő (4 Ah-s akku)	120 perc
Kompatibilis tűzőkapocs típusa	55-ös típusú tűzőkapocs: 15-25 mm
Kompatibilis szeg típusa	47-es típusú szeg: 15, 20, 25, 30, 32 mm
Tűzési sebesség	30 lövés/perc
Ütési erő beállítása	Igen, tárcsával
LED munka világítás	Igen, 10 másodperces késleltetés
Biztonsági orr	Igen, a tűzéshez nyomást kell gyakorolni
Derékszíj horog	Igen, eltávolítható
Súly (gép önmagában)	Körülbelül 1,2 kg (akkumulátor nélkül)
2 Ah-s akku súlya	0,3 kg
4 Ah-s akku súlya	0,65 kg
Töltő súlya	0,36 kg
Hangnyomásszint (LPA)	89,6 dB(A)
Hangteljesítményszint (LWA)	100,6 dB(A)
Rezgésérték	8,501 m/s² (K=1,5 m/s²)
Védelmi osztály	Kettős szigetelés (II. osztály)
Karbantartás	Puha ruhával tisztítsa; a javításokat bízza hivatalos szervizre
Garancia	Alkatrész- és munkadíj hibák ellen (törvényes időtartam)

Gyakran ismételt kérdések - SG503DC Vonroc

Hogyan helyezze be az akkumulátort a tűzőgépbe?

Helyezze be az akkumulátort (2) a gép aljába, amíg be nem kattan. Az eltávolításhoz nyomja meg a kioldógombokat (3), és húzza ki.

Hogyan töltse fel az akkumulátort?

Vegye ki az akkumulátort a szerszámból, helyezze be a CD802AA töltőbe, és csatlakoztassa a töltőt. A piros jelzőfény töltést jelez, a zöld jelzi, hogy a töltés befejeződött. Számítson körülbelül 60 percre egy 2 Ah-s akkumulátor esetén és 120 percre egy 4 Ah-s esetén.

Hogyan ellenőrizze az akkumulátor töltöttségi szintjét?

Nyomja meg röviden az akkumulátor jelzőgombját (12). A három LED jelzőfény mutatja a szintet: minél több lámpa világít, annál magasabb a töltöttség. Kikapcsolva = üres akkumulátor.

Hogyan töltse be a tűzőkapcsokat vagy szegeket?

Távolítsa el az akkumulátort. Nyissa ki a tár rúdját (6) a kar (7) megnyomásával. Helyezze a szegeket a tár tetejére vagy a tűzőkapcsokat az aljára, a címke szerint. Ezután zárja vissza a rudat, amíg kattanást nem hall.

Hogyan állítsa be az ütési erőt?

Forgassa el a beállító gombot (11): az óramutató járásával megegyező irányba az erő növeléséhez, ellenkező irányba a csökkentéséhez. Állítsa be az anyag keménységének megfelelően.

Mi a teendő, ha egy tűzőkapocs vagy szeg elakad?

Először vegye ki az akkumulátort. Nyissa ki a tárat, vegye ki a rögzítőszalagot, majd óvatosan távolítsa el az elakadt rögzítőelemet. Töltse újra a tárat, és zárja vissza.

Ez a tűzőgép rögzíthet elektromos kábeleket?

Nem. A szerszám nem alkalmas elektromos kábelek rögzítésére, mert károsíthatja a szigetelést, és áramütést vagy tüzet okozhat.

Milyen akkumulátorokat használhatok ehhez a szerszámhoz?

Csak a VONROC VPOWER 20V platform lítium-ion akkumulátorait használja: CD801AA (2Ah) és CD803AA (4Ah) modellek. Más akkumulátorok használata sérülést vagy a szerszám károsodását okozhatja.

Hogyan karbantartsa a tűzőgépet?

Minden használat után tisztítsa meg a házat egy puha, enyhén nedves ruhával (enyhe szappannal). Ne használjon oldószereket. Győződjön meg róla, hogy a szellőzőnyílások nincsenek elzárva.

A szerszám garanciális?

Igen, a VONROC garanciát vállal a termékre az alkatrész- és munkadíj hibák ellen a vásárlás napjától számított törvényes időtartamig. A nem engedélyezett javítások vagy a normál elhasználódás nem tartoznak a garancia hatálya alá.

HASZNÁLATI ÚTMUTATÓ SG503DC Vonroc

HU Az eredeti használati útmutató fordítása 89

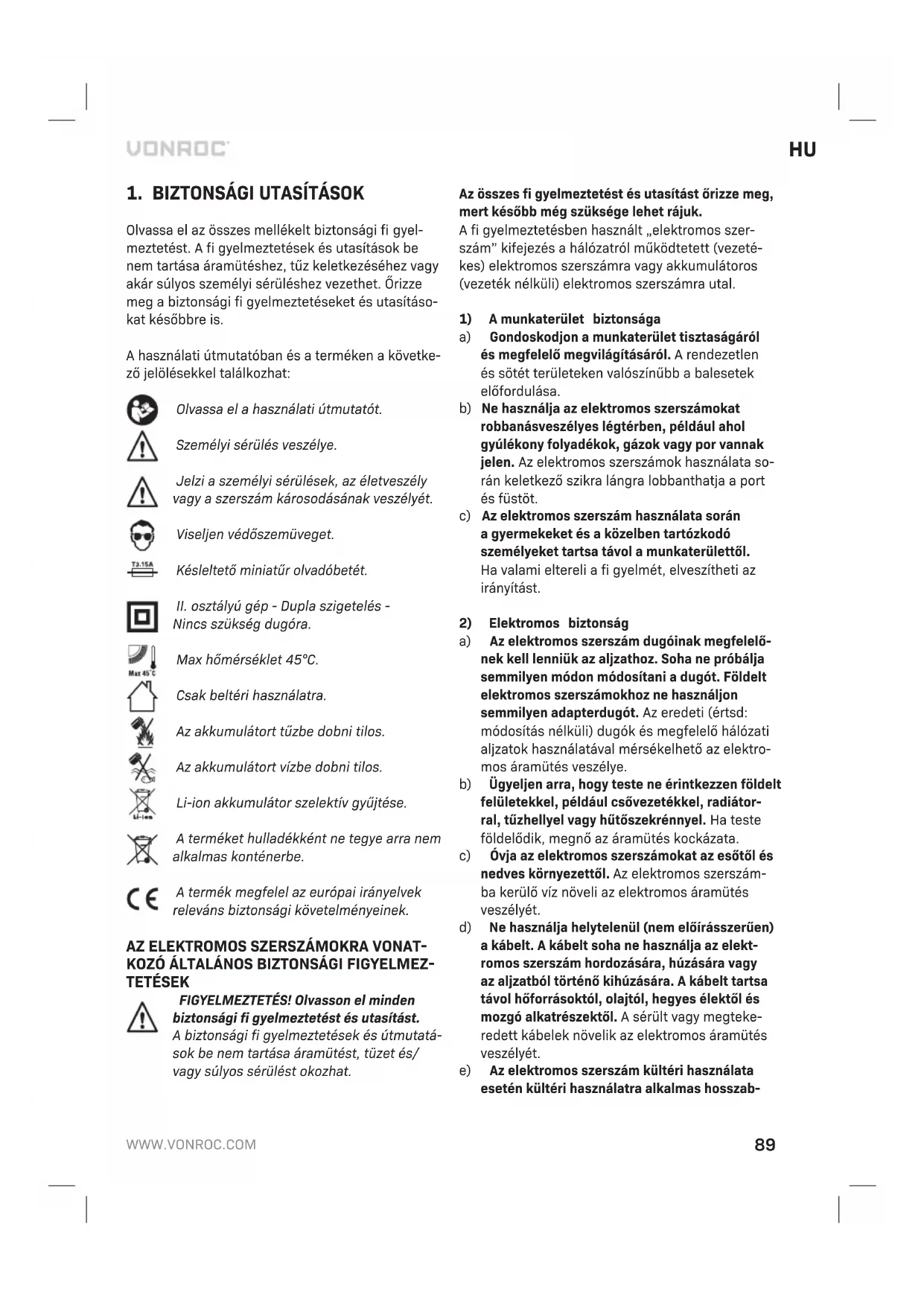

Olvassa el az összes mellékelt biztonsági fi gyelmeztetést. A fi gyelmeztetések és utasítások be nem tartása áramütéshez, tűz keletkezéséhez vagy akár súlyos személyi sérüléshez vezethet. Órizze meg a biztonsági fi gyelmeztetéseket és utasításokat későbbre is.

A használati útmutatóban és a terméken a következő jelölésekkel találkozhat:

Olvassa el a használati útmutatót.

Személyi sérülés veszélye.

Jelzi a személyi sérülések, az életveszély vagy a szerszám károsodásának veszélyét.

Viseljen védőszemüveget.

Késleltető miniatür olvadóbetét.

II. osztályú gép - Dupla szigetelés - Nincs szükség dugóra.

Max hömérséklet 45°C.

Csak beltéri használatra.

Az akkumulátort tűzbe dobni tilos.

Az akkumulátort vízbe dobni tilos.

Li-ion akkumulátor szelektív gyűjtése.

A terméket hulladékként ne tegye arra nem alkalmas konténerbe.

A termék megfelel az európai irányelvek releváns biztonsági követelményeinek.

AZ ELEKTROMOS SZERSZÁMOKRA VONATKOZÓ ÁLTALÁNOS BIZTONSÁGI FIGYELMEZ-TETÉSEK

FIGYELMEZTETÉS! Olvasson el minden biztonsági fi gyelmeztetést és utasítást.

A biztonsági fi gyelmeztetések és útmutatások be nem tartása áramütést, tüzet és/vagy súlyos sérülést okozhat.

Az összes fi gyelmeztetést és utasítást őrizze meg, mert később még szüksége lehet rájuk.

A fi gyelmeztetésben használt „elektromos szerszám” kifejezés a hálózatról működtetett (vezetékes) elektromos szerszámra vagy akkumulátoros (vezeték nélküli) elektromos szerszámra utal.

1) A munkaterület biztonsága
a) Gondoskodjon a munkaterület tisztaságáról és megfelelő megvilágításáról. A rendezetlen és sötét területeken valószínűbb a balesetek előfordulása.
b) Ne használja az elektromos szerszámokat robbanásveszélyes légtérben, például ahol gyúlékony folyadékok, gázok vagy por vannak jelen. Az elektromos szerszámok használata során keletkező szikra lángra lobbanthatja a port és füstöt.
c) Az elektromos szerszám használata során a gyermekeket és a közelben tartózkodó személyeket tartsa távol a munkaterülettől. Ha valami eltereli a fi gyelmét, elveszítheti az irányítást.
2) Elektromos biztonság
a) Az elektromos szerszám dugóinak megfelelőnek kell lenniük az aljzathoz. Soha ne próbálja semmilyen módon módosítani a dugót. Földelt elektromos szerszámokhoz ne használjon semmilyen adapterdugót. Az eredeti (értsd: módosítás nélküli) dugók és megfelelő hálózati aljzatok használatával mérsékelhető az elektromos áramütés veszélye.
b) Ügyeljen arra, hogy teste ne érintkezzen földelt felületekkel, például csővezetékkel, radiátorral, tűzhellyel vagy hűtőszekrénnyel. Ha teste földelődik, megnő az áramütés kockázata.
c) Óvja az elektromos szerszámokat az esőtől és nedves környezettől. Az elektromos szerszámba kerülő víz növeli az elektromos áramütés veszélyét.
d) Ne használja helytelenül (nem előírásszerűen) a kábelt. A kábelt soha ne használja az elektromos szerszám hordozására, húzására vagy az aljzatból történő kihúzására. A kábelt tartsa távol hőforrásoktól, olajtól, hegyes élektől és mozgó alkatrészektől. A sérült vagy megtekeredett kábelek növelik az elektromos áramütés veszélyét.
e) Az elektromos szerszám kültéri használata esetén kültéri használatra alkalmas hosszab-

bító kábelt használjon. A kültéri használatra alkalmas kábel használatával mérsékelhető az elektromos áramütés veszélye.

f) Ha az elektromos szerszámot mindenképpen nedves környezetben kell használni, akkor használjon áramvédő kapcsolóval (RCD) ellátott tápforrást. Az áramvédő kapcsolóval ellátott tápforrás használatával mérsékelhető az elektromos áramütés veszélye.
3) Személyi biztonság
a) Az elektromos szerszám használata során maradjon éber, koncentráljon az éppen végzett műveletre és használja a józan ítélőképességét. Ha fáradt, vagy ha kábítószer, alkohol vagy gyógyszer hatása alatt áll, ne használjon elektromos szerszámot. Az elektromos szerszámok használata közben egyetlen pillanatnyi fi gyelmetlenség is súlyos személyi sérülést okozhat.
b) Használjon egyéni védőfelszerelést. Mindig viseljen szemvédő felszerelést. A megfelelő körülményekhez való védőeszközökkel (például pormaszkkal, csúszásgátló biztonsági cipővel, munkavédelmi sisakkal vagy hallásvédő eszközzel) csökkenthető a személyi sérülések kockázata.
c) Gondoskodjon a gép véletlen elindulásának a megelőzéséről. A szerszám tápforráshoz és/ vagy akkumulátorcsomaghoz történő csatlakoztatása, kézbevétele vagy hordozása előtt győződjön meg róla, hogy a kapcsoló OFF (kikapcs.) állásban van. Ha úgy hordozza az elektromos szerszámot, hogy az ujja a kapcsolón van, vagy úgy helyezi feszültség alá az elektromos szerszámot, hogy a kapcsolója ON (bekapcs.) helyzetben van, ez növeli a balesetek kockázatát.
d) Az elektromos szerszám bekapcsolása előtt távolítsa el a csavarkulcsokat vagy beállító kulcsokat. Az elektromos szerszám forgó alkat-részein felejtett csavarkulcs vagy beállító kulcs személyi sérülést okozhat.
e) Ne próbáljon túlnyújtózva vagy kitekeredett testhelyzetben dolgozni. Mindig két lábbal, egyensúlyát megtartva álljon a talajon. Így könnyebben tudja irányítani az elektromos szerszámot a váratlan helyzetekben.
f) Viseljen megfelelő öltözetet. Ne viseljen laza ruhát vagy ékszert. Haját, ruháját és kesztyűjét tartsa távol a mozgó alkatrészektől. A mozgó

alkatrészek behúzhatják a ruhákat, az ékszereket és a hosszú hajat.

g) Ha a szerszámhoz porelszívó és porgyűjtő eszközt is lehet csatlakoztatni, akkor gondoskodjon ezek csatlakoztatásáról és megfelelő használatáról. A porgyűjtő rendszerek használatával csökkenthetők a porral kapcsolatos veszélyek.
h) Ne engedje, hogy a szerszámok gyakori használata során szerzett tapasztalatai túlzott biztonságérzetet keltsenek Önben, és amiatt elhanyagolja a biztonsági alapelveket. Gondatlan cselekvés már a másodperc töredéke alatt is súlyos sérülést okozhat.
4) Az elektromos szerszám használata és ápolása
a) Az elektromos szerszámot tilos túlzott erőkifejtéssel használni. Az alkalmazási célnak megfelelő elektromos szerszámot használjon. A megfelelő elektromos szerszám biztonságosabban és hatékonyabban végzi a munkát azon a fordulatszámon, amire azt tervezték.
b) Ne használja az elektromos szerszámot, ha az nem kapcsolható be/ki a főkapcsolóval. Bármely elektromos szerszám veszélyes lehet, amit a kapcsolóval nem lehet irányítani, ezért az ilyen elektromos szerszámot meg kell javíttatni.
c) Válassza le a dugót a tápforrásról és/vagy az ak- kumulátorcsomagot az elektromos szerszámról, mielőtt bármilyen módosítást végez, tartozékot cserél vagy eltárolja az elektromos szerszámot. Ezekkel a megelőző biztonsági intézkedésekkel csökkenthető az elektromos termék véletlen elindulásának a kockázata.
d) A használaton kívüli elektromos szerszámot olyan helyen tárolja, ahol gyermekek nem férhetnek hozzá; ne engedje, hogy olyan személyek használják, akik az elektromos szerszámot és ezeket az utasításokat nem ismerik. Az elektromos szerszámok rendkívül veszélyesek lehetnek szakképzetlen felhasználók kezeiben.
e) Tartsa karban az elektromos szerszámokat. Ellenőrizze, hogy a mozgó alkatrészek nem állítódtak-e el vagy nem szorulnak-e, nincsenek-e a szerszámon törött alkatrészek, és nem állnak-e fenn olyan körülmények, amelyek befolyásolhatják a szerszám működését. Ha az elektromos szerszám sérült, használat előtt javíttassa meg. A nem megfelelően karbantar-tott elektromos szerszámok számos balesetet okoznak.

f) Tartsa élesen és tisztán a vágószerszámokat. A megfelelően karbantartott, éles vágószerszá- mok beszorulásának kisebb a valószínűsége, ráadásul könnyebben irányíthatók.
g) Az elektromos szerszámot, tartozékokat és szerszámszárakat stb. a használati útmutatónak megfelelően használja, a munkakörül-mények és az elvégzendő feladat fi gyelem-bevételével. Ha az elektromos szerszámot a rendeltetési céljától eltérően használják, ez veszélyhelyzetet teremthet.
h) Tartsa a fogantyúkat és egyéb markolási felületeket szárazon, tisztán, olajtól és zsírtól mentesen. Váratlan helyzetekben a csúszós fogantyúk és egyéb markolási felületek akadályozzák a szerszám biztonságos kezelését és irányítását.
5) Az akkumulátoros szerszám használata és ápolása
a) Újratöltéshez csak a gyártó által megjelölt töltőt használja. Az egyik akkumulátorhoz megfelelő töltő másikfajta töltővel használva tűzveszélyes lehet.
b) Csak a kifejezetten hozzájuk készült akkumulátorral használja az elektromos szerszámokat. Bármilyen másfajta akkumulátor használata tűz- és balesetveszélyt idézhet elő.
c) Amikor az akkumulátor nincs használatban, óvja olyan más fém tárgyaktól, mint a gémkapocs, a pénzérme, kulcs, szög, csavar és más kis fém tárgyak, amely a két kapcsot össze képes kötni. Az akkumulátor kapcsok rövidre zárása égési sérülést vagy tüzet okozhat.
d) Nem előírásszerű körülmények között az akkumulátorból folyadék szivároghat; kerülje a vele való érintkezést. Ha véletlenül mégis a börre kerül, vízzel öblítse le. Ha a folyadék szembe kerül, forduljon orvoshoz. Az akkumulátorból származó folyadék bőrizgató hatású, égési sérülést is okozhat.
e) Sérült vagy átalakított akkucsomagot és szerszámot ne használjon. A sérült vagy átalakított akkumulátorok kiszámíthatatlanul viselkedhetnek, tüzet, robbanást vagy sérülést okozhatnak.
f) Tüztöl és szélsőséges hömérséklettöl óvja az akkucsomagot és a szerszámot. Ha tüznek vagy 130 °C-on felüli hömérsékletnek teszi ki, robbanást okozhat. MEGJEGYZÉS: a „130 °C” „265 °F”-nak (Fahrenheit foknak) felel meg.

g) Tartsa be a töltésre vonatkozó összes utasítást, és ne töltse az akkucsomagot vagy a szerszá-mot a kezelési útmutatóban megadott tartományon kívül eső hőmérséklet mellett. Nem megfelelő vagy a megadott tartományon kívüli hőmérséklet mellett történő töltés károsíthatja az akkumulátort, és tűzveszéllyel jár.
6) Szerviz
a) Az elektromos szerszámot képzett javító szakemberrel javíttassa, csakis az eredetivel azonos pótalkatrészeket használjon fel. Ez biztosítja, hogy az elektromos szerszám továbbra is biztonságos maradjon.
b) Sérült akkucsomagot soha ne szervizeljen. Akkucsomagok szervizelését csak a gyártó vagy annak megbízott szolgáltatója végezheti.

A TÜZÖGÉPRE VONATKOZÓ BIZTONSÁGI FIGYELMEZTETÉSEK

a) Mindig éljen azzal a feltételezéssel, hogy a szerszámban kapcsok vannak. A szerszám gondatlan kezelése a kapcsok váratlan kilövéséhez és személyi sérüléshez vezethet.
b) Ne irányítsa a szerszámot önmaga vagy a közelben tartózkodó személyek felé. A váratlan indítás sérülést okozva kioldja a kapcsot.
c) A szerszámot csak stabilan a munkadarabhoz tartva működtesse. Ha a szerszám nem ér hozzá a munkadarabhoz, a kapcsok elvéthetik a célpontot.
d) Ha a kapocs elakad a szerszámon belül, válaszsza le a szerszámot a tápforrásról. Az elakadt kapocs eltávolítása közben a tűzőgép véletlenül működésbe léphet, ha be van dugva.
e) Legyen óvatos az elakadt kapocs eltávolítása közben. A mechanizmus összenyomódhat és a kapocs nagy erővel kioldódhat, miközben megpróbálja megszüntetni az elakadást.
f) Ne használja a szerszámot elektromos kábelekhez. Nem alkalmas elektromos kábelek szerelésére, károsíthatja azok szigetelését, ezáltal áramütést vagy tűzveszélyt okozhat.

BIZTONSÁGI FIGYELMEZTETÉSEK AZ AKKU-MULÁTORHOZ

a) Ne bontsa szét az akkumulátort. Az veszélyes rövidzárlatot okozhat.
b) Höbehatástól védje az akkumulátort, pl. ne tegye ki folyamatos erős napsugárzásnak, tüztöl,

víztől és más nedvességtől is védje. Robbanásveszély.

c) Ha az akkumulátor sérült, vagy rendellenesen használják, gözök áramolhatnak belőle. Szel- lóztesse át a munkaterületet, és ha egészségi panaszai vannak, kérjen orvosi segítséget. A gözök irritálhatják a légutakat.
d) Az akkumulátort csak a Vonroc termékéhez használja. Ezzel az intézkedéssel veszélyes túlterheléstől védi az akkumulátorát.
e) Az akkumulátor megsérülhet, ha a külsejét hegyes tárggyal (pl. szeggel, csavarhúzóval) vagy erőszakosan manipulálják. Belső rövidzárlat következhet be, amitől az akkumulátor leéghet, füstölhet, robbanhat vagy túlmelegedhet.

A TÖLTÖRE VONATKOZÓ BIZTONSÁGI FIGYEL-MEZTETÉSEK

Rendeltetése

A töltővel kizárólag CD801AA és CD803AA típusú újratölthető akkumulátorcsomagokat töltsön fel. Másfajta akkumulátorok használata személyi sérülést és károkat okozhat.

a) A készüléket csökkent fi zikai, érzékszervi vagy szellemi képességű személyek (gyermekeket is ideértve), valamint megfelelő tapasztalattal és tudással nem rendelkező személyek csak akkor használhatják, ha közben felügyelik őket vagy előzőleg ellátják őket a megfelelő utasításokkal.
b) Figyelni kell, nehogy a gyerekek játszanak a készülékkel.
c) Nem újratölthető elemek újratöltésével próbálkozni tilos!
d) Az akkumulátorok töltését jól szellőző helyen kell végezni!

Elektromos biztonság

Mindig ellenőrizze, hogy a tápellátás megfelel-e az adattáblán feltüntetett feszültségnek.

• Ne használja a gépet, ha a hálózati kábel vagy a hálózati csatlakozódugó sérült.
• Csak olyan hosszabbító kábelt használjon amely megfelel a berendezés névleges teljesítményének és legalább 1,5 mm² vastag. Ha tekercset használ a hosszabbító kábelhez, mindig teljesen tekerje le a kábelt.

2. A GÉP ADATAI

Rendeltetése

Ez az elektromos szerszám beltéri háztartási használatra készült. A szerszám karton, szigetelőanyag, textil, bőr, fa és hasonló, nem törékeny anyagok fafelületre történő rögzítéséhez használható. Nem alkalmas elektromos kábelek, fali vagy mennyezeti burkolat rögzítésére.

A szerszám továbbá nem alkalmas kézműves, kereskedelmi, professzionális és/vagy ipari felhasználásra.

MEGJEGYZÉS: Egyes faanyagok (például nagyon száraz keményfa) teljes behajtásához rövidebb tűzőkapcsokra lehet szükség.

MÜSZAKI ADATOK

Ez az útmutató különböző készletekhez / cikkszámokhoz készült. A készlet megfelelő összetételéhez és tartalmához ellenőrizze a műszaki adatokat tartalmazó lenti táblázat vonatkozó cikkszámát.

Modella-zonosító	Akkumulátorok a csomagban	Töltők a csomagban
SG503DC	-	-
S_SG503DC	CD801AA CD802AA
S2_SG503DC	2 x CD801AA CD802AA
S3_SG503DC	CD803AA CD802AA

A gép adatai
Feszültség 20 V	===
Tűzőkapcsok/szegek száma 30/min
Tűzőkapcsok 15 mm-től 25 mm-ig
Szegek	15, 20, 25, 30 és 32 mm
Hangteljesítményszint L_WA	100,6 dB(A) K=3 dB(A)
Hangnyomásszint L_PA	89,6 dB(A) K=3 dB(A)
Rezgés a_h	8,501 m/ s^2 K=1,5 m/ s^2

Modellazonosító	CD801AA
Akkumulátor típusa	Lítium-ion
Feszültség	20 V ---
Kapacitás	2,0 Ah
Ajánlott töltő CD802AA
Súly	0,3

Modellazonosító CD802AA
A töltő bemenete 220–240V, 50 Hz 0,4 A
A töltő kimenete 21 V	--- 2,5 A
2 Ah-s akkumulátor töltési ideje 60 perc
4 Ah-s akkumulátor töltési ideje 120 perc
Ajánlott akkumulátorok CD801AA, CD803AA
Súly 0,36 kg

Modellazonosító CD803AA
Akkumulátor típusa Lítium-ion
Feszültség 20 V	---
Kapacitás 4,0 Ah
Ajánlott töltő CD802AA
Súly 0,65 kg

VONROC VPOWER 20 V akkumulátorplatformból csak a következő akkumulátorokat használja.

Más akkumulátor használata súlyos sérüléshez és a szerszám károsodásához vezethet.

CD801AA 20 V, 2 Ah-s lítium-ion

CD803AA 20 V, 4 Ah-s lítium-ion

Ezek az akkumulátorok az alábbi töltővel tölthetők. CD802AA Gyorstöltő

A VONROC VPOWER 20 V platform akkumulátorai csereszabatosak minden VONROC VPOWER 20V akkumulátorplatform-szerszámmal.

Rezgés értékek

A használati útmutatóban megadott rezgéskibocsátási értékek mérése az EN 60745 sz. szab-vány szerinti egységesített eljárással történt; az értékek használhatók gépek összehasonlítására és a munkavégzés közbeni rezgésterhelés előzetes megbecslésére az adott alkalmazási területen.

- Ha az elektromos kéziszerszámot más területen használják vagy más vagy rossz karban tartott tartozékkal, a rezgés terhelés jelentősen megnövekedhet.

- Azok az időtartamok, amely alatt a gép üresen járkgagy áll, jelentősen csökkenthetik a tényleges terhelést.

Védje magát a rezgés hatásától, tartsa karban a gépet és a tartozékokat, melegítsen be és szervezze meg okosan a munkáját.

LEÍRÁS

A szövegbeli számok a 2. oldal diagramjaira utalnak.

1. Gép
2. Akkumulátor
3. Akkumulátor kioldó gomb
4. LED munkalámpa
5. Indítókapcsoló
6. Tölténytár
7. Újratöltő kar
8. LED munkalámpa-kapcsoló
9. Biztonsági fej
10. Övkampó
11. Állítógomb
12. Akkumulátor LED-jelzőlámpák gomb
13. Akkumulátor LED-jelzőlámpák
14. Töltő
15. A töltő LED-jelzőlámpái

3. SZERELÉS

Az elektromos szerszámon végzett bárminemű munka előtt távolítsa el az akkumulátort.

Az akkumulátort első használat előtt először fel kell tölteni.

Az akkumulátor behelyezése a gépbe (B ábra)

A töltőre vagy a gépre csatlakoztatás előtt ellenőrizze, hogy az akkumulátor külseje tiszta és száraz legyen.

1. Tegye az akkumulátort (2) a gép talpába a B ábrán látható módon.
2. Kattanásig nyomja az akkumulátort a helyére.

Az akkumulátor kivétele a gépböl (B ábra)

1. Nyomja meg az akkumulátor kioldó gombját (3).
2. Vegye ki az akkumulátort a gépből a B ábrán látható módon.

Az akkumulátor töltési állapotának ellenőrzése (C ábra)

• A töltöttségi szint ellenőrzéséhez nyomja meg röviden a gombot (12).
• Az akkumulátor 3 lámpával mutatja a töltési szintet, minél több világít, annál több töltése van még az akkumulátornak.
• Ha a lámpák nem világítanak, az akkumulátor lemerült, azonnal tölteni kell.

Az akkumulátor töltése a töltővel (C ábra)

1. Vegye ki a gépből az akkumulátort (2).
2. Fordítsa fejjel lefelé az akkumulátort (2) és csúsztassa a töltőre (14) a C ábrán látható módon.
3. Nyomja be egészen az akkumulátort a nyílásba.
4. Dugja a töltödugót villamos aljzatba és várjon. A gépen a LED jelzők (15) világítani kezdenek és jelzik a töltő állapotát.

A töltön 2 LED jelzőlámpa (15) van, amelyek mutatják a töltési folyamatot:

Piros LED állapot	Zöld LED állapot	Töltés állapot
Nem világít	Nem világít	Nincs áram
Nem világít	Világít	Készenlét mód:- Nincs behelyezve akkumulátor vagy- Akkumulátor behelyezve, de a töltés befejeződött
Világít Nem	világít Akkumulátor töltődik

• A(z) 2 Ah-s akkumulátor teljes feltöltése 60 per- cet vesz igénybe.
  A(z) 4 Ah-s akkumulátor teljes feltöltése 120 percet vesz igénybe.

Az akkumulátor teljes feltöltése után húzza ki a töltődugót az aljzatból és vegye ki az akkumulátort a töltőből.

Ha a gépet hosszabb ideig nem használják, jobb az akkumulátort töltött állapotban tárolni.

Alkalmazás (D ábra)

Ehhez a szerszámhoz a következő hosszúságú tűzőkapcsok vagy szegek használhatók:

• Tüzőkapcsok: 55-ös típus: 15–25 mm
• Szegek: 47-es típus: 15, 20, 25, 30 vagy 32 mm

A tüzókapcsok vagy szegek betöltése (D-G ábra)

• Válassza ki az adott munkának megfelelő tűző-kapcsot vagy szeget.
• Fektesse a tűzőgépet (1) az E ábrán látható módon az oldalára, az akkumulátor (2) jobbra nézzen.
• Az újratöltő kart (7) enyhén lenyomva nyissa ki a tölténytárat (6).
• Húzza az újratöltő kart (7) jobbra, hogy kinyíljon a tölténytár (6).

Szegek esetén:

- Helyezze a szegeket a tölténytár (6) felső részébe. Lásd a tölténytár címkéjét vagy az F ábrán lévő példát.

Tüzókapcsok esetén:

• Helyezze a tűzőkapcsokat a tölténytár (6) alsó részébe. Lásd a tölténytár címkéjét vagy a G ábrán lévő példát.
  Csúsztassa vissza a tölténytárat (6) kattanásig.

A tűzögép töltése előtt távolítsa el a gépből az akkumulátort.

Csak azonos hosszúságú és típusú kapcsokat töltsön bele. Ne töltsön bele egyszerre tűzőkapcsokat és szegeket is. Ne keverjen különböző hosszúságú kapcsokat.

4. MÜKÖDÉS

A munkalámpa használata (A ábra)

• A munkalámpa (4) bekapcsolásához nyomja meg a LED munkalámpa-kapcsolót (8).
• A munkalámpa 10 másodpercre bekapcsol és ezáltal javítja a munkaterület láthatóságát.

Övkampó

A gépen levő övkampóval (10) a gépet az övére akaszthatja használat közben.

• Az övkampó (10) kiszállításkor a gépre van rögzítve.
• A csavar kivétele után könnyen levehető az övkampó.

Az ütőerő beállítása (A ábra)

• Ütőerő növelése: forgassa az állítógombot (11) az óramutató járásának megfelelő irányba.
• Ütőerő csökkentése: forgassa az állítógombot (11) az óramutató járásával ellentétes irányba.

A tűzőkapcsok/szögek belövése (A. ábra)

• Helyezze a biztonsági fejet (9) laposan a rögzíteni kívánt anyagon arra a pontra, ahova a tűzőkapocs vagy szeg kerüljön.
• Tartsa a gép elejét és hátulját, és nyomja erősen az anyaghoz.
• Húzza be az indítókapcsolót (5) a tűzőkapocs/szeg belövéséhez, majd vegye le az ujját az indítókapcsolóról, mielőtt a biztonsági fejet (9) felemelné az anyagról.
• Ha a tűzőkapocs/szeg túlságosan mélyen vagy felszínesen került belövésre, változtasson az ütőerő-beállításon.

Figyelmeztetés! A gép nem biztonságos, ha a gép alján lévő biztonsági fejre (9) nyomást gyakorolunk. Minden esetben győződjön meg arról, hogy a tűzőgép szája közvetlenül az anyaghoz ér, amikor megnyomja az indítógombot.

A szerszám visszapattanhat és hangos hangot adhat ki az ütés miatt, amivel működik. Ezt vegye fi gyelembe. Hosszú szegek és tűzőkapcsok esetén ez hibás tűzéshez vagy szegeléshez vezethet. Állítsa be a megfelelő ütőerőt és tartson ellen a gépnek a nem megfelelő kapcsozás vagy szegelés elkerülése érdekében.

5. KARBANTARTÁS

Amikor a motoron karbantartási munkát szeretne végezni, előbb győződjön meg róla, hogy a gép nincs feszültség alatt.

Ezt a gépet minimális karbantartás melletti hosszú távú használatra terveztük. Folyamatos, megfelelő működése a megfelelő gondozástól és a rendszeres tisztítástól is függ.

Hibás működés

A tűzőkapocs vagy szeg elakadása esetén kövesse az alábbi eljárást:

• Vegye ki a gépből az akkumulátort.
• Fektesse le a szerszámot az oldalára.
• Nyomja le a tölténytár kioldó karját (7), húzza a tölténytárat (6) hátrafelé és vegye ki belőle a tűzőkapcsokat vagy szegeket.

• Távolítsa el a beakadt tűzőkapcsot/szeget a tárból.

• Töltsön bele újra tűzőkapcsokat/szegeket és nyomja vissza a tölténytárat a helyére bekattanásig.

• Helyezze vissza az akkumulátort a gépbe.
  Végezzen tesztelést egy hulladékdarabon.

Javaslatok a működéssel kapcsolatban:

• FIGYELMEZTETÉS! A szegeket és tűzőkapcsokat egyenesen kell bevezetni az anyagba. Működés közben ne döntse meg a gépet.
• Ne működtesse a gépet tűzőkapcsok vagy szegek nélkül. Ez lerövidíti a gép élettartamát.
• Ha a szegek vagy tűzőkapcsok gyakran elakadnak, a gépet hivatalos szervizközpontban szervizeltesse.
• Ha a szegek vagy tűzőkapcsok feje az anyag felületéből kiemelkedik, nyomja a gépet erősen a munkadarabhoz és próbálja újra. Ha ezután sem lett jobb, előfordulhat, hogy a választott anyag nem alkalmas a szerszám használatához, vagy az ütőerő változtatása szükséges.

Tisztítás

Rendszeresen tisztítsa meg a szerszámházat egy puha törlőkendővel, lehetőleg minden egyes használat után. Ügyeljen rá, hogy a szellőzőnyílásokon ne legyen por vagy kosz. A makacs szennyeződéseket szappanos vízzel megnedvesített puha törlőkendővel távolítsa el. Ne használjon oldószert (benzint, alkoholt, ammóniát stb.), mivel károsíthatja a műanyag részeket.

KÖRNYEZETVÉDELEM

A hibás vagy már feleslegessé vált elektromos, elektronikus készülékeket az ezzel foglalkozó gyűjtőpontokon kell leadni.

Csak EU országokban

Elektromos szerszámokat ne dobjon a háztartási hulladékba. Az elektromos és elektronikai hulladékokra vonatkozó, 2012/19/EU európai irányelv és annak a nemzeti törvénykezésbe történő átültetése értelmében az elhasználódott elektromos készülékeket külön kell gyűjteni és környezetbarát módon kell kiselejtezni.

JÓTÁLLÁS

A VONROC termékei a legmagasabb minőségi normák szerint készülnek, és az eredeti vásárlás napjától számított, törvényileg előírt időtartamig garantáljuk, hogy anyag- és gyártási hibáktól mentesen fognak működni. Ha a terméken ezen időszak alatt bármilyen hiba jelentkezik anyag- és/vagy gyártási hiba miatt, kérjük, forduljon közvetlenül a VONROC vállalathoz.

A szavatosság nem érvényes a következő körülmények egyikére sem:

• Nem hivatalos szervizközpontok javítást vagy módosítást végeztek (vagy megkíséreltek javítást vagy módosítást végezni) a gépen;
• Normál elhasználódás és kopás;
• A szerszámot szabálytalanul vagy nem rendel-tetésszerűen használták, vagy a karbantartása nem volt megfelelő;
• Nem eredeti pótalkatrészeket használtak.

A jelen garancia a vállalat által (akár kifejezetten, akár hallgatólagosan) biztosított kizárólagos garancia. Nem léteznek olyan egyéb garanciák (sem kifejezett, sem hallgatólagos garanciák, beleértve az értékesíthetőségre és az adott célra való alkalmasságra vonatkozó hallgatólagos garanciákat is), amelyek a jelen garancia hatókörén túlmutatnak. A VONROC semmilyen esetben sem felelős semmilyen járulékos vagy következményes kárért. A forgalmazók jogorvoslati teendői az előírásoknak nem megfelelő egységek vagy alkatrészek javítására és cseréjére korlátozódik.

A termék és a használati útmutató változtatásának jogát fenntartjuk. A műszaki adatok előzetes bejelentés nélkül változhatnak.

1. BEZPEČNOSTNÍ POKYNY
