One+ R18DD5 - Visseuse RYOBI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Perceuse-visseuse sans fil
Marque	RYOBI
Modèle	One+ R18DD5
Alimentation	Batterie lithium-ion 18 V (vendue séparément)
Moteur	Sans balais
Mandrin	Auto-serrant, capacité 13 mm
Vitesse variable	Oui (gâchette avec variateur)
Sélecteur d'engrenage	2 vitesses (mode perçage uniquement)
Sens de rotation	Réversible (avant/arrière)
Couple réglable	Bague de réglage (positions multiples)
Technologie E-TORQUE CONTROL	Vissage automatique jusqu'à affleurement
Éclairage	LED intégré
Protection électronique	Surcharge, décharge profonde, température excessive
Utilisation prévue	Perçage (bois, métal, plastique) ; vissage/dévissage
Température de fonctionnement	0 °C à 40 °C
Température de charge	10 °C à 38 °C
Poids (approx.)	1,3 kg (sans batterie)
Dimensions (L x l x h)	200 x 75 x 250 mm (approx.)
Garantie	24 mois (extensible par enregistrement en ligne)
Entretien	Nettoyer avec un chiffon propre ; pas de solvants
Lubrification	Aucune nécessaire (roulements lubrifiés à vie)
Réparations	Uniquement par un service agréé
Accessoires inclus	Embouts de vissage (vendus séparément)
Sécurité	Poignée isolée ; arrêt en cas de blocage

FOIRE AUX QUESTIONS - One+ R18DD5 RYOBI

Comment utiliser le mode E-TORQUE CONTROL ?

Le mode E-TORQUE CONTROL est activé automatiquement. Il visse la plupart des vis jusqu'à affleurement. Pour visser plus profondément, continuez d'appuyer sur la gâchette. Relâchez lorsque la profondeur souhaitée est atteinte. Si la visseuse s'arrête prématurément, vérifiez que la mèche est correctement installée sur la tête de vis.

La perceuse s'arrête et le voyant LED clignote 4 fois, que faire ?

Cela indique une surcharge. Relâchez la gâchette pour réinitialiser. Passez à une vitesse inférieure ou percez un trou pilote plus petit pour terminer l'application.

Comment changer le mandrin ?

Le mandrin est auto-serrant. Pour changer un foret, tournez la bague du mandrin dans le sens inverse des aiguilles d'une montre pour ouvrir, insérez le foret, puis serrez en tournant dans le sens horaire. Aucun outil n'est nécessaire.

Puis-je utiliser des batteries d'autres marques ?

Non, utilisez uniquement des batteries RYOBI One+ 18 V. L'utilisation d'autres batteries peut endommager l'outil et annuler la garantie.

Quelle est la durée de la garantie ?

La garantie est de 24 mois à compter de la date d'achat pour une utilisation privée. Elle peut être étendue en enregistrant votre outil sur www.ryobitools.eu dans les 30 jours suivant l'achat.

Comment nettoyer la visseuse ?

Débranchez la batterie. Nettoyez avec un chiffon propre et sec. N'utilisez pas de solvants car ils peuvent endommager les pièces en plastique.

Quels accessoires sont compatibles ?

Utilisez des forets de diamètre inférieur à 13 mm et des embouts de vissage adaptés. Les accessoires RYOBI One+ sont recommandés pour une compatibilité optimale.

La perceuse chauffe-t-elle normalement ?

Une légère chaleur est normale lors d'une utilisation prolongée. Si le voyant LED clignote 10 fois, la température interne est excessive. Laissez refroidir l'outil avant de continuer.

Comment régler le couple de serrage ?

Tournez la bague de réglage du couple située derrière le mandrin. Les positions numérotées correspondent à différents niveaux de couple. Commencez par un réglage bas pour les petites vis et augmentez pour les plus grosses.

Comment inverser le sens de rotation ?

Utilisez le sélecteur de sens de rotation situé au-dessus de la gâchette. Poussez-le vers la gauche pour la rotation avant (perçage/vissage) et vers la droite pour la rotation arrière (dévissage). Verrouillez la position centrale pour bloquer la gâchette.

MODE D'EMPLOI One+ R18DD5 RYOBI

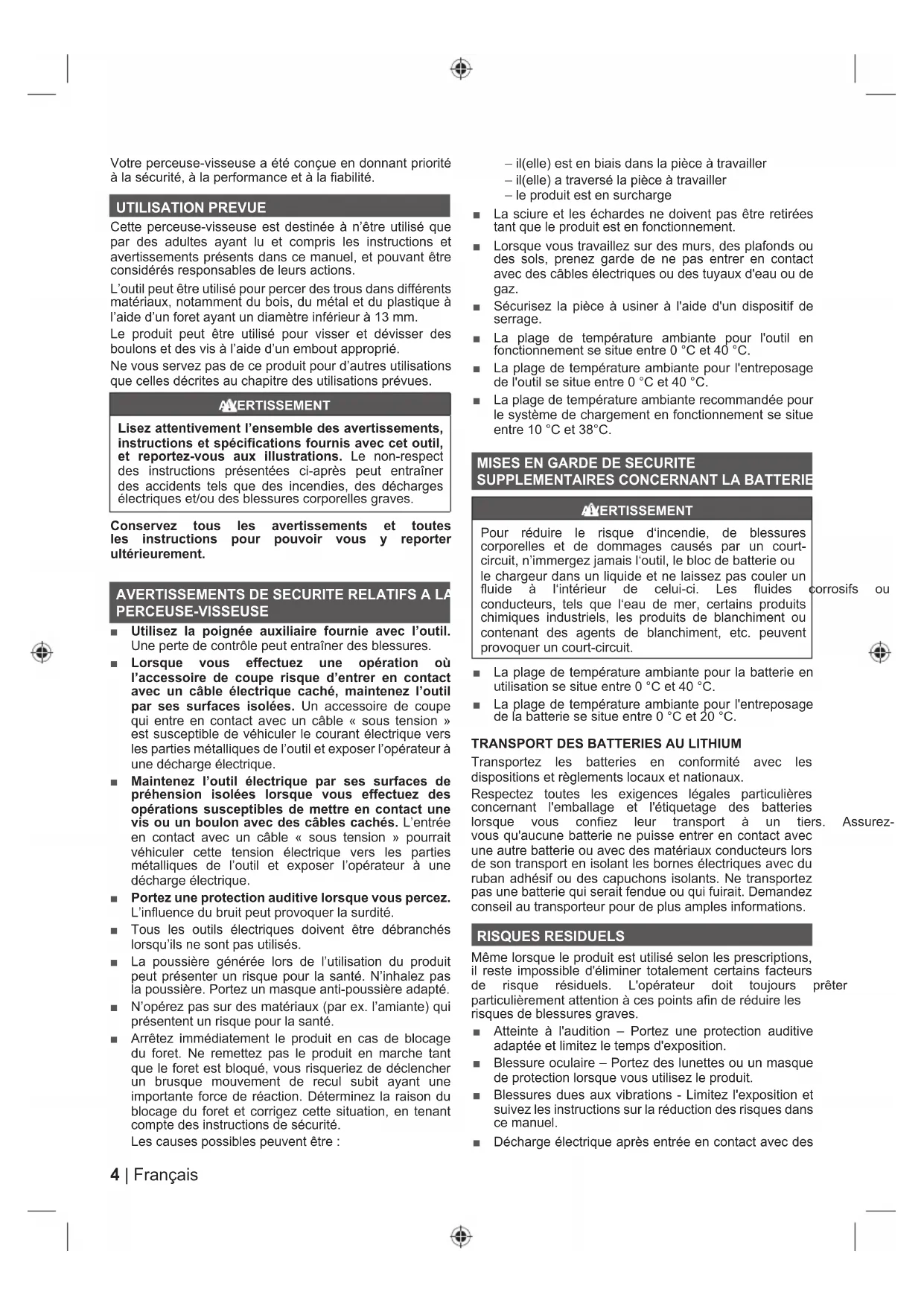

Votre perceuse-visseuse a ete concue en donnant priorite à la sécurité, à la performance et à la fiabilité.

UTILISATION PREVUE

Cette perceuse-visseuse est destinée à n'être utilisé que par desadultes ayant lu et compris les instructions et avertissements présents dans ce manuel, et pouvant être considérés responsables de leurs actions.

L'outil peut être utilisé pour percer des trous dans différents matériaux, notamment du bois, du métal et du plastique à l'aide d'un foret ayant un diamètre inférieur à 13 mm.

Le produit peut être utilisé pour visser et dévisser des boulons et des vis à l'aide d'un embout approprié.

Ne vous servez pas de ce produit pour d'autres utilisations que celles décrites au chapitre des utilisations prévues.

AXERTISSEMENT

Lisez attentivement l'ensemble des avertissements, instructions et specifications fournis avec cet outil, et reportez-vous aux illustrations. Le non-respect des instructions presentautes ci-après peut entraîner des accidents tels que des incendies, des décharges électriques et/ou des blessures corporelles graves.

Conserve tous les avertissements et toutes les instructions pour pouvoir vous y reporter ultérieurement.

AVERTISSEMENTS DE SECURITE RELATIFS A LA PERCEUSE-VISSEUSE

Utilise la poignee auxiliaire fournie avec l'outil. Une perte de contrôle peut entrainer des blessures.
Lorsque you effectuez une operation ou l'accessoire de coupe risque d'entrée en contact avec un cable electrique cache, maintenez l'outil par ses surfaces isolées. Un accessoire de coupe qui entre en contact avec un cable « sous tension » est susceptible de vehiculer le courant electrique vers les parties metalliques de l'outil et exposer l'opérateur à une décharge electrique.
- Maintenez l'outil électrique par ses surfaces de préhension isolées lorsque vous effectuez des opérations susceptibles demettre en contact une vis ou un boulon avec des cables cachés. L'entrée en contact avec un cable « sous tension » pourrait vehiculer cette tension électrique vers les parties metalliques de l'outil et exposer l'opérateur à une décharge électrique.
- Portez une protection auditive lorsque vous-percez. L'influence du bruit peut provoquer la surdite.
Tous les outils électriques doivent être débranchés lorsqu'ils ne sont pas utilisés.
La poussière généree lors de l'utilisation du produit peut presenter un risque pour la santé. N'inhalez pas la poussiere. Portez un masque anti-poussiere adapte.
N'opérez pas sur des matériaux (par ex. l'amiente) qui doivent un risque pour la santé.
- Arrêtez immédiatement le produit en cas de blocage du foret. Ne remettez pas le produit en marche tant que le foret est bloqué, vous risqueriez de déclencher un brusque mouvement de recul subit ayant une importante force de réaction. Désigner la raison du blocage du foret et corrigez cette situation, en tenant compte des instructions de sécurité.

Les causes possibles peuvent etre :

• il(elle) est en biais dans la piece à travailler
• il(elle) a traversé la pièce à travailler
• le produit est en surcharge

La sciure et les échédes ne doivent pas être retirées, tant que le produit est en fonctionnement.
Lorsque vous travailliez sur des murs, des plafonds ou des sols, prenez garde de ne pas entraer en contact avec des cables électriques ou des tuyaux d'eau ou de gaz.
- Sécurisez la pierce à usiner à l'aide d'un dispositif de serrage.
La plage de température ambiente pour l'util en fonctionnement se situe entre 0^ et 40^ .
La plage de température ambiente pour l'entreposeage de l'outil se situe entre 0^ et 40^ .
La plage de température ambiente recommandée pour le système de chargement en fonctionnement se situe entre 10^ et 38^ .

MISES EN GARDE DE SECURITE

SUPPLEMENTAIES CONCERNANT LA BATTERIE

AERTISSEMENT

Pour réduire le risque d'incendie, de blessures corporelles et de dommages causés par un court-circuit, n'immergez jamais l'outil, le bloc de batterie ou le chargeur dans un liquide et ne laissez pas couler un fluide à l'intérieur de celui-ci. Les fluides conducteurs, tels que l'eau de mer, certains produits chimiques industriels, les produits de blanchiment ou contenant des agents de blanchiment, etc. peuvent provoquer un court-circuit.

corrosifs ou

La plage de température ambiente pour la batterie enutilisation se situe entre 0^ et 40^ .
La plage de température ambiente pour l'entreposage de la batterie se situe entre 0^ et 20^ .

TRANSPORT DES BATTERIES AU LITHIUM

Transportez les batteries en conformite avec les dispositions et reglements locaux et nationaux.

Respectez toutes les exigences légales particulières concernant l'emballage et l'étiquetage des batteries lorsque vous confiez leur transport à un tiers, vous qu'aucune batterie ne puisse entraire en contact avec une autre batterie ou avec des matériaux conducteurs lors de son transport en isolant les bornes électriques avec du ruban adhésif ou des capuchons isolants. Ne transportez pas une batterie qui serait fendue ou qui fuirait. Demandez conseil au transporter pour de plus amples informations.

Assurez-

RISQUES RESIDUELS

Meme lorsque le produit est utilisé selon les prescriptions, il reste impossible d'éliminer totalement certains facteurs de risque résiduels. L'opérateur doit toujours préter particulièrement attention à ces points afin de réduire les risques de blessures graves.

• Atteinte à l'audition - Portez une protection auditive, adaptable et limite le temps d'exposition.
  Blessure oculaire - Portez des lunettes ou un masque de protection lorsque vous utilisez le produit.
  Blessures dues aux vibrations - Limitez l'exposition et suivez les instructions sur la réduction des risques dans ce manuel.
  Décharge électrique après entree en contact avec des

fils cachés - Ne tenez le produit que par ses surfaces isolées.
- Attente au système respiratoire due aux poussières générées par l'utilisation du produit - Portez une protection adaptée au type de poussière.

Il a été reporté que les vibrations engendrées par les outils tenus à main peuvent contributor à l' apparition d'un état appelé le syndrome de Raynaud chez certaines personnes. Les symptômes peuvent comprendre des fournissements, un engourdissement et un blanchiment des doits, généralement par temps froid. Des facteurs hériéditaires, l'exposition au froid et à l'humidité, le régime alimentaire, le tabagisme et les habitudes de travail peuvent contributor au développement de ces symptômes. Certaines mesures peuvent être prises par l'utilisateur pour aider à réduire les effets des vibrations:

• Gardez vous corps au chaud par temps froid. Lorsque vous utilisez l'appareil, portez des gants afin de garder vos mains et vos poignets au chaud. Le temps froid est considéré comme un facteur contribuant très largement à l' apparition du syndrome de Raynaud.
• Àprous chaque session de travail, pratique des exercices qui favorisent la circulation sanguine.
  Faites des pauses fréquentes. Limitez la quantité d'exposition journalière.

Si vous ressentez l'un des symptômes associés à ce syndrome, arrêtez immédiatement le travail et consultez votre médecin pour lui en faire part.

A VERTISSEMENT

L'utilisation prolongée d'un outil est susceptible de provoquer ou d'aggraver des blessures. Assurez-vous de faire des pauses de façon régulière lorsque vous utilisez tout outil de façon prolongée.

1. Sélecteur d'engrenage (Mode de perçage uniquement)
2. Bague de réglage du couple
3. Mandrin auto-serrant
4. Selecteur de sens de rotation
5. Gachette avec variateur
6. Poignée, surface de préhension isolée
7. Voyant LED
8. Logement pour embout
9. Embouts de vissage
10. Réceptacle de la batterie

PROTECTION ÉLECTRONIQUE

Cette perceuse est dotée d'un systèmelectronique avancé concu pour protégger l'outil, la batterie et l'utilisateur. Levoyant LED clignote si une ou plusieurs de ces protections sont activées.

La perceuse s'arrête et levoyant LED clignote 4 fois en cas de surcharge. Elle se réinitialise des que l'interrupteur est lachée. Il est conseilé de passer à la ou de percer un petit trou pilote plus petit pour terminer l'application.

La perceuse s'arrête et levoyant clignote 6 fois si la charge est faible. Il est conseilé de recharger la batterie pour terminer l'application.

La perceuse s'arrête et levoyant LED clignote 10 fois en

cas de température interne excessive. La perceuse ne peut pas se remettre à fonctionner tant qu'elle n'a pas atteint à nouveau une température normale.

ENTRETIEN

AYERTISSEMENT

Le produit ne doit jamais être branché à de courant lorsque vous-y montez des pieces, lorsque vous effectuez des réglages, lorsque vous le nettoyez, lorsque vous l'entretenez, ou lorsque vous ne l'utilise pas. Le fait de débrancher le produit évitera toute mise en marche accidentelle susceptible de provoquer de graves blessures.

N'effectuez les réparations qu'en utilisant des pieces détachées identiques. L'utilisation de toute autre piece est susceptible de présenter un danger ou d'endommager votre outil.
- Evitez d'utiliser des solvants pour nettoyer les parties en plastique. La plupart des plastiques sont susceptibles d'être endommages par les solvants disponibles dans le commerce. Utilisez un chiffon propre pour retarder la saleté et la poussière de carbone.
Ne laisses jamais du liquide de frein, de l'essence, des produits petroliers, des huiles pénétrantes, etc. entre en contact avec les éléments en plastique. Ces produits chimiques contiennent des substances qui peuvent endommager, fragiliser ou détruire le plastique.
- Portez toujours un masque oculaire ou des lunettes de protection à volets lateraux lorsque vous utilisez l'outil électrique ou lorsque vous soufflez de la poussière. Si l'opération génére des poussières, portez également un masque anti-poussière.
Pour plus de sécurité et de fiabilité, toutes les réparations doivent être effectuees par un service après-vente agreé.

LUBRIFICATION

Tous les roulements de ce produit sont lubrifiés avec une quantité suffisante d'huile de haute qualité pour durée de vie dans des conditions d'utilisation normales. Par conséquent, aucune lubrification supplémentaire n'est nécessaire.

PROTECTION DE L'ENVIRONNEMENT

Recyclez les matieres premières au lieu de les jeter avec les ordures menagères. Pour protéger l'environnement, l'outil, les accessoires et les emballages doivent être triés.

CONTRÔL DE COUPLE E-TORQUE CONTROL

e.TORQUE

CONTROL

E-TORQUE CONTROL est une technologie qui visse automatiquement la plupart des vis jusqu'à affleurement.

En mode de vissage automatique, la visseuse s'arretera des que la vis affleure. S'il faut visser plus profundement,

continue à appuyer sur la gachette. La visseuse commencerà effectuer de petites rotations à une vitesse raisonnable. Relâchez la gachette une fois parvenu à la profondeur désirée.

Lors de l'utilisation de la fonction E-TORQUE CONTROL, il est important de s'assurer que la mèche est correctement installée et ne glisse pas sur la tête de vis. Si la mèche n'est pas correctement installée, la visseuse est susceptible de s'arreter prematurément pour empêcher d'endommager la tête de la vis ou la mèche. Si cela arrive, réalisnez la mèche avec la tête de vis avant d'appuyer de nouveau sur la gachette.

REMARQUE: E-TORQUE CONTROL fonctionne avec la plupart des matériaux et des applications, mais peut ne pas convenir à certains matériaux ou certaines vis, p. ex. des vis d'assemblage dans des filetages en métal ou plastique.

SYMBOLES

V Volts

min-1

Alerte de sécurité

Conformité CE

Courant continu

Nombre de tours ou de mouvements par minute

Capacité du mandrin

Vitesse a vide

Marque de conformité d'Eurasie

Veuillez dire attentivement les instructions avant demettre I'appareil en marche.

Marque de conformité ukrainienne

Perçage sans burinage

Mode de vissage automatique

Les produits electriques hors d'usage ne doivent pas etre jets avec les ordures menagères. Recyclez-les par l'intérimédiaire des structures disponibles.Contactez les autorités locales ou votre distributeur pour vous renseigner sur les conditions de recyclage.

SYMBOLES PRÉSENTS DANS LE MANUEL

Remarque

Pièces détachées et accessoires vendus séparément

Couple maximum

Couple, minimum

Vitesse, minimum

Vitesse, maximum

Les symboles suivants, et les noms qui leur sont associés, permettent d'expliquer les différences niveaux de risques liés à l'utilisation de cet outil.

DANGER

Imminence d'un danger qui, si I'on n'y prend garde, peut entrainer des blessures graves voire mortelles.

AVERTISSEMENT

Situation potentiellement dangereuse qui, si I'on n'y prend garde, peut entrainer des blessures graves voire mortelles.

ATTENTION

Situation potentiellement dangereuse qui, si l'on n'y prend garde, peut entraîner des blessures moyennes ou légères.

ATTENTION

(Sans symbole de sécurité) Indique une situation pouvant provoquer des dommages matériels.

Le niveau d'émission des vibrations indiqué dans cette feuille d'information a été mesure en concordance avec un test normalisé fourni par EN60745 et peut être utilisé pour comparer un outil à un autre. Il peut être utilisé pour une évaluation préliminaire de l'exposition. Le niveau déclaré d'émission des vibrations s'applique à l'utilisation principale de l'outil. Toutefoits, si l'outil est utilisé pour des applications différentes, avec des accessoires différents, ou mal entretenu, l'émission de vibrations peut être différente. Le niveau d'exposition peut en être augmenté de façon significative tout au long de la période de travail.

Une estimation du niveau d'exposition aux vibrations doit aussi prendre en compte les périodes ou l'outil est arrêté ainsi que les périodes ou il fonctionne sans vainement travailler. Le niveau d'exposition pendant la durée totale du travail peut en être réduit de façon significative. Prenez en considération les mesures additionnelles de sécurité à prendre pour protéger l'opérateur des es fets des vibrations telles que: mainien de l'outil et de ses accessoires, mainien des mains au chaud, organisation du travail.

DEWARNUNG

En plus des droits statutaires liés à l'achat, ce produit est couvert par une garantie telle que décrite ci-dessous.

1. La durée de la garantie accordée au consommateur est de 24 mois à partir de la date d'achat. Cette date doit être authentifiée par une facture ou toute autre preuve d'achat. Le produit a été concu en vue d'une'utilisation strictement privée. Aucune garantie ne s'applique donc en cas d'utilisation professionnelle ou commerciale.

2. Il existe pour une partie de la gamme d'outils electroportatifs (AC/DC), toolsune possibilité d'endetre la période de garantie au-delà de la période précédemment décrite en utilisant le formulaire d'enregistrement present sur le site Internet www.ryobitools.eu. L'éligibilité d'un outil est clairément affichée dans les points de vente et/ou sur l'emballage et la documentation. L'utilisateur final doit enregistrer son/ ses outil(s) nouvellement acheté(s) en ligne dans les 30 jours qui seront la date d'achat. L'utilisateur a la possibilité de s'enregistrer pour l'extension de garantie dans son pays de residence si celui-ci est listed dans le formulaire d'enregistrement en ligne où cette option est valide. L'utilisateur final doit donner son consentement pour l'enregistrement des données requises pour acceder au site et doit accepter les termes et conditions. La confirmation d'enregistrement, envoyée par courrier électronique, ainsi que la facture originale mentionnant la date d'achat serviront de préuve de l'extension de garantie.

3. tout dommage au produit resultant d'un mauvais entretien

4. tout produit ayant eté alteré ou modifié
   -tout produit dont les marquages originaux d'identification (marque, numero de série) ont ete degrades, alteres ou retirés

5. tout dommage causé par le non-respect des instructions du mode d'emploi

6. La garantie couvre pendant la période de garantie les définis des produits liés à la fabrication et aux salariés à la date d'achat. La garantie est limitée à la réparation et/ou au remplacement et n'inclut aucune autre obligation, tel que, mais sans s'y limiter, les dommages accessoires ou indirects. La garantie est non valable en cas de mauvaise utilisation du produit, d'utilisation contraire aux instructions du mode d'emploi, ou en cas de branchement incorrect. Cette garantie ne s'applique pas pour :

7. tout produit non CE
8. tout produit ayant subi une tentative de réparation par du personnel non qualifié ou sans autorisation préalable de Techtronic Industries
   -tout produit raccordé à une alimentation secteur non conforme (ampérage, voltage, fréquence)
   -tout dommage causé par des influences extérieures (chimiques, physiques, chocs) ou par des substances étrangères
9. l'usure normale des pieces consommables
10. une utilisation inappropriée, une surcharge de l'outil
11. l'utilisation de pieces ou accessoires non agrés
12. accessoires de l'util electrique fournis avec l'util ou achetés séparément. Cela comprend notamment les embouts de vissage, les forets de perceuse, les disques abrasifs, le papier de verre et les lames, le guide létal
13. Les composants (pièces et accessoires) sujets à l'usure naturelle, ceci incluant notamment les mandrins, les charbons, adaptateurs SDS, les cordons d'alimentation, les poignées auxiliaires, les mallettes de transport, les plateaux de ponçage, les sacs collecteurs de poussière, les tubes d'extraction de poussière, les carrés de clé à chic, etc.
    Le produit doit être réparé, envoyez-le à un service après-venture agreeé R'YOBI dont vous trouvezrez ci-dessous la liste pour chaque pays. Dans certains pays, votre revendeur R YOBI se chargeera d'envoyer le produit à un centre de réparation R YOBI. Lorsque vous envoyez un produit à un service après-venture RYOBI, celui-ci doit être correctement emballé, sans contenir aucin produit dangereux tel que de l'essence, et vous devez indiquer cette adresse ainsi qu'une courte description du problème.
    de réparation / un remplacement sous garantie est gratuite(e). Ceci ne constitue pas une extension de garantie ni un nouveau départ de la période de garantie. Les pieces ou les outils replacés deviennent notre propriété. Dans certains pays, les frais de port devront être assumés par expéditeur. Vos droits statutaires restent inchangés.
14. Cette garantie est valable au sein de l'Europe, de la Suisse, de l'Islande, de la Norvege, du Liechtenstein, de la Turquie, de la Russie. En dehors tant de ces zones, veillez contacter vous distributeur/agree R YOBI pour déterminer si une autre garantie s'applique.

AUTHORISED SERVICE CENTRE

To find an authorised service centre near you, visit http://en ryobitools.eu Pour couver le service après-venture agreé le plus proche, rendez-vous sur http://header/service-and-support/service-agents fr. ryobitools.eu/header/service-and-support/service-agents.

RYOBI® GARANTIEBEDINGUNGEN

Para重点领域 duquelque desructions préservées par lei résultantes da compra,este produits est coberto por una garantia conforme descrizione abaxio.

Déclarons par la presente que le produit

Perceuse-Visseuse 18V sans Balais

Margue: RYOBI

Numero de modulo: R18DD5

Etendue des numeros de series: 46263501000001 - 46263501999999

est conforme aux Directives Européennes et Normes Harmonisées suivantes 2006/42/EC, 2014/30/EU, 2011/65/EU,

EN 55014-1:2017, EN 55014-2:2015, EN 60745-1:2009+A11:2010

EN 60745-2-1:2010

La documentation RoHS a ete dressee d'apres EN 50581:2012

Todd Chipner

Directeur principal, Reglementation & Securite

Autorisé à rédigier le dossier technique:

Dhr. Directeur, Regelgeving en veiligheid
