One+ R18DD5 - Skruvdragare RYOBI - Gratis bruksanvisning och manual

Produkttyp	Sladdlös borrskruvdragare
Märke	RYOBI
Modell	One+ R18DD5
Strömförsörjning	18 V litiumjonbatteri (säljs separat)
Motor	Borstlös
Chuck	Självspännande, kapacitet 13 mm
Variabel hastighet	Ja (avtryckare med variator)
Växelväljare	2 hastigheter (endast borrläge)
Rotationsriktning	Vändbar (framåt/bakåt)
Justerbart vridmoment	Justeringring (flera positioner)
E-TORQUE CONTROL-teknik	Automatisk skruvdragning till plan yta
Belysning	Inbyggd LED
Elektroniskt skydd	Överbelastning, djupurladdning, överhettning
Avsedd användning	Borrning (trä, metall, plast); skruvdragning/avdragning
Driftstemperatur	0 °C till 40 °C
Laddningstemperatur	10 °C till 38 °C
Vikt (ca)	1,3 kg (utan batteri)
Mått (L x B x H)	200 x 75 x 250 mm (ca)
Garanti	24 månader (förlängs genom online-registrering)
Underhåll	Rengör med en ren trasa; inga lösningsmedel
Smörjning	Ingen nödvändig (livstidssmorda lager)
Reparationer	Endast av auktoriserad service
Ingående tillbehör	Skruvbits (säljs separat)
Säkerhet	Isolerat handtag; stopp vid blockering

Vanliga frågor - One+ R18DD5 RYOBI

Hur använder man E-TORQUE CONTROL-läget?

E-TORQUE CONTROL-läget aktiveras automatiskt. Det skruvar de flesta skruvarna till plan yta. För att skruva djupare, fortsätt trycka på avtryckaren. Släpp när önskat djup har uppnåtts. Om skruvdragaren stannar för tidigt, kontrollera att bitsen är korrekt installerad på skruvhuvudet.

Borrskruvdragaren stannar och LED-indikatorn blinkar 4 gånger, vad gör man?

Det indikerar överbelastning. Släpp avtryckaren för att återställa. Växla till lägre hastighet eller borra ett mindre pilothål för att slutföra arbetet.

Hur byter man chucken?

Chucken är självspännande. För att byta borr, vrid chuckringen moturs för att öppna, sätt i borret, dra åt genom att vrida medurs. Inget verktyg behövs.

Kan jag använda batterier från andra märken?

Nej, använd endast RYOBI One+ 18 V-batterier. Användning av andra batterier kan skada verktyget och ogiltigförklara garantin.

Hur lång är garantitiden?

Garantin är 24 månader från inköpsdatum för privat bruk. Den kan förlängas genom att registrera ditt verktyg på www.ryobitools.eu inom 30 dagar efter köp.

Hur rengör man skruvdragaren?

Koppla bort batteriet. Rengör med en ren och torr trasa. Använd inte lösningsmedel eftersom de kan skada plastdelarna.

Vilka tillbehör är kompatibla?

Använd borr med diameter mindre än 13 mm och lämpliga skruvbits. RYOBI One+ tillbehör rekommenderas för optimal kompatibilitet.

Är det normalt att borrskruvdragaren blir varm?

En lätt värme är normal vid långvarig användning. Om LED-indikatorn blinkar 10 gånger är den interna temperaturen för hög. Låt verktyget svalna innan du fortsätter.

Hur justerar man åtdragningsmomentet?

Vrid på momentjusteringsringen bakom chucken. De numrerade positionerna motsvarar olika momentnivåer. Börja med en låg inställning för små skruvar och öka för större.

Hur vänder man rotationsriktningen?

Använd rotationsriktningsväljaren ovanför avtryckaren. Tryck den åt vänster för framåtrotation (borrning/skruvdragning) och åt höger för bakåtrotation (avdragning). Lås mittläget för att spärra avtryckaren.

BRUKSANVISNING One+ R18DD5 RYOBI

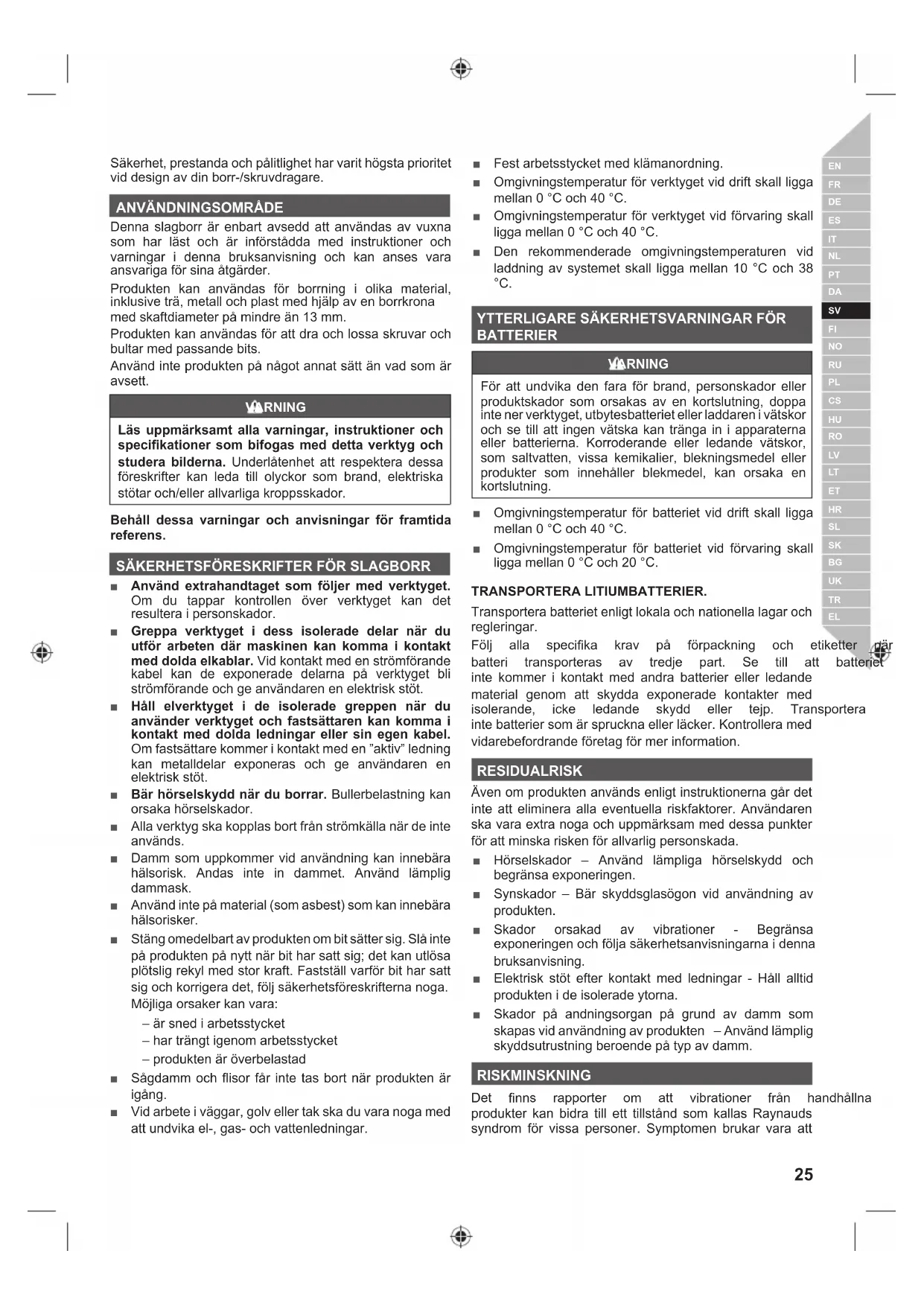

Sakerhet, prestanda och paltlight har varit högsta prioritet vid design av din borr-/skruvdragare.

ANVÄNDNINGSOMRADE

Denna slagborr ar enbart avsedd att anvandas av vuxna som har last och ar inforstadda med instruktioner och varninger i denna braksanvisning och kan anses vara ansvariga for sina atgarden.

Produkten kan anvandas for borrning i olika material, inklusive tra, metall och plast med hjalp av en borrkrona med skaatdiameter pa mindre an 13 mm.

Produkten kan anvandas for att dra och lossa skruvar och bultar med passande bits.

Använd inte Produkten på nagot annat satt an vad som är avsett.

WARNING

Läs uppmärksamt alla varninger, instruktioner och specifikationer som bifogas med detta verktyg och studera bilderna. Underlåtenhet att respektera dessa foreskrifter kan leda till olyckor som brand, elektriska stötar och/eller allvarliga kroppsskador.

Behall dessa varninger och anvisninger for framtida referens.

SÄKERHETSFORESKRIFTER FÖR SLAGBORR

Använd extrahandtaget som foljer med verktyget. Om du tapped kontrollen over verktyget kan det resultera i personskador.
Greppa verktyget i dess isolerade delar nár du utfor arbeten där maskinen kan komma i kontakt med dolda elkablar. Vid kontakt med en stromforande kabel kan de exponerade delarna pa verktyget bli stromforande och ge användaren en elektrisk stöt.
Häll elverktyget i de isolerade greppen nar du anvander verktyget och aftssattaren kan komma i kontakt med dolda ledninger erer sin egen kabel. Om aftssattarekommen ikontakt med en"aktiv'ledning kan metalldelar exponeras och ge användaren en elektrisk stöt.
Bär hörskyydd nár du borrar. Bullerbelastning kan orsaka hörskador.
Alla verktyg ske koplas bort fran strömkälla nar de inte används.
Damm som uppkommer vid anvandning kan innebarea halsorisk. Andas inte in dammet. Anvand lamplig dammask.
Använd inte på material (som asbest) som kan inebära hällsorisker.
Stäng omedelbart av produiten om bit sätter sig. Sla inte på produits på nytt nar bit har satt sig; det kan utlösa plotslig rekyl med stor kraft. Fastställ varfor bit har satt sig och korrigera det, följ säkerhetsföreskrifterna noga. Möjliga orsaker kan vara:

• ar sned i arbetsstystcket
• harträgt igenom arbetsstychket
  -produkten ar overbelastad

Sagdamm och flisor far inte tas bort Near Produkten ar igang.
Vid arbete i vaggar, golv ellertak skadu varanoga med att undvika el-, gas- och vattenledninger.

Fest arbetsstycket med klämanordning.
Omgivningstemperatur for verktyget vid drift skull liggamellan 0^ och 40^ .
Omgivningstemperatur for verktyget vid forvaring skall ligga mellan 0^ och 40^ .
Den rekommenderade omgivningstemperaturen vid laddning av systemet skull ligga mellan 10^ och 38 ^ C

YTTERLIGARE SÄKERHETSVARNINGAR FÖR BATTERIER

WARNING

For att undvika den fara for brand, personskador aller Produktskador som orsakas av en kortslutning, doppa inte ner verktyget, utbytesbatteriet ell er laddaren i vatskor och se till att ingen vatska kan tranga in i apparaterna aller batterierna. Korroderande ell lende vatskor, som saltvatten, vissa kemikalier, blekningsmedel allerprodukter som innehaller blekmedel, kan orsaka en kortslutning.

Omgivningstemperatur for batteriet vid drift skull liggamellan 0^ och 40^
Omgivningstemperatur for batteriet vid forvaring skalligga mellan 0^ och 20^

TRANSPORTERA LITIUMBATTERIER.

Transportera batteriet enligt lokala och nationella lagar och regleringar.

Följ alla specifica krav pa forpackning och etiketter batteri transporteras av tredje part. Se till att batte intekommen ikontakt med andra batterier erler ledande material genom att skydda exponerade kontakter med isolerande, icke ledande skydd aller tejp. Transportera inte batterier som ar spruckna aller lacker. Kontrolera med vidarebefordrande foretag for mer information.

RESIDUALRISK

Även om Produkten används enligt instruktionerna gär det inte att eliminerera alla eventuella riskfaktorer. Användarencka vara extra noga och uppmärksam med dessa punkterforall minsa risken for allvarlg persorskada.

Hörskador - Använd lämpiga hörskyydd och begränsa exponeringen.
- Synskador - Bär skyddsglasögon vid användning avprodukten.
- Skador orsakad av vibrationer - Begransa exponeringen och folja sakerhetsanvisingarna ienna bruksanvisning.
■ Elektrisk stöt after kontakt med ledninger - Häll alltid produit i de isolerade ytorna.
Skador pa andningsorgan pa grund av damm som skapas vid anvandning av Produkten - Anvand lamplig skyddsutrusting beroende pa typ av damm.

RISKMINSKNING

Det finns rapporter om att vibrationer fran handhällna produit kan bidra till ett tillstand som kallas Raynauds syndrom for vissa personer. Symptomen brukar vara att

det sticker i fingrarna och att de domnar bort; fingrarna kan också bli vita, särskilt vid kyla. Arftliga faktorer, kyla och fukt, diet, rökning och arbetsrutiner tros alla bidra till att orsaka dessa symptom. Det finns forebyggande Åtgårder som du kan vidta for att försoka minsa vibrationernas paverkan:

Häll dig varm när du arbetar i kallt väder. Använd handskar for att hälla kvar värmen i händer och handleder. Kyla har rapporterats som en viktig del i utvecklandet av Raynauds syndrom.
Trana och rör pá dig after varje användningsstillfalle for att öka blodcirkulationen.
Ta ofta pauser fran arbetet. Begransa tiden du utsatter dig varje dag.

Upphor omedelbart om du upplever nagra av dessa symptomer och uppsok din lakare.

WARNING

Risk for person-ller slitageskador vid anvandning av verktyget under lang tid. Om verktyget anvands under langre perioder kravs regelbundna pauser.

1. Växelvaljare (Endast borläge)
2. Justeringsring for atdragningsmoment
3. Nyckellös chuck
4. Rotationsrijktningsväljare
5. Reglage for variabel hastigkeit
6. Handtag, isolerad greppyta
7. LED-lampa
8. Forvaring av bits
9. Skrvmejselbits
10. Batteriport

ELEKTRONISKT SKYDD

Denna borr inkluderar avancerad elektronik utformad for att skydda verktyget, batteriet och anvandaren. LEDarbetsbelysningen blinkar nar nagot av dessa skydd utloses.

Borrenkommenatt stängasavochLED-lampankommer attblinka4gangerihandelseavoverbelast aterstallssa fort utlssaren frigors.Det arrekommenderat attduandrar tillhastighet 1 och/ellerborran pilothal foratt slutfora utforandet.

BorrenkommenattavslutasochLED-lampanblinkar6 gangerihandelseavlagspanning.Detärrekommenderat attduaterladdarditttatterforattslforautforandet.

BorrenkommenattavslutasochLED-lampanblinkar10 gangerihandelseavmyckethogainnertemperaturer. Borrenkaninteateruppta arbetetforrandensvalnattil normal temperatur.

UNDERHALL

WARNING

Produkten fär aldrig anslutas till stromkälla undremontering,justeringar,rengöring,underhall ellereprodukten inte används.Frankoppling avproduktenforhindrar uppstart av misstag vilket kan orsaka allvarligaskador.

Använd endast identiska originaldar när du servar maskinen. Användning av andra delar kan orsaka fara eller produktskada.
Undvik att anvanda losningsmedel vid rengöring av plastdelar. Flertalet plaster kan skadas vid användning av vissa losningsmedel som saljs i affärerna. Använd rena dukar for att avlagsna smuts och koldamm.
Låt aldrig bromsvatska, bensin, petroleumbaserade Produktter, penetrerande oljor och liknande komma i kontakt med plastdalar. Dessa amnen innehaller kemiska Produktter som kan skada, forsvaga aller forstora plasten.
Använd alltid skyddsglasögon när du använder verktyget aller när du blaser damm. Använd en ansiktsmask om det dammar mycket.
För sakerhet och pälitlighet skala reparationer utforas av auktoriserat reparationscenter.

SMÖRJNING

Alla lager i Produkten har smorts med tillracklig mangd högklassig smörjmedel for produits livslängd under normala driftsförhällanden. Därfor behövs ingen ytterligare smörjning.

MILJÖSKYDD

Ramaterialen skä atervinnas i stället for att kastasi hushallsavfallet. For att skona miljön ske verktyget, tillbehören och emballagen sorteras.

E-TORQUE

E-TORQUE CONTROL ar en teknik som automatiskt skruvar in de flesta skruvar i niva med ytan.

När den befinner sig i automatiskt skruvdragarläge stannar borren när skruven ar jams med ytan. Om skruven slkruvdajupare, fortssatt att trycka pa avtryckaren. Borren börjar utföra sma rotationer med mättlig hastighet. Slapp atryndn nr det önskade djupet har nats.

Vid användning av E-TORQUE CONTROL ar det viktigt att sakerställa att skruven ar korrekt placerad och inte glider av skruvhuvudet. Om skruvbiten ar felaktigt monterad kam borren stanna i förtid for att forhindra skada pa skruvhuvudet aller biten. Om detta harder, rikta om biten med skruvhuvudet och tryck in avtryckaren igen.

NOTERA: E-TORQUE CONTROL fungerar med de flesta material och tillampninger, men det kan handa at det inte fungerar med vissa material aller skruvar, t.ex. maskinskruvar aller plastgangor.

SYMBOLER

när

Sakerhetsvarning

V Volt

min-1

001

CE-overensstammelse

Likström

Antal varv eller rorelser per minut

Chuckkapacitet

Tomgangshastighet

EurAsian overensstammelsesymbol

Las alla instruktioner noggrant innan du starterprodukten.

Ukrainskt marke for overensstammelse

Borrautan slag

Automatiskt skruvdragarlage

Gamla elektroniskaprodukter skeinte kastas med hushalssoporna. Atervinn dar sadana faciliteter finns. Kontrollera med din lokala myndighet aller saljaren for att f atervinningstips.

SYMBOLER I MANUALEN

Notera

Delar och utrustning saljs separat

Maximum vridmoment

Vridmoment, minsta

Hastighet, minsta

Hastighet, maximum

Foljande signalord och betydelser ar tankta att forklara de olika risknivaerna som ar associerade medenna produit.

FARA

Visar pā en direkt riskfyld situation som, om den inte undviks, kan orsaka dödsfall aller allvarlig personskada.

WARNING

Visar pá en potentiellt riskfylld situation som, om den inte undviks, kan orsaka dödsfall aller allvarlig personskada.

FORSIKTIGHT

Visar pā en potentiell riskfyld situation som, om den inte undviks, kan orsakaindre eller mättlig persokada.

FÖRSIKTIGHET

(Utan sakerhetssymbolen) Indikerar en situation som kan leda till egendomsskada.

Vibrationsnivaerna som uppges i det har dokumentet har uppmats i enlighet med ett standardiserat test som beskrivs i EN60745 och som kan anvandas for att jämfa verktyg. Det kan anvandas som preminlar bedömmung an den vibration som anvandaren utsätts for. De deklarerade vibrationsvardena motsvarar de som uppstár nar verktyget anvands i sitt huvudsyfte. Om verktyget anvands i andra syflen, med andra tillbehör erller om verktyget ar däligt underhället kan vibrationsnivaerna vara annorlunda. Det kan kraftigt öka vibrationsnivaerna over den tota arbeitsperioden.

En upskattning av vibrationsnivaerna som anvandaren utsats for ske ocksa ta hansyn til de stunder da verktyget ar avstangt och nar det garetomgang. Detta ka kraftigt minka vibrationsnivaerna over den tota lat erabtsperioden. Andra sakerhetsatgder som kan skydda anvandaren fran effekterna v vibrationener ar: underhailnng av verktyget och tillbehore, halla handerma varma och organisera arabsetssattet.

VAROITUS

Forutom eventuella lagstadgade rattigheter som uppstar genom kopet, den har Produkten av en garantit som anges nedan.

FI

RYOBI®-TAKUUN SOVELTAMISEHDOT

1. Garantiperioden ar 24 manader for konsumerer och borjar galla fran1 det datum da Produkten koptes.Delta datum maste dokumenteras pa en faktura ell anat kopbevis. Produktien urlformad och avsedd for konsumerer och privat bruk.Darmed tillhandahalls ingen garanti vid yrkesmassigt eller kommersielt bruk.
2. Det finns möjlighth att frolnga garantiperioden for en del av utbudet for elverktyg (AC/DC) under den period som anges ovan genom att anvanda registraringen pa webbplatsen www.ryobitools.eu. De verktyg som ar berattigade till en forlangning av garantiperioden visas tydigt butiker och/eller pa forpackninger/och anges i produktdokumentationen. Slutanvandaren behover registrina hans/hennes nyforvavrade verktyg online inom 30 dagar frän kopdatumet. Slutanvandaren kan registra sig for den forlängda garantin i det land dar han/hon bor om landet finns angivet i registraringsformularet online och där delta alternativ ar giltigt. Dessutom maste slutanvandaren ge sitt medgivande till lagring av data vilket kravs vid registricularing online smt acceptera villkoren. Bekräftselevktot for registraringen som skickas ut via e-post och originalfakturan som visar kopdatumetkommen att galla som bevis for den forlängda garantin. 3,

3. Garantin tacker alla Produktdefektur unter garantiproduen som beror pa brister i utforande erer material vid kopdatumet. Garantin ar begransad gallande reparation och/eller ubyte och inkladerar inte nagra skydigheter inklusive men inte begransat till ofofrutsedda skador erller fofldskador. Garantin ar inte giltig om Produkten har missbrukats, anvants stri med bruksanvisningen erller inte ansolutis pa ratt satt. Denna garanti tacker inte:

4. eventuella skador på produkten som uppständ till föld av felaktigt unterhalb
   -produkter som har andrats aller modifierats

5. Produkt dar ursprungliga identifieringsmärkningar (varumärke, serienummer) har malats over,ändrats aller tagits bort
   eventuella skador som uppstaill till foljd av att braksanvisningen inte afterfoljts

6. alla icke CE-produkter

eventuella producerk som har forsokt's repareras av en ickekvalificer ad yrkesman ell eran utan foregaende medgivande frAn Techtronic Industries.
eventuella producert som anslutits till felaktig stromforsorjning (ampere, volt, frekvens)

-eventuella skador som uppstatt till foljd av yttre paverkan (kemisk, fysisk, stotar) erler frammande amnen

normalslitageavreservdelar
- olamplig anvandning, overbelastning av verktyget
- användingen av icode-godkända tillbehör erler delar

• tillbehör till elverktyg som medfoljde verktygeter aller köpts separat.
  Sādana undanlag inkluderr men ar inte begränsat till skruvmejsebits,
  borbits, silspiskvor, sandpapper, blad och idsozkena

• Komponenter (dilar och tillbehör) ar foremal for naturligt slitage inklusive men inte begränsat till service- och underhällssatser, kolborstar, kullager, chuck, tillbehör erller tillhörande SDS-borrbit, stromsladd, hjalphandat, transportväska, slipplatta, dammpase, dammutblasör, filbrickor, stift och fjadrar till mutterdragare osv.

• Vid service maste Produkten skickas aller uppvisas foren RYOBI-auktoriserad servicestation som star angiven for varje land i foljande adresslste over servicestationer. I vissa lander tar din lokala RYOBI-aterforsaljare pa sig ansvaret att skicka Produkten till RYOBI-serviceorganisationen. Nar en produit skickas till en RYOBI-servicestation, ske produit paketeras sakket utan nagot farligt innehall sasom bensin, 5. markeras med avsandarens adress sent amkort beskrivning va felet.

• En reparation/ett utbyte under denna garanti ar kostnadsfri. Det utgor inte en forlangning ether fomelyse av garantiperioden. Utbya delar ell verktyg blir var egodem. I vissa lander maste leveranskostnader ell porto betalas av avsändaren. Dina lagstadgade rattigheter som harror fr an kopet av verkyget forbir opaverkade
• Denna garanti ar gillig i Europeiska gesmenskapen: Schweiz, Island, Norge, Liechtenstein, Turkiet och Ryssland. Utanfor dessa lander, kontakte din auktorserade RYOBI-aterfalsjare for att avgora om en annan garanti galler.

AUKTORISERAT SERVICECENTER

Du hitar narmaste auktoriserade servicecenter genom att gà till http:// se.rybitools.euheader/service-and-support/service-agents.

är i enlighem fed foljande EU-direktiv och harmoniserade standarder

2006/42/EC, 2014/30/EU, 2011/65/EU

EN 55014-1:2017, EN 55014-2:2015, EN 60745-1:2009+A11:2010

EN 60745-2-1:2010

RoHS-dokumentation sammanstalld enligt EN 50581:2012

Todd Chipner

Overordnad direktor, regelverk och sakerhet

Godkänd att sammanställa den tekniska filen:
