Caractéristiques	Détails
Type de produit	Point d'accès sans fil
Normes Wi-Fi	802.11ac Wave 2
Fréquences	2.4 GHz et 5 GHz
Débit maximum	1300 Mbps
Ports Ethernet	1 port Gigabit Ethernet
Alimentation	PoE (Power over Ethernet)
Dimensions	200 x 200 x 37 mm
Poids	500 g
Utilisation	Idéal pour les environnements de bureau, les espaces publics et les établissements scolaires
Configuration	Interface web intuitive et application mobile pour une configuration facile
Maintenance	Firmware à jour via l'interface web
Sécurité	WPA/WPA2, filtrage MAC, VLAN
Garantie	1 an

FOIRE AUX QUESTIONS - GWN7605 GRANDSTREAM

Comment réinitialiser le GRANDSTREAM GWN7605 aux paramètres d'usine ?

Pour réinitialiser le GWN7605, localisez le bouton de réinitialisation sur le dispositif. Appuyez et maintenez le bouton pendant environ 10 secondes jusqu'à ce que le voyant clignote, puis relâchez-le. Le point d'accès redémarrera et sera restauré aux paramètres d'usine.

Comment configurer le GRANDSTREAM GWN7605 pour la première fois ?

Connectez le GWN7605 à votre réseau via un câble Ethernet. Utilisez un navigateur pour accéder à l'interface web en entrant l'adresse IP du dispositif (par défaut 192.168.2.1). Connectez-vous avec les identifiants par défaut (admin/admin) et suivez l'assistant de configuration.

Pourquoi mon GRANDSTREAM GWN7605 ne se connecte-t-il pas à Internet ?

Vérifiez d'abord votre connexion Internet et assurez-vous que le câble Ethernet est correctement branché. Assurez-vous également que le point d'accès est configuré avec les bonnes informations de réseau, y compris le DHCP ou l'adresse IP statique si nécessaire.

Comment mettre à jour le firmware du GRANDSTREAM GWN7605 ?

Accédez à l'interface web du GWN7605, allez dans 'Maintenance' puis 'Firmware Upgrade'. Téléchargez le fichier de mise à jour du firmware depuis le site de GRANDSTREAM et téléversez-le via l'interface. Suivez les instructions pour terminer la mise à jour.

Comment configurer un réseau Wi-Fi invité sur le GRANDSTREAM GWN7605 ?

Dans l'interface web, allez dans 'Wireless' puis 'Guest Network'. Activez le réseau invité, configurez le SSID et le mot de passe, et ajustez les paramètres de sécurité selon vos préférences.

Que faire si je ne peux pas accéder à l'interface web du GRANDSTREAM GWN7605 ?

Vérifiez que votre ordinateur est connecté au même réseau que le GWN7605. Essayez d'utiliser une autre adresse IP, comme 192.168.2.1 ou 192.168.1.1. Si cela ne fonctionne pas, réinitialisez le point d'accès aux paramètres d'usine.

Comment augmenter la portée du signal Wi-Fi avec le GRANDSTREAM GWN7605 ?

Assurez-vous que le GWN7605 est placé dans un endroit central et dégagé. Évitez les obstacles comme les murs épais ou les appareils électroménagers. Vous pouvez également ajuster les paramètres d'antenne dans l'interface web pour optimiser la couverture.

MODE D'EMPLOI GWN7605 GRANDSTREAM

Ce point d'accès Wi-Fi longue portée est concu pour offrir une couverture étendue et idéal pour les solutions Wi-Fi extérieures grâce à son boitiérétanche et à sa technologie résistant à la chaleur. Le GWN7605LR est équipé de la technologie MU-MIMO 2x2:2 double bande; ainsi que d'une conception d'antenne sophistiquée pour un débit réseau maximal et une portée de couverture Wi-Fi étendue allant jusqu'à 250 metres. Pour assurer une installation et une gestion facies, le GWN7605LR utilise une conception de gestion de réseau distribuée sans contrôle, dans laquelle le contrôleur est intégré à l'interface utilisateur Web du produit. Le GWN7605LR est également pris en charge par GWN Cloud et GWN Manager, les plates-formes de gestion du cloud et du Wi-Fi sur site de Grandstream. C'est l'AP Wi-Fi idéal pour les déploiements de voix sur Wi-Fi et offre une connexion transparente avec les téléphones IP qui supporte Wi-Fi de Grandstream. Avec la prise en charge de la QoS avancée, des applications temps réel à faible temps de latence, des réseaux mailés, des portails captifs, de plus de 100 clients simultanés par point d'accès et de deux ports réseau Gigabit avec PoE/PoE+, le GWN7605LR est étidal pour le déploiement d'envelopnements de réseau sans fil moyens/faibles avec une densité d'utiliseurs moyenne à avancée.

PRECAUTIONS

• Ne pas tenter d'ouvrir, de désassembler, ou de modifier le dispositif.
• Ne pas exposer cet apparéil à des températures situées hors de la plage de -30 °C à 70 °C en opération et -30 °C à 80 °C en stockage.
• Ne pas exposer cet apparéil à un environnement avec humidité hors de la plage de 5-95% RH (sans condensation).
• Ne pas étéindre le GWN7605LR pendant le démarriage du système ou la mise à jour du firmware. Ce risoque de rompre l'image du firmware et en conséquence rendre l'unité inutilisable.

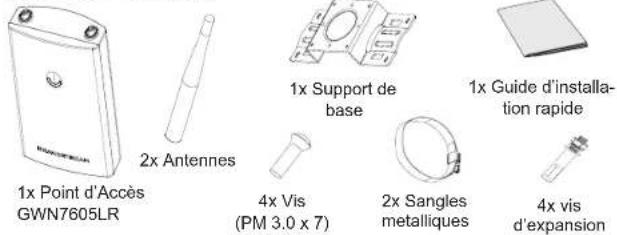

CONTENU DU PACK

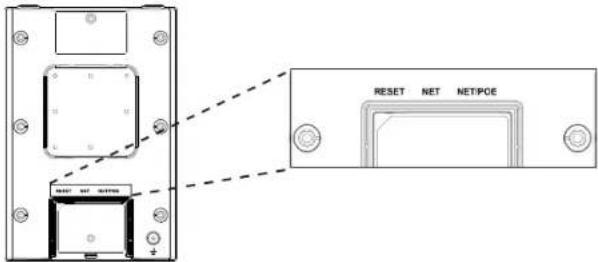

PORTS DU GWN7605LR

Port Description
NET/POE	Port Ethernet RJ45 (10/100/1000Mbps) supportant PoE/ PoE+.
NET Port Ethernet RJ45 (10/100/1000Mbps) connecter à votre router ou à un autre GWN76xx.
RESET Bouton de réinitialisation. Appuyez pendant 7 secondes pour réinitialiser les paramétres d'usine.

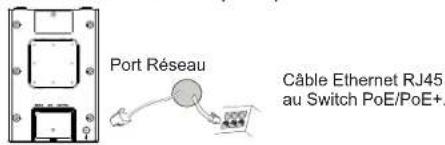

ALIMENTATION ET RACCORDEMENT DU GWN7605LR

GWN7605LR peut être alimenté avec un switch PoE/PoE+ en suivant les étapes ci-dessous.

Etape 1: Brancher un cable Ethernet RJ45 au port reseau du GWN-7605LR.

Etape 2: Brancher l'autre extrémité au port Uplink du Switch PoE/PoE+.

INSTALLATION PHYSIQUE

GWN7605LR peut être monté sur le mur ou sur poteau. Veuillez se référer aux étapes suivantes pour l'installation appropriée.

Montage Mural

1. Connectez le cable Ethernet (RJ45) aux ports appropriés de votre GWN7605LR et insérez le capot.
2. Connectez chaque antenné à un connecteur d'antenne en la tournant dans le sens des aiguilles d'une montre.
3. Fixez le support de base avec des vis (PM 3.0 x 7) à l'arrête du point d'accès GWN7605LR.

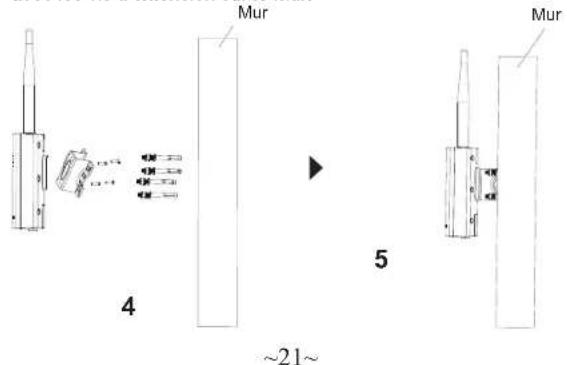

1. Percez quatre trous sur le mur en vous reférant à la position de ceux sur le support de base. Fixez ensuite une vis d'expansion dans chaque trou.
2. Attachez le point d'accès GWN7605LR en fixant le support de base avec les vis d'extension sur le mur.

Montage sur poteau

Note: Le montage au plafond est recommendé pour une couverture optime.

1. Connectez le cable Ethernet (RJ45) aux portes appropriés de votre GWN7605LR et insérez le capot.
2. Connectez chaque antenné à un connecteur d'antenne en la tournant dans le sens des aiguilles d'une montre.
3. Fixez le support de base avec des vis (PM 3.0 x 7) à l'arrête du point d'accès GWN7605LR.

2

1. Ouvrez les sangles métalliques en tournant le mecanisme de verrouillage dans le sens anti-horaire. Vous pouze le desserrer à la main ou utiliser un tourmevis à tete plate.
2. Redressez l'extrémité des sangles métalliques et faites-la glisser à l'arrête du support de base.
3. Enroulez les sangles métallique autour du poteau et utilisez un tournévis à tête plate pour serrer le mécanisme de verrouillage en le tournant dans le sens des aiguilles d'une montre.

22

Le GWN7605LR peut être utilisé comme point d'accès autonome avec Wi-Fi activé par défaut lors de la première utilisation, ou après réinitialisation aux paramétres d'usine.

Après la mise sous tension du GWN7605LR et connexion au réseau, le GWN7605LR diffusera un SSID par défaut en fonction de son adresse MAC GWN[6 derniers chiffres du MAC] et un mot de passer aléatoire.

Note: Le SSJD et mot de passée par défaut du GWN7605LR sont imprimés sur l'étiquette MAC de l'unité.

ACCEDER AL'INTERFACE DE CONFIGURATION

Un ordinateur connecté au SSID du GWN7605LR, ou au même réseau que le GWN7605LR peut découvert et acceder à son interface de configuration en utilisant une des méthodes suivantes:

Méthode 1: Détector le GWN7605LR via son adresse MAC

1. Localisez l'adresse MAC sur l'étiquette MAC de l'unité située à la face arrêté de l'unité, ou sur l'emballage.
2. A partir d'un ordinateur connecté au même réseau que le GWN7605LR, tapez l'adresse suivante en utilisant l'adresse MAC du GWN7605LR sur votre navigateur: https://gwn_.local

Exmples:Un GWN7605LR avec I'aresse MAC 00:0B:82:8B:4E:28 peut etree accessible a partir d'un navigateur web en utilisant l'URL: https://gwn00b828b4e28.local

Méthode 2: Déctector le GWN7605LR via GWNDiscovery-Tool

1. Téchéchargez et installez GWNDiscoveryTool à partir du lien suivant: http://www.grandstream.com/tools/GWDDiscoveryTool.zip
2. Ouvrez le GWNDiscoveryTool, et cliquez sur Scan.

3. L'util permettra de découvert tous les points d'accès GWN7605LR connectés sur le réseau montrant leurs adresses MAC et IP.

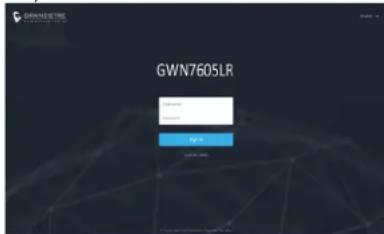

4. Cliquez sur Manage Device pour être redirigeé directement à l'interface de configuration du GWN7605LR, ou saisir manuellement sur votre navigateur l'adresse IP affichée.

5. Entrez le nom d'utilisateur et mot de salle pour vous connecter. (Le nom d'utilisateur de l'administrateur par défaut est « admin » et le le mot de salle aléatoire par défaut peut être trouvez sur l'autocollant du GWN7605LR).

Notes :

Assurez-vous que le GWN7605LR n'est pas deja associé à un autre point d'accès GWN76XX en tant qu'esclave, le routeur GWN7000 ou GWN Cloud, sinon l'interface de configuration ne sera pas accessible.
- Si le GWN7605LR est déjà associé, assurez-vous de le dissocier ou de faire une réinitialisation aux paramètres d'usine.
- Il est de la responsabilité du client de s'assurer de la conformité aux règlementations locales concernant les bandes de fréquence, la puissance de transmission et d'autres.
Pour gerer le GWN7605LR via cloud, veuillez se referrer a https:// www.gwn.cloud.
Pour gérer le GWN7605LR sur un contrôleur sur site, veuillez consulter http://www.grandstream.com/products/networking-solutions/wi-fi-management/product/gwn-manager

Les termes de la licence GNU GPL sont incorpore dans le firmware du péripérisque et sont accessibles via l'interface utilisateur Web du péripérisque à l'adresse my_device_ip / gplLICENSE. Vous pouvez également y acceder ici: http://www.grandstream.com/legal/open-source-software

Pour obtenir un CD contenant les informations du code source GPL, veillez envoyer une demande écrite à [e-mail].

Pour plus de détails, veuillez consulter le manuel d'utilisation sur: http://www.grandstream.com/our-products
