MANUAL DE USUARIO GWN7605 GRANDSTREAM

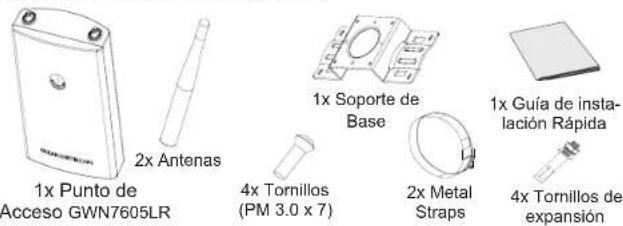

1x Soporte de Base 4x Tornillos (PM 3.0 x 7) Cable de Red RJ45 para Switch (PoE/ PoE+) El GWN7605LR puede ser montado en la pared o en una barra de metal. Por favor, reérase a los pasos siguientes para la instalación apropiada. 4x Tornillos de expansión 2x Antenas 1x Punto de Acceso GWN7605LR 2x Metal Straps 1x Guía de insta- lación Rápida

INSTALACIÓN DE HARDWARE

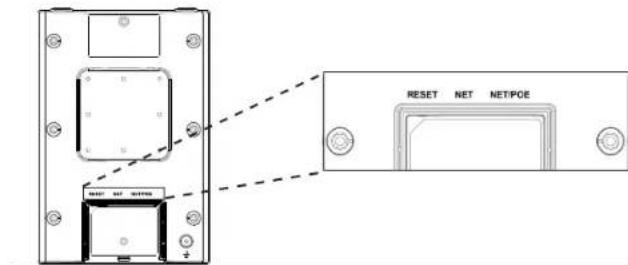

Puerto Descripción NET/ POE Puerto Ethernet RJ45 (10/100/1000Mbps) con soporte de PoE/PoE+. NET Puerto Ethernet RJ45 (10/100/1000Mbps) para su router u otro GWN76xx. RESET Botón de reinicio de fábrica. Presione por 7 segundos para llevar a los ajustes de fábri- ca. El GWN puede ser alimentado usando un switch PoE/PoE+ por medio de los siguientes pasos: Paso 1: Conecte un cable Ethernet RJ45 en el puerto de red del GWN- 7605LR. Paso 2: Conecte el otro extremo del cable en el puerto del switch (PoE/PoE+). Puerto de Red Este punto de acceso Wi-Fi para largas distancias es diseñado para proveer soporte de cobertura extendida e ideal para soluciones Wi-Fi de exteriores gracias a su carcasa a prueba de agua y su tecnología para resistir al calor. El GWN7605LR viene equipado con la tecnología MU-MIMO 2x2:2 de banda doble y un diseño sosticado de antena para un máximo rendimiento de red y un rango de cobertura Wi-Fi de has- ta 250 metros. Para asegurar la instalación y gestionamiento sencillo del equipo, el GWN7605LR utiliza un diseño de gestionador de red dis- tribuido sin controladores el cual es integrado dentro de la interfaz Web de usuario del producto. El GWN7605LR también es compatible con GWN.Cloud y GWN Manager, las plataformas de gestión de Wi-Fi en la nube y locales de Grandstream.. Es el punto de acceso Wi-Fi ideal para despliegues de Voz-sobre-Wi-Fi y ofrece una conexión eciente con teléfonos IP de Grandstream con capacidades de conexión Wi-Fi. Con soporte para QoS avanzado, aplicaciones de tiempo real de baja latencia, redes de topología en malla, portales cautivos, más de 100 cli- entes concurrentes por punto de acceso y puertos de red Gigabit duales con PoE/PoE+, GWN7605LR es ideal para la implementación de entor- nos de redes inalámbricas de nivel medio/bajo con densidad de usuario media a avanzada. PRECAUCIONES

• No intente abrir, desarmar o modicar el dispositivo.

• No exponga este dispositivo a temperaturas fuera del rango de -30 °C a 70 °C en funcionamiento y desde -30 °C a 80 °C cuando se encuentre almacenado

• No exponga el GWN7605LR a entornos fuera del siguiente rango de humedad: 5-95% RH (sin condensación).

• No apague su GWN7605LR durante el reinicio del sistema o actu- alización de Firmware. Puede corromper la imagen del rmware y causar un mal funcionamiento de la unidad. RESUMEN~15~ ~16~

4. Taladre cuatro agujeros en la pared haciendo referencia a las posi-

ciones que están en el soporte de la base. Luego, je un tornillo de expansión en cada oricio.

5. Fije el punto de acceso GWN7605LR asegurando el soporte de la

base con los tornillos de expansión en la pared. Pared

4. Abre las abrazaderas de metal al girar el mecanismo de cierre al

sentido contrario al reloj. Puedes aojarlo con la mano o utilizando un destornillador plano.

5. Enderece el nal de las abrazaderas de metal y deslicelas desde la

parte trasera del Soporte Base.

6. Envuelve la abrazadera de metal alrededor del poste y utilice un

destornillador plano para apretar el mecanismo de cierre al rotarlo al sentido del reloj.

1. Conecte el cable Ethernet (RJ45) a los puertos correctos de su

GWN7605LR e inserte el soporte de cubierta.

3. Ajuste el Soporte Base con tornillos (PM 3.0 x 7) en la parte trasera

del punto de acceso GWN7605LR. Montura de Pared Montaje en poste

1. Conecte el cable Ethernet (RJ45) a los puertos correctos de su

GWN7605LR e inserte el soporte de cubierta.

3. Ajuste el Soporte Base con tornillos (PM 3.0 x 7) en la parte trasera

del punto de acceso GWN7605LR.

Polo Pared~17~ ~18~ CONECTAR AL GWN7605LR CON LA RED Wi-Fi PRE- DETERMINADA El GWN7605LR puede ser usado como punto de acceso autónomo al sacarlo de caja, o después del restablecimiento de fábrica con Wi-Fi ac- tivado por defecto. Después de encender el GWN7605LR y establecer la conexión a la red, el GWN7605LR emitirá un SSID predeterminado basado en su dirección MAC GWN[6 últimos dígitos del MAC] y una contraseña aleatoria. Nota: La información del SSID y contraseña por defecto del GWN- 7605LR están impresas en la etiqueta MAC de la unidad. Un ordenador conectado al SSID del GWN7605LR, o en la misma red que el GWN7605LR puede descubrir y acceder a su interfaz de congu- ración usando uno de los siguientes métodos: Método 1: Descubrir GWN7605LR utilizando su dirección MAC

1. Localice la dirección MAC del equipo que esta en la etiqueta de la

unidad, ubicada en la parte posterior del equipo o en la caja

2. Desde un ordenador conectado a la misma red del GWN7605LR,

escriba la siguiente dirección utilizando la dirección MAC del GWN- 7605LR en su navegador https://gwn_<MAC>.local Ejemplo: De un GWN7605LR que tenga la dirección MAC 00: 0B: 82: 8B: 4E: 28, esta unidad se puede acceder escribiendo en el navegador https://gwn_000b828b4e28.local en el navegador. ACESSO A LA INTERFAZ DE CONFIGURACIÓN Método 2: Descubrir el GWN7605LR utilizando la herra- mienta GWNDiscoveryTool

1. Descargar e instalar el GWNDiscoveryTool desde el siguiente en-

3. La herramienta descubrirá todos los Puntos de Acceso GWN7605LR

conectados a la red mostrando sus direcciones MAC´s e IP´s.

4. Haga clic en Administrar dispositivos para que sea redirigido di-

rectamente a la interfaz de conguración de la GWN7605LR, o escri- ba manualmente la dirección IP que se muestra en su navegador.

5. Introduzca el nombre de usuario y la contraseña para iniciar sesión.

(El nombre de usuario de administrador predeterminado es “admin” y la contraseña aleatoria predeterminada puede ser encontrada en la etiqueta del GWN7605LR). Nota :

• Asegúrese que el GWN7605LR no esté vinculado con otro punto de acceso GWN76XX como esclavo, o algún router de la serie GWN7000, de lo con- trario no podrá ingresar a la interfaz de conguración.

• Si el GWN7605LR ya está enlazado, asegúrese de eliminar el enlace en primer lugar, o realizar un restablecimiento de fábrica.

• Es responsabilidad del cliente asegurarse del cumplimiento con las regula- ciones locales para bandas de frecuencia, potencia de transmisión y otros.

• Para administrar el GWN7605LR a través de la nube, consulte el siguiente link https://www.gwn.cloud.

• Para administrar el GWN7605LR sobre el controlador local, consulte http:// www.grandstream.com/products/networking-solutions/wi-fi-management/ product/gwn-manager Para obtener el manual de usuario, favor haga click aquí: http://www.grandstream.com/our-products Los términos de licencia GNU GPL son incorporados en el rmware del dispos- itivo y puede ser accedido a través de la interfaz de usuario Web del dispositivo en ip_de_mi_dispositivo/gpl_license. También puede ser accedido aquí: http:// www.grandstream.com/legal/open-source-software Para obtener un CD con la información del código fuente GPL, por favor, remita una solicitud escrita a [e-mail]~19~ ~20~ PRESENTATION

O GWN7605LR pode ser instalado na parede ou em uma barra metálica. Por favor consulte os passos listados abaixo para a correta instalação. Este punto de acceso Wi-Fi para largas distancias es diseñado para proveer soporte de cobertura extendida e ideal para soluciones Wi-Fi de exteriores gracias a su carcasa a prueba de agua y su tecnología para resistir al calor. El GWN7605LR viene equipado con la tecnología MU-MIMO 2x2:2 de banda doble y un diseño sosticado de antena para un máximo rendimiento de red y un rango de cobertura Wi-Fi de hasta 250 metros. Para asegurar la instalación y gestionamiento sencillo del equipo, el GWN7605LR utiliza un diseño de gestionador de red distribui- do sin controladores el cual es integrado dentro de la interfaz Web de usuario del producto.O GWN7605LR também é suportado pelo GWN. Cloud e pelo GWN Manager, pelas plataformas de gerenciamento de nuvem e Wi-Fi local da Grandstream. i-Fi y ofrece una conexión eciente con teléfonos IP de Grandstream con capacidades de conexión Wi-Fi. Con soporte para QoS avanzado, aplicaciones de tiempo real de baja latencia, redes de topología en malla, portales cautivos, más de 100 cli- entes concurrentes por punto de acceso y puertos de red Gigabit duales con PoE/PoE+, el GWN7605LR é ideal para a implantação de ambi- entes de rede sem o médio/baixo com densidade de usuário média a avançada. RESUMO:~45~ ~46~
