BEDIENUNGSANLEITUNG GWN7605 GRANDSTREAM

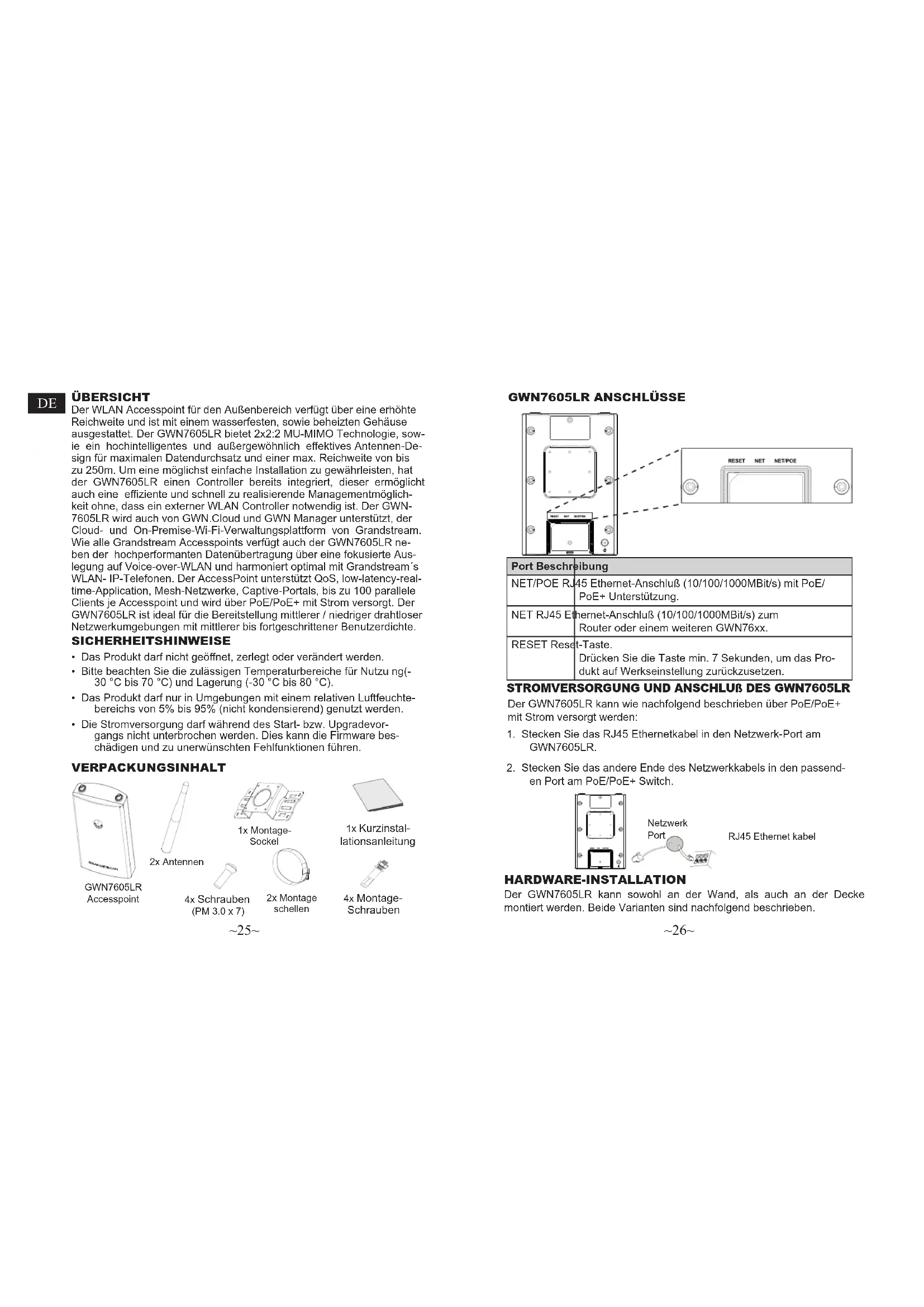

Der WLAN Accesspoint für den Außenbereich verfügbar über eine erhöhte Reichweite und ist mit einem Wasserfesten, sowie beheizten Gehäuse ausgestellt. Der GWN7605LR bietet 2x2:2 MU-MIMO Technologie, sowie ein hochintelligente und außergewohnlich effektives Antennen-Design für maximalen Datendurchsatz und einer max. Reichweite von bis zu 250m. Um eine möglichst einfache Installation zu gewährleisten, hat der GWN7605LR einen Controller bereits integriert, dieser ermöglich auch eine effiziente und schnell zu realisierende Managementmöglichkeit ohne, dass ein externer WLAN Controller notwendig ist. Der GWN7605LR wird auch von GWN Cloud und GWN Manager unterstützt, der Cloud- und On-Premise-Wi-Fi-Verwaltungssplattform von Grandstream. Wie alle Grandstream Accesspoints verfügbar auch der GWN7605LR neben der hochperformanten Datenübertragung über eine fokusierte Auslegung auf Voice-over-WLAN und harmoniert optimal mit Grandstream's WLAN- IP-Telefonen. Der AccessPoint unterstützen QoS, low-latency-realtime-Application, Mesh-Netzwerke, Captive-Portals, bis zu 100 parallele Clients je Accesspoint und wird über PoE/PoE+ mit Strom versorgt. Der GWN7605LR ist ideal für die Bereitstellung mittler / niedriger drahtloser Netzwerkumgebungen mit mittler bis fortgeschrittener Benutzerdichte.

SICHERHEITSHINWEISE

• Das Produkt darf nicht geöffnet, zerlegt oder verändert werden.
• Bitte beachten Sie die zulässigen Temperaturbereiche für Nutzuung(-30°C bis 70°C) und Lagerung (-30°C bis 80°C).
• Das Produkt darf nur in Umgebungen mit einem relativen Luftfeuchtebereichs von 5% bis 95% (nicht kondensierend) genutzt werden.
  Die Stromversorgungarfwährendes Start- bzw. Upgradevorgangs nicht unterbrochen werden. Dies kann die Firmware beschädigend und zu unerwästenden Fehlfunktionen führen.

VERPACKUNGsinHALT
GWN7605LR Accesspoint

2x Antennen

1x Montage-Socket

2x Montageschellen

1x Kurzinstal-lationsanleitung

4x Montage-Schrauben
\~25\~

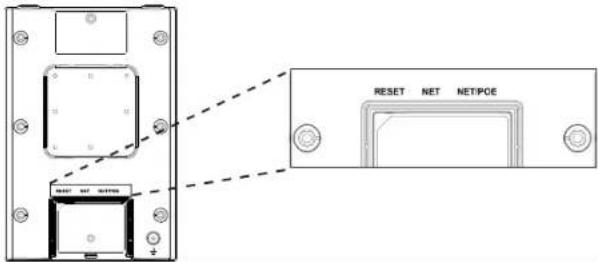

GWN7605LR ANSCHLUSSE

Port Beschreibung

NET/POE R.	45 Ethernet-Anschluß (10/100/1000MBit/s) mit PoE/ PoE+ Unterstützung.
NET RJ45 E	Ethernet-Anschluß (10/100/1000MBit/s) zum Router oder einem weiteren GWN76xx.
RESET Reset	Taste.Dräcken Sie die Taste min. 7 Sekunden, um das Produkt auf Werkseinstellung zurückzusetzen.

STROMVERSORGUNG UND ANSCHLUB DES GWN7605LR

Der GWN7605LR kann wie nachfolgend beschrieben über PoE/PoE+ mit Strom versorgt werden:

1. Stecken Sie das RJ45 Ethernetkabel in den Netzwerk-Port am GWN7605LR.
2. Stecken Sie das andere Ende des Netzwerkkabels in den passenden Port am PoE/PoE+ Switch.

Netzwerk
RJ45 Ethernet kabel

HARDWARE-INSTALLATION

Der GWN7605LR kann sowohl an der Wand, als auch an der Deckemontiert werden. Beide Varianten sind nachfolgend beschrieben.

Wandmontage

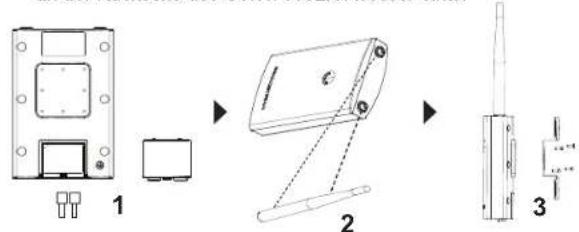

1. Stecken Sie das RJ45 Ethernetkabel in die Netzwerkbuchse am GWN7605LR, anschließend stecken Sie die Abdeckung ein.
2. Stecken Sie die Antennen in den jeweiligen Steckplatz und drehen Sie die Antennen dann im Uhrzeigersinn.
3. Befestigen Sie den Montage-Sockel mit den Schrauben (3,0× 7) and der Rückseite des GWN7605LR AccessPoints.

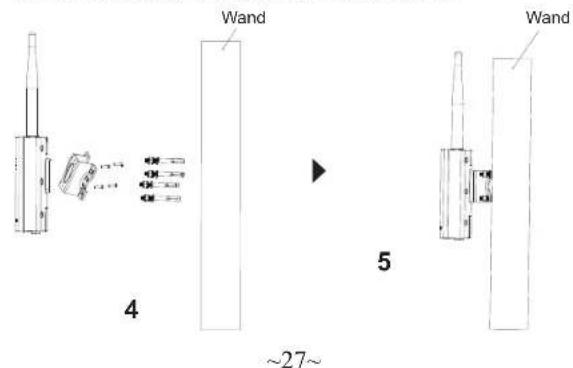

1. Markieren Sie die vier Bohrlicher am gewünschten Montageplatz, bohren Sie anschließend die passenden Löscher für die Basishalterung. Fixieren Sie die Halterung lose.
2. Führn Sie nun den GWN7605LR Access-Point und die Basishalterung zusammen undziehen Sie die Schrauben fest.

Montage an einer Rundstange

Bemerkung: Wir empfehlen das Produkt an der Decke zu montieren, um eine optimale Leistung und Ausleuchtung zu erzielen.

1. Stecken Sie das RJ45 Ethernetkabel in die Netzwerkbuchse am GWN7605LR, anschließend stecken Sie die Abdeckung ein.
2. Stecken Sie die Antennen in den jeweiligen Steckplatz und drehen Sie die Antennen dann im Uhrzeigersinn.
3. Befestigen Sie den Montage-Sockel mit den Schrauben (3,0× 7) an der Rückseite des GWN7605LR AccessPoints.

1. Offen Sie die Montage-Schelle indem Sie die Schrauben gegen den Uhrzeigersinn drehen. Dies kann per Hand, oder mit einem passenden Schraubendreher erfolgen.
2. Führn Sie die Schellen durch den bereits montierten Montage-Socke
3. Legen Sie die Schellen um die Rundstange und drehen Sie die Befestigungsschrauben mit einem Schraubendreher im Uhrzeigersinn fest.

VERBINDEN SIE SICH MIT DEM VOREINGESTELL- TEN Wi-Fi-NETZWERK DES GWN7605LR

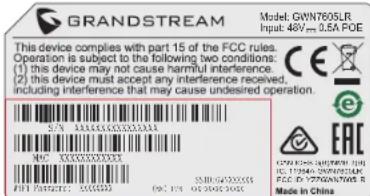

Der GWN7605LR kann als "Stand-alone" Access-Point direkt verwendet werden - oder nach einem Reset auf Werkseinstellungen - Wi-Fi ist in der Grundeinstellung immer aktiviert. Sobald der GWN7605LR mit Strom versorgt und an das Netzwerk angeschlossen ist, sendet der Access-Point eine voreingestelle SSID, diese basiert auf der MAC Adresse des Gerätes (die letzten sechs Ziffern/ Buchstaben der MAC Adresse) sowie einem Zufallspasswort. HINWEIS: Die SSID und Passwortinformationen befinden sich auf dem MAC-Adressen Aufkleber auf der Rückseite des Gerätes.

ZUGANG ZUR KONFIGURATIONSSCHNITTSTELLE Sobald ein Computer zur SSID des GWN7605LR oder im Selben

Netwerk angeschlossen ist, kann nach ihm gesucht werden um so zur Konfigurationschnittstelle zu gelangen:

Methode 1:Suche nach dem GWN7605LR via MAC Adresse

1. Die MAC-Adresse des Gerätes befindet sich entweder auch dem Aufkleber auf der Unterseite des Gerätes, oder auf dem Aufkleber an der Verpackung.
2. Nutzen Sie einen Computer im selbst Netzwerk wie der GWN-7605LR geben Sie die MAC Adresse in den Internet browser ein, halten Sieitte nur diesefoxt:https://gwn.local

Beisiel: Lautet die MAC Adresse des GWN7605LR z.B. 00:0B:82:8B:4E:28 dann tippen Sie dieseitte wie folgt in die Adresszei des Browsers: https://gwn_00b828b4e28.local

Methode 2:Suche nach dem GWN7605LR via GWNDiscoveryTool

1. Laden Sie das GWNDiscoveryTool von der Grandstream Support-Website: http://www.grandstream.com/tools/GWNDiscoveryTool.zip
2. Offnen Sie das GWNDiscoveryTool und klichen Sie auf Scan.

3. Das Tool (Werkzeug) wird alle im Netz installierten GWN7605LR Access-Points finden und deren MAC Adresse sowie die jeweilige IP Adresse anzeigen.

4. Klichen Sie auf Manage Device (Gerät verwalten) um direkt auf die Konfigurationsseite des GWN7605LR zu gelangen oder tippen Sie einfach die angezeigte IP Adresse in die Adresszeile des Browsers.

5. Geben Sie Benutzername und Password ein. Der voreingestellte Administrator-Benutzername lautet "admin", das Zufallspassword befindet sich auf dem Produktaufkleber auf der Rückseite der GWN-7605LR.

Bemerkung:

• Stellen Sie sichere, dass der GWN7605LR nicht schon einem anderer GMN76XX oder einem GWN7000 Router zugeordnet (Paired) ist, da sich ansonsten das Konfigurationsfenster nicht offen latent.
• Ist der GWN7605LR bereits zugeordnet,lös Sie diese Zuordnung oder setzen Sie den Access Point auf Werkseinstellungen zusück.
• Für die Einhaltung der im jeweiligen Anwendungsdstrand gültigen Regularien für Frenquen, Übertragungsbandbreite, Sendeleistung usw. ist der Anwender verantwortlich.
• Um einen oder mehrere GWN7605LR über die Cloud zu verwalten, wechseln Sieitte zu https://www.gwn.cloud
  Informationen zum Verwalten von GWN7605LR über einen lokalen Controller finden Sie unter http://www.grandsstream.com/products/ networking-solutions/wi-fi-management/product/gwn-manager

Die GNU GPL Lizenz ist in der Gerätesoftware hinterlegt und kann über die Web-Schnittstelle unter my_device_ip/gpl licenses (Endgerat_ip/gpl_Lizenz auf gerufen werden. Die Lizenz ist ebenfalls abrufbar unter http://www.grandstream.com/legal/open-source-software. Um eine CD mit der Lizenz zu erhalten, senden Sie unsitte eine Email an [e-mail].

Das ausfuhrliche Benutzerhandbuch kann geladen werden von: http://www.grandstream.com/our-products
