用户手册 GWN7605 GRANDSTREAM

GWN7605LR是一款具有防水和耐高温特性的无线接入点，可为户外 场景提供大范围Wi-Fi信号覆盖的解决方案。GWN7605LR采用2×2:2 MU-MIMO束波成形技术和精密的天线设计，以扩大网络吞吐量、实现高 达250米的Wi-Fi覆盖范围。为了安装和管理更便捷，GWN7605LR既支 持使用无控制器的分布式网络管理设计，内嵌AC控制器（嵌入Web用户 界面中），同时也支持免费云管理平台GWN.Cloud，以及本地Wi-Fi管理 平台GWN Manager。凭借快速漫游、高级QoS、低延迟实时应用、100+ 客户端接入、集成PoE/PoE+双千兆网络端口、以及Mesh、强制网络门户 功能、与潮流网络Wi-Fi话机的无缝对接的特点，GWN7605LR是部署中/ 高级用户密度的中/低端无线网络环境的理想选择。

- 不要尝试打开，拆解或修改设备。 - 不要将本设备暴露在温度-30℃至70℃的工作环境或 -30℃至 80℃的 存环境以外。 - 不要将本设备暴露在环境湿度超过如下范围外的环境中：5- 95％RH （无冷凝）。 - 系统启动或固件升级期间不要中断电源。这可能会损坏设备

GWN7605LR可以通过以下步骤使用PoE或PoE+来供电：

第1步: 将RJ45以太网电缆插入GWN7605LR的网络端口。

1x 安装支架 4x 机牙螺丝 (PM 3.0 x 7)

NET/POE 以太网 RJ45 port (10/100/1000Mbps) 支持PoE/ PoE+. NET 以太网RJ45端口（10/100 /1000Mbps），连接至路由器 或另一 个GWN76xx。 RESET 恢复出厂设置按钮。 按7秒恢复出厂默认设置。

RJ45电缆连接到以太网 供电的（PoE/PoE+） 交换机或者PoE/PoE+

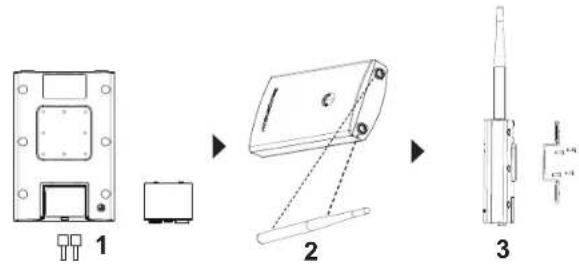

第2步: 将RJ45以太网电缆的另一端插入有PoE/PoE+供电的交换机口 GWN7605LR可安装在墙壁或金属杆上，具体请参照如下步骤进行安装。 4x 膨胀螺丝 2x 天线 GWN7605LR

1. 将以太网电缆（RJ45）连接到正确的GWN7605LR端口并合上后盖。

2. 将天线对准天线连接口并顺时针拧紧。

3. 使用机牙螺丝（PM3.0 x 7）将安装支架固定在GWN7605LR后壳上。

4. 在墙上依照安装支架上的定位孔位置钻4个孔,并在每个孔中打入膨胀

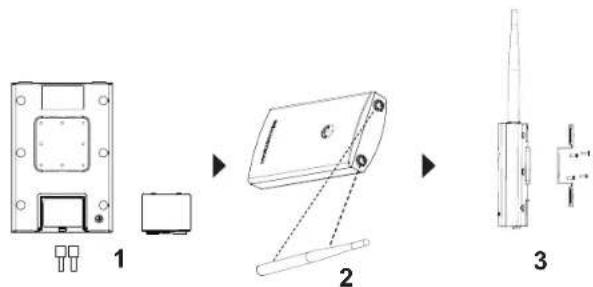

1. 将以太网电缆（RJ45）连接到正确的GWN7605LR端口并合上后盖。

2. 将天线对准天线连接口并顺时针拧紧。

3. 使用机牙螺丝（PM3.0 x 7）将安装支架固定在GWN7605LR后壳上。

5. 拉直捆带的一端并将其穿过安装支架的背部。.

6. 用捆带围住安装杆并借助一字螺丝刀顺时针拧紧闭锁机制。

墙~11~ ~12~ 连接到GWN7605LR默认的无线网络 新的GWN7605LR会有默认的WiFi广播。恢复出厂设置也能使默认Wi-Fi

将GWN7605LR上电起机并连接至网络，GWN7605LR会广播默认的

SSID。 GWN【MAC地址后6位】以及随机密码

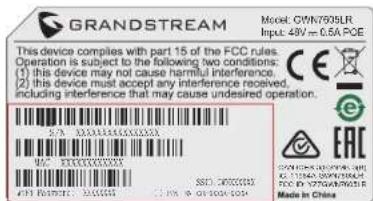

注意： GWN7605LR的默认SSID和随机密码打印在设备的MAC地址贴纸

网。就可以用以下的几种方式来发现并访问GWN7605LR的配置页面：

方法1：用MAC地址来发现GWN7605LR。

1. 在设备的背面的贴纸上，或者设备的外包装盒上可以找到设备的MAC

2. 在连接到GWN7605LR广播的无线网，或GWN7605LR所在的局域网的

电脑上，用浏览器输入网址：https://gwn_<mac>.local

3. 比如：如果GWN7605LR的MAC地址为00:B8:8B:7E:7E:7E，那么则输

入比如：如果GWN7605LR的MAC地址为00:0B:82:8C:4D:FB，那么在浏 览器上输入：https://gwn_000b828c4df8.local。 方法2： 用GWNDiscoveryTool发现GWN7605LR

1. 从下面的连接下载GWNDiscoveryTool:

http://www.grandstream.com/tools/GWNDiscoveryTool.zip

2. 打开GWNDiscoveryTool，并点击Scan（扫描）。

3. 这个软件将帮助你发现局域网下所有的GWN7605LR并显示他们MAC

4. 点击Manage Device（管理设备）后，你将被引导到GWN7605LR的配

置界面。或者也可以通过在浏览器中输入所查找到GWN7605LR的IP

5. 输入管理员用户名和密码登入管理界面（管理员用户名的缺省值为:

admin；缺省密码为随机值，写于GWN7605LR机体的贴纸上）

● 确认GWN7605LR并没有被配对到另一个GWN76XX无线

AP，GWN7000路由器或者GWN Cloud，否则配置界面将会显示设 备 已配对，导致无法登陆配置页面。 ● 如果GWN7605LR已经被配对，请从它的配主那里解除配对，或者 恢复该设备的出厂设置。 ● 遵守当地关于频带、发射功率及其他相关法规是每个用户应尽的责任。 ● 请在https://www.gwn.cloud.进行GWN7605LR的云端管理 。 ● 若想使用本地控制器管理GWN7605LR，请参照http://www.grandstream. com/products/networking-solutions/wi--management/product/gwn-manager GNU GPL许可条款已包含在设备固件中，可以通过设 备的Web用户界面 my_device_ip/gpl_license 进行访问。 也可以通过以下链接访问：http://www. grandstream.com/legal/open-source-software 如果需要包含GPL源代码信息的 CD，请发邮件到 [e-mail] 提交请求 。

预获取详细AP使用信息，请在以下链接中下载GWN7605LR用户手册
