Tipo di prodotto	Punto di accesso Wi-Fi esterno
Marca	Grandstream
Modello	GWN7605 (rif. GWN7605LR)
Norme e bande	Doppia banda 2,4/5 GHz, MU-MIMO 2x2:2
Portata massima	Fino a 250 metri
Clienti simultanei	Fino a 100 per AP
Porte di rete	2 porte Ethernet RJ45 Gigabit (1 con PoE/PoE+)
Alimentazione	PoE/PoE+ (802.3af/at)
Temperatura di funzionamento	Da -30 °C a 70 °C
Temperatura di stoccaggio	Da -30 °C a 80 °C
Umidità di funzionamento	5 % a 95 % UR (senza condensa)
Montaggio	A parete o su palo
Gestione	Interfaccia web integrata, GWN Cloud, GWN Manager
QoS avanzata	Sì, per applicazioni in tempo reale
Portale captive	Sì
Rete mesh	Sì
Protezione esterna	Custodia stagno e resistente al calore
Precauzioni di sicurezza	Non aprire, non esporre fuori dall'intervallo di temperatura, non spegnere durante l'aggiornamento
Certificazioni	Non comunicato

Domande frequenti - GWN7605 GRANDSTREAM

Come ripristinare il GWN7605 alle impostazioni di fabbrica?

Premere il pulsante RESET per 7 secondi con una graffetta o un utensile sottile. Il LED lampeggerà e l'AP si riavvierà con le impostazioni predefinite.

Quali sono l'SSID e la password predefiniti?

L'SSID predefinito è GWN seguito dalle ultime 6 cifre dell'indirizzo MAC (es: GWN00B828). La password è stampata sull'etichetta MAC dell'unità.

Come accedere all'interfaccia di configurazione?

Collegate il computer all'SSID predefinito o alla stessa rete. Utilizzate l'URL https://gwn_[mac].local (sostituire [mac] con l'indirizzo MAC senza ':') o utilizzate lo strumento GWNDiscoveryTool.

Come montare il GWN7605 su un palo?

Fissate il supporto di base all'AP, quindi aprite le fascette metalliche ruotando il meccanismo di bloccaggio in senso antiorario. Avvolgete le fascette attorno al palo e stringete ruotando in senso orario con un cacciavite a testa piatta.

Quale tipo di alimentazione è necessario?

L'AP può essere alimentato tramite uno switch PoE/PoE+ (802.3af/at) o un injector PoE. Collegate il cavo Ethernet alla porta NET/POE.

Quanti client possono connettersi contemporaneamente?

Il GWN7605 supporta fino a 100 client simultanei per punto di accesso, ideale per distribuzioni a media densità.

Qual è la portata massima del Wi-Fi?

La portata può raggiungere 250 metri all'esterno, grazie alle antenne ad alte prestazioni e alla costruzione robusta.

Posso gestire più AP senza controller?

Sì, ogni AP integra un controller distribuito. Potete anche utilizzare GWN Cloud o GWN Manager per una gestione centralizzata.

Il GWN7605 è compatibile con i telefoni IP Wi-Fi Grandstream?

Sì, offre una connessione trasparente con i telefoni IP Wi-Fi Grandstream, con supporto della QoS per la voce.

Cosa fare se l'interfaccia di configurazione non è accessibile?

Verificate che l'AP non sia già associato a un controller (GWN7000, GWN Cloud, ecc.). In tal caso, dissociate o ripristinate l'AP. Assicuratevi di essere sulla stessa rete.

MANUALE UTENTE GWN7605 GRANDSTREAM

Fax: [phone]

www.grandsstream.com

Questo punto di accesso Wi-Fi a lungo raggio è stato progettato per fornire una copertura esteda es è l'ideale per soluzioni Wi-Fi per esterni grazie al suo rivestimento impermeabile e alla Tecnologia di resistenza al calore. Il GWN7605LR è dotato di 2x2:2 MU-MIMO dual band e di un'antenna sofisticata in grado di sfruttare al massimo le capacità di rete e con un raggio di copertura Wi-Fi fino a 250 metri. Il GWN7605LR è facile da INSTALLARE gestire, grazie al suo designe di gestione di rete distribuita in cui la centralina è inclusa nell'interfaccia utente Web del prodotto. Il GWN7605LR è inoltre supportato da GWN Cloud e GWN Manager, le piattaforme di gestione Wi-Fi cloud e on-premise di Grandstream. E I'AP Wi-Fi ideale per l'installazione di sistemi con Tecnologia Wi-Fi voice-over e offerte una connessione perpetta per i Telefoni IP Grandstream con Wi-Fi. Con supporto per QoS avanzato, applicazioni in tempo reale a bassa latenza, reti mesh, captive portal, 100+ dispositivi client contemporanei per AP e doppiia porta di rete Gigabit con PoE/PoE+, il GWN7605LR è ideale per la distribuzione di ambienti di rete wireless medio/bassi con densità utente medio-avanzata..

PRECAUZIONI

Non tentare di aprire, smontare o modificare il dispositivo.
Non esporre il dispositorio a temperature esterne alla gamma da -30°C a 70°C per il funzionamento e alla gamma da -30°C a 80°C per la conservazione.
Non esporre GWN7605LR ad ambienti fuori dal seguente intervallo di umidita: 5-95% UR (senza condensa).
Non spegnere/accendere il GWN7605LR durante l'avvio del systemo o l'aggiornamento del firmware. Ciò potrebse camportare il danneggiamento del firmware e il malfunzionamento dell'unità.

CONTENUTO DELLA CONFEZIONE

Punto di accesso GWN7605LR

2x Antenne

1x Supporto base

1x Guida installazione rapida

4xViti (PM3.0×7)
2x supporti metallo
4x Viti di espansione

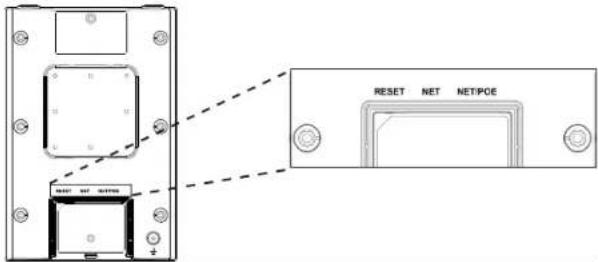

PORTE GWN7605LR

Porta Descrizione
NET/POE	Porta Ethernet RJ45 (10/100/1000Mbps) che supporta PoE/PoE+.
NET Porta E	Ethernet RJ45 (10/100/1000Mbps) al proprio router o altri GWN76xx.
RESET Pulsante ripristino di fabbrica. Premere per 7 secondi per ripristinare le impostazioni predefinite di fabbrica.

GWN7605LR possono essere alimentati usando I'interrutlore PoE/PoE+ mediante i passi seguenti:

Passo 1: Collegare il cavo Ethernet RJ45 alla porta di rete del GWN 7605LR.

Passo 2: Collegare l'altra estremita nella porta uplink dell'interruttore power over Ethernet (PoE/PoE+).

Porta di rete
Cavo Ethernet RJ45 a interruptore Alimentazione su Ethernet (PoE/POe+)

INSTALLAZIONE HARDWARE

Il GWN7605LR prevee un montaggio orizzontale a soffitto o verticale a parete supra un supporto metallico.Seguire le istruzioni per una corretta installmente.

Supporto montaggio a parete

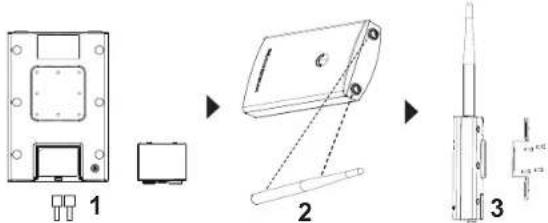

1. Collegare il cavo Ethernet (RJ45) alle porte corrette del vostro GWN7605LR e inserire la staffa di copertura.
2. Collegare agli antenna ad un connettore di antenna ruotandolo in senso orario.
3. Fissare la staffa della base con viti (PM 3,0 x 7) sul retro del punto di accesso GWN7605LR.

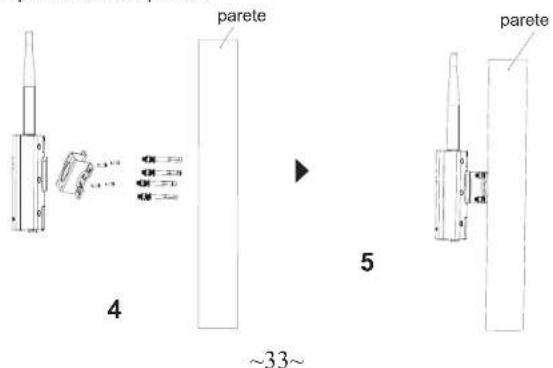

1. Praticare quattro fori sulla parete, riferendosi a quelli presenti sulla staffa di base. Quindi fissare una vite di espansione in ciascun foro.
2. Montare il GWN7605LR assicurando la staffa di base con le viti di espansione sulla parete.

Montaggio su palo

Note: Montaggio a soffitto è raccomandato per prestazioni di copertura ottimali.

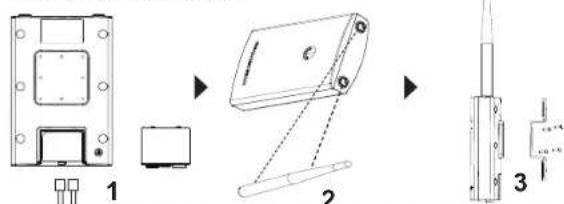

1. Collegare il cavo Ethernet (RJ45) alle portecorre t del vostro GWN7605LR e insere la staffa di copertura.

2. Collegare agli antenna ad un connettore di antenna ruotandolo in senso orario.

3. Fissare la staffa della base con viti (PM 3,0 x 7) sul retro del punto di accesso GWN7605LR.

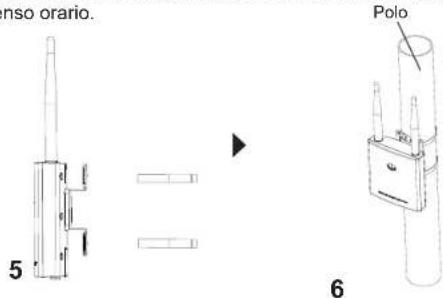

1. Aprière le cinghie metalliche ruolando il meccanismo di bloccaggio in senso antiorario. É possible allentarlo a mano o usare un cacciavite a testa piatta..
2. Raddrizzare l'estremita delle cinghie metalliche e farlo scorrere attra- verso il retro della staffa della base.
3. Avvolgere il cinturino metallico attorno al palo e utilizzare un caccia-vite a testa piatta per stringere il meccanismo di bloccaggio rotando-lo in senso orario. Polo

\~34\~

COLLEGAMENTO DEL GWN7605LR ALLA RETE WI-FI PREDEFINITA

GWN7605LR più essere usato come punto di accesso indipendente o dopo il ripristino alle impostazioni di fabbrica con Wi-Fiabilitato come predefinito.

Dopo l'accensione del GWN7605LR e il collegamento alla rete, GWN7605LR trasmetterà un SSD predefinito basato sul suo indirizzo MAC GWN[ultimate 6 cifre del MAC] e una password casuale.

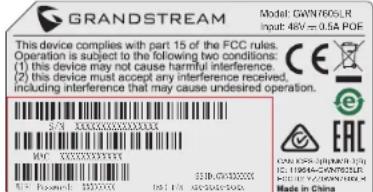

Note: La informazioni password e SSID predefinito di GWN7605LR sono stampate sul'etichetta MAC dell'unità.

ACCESSO ALL'INTERFACCIA DI CONFIGURAIZIONE

Un computer collegato all'SSID del GWN7605LR o alla stessa rete del GWN7605LR cui scopire e accedere all'interfaccia di configurazione usoando uno dei seguenti metodoi:

Metodo 1: Scoprine GWN7605LR using il suo indirizzo MAC

1. Individuare il mac address sull'etichetta posizionata nella parte bassa dell'apparato o sulla confinezione.
2. Da un computer collegato alla stessa rete del GWN7605LR, digitiare il seguente indirizzo usingo l'indirizzo MAC del GWN7605LR sul proprio browser https://gwn_.local

Esempio: se un GWN7605LR ha come indirizzo MAC 00:0B:82:8B:4E:28, è possibile accedere a questa unità digitando

https://gwn_000b828b4e28.local sul browser.

Metodo 2: Scoprine GWN7605LR using GwNDiscovery-Tool

1. ScariCare e installare GWNDiscoveryTool dal link seguente: http://www.grandsstream.com/tools/GWNDiscoveryTool.zip
2. Aprire il GWNDiscoveryTool e fare cli c su Scan.

3. Il tool scopirà tutti i punti di accesso GWN7605LR collegati alla reteizzatoismo i loro indirizzizi MAC e IP.

4. Fare cli su on Gestisci dispositivo per essere reindirizzati direttamente all'interfaccia di configurazione GWN7605LR o digitare manualemente l'indirizzo IP visualizzato sul proprio browser.

5. Immettere nome utente e password per accedere. (Lo username di default dell'amministratore è "admin" e la password casuale di default più essere trovata sull'etichetta del GWN7605LR).

Nota :

• Assicurarsi che il GWN7605LR non sua ricerca accappiato con un'alto Punto di accesso GWN76XX come slave, o seriese router GWN7000, GWN Cloud altrimenti non è possible accederate all'interfaccia di configurazione.
• Se il GWN7605LR è gli accopiato, scollegarlo prima o effettuire un ripristino alle impostazioni di fabbrica.
• E' responsabilità del cliente assicurarsi della conformità alle regolamenti aziioni locali in termini di bande di frequenza, potenza di trasmissione e altri.
  Per la gestione del GWN7605LR sul cloud,fare riferimento a https://www. gwn.cloud.
  Per gestire GWN7605LR sul controller locale, fare riferimento a http://www.grandstream.com/products/networking-solutions/wi-fi-management/product/gwn-manager.

I termini della licenza GNU GPL sono incorpatori nel firmware del dispositivo e sono accessibili tramite l'interfaccia utente Web del dispositivo a: ip_dispositivo/gpl_licensure. É anche possibile accedervi all'dinirizzo:

Per ottenere un CD con informazioni sul codice sorgente GPL, si prega di inviare una richiesta scritta a [e-mail]

Scaricare il manuale utente dettagliato da:

Passo 1: Collegare il cavo Ethernet RJ45 alla porta di rete del GWN-7605LR.

Passo 2: Conecte a outra ponta na porta do switch PoE/PoE+ (Power over Ethernet).

Cabo ethernet RJ45 para o switch PoE/PoE+ (Power over Ethernet)
