MANUAL DE UTILIZADOR GWN7605 GRANDSTREAM

• Não tenteAbrir,desmontar,ou modificar o disposicao.
• Não expor o disposicao a temperatas para do intervalo dos -30 °C ate os 70 °C em operacao e o intervalo dos -30 °C ate os 80 °C em armazenamento.
• Não exponha este disposito em ambientes com umidade para do intervalo: 5-95% HR (sem condensação).
• Não desígue e ligue a energia do GWN7605LR durante o reinicio do sistema ou durante a atulização de firmware. Você pode corromper o firmware e fazer a avaria do dispositivo.

4x Parafuso (PM 3.0 x 7)
2x Cinta de metal
4x Parafusos de expansão

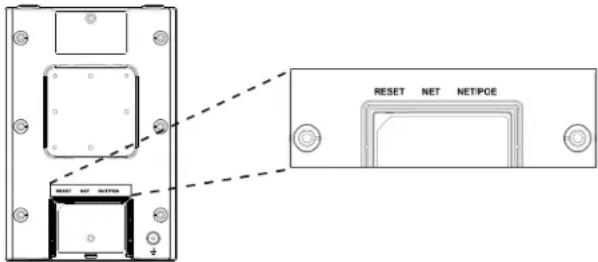

PORTAS DO GWN7605LR

Porta Descrição

NET/POE Porta Ethernet RJ45 (10/100/1000Mbps) suporta PoE/ PoE+.
NET Portas	Ethernet RJ45 (10/100/1000Mbps) para conectar o seu roteador ou除外 GWN76xx.
RESET Tec	a de reset de fábrica. Pressionar durante 7 segundos para restabelecner as configurações aos padrões de fábrica.

INICIANDO E CONNECTANDO O GWN7605LR

O GWN7605LR pode ser alimentado utilizing um switch PoE/PoE+靼 do seguintes instruções:

INSTALAÇÃO DO HARDWARE

O GWN7605LR pode ser instalado na parede ou em uma barra metalica. Por favor consulte os passos listados abaixo para a correta instalação.

Montagem na Parede

1. Conecte o cabo de rede (RJ45) à porta correspondente no seu GWN7605LR e cologne a tampa protetora.
2. Conecte cada antenna ao conector correspondente girando a mesma no sentido horario.
3. Coloque a base de montagem e segure com os parafusos (PM 3.0 x7) na parte traseira do AP GWN7605LR.

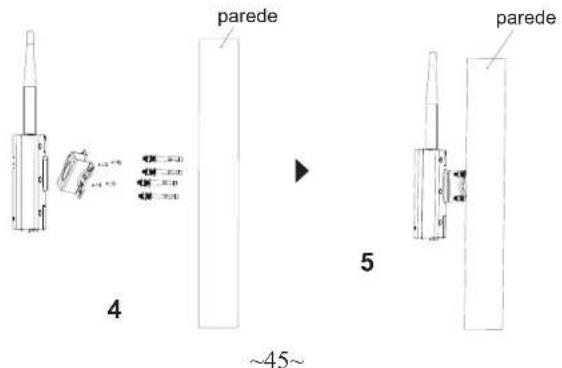

1. Faça quatre furos na parede,'utilizando como guía, as posções dos furos que está no suporte base. Depois, fixe um parafuso de expansão em cada furo.
2. Coloque e fixe o GWN7605LR segurando-o ao suporte base que foi colocado previamente na parede.

Montagem no poste

Nota: A montagem no teto é recomendada para um otimo desempenho de cobertura.

1. Conecte o cabo de rede (RJ45) à porta correspondente no seu GWN7605LR e colque a tampa protetora.
2. Conecte cada antenna ao conector correspondente girando a mesma no sentido horario.
3. Colque a base de montagem e segure com os parafusos (PM 3.0 x 7) na parte traseira do AP GWN7605LR.

1. Abra asCNTAs metallicas rotando o mecanismo de bloqueio no sentido anti horario. Voce pode fazer isto com a mao ouutilizarouuma chave de fendas.
2. Endireite a extremidade das tiras de metal e deslize à parte deTRS da base de suporte.
3. Enrole a tira de metal ao redor do poste e use uma chave de fenda para aperture o mecanismo de travamento girando-o no sentido horario.

O GWN7605LR pode ser'utilizzato como um access point independente ao momento de partir a caixa, ouAFPs um reset de fabrica com o Wi-Fi habilidades por padrão.

Deposits de abrir a caixa do GWN7605LR e conecta-lo à rede, o GWN7605LR irá transmitir o SSD padrão baseado no endereço MAC GWN[últimos 6 digitos da MAC] e uma senha alétrácia.

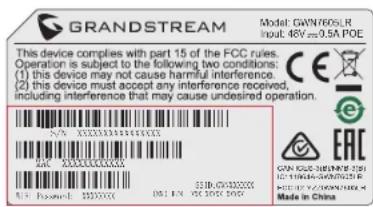

Aviso: A informação do SSD e senha padrão do GWN7605LR está impressos na etiqueta da MAC do disposicao.

ACESSARÀINTERFACEDECONFIGURAÇÃO

Um computador conectao ao SSID do GWN7605LR, ou em a mesma rede que o GWN7605LR pode descrir e acessar a interface de configuração utilizing um dos métodos Mentionados abaixo:

Método 1: Descobrir o GWN7605LR'utilizando o endereço MAC

1. Localize o endereço MAC na etiqueta que está na parte de baixo do disposicao, ou na embalagem.
2. A partir do computador concretado na mesma rede que o GWN-7605LR, colque no seu navelgador o endereco https://gwn< mac>.local'utilizando o endereco MAC do GWN7605LR.

Exemplo: se um GWN7605LR possui o endereço MAC 00:0B:82:8B:4E:28, esta unidade pode ser acessada colocando o endereço https://gwn_000b828b4e28.local no seu navigador.

Método 2: Descobrir o GWN7605LR'utilizando o GWNDiscoveryTool

1. Baixar o GWNDiscoveryTool a partir do link: http://www.grandstream.com/tools/GWDDiscoveryTool.zip
2. Abrir o GWNDiscoveryTool, e clique em Scan

3. A ferramenta irá descobrir todos os Access Points GWN7605LR conectados à rede, exibindo os endereços MAC e IP.

4. Clique em Manage Device para ser direcionado diretamente à interface de configuração do GWN7605LR, ou colquemanualmente no navigador o endereço IP exibido.

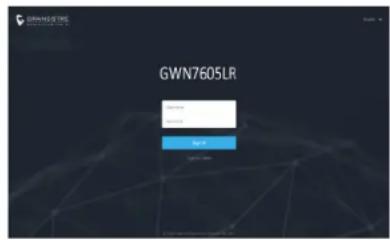

5. Colque o nome de usuario e a senha para fazer o login. (O nome de usuario padrão para o administrador é "admin" e a senha aleatoria predeterminada pode ser encontrar na etiqueta do GWN7605LR).

Nota :

• Confirma que o GWN7605LR não está emparelhado como escravo com outras Access point GWN76XX, ou com algumas Router de uma série GWN7000, caso contrario a interface de configuração não pode ser acessada.
• Se o GWN7605LR está emparelhado, emPrimeiro lugar desparelhe o dispositivo ou aplicou um reset de fabrica.
• É responsabilité do cliente asseguar o cumprimento das regulamenteçes locais para as bandas de frequência, para a potência de transmissao e outras.
• Para gerenciar o GWN7605LR a partir da plataforma na nuvem, por favor consulta o link https://www.gwn.cloud
• Para gerenciar o GWN7605LR sobre o controlador local, consulte http://www.grandsstream.com/products/networking-solutions/wi-fi-management/product/gwn-manager.

Os termos de licença GNU GPL está��tro do firmware do dispositoivo e você pode visualizar o documento atraves da interface web do dispositovo, em my device_ip/gpl LICENSE. Temm, pode visualizar o documento atraves do site: http://www.grandstream.com/legal/open-source-software

Para obter um CD com a informação do)c原标题 fonte GPL, por favor Solicite-o atraves de [e-mail]

Para o manual do usuario detalto, faça o download desde:
