MODE D'EMPLOI ES 7700 METABO

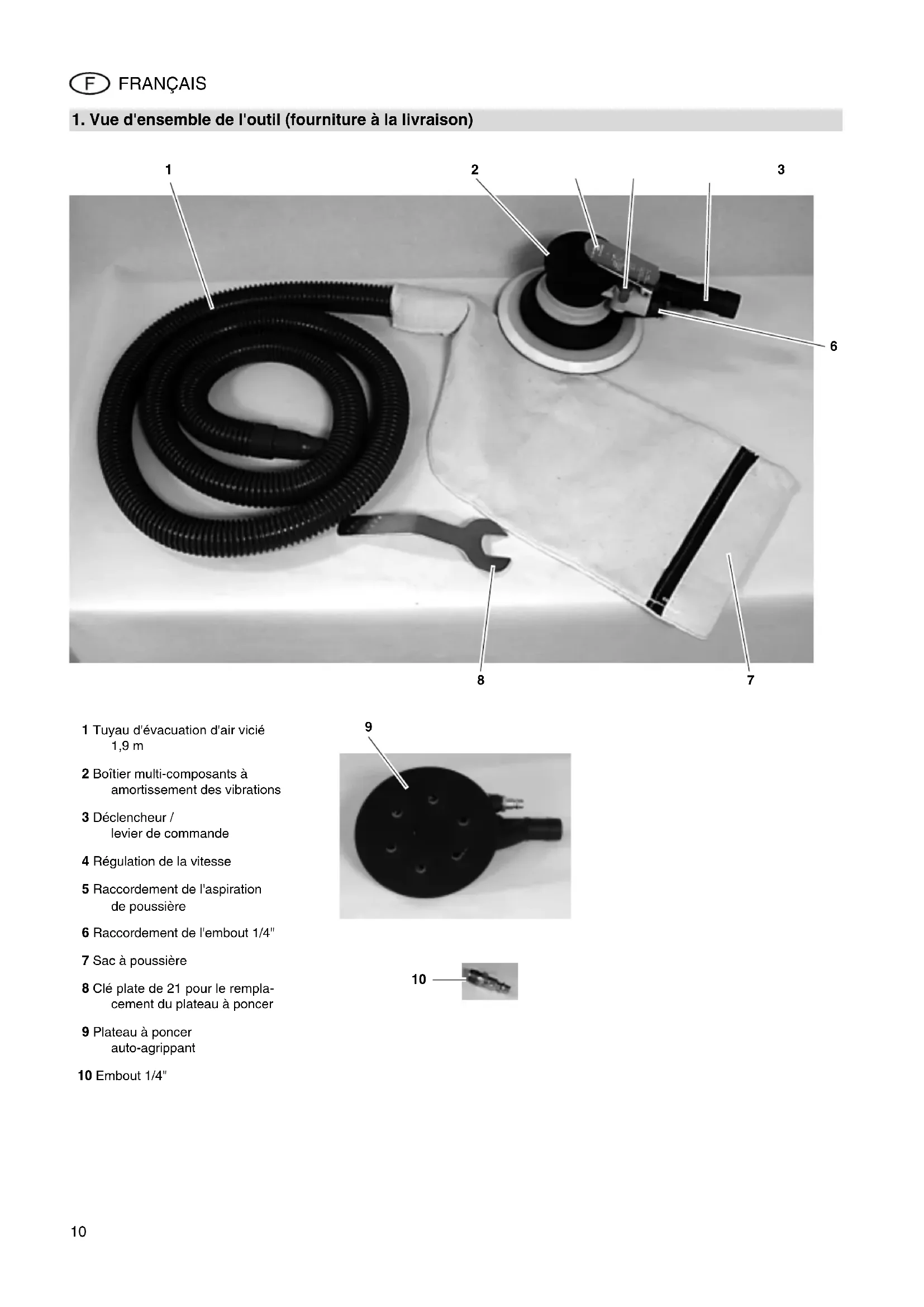

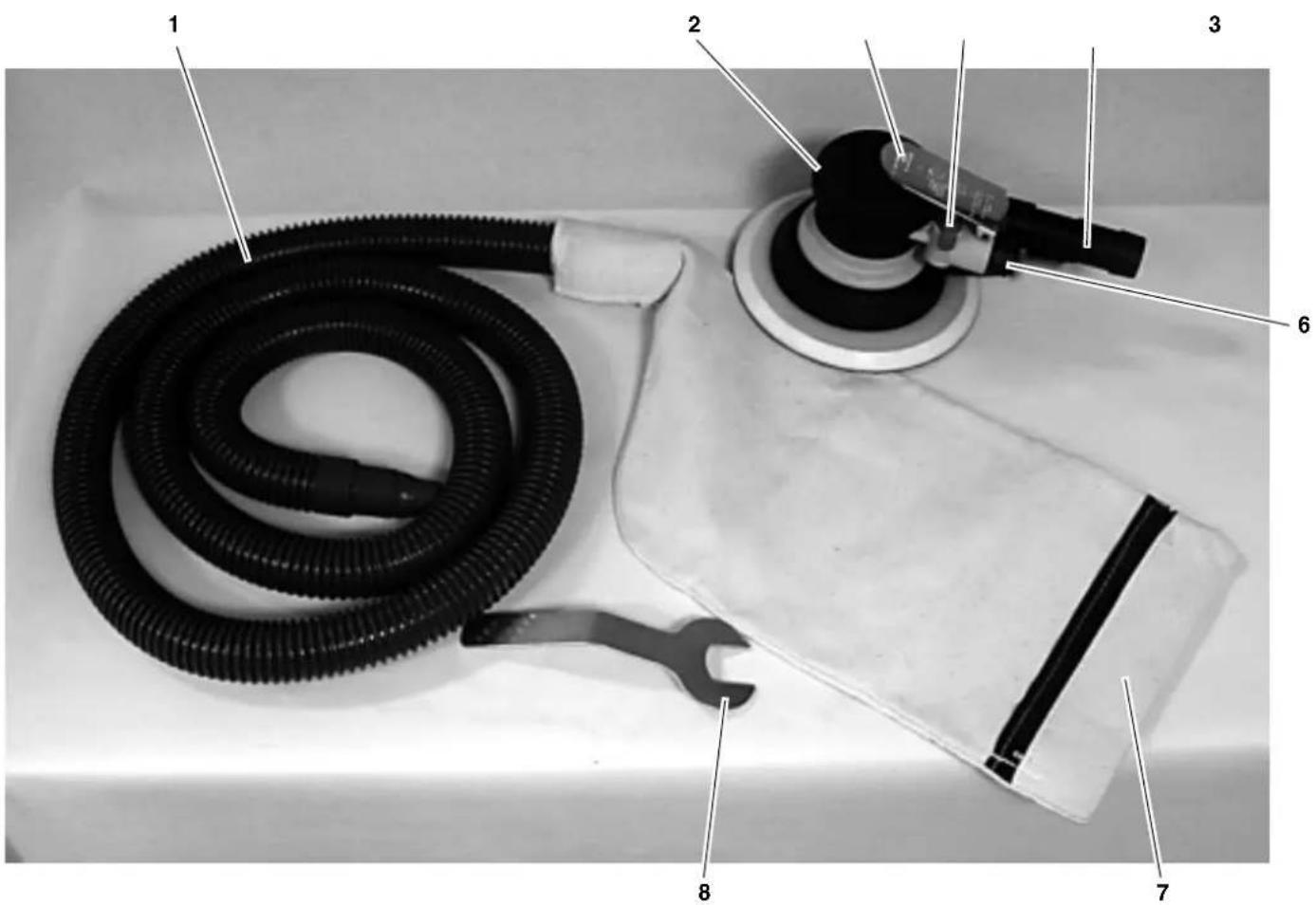

1. Vue d'ensemble de l'outil (fourniture à la livraison)

1 Tuyau d'évacuation d'air vicié 1,9 m 2 Boîtier multi-composants à amortissement des vibrations 3 Déclencheur / levier de commande 4 Régulation de la vitesse 5 Raccordement de l'aspiration de poussière 6 Raccordement de l'embout 1/4" 7 Sac à poussière 8 Clé plate de 21 pour le rempla- cement du plateau à poncer 9 Plateau à poncer auto-agrippant 10 Embout 1/4"

XK0038F2.fm Instructions d'utilisation FRANÇAIS11 FRANÇAIS

1. Vue d'ensemble de l'outil

(fourniture à la livraison)..........10

2. À lire en premier ! .....................11

3. Sécurité......................................11

3.1 Utilisation conforme aux

prescriptions ...............................11

3.2 Consignes de sécurité

générales....................................11

4. Fonctionnement........................12

4.1 Avant la première mise en

4.3 Remplacement de la feuille

abrasive ......................................12

4.4 Remplacement du plateau à

poncer.........................................12

5. Maintenance et entretien..........12

9. Caractéristiques techniques....13

Ces instructions ont été conçues de façon à permettre à l'utilisateur de tra- vailler rapidement et sûrement avec son outil. Voici quelques indications de lec- ture de ces instructions :

• Lire entièrement ces instructions avant de mettre en marche l'outil. Respecter en particulier les instruc- tions de sécurité.

• Si des dommages dus au transport sont constatés pendant le déballa- ge, en informer aussitôt le reven- deur. Ne pas mettre l'outil en mar- che !

• Ces instructions d'utilisation s'adres- sent à des personnes possédant des connaissances de base techni- ques concernant le maniement d'outils tels que celui décrit ici. Nous recommandons aux personnes ne disposant pas de ces bases de se faire assister par des personnes plus expérimentées.

• Conserver toute la documentation fournie avec l'appareil afin de pou- voir la consulter ultérieurement en cas de besoin. Conserver le justifi- catif de paiement pour éventuelle- ment faire appel à la garantie.

• En cas de vente ou de location de l'appareil, fournir également ces ins- tructions. Le fabricant décline toute responsabilité en cas de dommages dus au non-res- pect de ces instructions. Les informations des présentes instruc- tions sont caractérisées comme suit : Danger ! Avertissement d'un ris- que de blessure ou de pollution. Attention ! Avertissement d'un ris- que de dommage maté- riel. − Les numéros des illustrations (1, 2, 3, ...) − caractérisent les différentes pièces ; − se suivent en ordre croissant. − Les manipulations à effectuer dans un ordre précis sont numérotées. − Les manipulations à effectuer sans ordre précis sont précédées d'un point. − Les listes sont caractérisées par des tirets.

3.1 Utilisation conforme aux

prescriptions Cette ponceuse excentrique est un outil pneumatique destiné à un usage artisa- nal. Elle peut être utilisée pour poncer, polir et préparer les surfaces. Cet appareil ne doit être entraîné que par un compresseur à air comprimé. La pression de travail maximale indiquée dans les caractéristiques techniques ne doit pas être dépassée. Ne pas faire fonctionner cet appareil avec des gaz explosibles, combustibles ou présentant un danger pour la santé. Toute autre utilisation est contraire aux prescriptions. Une utilisation non conforme aux prescriptions, des modifi- cations apportées à l'appareil ou l'emploi de pièces qui n'ont pas été contrôlées ni approuvées par le fabricant peuvent entraîner des dommages imprévisibles !

3.2 Consignes de sécurité

• Tenir compte des consignes de sécurité suivantes afin d'exclure les risques de blessures ou de domma- ges matériels.

• Respecter les consignes de sécurité particulières dans les différents cha- pitres.

• Tenir compte le cas échéant des prescriptions relatives à la sécurité du travail ou à la prévention des accidents concernant le maniement des compresseurs et des outils à air comprimé.

Principaux dangers !

• Maintenir le lieu de travail en ordre – un désordre sur le lieu de travail peut entraîner des accidents.

• Il convient de rester vigilant. N'utili- sez pas cet outil si vous n'êtes pas concentré.

• Maintenir les enfants et les autres personnes à distance du poste de travail.

• Les outils pneumatiques doivent être conservés hors de la portée des enfants.

• Cet outil ne doit être raccordé à un com- presseur que par un raccord rapide.

• Ne travailler aucune matière dange- reuse pour la santé.

• Des étincelles peuvent se produire lorsque vous utilisez l'outil. Ne pas s'en servir à proximité de matériaux, de liquides ou de gaz inflammables.

• La poussière de ponçage est inflam- mable. Veiller à limiter la quantité de matières inflammables et à vider régulièrement le sac à poussière.

• Éviter que la poussière de ponçage ne se soulève lors du vidage du sac à poussière. Ne pas inhaler la pous- sière de ponçage.

• Ne pas toucher de pièce en rotation.

• Débrancher l'alimentation en air comprimé : − avant de remplacer les feuilles abrasives ou le plateau à poncer, − avant de remédier à une défaillance ou − lorsque l'outil est laissé sans sur- veillance.

• N'utiliser que les feuilles abrasives et plateaux à poncer destinés à cet outil.

Danger dû à un équipement de protection personnel insuffisant !

• Porter une protection acoustique.

Danger dû à une défaillance de l'outil !

• Ne pas réparer l'outil soi-même ! Les travaux de réparation sur les compresseurs, les ballons et les appareils pneumatiques doivent être exécutés par des professionnels.

• Les vibrations peuvent se transmet- tre à l'ensemble du corps et en parti- culier aux bras et aux mains. Des vibrations très fortes ou permanen- tes peuvent entraîner des lésions du système nerveux et vasculaire. Table des matières

2. À lire en premier !

• Protéger l'appareil de la poussière et des saletés ; cela concerne en particulier l'alimentation en air com- primé et les éléments de com- mande.

• S'assurer que la pression de travail maximale indiquée dans les carac- téristiques techniques n'est pas dépassée. La pression de travail doit être réglée au moyen d'un détendeur.

• Ne pas surcharger l'outil – ne l'utili- ser que dans la plage de puissance indiquée dans les caractéristiques techniques.

• Ne jamais laisser l'outil tourner à vide de manière prolongée.

4.1 Avant la première mise

• Placer la feuille abrasive sur le pla- teau à poncer en vérifiant la position des trous d'aspiration.

4.2 Utilisation de l'outil

Attention ! Bien lubrifier l'outil avec de l'huile pneumatique afin de prolonger sa durée de vie. Cela peut se faire de la manière suivante : − au moyen d'une unité d'entretien avec graisseur sur le compres- seur ; − au moyen d'un lubrificateur ins- tallé dans la conduite à air com- primé ou directement sur l'outil à air comprimé. − Mettre environ 3 à 5 gouttes d'huile pneumatique dans l'ali- mentation à air comprimé pour 15 minutes de service (utilisation continue).

1. Raccorder le sac à poussière.

2. Régler la pression de travail sur le

compresseur (consulter les caracté- ristiques techniques pour connaître la pression de travail admissible).

3. Relier l'outil à l'alimentation en air

comprimé par le raccordement rapide.

4. Pour mettre en marche :

− Enfoncer complètement le levier. − Régler la vitesse sur le dispositif de réglage de la vitesse.

5. Maintenir la feuille abrasive sur la

surface à travailler en exerçant une pression légère et régulière.

• N'utiliser que les feuilles abrasi- ves destinées à cet outil.

• Avant toute intervention de main- tenance, débrancher l'alimenta- tion en air comprimé.

1. Retirer l'ancienne feuille abrasive du

2. Placer la nouvelle feuille abrasive

sur le plateau à poncer en contrôlant la position des trous d'aspiration.

4.4 Remplacement du pla-

Danger ! Avant toute intervention de maintenance, débrancher l'alimenta- tion en air comprimé.

1. Glisser la clé plate sur l'écrou de

maintien entre le manchon en plasti- que et le plateau à poncer.

2. Dévisser l'ancien plateau à poncer

dans le sens contraire des aiguilles d'une montre en utilisant la clé plate comme contre-clé.

3. Visser fermement le nouveau pla-

teau à poncer dans le sens des aiguilles d'une montre en utilisant la clé plate comme contre-clé.

Danger ! Avant toute intervention de maintenance, débrancher l'alimenta- tion en air comprimé. Les travaux de maintenance et de réparation autres que ceux décrits dans ce chapitre ne doivent être exé- cutés que par du personnel compé- tent.

• Contrôler les assemblages par vis et les resserrer à fond en cas de besoin.

• Si l'outil n'est pas lubrifié au moyen d'une unité d'entretien ou d'un lubri- ficateur, ajouter manuellement 3 à 5 gouttes d'huile pneumatique par le raccord d'air comprimé toutes les 15 minutes (utilisation continue).

• Ne pas laisser l'outil sans protection en plein air ou dans un environne- ment humide.

• Huile pneumatique 0,5 litre Huile spéciale pour outils pneumati- ques, unités d'entretien et lubrifica- teurs. Numéro d'article 090 100 8540

• Lubrificateur de filet intérieur R3/8" À installer directement sur les outils pneumatiques. Le niveau d'huile sera toujours visible à travers le regard. Numéro d'article 090 105 4592

• Articulation d'entrée d'air rotative et à bascule DKG 1/4" À installer directement sur les outils pneumatiques. Améliore la mobilité de l'outil. Numéro d'article 090 106 0991

• Notre gamme comprend un large choix de feuilles abrasives adhési- ves Ø 150 mm en corindon, de grain P 40 à P 400.

Danger ! Les travaux de réparation des outils pneumatiques doivent être effectués exclusivement par des élec- triciens spécialisés ! Les outils qui nécessitent une réparation peuvent être envoyés à la succursale du service après-vente de votre pays dont l'adresse figure avec la liste des pièces de rechange. Prière de joindre une description du défaut constaté à l'outil expédié. Le matériau d'emballage de la machine est recyclable à 100 %. Les machines et accessoires électriques qui ne sont plus utilisés contiennent de grandes quantités de matières premiè- res et de matières plastiques précieuses pouvant être également recyclées. Ces instructions ont été imprimées sur papier blanchi sans chlore.

5. Maintenance et entretien

9. Caractéristiques techniques

Modèle ES 7700 Consommation d'air l/min 550 Pression maximale admissible bar 6,3 Vitesse de rotation tr/mn 12000 Course mm 5 Diamètre du plateau à poncer mm 150 Vibration (valeur efficace pondérée de l’accélération) Incertitude K m/s

3,57 1,79 EN ISO 15744 Niveau de puissance acoustique L

Incertitude K dB (A) dB (A) dB (A) 97,7 86,7 4,0 Dimensions : longueur x largeur x hauteur mm 230 x 108 x 148 Poids kg 0,9614 NEDERLANDS
