BRUKSANVISNING ES 7700 METABO

Vi försakrar på egel ansvar attenna prodkti overensätmer med foljande standarder enigt bestammelserna i direktiven*

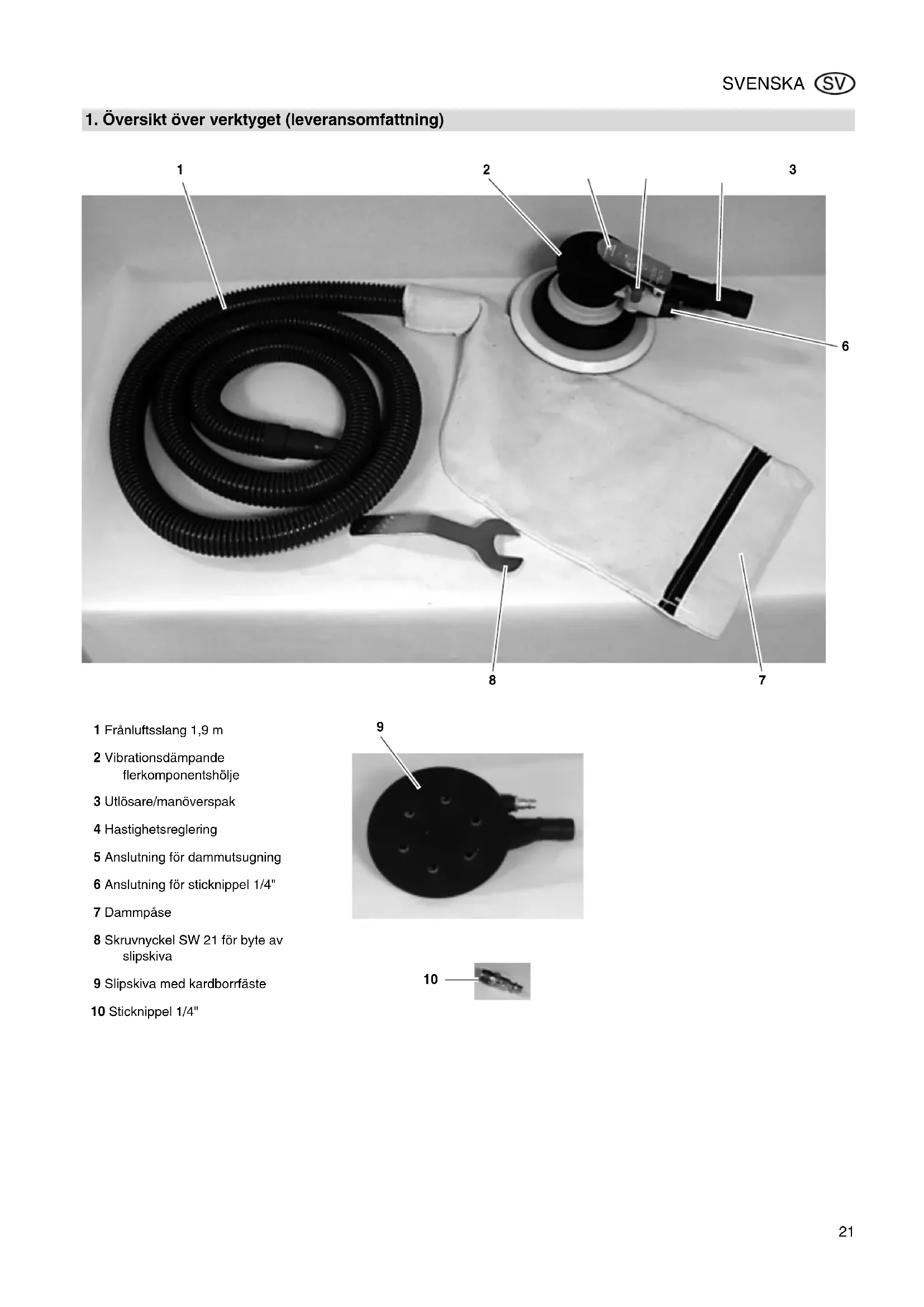

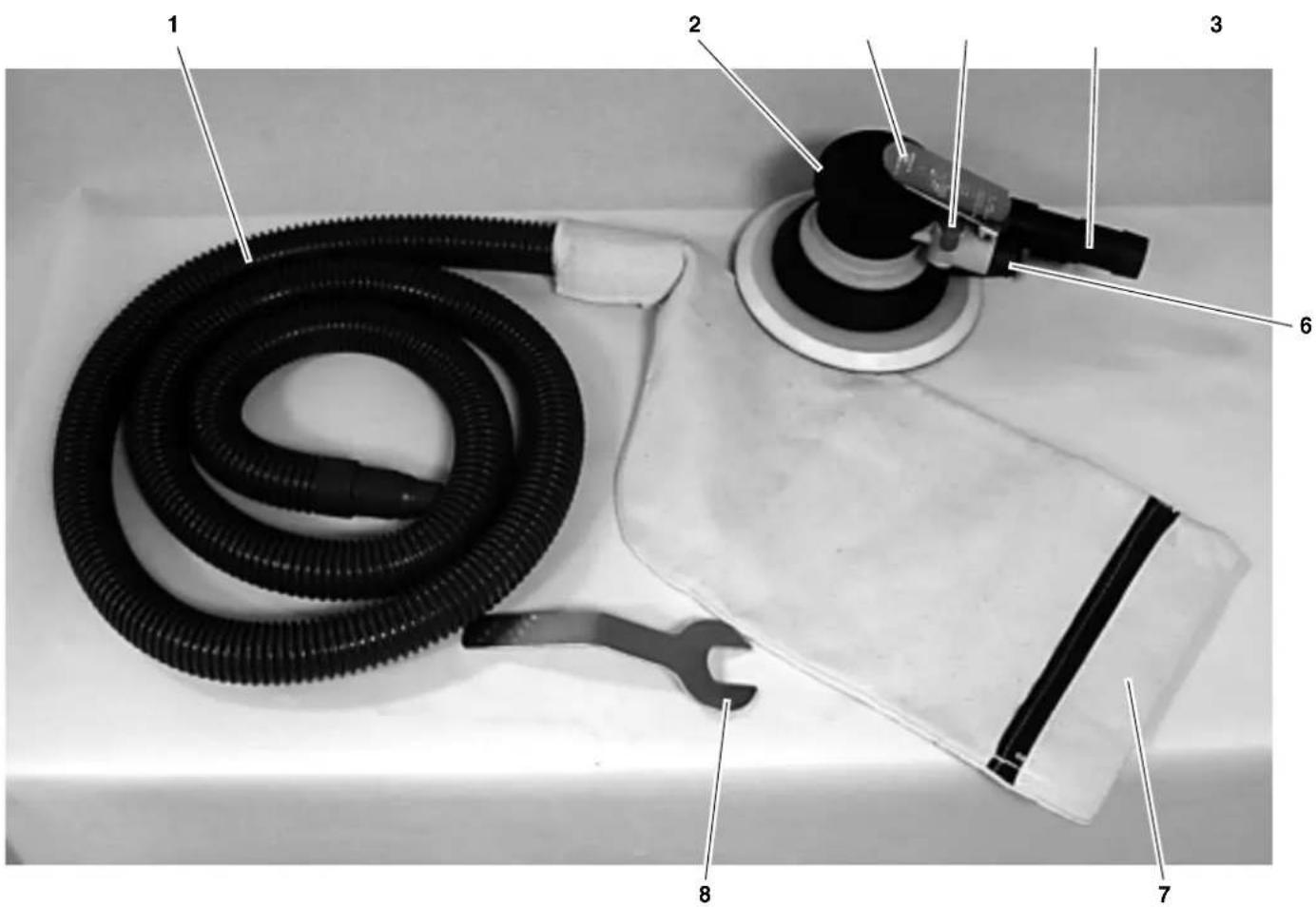

1. Oversikt over verktyget (leveransomfattning)

1 Franluftsslang 1,9 m
2 Vibrationsdampande flerkomponentshtolje
3 Utlösare/manöverspak
4 Hastighetsreglering
5 Anslutning for dammutsugning
6 Anslutning for sticknippel 1/4"
7 Dammpase
8 Skruvnyckel SW 21 for byte av slipskiva
9 Slipskiva med kardborrfaste
10 Sticknipple 1/4"

Innehållsforteckning

1. Oversikt over verktyget (leveransomfattning). 21

2. Läs detta Först! 22

3. Sakerhet.. 22
   3.1 Använd maskinen enligt anvisningarna 22
   3.2 Allmanna sakerhetsanvisiningar 22

4.Drift. 22
4.1 Färe Forstana Vandningen 22
4.2 Anvand verktyget 23
4.3 Byte av slippapper.. 23
4.4 Byte av slipskiva.. 23
5. Reparation och underhäll....23
6. Tillganglia tillbehör 23
7. Reparation 23
8.Miljoskydd. 23
9. Tekniska data 23

2. Läs detta Först!

Denna bruksanvising har tagits fram sa att du snabbt och sakert kan arbeta med ditt verktyg. Har ar en liters vagvisare for hur du sca lasa bruksanvisingen:

• Läsigenhela bruksanvisningen innan du anvander verktyget. Observera specielt vara sakerhetsforeskrifter.
• Om materielen verkar ha blivit skadade under transporten skull leverantoren omedelbart underrattas. Ta inte verktyget i drift!
  Bruksanviseningen riktar sig till personer som har tekniiska grundkunskaper i hur man hanterar verktyg som liknar det som har beskrivs. Om duinte har nagon erfarenhet av sādana verktyg bör du söka hjälp frän erfarna.personer.
• Behäll alla dokument som levererats med verktyget sa att de finns till hands für information om behov uppstár. Behäll kvittot für eventuella garantiansprák.
• Om du lánar ut ellr saljer verktyget
  • ska alla medlevererade dokument
  • overlamnas med verktyget.

Tillverkaren tar inget ansvar for skador som har uppstatt pa grund av att bruksanvisingen inte beaktats.

Informationen i bruksanvisningen ar märkt som foljer:

Fara!
Varning für personskador aller miljöskador.

Obs! Varning for sakskador.

• Siffrorna i figurerna (1, 2, 3, ...)

• markning enskilda delar;

• ar numrera de fortlopande.

• Handlingsanvisningar, for vilka en viss ordningsfoljd maste beaktas, ar numreree.

• Handlingsanvisningar som kan utföras i valfri ordningsfoljd ar markta med en punkt.
• Listninger ar markta med ett streck.

3. Sakerhet

3.1 Använd maskinen enlgit anvisningarna

Denna excenterslip ar ett tryckluftsdrivet verktyg for hantverkmassig använding. Den kan anvandas till slipning, polering, och ytpreparering.

Verktyget fär endast drivas av en tryckluftskompressor. Det maximalt tillatna arbetstryck som framgår av teknska data fär inte överskridas. Verktyget fär inte drivas med explosiva, brännbara eller halsovådliga gaser.

All annan anvandning ar forbjuden. Genom bruk som inte foljer riktlinjerna, andringar pa verktyget aller bruk av delar som inte kontrollerats och godkants av tillverkaren kan oforutsedda skador uppsta!

3.2 Allmanna sakerhetsanvisningar

• Observera foljande sakerhetsanvis-ningar nár du anvander detta verk-tyg for att forhindra fara for personer ell er sakskador.
• Beakta de speciella sakerhetsanvisin-ningarna i respektive kapitel.
  Folj även särskilda arbetarskyddsforeskrifter erller foreskrifter for forebyggande av olycksfall som finns forhandhavande av kompressorer ochtryckluftsverktyg.

Allmanna risker!

• Hall ordning på arbetsplatsen - Oordning på arbetsplatsen kan medfora risk for olycystillbud.
• Var alltid uppmärksam. Använd inte verktyget om du är okoncentrerad.
• Häll barn och andra personer på avständ frän arbetsområdet.
  Forvara tryckluftsverktyg utom rackhall for barn.
• Verktyget fär endast anslutas till en kompressor med en snabbkoppling.
• Bearbeta inge hälsovádliga ämnen.

• Vid arbete med verktyget kan gnistor uppsta. Anvand inte verktyget i narheten av brannbara material, vatskor eller gaser.

• Slipdamm ar brannbart. Hall mangden brannbart material pa en lag niva och tom dampaosen med lampliga mellanrum.
  Undvik att slipdamm virvlar upp vid tömningen av dammpåsen. Andas inte in slipdammet.
  Rorinte vid roterande delar.

• Avskilj verktyget fran tryckluftsanslutningen innan du:

• byter slippapper aller slipskiva,

• atgardar störningar aller
• när du inte har verktyget under uppsikt.

Anvand endast slippapper och slipskivor som tillverkaren godkant for detta verktyg.

Fara genom otillräcklig personlig skyddsutrustning!

Anvand horselskydd.
Anvand skyddsglasogon.
Anvand andningskyddsmask.
Anvand skyddshandskar.

Fara genom brister på verktyget!

Undvik att reparera verktyget själv! Reparationer på kompressorer, tryckkarl och tryckluftsverktyg fär endast utforas av fackpersonal.

Vibrationaler kan overforas till hela kroppen och särskilt till armar och hander. Mycket kraftiga vibrationener kan leda till bestaende nerv- och kärskador.

Obs!

Skydda verktyget, specielt tryckluftsanslutningen och styrelementen frän damm och smuts.
- Se till att det maximal tillatna arbetstryck som anges i tekiska data inte överskrids.

Undvik att overbelasta verktyget - anvand det endast inom det effektomrade som anges i tekniska data.
- Lat verktyget lopa i tomgang endast under kort tid.

4. Drift

4.1 Färe Forsta använd- ningen

• Skruva i sticknippeln.
  Tryck fast slippappret pa slipskivan och se till sa att utsugningshalen hamnar ratt.

4.2 Använd verktyget

Obs!

For att verktyget sca vara brukbart under en lang tid sca tillracklig forsorjning av pneumatikolja finnas tillhanda. Detta kan ske pa foljande satt:

• Frän en serviceenhet med smörj-apparat vid kompressorn.

• Frän en pamonerad smörjapparat som installeras i tryckledningen aller direkt på tryckluftsverktyget.
  Genom att droppa cirka 3 till 5 droppar tryckluftsolja for hand var 15:e arbetsminut (kontinuerlig anvandning) i tryckluftsanslutningen.

• Anslut dammpasen.

• Ställ in arbetstrycket pa kompressorn (maximalt tillatet arbetstryck, se Tekniska data).
• Anslut verktyget till tryckluftstillforseln med snabbkopplingen.
• Aktivering:

Trycknedavtryckarspaken.
- Ställ in hastigheten på hastighetsregulatorn.

1. Hall slippappret mot den yta som skall bearetas med latt erler mattligt tryck.

4.3 Byte av slippapper

Fara!

Anvand endast slippapper som godkants for detta verktyg av tilverkaren.
Koppla ifran tryckluftsanslut- ningen innan arbeten genomfors pa verktyget.
1. Dra av det gamla slippappret fran slipskivan.

1. Tryck fast det nya slippappret pa slipskivan och se till att utsugningshalen hamnar ratt.

4.4 Byte av slipskiva

Fara! Kopp

Koppla ifran tryckluftsanslut- ningen innan arben genomfors pa verktyget.

1. For in en skruvnyckel till faspmuttern mellan gummimanschetten och slipskivan.
2. Skruva loss den gamla slipskivan moturs och hall emot med skruvyckeln.
3. Skruva fast den nya slipskivan medurs och hall emot med skruvnyceln.

5. Reparation och underhäll

Fara!

Koppla ifran tryckluftsanslut- ningen innan arbenen genomfors pa verktyget.

Övriga unterhälls- erler reparationsarbeten an de som beskrivs i detta avsnitt fär endast utforas av fackpersonal.

• Kontrollera att alla skrufvorband ar fast atdragna aller dra ev. at dem.
• Om verktyget inte smörjs med hjälp av en serviceenhet eller en pamonterad smörjapparat, skacirka 3 till 5 droppar tryckluftsolja droppas for hand i tryckluftanslutningen var 15:e arbetsminut (kontinuereg användning).
• Forvarainte verktyget oskyddat utomhus aller i fuktig miljö.

Pneumatikolja 0,5 liter Specialolja for tryckluftsverktyg, ser

viceenheter och pabyggda smorjenheter. Art.nr.090 100 8540

Smörjenhet for pábyggnad R3/8"innerganga
For installation direkt pa tryckluftsverktyg. Oljenivan ar alltid synlig genom ett siktfonster. Art.nr.090 105 4592
Vrid- och tippbar luftintagsled DKG 1/4"
För montering direkt på tryckluftsverktyg. Forbättrad rörlicht vid användingen av verktyget. Art.nr 090 106 0991
- Ett omfattande utbud av sjalvhaf-tande slippapper, 0 150 mm, korund, kornstorlek P 40 till P 400 ingar i vart program.

7. Reparation

Fara!

Reparationer pa tryckluftsverktyg farrendast genomforas av kvalificeraede personer!

Tryckluftsverktyg som behöver repareras kan skickas in till vart svenska servicékontor. Adressen finns på reservdels-listan.

Beskriv de fel som har konstaterats nar verktyget skickas in for reparation.

8. Miljöskydd

Maskinens forpackningsmaterial kan atervinnas till 100% .

Uttjanta maskiner och tillbehör innehäller stora mangder vardefullrámaterial och plaster som kan lamnas in for atervinning.

Bruksanvisningen ar tryckt pa klorfritt blekt papper.

9. Tekniska data

Modell ES 7700
Luftbehov	l/min
Maximalt tillätet arbetstryck bar 6,3
Varvital min	-1	12000
Slag mm 5
Diameter slipskiva mm 150
Vibration (vägt effektivvärde für acceleration)	m/s2	3,57
Osäkerhet K	m/s2	1,79
EN ISO 15744
Ljudeffektsnivå LWA	dB (A)	97,7
Ljudtrycksnivå LPA	dB (A)	86,7
Osäkerhet K	dB (A)	4,0
Mätt:längd x bredd x höjd	mm	230 x 108 x 148
Vikt	kg	0,96

6. Tilbehör som kan leveres
