GEBRUIKSAANWIJZING ES 7700 METABO

Wij verklaren als enige verantwoordelijke, dat dit product in overeenstemming is met de volgende normen conform de bepalingen van de richtlijnen*

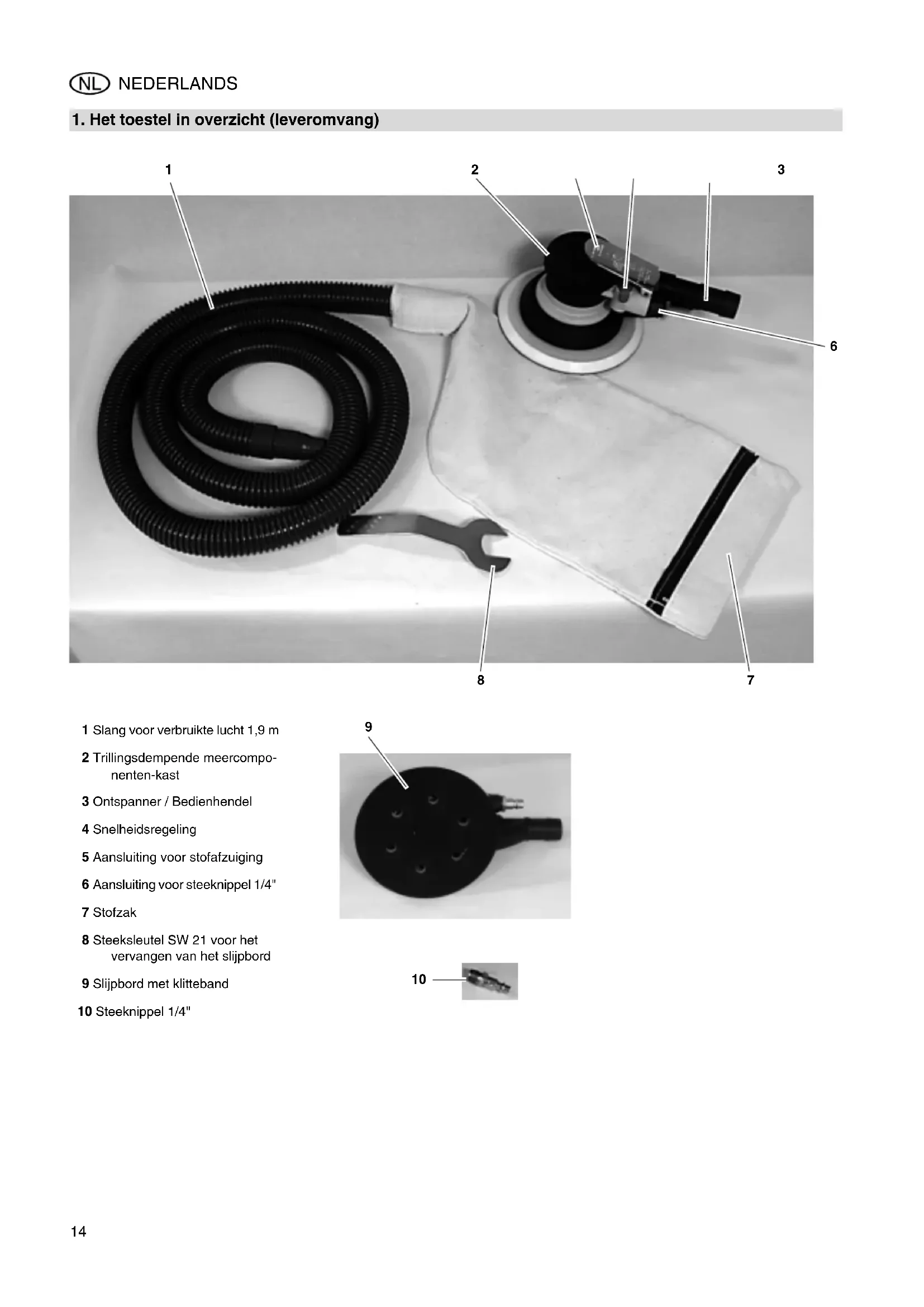

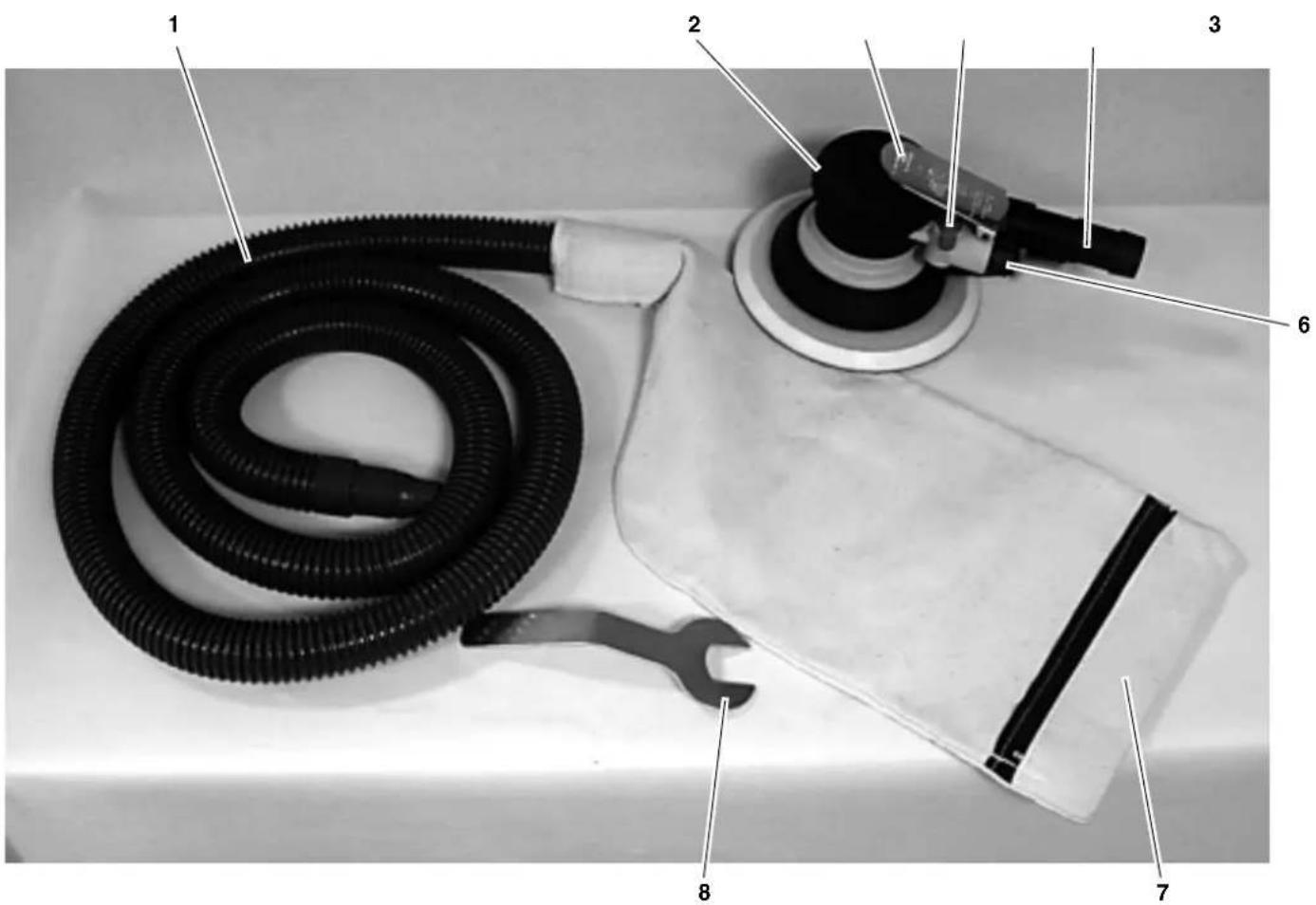

1. Het toestel in overzicht (leveromvang)

1 Slang voor verbruike lucht 1,9 m
2 Trillingsdempende meercompon-nten-kast
3 Ontspanner/Bedienhendel
4 Snelheidsregeling
5 Aansluiting voor stofafzuging
6 Aansluiting voor steeknippel 1/4"
7 Stofzak
8 Steeksleutel SW 21 voor het verzvangen van het slijpbord
9 Slijpbord met klitteband
10 Steenkippel 1/4"

Inhoudstafel

1. Het toestel in overzicht (leveromvang). 14
2. Lees dit eerst! 15
3. Veiligheid.. 15
   3.1 Voorgeschreveu gebruik van het systeme 15
   3.2 Algemene veiligheidsinstructies 15
4. Bediening 16
   4.1 Voor het eerste bedrijf 16
   4.2 Gereedschap gebruiken 16
   4.3 Slijpblad verwangen 16
   4.4 Slijpbord verrangen.. 16
5. Service en onderhoud....16
6. Beschikbare accessoires.....16
7. Reparatie 16
   8.Milieubescherming 16
8. Technische gegevens 17

2. Lees dit eerst!

Deze gebruiksaanwijzing werden vervaardigd, dat u snel en veilig met uw gereedschap kunt werken. Hier eenkleine wegwijzer, hoe u deze gebruiksaanwijzing dient te lezen:

Lees deze gebruiksaanwijzing voorde ingebrukneming geheel doorBesteedaarbijvooralaandachtaan het hoofdstuk,veiligheidsvoorschriften".
- Als u bij het uitpakken van het apparaat transportschade vaststelt, dan moet u waar onmiddelijk uw leverancier van op de hoogte stellen. Neem het gereedschap Niet in bedrijf!
- Deze gelebruiksaanwijzing richt zich aan Personen met technische basis-kennis in de omgang met gereed-schap zoals het hier beschreiben. Indien u generlei ervaring met zulk gereedschap heeft, dient u eerst beroep te doen op de hulp van ervara-ren Personen.
- Bewaar alle met dit gereedschap geleverde documenten op, opdat u zich desgewenst kurz informeren. Bewaar het koopbewijs voor maybe garantiegevallen op.
- Als u het gereedschap verleent of verkoopt, geef dan alle meegeleverde documenten mee.

Voor schade die ontstaat, sondern deze gebruiksaanwijzing Niet werd opgevolgd, overneemt de fabrikant geen aansprakelijkheid.

De informaties in deze gebruiksaanwij- zing zich op de volgende manier gekenmerkt:

Gevaar!
Waarschuwing voor lichamelijk letsel of milieuschade.
Attentie!
Waarschuwing voor materièle schade.

Getallen in afbeeldingen (1, 2, 3, ...)
- kenmerken afzonderlijke delen;
- waar doorklopend genummerd.
- Handelingsinstrumenties, waar bij op de volgorde dient te worden gelet, zich doorgenummerd.
- Handelingsinstrumentes met willekeurige volgorde zich met een punt gekenmerkt.
- Opsommingen zijn met een streep gekenmerkt.

3. Veiligheid

3.1 Voorgeschreveu gebruik van het systeme

De excentrische slijpmachine is een persluchtbedreven werktuig voor de ambachtelijke inzet. Hij kan voor hetSlijpen, polijsten en voor de Voorbereiding van oppervlakken worden ingezet.

Dit gereedschap mag uitsluitend dooreen persluchtcompressor worden aangedreven. De maximaal toegelaten werkdruk vermeld in de technische gegevens mag Niet worden overschreden. Dit gereedschap mag Niet met explosieve, brandbare of gezondheids-bedreigende gassen worden geëxploitereid.

Elk ander gebruik is verboden. Door onreglementair gebruik, veranderingen aan het gereedschap of door gebruik van onderdelen, die Niet door de fabrikant werden gekeurd en vrijgeveen, kan onvooriene schade ontstaan!

3.2 Algemene veiligheidsin-Structies

• Houdt u zich bij gebruik van dit gereedschap aan de volgende veiligheidsvoorschriften om gevaar voor personen of materièle schade te voorkomen.
• Houd rekening met de bijzondere veiligheidsinstructies in de desbetreffende hoofdstukken.
• Houdt u zich eventuele aan de bijzondere wettelijkke maatregelen ter bescherming van de werknehmer of de ongevallenpreventievoorschriften inzake de omgang met compressoren en persluchtgereedschap.

Algemene gevaren!

• Houd uw werkplek in orde - een wanordelijke werkplek kan ongevallen tot gevolg hebben.
  Wees aandachtig. Gebruik dit gereedschap Niet, wanner u nicht geconcentreerd bent.
• Houd kinderen en andere personen van het arbeitsbereik vandaan.
• Bewaar persluchtgereedschap voor kinderen ontoegankelijk op.
• Sluit dit gereedschap uitsluitend via een snelkoppeling aan op een compressor.
• Bewerk geen de gezondheid bedreigende stoffen.
  Bij het werknen met het werktuig kan vonkenslag ontstaan. Gebruik het werktuig Niet in de buurt van brandbare materialen, vloeistoffen of gassen.
• Slijpstof kan branden. Houd de hoeveelheid brandbaar materiaal gering en ledig in passende afstanden de stofzac.
  Vermijd een opwaaien van de slijpstof bij het ledigen van de stofzak. Adem de slijpstof Niet in.
• Raak geen roterende onderdelen aan.

• Scheid dit werktuig van de persluchtansluiting, alvorens u:

• Slijpbladen of slijpbord verran-gen,
  storingen verhelt of

• wonneer het werktuig zonder toe-zicht is.

Maakuitsluitend gebruik van slijpblasten en slijpbord die door de fabrikant van dit werktuig zich voorzien.

Gevaardoor ontoreikende persoonlijkeveiligheidsuitrusting!

Draag oordoppen.
Draag een veiligheidsbril.
- Draag een ademveiligheidsmasker.
Draag veiligheidshandschoenen.

Gevaardoorgebrenaanhet toestel!

• Voer nooit zich reparaties aan het gereedschap uit! Reparaties van compressoren, drukvaten en persluchtgereedschap月至suii-tend door gekwalificeerd personeel uitgevoerd worden.

! Gevaar door trilling!

• Trilling kan op het geheel lichaam en vooral op armen en handen worden overgebracht. Zeer sterke trillingen alsook permanente trilling kan zenuw- en vatziekenveroorzaken.

Attentie!

• Beschem het toestel, vooral de persluchttaansluiting en de bedieningselementen gegen stof en vuil.
  Vergewis u ervan dat de maximaal toegelaten werkdruk vermeld in de technische gegevens nicht overschreten wird. De arbeidsdruk要去 via een drukverlager worden ingesteld.
  Zorg dat u dit gereedschap nicht overbelast - gebruik dit gereed-schap uitsluitend binnen het vermogensbereik dat in de technische gegevens vermeld worden.
• Het werktuig alleen kort in de leeg-loop lately draaien.

4. Bediening

4.1 Vór het eerste bedrijf

• Steenkippel inschroeven.
• Slijpblad op slijpbord aandrukken, hier bij op de positie van de afzuig-gaten letten.

4.2 Gereedschap gebruiken

Attentie!

Opdat dit gereedschap lange tijd maar voor gebruik blijft, moet het voldoende met pneumatische olie worden verzorgd. Dit kan als volgt gebeuren:

• Via een onderhoudseenheid met doorsmeerapparaat aan de compressor.
• Via een opbouwsmeerpot die in de persluchtleiding of onmiddelijk aan het persluchtgereedschap geinstalleerd is.

• Doe per 15 bedrijfsminuten (langdurig gebruik) ca. 3 tot 5 druppels pneumatische olie met de hand in de persluchtaansluiting.

• Stofzak aansluiten.

• Stel de werkdruk op de compressor in (maximaal toegelaten werkdruk wie Technische gegevens).
• Werktuig via snelkoppeling aan de persluchtverzorging aansluten.

• Voor het inschakelen:

• aftrekhendel geheel omlaag drukken.

• Snelheid op de snelheidsregelaar instellen.

• Slijpblad met lichte en gegimatte druk op de te bewerkende oppervlakte honden.

4.3 Slijpblad verrangen

Gevaar!

Maakuitsluitend gebruik van slijpladen die door de fabrikant voor dit werktuig werden voorzien.
Koppel de persluchtaansluiting los voor alle werkzaamheden aan het gereedschap.

1. Oud slijpblad van slijpbord aftrekken.
2. Nieuw slijpblad op slijpbord aan-drukken, hierbij op de positie van de afzuiggaten letten.

4.4 Slijpbord verrangen

Gevaar!

Koppel de persluchtaanslui

ting los vór alle werkzaamheden aan het gereedschap.

1. Steeksleutel tessen rubbermanchet en slijpbord op houdermoer schui-ven.
2. Oud slijpbord gegen de wijzers van de klok in losschroeven, hierbij met steeksleutel tegenhonden.
3. Nieuw slijpbord in richting van de wijzers van de klok vastschroeven, hierbij met steeksleutel tegenhoven.

5. Service en onderhoud

Gevaar!

Koppel de persluchtaanslui

ting los vór alle werkzaamheden aan het gereedschap.

Service en/of onderhoudswerkzaamheden die nicht in dit hoofdstuk beschreiben staan mogen uitsluitend door vaklui uitgevoerd worden.

• Controller of de schroefverbindingen vast zitten, en draai ze vast indien nodig.
• Wanner het gereedschap Niet dooreen onderhoudsmodule of een aanbouwsmeerpotoord geolied,doe dan elke 15 bedrijfsminuten (langdurig gebruik) ca.3 tot 5 druppels pneumatische oie met de hand in de persluchtaansluiting.
• Het gereedschap mag nicht in de open lucht of in een vochtige ruimte opgeborgen worden.

6. Beschikbare accessoires

Pneumatische olie 0,5 I
speciale olie voor persluchtgereedschap, onderhoudsmodules en aanbouwsmeerpotten. Art.-nr.090 100 8540
Aanbouwsmeerpot R3/8" binnenschroefdraad

Voor installmentie direct op perslucht
gereedschap. Steeds zichtaar olie
peil dankzij het peilglas.
Art.-nr. 090 105 4592

Draai-kip-luchtinlaatgewricht DKG 1/4" Ter installmente direct aan persluchtwerktuigen. Verbeterde beweeglijkheid bij de inzet van werktuigen. Art.-nr.090 106 0991
- Omvangrijke keuze aan着他t-slijpbladen, 150mm ,korund,van korreling P 40 tot P 400 in ons programma verkrijgbaar.

7. Reparatie

Gevaar!

Reparaties aan persluchtgeschap mogen uitsluitend door. Jensen worden uitgevoerd!

De persluchtmachines kuren voor reparatie verzonden worden maar de Service-vestiging in uw land. Het adres vindt u terug bij de lijst met onderdelen.

Geef bijinzending voor reparatie een omschrijving van het vastgestelde defect.

Het verpakkingsmaterial van demachine is 100% recycleerbar.

Afgedankte machines en accessoires bevatten große hoeveelheden waardevolle grond- en kunststoffen die eveneens gerecycleerd können worden.

De gebruiksaanwijzing werden op chloorvrij gebleekt papier gedrukt.

1. Technische gegevens

Model ES 7700
Luchtbehoefte	l/min
Maximaal toegelaten werkdruk bar 6,3
Toerental	min-1	12000
Slag mm 5
Doorsnede slijpbord mm 150
Trilling (geschatte effectieve waarde van de versnelling)	m/s2	3,57
Onzekerheid K	m/s2	1,79
EN ISO 15744
Geluidsdrukniveauu LWA	dB (A)	97,7
Geluidsdruknivau LPA	dB (A)	86,7
Onzekerheid K	dB (A)	4,0
Afmetingen: length x bredte x hoogte mm 230 x 108 x 148
Gewicht kg 0,96
