NÁVOD K OBSLUZE ES 7700 METABO

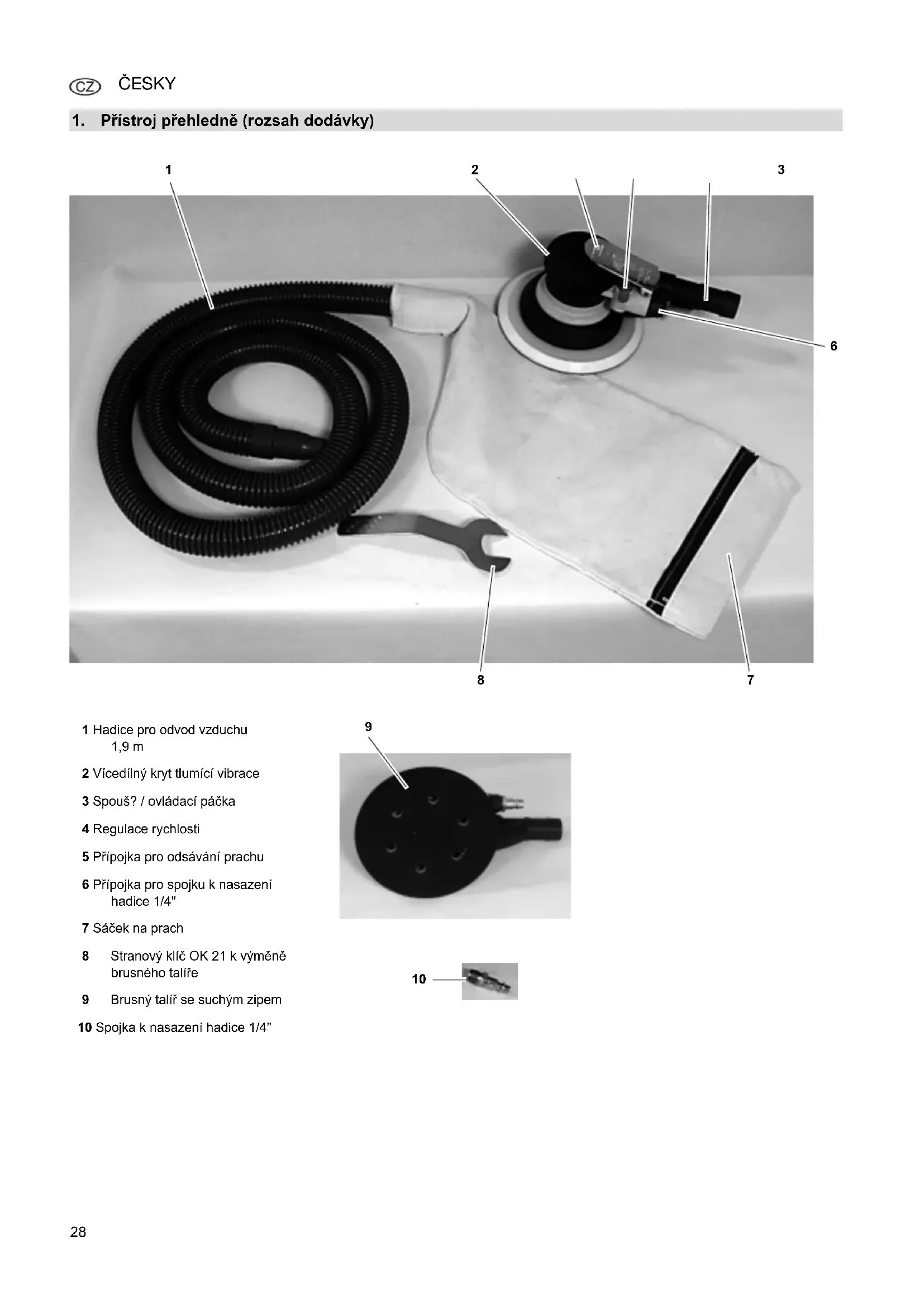

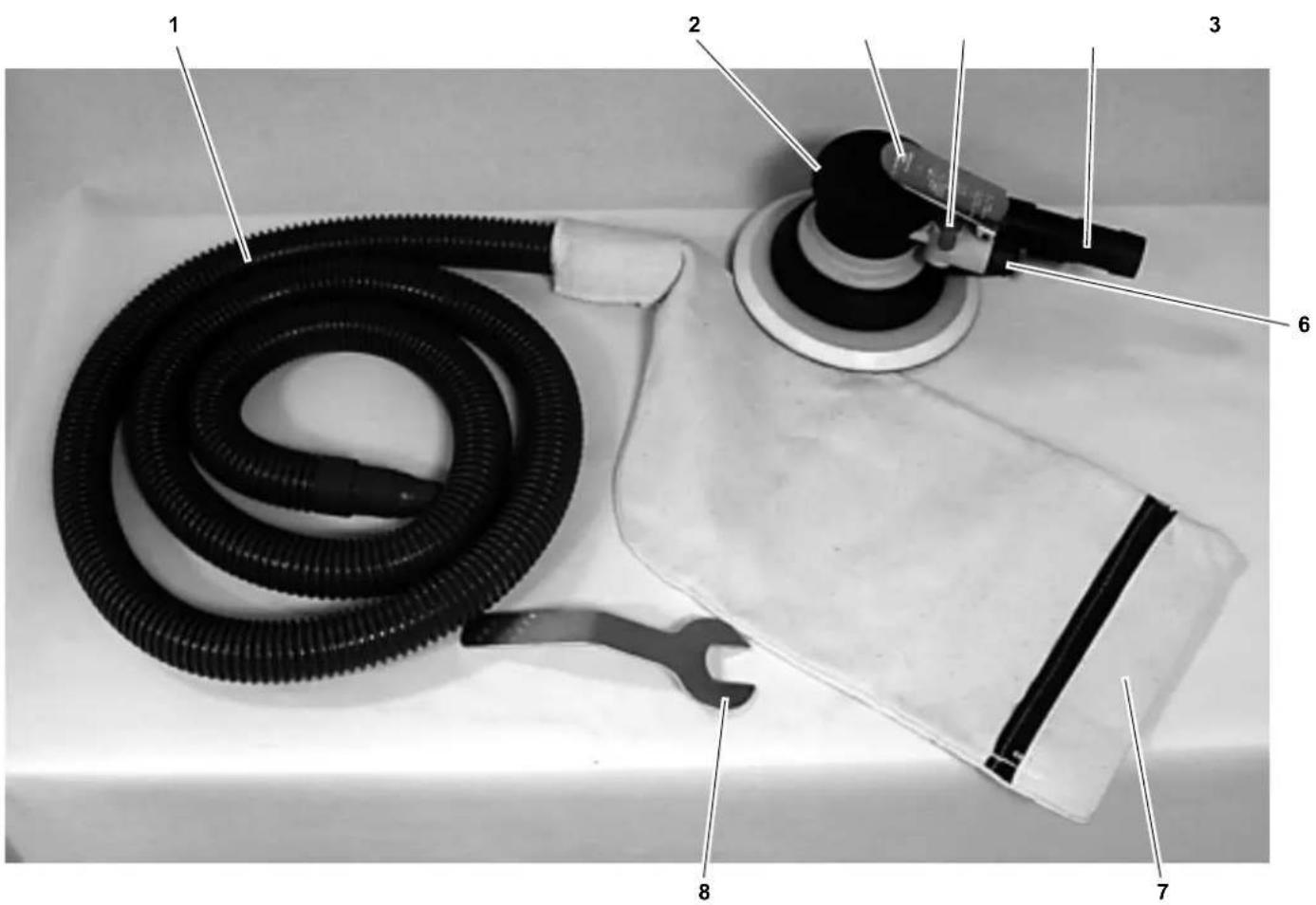

1. Přístroj přehledně (rozsah dodávky)

1 Hadice pro odvod vzduchu 1,9 m 2 Vícedílný kryt tlumící vibrace 3 Spouš? / ovládací páčka 4 Regulace rychlosti 5 Přípojka pro odsávání prachu 6 Přípojka pro spojku k nasazení hadice 1/4" 7 Sáček na prach 8 Stranový klíč OK 21 k výměně brusného talíře 9 Brusný talíř se suchým zipem 10 Spojka k nasazení hadice 1/4"

1. Přístroj přehledně

(rozsah dodávky) .......................28

2. Čtěte nejprve!.............................29

3. Bezpečnost.................................29

3.1 Používání v souladu s určením.... 29

3.2 Všeobecné bezpečnostní

4.1 Před prvním uvedením do

provozu ........................................30

4.2 Použití nástroje ............................30

4.3 Výměna brusného listu ................ 30

4.4 Výměna brusného talíře...............30

5. Údržba a ošetřování...................30

6. Dodávané příslušenství.............30

7. Oprava.........................................30

8. Ochrana životního

Tento návod k obsluze byl vytvořen tak, abyste mohli s nástrojem rychle a bezpečně pracovat. Zde je malý průvodce, jak byste měli tento návod k obsluze číst:

• Tento návod k obsluze si celý pročtěte před uvedením nástroje do provozu. Dodržujte především bezpečnostní pokyny.

• Zjistíte-li při vybalování, že během přepravy došlo k poškození, informujte neprodleně Vašeho prodejce. Neuvádějte nástroj do provozu!

• Tento návod k obsluze se orientuje na osoby, které mají základní technické znalosti ohledně používání nástrojů zde popisovaných. Nemáte-li s používáním těchto nástrojů žádné zkušenosti, požádejte nejprve o pomoc zkušenější osoby.

• Všechny podklady dodané s tímto nástrojem si uschovejte, abyste do nich mohli v případě potřeby nahlédnout. Uschovejte si prodejní doklad pro případné uplatnění záruky.

• Když budete nástroj někdy půjčovat nebo prodávat, předejte spolu s ním všechny podklady. Za škody způsobené nedodržením tohoto návodu k obsluze nepřebírá výrobce žádnou odpovědnost. Informace v tomto návodu k obsluze jsou označeny následovně: Nebezpečí! Varování před nebezpečím úrazu nebo poškození životního prostředí. Pozor! Varování před věcnými škodami. − Čísla v obrázcích (1, 2, 3, ...) − označují jednotlivé díly; − mají průběžné číslování. − Popisy postupů, u kterých se musí dodržet pořadí, mají průběžné číslování. − Popisy postupů s libovolným pořadím provádění jsou označeny bodovou odrážkou. − Seznamy jsou označeny pomlčkou.

3.1 Používání v souladu

surčením Excentrická bruska je nástroj poháněný stlačeným vzduchem určený pro použití v řemeslné činnosti. Může se používat k broušení, leštění a přípravě povrchů. Tento nástroj smí být poháněn pouze vzduchovým kompresorem. Maximální přípustný tlak uvedený v Technických údajích nesmí být překročen. Tento nástroj se nesmí provozovat s výbušnými, hořlavými nebo zdraví škodlivými plyny. Jakékoliv jiné použití je v rozporu s určením. Použitím v rozporu s určením, úpravami na nástroji nebo použitím dílů, které nejsou přezkoušeny a schváleny výrobcem, mohou vzniknout nepředvídatelné škody!

3.2 Všeobecné bezpečnostní

• Při používání tohoto nástroje dodržujte následující bezpečnostní pokyny, aby nemohlo dojít k ohrožení osob a k věcným škodám.

• Dodržujte speciální bezpečnostní pokyny v jednotlivých kapitolách.

• Dodržujte speciální předpisy pro bezpečnost práce a ochranu před úrazem při zacházení s kompresory a nástroji na stlačený vzduch.

Všeobecná nebezpečí!

• Udržujte své pracoviště vpořádku – nepořádek na pracovišti může mít za následek úrazy.

• Buďte pozorní. Nepoužívejte tento nástroj, když nejste soustředěni.

• Na pracovišti se nesmí zdržovat děti a další osoby.

• Nástroje na stlačený vzduch uchovávejte mimo dosah dětí.

• Tento nástroj připojujte pouze pomocí rychlospojky ke kompresoru.

• Neopracovávejte zdraví škodlivé látky.

• Při práci s nástrojem může vzniknout elektrický výboj. Nepoužívejte nástroj v blízkosti hořlavých materiálů, kapalin nebo plynů.

• Prach z broušení je hořlavý. Udržujte množství hořlavých materiálů nízké a v přiměřených intervalech vyprazdňujte sáček na prach.

• Sáček na prach vyprazdňujte tak, abyste nezvířili prach z broušení. Nevdechujte prach z broušení.

• Nedotýkejte se rotujících dílů.

• Odpojte tento nástroj od přívodu stlačeného vzduchu předtím, než: − měníte brusné listy nebo brusný talíř, − odstraňujete poruchy, − ponecháte přístroj bez dozoru.

• Používejte pouze brusné listy a brusné talíře, které jsou výrobcem schváleny pro tento nástroj.

Nebezpečí způsobené nedostatečnými osobními ochrannými prostředky!

• Používejte ochranu sluchu.

• Noste ochranné brýle.

• Noste protiprachový respirátor.

Nebezpečí způsobená nedostatky na přístroji!

• Neopravujte tento nástroj sami! Opravy kompresorů, tlakových zásobníků a nástrojů na stlačený vzduch smí provádět jen kvalifikovaní pracovníci.

Nebezpečí způsobené vibracemi!

• Vibrace se mohou přenášet na celé tělo a hlavně na ruce a paže. Velmi silné nebo dlouho trvající vibrace mohou způsobit poškození nervů a cév.

• Chraňte přístroj, především přípojku stlačeného vzduchu a ovládací prvky, před prachem a nečistotou.

• Zajistěte, aby nebyl překročen maximální přípustný pracovní tlak uvedený v Technických údajích. Pracovní tlak musí být nastaven pomocí redukčního ventilu.

• Nepřetěžujte tento nástroj – používejte nástroj pouze v rozsahu Obsah

ČESKY výkonu, který je uveden v Technických údajích.

• Nástroj smí běžet naprázdno jen krátkodobě.

4.1 Před prvním uvedením

• Našroubujte spojku k nasazení hadice.

• Brusný list přitlačte na brusný talíř, přitom dbejte na správnou polohu odsávacích otvorů.

4.2 Použití nástroje

Pozor! Aby tento nástroj zůstal dlouho provozuschopný, musí být zásobován dostatečným množstvím pneumatického oleje. To se může provádět následovně: − Prostřednictvím jednotky pro údržbu pomocí olejničky na kompresoru. − Prostřednictvím přídavné olejničky, která je instalována do vedení stlačeného vzduchu nebo přímo na nástroji na stlačený vzduch. − Každých 15 provozních minut (trvalého provozu) kápněte ručně do přípojky stlačeného vzduchu 3 až 5 kapek pneumatického oleje.

1. Připojte sáček na prach.

2. Na kompresoru nastavte pracovní

tlak (maximální přípustný pracovní tlak viz Technické údaje).

3. Připojte nástroj pomocí rychlospojky

k přívodu stlačeného vzduchu.

− Páčku spouště zcela stiskněte. − Regulátorem rychlosti nastavte rychlost.

5. Brusný list přidržujte s mírným a

rovnoměrným přítlakem na opracovávaném povrchu.

4.3 Výměna brusného listu

• Používejte pouze brusné listy, které jsou výrobcem schváleny pro tento nástroj.

• Před prováděním prací na nástroji odpojte přípojku stlačeného vzduchu.

1. Starý brusný list odstraňte z

2. Nový brusný list přitlačte na brusný

talíř, přitom dbejte na správnou polohu odsávacích otvorů.

4.4 Výměna brusného talíře

Nebezpečí! Před prováděním prací na nástroji odpojte přípojku stlačeného vzduchu.

1. Nasaďte stranový klíč na přidržovací

matici mezi pryžovou manžetou a brusným talířem.

2. Starý brusný talíř odšroubujte proti

směru hodinových ručiček, přitom přidržujte matici stranovým klíčem.

3. Nový brusný talíř našroubujte ve

směru hodinových ručiček, přitom přidržujte matici stranovým klíčem.

Nebezpečí! Před prováděním všech prací na nástroji odpojte přípojku stlačeného vzduchu. Údržbu a opravy, které náročností překračují úkony popsané v této kapitole, smí provádět jen kvalifikovaní pracovníci.

• Zkontrolujte dotažení šroubových spojů a v případě potřeby je dotáhněte.

• Není-li nástroj mazán jednotkou pro údržbu nebo přídavnou olejničkou, každých 15 minut provozu (trvalého použití) kápněte ručně asi 3 až 5 kapek pneumatického oleje do přípojky stlačeného vzduchu.

• Neuchovávejte nástroj nechráněný venku nebo ve vlhkém prostředí.

• Pneumatický olej 0,5 litru Speciální olej pro nástroje na stlačený vzduch, jednotky pro údržbu a přídavné olejničky. Č. zboží 090 100 8540

• Přídavná olejnička, vnitřní závit R3/8" Pro montáž přímo na nástroje na stlačený vzduch. Průzorem lze kdykoliv zkontrolovat množství oleje. Č. zboží 090 105 4592

• Otočný a sklopný kloub přívodu vzduchu DKG 1/4" Pro montáž přímo na nástrojích na stlačený vzduch. Lepší pohyblivost při použití nástroje. Č. zboží 090 106 0991

• Součástí našeho programu je bohatý sortiment brusných listů, Ø 150 mm, korund, se zrnitostí od P 40 do P 400.

Nebezpečí! Opravy nástrojů na stlačený vzduch smí provádět jen kvalifikovaní pracovníci! Nástroje na stlačený vzduch vyžadující opravu můžete zaslat do servisní opravny ve Vaší zemi. Adresu najdete v seznamu náhradních dílů. Při zasílání k opravě popište zjištěnou závadu. Obalový materiál přístroje je 100% recyklovatelný. Dosloužilé nástroje a příslušenství obsahují množství cenných surovin a plastů, které se rovněž mohou recyklovat. Tento návod byl vytištěn na papíře běleném bez použití chlóru.

5. Údržba a ošetřování

6. Dodávané příslušenství

8. Ochrana životního

Model ES 7700 Spotřeba vzduchu l/min 550 Maximální přípustný pracovní tlak bar 6,3 Otáčky min

Zdvih mm 5 Průměr brusného talíře mm 150 Vibrace (vážená efekt. hodnota zrychlení) Nejistoty měření K m/s

Nejistoty měření K dB (A) dB (A) dB (A) 97,7 86,7 4,0 Rozměry: Délka x šířka x výška mm 230 x 108 x 148 Hmotnost kg 0,9632 SUOMI
