BEDIENUNGSANLEITUNG ES 7700 METABO

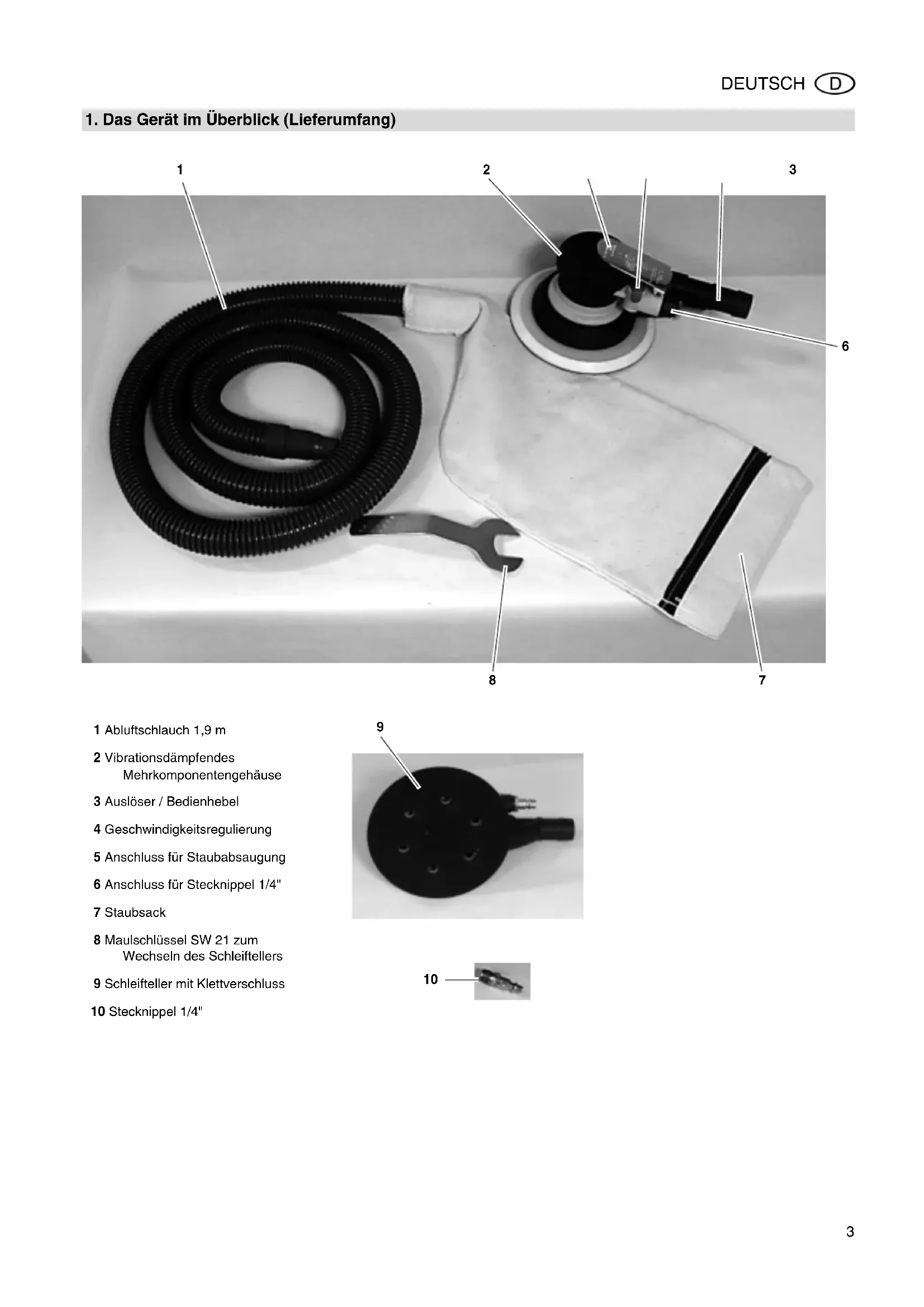

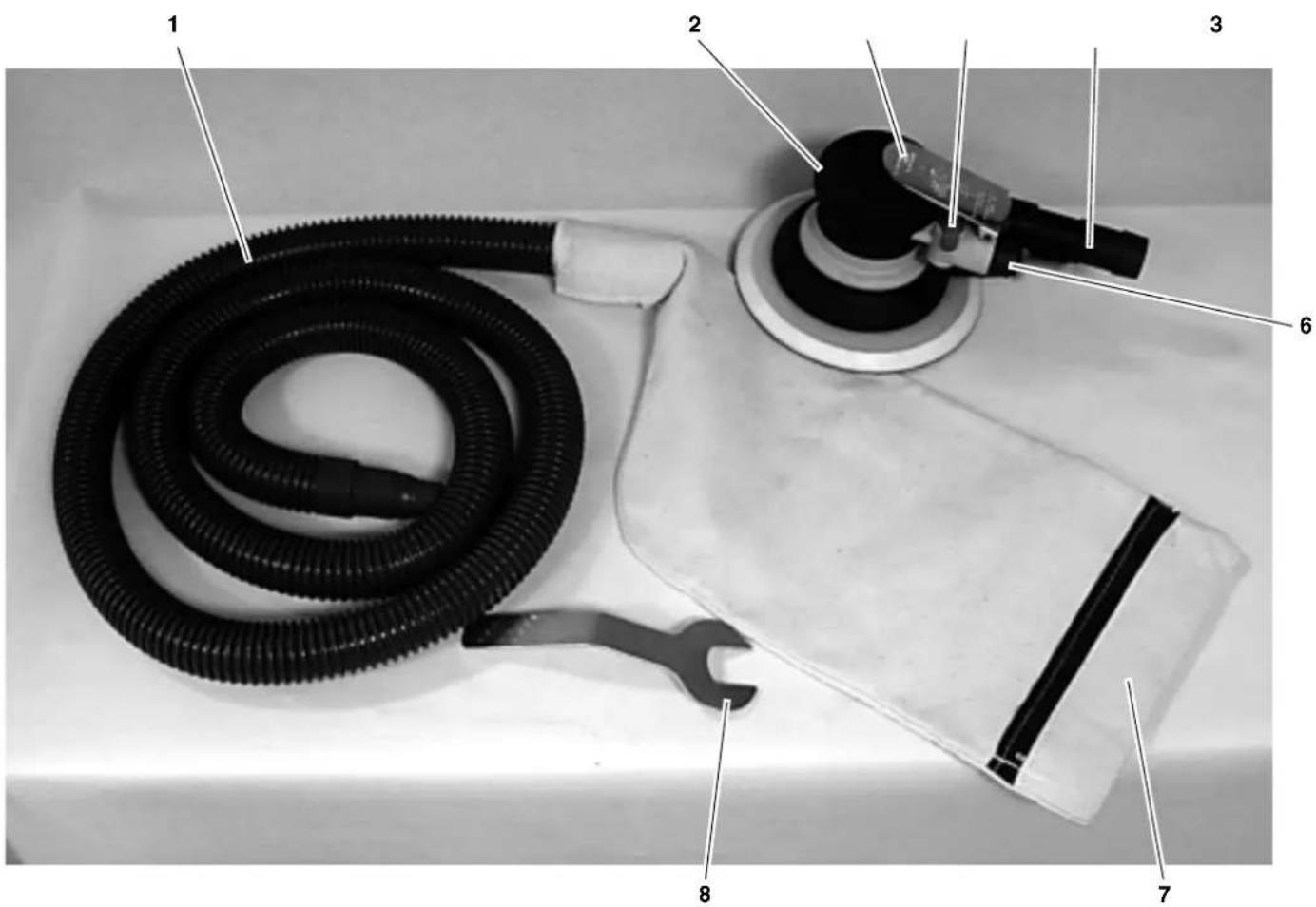

1. Das Gerät im Überblick (Lieferumfang)

1 Abluftschlauch 1,9 m 2 Vibrationsdämpfendes Mehrkomponentengehäuse 3 Auslöser / Bedienhebel 4 Geschwindigkeitsregulierung 5 Anschluss für Staubabsaugung 6 Anschluss für Stecknippel 1/4" 7 Staubsack 8 Maulschlüssel SW 21 zum Wechseln des Schleiftellers 9 Schleifteller mit Klettverschluss 10 Stecknippel 1/4"

XK0038D2.fm Betriebsanleitung DEUTSCH4 DEUTSCH

1. Das Gerät im Überblick

3.1 Bestimmungsgemäße

Verwendung ...................................4

3.2 Allgemeine Sicherheitshinweise.....4

4. Betrieb...........................................5

4.1 Vor dem ersten Betrieb ..................5

4.2 Werkzeug benutzen .......................5

5. Wartung und Pflege .....................5

Diese Betriebsanleitung wurde so erstellt, dass Sie schnell und sicher mit Ihrem Werkzeug arbeiten können. Hier ein kleiner Wegweiser, wie Sie diese Betriebsanleitung lesen sollten:

• Lesen Sie diese Betriebsanleitung vor der Inbetriebnahme ganz durch. Beachten Sie insbesondere die Sicherheitshinweise.

• Wenn Sie beim Auspacken einen Transportschaden feststellen, benachrichtigen Sie umgehend Ihren Händler. Nehmen Sie das Werkzeug nicht in Betrieb!

• Diese Betriebsanleitung richtet sich an Personen mit technischen Grundkenntnissen im Umgang mit Werkzeugen wie dem hier beschrie- benen. Wenn Sie keinerlei Erfah- rung mit solchen Werkzeugen haben, sollten Sie zunächst die Hilfe von erfahrenen Personen in Anspruch nehmen.

• Bewahren Sie alle mit diesem Werk- zeug gelieferten Unterlagen auf, damit Sie sich bei Bedarf informie- ren können. Bewahren Sie den Kaufbeleg für eventuelle Garantie- fälle auf.

• Wenn Sie das Werkzeug einmal verleihen oder verkaufen, geben Sie alle mitgelieferten Unterlagen mit. Für Schäden, die entstehen, weil diese Betriebsanleitung nicht beachtet wurde, übernimmt der Hersteller keine Haftung. Die Informationen in dieser Betriebsan- leitung sind wie folgt gekennzeichnet: Gefahr! Warnung vor Personen- schäden oder Umwelt- schäden. Achtung! Warnung vor Sach- schäden. − Zahlen in Abbildungen (1, 2, 3, ...) − kennzeichnen Einzelteile; − sind fortlaufend durchnumme- riert. − Handlungsanweisungen, bei denen die Reihenfolge beachtet werden muss, sind durchnummeriert. − Handlungsanweisungen mit belie- biger Reihenfolge sind mit einem Punkt gekennzeichnet. − Auflistungen sind mit einem Strich gekennzeichnet.

3.1 Bestimmungsgemäße

Verwendung Der Exzenterschleifer ist ein druckluftbe- triebenes Werkzeug für den handwerk- lichen Einsatz. Er kann zum Schleifen, Polieren und zur Oberflächenvorberei- tung eingesetzt werden. Dieses Werkzeug darf nur durch einen Druckluftkompressor angetrieben wer- den. Der in den Technischen Daten angegebene maximal zulässige Arbeits- druck darf nicht überschritten werden. Dieses Werkzeug darf nicht mit explo- siven, brennbaren oder gesundheitsge- fährdenden Gasen betrieben werden. Jede andere Verwendung ist bestim- mungswidrig. Durch bestimmungswid- rige Verwendung, Veränderungen am Werkzeug oder durch den Gebrauch von Teilen, die nicht vom Hersteller geprüft und freigegeben sind, können unvorher- sehbare Schäden entstehen!

• Beachten Sie beim Gebrauch dieses Werkzeugs die folgenden Sicherheitshinweise, um Gefahren für Personen oder Sachschäden auszuschließen.

• Beachten Sie die speziellen Sicher- heitshinweise in den jeweiligen Kapiteln.

• Beachten Sie gegebenenfalls spezielle Arbeitsschutz- oder Unfallverhütungs- Vorschriften für den Umgang mit Kom- pressoren und Druckluft-Werkzeugen.

Allgemeine Gefahren!

• Halten Sie Ihren Arbeitsbereich in Ordnung – Unordnung im Arbeitsbe- reich kann Unfälle zur Folge haben.

• Seien Sie aufmerksam. Benutzen Sie dieses Werkzeug nicht, wenn Sie unkonzentriert sind.

• Halten Sie Kinder und andere Per- sonen vom Arbeitsbereich fern.

• Bewahren Sie Druckluftwerkzeuge für Kinder unerreichbar auf.

• Schließen Sie dieses Werkzeug nur über eine Schnellkupplung an einen Kompressor an.

• Bearbeiten Sie keine gesundheits- gefährdenden Stoffe.

• Beim Arbeiten mit dem Werkzeug kann Funkenschlag entstehen. Ver- wenden Sie das Werkzeug nicht in der Nähe brennbarer Materialien, Flüssigkeiten oder Gasen.

• Schleifstaub ist brennbar. Halten Sie die Menge brennbaren Materials gering und entleeren Sie in ange- messenen Abständen den Staub- sack.

• Vermeiden Sie ein Aufwirbeln des Schleifstaubes beim Entleeren des Staubsacks. Atmen Sie den Schleif- staub nicht ein.

• Berühren Sie keine rotierenden Teile.

• Trennen Sie dieses Werkzeug vom Druckluftanschluss, bevor Sie: − Schleifblätter oder Schleifteller wechseln, − Störungen beseitigen oder − wenn das Werkzeug unbeauf- sichtigt ist.

• Verwenden Sie nur Schleifblätter und Schleifteller, die vom Hersteller für dieses Werkzeug vorgesehen sind.

Gefahr durch unzureichende persönliche Schutzausrüstung!

• Tragen Sie einen Gehörschutz.

• Tragen Sie eine Schutzbrille.

• Tragen Sie eine Atemschutzmaske.

• Tragen Sie Schutzhandschuhe.

Gefahr durch Mängel am Gerät!

• Reparieren Sie dieses Werkzeug nicht selbst! Nur Fachleute dürfen Reparaturen an Kompressoren, Druckbehältern und Druckluft-Werk- zeugen durchführen.

Gefahr durch Vibration!

• Vibration kann auf den gesamten Körper und speziell auf Arme und Hände übertragen werden. Sehr starke Vibration sowie andauernde Vibration kann Nerven- und Gefäß- störungen verursachen. Inhaltsverzeichnis

• Schützen Sie das Gerät, insbeson- dere den Druckluftanschluss und die Bedienelemente vor Staub und Schmutz.

• Stellen Sie sicher, dass der in den Technischen Daten angegebene maximal zulässige Arbeitsdruck nicht überschritten wird. Der Arbeitsdruck muss über einen Druckminderer eingestellt werden.

• Überlasten Sie dieses Werkzeug nicht – benutzen Sie dieses Werk- zeug nur im Leistungsbereich, der in den Technischen Daten angegeben ist.

• Werkzeug nur kurzfristig im Leerlauf laufen lassen.

4.1 Vor dem ersten Betrieb

• Stecknippel einschrauben.

• Schleifblatt auf Schleifteller andrü- cken, dabei auf Lage der Absauglö- cher achten.

4.2 Werkzeug benutzen

Achtung! Damit dieses Werkzeug lange einsatzbereit bleibt, muss es ausrei- chend mit Pneumatiköl versorgt wer- den. Dies kann wie folgt geschehen: − Über eine Wartungseinheit mit Öler am Kompressor. − Über einen Anbauöler, der in die Druckluftleitung oder direkt am Druckluftwerkzeug installiert ist. − Pro 15 Betriebsminuten (Dauer- einsatz) etwa 3 bis 5 Tropfen Pneumatiköl von Hand in den Druckluftanschluss geben.

1. Staubsack anschließen.

2. Arbeitsdruck am Kompressor ein-

stellen (maximal zulässiger Arbeits- druck siehe Technische Daten).

3. Werkzeug über Schnellkupplung an

die Druckluftversorgung anschlie- ßen.

− Abzughebel ganz niederdrücken. − Geschwindigkeit am Geschwin- digkeitsregler einstellen.

5. Schleifblatt mit leichtem und gleich-

mäßigem Druck auf zu bearbeitende Oberfläche halten.

4.3 Schleifblatt wechseln

• Verwenden Sie nur Schleifblätter, die vom Hersteller für dieses Werkzeug vorgesehen sind.

• Vor allen Arbeiten am Werkzeug Druckluftanschluss trennen.

1. Altes Schleifblatt von Schleifteller

2. Neues Schleifblatt auf Schleifteller

andrücken, dabei auf Lage der Absauglöcher achten.

4.4 Schleifteller wechseln

Gefahr! Vor allen Arbeiten am Werk- zeug Druckluftanschluss trennen.

1. Maulschlüssel zwischen Gummi-

manschette und Schleifteller auf Haltemutter schieben.

2. Alten Schleifteller gegen den Uhr-

zeigersinn abschrauben, dabei mit Maulschlüssel gegenhalten.

3. Neuen Schleifteller im Uhrzeiger-

sinn festschrauben, dabei mit Maul- schlüssel gegenhalten.

Gefahr! Vor allen Arbeiten am Werk- zeug Druckluftanschluss trennen. Weitergehende Wartungs- oder Repa- raturarbeiten, als die in diesem Kapi- tel beschriebenen, dürfen nur Fach- kräfte durchführen.

• Verschraubungen auf festen Sitz prüfen, ggf. festziehen.

• Wenn das Werkzeug nicht durch eine Wartungseinheit oder einen Anbauöler geölt wird, pro 15 Betriebsminuten (Dauereinsatz) etwa 3 bis 5 Tropfen Pneumatiköl von Hand in den Druckluftan- schluss geben.

• Werkzeug nicht ungeschützt im Freien oder in feuchter Umgebung aufbewahren.

• Pneumatiköl 0,5 Liter Spezialöl für Druckluftwerkzeuge, Wartungseinheiten und Anbauöler. Art.-Nr. 090 100 8540

• Anbauöler R3/8" Innengewinde Zur Installation direkt an Druckluft- werkzeugen. Stets sichtbarer Ölstand durch Schauglas. Art.-Nr. 090 105 4592

• Dreh-Kipp-Lufteinlassgelenk DKG 1/4" Zur Installation direkt an Druckluft- werkzeugen. Verbesserte Beweg- lichkeit beim Werkzeugeinsatz. Art.-Nr. 090 106 0991

• Umfangreiche Auswahl an Haft- Schleifblättern, Ø 150 mm, korund, von Körnung P 40 bis P 400 in unse- rem Programm erhältlich.

Gefahr! Reparaturen an Druckluftwerk- zeugen dürfen nur durch eine Fach- kraft ausgeführt werden! Reparaturbedürftige Druckluftwerkzeuge können an die Service-Niederlassung Ihres Landes eingesandt werden. Die Adresse finden Sie bei der Ersatz- teilliste. Bitte beschreiben Sie bei der Einsen- dung zur Reparatur den festgestellten Fehler. Das Verpackungsmaterial der Maschine ist zu 100 % recyclingfähig. Ausgediente Maschinen und Zubehör enthalten große Mengen wertvoller Roh- und Kunststoffe, die ebenfalls einem Recyclingprozess zugeführt werden können. Die Anleitung wurde auf chlorfrei gebleichtem Papier gedruckt.

5. Wartung und Pflege

6. Lieferbares Zubehör

Modell ES 7700 Luftbedarf l/min 550 Maximal zulässiger Arbeitsdruck bar 6,3 Drehzahl min

Hub mm 5 Durchmesser Schleifteller mm 150 Vibration (gewichteter Effektivwert der Beschleunigung) Unsicherheit K m/s

3,57 1,79 EN ISO 15744 Schallleistungspegel L

Unsicherheit K dB (A) dB (A) dB (A) 97,7 86,7 4,0 Abmessungen: Länge x Breite x Höhe mm 230 x 108 x 148 Gewicht kg 0,967 ENGLISH
