РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ES 7700 METABO

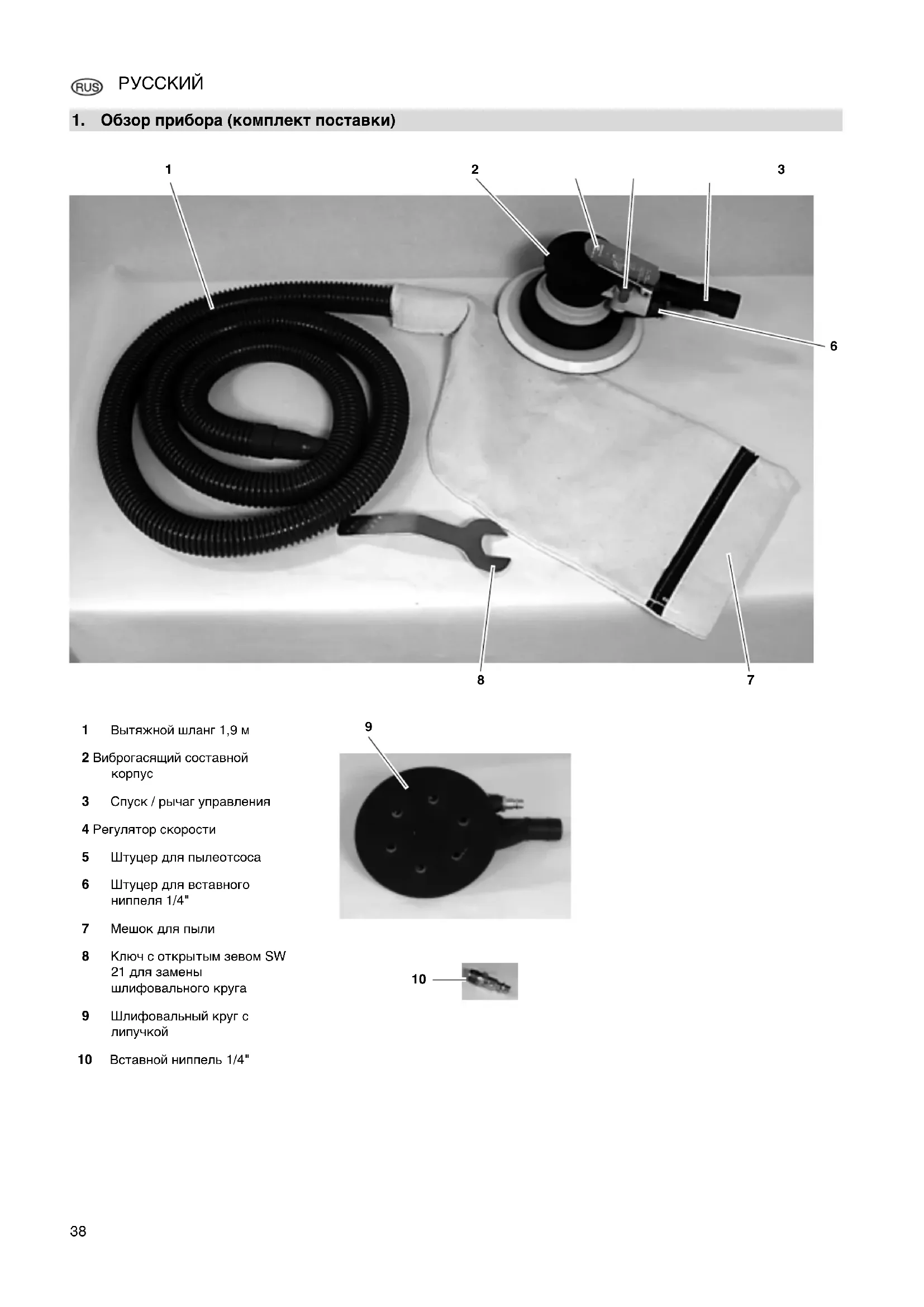

1. Обзор прибора (комплект поставки)

1 Вытяжной шланг 1,9 м 2 Виброгасящий составной

3 Спуск / рычаг управления 4 Регулятор скорости 5 Штуцер для пылеотсоса 6 Штуцер для вставного ниппеля 1/4" 7 Мешок для пыли 8 Ключ с открытым зевом SW 21 для замены шлифовального круга 9 Шлифовальный круг с

10 Вставной ниппель 1/4"

XK0038RU2.fm Руководство по эксплуатации39

1. Обзор прибора (комплект

поставки)...................................... 38

2. Прочитать вначале!.................... 39

3. Безопасность............................... 39

3.1 Надлежащее применение............ 39

3.2 Общие указания по технике

4.1 Перед первым запуском .............. 40

4.2 Работа с инструментом................ 40

4.3 Замена шлифовального

полотна.......................................... 40

4.4 Замена шлифовальной тарелки.. 40

5. Техобслуживание и уход .......... 40

6. Возможные принадлежности .. 40

7. Ремонт........................................... 40

8. Защита окружающей среды ..... 41

9. Технические характеристики... 41

Настоящее руководство составлено таким образом, чтобы Вы могли быстро и безопасно работать с инструментом. Ниже небольшая рекомендация, как следует читать это руководство:

• Полностью прочтите руководство перед запуском инструмента. Особое внимание уделите указаниям по безопасности.

• При обнаружении повреждений вследствие транспортировки немедленно сообщите о них продавцу. В этом случае нельзя запускать инструмент

• Руководство адресована лицам, имеющим базовые технические знания и навыки обращения с подобными инструментами. Если Вы не имеете опыта обращения с такими инструментами, воспользуйтесь помощью опытных лиц.

• Сохраняйте всю документацию, поставляемую вместе с этим инструментом, чтобы при необходимости можно было получить нужную информацию. Для получения гарантийного обслуживания сохраните чек о

• Если Вы передаете или продаете инструмент другим людям, передавайте также всю прилагаемую документацию. Производитель не несет ответственности за ущерб, возникший вследствие несоблюдения настоящего руководства. Сведения в данном руководстве помечены следующим образом:

Предупреждение о травмах и ущербе для окружащющей среды.

Предупреждение о материальном ущербе. − Цифры на рисунках (1 , 2, 3, ...) − обозначают детали; − имеют сквозную нумерацию. − Указания по работе, для которых следует соблюдать определенную последовательность, снабжены нумерацией. − Указания по работе с произвольной последовательностью обозначены точками. − Пункты списков обозначены черточками.

Эксцентриковая шлифовальная машина представляет собой пневматический инструмент для использования в мастерских. Он может использоваться для шлифования, полировки и подготовки поверхностей. Данный инструмент должен приводиться в действие только компрессором сжатого воздуха. Запрещается превышать предельно допустимое рабочее давление, указанное в технических характеристиках. Запрещается использовать инструмент с взрывоопасными, горючими и вредными газами.

применение является ненадлежащим. Ненадлежащее использование, модификации иниструмента или использование частей, не проверенных и не одобренных производителем, могут привести к непредсказуемому

3.2 Общие указания по

технике безопасности

• При использовании инструмента соблюдать приведенные ниже указания по безопасности, чтобы избежать опасности возникновения травм или материального ущерба.

• Соблюдать специальные указания по безопасности, приведенные в соответствующих

• Соблюдать возможные особые нормативы по охране труда и предотвращению несчастных случаев при работе с компрессорами и пневматическими инструментами.

• Содержать рабочее место в порядке – беспорядок на рабочем месте может привести к несчастным случаям.

• Проявлять внимательность. Не пользуйтесь инструментом, если Вы не в состоянии сосредоточиться.

• Не допускать детей и посторонних лиц в рабочую зону.

• Хранить пневматические инструменты в месте, не доступном для детей.

• Подключать инструмент к компрессору только через быстродействующую муфту.

• Не работать с вредными материалами.

• При работе с инструментом могут возникать искры. Не пользоваться инструментом вблизи горючих материалов, жидкостей или газов.

• Абразивная пыль горюча. Не допускайте образования большого количества горючего материала и регулярно опорожняйте мешок для пыли.

• Избегать поднимания абразивной пыли при опорожнении

• Не прикасаться к вращающимся

• Отсоединять инструмент от линии сжатого воздуха перед выполнением следующих работ: − замена шлифовальных полотен или кругов, − устранение неисправностей

− если инструмент оставляется без надзора.

• Использовать только шлифовальные полотна и круги, предусмотренные изготовителем для данного инструмента.

Опасность вследствие недостаточного личного защитного снаряжения!

• Надевать защитные наушники.

• Надевать защитные очки.

2. Прочитать вначале!

• Надевать респиратор.

• Надевать защитные перчатки.

Опасность вследствие дефектов прибора!

• Не ремонтировать инструмент самостоятельно! Ремонт компрессоров, напорных резервуаров и пневматических инструментов должен выполняться только специалистами.

Опасность вследствие

• Вибрация может передаваться всему телу и особенно рукам. Очень сильная, а также продолжительная вибрация может вызывать нервные расстройства и нарушения

• Оберегать прибор, особенно присоединение сжатого воздуха и органы управления, от пыли и

• Не превышать предельно допустимое рабочее давление, указанное в технических характеристиках. Рабочее давление следует устанавливать при помощи

• Избегать перегрузок инструмента – использовать его только в диапазоне мощности, указанном в технических характеристиках.

• Допускать холостой ход инструмента только на короткое

• Ввинтить вставной ниппель.

• Закрепить шлифовальное полотно на круге, при этом следить за положением вытяжных отверстий.

4.2 Работа с инструментом

Для длительной работы инструмента залить достаточное количество пневматического масла. Это можно сделать следующим образом: − Через сервисное отверстие при помощи масленки на компрессоре. − Через приставную масленку, установленную в магистраль сжатого воздуха или непосредственно на пневматическом инструменте. − Каждые 15 минут работы (при длительном использовании) вручную вводить 3 - 5 капель пневматического масла в присоединение для сжатого

1. Присоединить мешок для пыли.

2. Установить рабочее давление на

компрессоре (предельно допустимое рабочее давление см. в технических характеристиках).

3. Происоединить инструмент к

линии сжатого воздуха через быстродействующую муфту.

− Выжать спусковой рычаг до

− Установить скорость на регуляторе скорости.

5. Обрабатывать поверхность,

легко и равномерно нажимая

шлифовальное полотно.

4.3 Замена шлифовального

• Использовать только шлифовальные полотна, предусмотренные изготовителем для данного инструмента.

• Перед выполнением любых работ на инструменте отсоединять подачу сжатого

1. Снять старое полотно с тарелки.

2. Установить новое полотно на

тарелке, при этом следить за положением положением вытяжных отверстий.

4.4 Замена шлифовальной

Перед выполнением любых работ на инструменте отсоединять подачу сжатого воздуха.

1. Задвинуть ключ с открытым

зевом между резиновой манжетой и тарелкой на стопорную гайку.

2. Открутить старую тарелку

против часовой стрелки, при этом поддерживать ключом с обратной стороны.

3. Прикрутить новую тарелку по

часовой стрелке, при этом поддерживать ключом с

Перед выполнением любых работ на инструменте отсоединять подачу сжатого воздуха.Работы по техобслуживанию или ремонту, не описанные в данной главе, должны выполняться только специалистами.

• Проверить резьбовые соединения на прочность, при необходимости подтянуть.

• Если инструмент не смазывается блоком техобслуживания или приставной масленкой, следует каждые 15 минут работы (длительное использование)

вручную 3 - 5 капель пневматического масла в присоединение сжатого воздуха.

• Не хранить инструмент без защиты на открытом воздухе или во влажной среде.

• Масло для пневматики 0,5 литров Специальное масло для пневматических инструментов, блоков техобслуживания и приставных масленок. Артикул 090 100 8540

Приставная масленка R3/8" внутр. резьба, Для установки непосредственно на пневматических инструментах. Уровень масла постоянно виден через глазок. Артикул 090 105 4592

• Поворотно-откидной воздухозаборный шарнир DKG 1/4", Для установки непосредственно на пневматических инструментах. Улучшенная подвижность при использовании инструмента. Артикул 090 106 0991

• Предлагается обширный выбор шлифовальных полотен, Ш 150 мм, корунд, зернистость от P 40 до P 400.

Ремонт пневматических инструментов должен производиться только специалистами! Неисправные инструменты можно присылать в сервисный отдел в Вашей стране. Адрес приведен в списке запасных частей. При высылке инструмента просьба описать возникшую неисправность.

5. Техобслуживание и

Упаковочный материал для прибора может быть переработан на 100 %. Отработавшие машины и принадлежности содержат большое количество ценных исходных материалов и пластмасс, которые также могут быть подвергнуты вторичной переработке. Руководство напечатано на бумаге, беленой бесхлорным способом.

8. Защита окружающей

9. Технические характеристики

Модель ES 7700 Расход воздуха л/мин 550 Предельно допустимое рабочее давление бар 6,3 Частота вращения мин

Ход мм 5 Диаметр тарелки мм 150 Вибрация (взвешенное эффективное значение ускорения) Погрешность K

3,57 1,79 EN ISO 15744 Уровень звуковой мощности L

Уровень звукового дваления L

длина x ширина x высота мм 230 x 108 x 148 Вес кг 0,96
