Type de produit	Télémètre laser compact
Marque	Laserliner
Modèle	LaserRangeMaster T4 Pro
Catégorie	Télémètre
Plage de mesure (intérieur)	0,2 m - 40 m
Précision de mesure	± 0,2 mm (typique)
Mesure d'angle	Plage ±90°, résolution 0,1°, précision 0,1°
Capteur d'inclinaison	360° intégré
Laser	Classe 2, < 1 mW, 650 nm, divergence < 1,5 mrad
Interface	Bluetooth LE 4.x (portée max 10 m)
Fonctions de mesure	Longueur, surface, volume, Pythagore 1&2, angle 1&2, mesure continue
Référence de mesure	Arrière, filetage, avant (commutable)
Unités de mesure	m, ft, inch (''), fraction de pouce
Alimentation	2 piles AAA 1,5 V
Dimensions (L x H x P)	100 x 23 x 35 mm
Poids (piles incluses)	82 g
Conditions de travail	-10 à 40°C, 20% à 85% HR (sans condensation), altitude max 2000 m
Conditions de stockage	-20 à 70°C, 80% HR (sans condensation)
Arrêt automatique	Laser : 30 s à 5 min, Appareil : 3 min à 8 min selon mode
Entretien	Nettoyage avec lingette douce, ne pas laisser pénétrer l'eau
Codes d'erreur	Err204, Err208, Err220, Err252, Err253, Err255, Err256, Err261, Err500
Sécurité	Ne pas regarder le faisceau laser, classe 2, éviter exposition oculaire
Accessoires fournis	Notice d'utilisation, instructions de sécurité, piles

FOIRE AUX QUESTIONS - LaserRangeMaster T4 Pro Laserliner

Comment changer les piles du télémètre LaserRangeMaster T4 Pro ?

Ouvrez le compartiment à piles situé à l'arrière de l'appareil. Remplacez les deux piles usagées par des piles AAA 1,5 V neuves en respectant la polarité. Refermez le compartiment. Le code d'erreur Err220 indique qu'il faut remplacer les piles.

Quelle est la portée maximale du télémètre ?

La portée de mesure à l'intérieur peut atteindre 40 m sur une surface cible bien réfléchissante. En extérieur ou par mauvaises conditions, la portée est réduite. La précision typique est de ±0,2 mm.

Puis-je utiliser l'appareil à l'extérieur ?

Oui, mais l'utilisation en extérieur est limitée. Le fort ensoleillement, la pluie, le brouillard ou la neige peuvent influencer les mesures. Utilisez de préférence sur des surfaces lisses et réfléchissantes.

Que signifie le code d'erreur Err252 ?

Le code Err252 indique une température trop élevée, supérieure à 40 °C. Laissez l'appareil refroidir avant de l'utiliser à nouveau.

Comment puis-je connecter le télémètre à mon smartphone ?

Activez le Bluetooth sur l'appareil en appuyant sur la touche prévue. Téléchargez l'application Laserliner depuis votre store. Activez le Bluetooth du smartphone et lancez l'app. Sélectionnez votre télémètre dans la liste des appareils détectés.

Quelle est la précision de la mesure d'angle ?

La mesure d'angle est assurée par un capteur d'inclinaison 360° intégré. La précision est de 0,1° sur une plage de ±90°.

Comment nettoyer l'appareil ?

Utilisez une lingette douce et sèche pour nettoyer le boîtier. Évitez que l'eau ne pénètre à l'intérieur. Ne pas utiliser de produits abrasifs ou de solvants.

Quelles sont les fonctions de mesure disponibles ?

L'appareil propose les mesures de longueur, surface, volume, Pythagore 1 et 2 (pour calculs indirects), angle 1 et 2, ainsi que la mesure continue.

Que faire si le télémètre affiche Err255 ?

Err255 signifie que le signal reçu est trop faible ou que le temps de mesure est trop long. Vérifiez que la surface cible est suffisamment réfléchissante et que vous êtes dans la plage de mesure. Éloignez les obstacles du faisceau.

L'appareil s'éteint tout seul, est-ce normal ?

Oui, l'appareil dispose d'un arrêt automatique pour économiser les piles. Le laser s'éteint après 30 s à 5 min selon le mode, et l'appareil après 3 à 8 minutes d'inactivité.

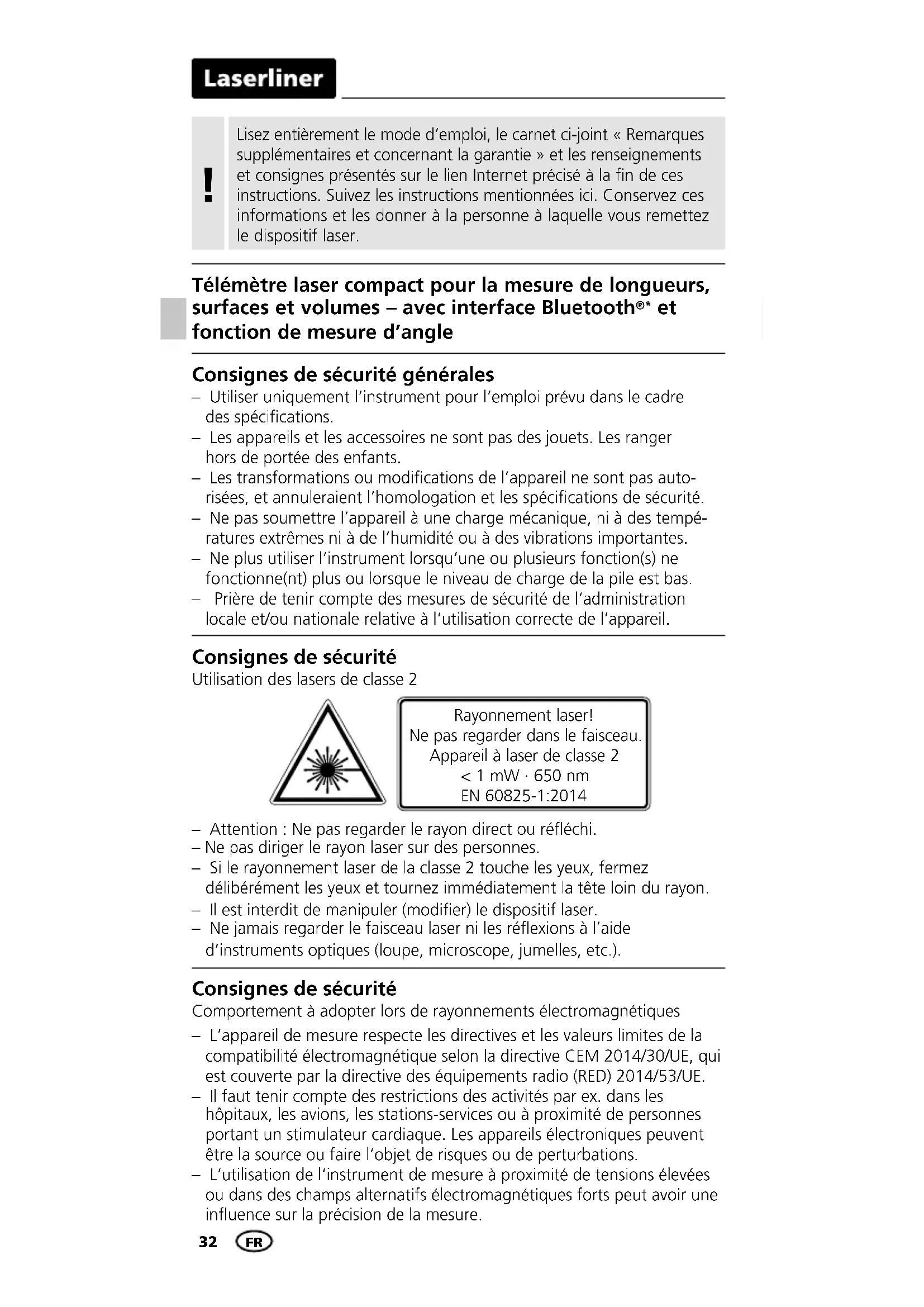

MODE D'EMPLOI LaserRangeMaster T4 Pro Laserliner

Lisez entiement le mode d'emploi, le carnet ci-joint « Remarques supplémentaires et concernant la garantie » et les renseignements et consignes presentés sur le lien Internet précisé à la fin de ces instructions. Suivez les instructions mentionnées ici. Conservez ces informations et les donner à la personne à laquelle vous remettez le dispositif laser.

Télémetre laser compact pour la mesure de longueurs, surfaces et volumes - avec interface Bluetooth®* et fonction de mesure d'angle

Consignes de sécurité générales

• Utiliser uniquement l'instrument pour I'emploi prévu dans le cadre des specifications.
• Les apparèils et les accessoires ne sont pas des jouets. Les ranger hors de portée des enfants.
• Les transformations ou modifications de l'appareil ne sont pas autorisées, et annuleraient l'homologation et les spécifications de sécurité.
• Ne pas soumettre l'appareil à une charge mécanique, ni à des températures extrêmes ni à de l'humidité ou à des vibrations importantes.
• Ne plus utiliser l'instrument lorsqu'une ou plusieurs fonction(s) ne fonctionne(nt) plus ou lorsque le niveau de charge de la pile est bas.
• Prière de tener compte des mesures de sécurité de l'administration locale et/ou nationale relative à l'utilisation correcte de l'appareil.

Consignes de sécurité

Utilisation des lasers de classe 2

Rayonnement laser!
Ne pas regarder dans le faisceau.
Apparil à laser de classe 2
<1 mW·650 nm
EN 60825-1:2014

• Attention: Ne pas regarder le rayon direct ou reflechi.
• Ne pas diriger le rayon laser sur des personnes.
• Si le rayonnement laser de la classe 2 touche les yeux, fermez délibérément les yeux et tournez immédiatement la tête loin du rayon.
• Il est interdit de manipuler (modifier) le dispositif laser.
• Ne jamais regarder le faisceau laser ni les réflexions à l'aide d'instruments optiques (loupe, microscope, jumelles, etc.).

Consignes de sécurité

Comportement à adopter lors de rayonnements electromagnétiques

• L'appareil de mesure respecte les directives et les valeurs limites de la compatibilité electromagnétique selon la directive CEM 2014/30/UE, qui est couverte par la directive des équipements radio (RED) 2014/53/UE.
• Il faut tenir compte des restrictions des activités par ex. dans les hopitaux, les avions, les stations-services ou a proximate de personnes portant un stimulator cardiaque. Les apparèils électroniques peuvent être la source ou faire l'objet de risques ou de perturbations.
• L'utilisation de l'instrument de mesure à proximité de tensions élevées ou dans des champs alternatifs electromagnétiques forts peut avoir une influence sur la précision de la mesure.

Consignes de sécurité

Comportement à adopter lors de rayonnements radio RF

• L'appareil de mesure est doté d'une interface radio.
• L'appareil de mesure respecte les directives et les valeurs limites de la compatibilité et du rayonnement électromagnétiques selon la directive des équipements radio (RED) 2014/53/UE.
• Umarex GmbH & Co. KG déclare par la présence que le type d'appareil radio LaserRange-Master T4 Pro est conforme aux principales exigences et aux autres dispositions de la directive européen pour les équipements radioélectriques 2014/53/UE (RED). Il est possible de consulter le texte complet de la déclaration de conformité UE à l'adresse Internet suivante: http://laserliner.com/info?an=lrmt4

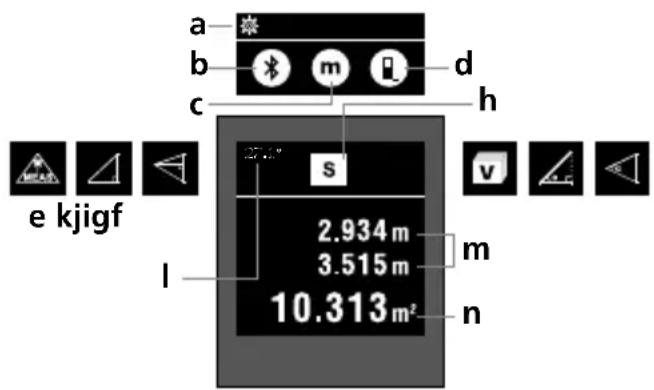

AFFICHAGE :

a Menu de réglage
b Fonction Bluetooth®*
c Unite de mesure en m/ft/inch/_
d Plan de mesure (réference) arrête / filtage / avant
e Mesure continue / Mesure de la longueur
f Pythagores 1
g Pythagores 2

1.

h Mesure de la surface
i Mesure du volume
j Fonction d'angle 1
k Fonction d'angle 2
Valeur mesurée fonction d'angle
m Valeurs intermédiaires
n Valeurs mesureres / Résultats de mesure Unité en m/ft/inch/_

CLAVIER:

1. Mesurer
2. MARCHE / ARRET

2.

Laserliner

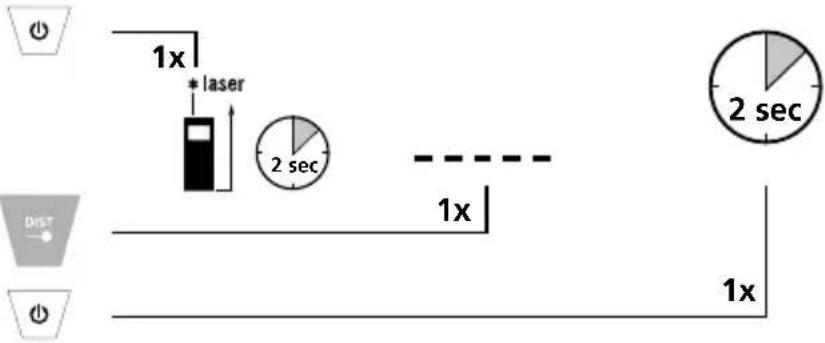

Mise en marche, mesure et arrêt :

Instrument en marche Mesurer Instrument à l'arrêt

L'appareil lance la mesure continue des qu'il est mis en marche.

Changer d'unité de mesure :

m / ft / inch / ' "

1.

Commutation au plan de mesure (réference) :

arrière / filetage / avant

1.

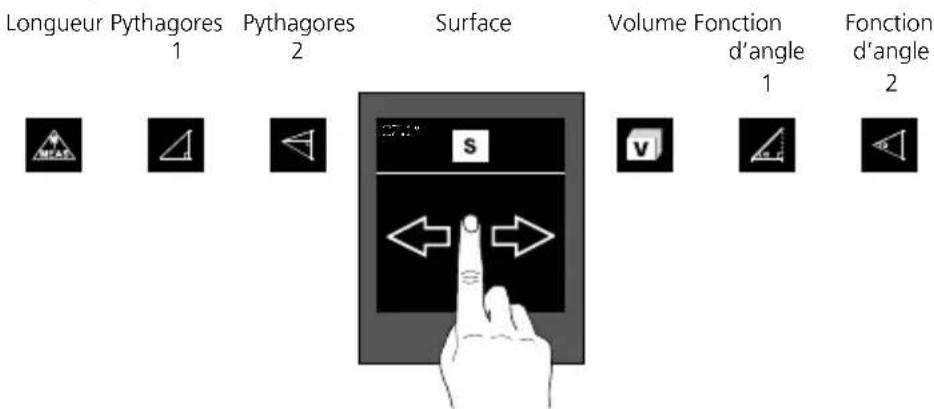

Changer de fonctions de mesure :

Mesure de la longueur :

Instrument en marche Mesurer/Hold

'appareil lance la mesure continue des qu'il est mis en marche.

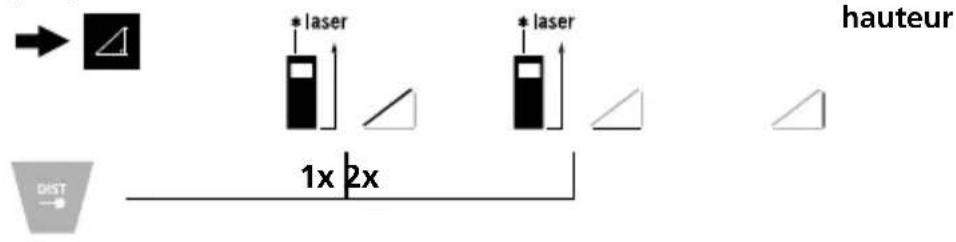

Fonction Pythagore 1 :

Pythagores 1 1ere mesure 2e mesure Résultat

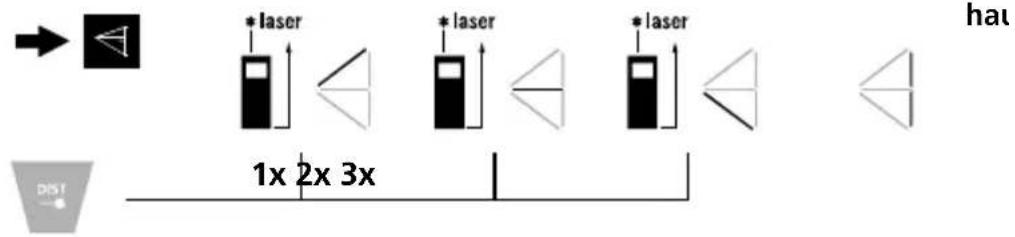

Fonction Pythagore 2 :

Pythagores 2 1ere mesure 2e mesure 3e mesure Résultat

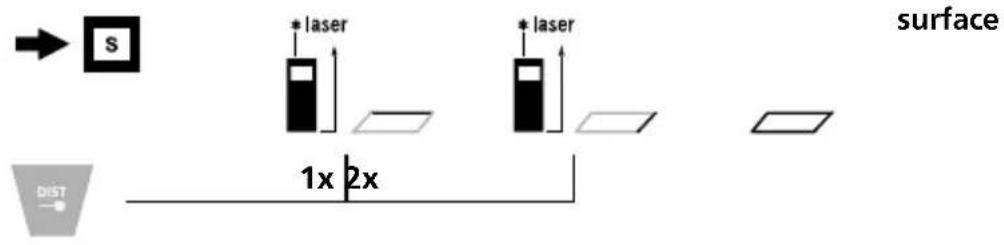

Mesure de la surface :

Surface 1ere mesure 2e mesure Résultat

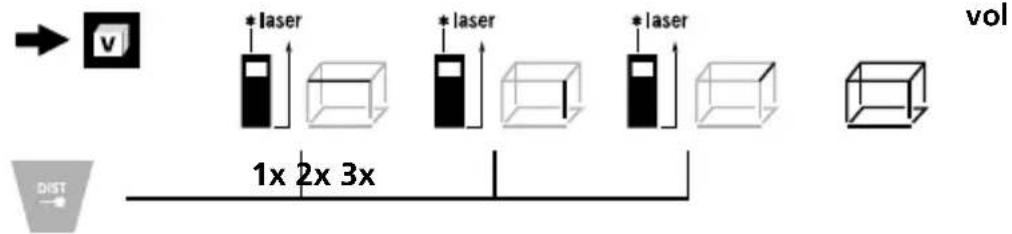

Mesure du volume :

Volume 1ere mesure 2e mesure 3e mesure Résultat

Laserliner

Fonction d'angle 1 :

Fonction d'angle 1 Mesure

Les résultats de mesure sont calculés automatiquement par le capteur d'inclinaison 360^ .

La face arrête de l'appareil sert de surface de reférence pour la mesure des angles.

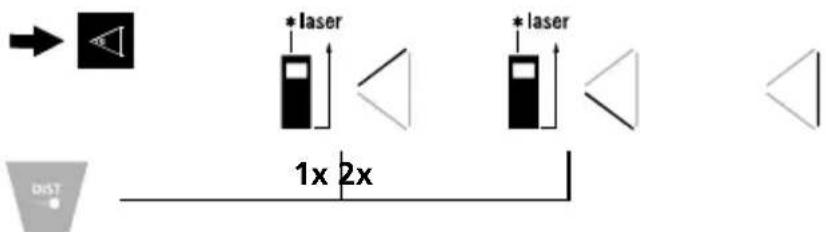

Fonction d'angle 2 :

Fonction d'angle 2 1ere mesure 2e mesure Résultat

hauteur

Le résultat de mesure est calculé par le capteur d'inclinaison 360^ .

La face arrête de l'appareil sert de surface de reférence pour la mesure des angles.

Transmission des données

Le télémetre laser est doté d'une fonction Bluetooth® qui permet la transmission sans fil des données aux appareils mobiles (p. ex. smartphone, tablette) avec l'interface Bluetooth®.

Vous trouvez les conditions requises du système pour une liaison Bluetooth® sous http://laserliner.com/info?an=ble

L'appareil peut se connecter par Bluetooth®* aux apparéils mobiles compatibles avec Bluetooth 4.0.

La portée est d'une distance maxi de 10 m de l'appareil mobile et dépend fortement des conditions ambiantes, comme p. ex. l'épaïseur et la composition des murs, des sources de brouillage ainsi que des propriétés de transmission / réception de l'appareil.

• La marque et le logo Bluetooth® sont des marques déposées de Bluetooth SIG, Inc.

Activer / Désactiver Bluetooth®*:

1.2

Le symbole Bluetooth®* apparait après activation à l'écran. Si la fonction est active, un apparéil mobile peut se connecter à l' apparéil de mesure par l'intérimédiaire d'une application.

• La marque et le logo Bluetooth® sont des marques déposées de Bluetooth SIG, Inc.

Application (App)

L'utilisation de la fonction Bluetooth®* nécessite une application. Vous pouvez la télécharger à partir du store correspondant à l'appareil mobile :

Vérifiez que l'interface Bluetooth® de l'appareil mobile est activée.

Une fois l'application lancée et la fonction Bluetooth®* activée, il est possible de connecter un apparéil mobile et le télémetre laser. Si l'application détecte plusieurs instruments de mesure actifs,CHOISISEZ I'instrument adapte.

Au démarriage suivant, cet instrument de mesure peut être connecté automatiquement.

• La marque et le logo Bluetooth® sont des marques déposées de Bluetooth SIG, Inc.

Remarques importantes

• Le laser affi che le point jusqu'auquel la mesure sera effectuee. Aucun objet ne doit se dépasser dans le champ du rayon laser.
• Pendant la mesure, l'instrument compte les écarts de température ambiente. En cas d'écarts de température importants, tenez compte d'une courte période d'adaptation suite au changement de lieu.
• L'utilisation de l'instrument à l'extérieur est limite et il n'est pas possible de l'utiliser en cas de fort ensoleillement.
• La pluie, le brouillard et la neige peuvent influencer voire fausser les mesures à l'air libre.
• L'ecart peut être supérieur à 3 mm en cas de mauvaises conditions de mesure par ex. en cas de surfaces à mauvaise réflexion.
• Les tapis, les sièges remboursés ou les rideaux ne renvoient pas le rayon laser de manière optimale. Utiliser des surfaces lisses.
• Dans le cas de mesures à travers du verre (vitres), il est possible que les résultats de mesure soient fausses.
• Une fonction d'économie d'énergie éteint automatique l'instrument.
• Nettoyage avec une lingette douce. L'eau ne doit pas pénétrer dans le boîtier.

Code erreur :

Err204: Erreur de calcul

Err208: Erreur interne

Err220: Echanger les piles

Err252: Température tropélevée : > 40°C

Err253: Température trop basse : < 0°C

Err255: Le signal reçu est trop faible ou le temps de mesure est trop long

Err256: Le signal reçu est trop fort

Err261: En dehors de la plage de mesure

Err500: Défaillance matérielle

Données techniques

(Sous réserve de modifications techniques. 18W14)

Mesure de distances
Plage de mesure à l'intérieur 0,2 m - 40 m
Précision (typique)* ± 0,2 mm
Mesures d'angle
Plage de mesure ± 90°
Résolution 0,1°
Précision 0,1°
Laser classer 2 < 1 mW
Longueur de l'onde laser 650 mm
Divergence du faisceau < 1,5 mrad
Conditions de travail	-10 ... 40°C, 20%rH ... 85%rH, non condensante, Hauteur de travail max. 2000 m
Conditions de stockage -20 ...	70°C, 80%rH, non condensante
Caractéristiques de fonctionnement du module radio	Interface Bluetooth LE 4.x Bande de fréquences : bande ISM (industrielle, scientifique et Médicale) 2400-2483,5 MHz, 40 canaux; Puisance d'émission : max. 10 mW ; Largeur deiband : 2 MHz ; Débit binaire : 1 Mbit/s modulation : GFSK / FHSS
Arrêt automatique	dynamique en fonction du mode de mesure : Laser : de 30 s à 5 min Appareil : de 3 min à 8 min
Alimentation électrique piles 2	x AAA 1,5 Volt
Dimensions (L x H x P) 100 x 2	3 x 35 mm
Poids (piles incluse) 82 g

• jusqu'à une distance de 10 m avec une surface cible bien réfléchissant et à température ambiente. L'écart de mesure peut atteindre ± 0,2 mm/m en cas de plus grandes distances et de conditions de mesure moins favorables, comme par ex. en cas de fort ensoillement ou de surfaces cibles à faible réflexion.

Réglementation UE et élimination des déchets

L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union europeenne.

Ce produit est un apparéil électrique et doit donc faire l'objet d'une collecte et d'une mise au rebut sélectives conformément à la directive européenne sur les ancients apparéils électriques etlectroniques (directive DEEE).

Autres remarques complémentaires et consignes de sécurité sur http://laserliner.com/info?an=lrmt4

！
