MANUALE UTENTE LaserRangeMaster T4 Pro Laserliner

e funzione per la misurazione di angoli

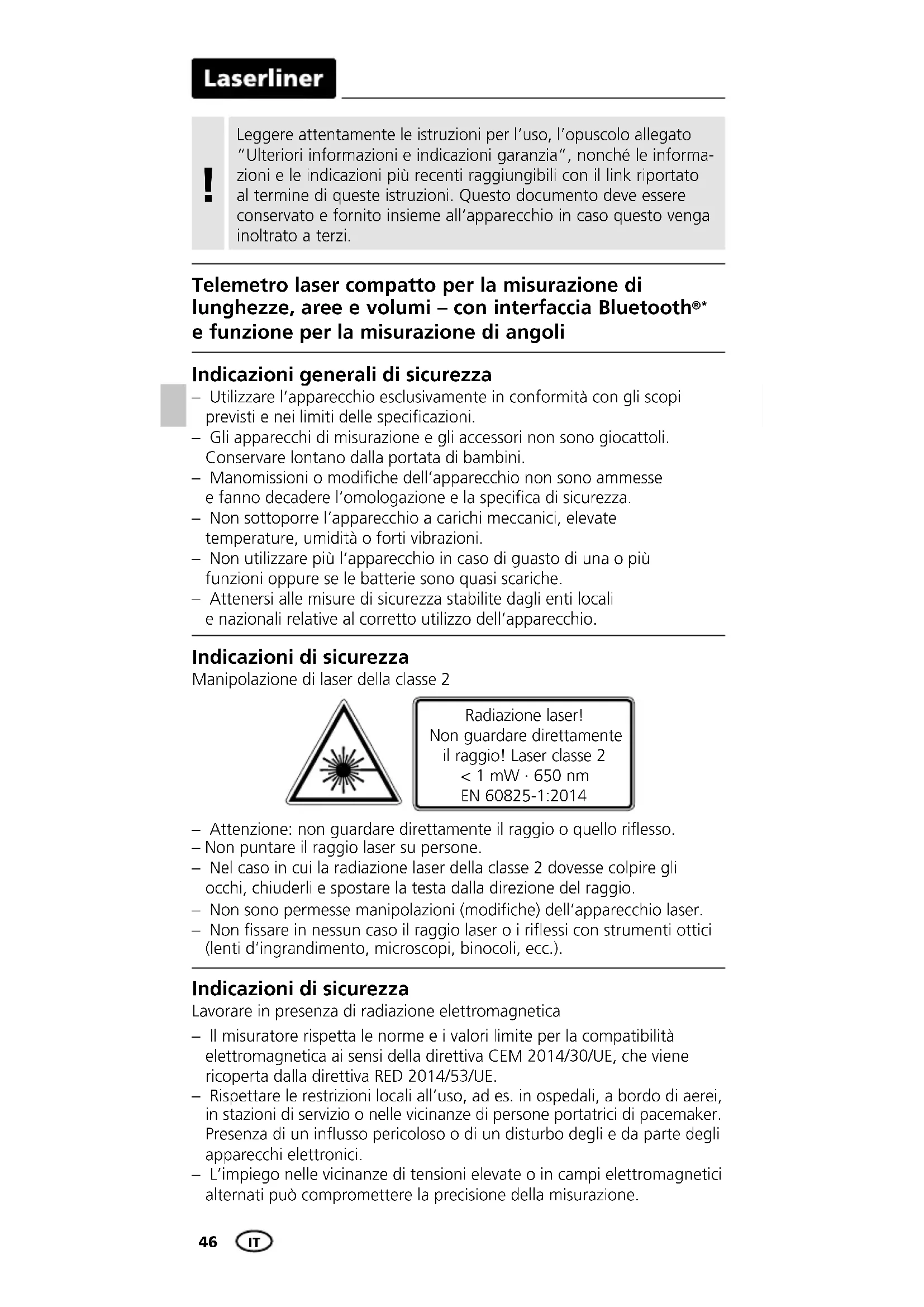

Leggere attentamente le istruzioni per l‘uso, l’opuscolo allegato “Ulteriori informazioni e indicazioni garanzia”, nonché le informa- zioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Questo documento deve essere conservato e fornito insieme all‘apparecchio in caso questo venga inoltrato a terzi.

Indicazioni generali di sicurezza – Utilizzare l‘apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specicazioni. – Gli apparecchi di misurazione e gli accessori non sono giocattoli. Conservare lontano dalla portata di bambini. – Manomissioni o modiche dell‘apparecchio non sono ammesse e fanno decadere l‘omologazione e la specica di sicurezza. – Non sottoporre l‘apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni. – Non utilizzare più l‘apparecchio in caso di guasto di una o più funzioni oppure se le batterie sono quasi scariche. – Attenersi alle misure di sicurezza stabilite dagli enti locali e nazionali relative al corretto utilizzo dell‘apparecchio. – Attenzione: non guardare direttamente il raggio o quello riesso. – Non puntare il raggio laser su persone. – Nel caso in cui la radiazione laser della classe 2 dovesse colpire gli occhi, chiuderli e spostare la testa dalla direzione del raggio. – Non sono permesse manipolazioni (modiche) dell‘apparecchio laser. – Non ssare in nessun caso il raggio laser o i riessi con strumenti ottici (lenti d‘ingrandimento, microscopi, binocoli, ecc.). Indicazioni di sicurezza Manipolazione di laser della classe 2 Radiazione laser! Non guardare direttamente il raggio! Laser classe 2 < 1 mW · 650 nm EN 60825-1:2014 Indicazioni di sicurezza Lavorare in presenza di radiazione elettromagnetica – Il misuratore rispetta le norme e i valori limite per la compatibilità elettromagnetica ai sensi della direttiva CEM 2014/30/UE, che viene ricoperta dalla direttiva RED 2014/53/UE. – Rispettare le restrizioni locali all’uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Presenza di un inusso pericoloso o di un disturbo degli e da parte degli apparecchi elettronici. – L’impiego nelle vicinanze di tensioni elevate o in campi elettromagnetici alternati può compromettere la precisione della misurazione.LaserRange-Master T4 Pro

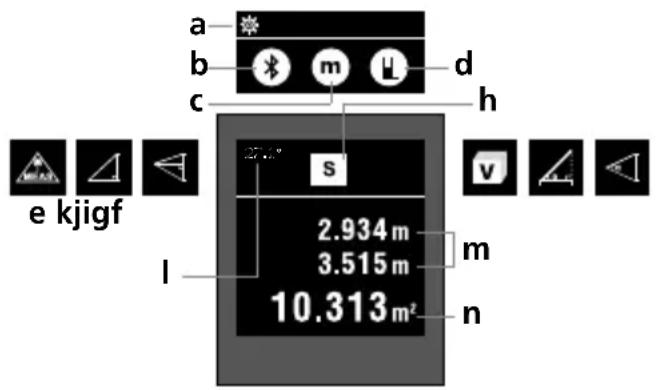

Menu di impostazione Funzione Bluetooth

Unità di misura m / ft / inch / _‘ _“ Piano di misura (riferimento) posteriore / Filettatura / anteriore Misura continua / Misura della lunghezza Funzione pitagorica 1 Funzione pitagorica 2

Misura dell‘area Misura del volume Funzione angoli 1 Funzione angoli 2 Valore misurato funzione angolo Valori intermedi Valori misurati / risultati di misura / Unità di misura m / ft / inch / _‘ _“

• Il marchio denominativo e il logo Bluetooth sono marchi registrati della Bluetooth SIG, Inc.

Indicazioni di sicurezza Lavorare in presenza di radiazione RF – L‘apparecchio di misurazione è dotato di un‘interfaccia per la trasmissione via radio. – L’apparecchio rispetta le norme e i valori limite per la compatibilità elettromagnetica e le radiazioni elettromagnetiche ai sensi della direttiva RED 2014/53/UE. – Con la presente Umarex GmbH & Co. KG dichiara che il tipo di impianto radiotrasmittente LaserRange-Master T4 Pro soddisfa i requisiti essenziali e le altre disposizioni della direttiva europea "Radio Equipment Richtlinie" 2014/53/UE (RED). Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: http://laserliner.com/ info?an=lrmt448

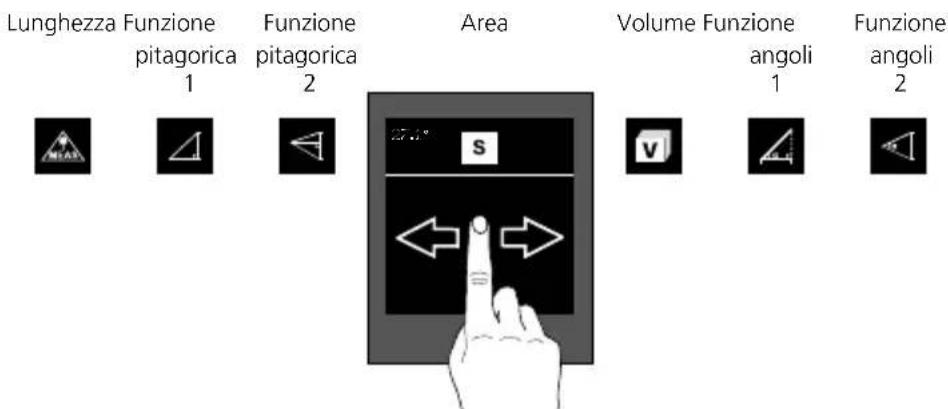

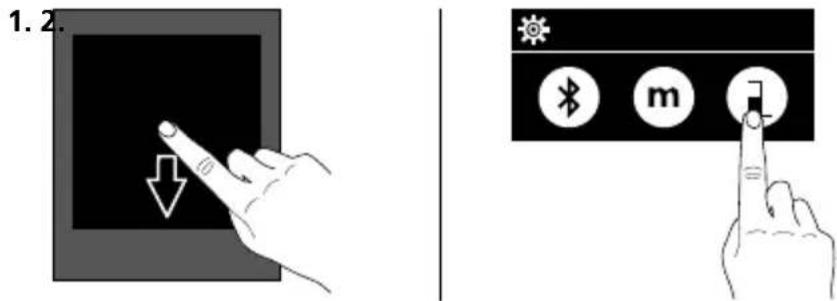

27.1° Commutazione del piano di misura (riferimento): posteriore / Filettatura / anteriore 27.1° 27.1° 27.1° 27.1° 27.1° 27.1° 27.1° Cambio delle funzioni di misura: Lunghezza Funzione pitagorica Funzione pitagorica Volume Funzione angoli Funzione angoli

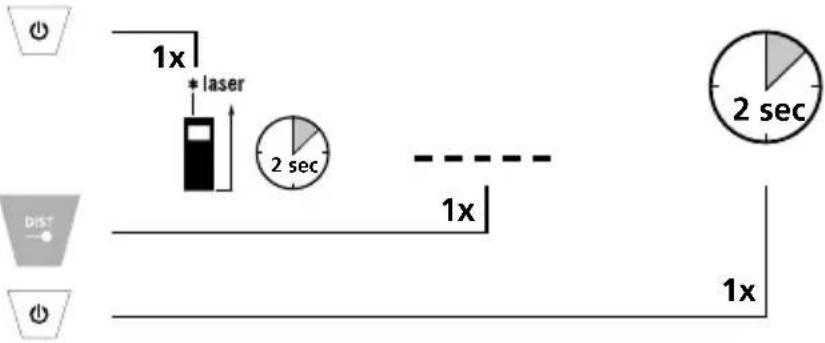

2 sec Accensione, misura e spegnimento: Strumento On Misura Strumento Off

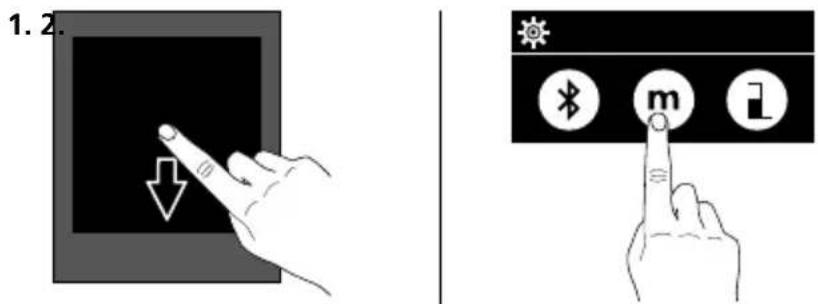

27.1° Cambio dell‘unità di misura: m / ft / inch / _‘ _“ Dopo l'accensione l'apparecchio si avvia in modalità di misura continua. !LaserRange-Master T4 Pro

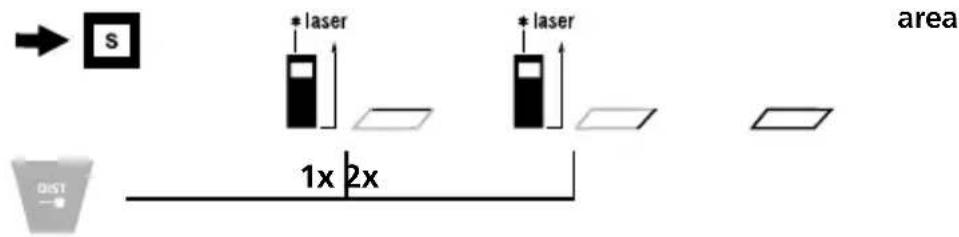

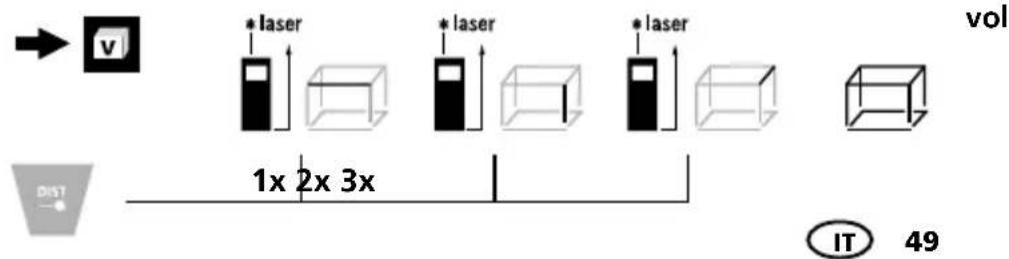

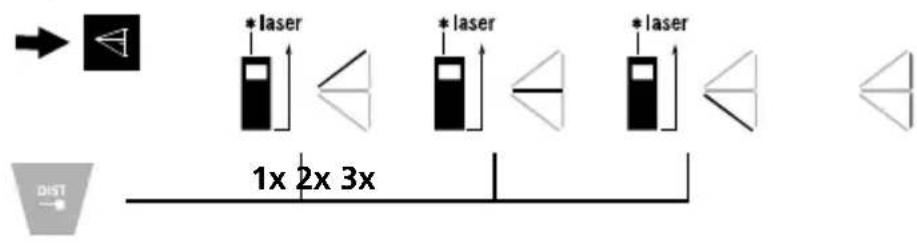

27.1° 1x 2x 3x 27.1° 1x 2x Funzione pitagorica 2: Funzione 1.ª misura 2.ª misura 3.ª misura Risultato pitagorica 2 altezza Misura dell‘area: Area 1.ª misura 2.ª misura Risultato area 1x 2x 3x 27.1° Misura del volume: Volume 1.ª misura 2.ª misura 3.ª misura Risultato volume

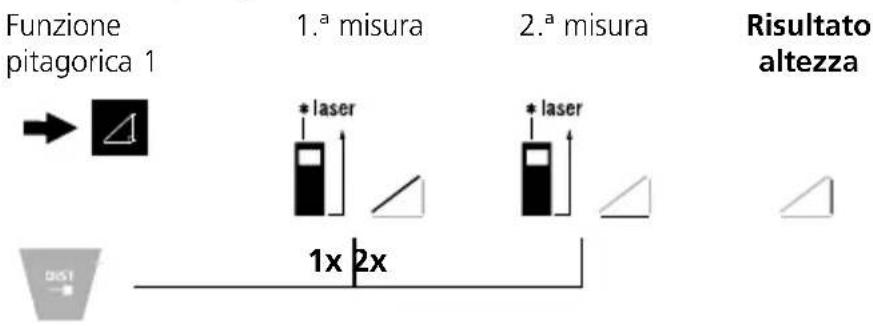

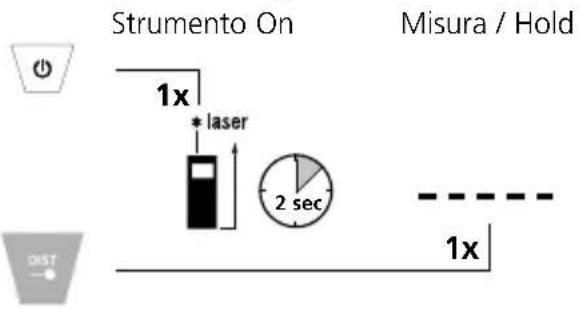

2 sec Misura della lunghezza: Strumento On Misura / Hold 27.1° 1x 2x Funzione pitagorica 1: Funzione 1.ª misura 2.ª misura Risultato pitagorica 1 altezza Dopo l'accensione l'apparecchio si avvia in modalità di misura continua.

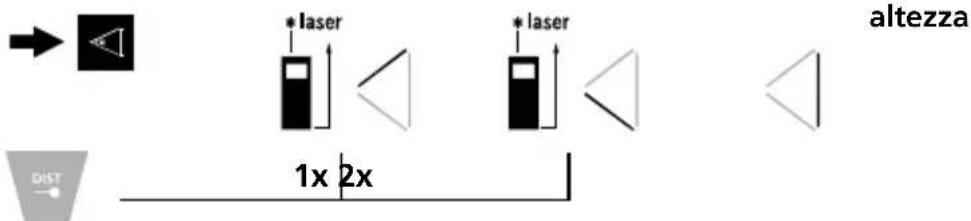

27.1° 1x 2x 27.1° Funzione angoli 2: Funzione angoli 2 1.ª misura 2.ª misura Risultato altezza Il risultato di misurazione viene determinato automaticamente dal sensore di inclinazione a 360°. La parte posteriore dell‘apparecchio funge da superficie di riferimento per la misurazione di angoli.

Trasmissione dati Il telemetro laser dispone di una funzione Bluetooth

per la trasmissione dei dati via radio a terminali mobili con interfaccia Bluetooth

(per es. smartphone o tablet). I requisiti di sistema per la connessione Bluetooth

sono disponibili al sito http://laserliner.com/info?an=ble L‘apparecchio può stabilire una connessione Bluetooth

con terminali compatibili con lo standard Bluetooth 4.0. La portata massima è di 10 m dal terminale e dipende fortemente dalle condizioni ambientali, come ad es. lo spessore e la composizione di pareti, fonti di disturbo per la trasmissione via radio, nonché dalle caratteristiche di invio / ricezione del terminale.

• Il marchio denominativo e il logo Bluetooth

sono marchi registrati della Bluetooth SIG, Inc. Attivazione / disattivazione del Bluetooth

27.1° Funzione angoli 1: Funzione angoli 1 Misura Risultati I risultati di misurazione vengono determinati automaticamente dal sensore di inclinazione a 360°. La parte posteriore dell‘apparecchio funge da superficie di riferimento per la misurazione di angoli. !LaserRange-Master T4 Pro

Dopo l‘attivazione, il simbolo Bluetooth

appare sul display. Attivando la funzione, un terminale mobile può connettersi con l‘apparecchio di misurazione per mezzo di un‘app.

• Il marchio denominativo e il logo Bluetooth sono marchi registrati della Bluetooth SIG, Inc. Applicazione (app) Per usare la funzione Bluetooth

è necessaria un‘app, che può essere scaricata dai vari store a seconda del tipo di terminale: Accertarsi che l‘interfaccia Bluetooth

del terminale mobile sia attivata.

Dopo l‘avvio dell‘applicazione e con la funzione Bluetooth

attivata, è possibile stabilire una connessione tra un terminale mobile e il telemetro laser. Se l‘applicazione rileva più di un apparecchio di misurazione, selezionare quello di interesse. All‘avvio successivo l‘apparecchio di misurazione sarà connesso automaticamente.

• Il marchio denominativo e il logo Bluetooth sono marchi registrati della Bluetooth SIG, Inc. Avvertenze importanti

• Il laser indica il punto fino al quale si esegue la misura. Nel raggio laser non devono sporgere oggetti.

• Durante la misura l‘apparecchio compensa temperature diverse dell‘ambiente, per cui occorre attendere per un breve periodo di adattamento quando si passa ad un altro luogo a temperatura notevolmente diversa.

• L‘apparecchio è utilizzabile all‘aperto solo in maniera limitata e non può essere usato in presenza di intensa radiazione solare.

• Nelle misure all‘aperto, la pioggia, la nebbia e la neve possono influenzare o falsificare i risultati di misura.

• In condizioni sfavorevoli, ad esempio superfici poco riflettenti, lo scarto massimo può essere maggiore di 3 mm.

• I tappeti, le imbottiture e le tende non riflettono il laser in maniera ottimale. Utilizzare superfici lisce.

• I risultati delle misure eseguite attraverso il vetro (finestre) possono essere falsificati.

• Una funzione di risparmio di energia spegne l‘apparecchio automaticamente.

• Pulizia con un panno morbido. All‘interno dell‘apparecchio non deve penetrare acqua Err204: Err208: Err220: Err252: Err253: Err255: Err256: Err261: Err500: Codice di guasto: Errore di calcolo Errore interno Sostituire le batterie Temperatura eccessiva: > 40°C Temperatura insufficiente: < 0°C Segnale ricevuto troppo debole o tempo di misurazione troppo lungo Segnale ricevuto troppo forte Fuori dal campo di misura Errore hardware IT52 Dati tecnici (Con riserva di modifiche tecniche. 18W14) Misurazione di distanze Campo di misura interno 0,2 m - 40 m Precisione (tipico)* ± 0,2 mm Misurazione di angoli Campo di misura ± 90° Risoluzione 0,1° Precisione 0,1° Classe laser 2 < 1 mW Lunghezza delle onde laser 650 nm Divergenza di fascio < 1,5 mrad Condizioni di lavoro -10 ... 40°C, 20%rH … 85%rH, non condensante, altezza di lavoro max. 2000 m Condizioni di stoccaggio -20 ... 70°C, 80%rH, non condensante Dati di esercizio del modulo radio Interfaccia Bluetooth LE 4.x; Banda di frequenza: banda ISM 2400-2483.5 MHz, 40 canali; potenza di trasmissione: max 10 mW; larghezza di banda: 2 MHz; velocità di trasmissione: 1 Mbit/s; modulazione: GFSK / FHSS Spegnimento automatico dinamico a seconda della modalità di misura: Laser: 30 sec. - 5 min. Apparecchio: 3 min. 8 min. Alimentazione elettrica 2 pile AAA da 1,5 V Dimensioni (L x H x P) 100 x 23 x 35 mm Peso (con pile) 82 g

• fino distanze di misura di 10 m con superfici da misurare ben riflettenti e a temperatura ambiente. In caso di distanze maggiori e condizioni sfavorevoli, come p.e. forte irradiazione solare o superfici da misurare poco riflettenti, la divergenza di misura può salire di ± 0,2 mm/m. Norme UE e smaltimento L‘apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all‘interno dell‘UE. Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate. Per ulteriori informazioni ed indicazioni di sicurezza: http://laserliner.com/info?an=lrmt4 ITLaserRange-Master T4 Pro
