BEDIENUNGSANLEITUNG LaserRangeMaster T4 Pro Laserliner

Kompakter Laser-Entfernungsmesser zum Messen von Längen, Flächen und Volumen – mit Bluetooth

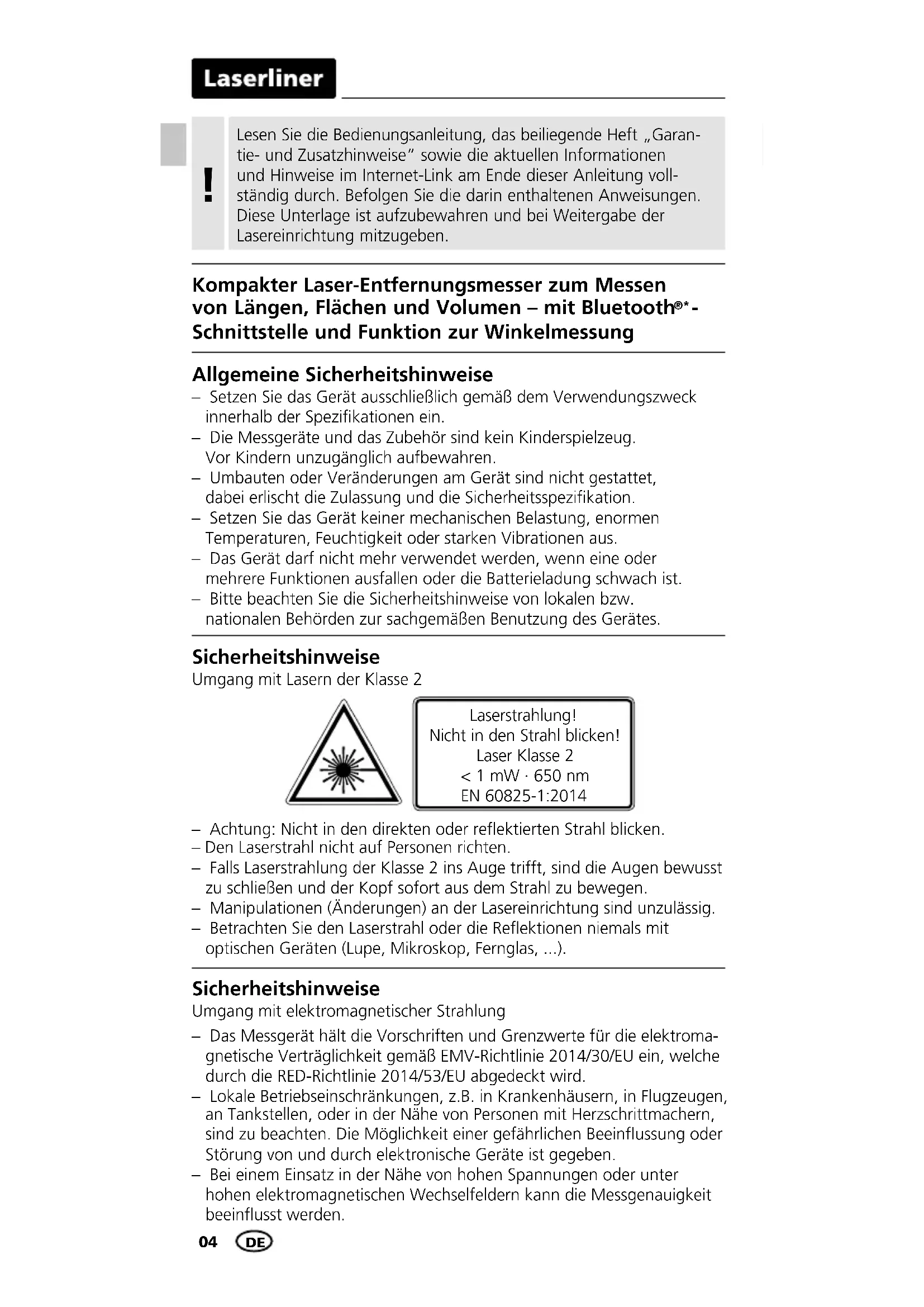

Schnittstelle und Funktion zur Winkelmessung Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garan- tie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung voll- ständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe der Lasereinrichtung mitzugeben.

Allgemeine Sicherheitshinweise – Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezikationen ein. – Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren. – Umbauten oder Veränderungen am Gerät sind nicht gestattet, dabei erlischt die Zulassung und die Sicherheitsspezikation. – Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus. – Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist. – Bitte beachten Sie die Sicherheitshinweise von lokalen bzw. nationalen Behörden zur sachgemäßen Benutzung des Gerätes. – Achtung: Nicht in den direkten oder reektierten Strahl blicken. – Den Laserstrahl nicht auf Personen richten. – Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen. – Manipulationen (Änderungen) an der Lasereinrichtung sind unzulässig. – Betrachten Sie den Laserstrahl oder die Reektionen niemals mit optischen Geräten (Lupe, Mikroskop, Fernglas, ...). Sicherheitshinweise Umgang mit Lasern der Klasse 2 Laserstrahlung! Nicht in den Strahl blicken! Laser Klasse 2 < 1 mW · 650 nm EN 60825-1:2014 Sicherheitshinweise Umgang mit elektromagnetischer Strahlung – Das Messgerät hält die Vorschriften und Grenzwerte für die elektroma- gnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein, welche durch die RED-Richtlinie 2014/53/EU abgedeckt wird. – Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinussung oder Störung von und durch elektronische Geräte ist gegeben. – Bei einem Einsatz in der Nähe von hohen Spannungen oder unter hohen elektromagnetischen Wechselfeldern kann die Messgenauigkeit beeinusst werden.LaserRange-Master T4 Pro

Einstellungsmenü Bluetooth

-Funktion Messeinheit m / ft / inch / _‘ _“ Messebene (Referenz) hinten / Gewinde / vorne Dauermessung / Längenmessung Pythagoras 1 Pythagoras 2

Flächenmessung Volumenmessung Winkelfunktion 1 Winkelfunktion 2 Messwert Winkelfunktion Zwischenwerte Messwerte / Messergebnisse Einheit m / ft / inch / _‘ _“

• Die Bluetooth Wortmarke und das Logo sind eingetragene Warenzeichen der Bluetooth SIG, Inc. Sicherheitshinweise Umgang mit RF-Funkstrahlung – Das Messgerät ist mit einer Funkschnittstelle ausgestattet. – Das Messgerät hält die Vorschriften und Grenzwerte für die elektro- magnetische Verträglichkeit und Funkstrahlung gemäß RED-Richtlinie 2014/53/EU ein. – Hiermit erklärt Umarex GmbH & Co. KG, dass der Funkanlagentyp LaserRange-Master T4 Pro den wesentlichen Anforderungen und sonstigen Bestimmungen der europäischen Radio Equipment Richtlinie 2014/53/EU (RED) entspricht. Der vollständige Text der EU-Konformitäts- erklärung ist unter der folgenden Internetadresse verfügbar: http://laserliner.com/info?an=lrmt4DE

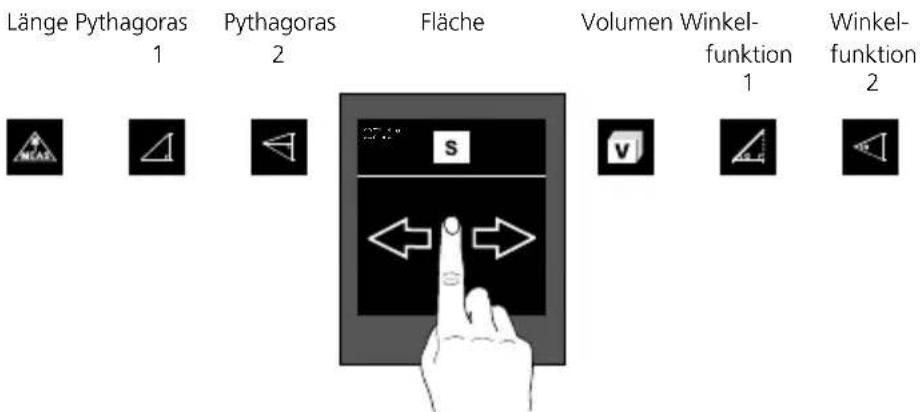

27.1° 27.1° 27.1° 27.1° 27.1° 27.1° 27.1° Messfunktionen umschalten: Länge Pythagoras Pythagoras Volumen Winkel- funktion Winkel- funktion Fläche

27.1° Messebene (Referenz) umschalten: hinten / Gewinde / vorne

27.1° Messeinheit umschalten: m / ft / inch / _‘ _“ 2 sec

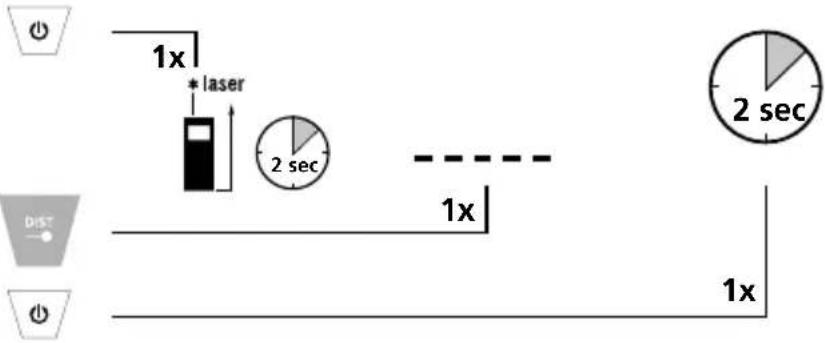

2 sec Einschalten, Messen und Ausschalten: Gerät an Messen Gerät aus Das Gerät startet nach dem Einschalten mit der Dauermessung. !LaserRange-Master T4 Pro

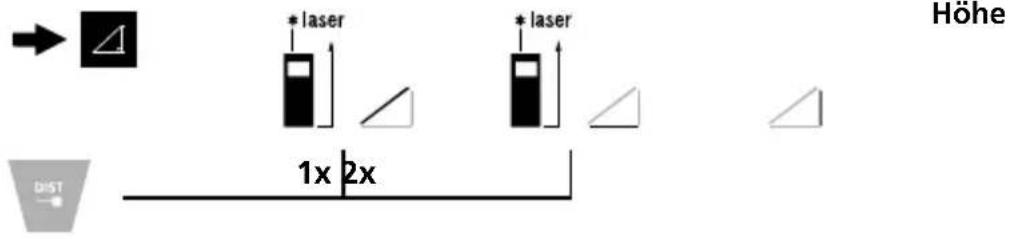

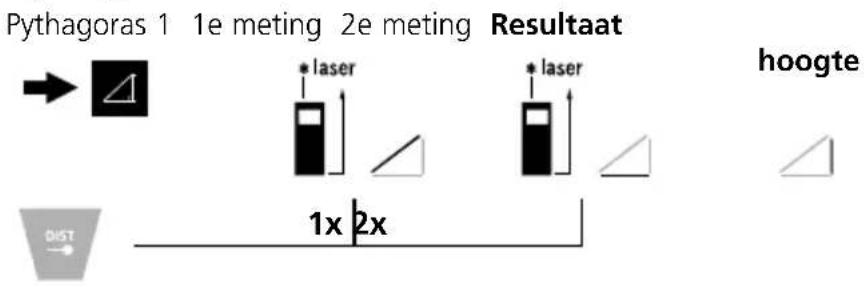

27.1° 1x 2x Pythagoras-Funktion 1: Pythagoras 1 1. Messung 2. Messung Ergebnis Höhe

2 sec Längenmessung: Gerät an Messen / Hold Das Gerät startet nach dem Einschalten mit der Dauermessung.

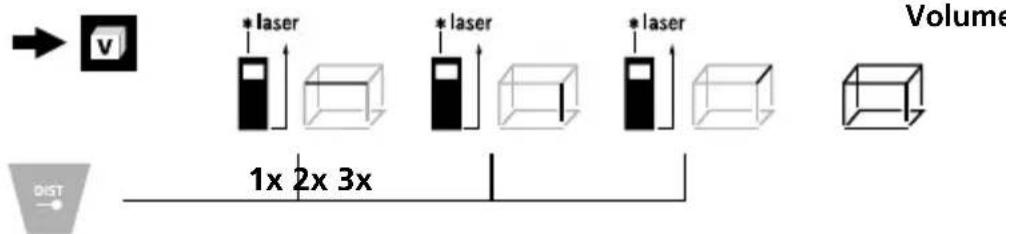

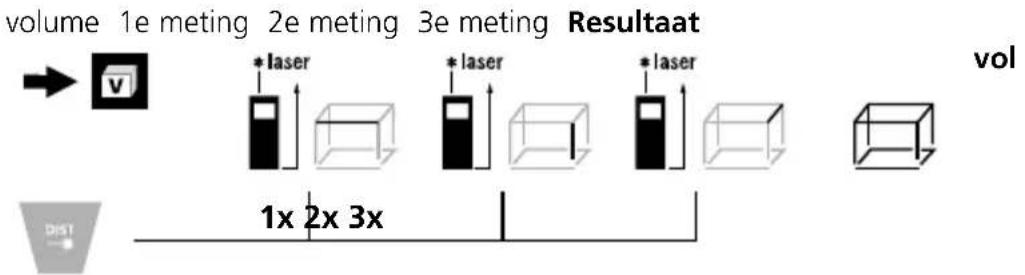

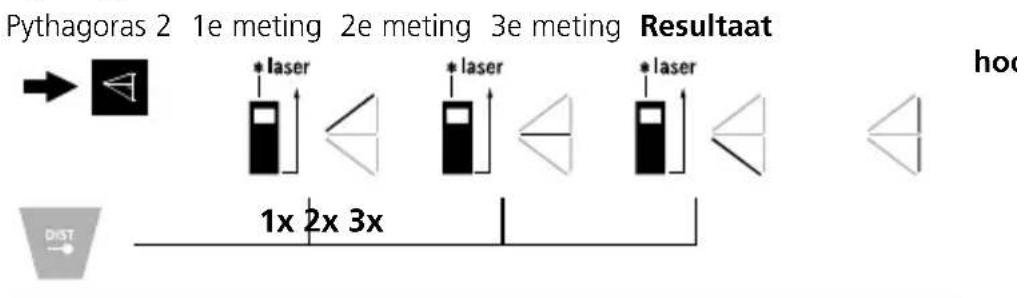

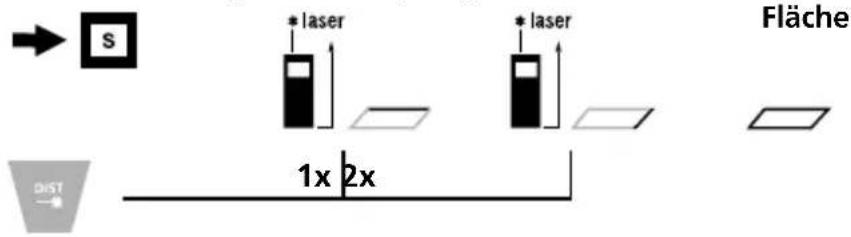

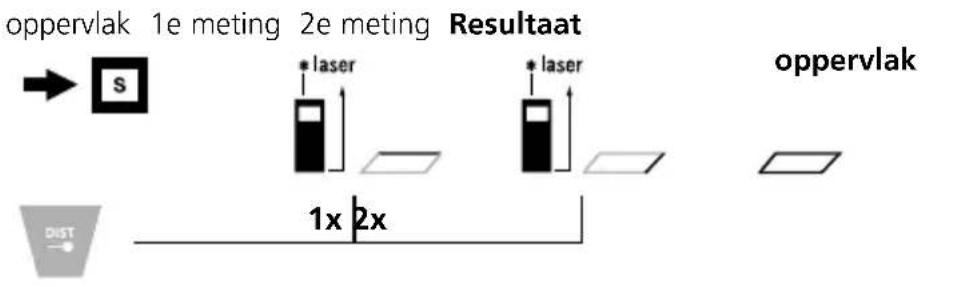

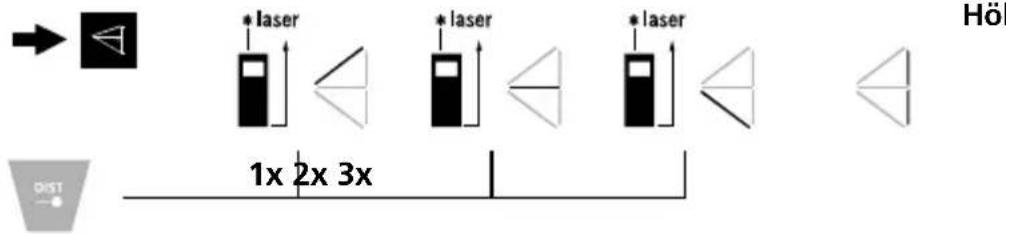

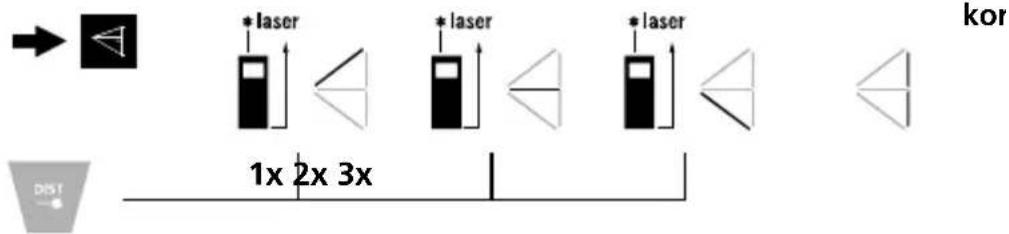

27.1° 1x 2x 3x 27.1° 1x 2x Pythagoras-Funktion 2: Pythagoras 2 1. Messung 2. Messung 3. Messung Ergebnis Höhe Flächenmessung: Fläche 1. Messung 2. Messung Ergebnis Fläche 1x 2x 3x 27.1° Volumenmessung: Volumen 1. Messung 2. Messung 3. Messung Ergebnis VolumenDE

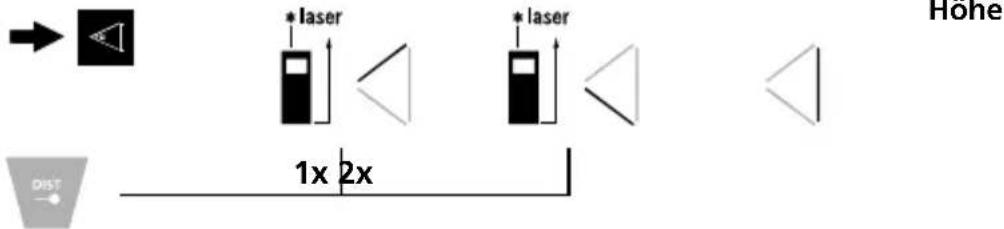

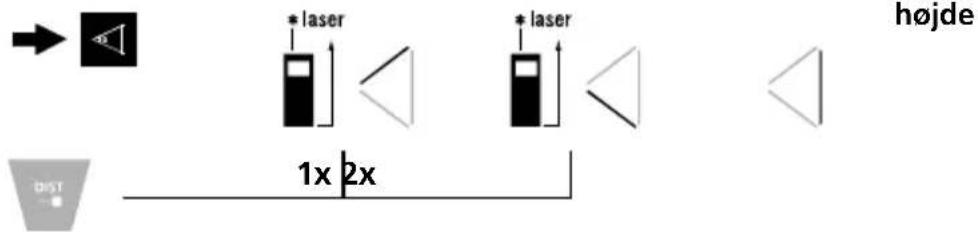

1x 2x 27.1° Winkelfunktion 2: Winkelfunktion 2 1. Messung 2. Messung Ergebnis Höhe Das Messergebnis wird durch den 360° Neigungssensor ermittelt. Die Rückseite des Gerätes dient als Bezugsfläche für die Messung von Winkeln.

Datenübertragung Der Laser-Entfernungsmesser verfügt über eine Bluetooth

-Funktion, die die Datenübertragung mittels Funktechnik zu mobilen Endgeräten mit Bluetooth

-Schnittstelle erlaubt (z.B. Smartphone, Tablet). Die Systemvoraussetzung für eine Bluetooth

-Verbindung finden Sie unter http://laserliner.com/info?an=ble Das Gerät kann eine Bluetooth

-Verbindung mit Bluetooth 4.0 kompa- tiblen Endgeräten aufbauen. Die Reichweite ist auf max. 10 m Entfernung vom Endgerät ausgelegt und hängt stark von den Umgebungsbedingungen, wie z. B. der Dicke und Zusammensetzung von Wänden, Funkstörquellen, sowie den Sende-/Empfangseigenschaften des Endgerätes, ab.

• Die Bluetooth Wortmarke und das Logo sind eingetragene Warenzeichen der Bluetooth SIG, Inc. Bluetooth

27.1° Winkelfunktion 1: Winkelfunktion 1 Messung Ergebnisse Die Messergebnisse werden durch den 360° Neigungssensor automatisch ermittelt. Die Rückseite des Gerätes dient als Bezugsfläche für die Messung von Winkeln. !LaserRange-Master T4 Pro

-Symbol erscheint nach Aktivierung im Display. Bei aktiver Funktion kann sich ein mobiles Endgerät mittels einer App mit dem Messgerät verbinden.

• Die Bluetooth Wortmarke und das Logo sind eingetragene Warenzeichen der Bluetooth SIG, Inc. Applikation (App) Zur Nutzung der Bluetooth

-Funktion wird eine Applikation benötigt. Diese können Sie in den entsprechenden Stores je nach Endgerät herunterladen: Achten Sie darauf, dass die Bluetooth

-Schnittstelle des mobilen Endgerätes aktiviert ist.

Nach dem Start der Applikation und aktivierter Bluetooth

-Funktion kann eine Verbindung zwischen einem mobilem Endgerät und dem Laser-Entfernungsmesser hergestellt werden. Erkennt die Applikation mehrere aktive Messgeräte, wählen Sie das passende Messgerät aus. Beim nächsten Start kann dieses Messgerät automatisch verbunden werden.

• Die Bluetooth Wortmarke und das Logo sind eingetragene Warenzeichen der Bluetooth SIG, Inc. Wichtige Hinweise

• Der Laser zeigt den Messpunkt an, bis zu dem gemessen wird. In den Laserstrahl dürfen keine Gegenstände hineinragen.

• Das Gerät kompensiert bei der Messung unterschiedliche Raum- temperaturen. Berücksichtigen Sie daher eine kurze Anpassungszeit bei Ortswechseln mit großen Temperaturunterschieden.

• Das Gerät ist im Außenbereich nur eingeschränkt einsetzbar und kann bei starker Sonneneinstrahlung nicht verwendet werden.

• Bei Messungen im Freien können Regen, Nebel und Schnee die Messergebnisse beeinflussen bzw. verfälschen.

• Bei ungünstigen Bedingung wie z.B. schlecht reflektierende Oberflächen kann die max. Abweichung größer als 3 mm betragen.

• Teppiche, Polster oder Vorhänge reflektieren den Laser nicht optimal. Benutzen Sie glatte Oberflächen.

• Bei Messungen durch Glas (Fensterscheiben) können die Mess- ergebnisse verfälscht werden.

• Eine Energiesparfunktion schaltet das Gerät automatisch ab.

• Reinigung mit einem weichen Tuch. Es darf kein Wasser in das Gehäuse eindringen. Err204: Err208: Err220: Err252: Err253: Err255: Err256: Err261: Err500: Fehlercode: Berechnungsfehler Interner Fehler Batterien austauschen Temperatur ist zu hoch: > 40°C Temperatur ist zu niedrig: < 0°C Empfangenes Signal zu schwach oder Messzeit ist zu lang Empfangenes Signal zu stark Außerhalb des Messbereichs Hardware-FehlerDE

Technische Daten (Technische Änderungen vorbehalten. 18W14) Distanzmessung Messbereich innen 0,2 m - 40 m Genauigkeit (typisch)* ± 0,2 mm Winkelmessung Messbereich ± 90° Auflösung 0,1° Genauigkeit 0,1° Laserklasse 2 < 1 mW Laserwellenlänge 650 nm Strahldivergenz < 1,5 mrad Arbeitsbedingungen -10 ... 40°C, 20%rH … 85%rH, nicht kondensierend, Arbeithöhe max. 2000 m Lagerbedingungen -20 ... 70°C, 80%rH, nicht kondensierend Betriebsdaten Funkmodul Schnittstelle Bluetooth LE 4.x; Frequenzband: ISM Band 2400-2483.5 MHz, 40 Kanäle; Sendeleistung: max. 10 mW; Bandbreite: 2 MHz; Bitrate: 1 Mbit/s; Modulation: GFSK / FHSS Automatische Abschaltung dynamisch je nach Messmodus: Laser: 30 Sek. - 5 Min. Gerät: 3 Min. - 8 Min. Stromversorgung 2 x AAA 1,5 Volt Batterien Abmessungen (B x H x T) 100 x 23 x 35 mm Gewicht (inkl. Batterien) 82 g

• bis 10 m Messabstand bei gut reflektierender Zieloberfläche und Raum- temperatur. Bei größeren Distanzen und ungünstigen Messbedingungen, wie z.B. starke Sonneneinstrahlung oder schwach reflektierende Zieloberflächen, kann die Messabweichung um ± 0,2 mm/m steigen. EU-Bestimmungen und Entsorgung Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU. Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik- Altgeräte getrennt gesammelt und entsorgt werden. Weitere Sicherheits- und Zusatzhinweise unter: http://laserliner.com/info?an=lrmt4LaserRange-Master T4 Pro
