Producttype	Compacte lasermeter
Merk	Laserliner
Model	LaserRangeMaster T4 Pro
Categorie	Afstandsmeter
Meetbereik (binnen)	0,2 m - 40 m
Meetnauwkeurigheid	± 0,2 mm (typisch)
Hoekmeting	Bereik ±90°, resolutie 0,1°, nauwkeurigheid 0,1°
Kantelsensor	360° ingebouwd
Laser	Klasse 2, < 1 mW, 650 nm, divergentie < 1,5 mrad
Interface	Bluetooth LE 4.x (max. bereik 10 m)
Meetfuncties	Lengte, oppervlakte, inhoud, Pythagoras 1&2, hoek 1&2, continue meting
Meetreferentie	Achterkant, schroefdraad, voorkant (omschakelbaar)
Meeteenheden	m, ft, inch (''), fractie van inch
Voeding	2 AAA-batterijen 1,5 V
Afmetingen (L x H x D)	100 x 23 x 35 mm
Gewicht (incl. batterijen)	82 g
Werkomstandigheden	-10 tot 40°C, 20% tot 85% RV (zonder condensatie), max. hoogte 2000 m
Opslagomstandigheden	-20 tot 70°C, 80% RV (zonder condensatie)
Automatische uitschakeling	Laser: 30 s tot 5 min, Apparaat: 3 min tot 8 min afhankelijk van modus
Onderhoud	Reinigen met zachte doek, geen water laten binnendringen
Foutcodes	Err204, Err208, Err220, Err252, Err253, Err255, Err256, Err261, Err500
Veiligheid	Niet in de laserstraal kijken, klasse 2, oogblootstelling vermijden
Meegeleverde accessoires	Gebruiksaanwijzing, veiligheidsinstructies, batterijen

Veelgestelde vragen - LaserRangeMaster T4 Pro Laserliner

Hoe vervang ik de batterijen van de LaserRangeMaster T4 Pro lasermeter?

Open het batterijcompartiment aan de achterkant van het apparaat. Vervang de twee oude batterijen door nieuwe AAA 1,5 V batterijen met de juiste polariteit. Sluit het compartiment. De foutcode Err220 geeft aan dat de batterijen vervangen moeten worden.

Wat is het maximale meetbereik van de lasermeter?

Het meetbereik binnen kan oplopen tot 40 m op een goed reflecterend doeloppervlak. Buiten of bij slechte omstandigheden is het bereik kleiner. De typische nauwkeurigheid is ±0,2 mm.

Kan ik het apparaat buitenshuis gebruiken?

Ja, maar buitengebruik is beperkt. Fel zonlicht, regen, mist of sneeuw kunnen de metingen beïnvloeden. Gebruik bij voorkeur op gladde en reflecterende oppervlakken.

Wat betekent foutcode Err252?

Foutcode Err252 geeft een te hoge temperatuur aan, hoger dan 40 °C. Laat het apparaat afkoelen voordat u het opnieuw gebruikt.

Hoe kan ik de lasermeter verbinden met mijn smartphone?

Activeer Bluetooth op het apparaat door op de betreffende knop te drukken. Download de Laserliner-app uit uw appstore. Activeer Bluetooth op de smartphone en start de app. Selecteer uw lasermeter in de lijst met gedetecteerde apparaten.

Wat is de nauwkeurigheid van de hoekmeting?

De hoekmeting wordt uitgevoerd door een ingebouwde 360° kantelsensor. De nauwkeurigheid is 0,1° over een bereik van ±90°.

Hoe reinig ik het apparaat?

Gebruik een zachte, droge doek om de behuizing te reinigen. Voorkom dat er water binnendringt. Gebruik geen schurende middelen of oplosmiddelen.

Welke meetfuncties zijn beschikbaar?

Het apparaat biedt metingen van lengte, oppervlakte, inhoud, Pythagoras 1 en 2 (voor indirecte berekeningen), hoek 1 en 2 en continue meting.

Wat te doen als de lasermeter Err255 weergeeft?

Err255 betekent dat het ontvangen signaal te zwak is of dat de meettijd te lang is. Controleer of het doeloppervlak voldoende reflecterend is en of u binnen het meetbereik bent. Verwijder obstakels uit de straal.

Het apparaat schakelt zichzelf uit, is dat normaal?

Ja, het apparaat heeft een automatische uitschakeling om batterijen te sparen. De laser schakelt uit na 30 s tot 5 min afhankelijk van de modus, en het apparaat na 3 tot 8 minuten inactiviteit.

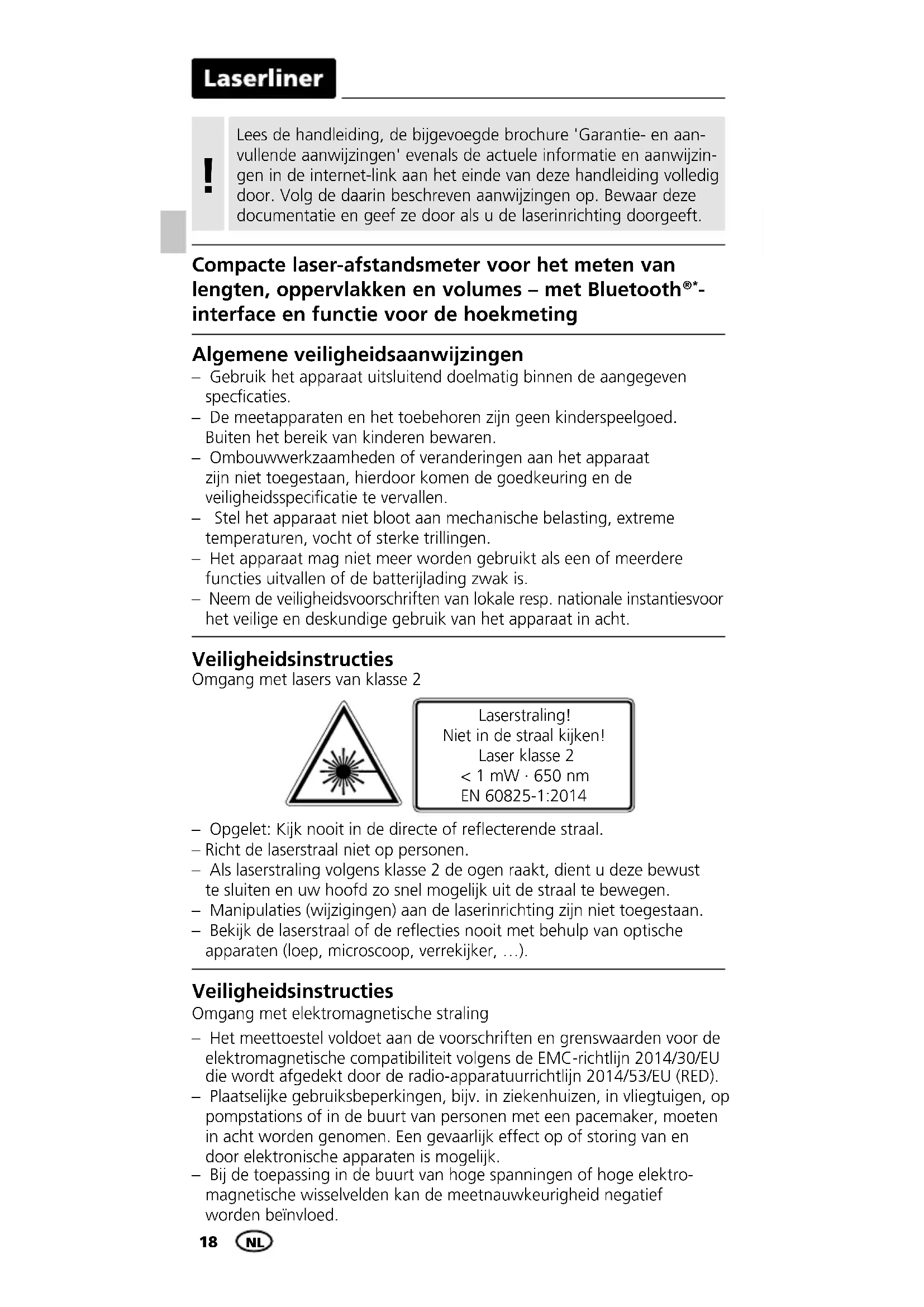

GEBRUIKSAANWIJZING LaserRangeMaster T4 Pro Laserliner

Lees de handleiding, de bijgevoegde brochure 'Garantie- en aanvullende aanwijzingen' evenals de actuèle informatatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de waar beschreiben aanwijzingen op. Bewaar deze documentatie en geef ze door als u de laserinrichting doorgeeft.

Compacte laser-afstandsmeter voor het meten van lengten, oppervlakken en volumes - met Bluetooth®-interface en functie voor de hoekmeting

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
• Ombouwwerkzaamheden of veranderingen aan het apparaat zichn Niet toegestaan, hierdoor komen de goedkeuring en de veiligheidsspecificatie te vervallen.
  Stel het apparaat Niet bloot aan mechanische belasting, extreme temperatures, vocht of sterke trillingen.
• Het apparaat mag Niet meer worden gebruikt als een of Meerderere functies uittallen of de batterijlading zwak is.
• Neem de veiligheidsvoorschriften van lokale resp. nationale instantiesvoort het veilige en deskundige gebruik van het apparaat in acht.

Veiligheidsinstructies

Omgang met lasers van klasse 2

• Opgelet: Kijk nooit in de directe of reflecterende straal.
• Richt de laserstraal nicht op Personen.
• Als laserstraling volgens klasse 2 de ogen raakt, dient u deze bewust te sluiten en uw hoofd zo snel möglichkuit de straal te bewegen.
• Manipulaties (wijzigingen) aan de laserinrichting zichn Niet toegestaan.
• Bekijk de laserstraal of de reflecties nooit met behulp van optische apparaten (loep, microscope, verrekijker, ...).

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibilititeit volgens de EMC-richtlijk 2014/30/EU die worden afgedekt door de radio-apparatuurrichtlijk 2014/53/EU (RED).

• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van Personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is möglichk.

• Bij de toepassing in de buurt van hoge spanningen of hoge elektromagnetische wisselvelden kan de meetnauwkeurigheid negatief worden beinvloed.

Veiligheidsinstructies

Omgang met radiografische straling

• Het meettoestel is uitgerust met een radiografische interface.
• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibilititeit en radiografische straling volgens de radio-apparatuurrichtlijn 2014/53/EU (RED).
• Bij dezen verklaart Umarex GmbH & Co. KG dat het radiografische installmentiertype LaserRange-Master T4 Pro voldoet aan de wettelijk eisen en verdere bepalingen van de Europese radio-apparatuurrichtlijn 2014/53/EU (RED). De volledige tekst van de EU-verklaring van overeenstemming is beschikbaar onder het volgende internetadres: http://laserliner.com/info?an=lrmt4

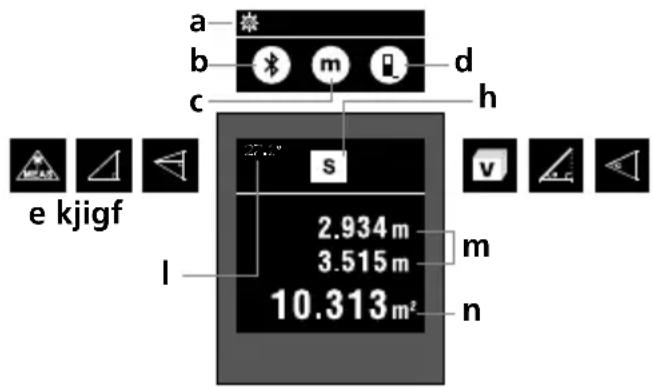

DISPLAY:

aInstelmenu
b Bluetooth®-functie
c Meeteenheid m/ft/inch/_
d Meetniveau (referentie)
achter / Schroefdraad / voor
e Constante meting / Lengtemeting
f Pythagoras 1
g Pythagoras 2

1.

h Oppervlaktemeting

Volumemeting
j Hoekfunctie 1
k Hoekfunctie 2

Meetwaarde hoekfunctie
m Tussenwaarden
n Meetwaarden / meetresultaten eenheid m / ft / inch / _

TOETSENBORD:

1.Meten
2.AAN/UIT

2.

Laserliner

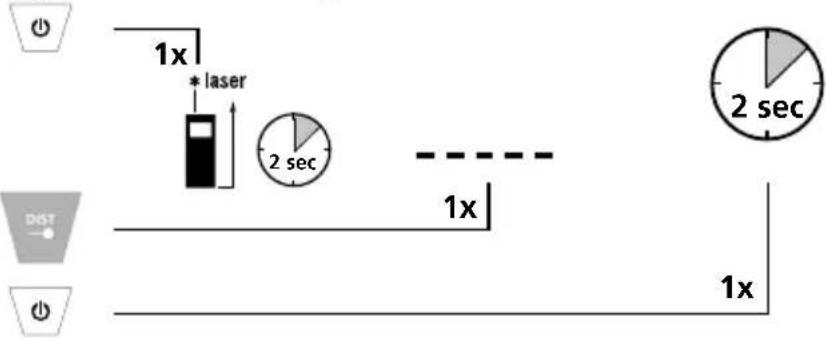

Inschakelen, meten en uitschakelen:

apparaat aan meten apparaat uit

! Het apparaat begun na het inschakelen met een constante meting.

Meeteenheid omschakelen:

m / ft / inch / ' "

1.2

Shift af maleplan (reference):

achter / schroefdraad / voor

1.

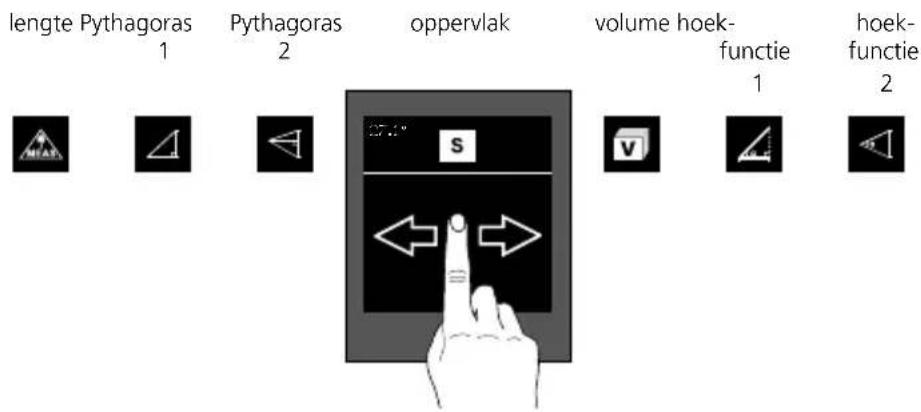

Meetfungie omschakelen:

Hoekfunctie 1 Meting

De meetresultaten worden automatisch bepaald door de 360^ -neigingssensor.

! Dechterzijde van het apparaat is bedoeld als referentievlak voor de meting van hoeken.

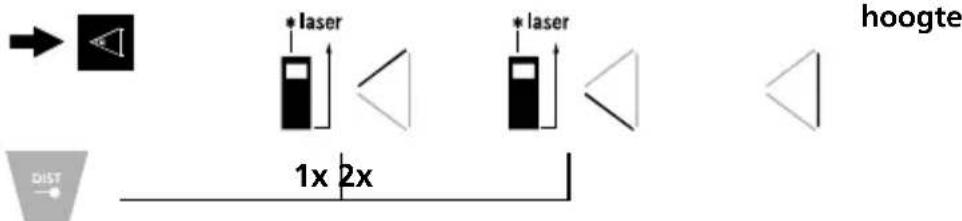

Hoekfunctie 2:

Hoekfunctie 2 1e meting 2e meting Resultaat

Het meetresultaat worden bepaald door de 360^ -neigingsssensor.

! Dechterzijde van het apparaat is bedoeld als referentievlak voor de meting van hoeken.

Gegevensoverdracht

De laser-afstandsmeter beschicht over een Bluetooth®-functie die de gegevensoverdracht waar mobiele eindtoestellen met een Bluetooth®-interface (bijv. smartphone, tablet) möglichk maakt door middel van radiografische techniek.

Voor de systemdvereisten van een Bluetooth®-verbinding verwijzen wij maar http://laserliner.com/info?an=ble

Het toestel kan een Bluetooth®-verbinding opbouwen met toestellen die compatibel zich met Bluetooth 4.0.

De reikwijde is beperkt tot max. 10 m van het eindtoestel en is in sterke mate afhankelijk van de omgevingsvoorwaarden zoals bijv. de dikte en de samenstelling van muren, van radiografische storingsbronnen en van de verzendings-/ontvangsteigenschappen van het eindtoestel.

• Het Bluetooth®-woordmerk en het logo zijn geregistreede handelsmerken van Bluetooth SIG, Inc.

Bluetooth®* activeren / deactiveren:

1.2

Na de activering verschijnt het Bluetooth®-symbol op het display. Bij een actieve functie kan een mobiel eindtoestel door middel van een app met het meettoestel worden verbonden.

• Het Bluetooth®-woordmerk en het logo zijn geregistreede handelsmerken van Bluetooth SIG, Inc.

Applicatie (app)

Voor het gebruik van de Bluetooth®-functie is een applicatie vereist. Deze(Int) u al naargelang het eindtoestel in de betreffende,stores' downloads:

! Let op dat de Bluetooth®-interface van het mobiele eindhoven geactiveerd要去en.

Na de start van de applicatie en de geactiveerde Bluetooth®-functie kan een verbinding:tussen een mobiel eindtoestel en de laser-afstandsmeter tot stand worden gebracht. Als de applicatie meerdere actieve meettoestellen herkent, kiest u het passende meettoesteluit de lijst.

Bij de volgende start kan de verbinding maar dit meettoestel automatisch tot stand worden gebracht.

• Het Bluetooth®-woordmerk en het logo+zijn geregistreede handelsmerken van Bluetooth SIG, Inc.

Belangrijke opmerkingen

• De laser geeft het meetpunt aan tot waar gemeten worden.
  De laserstraal mag Niet door voorwerpen onderbroken worden.
• Bij de meting compenseert het apparaat verschillende ruimte-temperaturen. Houd waarom rekening met een korte aanpassingstijd bijplaatsveranderingen met groe temperatuurverschillen.
• Het apparaat kan in het buitenbereik slechts beperkt worden toegepast en kan bij sterke zoninstraling Niet worden gebruikt.
• Bij metingen in de openlucht können regen, mist en sneeuw de meetresultaten beinvloeden resp. verversen.
• Bij ongunstige omstandigheden zoals bijv. slecht reflecterende oppervlakken kan de maximale afwijking meer dan 3mm bedragen.
• Tapiijten, kussens of gordijnen reflecteren de laser nicht optimaal. Werk dus met gladde oppervlakken.
• Bij metingen door glas (ramen) können de meetresultaten worden vervalst.
• Een energiebesparingsfunctie schakelt het apparaat automatisch UIT.
• Reinig het apparaat met een zachte, droge doek. Er mag geen water in de behuizing dringen.

Foutcode:

Err204: Berekeningsfout

Err208: Interne fout

Err220: Batterij is bijna leeg

Err252: Temperatuur is te hoog: >40^

Err253: Temperaturist
te laag: < 0^

Err255: Ontvangen signal te zwak of meettijd is te lang

Err256: Ontvangen signala te sterk

Err261: Buiten het meetbereik

Err500: Hardwarefout

Technische gegevens

(Technische veränderingen voorbehonden 18W14)

Afstandsmeting
Meetbereik binnen 0,2 m - 40 m
Nauwkeurigheid (karakteristiek)*	± 0,2 mm
Hoekmeting
Meetbereik ± 90°
Resolutie 0,1°
Nauwkeurigheid 0,1°
Laserklasse 2 < 1 mW
Lasergolfengte 650 nm
Straalafwijking < 1,5 mrad
Werkomstandigheden	-10 ... 40°C, 20%rH ... 85%rH, nicht-condenserend, Werkhoogte max. 2000 m
Opslagvoorwaarden -20 ... 70°C, 80%rH, nicht-condenserend
Bedrijfsgegevens radiografische module	Interface Bluetooth LE 4.x; Frequentieband: ISM band 2400-2483.5 MHz, 40 kanalen; zendvermogen: max. 10 mW; bandbreedte: 2 MHz: bitrate: 1 Mbit/s; modulatie: GFSK / FHSS
Automatische uitschakeling	dynamisch al naargelang de meetmodus: Laser: 30 sec. - 5 min. Apparaat: 3 min. - 8 min.
Stroomverzorging 2 x AAA 1,5 Volt-batterijen
Afmetingen (B x H x D) 100 x 23 x 35 mm
Gewicht (incl. batterijen) 82 g

• tot 10 m meetafstand bij goed reflecterend doeloppervlak en bij ruimtetemperatuur. Bij grotere afstanden en ongunstige meetvoorwaarden, zoals sterke zonnestraling of zwak reflecterende doeloppervlakken, kan de meetafijking ± 2 mm/m groter worden.

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing+zijnde normen voor het vrijige goederenverkeer binnen de EU.

Dit product is een elektrisch apparatus en moet volgens de Europese richtlij voor oude elektrische en elektronische apparatusuur gezheiden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder: http://laserliner.com/info?an=lrmt4

！
