MANUAL DE USUARIO LaserRangeMaster T4 Pro Laserliner

Distanciómetro láser compacto para medir longitudes, superficies y volúmenes con interfaz Bluetooth

función para medir ángulos.

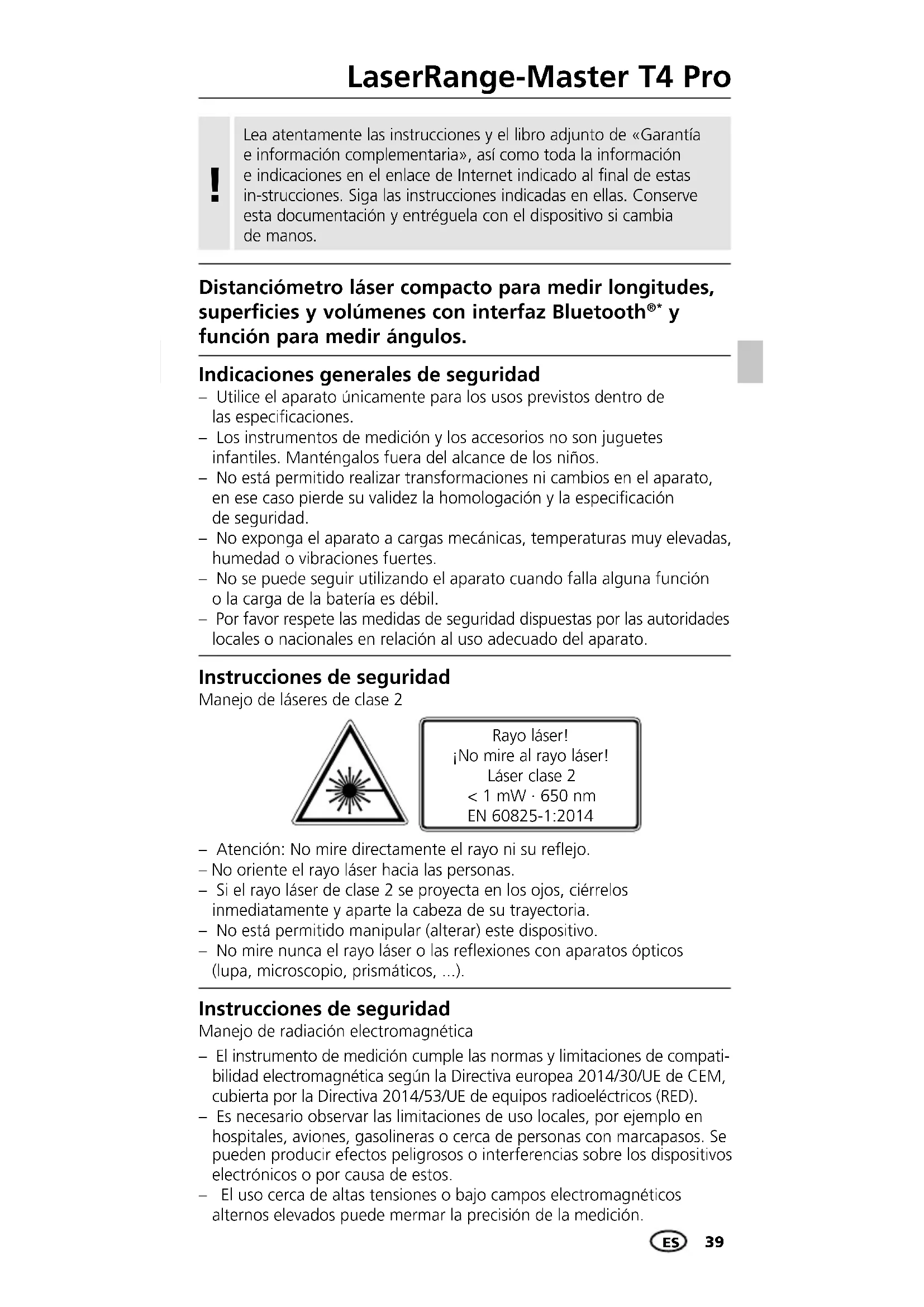

Lea atentamente las instrucciones y el libro adjunto de «Garantía e información complementaria», así como toda la información e indicaciones en el enlace de Internet indicado al final de estas in-strucciones. Siga las instrucciones indicadas en ellas. Conserve esta documentación y entréguela con el dispositivo si cambia de manos.

Indicaciones generales de seguridad – Utilice el aparato únicamente para los usos previstos dentro de las especicaciones. – Los instrumentos de medición y los accesorios no son juguetes infantiles. Manténgalos fuera del alcance de los niños. – No está permitido realizar transformaciones ni cambios en el aparato, en ese caso pierde su validez la homologación y la especicación de seguridad. – No exponga el aparato a cargas mecánicas, temperaturas muy elevadas, humedad o vibraciones fuertes. – No se puede seguir utilizando el aparato cuando falla alguna función o la carga de la batería es débil. – Por favor respete las medidas de seguridad dispuestas por las autoridades locales o nacionales en relación al uso adecuado del aparato. – Atención: No mire directamente el rayo ni su reejo. – No oriente el rayo láser hacia las personas. – Si el rayo láser de clase 2 se proyecta en los ojos, ciérrelos inmediatamente y aparte la cabeza de su trayectoria. – No está permitido manipular (alterar) este dispositivo. – No mire nunca el rayo láser o las reexiones con aparatos ópticos (lupa, microscopio, prismáticos, ...). Instrucciones de seguridad Manejo de láseres de clase 2 Rayo láser! ¡No mire al rayo láser! Láser clase 2 < 1 mW · 650 nm EN 60825-1:2014 Instrucciones de seguridad Manejo de radiación electromagnética – El instrumento de medición cumple las normas y limitaciones de compati- bilidad electromagnética según la Directiva europea 2014/30/UE de CEM, cubierta por la Directiva 2014/53/UE de equipos radioeléctricos (RED). – Es necesario observar las limitaciones de uso locales, por ejemplo en hospitales, aviones, gasolineras o cerca de personas con marcapasos. Se pueden producir efectos peligrosos o interferencias sobre los dispositivos electrónicos o por causa de estos. – El uso cerca de altas tensiones o bajo campos electromagnéticos alternos elevados puede mermar la precisión de la medición.40

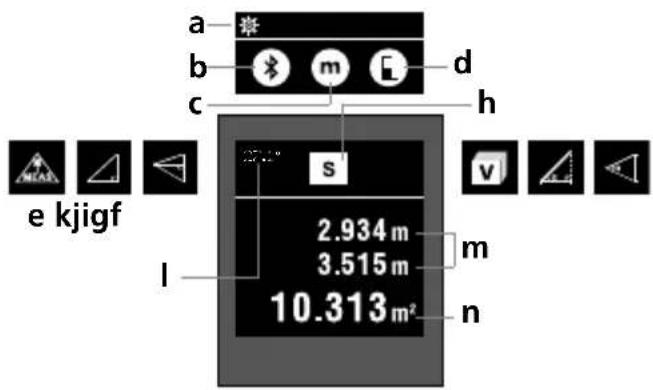

Menú de conguración Función Bluetooth

Unidad m / ft / inch / _‘ _“ Nivel de medición (Referencia) detrás / Rosca / delante Medición permanente / Medición de longitudes Pitágoras 1 Pitágoras 2

Medición de supercies Medición del volumen Función de radio 1 Función de radio 2 Valor de medición de la función de ángulo Valores intermedios Valores de medición / Resultados Unidad m / ft / inch / _‘ _“

• La marca Bluetooth y el logotipo son marcas registradas de Bluetooth SIG, Inc. Instrucciones de seguridad Manejo de radiofrecuencias RF – El instrumento de medición está equipado con una interfaz radioeléctrica. – El instrumento de medición cumple las normas y limitaciones de com- patibilidad electromagnética y emisión radioeléctrica según la Directiva 2014/53/UE de RED. – Umarex GmbH & Co. KG declara aquí que el tipo de equipo radioeléctrico LaserRange-Master T4 Pro cumple los requisitos básicos y otras disposici- ones de la Directiva 2014/53/UE de equipos radioeléctricos (RED). El texto completo de la declaración de conformidad UE está disponible en la siguiente dirección de Internet: http://laserliner.com/info?an=lrmt4LaserRange-Master T4 Pro

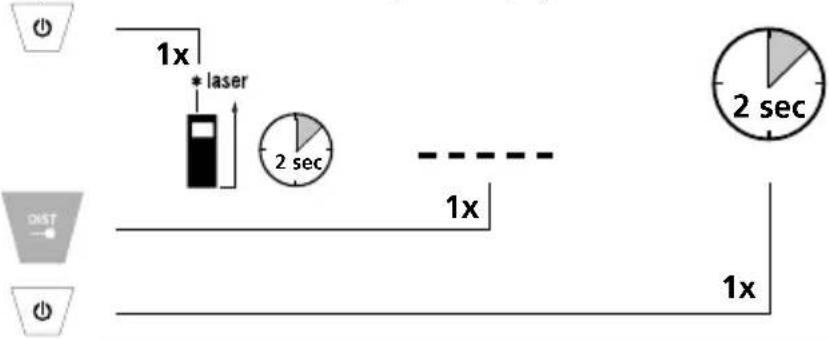

2 sec Conectar, medir y desconectar: Aparato encendido Medir Aparato apagado1. 2. 27.1° Conmutar unidad de medición: m / ft / inch / _‘ _“El aparato inicia la medición permanente al encenderlo.

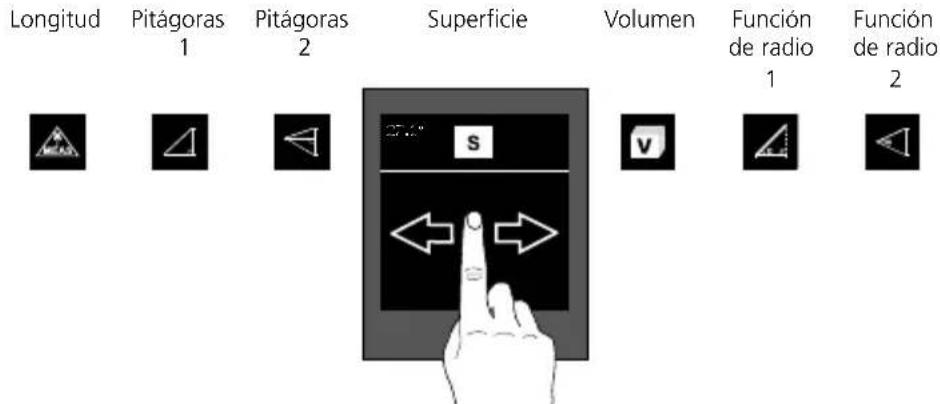

27.1° Conmutar nivel de medición (Referencia): detrás / Rosca / delante 27.1° 27.1° 27.1° 27.1° 27.1° 27.1° 27.1° Conmutar funciones de medición: Longitud Pitágoras

Volumen Función de radio

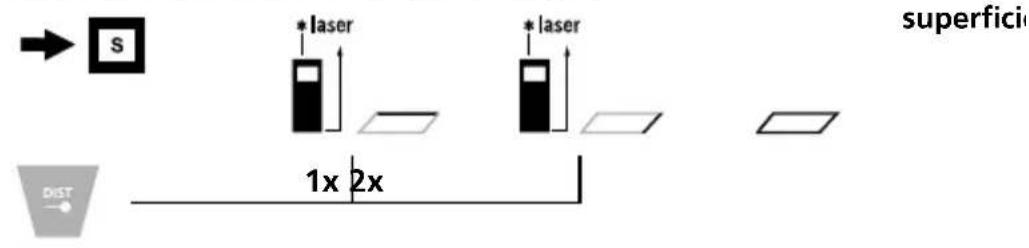

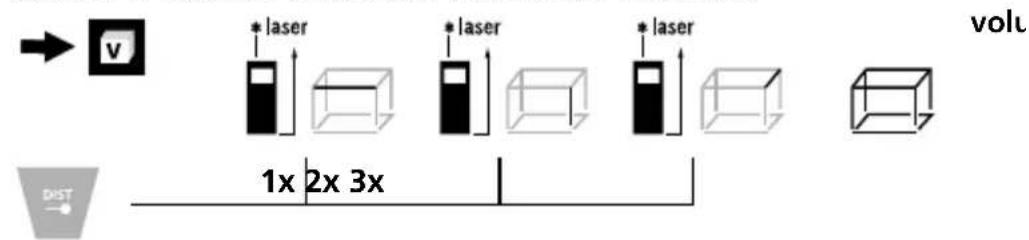

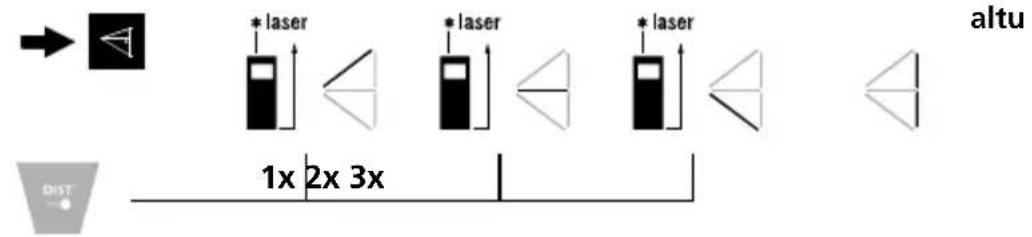

Superficie ES42 27.1° 1x 2x 3x 27.1° 1x 2x Función Pitágoras 2: Pitágoras 2 1. Medición 2. Medición 3. Medición Resultado altura Medición de superficies: Superficie 1. Medición 2. Medición Resultado superficie 1x 2x 3x 27.1° Medición del volumen: Volumen 1. Medición 2. Medición 3. Medición Resultado volumen

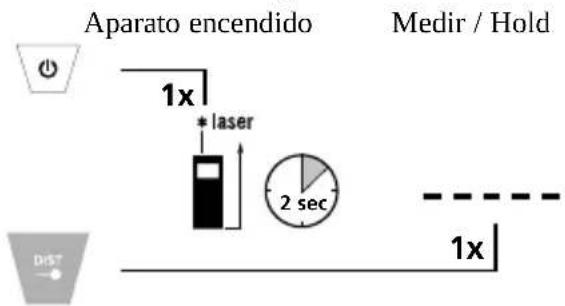

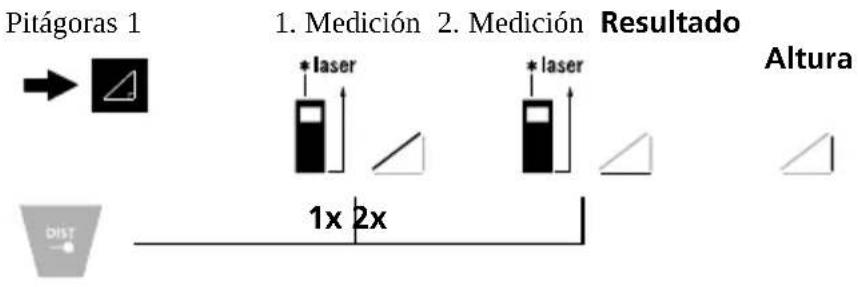

2 sec Medición de longitudes: Aparato encendido Medir / Hold 27.1° 1x 2x Función Pitágoras 1: Pitágoras 1 1. Medición 2. Medición Resultado Altura El aparato inicia la medición permanente al encenderlo. !LaserRange-Master T4 Pro

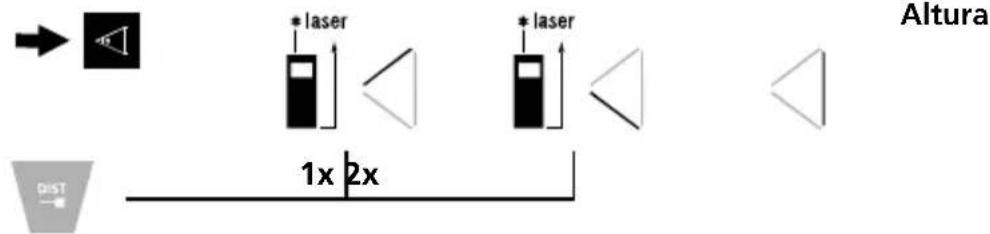

1x 2x 27.1° Función de radio 2: Función de radio 2 1. Medición 2. Medición Resultado Altura El resultado de medición se obtiene con el sensor de inclinación de 360º. La parte trasera del dispositivo sirve de superficie de referencia para medir ángulos.

Transmisión de datos El distanciómetro láser compacto dispone de una función Bluetooth

que permite transmitir datos de manera inalámbrica a los dispositivos móviles con interfaz Bluetooth

(p. ej. smartphones o tabletas). En http://laserliner.com/info?an=ble encontrará los requisitos del sistema para la conexión Bluetooth

El dispositivo puede conectarse por Bluetooth

con dispositivos compatibles con Bluetooth 4.0. El alcance desde el dispositivo final es de 10 m como máximo y depende en gran medida de las condiciones el entorno, p. ej. el grosor y la composición de las paredes, interferencias inalámbricas y las funciones de envío / recepción del dispositivo final.

• La marca Bluetooth y el logotipo son marcas registradas de Bluetooth SIG, Inc.

27.1° Activación / desactivación del Bluetooth

27.1° Función de radio 1: Función de radio 1 Medición Resultados Los resultados de medición se obtienen automáticamente con el sensor de inclinación de 360º. La parte trasera del dispositivo sirve de superficie de referencia para medir ángulos.

ES44 Aplicación (App) Para utilizar la función Bluetooth

se necesita una aplicación. Puede descargarla de la plataforma correspondiente en función del dispositivo: Tenga en cuenta que tiene que estar activada la interfaz Bluetooth

del dispositivo móvil.

Una vez iniciada la aplicación y activada la función Bluetooth

, se puede realizar una conexión entre el dispositivo móvil y el distanciómetro láser. Si la aplicación detecta varios dispositivos activos, deberá elegir el que corresponda. Cuando se inicie de nuevo, el dispositivo podrá conectarse automática- mente.

• La marca Bluetooth y el logotipo son marcas registradas de Bluetooth SIG, Inc. Avisos importantes

• El láser indica el punto de medición hasta el que se va a medir. En el rayo láser no deben penetrar objetos.

• El aparato compensa diferentes temperaturas ambientales al medir. Por ello considere un tiempo corto de adaptación, al cambiar de lugar con grandes diferencias de temperatura.

• El aparato sólo puede usarse limitadamente en exteriores y no puede usarse con fuertes rayos solares.

• En mediciones en el exterior la lluvia, la niebla y la nieve pueden influir y falsificar los resultados de medición.

• En condiciones desfavorables como p. ej. superficies mal reflectantes la discrepanacia máx. puede ser mayor de 3 mm.

• Alfombras, acolchados o cortinas no reflejan el láser óptimamente. Utilice superficies lisas.

• En mediciones a través de cristal (ventanas), pueden falsificarse los resultados de medición.

• Una función economizante de energía desconecta automáticamente el aparato.

• Limpieza con un paño suave. No debe penetrar agua en la caja. Err204: Err208: Err220: Err252: Err253: Err255: Err256: Err261: Err500: Código de errores: Error de cálculo Error interno Cambiar las pilas La temperatura es muy alta: > 40°C La temperatura es muy baja: < 0°C Señal receptora demasiado débil o tiempo de medición demasiado largo Señal receptora demasiado fuerte Fuera de la gama de medició Fallo de hardware

Después de su activación, el símbolo Bluetooth

aparecerá en pantalla. Cuando la función está activa, cualquier dispositivo móvil se puede conectar al instrumento de medición por medio de la aplicación.

• La marca Bluetooth y el logotipo son marcas registradas de Bluetooth SIG, Inc.LaserRange-Master T4 Pro

Datos Técnicos (Salvo modificaciones. 18W14) Medición de la distancia Gama de medición interiores 0,2 m - 40 m Precisión (típico)* ± 0,2 mm Medición del ángulo Rango de medición ± 90° Resolución 0,1° Precisión 0,1° Clase de láser 2 < 1 mW Longitud de onda del láser 650 nm Divergencia del rayo < 1,5 mrad Condiciones de trabajo -10 ... 40°C, 20%rH … 85%rH, no condensante, Altitud de trabajo máx. 2000 m Condiciones de almacén -20 ... 70°C, 80%rH, no condensante Datos de servicio del módulo radioeléctrico Interfaz de Bluetooth LE 4.x; Banda de frecuencias: banda ISM 2400- 2483.5 MHz, 40 canales; Potencia de emisión: máx. 10 mW; Anchura de banda: 2 MHz; Velocidad binaria: 1 Mbit/s; modulación: GFSK / FHSS Apagado automático dinámica en función del modo de medición: Láser: 30 seg. - 5 min. Aparato: 3 min. - 8 min. Alimentación 2 pilas AAA 1,5 V Dimensiones (An x Al x F) 100 x 23 x 35 mm Peso (pilas incluida) 82 g

• Distancia de medición hasta 10 m con superficies reflectantes y a temperatura ambiente. Con distancias mayores y condiciones desfavorables, como fuerte radiación solar o superficies de baja reflexión, puede aumentar la tolerancia de las mediciones en ± 0,2 mm/m. Disposiciones europeas y eliminación El aparato cumple todas las normas requeridas para el libre tráfico de mercancías en la UE. Se trata de un aparato eléctrico, por lo que debe ser recogido y eliminado por separado conforme a la directiva europea relativa a los aparatos eléctricos y electrónicos usados. Más información detallada y de seguridad en: http://laserliner.com/info?an=lrmt4 ES46 Telemetro laser compatto per la misurazione di lunghezze, aree e volumi – con interfaccia Bluetooth
