DesignMax DM6SE - Haut-parleurs BOSE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur enceinte encastrable pour installation fixe
Marque	Bose
Modèle	DesignMax DM6SE
Hauteur	340 mm
Largeur	222 mm
Profondeur	229 mm
Poids net (enceinte avec grille et support)	6,40 kg
Poids brut (paire d'enceintes)	14,74 kg
Alimentation électrique	70 V / 100 V ou 8 Ω
Puissance (70 V)	2,5 W, 5 W, 10 W, 20 W, 40 W, 80 W
Puissance (100 V)	5 W, 10 W, 20 W, 40 W, 80 W
Impédance	8 Ω (pour utilisation directe)
Fonctions principales	Installation professionnelle fixe, utilisation en extérieur (humide), orientation réglable (0°, 15°, 30°, 45°), logo pivotant, grille amovible, capot de protection des entrées résistant aux intempéries
Entretien et nettoyage	Nettoyer avec un chiffon sec uniquement ; ne pas utiliser de savon, détergent, alcool ou produit chimique
Sécurité	Installation réservée à un technicien professionnel ; ne pas réparer soi-même ; utiliser un câble de sécurité secondaire si requis ; ne pas installer près de sources de chaleur
Pièces détachées et accessoires	Support de montage inclus ; options : support inclinaison (Surface-Mount Pan and Tilt Bracket), support plafond CMBS2 (intérieur), support poteau
Réparabilité	Maintenance par centres agréés uniquement ; pas de réparation par l'utilisateur
Informations générales	Garantie limitée ; conforme aux normes UL 1480A, CEI 60268-5 ; utilisation en extérieur (environnement humide) ; câblage classe 1, 2 ou 3
Section de câble recommandée	18 AWG (0,8 mm²) à 14 AWG (2,1 mm²)
Coloris du logo	Pivotable pour alignement avec l'orientation de l'enceinte

FOIRE AUX QUESTIONS - DesignMax DM6SE BOSE

Quel type de câble utiliser pour le raccordement ?

Utilisez un câble de section comprise entre 18 AWG (0,8 mm²) et 14 AWG (2,1 mm²). Dénudez 6 mm de fil pour le branchement sur le connecteur Euroblock.

Puis-je installer l'enceinte en extérieur ?

Oui, le modèle DesignMax DM6SE est conçu pour une utilisation en extérieur dans des environnements humides. Il est livré avec un capot de protection des entrées résistant aux intempéries.

Comment régler l'orientation de l'enceinte ?

L'enceinte peut être inclinée à 0°, 15°, 30° ou 45° grâce aux languettes de verrouillage du support. Déverrouillez, inclinez, puis verrouillez avec les bloqueurs.

Quelle est la puissance maximale admissible ?

En mode 70 V, vous pouvez sélectionner 2,5, 5, 10, 20, 40 ou 80 W. En mode 100 V, les puissances disponibles sont 5, 10, 20, 40 et 80 W. En mode 8 Ω, la puissance dépend de l'amplificateur.

Puis-je nettoyer l'enceinte avec des produits ménagers ?

Non, nettoyez uniquement avec un chiffon sec. N'utilisez pas de savon, détergent, alcool ou tout autre agent chimique, car cela pourrait endommager la surface.

L'installation nécessite-t-elle un professionnel ?

Oui, l'installation doit être réalisée par un technicien professionnel qualifié, conformément aux codes du bâtiment locaux. Une fixation incorrecte peut présenter un risque de chute.

Le logo peut-il être repositionné ?

Oui, appuyez sur le bouton derrière la grille et faites pivoter le logo dans le sens horaire ou antihoraire pour l'aligner avec l'orientation de l'enceinte.

Quels accessoires de montage sont disponibles ?

Le support de montage est inclus. En option, vous pouvez utiliser le support inclinaison (Surface-Mount Pan and Tilt Bracket), le support plafond CMBS2 (intérieur) ou un support poteau.

Comment régler la puissance sur le transformateur ?

Utilisez un tournevis à tête plate pour tourner la prise du transformateur sur la position souhaitée (2,5 W, 5 W, 10 W, 20 W, 40 W, 80 W). Le réglage par défaut est indiqué sur l'enceinte.

Où trouver la garantie et les informations réglementaires ?

La garantie limitée est détaillée sur BoseProfessional.com/Warranty. La déclaration de conformité complète est disponible sur www.Bose.com/compliance.

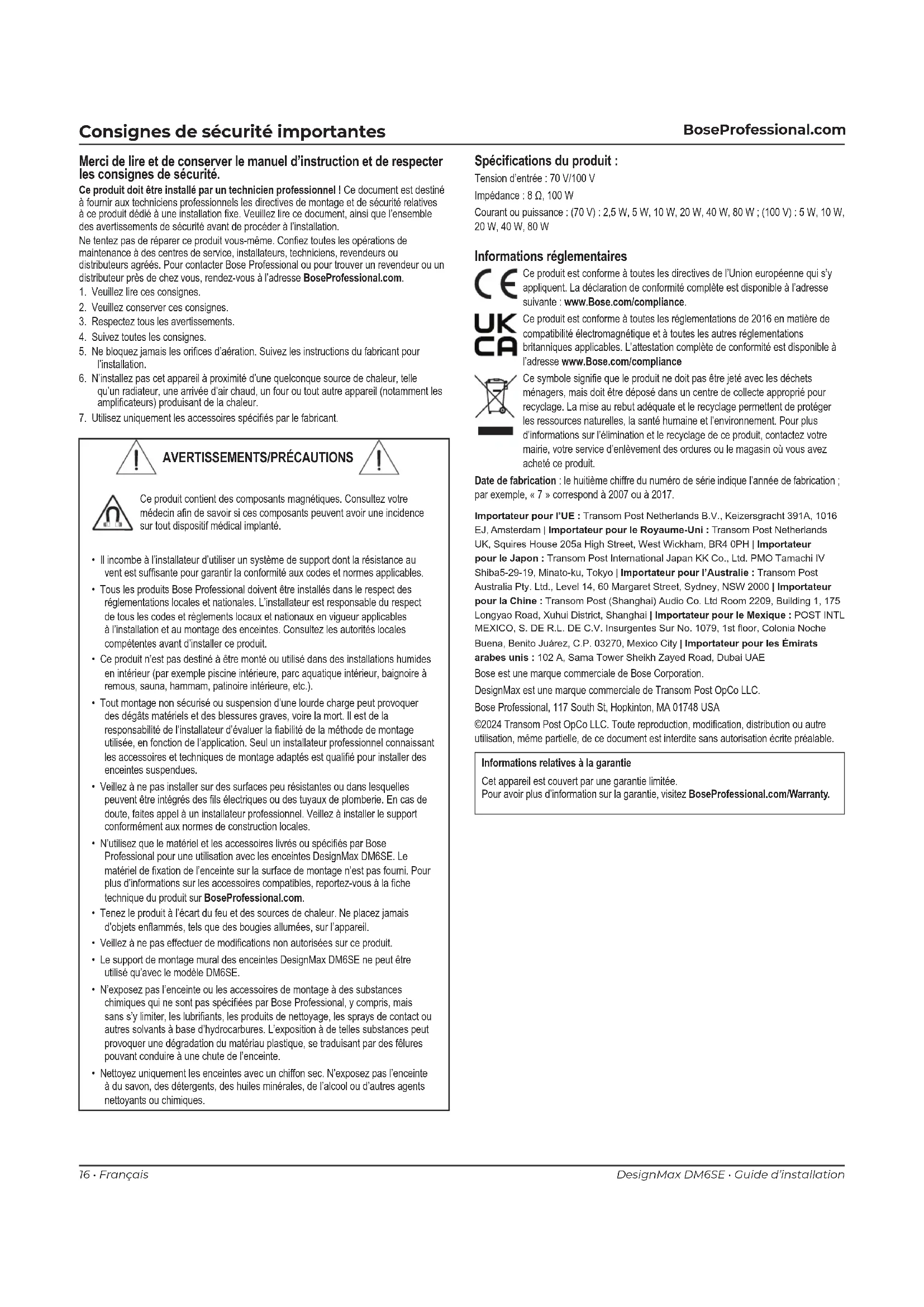

MODE D'EMPLOI DesignMax DM6SE BOSE

Notice d'installation 16

Merci de dire et de conserver le manuel d'instruction et de respecter les consignes de sécurité.

Ce produit doit être installé par un technicien professionnel! Ce document est destiné à fournir aux techniciens professionnelles les directives de montage et de sécurité relatives à ce produit dédié à une installation fixe. Veuiliez dire ce document, ainsi que l'ensemble des averissements de sécurité avant de proceder à l'installation.

Ne tentez pas de réparer ce produit vous-même. Confiez toutes les opérations de maintenance à des centres de service, installateurs, techniciens, revendeurs ou distributeurs agreeés. Pour contacter Bose Professional ou pour tracer un revendeur ou un distributeur pres de chez vous, rendez-vous à l'adresse BoseProfessional.com.

1. Veuillez dire ces consignes.
2. Veuillez conserver ces consignes.
3. Respectez tous les averissements.
4. Suivez toutes les consignes.
5. Ne bloquez jamais les orifices d'aération. Suivez les instructions du fabricant pour l'installation.
6. N'installé pas cet apparéil à proximé d'une quelconque source de chaleur, telle qu'un radiateur, une arrivée d'air chaud, un four ou tout autre apparéil (notamment les amplificateurs) produit de la chaleur.
7. Utilisez uniquement les accessoires specifiés par le fabricant.

AVERTISSEMENTS/PRÉCAUTIONS

Ce produit contient des composants magnétiques. Consultez cette médecin afin de savoir si ces composants peuvent avoir une incidence sur tout dispositif Médicinal implanté.

• Il incombe à l'installateur d'utiliser un système de support dont la résistance au vent est suffisante pour garantir la conformité aux codes et normes applicables.
• Tous les produits Bose Professional doivent être installés dans le respect des réglementations locales et nationales. L'installateur est responsable du respect de tous les codes et règlements locaux et nationaux en vigueur applicables à l'installation et au montage des enceintes. Consultez les autorités locales compétentes avant d'installer ce produit.
• Ce produit n'est pas destiné à être monté ou utilisé dans des installations humides en intérieur (par exemple piscine interieure, parc aquatique interieur, baignoire à remous, sauna, hammam, patinoire interieure, etc.).
• Tout montage non sécurisé ou suspension d'une lourde charge peut provoquer des dégats matériels et des blessures graves, voir la mort. Il est de la responsabilité de l'installeur d'évaluer la fiabilité de la méthode de montage utilisée, en fonction de l'application. Seul un installateur professionnel connissant les accessoires et techniques de montage adaptés est qualifié pour installer des enceintes suspendues.
• Veillez à ne pas installer sur des surfaces peu résistantes ou dans lesquelles peuvent être intégrées des fils électriques ou des tuyaux de plomberie. En cas de doute, faites appel à un installer professionnel. Veillez à installer le support conformément aux normes de construction locales.
• N'utilise que le matériel et les accessoires livrés ou spécifiés par Bose Professional pour une utilisation avec les enceintes DesignMax DM6SE. Le matériel de fixation de l'enceinte sur la surface de montage n'est pas fourni. Pour plus d'informations sur les accessoires compatibles, reportez-vous à la fiche technique du produit sur BoseProfessional.com.
• Tenez le produit à l'ecart du feu et des sources de chaleur. Ne placez jamais d'objets enflammés, tels que des bougies allumées, sur l'appareil.
  Veiliez a ne pas effectuer de modifications non autorises sur ce produit.
• Le support de montage mural des enceintes DesignMax DM6SE ne peut etre utilise qu'avce le modele DM6SE.
• N'exposez pas l'enceinte ou les accessoires de montage à des substances chimiques qui ne sont pas spécifiées par Bose Professional, y compris, mais sans s'y limiter, les lubrifiants, les produits de nettoyage, les sprays de contact ou autres solvants à base d'hydrocarbures. L'exposition à de telles substances peut provoquer une dégradation du matériel et plastique, se traduisant par des fêtres pouvant conduire à une chute de l'enceinte.
• Nettoyez uniquement les enceintes avec un chiffon sec. N'exposez pas l'enceinte à du savon, des détergents, des huiles minérales, de l'alcool ou d'autres agents nettoyants ou chimiques.

Spcifications du produit :

Tension d'entrée: 70 V/100 V

Impedance: 8 100 W

Courant ou puissance : (70 V) : 2,5 W, 5 W, 10 W, 20 W, 40 W, 80 W ; (100 V) : 5 W, 10 W, 20 W, 40 W, 80 W

Informations réglementaires

Ce produit est conforme à toutes les directives de l'Union européen qui s'y appliquent. La déclaration de conformité complète est disponible à l'adresse suivante: www.Bose.com/compliance.

UK CA Ce produit est conforme à toutes les réglementations de 2016 en matière de compatibilité electromagnétique et à toutes les autres réglementations britanniques applicables. L'attestation complète de conformité est disponible à l'adresse www.Bose.com/compliance

Ce symbole signifie que le produit ne doit pas etre jeté avec les déchets
menagers, mais doit etre déposé dans un centre de collecte approprié pour
recyclage. La mise au rebut adequate et le recyclage permettent de protégérer
les ressources naturelles, la santé humaine et l'environnement. Pour plus
d'informations sur l'élimination et le recyclage de ce produit, contactez voire
mairie, votre service d'enlevement des ordures ou le magasin où vous avez
acheté ce produit.

Date de fabrication : le huitieme chiffre du numero de série indique l'année de fabrication ; par exemple, « 7 » correspond à 2007 ou à 2017.

Importateur pour l'UE : Transom Post Netherlands B.V., Keizersgracht 391A, 1016 EJ, Amsterdam | Importateur pour le Royaume-Uni : Transom Post Netherlands UK, Squires House 205a High Street, West Wickham, BR4 0PH | Importateur

pour le Japon : Transom Post International Japan KK Co., Ltd. PMO Tamachi IV Shiba5-29-19, Minato-ku, Tokyo | Importateur pour l'Australie : Transom Post Australia Pty. Ltd., Level 14, 60 Margaret Street, Sydney, NSW 2000 | Importateur pour la Chine : Transom Post (Shanghai) Audio Co. Ltd Room 2209, Building 1, 175 Longyao Road, Xuhui District, Shanghai | Importateur pour le Mexique : POST INTL MEXICO, S. DE R.L. DE C.V. Insurgentes Sur No. 1079, 1st floor, Colonia Noche Buena, Benito Juarez, C.P. 03270, Mexico City | Importateur pour les Émirats arabes unis : 102 A, Sama Tower Sheikh Zayed Road, Dubai UAE Bose est une marque commerciale de Bose Corporation.

DesignMax est une marquee commerciale de Transom Post OpCo LLC.

Bose Professional, 117 South St, Hopkinton, MA 01748 USA

©2024 Transom Post OpCo LLC. Toute reproduction, modification, distribution ou autre utilisation, même partielle, de ce document est interdite sans autorisation écrite prétable.

Informations relatives à la garantie

Cet apparéil est couvert par une garantie limite.

Pour avoir plus d'information sur la garantie, visitez BoseProfessional.com/Warranty.

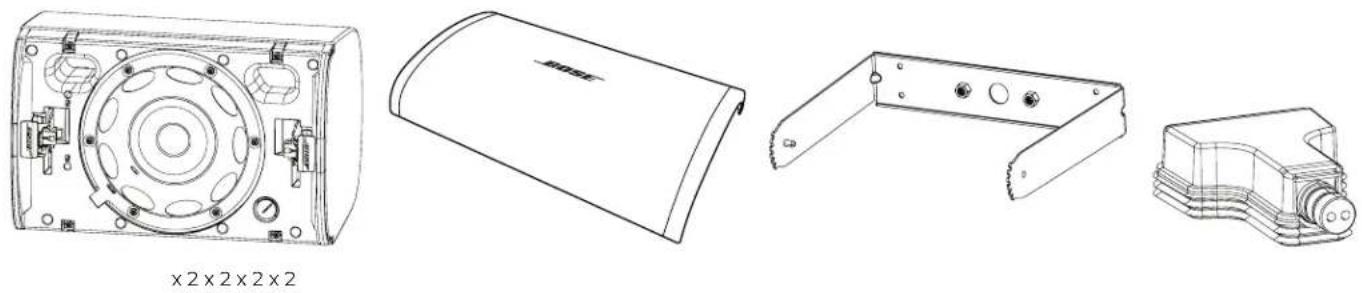

Contenu de l'emballage

Dimensions du produit

Caracteristiques techniques

Voutrouvez des caractéristiques supplémentaires dans la fiche technique du produit DesignMax DM6SE sur BoseProfessional. com.

Caracteristiques physiques
Dimensions du produit Hauteur : 340 mm (13,39 po)
	Largeur : 222 mm (8,74 po)
	Profondeur : 229 mm (9,00 po)
Poids net, enceinte avec grille et support (une seule enceinte)	6,40 kg (14,1 lb)
Poids brut (paire d'enceintes)	14,74 kg (32,5 lb)

Informations importantes concernant l'installation

Avant d'instructor l'enceinte, veuillage consultier les Consignes de sécurité importantes sur la page 16.

Options d'installation

Options d'installation et accessoires

Support de montage (inclus)
Surface-Mount Pan and Tilt Bracket (en option)
Support de montage au plafond CMBS2 (en option, utilise en interieur uniquement)
Pole Mount Bracket (en option)

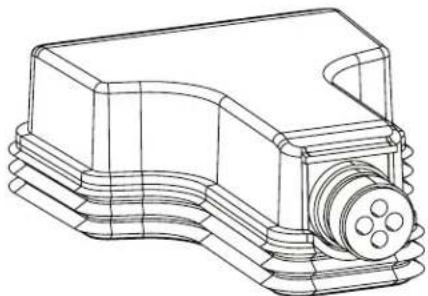

Entrée simple

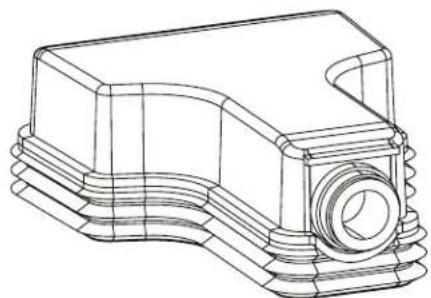

Entree et sortie Ouvert

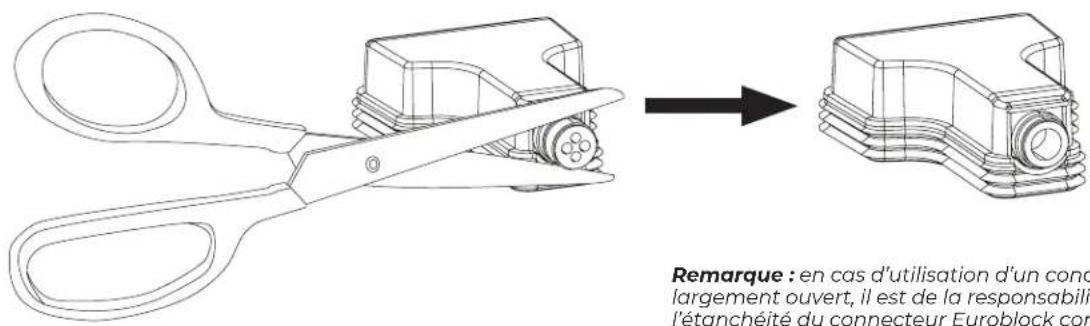

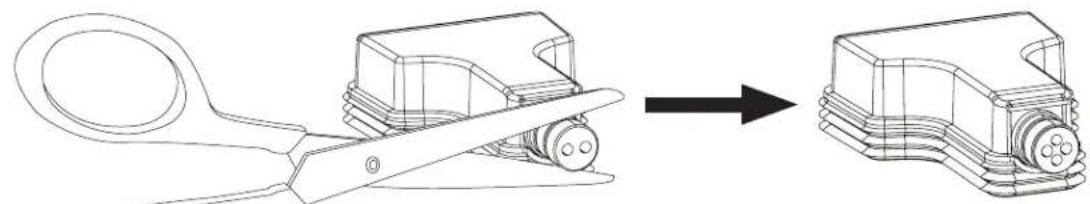

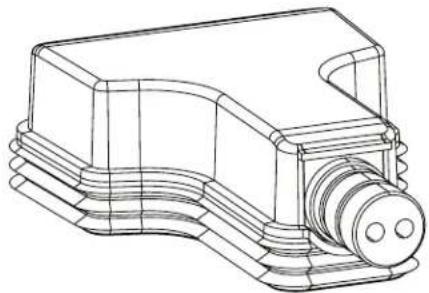

Préparation du capot de protection des entrées résistant aux intertempéries

Le capot de protection des entrees résistant aux intemperies est concu pour trois scenarios de cablage differents (voir ci-dessus). Pour modifier la configuration du capot de protection des entrees en fonction de votre scenario de cablage, decoupez le long de la perforation du conduit en caoutchouc.

Remarque: l'usage en interieur uniquement ne nécessite pas l'utilisation du capot de protection des entres.

Remarque: en cas d'installation de l'enceinte avec le conduit en caoutchou vers le haut, il est de la responsabilité de l'installateur d'assurer l'étanchéité du connecteur Euroblock contre la déténstration d'eau.
Remarque: en cas d'utilisation d'un conduit en caoutchouc largement ouvert, il est de la responsabilité de l'installateur d'assurer l'étanchete du connecteur Euroblock contre la pénetration d'eau.

Câblage de l'enceinte

Épaisur des câbles

L'enceinte DesignMax DM6SE est concise pour fonctionner avec des cables de taille 18 (0,8 mm²) à 14 AWG (2,1 mm²) uniquement.

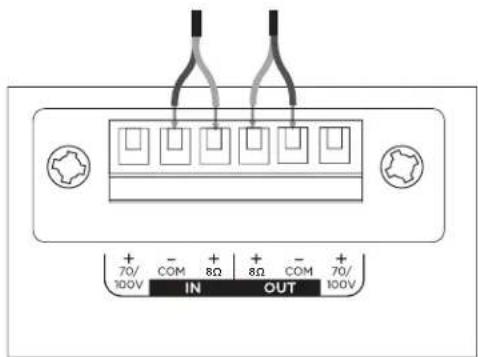

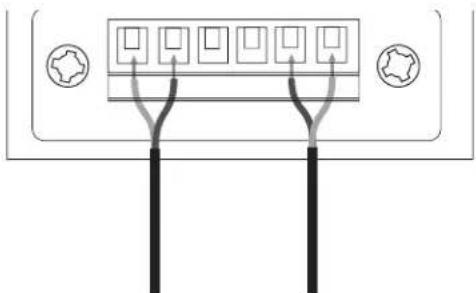

Diagrammes de connexion

Exposez six millimetres (1/4 po) de fil dénudé à relier aux bornes.

Remarque: l'enceinte n'est pas adaptée à une utilisation avec un conduit rigide. L'enceinte convient uniquement à des conduits flexibles ou à une connexion de câblage.

70V/100V

8Ω

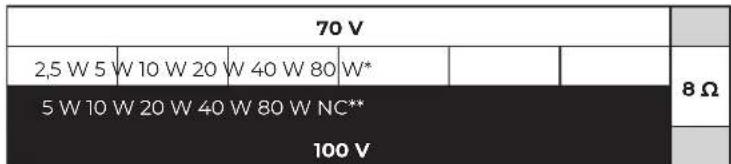

Réglages de l'enceinte

* NC: pas de connexion (ne pas utiliser) Réglage d'us

défaut

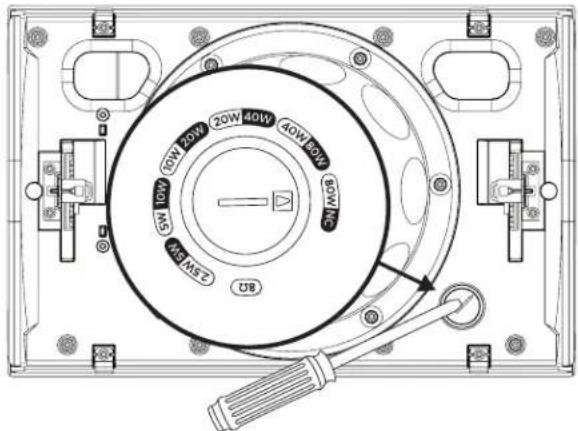

Réglage de la prise du transformateur

Réglez la prise en la tournant. Utilisez un tournevis à tête plate.

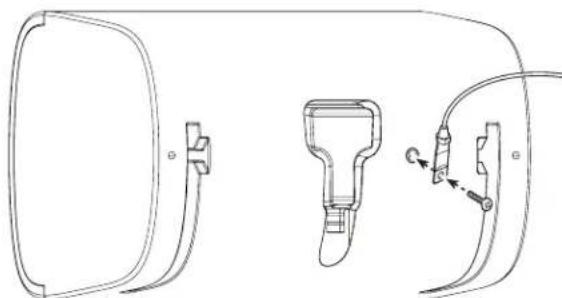

Utilisation d'un cable de sécurité

Le code de l'urbanisme de certaines régions impose

l'utilisation d'une méthode secondaire de fixation des

enceintes aux structures porteuses pour apporter une sécurité supplémentaire. Pour le montage, choisissez une position,

une méthode et des accessoires compatibles avec le code de l'urbanisme local.

Un cable de sécurité peut etre fixe a l'insert filete a l'arriere de I'enceinte.

L'insert est dimensionné pour une vis M8 (non fournie) avec une profondeur de 15 millimétres (0,59 pouces).

Orientation de l'enceinte

Choisissez l'orientation de l'enceinte la mêux adaptée à votre installation.

1 Horizontale
Verticale

Remarque: une installation à proximate immediate de surfaces de cuisson, où l'enceinte peut être exposée directement à des huiles de cuisson, comme par exemple dans une cuisine en milieu professionnel, peut réduire les performances ou compromètement le fonctionnement de l'enceinte.

Installation du support

Remarque : lors du choix de l'emplacement de montage, au moins deux des points de fixation du support de montage doit etre fixes a une structure porteuse. Les points de fixation non fixes a une structure porteuse doivent etree fixes a laide du materiel approprié pour I'installation. Choisissez des fixations conformes a tous les codes applicables et toutes les exigences locales en matière de batiment.

Remarque :choisissez des fixations appropriees pour supporter le poids de l'enceinte (6,40 kg [14,1 Ib]).

1. Marquez les emplacements de perçage.
2. Percez quatre troughs (de taille adaptée aux fixations appropriées) dans le mur.
3. Fixez le support au mur à l'aide de quatre vis (non fournies). Remarque: utilisez des vis M5 ou de taillie 10.

1 2 3

Câblage du connecteur

1. Faites passer les fils dans l'ouverture centrale du support.
2. Retiree le connecteur de l'enceinte.
3. Pour les installations en extérieur, inséréz les fils par le bas du capot de protection des entreprises. Consultez la section Préparation du capot de protection des entretres résistant aux intempérières en page 18.
4. Câblez le connecteur. Consultez la section Câblage de l'enceinte à la page 19 pour plus d'informations sur le câblage.

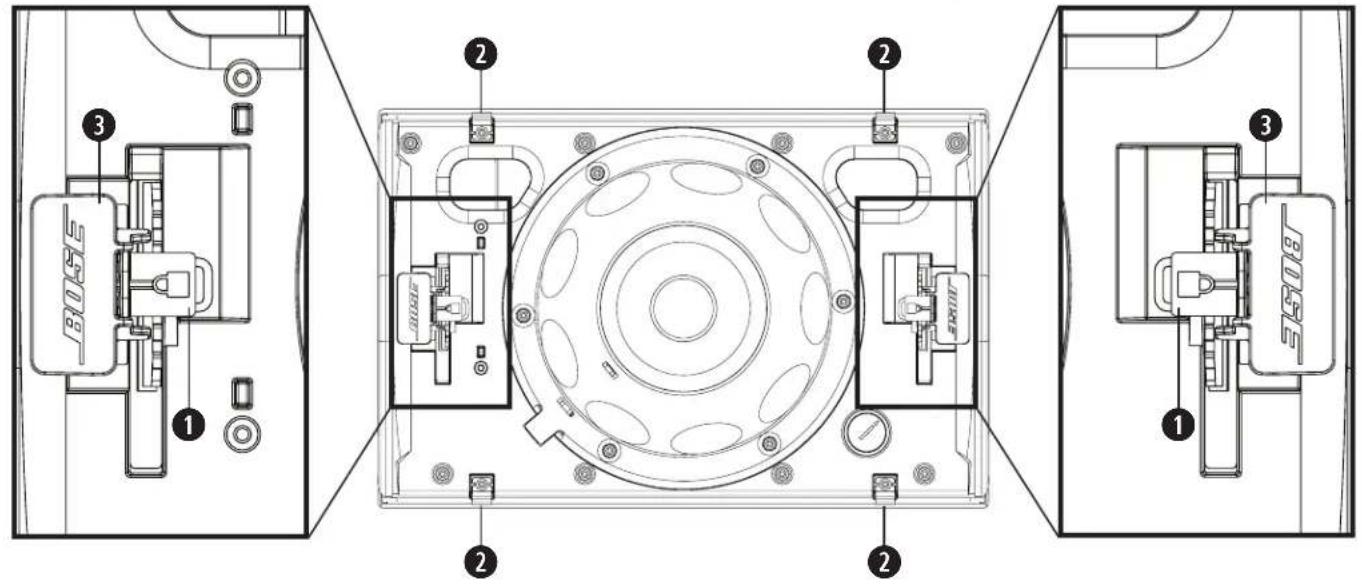

Informations importantes pour le montage

Languettes de verrouillage du support : utilisées pour fixer l'inclinaison de l'enceinte.
Languettes de déblocage de la grille: utilisées pour fixer la grille à l'enceinte.
Bloqueurs de verrouillage: utilisées pour fixer l'enceinte au support de montage.
Repères d'inclinaison (sur le support): identifiez l'inclinaison souhaitee.

4

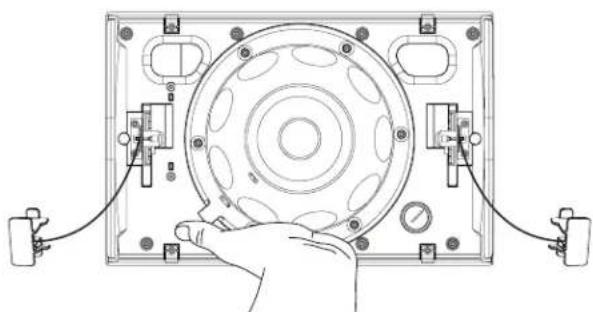

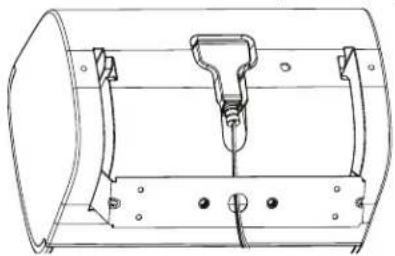

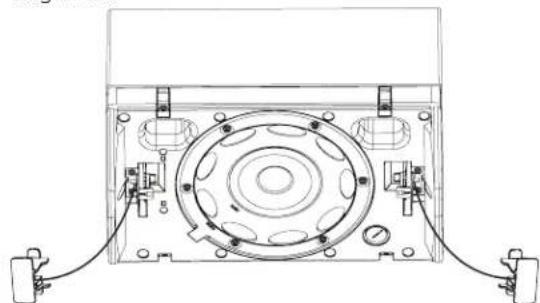

Installation de l'enceinte

AVERTISSEMENT: si vous ne suivez pas les étapes ci-dessous, vous risquez d'aboutir à un montage non sécurisé susceptible de induire un risque de chute.

1. Retirez les bloqueurs de verrouillage des languettes de verrouillage. Veillez à ne pas-retirer les attaches du bloqueur de verrouillage de l'enceinte.
2. Fixez l'enceinte au support, déverrouille les languettes de verrouillage pour incliner l'enceinte à 45", puis verrouille les languettes.

1. Branchez le connecteur cable à l'enceinte.
2. Pour les installations en extérieur, placez le capot de protection des entrees résistant aux interpérières sur le connecteur et pressez-le fermement contre l'enceinte pour assurer une étanchée parfaite. Consultez la section Préparation du capot de protection des entres résistant aux intempérières en page 18.

1. Déverrouillez les languettes puis inclinez l'enceinte selon l'angle désire. Veillez à supporter le poids de l'enceinte pendant que vous l'inclinez.

Remarque: l'angle de l'enceinte peut etre regle sur 0^,15^,30^ ou 45^

1. Verrouillez les languettes.
2. Enoncez les bloqueurs de verrouillage sur les languettes de verrouillage jusqu'à ce qu'ils s'enclenchent autour des languettes, afin de maintainir l'inclinaison souhaitee de I'enceinte.

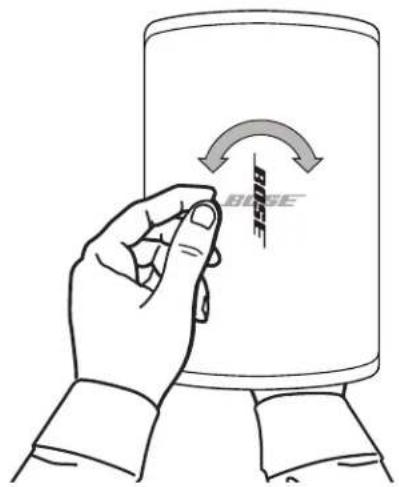

Réglage du logo

Vous pouvez faire pivoter le logo Bose pour l'aligner sur I'orientation de I'enceinte. D'une main, appuyez sur le bouton situé au dos de la grille. Faites pivoter le logo avec I'autre main. Il est possible de faire pivoter le logo dans le sens des aiguilles d'une montre ou dans le sens inverse.

Remarque: ne pincez pas le bouton vers l'intérieur a moins que vous ne souhaiitzez retarder le logo.

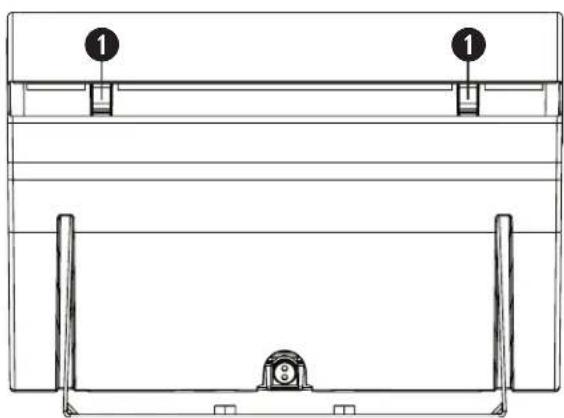

Démontage de la grille

Deux petites ouvertures se trouvent de chaque cote de la grille (1). Sur le cote de l'enceinte, au niveau des fentes de fixation, inserez un petit outil plat dans les ouvertures de la grille pour libérer les languettes de déblocage. Retirez la grille de l'enceinte.

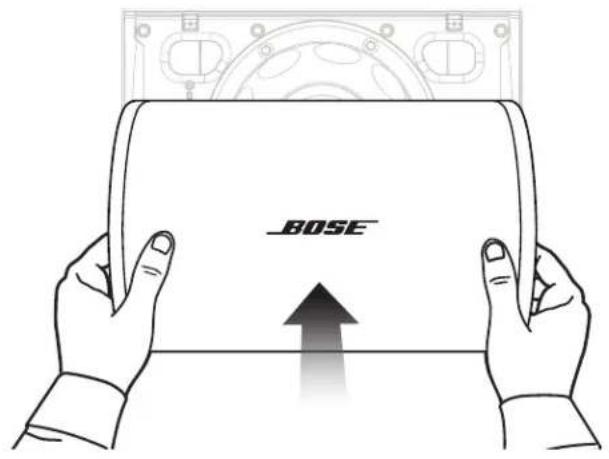

Pose de la grille

Placez la grille sur l'avant de l'enceinte et appuyez fermement jusqu'à ce qu'elle se mette en place.

Conformité aux réglementations et aux normes de sécurité en vigueur

L'enceinte DesignMax DM6SE a ete soumise avec succes a une phase complote de tests et elle est conforme aux specifications et utilisations suivantes :

Conformes à la norme ANSI/UL 1480A-2016, Enceintes destinées à un usage professionnel (sécurité) et commercial

Utilisation générale, catégorie UL UEAY, dossier S 5591, numero de contrôle 3N89

L'enceinte DesignMax DM6SE convient à une utilisation en extérieur dans des environnementes humides

Convient a une installation suivant les méthodes de câblage de classe 1, 2 ou 3 selon la norme NFPA 70, National Electrical Code, 2017, Article 640

L'enceinte DesignMax DM6SE a ete conque en conformite avec les exigences definiies dans les specifications reglementaires européennes suivantes relatives aux systèmes utilisés en combinaison :

Testee conforme à la norme CEI 60268-5, 2007
