用户手册 DesignMax DM6SE BOSE

请阅读并保留所有安全和使用说明。 本产品仅适合由专业安装人员安装！󲪢󲤀󲯙󲥡󱪲󱇔󱆭󱆴󱼍󴰖󱉔󱟨󲝊󱌵󱪲󱔑󱬕 󳧪󱪄󱼞󱼍󴰖󴁛󴈿󱇇󱼍󴰖󲻗󱉁󱡑󲥯󵍓󳢎󳧪󱮃󲪢󱼍󴰖󱠜󱼍󱔂󲚁󱛪󴽋󱓢󵥕󴽏󲪢󲤀 󲯙󱠜󲖾󲪀󱼍󱔂󴺺󱟚󶎥󱔦󱾡󴼩󱼍󴰖 󴽋󱚓󱾡󴼩󴕆󴮝󴉔󱎈󲻗󱉁󱡑󲖾󲪀󴉔󱎈󲪄󱘷󲍄󵯆󳢗󲜂󲪹󲪄󱘷󱇇󲍂󱼍󴰖󱉔󱟨󲗾 󲪥󱉔󱟨󴈯󵡑󱣕󲖔󱖜󵡑󱣕󲝊󱌵󴳔󴎴󴁛Bose Professional󲖔󲭛󲗼󲐦󵦔󵌢󳧪󴈯󵡑󱣕 󲖔󱖜󵡑󱣕󶎥󴽋󴼓󵤾BoseProfessional.com

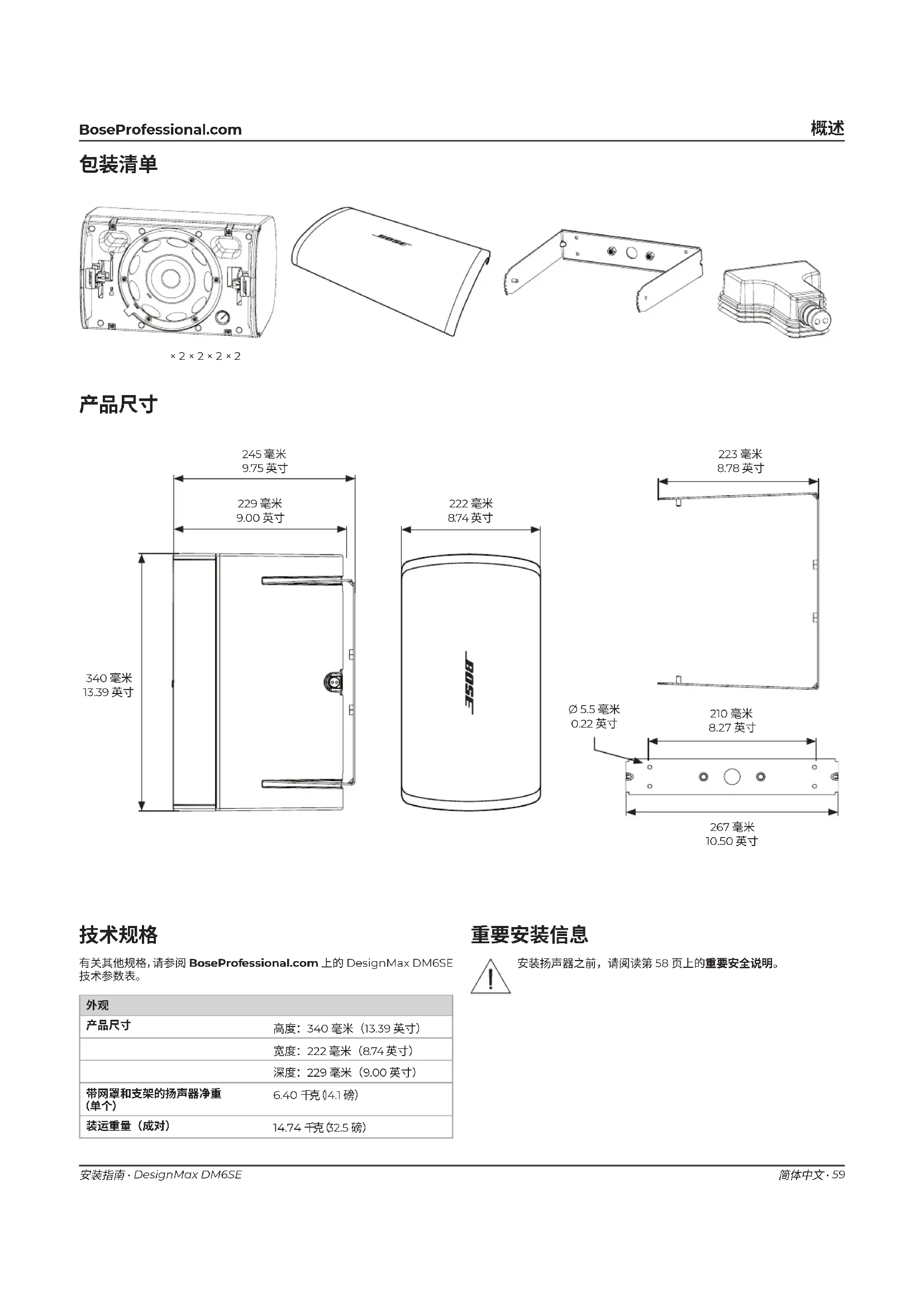

× 2 × 2 × 2 × 2 267 毫米

有关其他规格，请参阅 BoseProfessional.com 上的 DesignMax DM6SE

高度：340 毫米（13.39 英寸） 宽度：222 毫米（8.74 英寸） 深度：229 毫米（9.00 英寸） 带网罩和支架的扬声器净重

安装扬声器之前，请阅读第 58 页上的重要安全说明。 Ø 5.5 毫米

q 安装支架（随附） w Surface-Mount Pan and Tilt Bracket（可选） CMBS2 吸顶安装支架（可选，仅室外可用） Pole Mount Bracket (可选）

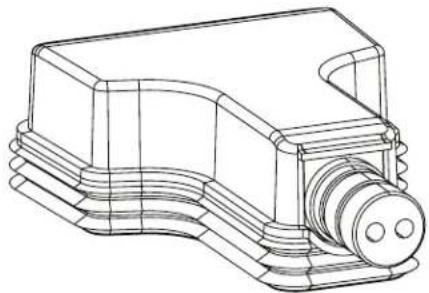

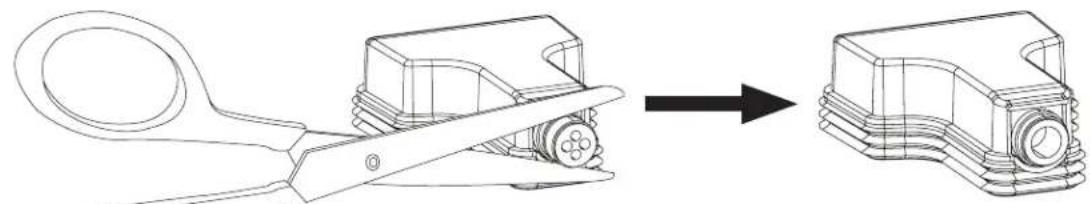

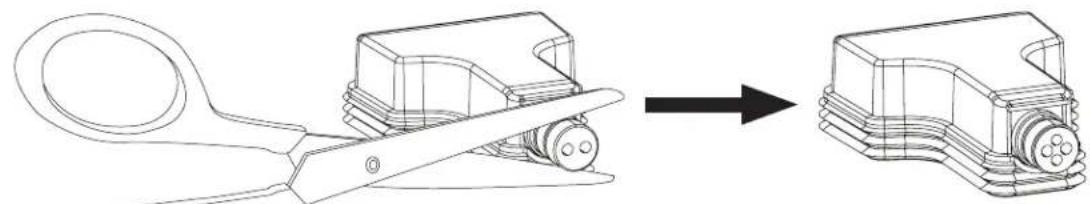

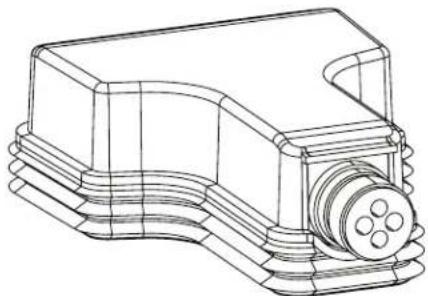

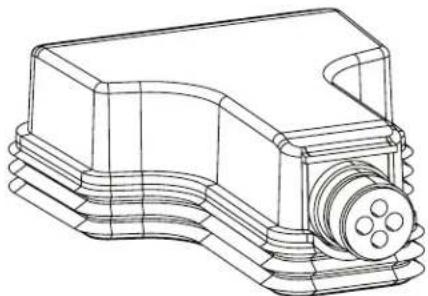

防风雨输入保护罩分别针对三种不同的布线情况而设计（请参见上图）。若要改变输入防护罩的配置以适应布线情况，请沿橡胶管上的小孔进行剪切。 注意：仅限室内的应用不需要使用输入保护罩。

注意：如果使用开口橡胶管配置，安装人员有责任进行密封，以防水进入 Euroblock 接口。 注意：如果安装扬声器时橡胶管朝上，安装人员有责任进行密封，以防水进入 Euroblock 接口。

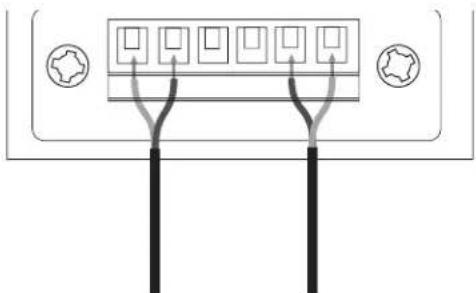

DesignMax DM6SE 扬声器仅可与 18 AWG（0.8 平方毫米）至 14 AWG（2.1 平方毫米）规格的接线一起使用。

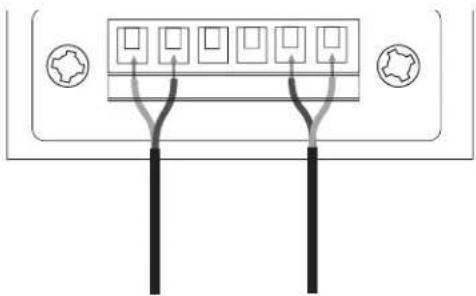

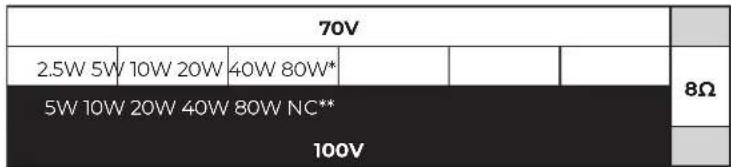

露出六毫米（⁄ 英寸）长的裸线以连接到端子。 70V/100V

注意：扬声器不适合与硬质管子一起使 用。扬声器仅适合软质管子或直接布线

某些地区的施工规范要求使用辅助方法将扬声器固定到支撑结构， 以提供额外的安全保障。选择符合当地建筑规范和条例的安装位置、

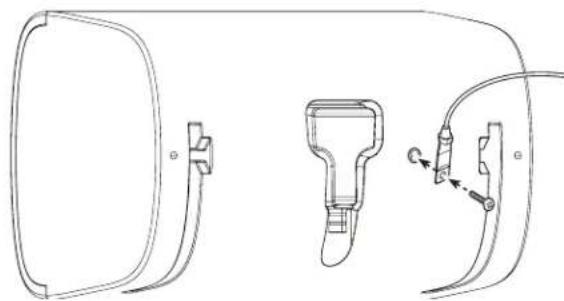

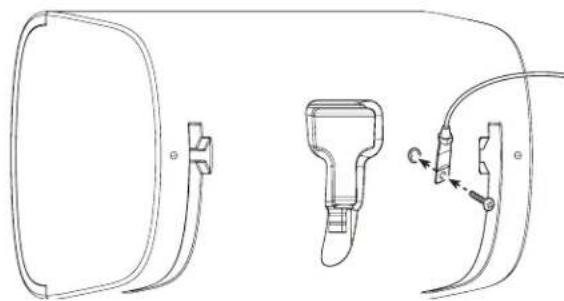

可使用外壳背面的螺纹插件将一根安全绳连接到扬声器。 该插件适合与深度为 15 毫米（0.59英寸）的 M8 螺钉（未随附） 配合使用。62 • DesignMax DM6SE •

选择最适合您安装条件的扬声器朝向。 q 水平 w 垂直 q w

注意：选择安装位置时，必须将安装支架的至少两个连接点固定到支撑结构上。未固定到支撑结构上的连接点必须使用合适的安装紧固件进行固定。 请选择符合当地所有建筑法规和要求的紧固件。 注意：请选择合适的紧固件以支撑扬声器的重量（6.40 千克 [14.1 磅]）。

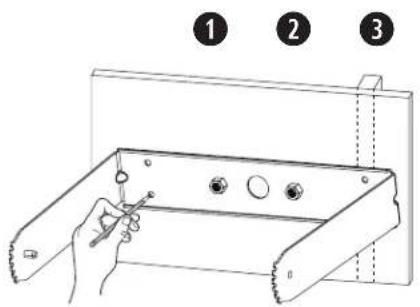

1. 做好钻孔记号。2. 在墙壁上钻四个孔（大小适合相应的紧固件）。3. 使用四颗螺丝（不随附）将支架固定到墙壁上。

注意：使用 M5 或 10 号尺寸的螺丝。 q w

1. 将接线穿过支架的中心孔。2. 将接线端子从扬声器拆下。3. 对于室外安装，插入接线时请从输入防护罩底部穿过。请参阅第 60 页的准备防风雨输入防护罩。4. 执行接线端子接线操作。有关接线信息，请参阅第 61 页的扬声器接线。

注意：安装在靠近烹饪台的位置（例如在商业烹饪环境中）时，扬声器可能直接暴露在烹饪油烟之下，这可能会降低扬声器的性能或可靠性。简体中文

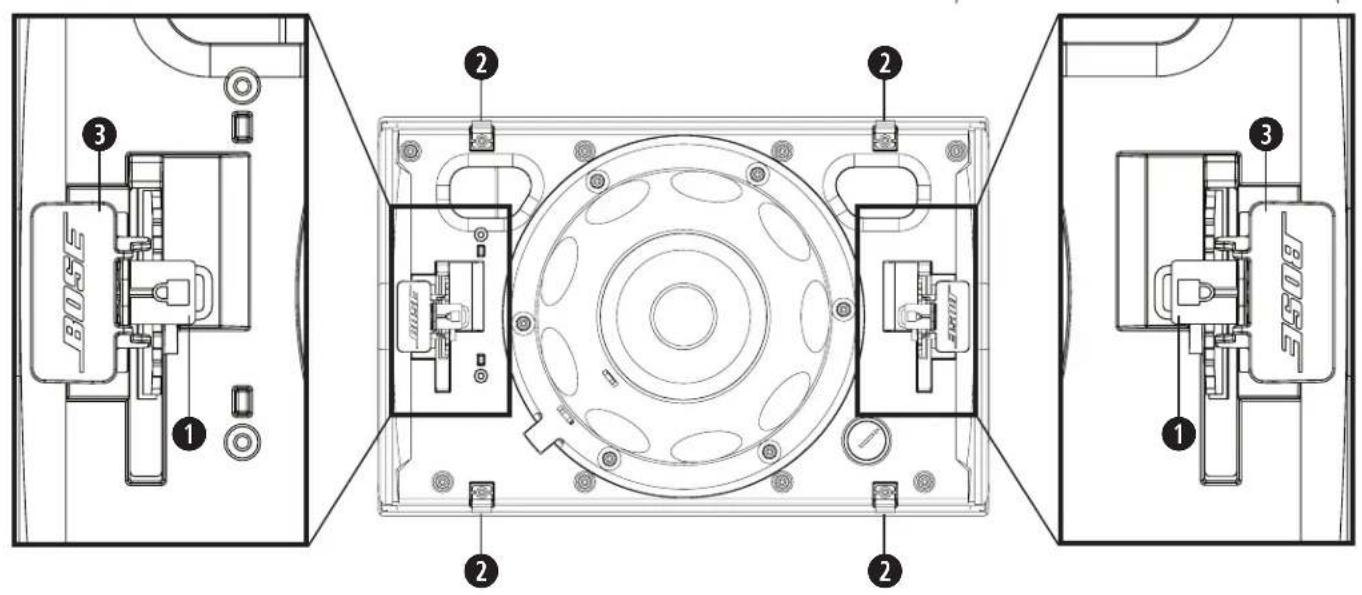

q 支架锁扣：用来固定扬声器角度。 w 网罩松扣：用于将网罩固定到扬声器。 锁夹：用于将扬声器固定到安装支架上。 角度标签（位于支架上）：用于指示您所需的角度位置。

警告：不遵循以下步骤可能会导致不安全的安装环境，

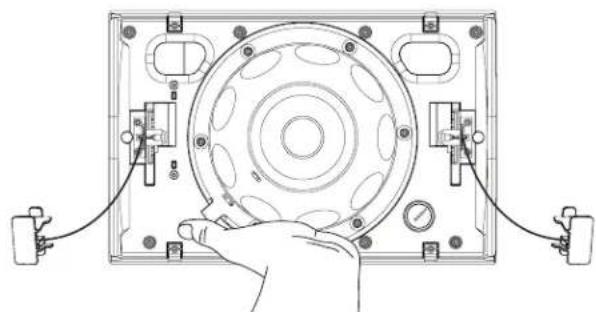

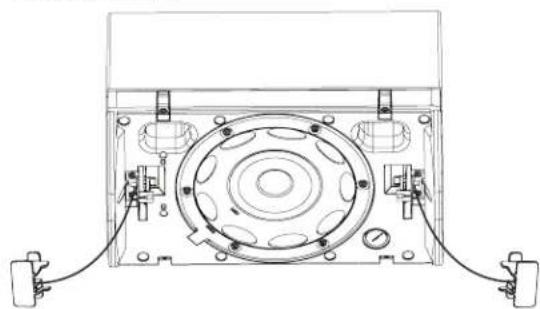

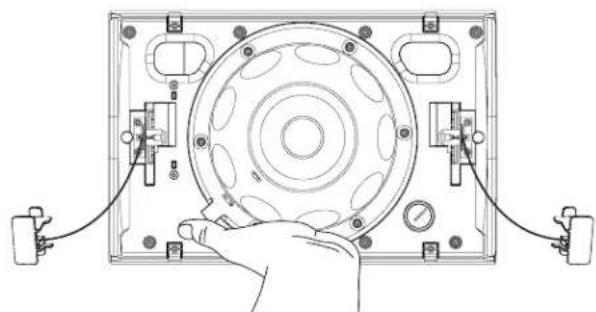

1. 从锁扣移除锁夹。确保不要将锁夹系绳拉出扬声器。

2. 将扬声器连接到支架，解锁锁扣，调整扬声器至 45°，

并将锁扣锁定到位。 3. 将已经接好线的接线端子连接到扬声器。4. 对于室外安装，将防风雨渗入的防护罩放置于接口上， 并将其牢牢压在扬声器上，以形成紧密密封。 请参阅第 60 页的准备防风雨渗入的防护罩。

5. 解锁扣并将扬声器调整到所需角度。调整扬声器角度时，请确保支撑住扬声器的重量。

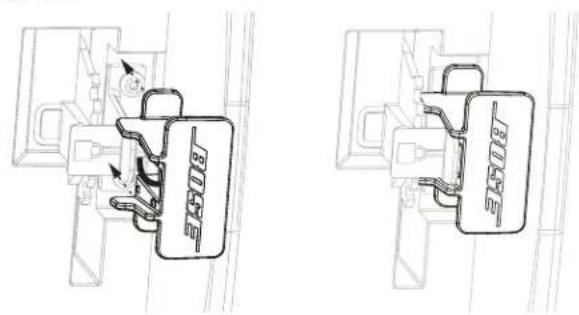

6. 将锁扣锁定到位。7. 将锁夹按压在锁扣上，直到锁夹紧紧地固定在锁扣周围，使扬声器保持所需的角度。64 •

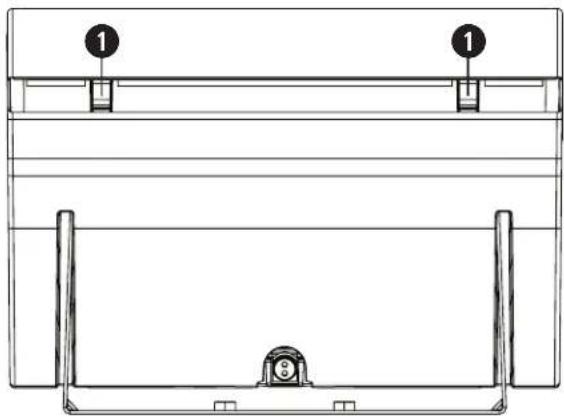

网罩两侧有各有两个小的开口（1）。沿着扬声器有支架插槽的一侧，将一个小而平的工具插入网罩开口，解开网罩松扣。将网罩拉出扬声器。 q q

DesignMax DM6SE 扬声器经过测试，符合以下规格和用途：

列出的扬声器符合 ANSI/UL 1480A-2016，适合商业和安全专业用途

通用 - UL 类别 UEAY，文件号 S36835

DesignMax DM6SE 适用于室外潮湿位置 适合使用 1 级、2 级、3 级接线方法安装，符合 NFPA 70 美国国家电气法规 (2017) 第 640 条 DesignMax DM6SE 扬声器是根据以下有关组合系统的欧洲监管规范中规定的要求进行设计的： 按照 IEC60268-5 (2007) 标准进行测试。

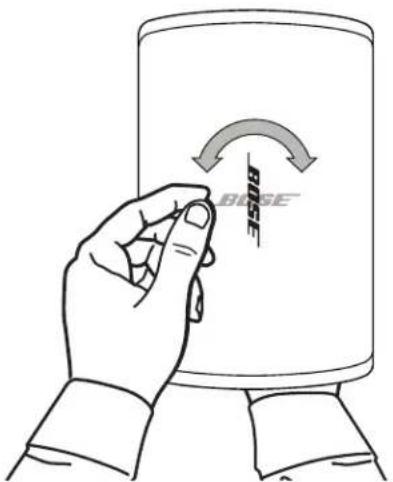

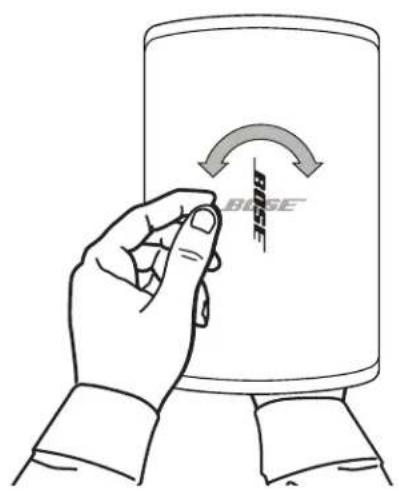

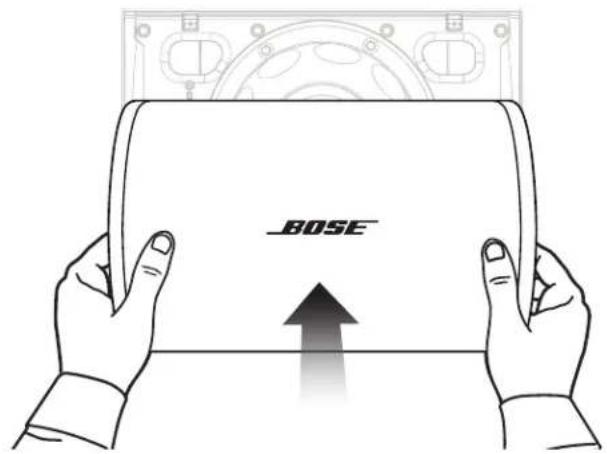

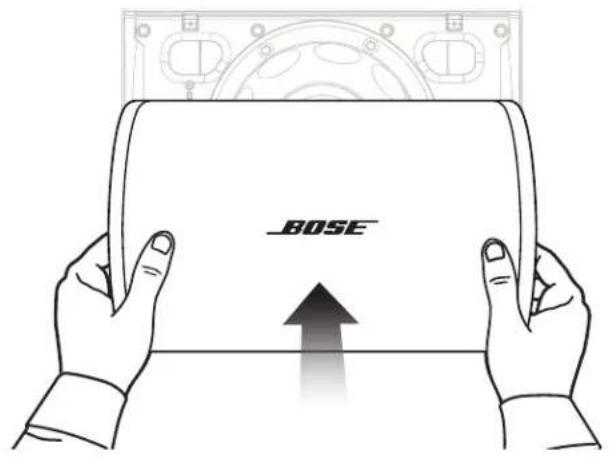

您可以旋转 Bose 徽标，使其与扬声器的方向一致。用一只手按下网罩背面的按钮。另一只手旋转徽标。徽标可顺时针或逆时针旋转。注意：除非您想要拆下徽标，否则切勿向内挤压按钮。 将网罩置于扬声器前端并牢牢推动到位。安裝指南

󰳓󱟏󱱊󰤕󰲶󲯔󱟒󱣚󰿾󱤖󰦨󲜸󱂶󳼘󱱊󱿺󰯻󳻛󰮔󲫦󰮻󳚃 www.Bose.com/compliance󳼘 󰳓󱟏󱱊󰤕󰲶󲯔󱟒󱣚󳼡󳼟󳼠󳼥󳁋󱩻󱤪󰑐󰝽󱄮󲝂󰤕󰲶󲯔󱟒󱣚󲇧 󰃃󱄮󲝂󳼘󰟚󰜚󱼰󰥃󰐭󰮃󱣚󱱊󱿺󰯻󳚃 www.Bose.com/compliance 󱀎󱱊󲒱󲙗󱫚󰳓󱟏󰜖󰑍󰙧󰚔󰸃󱖙󰮹󰚶󰸃󳼚󱾵󰣀󰒈󲮇󲯔 󱣚󰭘󳀢󲞭󰮼󲮩󲙂󰂥󰭘󳼘󰊟󲒫󱛡󰂥󰭘󰲶󰮻󲢸󰉊󱒢󲥑󱉾󳼗󳅞 󰙰󱝴󰇓󳼘󰊅󰿣󱙢󰜖󰲶󲾚󲒫󱛡󰂥󰭘󰳓󱟏󱣚󰲨󰉁󲥑󲞔󳼚󲠤󱿷󱷳 󱠌󰃜󰭟󰙛󰽎󲾚󳼗󰚔󰸃󱖙󲒫󱛡󰲺󰣸󰟚󲥽󲥂󰳓󱟏󱣚󰑍󳼘 台灣 BSMI 限用物質含有情況標示 設備名稱： 揚聲器 型號：829682限制物質及其化學符號

× 2 × 2 × 2 × 2 267 公釐

如需其他規格資訊，請參閱 BoseProfessional.com 上的 DesignMax DM6SE 技術資料表。

高度：340 公釐 (13.39 吋) 寬度：222 公釐 (8.74 吋) 深度：229 公釐 (9.00 吋) 淨重，揚聲器加網罩及支架 (單件)

安裝揚聲器之前，請先閱讀第 65 頁的「重要安全指示」。 Ø 5.5 公釐

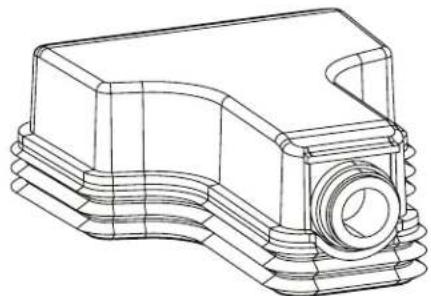

防風雨輸入端子外蓋安裝前處理 防風雨輸入端子外蓋設計適用三種不同配線情況 (如上圖)。若要變更輸入端子外蓋配置符合您的配線需求，請沿著橡膠導管鏤空處裁剪。 備 註：純室內安裝時，無需使用輸入端子外蓋。

備 註：若使用開放式橡膠導管配置，則安裝人員須負責將導管密封， 以防止水進入 Euroblock 連接端子。 備 註：若揚聲器安裝時將橡膠導管朝上，則安裝人員須負責將導管密封， 以防止水進入 Euroblock 連接端子。 68 •

DesignMax DM6SE loudspeaker 揚聲器的設計僅可使用 18 AWG (0.8 mm

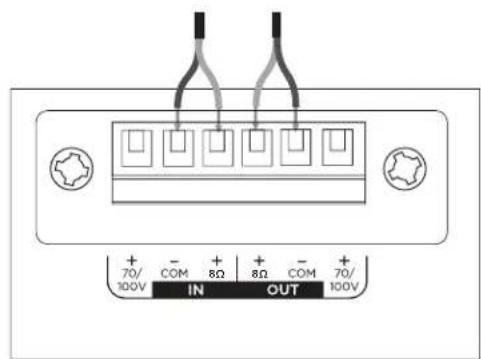

露出六公釐 (1/4 吋) 的裸線以連接至端子。 70V/100V

備 註：本揚聲器不適用硬式導管。 本揚聲器僅適用軟性導管或配線連接。 OUTIN70/

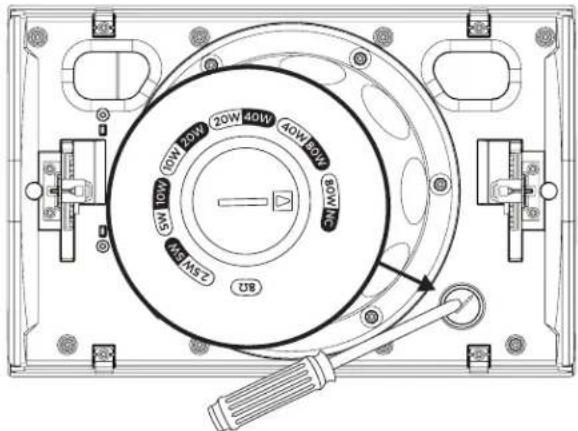

轉動以設定抽頭功率。請使用平頭螺絲起子。

部分地區的建築法規要求使用輔助方式固定揚聲器以增強結構支撐力，加 強安全性。請遵守當地的建築法規和規定，選擇合適的安裝位置、

可使用外殼後方的螺絲吊點將安全纜索連接至揚聲器。 吊點尺寸適用於 M8 螺絲 (未隨附)，深 15 公釐 (0.59 吋)。繁體中文

選擇最適合您安裝方式的揚聲器方向。 q 水平 w 垂直 q w

備 註：選擇安裝位置時，應將至少兩個安裝支架的安裝點固定至支撐結構。未固定於支撐結構的安裝點必須使用合適的安裝五金部件進行固定。請選用符 合所有當地建築法規和規定的緊扣件。 備 註：請選用合適的緊扣件，須能支撐揚聲器重量 (6.40 公斤 [14.1 磅])。

1. 標記鑽孔。2. 在牆面上鑽出四個鑽孔 (尺寸符合合適的緊扣件)。3. 使用四個螺絲將支架固定於牆面 (未隨附)。

備 註：使用 M5 或 #10 尺寸的螺絲。 q w

1. 將線路穿過支架中央孔。2. 從揚聲器上取下連接器。3. 在戶外安裝時，請將連接線從輸入端子外蓋底部插入。請參閱第 67 頁的 「防風雨輸入端子外蓋安裝前處理」。4. 將線路連接至連接器。如需瞭解配線資訊，請參見第 68 頁「 揚聲器接線」。

備 註：若揚聲器安裝的位置靠近料理檯面，便可能直接接觸烹調油脂 (例如商業料理環境)，恐因此降低揚聲器的效能或功能性。70 • DesignMax DM6SE •

q 支架鎖定片：用於固定揚聲器角度。 w 網罩釋放片：用於將網罩固定於揚聲器。 鎖定阻擋器：用於將揚聲器牢固地固定在安裝支架。 角度標籤 (支架上)：辨識所需的角度位置。

警 告：若未確實依下列步驟安裝，即可能導致安裝狀態不安全，

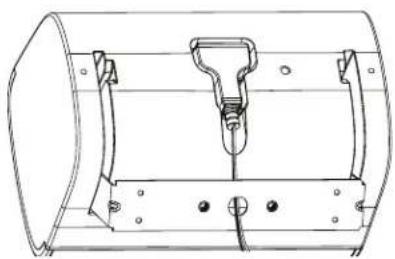

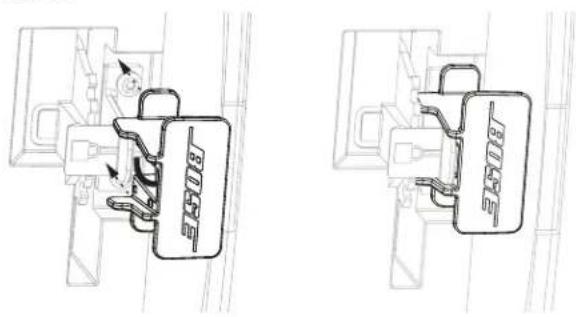

1. 從鎖定片取下鎖定阻擋器。請小心勿將鎖定阻擋器繫繩從揚聲器拉出。2. 將揚聲器安裝至支架，解開鎖定片以將揚聲器調整至 45°，並將鎖定片鎖至定位。 3. 將接好線的連接器安裝至揚聲器。4. 若在戶外安裝，請將防風雨輸入端子外蓋覆蓋於輸入端子， 並牢牢壓於揚聲器以形成密封。請參閱第 67 頁的「防風雨輸入端子外蓋安裝前處理」。

5. 解開鎖定片，並將揚聲器調整至所需角度。當您在調整揚聲器角度時，請確實支撐住揚聲器的重量。

6. 將鎖定片鎖至定位。7. 將鎖定阻擋器壓入鎖定片，直到阻擋器穩固卡住鎖定片，使揚聲器維持在所需角度。繁體中文

網罩兩側各有一個小開口 (1)。沿著揚聲器支架槽的一面，使用小型扁平工具插入網罩開口，將釋放片鬆開。將網罩從揚聲器取下。 q q

DesignMax DM6SE loudspeaker 揚聲器通過測試，且符合下列規格及用途： 名列 ANSI/UL 1480A-2016 適合商業及安全專業用途的揚聲器 一般用途 - UL Category UEAY，案號 S36835 DesignMax DM6SE 揚聲器適用於戶外潮濕區域 根據 NFPA 70 2017 年《National Electrical Code》(美國國家電氣規程) 第 640 條，適合使用 Class 1、Class 2、Class 3 配線方式安裝DesignMax DM6SE loudspeaker 揚聲器的設計符合下列歐洲組合系統法規所定義之要求： 經測試符合 IEC60268-5，2007 年 您可依照揚聲器方向旋轉 Bose 標誌。請一手按下網罩後方的按鍵， 同時另一手旋轉標誌。標誌可順時針或逆時針旋轉。備 註：除非欲將標誌取下，否則請勿將按鍵向內擠壓。 將網罩安裝於揚聲器前方，牢牢推入直到卡入定位。DesignMax DM6SE •
