DesignMax DM6SE - Altavoces BOSE - Manual de uso y guía de instrucciones gratis

Tipo de producto	Altavoz empotrable para instalación fija
Marca	Bose
Modelo	DesignMax DM6SE
Altura	340 mm
Ancho	222 mm
Profundidad	229 mm
Peso neto (altavoz con rejilla y soporte)	6,40 kg
Peso bruto (par de altavoces)	14,74 kg
Alimentación eléctrica	70 V / 100 V o 8 Ω
Potencia (70 V)	2,5 W, 5 W, 10 W, 20 W, 40 W, 80 W
Potencia (100 V)	5 W, 10 W, 20 W, 40 W, 80 W
Impedancia	8 Ω (para uso directo)
Funciones principales	Instalación profesional fija, uso en exteriores (húmedo), orientación ajustable (0°, 15°, 30°, 45°), logotipo giratorio, rejilla extraíble, cubierta de protección de entradas resistente a la intemperie
Mantenimiento y limpieza	Limpiar solo con un paño seco; no usar jabón, detergente, alcohol o producto químico
Seguridad	Instalación realizada solo por un técnico profesional; no reparar uno mismo; usar un cable de seguridad secundario si es necesario; no instalar cerca de fuentes de calor
Piezas de repuesto y accesorios	Soporte de montaje incluido; opciones: soporte inclinación (Surface-Mount Pan and Tilt Bracket), soporte techo CMBS2 (interior), soporte poste
Reparabilidad	Mantenimiento solo por centros autorizados; no reparación por el usuario
Información general	Garantía limitada; conforme a las normas UL 1480A, IEC 60268-5; uso en exteriores (ambiente húmedo); cableado clase 1, 2 o 3
Sección de cable recomendada	18 AWG (0,8 mm²) a 14 AWG (2,1 mm²)
Color del logotipo	Giratorio para alineación con la orientación del altavoz

Preguntas frecuentes - DesignMax DM6SE BOSE

¿Qué tipo de cable usar para la conexión?

Use un cable de sección entre 18 AWG (0,8 mm²) y 14 AWG (2,1 mm²). Pele 6 mm de cable para la conexión en el conector Euroblock.

¿Puedo instalar el altavoz en exteriores?

Sí, el modelo DesignMax DM6SE está diseñado para uso en exteriores en ambientes húmedos. Viene con una cubierta de protección de entradas resistente a la intemperie.

¿Cómo ajustar la orientación del altavoz?

El altavoz se puede inclinar a 0°, 15°, 30° o 45° mediante las lengüetas de bloqueo del soporte. Desbloquee, incline y luego bloquee con los seguros.

¿Cuál es la potencia máxima admisible?

En modo 70 V, puede seleccionar 2,5, 5, 10, 20, 40 u 80 W. En modo 100 V, las potencias disponibles son 5, 10, 20, 40 y 80 W. En modo 8 Ω, la potencia depende del amplificador.

¿Puedo limpiar el altavoz con productos domésticos?

No, limpie solo con un paño seco. No use jabón, detergente, alcohol ni ningún otro agente químico, ya que podría dañar la superficie.

¿La instalación requiere un profesional?

Sí, la instalación debe ser realizada por un técnico profesional calificado, de acuerdo con los códigos de construcción locales. Una fijación incorrecta puede presentar riesgo de caída.

¿Se puede reposicionar el logotipo?

Sí, presione el botón detrás de la rejilla y gire el logotipo en sentido horario o antihorario para alinearlo con la orientación del altavoz.

¿Qué accesorios de montaje están disponibles?

El soporte de montaje está incluido. Como opción, puede usar el soporte inclinación (Surface-Mount Pan and Tilt Bracket), el soporte techo CMBS2 (interior) o un soporte poste.

¿Cómo ajustar la potencia en el transformador?

Use un destornillador de punta plana para girar la toma del transformador a la posición deseada (2,5 W, 5 W, 10 W, 20 W, 40 W, 80 W). El ajuste predeterminado está indicado en el altavoz.

¿Dónde encontrar la garantía y la información reglamentaria?

La garantía limitada se detalla en BoseProfessional.com/Warranty. La declaración de conformidad completa está disponible en www.Bose.com/compliance.

MANUAL DE USUARIO DesignMax DM6SE BOSE

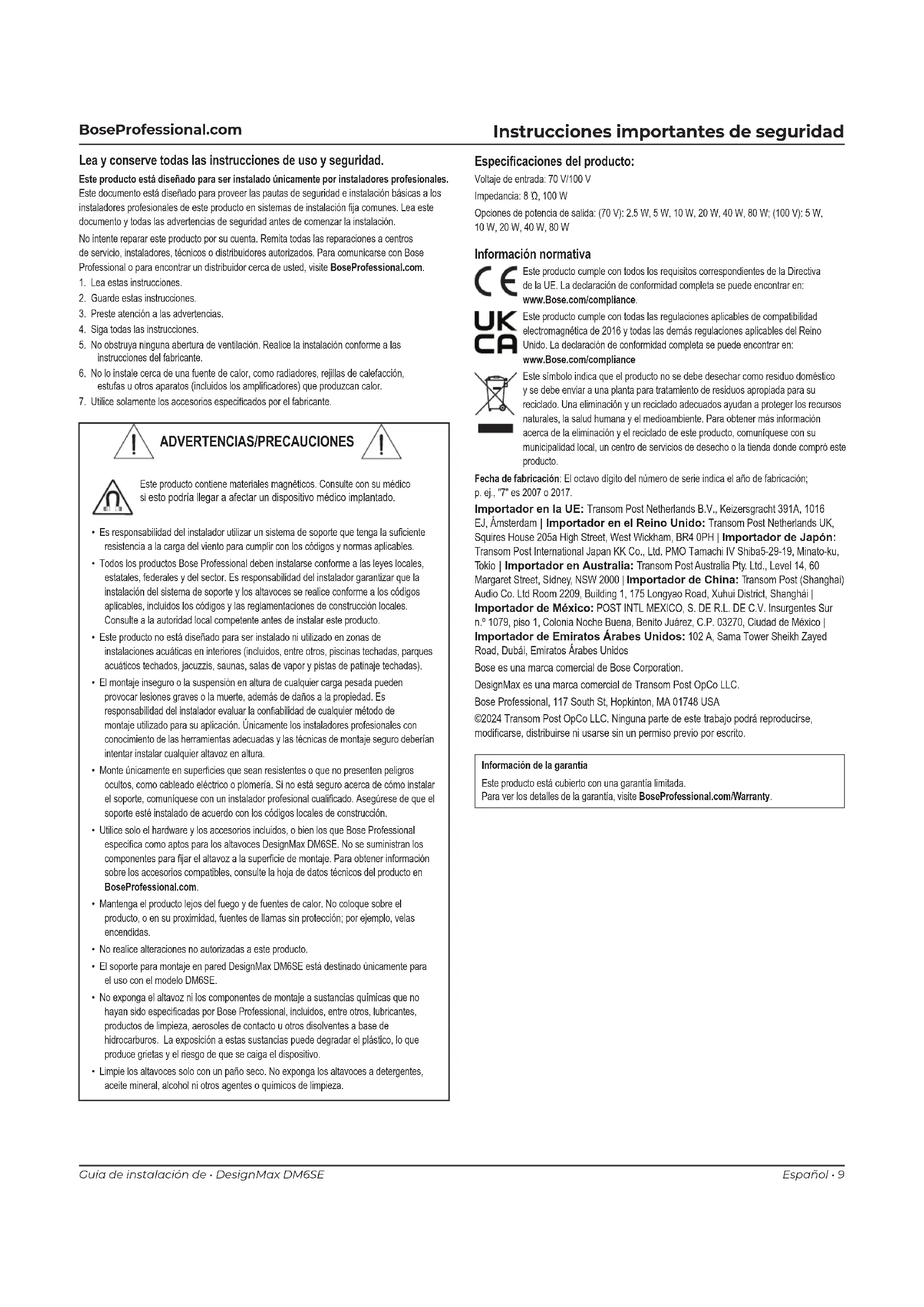

Leay conserve todas las instrucciones de uso y seguridad.

Este produit está diseñado para ser instalado únicamente por instaladores profesionales. Este documento está Diseño para proveer las pautas de seguridad e instalación tíbasas a los instaladores profesionales de este producto en sistemas de instalación fija comunes. Lea este documento y todas las advertencias de sécurité antes de comenzar la instalación.

No intente reparar este producto por su cuenta. Remita todas las reparaciones a centros de service, instaladores,技术和 distribuidores autorizados. Para comunicarse con Bose Professional o para encontrar un distribuidor circa de usted, visite BoseProfessional.com.

1. Lea estas instrucciones.
2. Guarde estas instrucciones.
3. Preste atencion a las advertencias.
4. Siga todas las instrucciones.
5. No obstruyaacularaventilacion.Realice la instalacionconsema las instrucciones del fabricante.
6. No lo instale cerca de una fuente de calor, como radiadores, rejillas de calefaction, estufas u或者其他 aparatos (incluidos los amplificadores) que produzcan calor.
7. Utilice solamente los accesospecificados por el fabricante.

ADVERTENCIAS/PRECAUCIONES

Este produit contiene materiales magnéticos. Consulte con su medico si"Thissopodrilelegarafectarundispositivomedicoimplantado.

• Es responsableidad del instalador utilizar un sistema de soporte queonga la suficiente resistencia a la energia del viento para cumplir con los@c Rodrigos y normas aplicables.
• Todos los productos Bose Professional deben instalarse conforme a las leyes locales, estatales, federales y del sector. Es responsable del instalador garantizar que la instalacion del systeme de soporte y los altavoces se realize conforme a los@codigos aplicables, incluidos los@codigos y las reglamentaciones de construccion locales. Consulte a la autoridad local competente antes de instalar este producto.
• Este producto no está disefiado para ser instalado ni utilizado en zonas de instalaciones acuáticas en interiores (incluidos, entreOthers, piscinas techadas, parques acuáticos techados, jacuzziis, saunas, salas de vapor y pistas de patinaje techadas).
• El montaje inseguro o la suspENSION en alta derialquier carga pesada poder invocar lesiones graves o la muerte, ademas de daños a la propidad. Es responsabilidad del instalador evaluar la confiabildad de qualier método de montajeutilizzato para su aplicación. Unicamente los instaladores profesionales con conocimiento de las herramrientas adecaudas y las先进技术 de montaje segurodeferian intentar instalar qualier altovoz en alta.
• Monte únicamente en superficies que Sean resistentes o que no presenten peligos ocultos, como cableado eléctrico o plomería. Si no está seguro acerca de como instalar el soporte, comuniqué con un instalador profesionalrialficado. Asegürese de que el soporte esté instalado de acuerdo con los@cuidos locales de construccion.
• Utilice solo el hardware y los accesos incluidos, o bien los que Bose Professional española como aptos para los altavoces DesignMax DM6SE. No se suministran los componentes para fazer el allavoz a la superficie de montaje. Para Obtener informacion sobre los accesos compatibles, consulte la hoja de datos技术和s del producto en BoseProfessional.com.
• Mantenga el producto lejos del fuego y de fuentes de calor. No Coloque sobre el producto, o en su proximidad, fuentes de llamas sin proteccion; por ejemplo, velas encendidas.
• No realice alteraciones no autorizadas a este producto.
• El soporte para montaje en pared DesignMax DM6SE está destinado únicamente para el uso con el Modelo DM6SE.
• No exponga el altavoz ni los componentes de montaje a sustancias químicas que no hayan sido asignables por Bose Professionsa, incluidos, entre它们, lubricantes, productos de limpieza, aerosoles de contacto y除外 disolventes a base de hidrocarburos. La exposióna a estas sustancias pueda degravar el plástico, lo que produce gritas y el rísgo de que se caiga el dispositivo.
• Limpie los altavoces solo con un paño seco. No exponga los altavoces a detergentes, aceite mineral, alcohol ni ellos agentes o químicos de limpieza.

Especillas del producto:

Voltaje de entrada: 70 V/100 V

Impedancia: 8Ω, 100 W

Opiones de potencia de salute: (70 V): 2.5 W, 5 W, 10 W, 20 W, 40 W, 80 W; (100 V): 5 W, 10 W, 20 W, 40 W, 80 W

Información normativa

Este produit compte con todos los requisitos correspondientes de la Direactiva de la UE. Ladeclaracion de conformidad completa se peut encontrar en: www.Bose.com/compliance.

Este producto cumple con todas las regulaciones aplicables de compatibiliad electromagnética de 2016 y todas las demas regulaciones aplicables del Reino Unido. Ladeclaracion de conformidad completa se puebe encontrar en: www.Bose.com/compliance

Este simbolo indica que el producto no se debe desechar como residuo domestico y se debe enviar a una planta para tratamente de residuos apropiada para su reciclado. Una eliminacion y un reciclado adecuados可以帮助 a proteger los recursos naturales, la salute humana y el medioambiente. Para Obtener mas informacion acerca de la eliminacion y el reciclado de este producto, comuniquese con su municipalidad local, un centro de servicios de desecho o la tienda sobre compró este producto.

Fecha de fabricación: El octavo digito del número de series indica el año de fabricación; p. ej., "7" es 2007 o 2017.

Importador en la UE: Transom Post Netherlands B.V., Keizersgracht 391A, 1016 EJ, Amsterdam | Importador en el Reino Unido: Transom Post Netherlands UK, Squires House 205a High Street, West Wickham, BR4 0PH | Importador de Japon: Transom Post International Japan KK Co., Ltd. PMO Tamachi IV Shiba5-29-19, Minato-ku, Tokio | Importador en Australia: Transom Post Australia Pty. Ltd., Level 14, 60 Margaret Street, Sidney, NSW 2000 | Importador de China: Transom Post (Shanghai) Audio Co. Ltd Room 2209, Building 1, 175 Longyao Road, Xuhui District, Shanghai | Importador de Mexico: POST INTL MEXICO, S. DE R.L. DE C.V. Insurgentes Sur n.° 1079, piso 1, Colonia Noche Buena, Benito Juarez, C.P. 03270, Ciudad de México | Importador de Emiratos Árabes Unidos: 102 A, Sama Tower Sheikh Zayed Road, Dubái, Emiratos Árabes Unidos

Bose es unamarca commercial de Bose Corporation.

DesignMax es unamarca commercial de Transom Post OpCo LLC.

Bose Professional, 117 South St, Hopkinton, MA 01748 USA

©2024 Transom Post OpCo LLC. Ninguna parte de este trabajooulda reproducirse, modificarse, distribuire ni usarse sin un permiso previo por escrito.

Información de la garantía

Este producto esta cubierto conuna garantia limitada

Para ver los detalles de la garantia, visite BoseProfessional.com/Warranty.

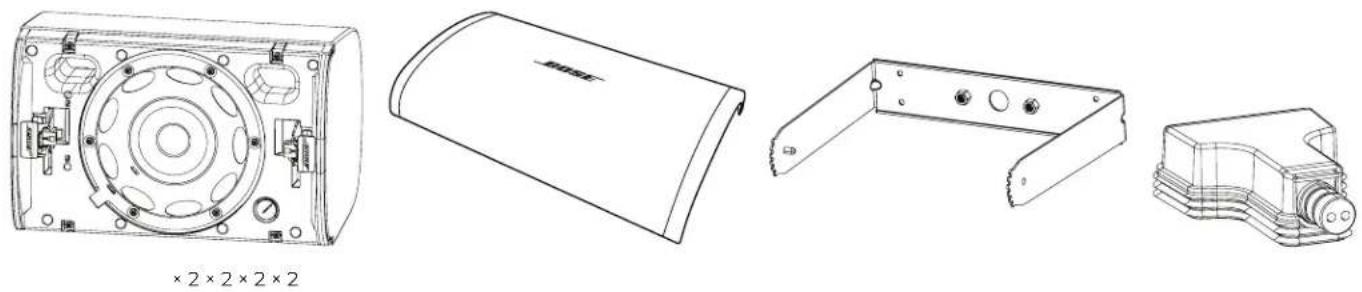

Contenido de la caja

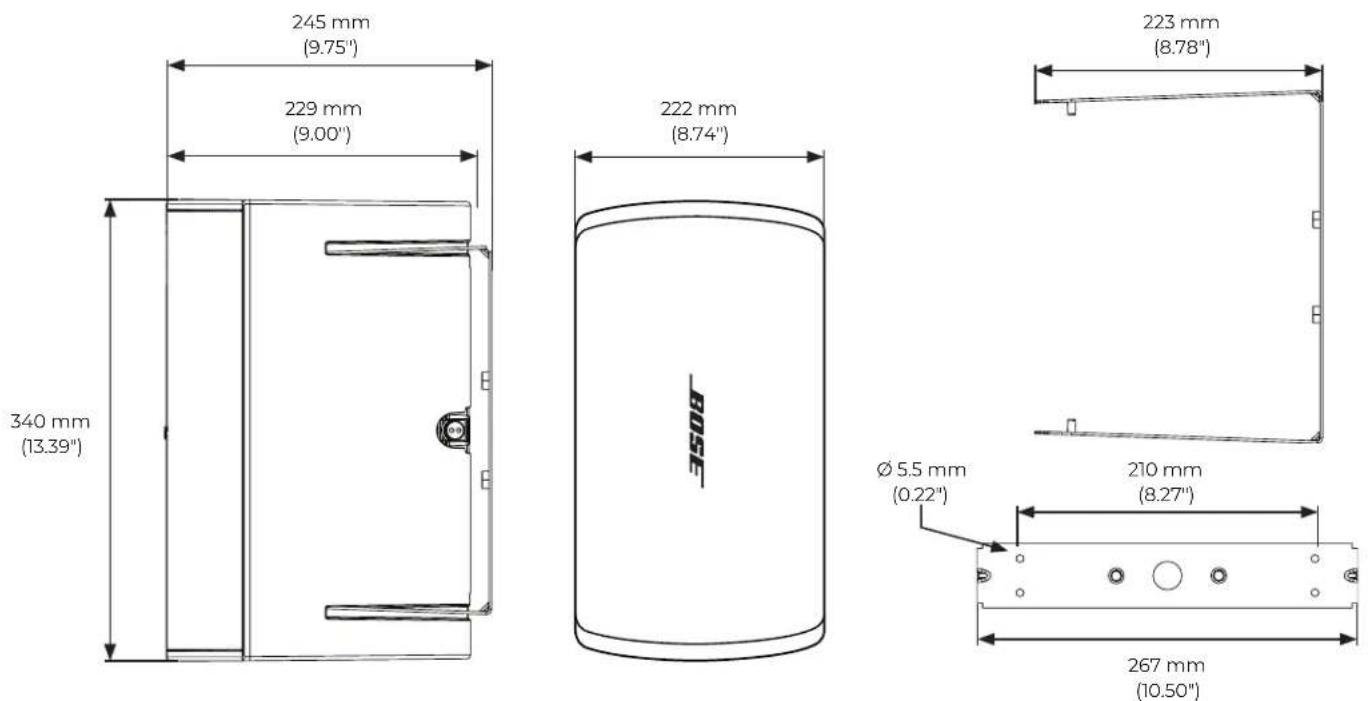

Dimensiones del producto

Especificaiones sociales

Para poder mas especificaiones, consulte la hoja de datos先进技术 de DesignMax DM6SE en BoseProfessional.com.

Datas fisicos

Dimensiones del producto Alto: 340 mm (13.39")

Ancho: 222 mm (8.74")

Profundidad: 229 mm (9.00")

Peso neto, altovoz con rejilla y soporte (individual) 6.40 kg (14.1 lb)

Peso de envío (par) 14.74 kg (32.5 lb)

Información importante sobre la instalación

Antes de instalar el altovoz, revise las Instrucciones importantes de seguridad en la page 9.

Oportunidades de instalación

Oportunidades y accesos de instalación

Soporte para montaje (incluido)
Surface-Mount Pan and Tilt Bracket (optional)
Soporte de montaje en techo CMBS2 (optional; solo para areas interiores)
4 Pole Mount Bracket (optional)

Entrada unica

Entrada y calidad Abertura completa

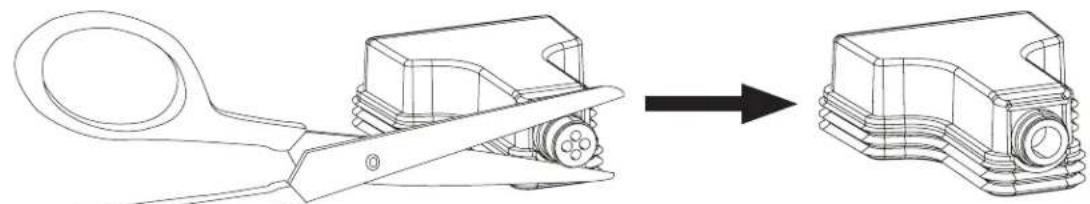

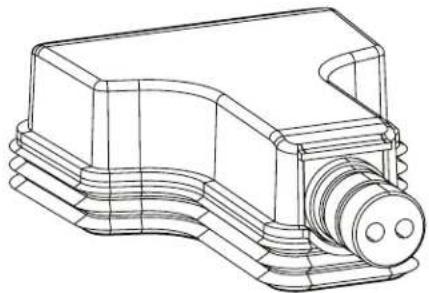

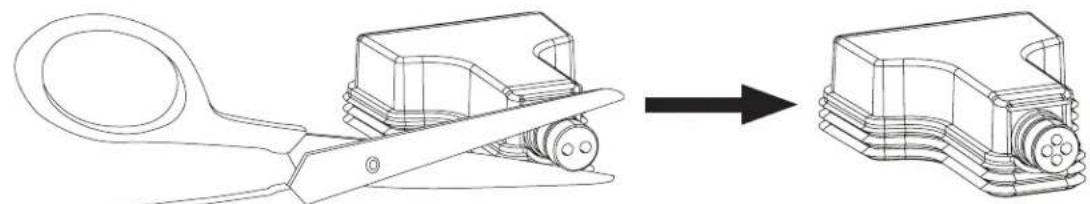

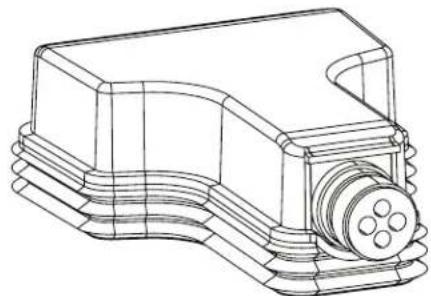

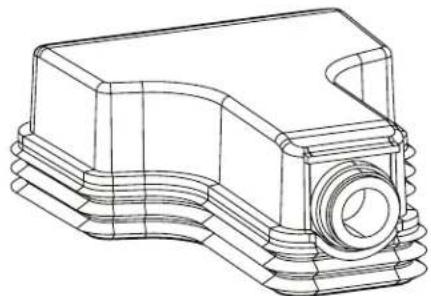

Preparación de la cubierta de entrada resistente a la intemperie

La cubierta de entrada resistente a la interperie se diseño para tres arreglos de cabledo differentes (consulte las imagenes ubicadas arriba). Para cabiar el formatting de la cubierta de entrada a fin de ser compatible con el arroglo del cableado, corte a lo largo de la perforacion en el conductor de goma.

Note: Solo las aplicaciones de areas interiores no necessitan el uso de la cubierta de entrada.

Note: Si instalada el altovoz con el conductor de goma hacía arriba, es responsabilidad del instalador sellarlo para que no ente agua en el conductor Euroblock.

Note: Si utilizes el formatting del conductor de goma de abertura completa, es responsabilidad del instalador sellarlo para que no entree agua en el conector Euroblock.

Cableado de los altavoces

Calibre de cable

El altavoz DesignMax DM6SE está diseñado para functionar únicamente con cables que midan de 18 AWG (0.8 mm²) a 14 AWG (2.1 mm²).

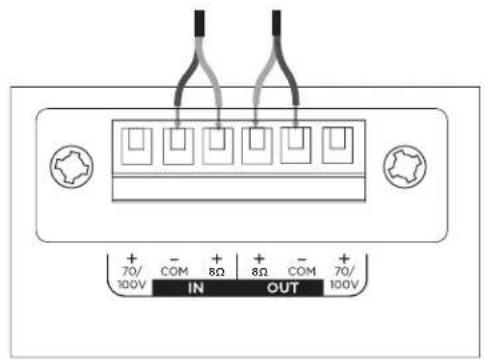

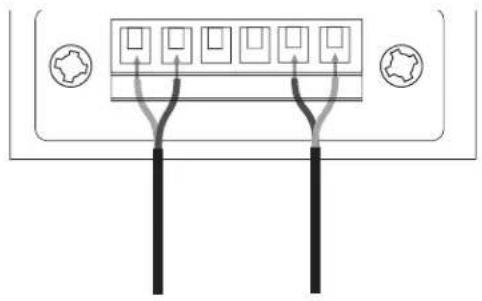

Diagrams de connexion

Exponga 6 milimetros (1 / 4) de cable sin aislacion para conectarlo a los terminales.

Note: El altavoz no está diseñado para su uso con un conductor ríoido. El altavoz es apto solamente para conexiones mediante cableado o conductos flexibles.

70V/100V

8Ω

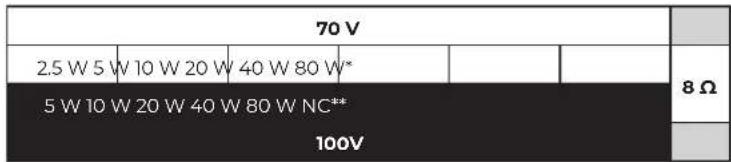

Configuración de altovoz

* NC: Sin conexión (no utilizes) Predeterminado de fabric

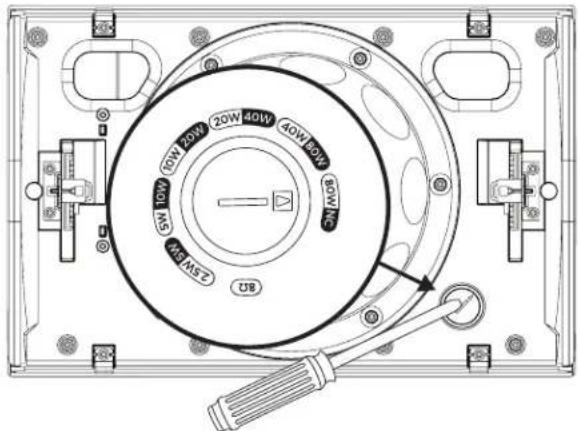

Configuración de la toma del transformador

Gire la toma para establecer la configuracion. Utilice un destornillador de cabeza plana.

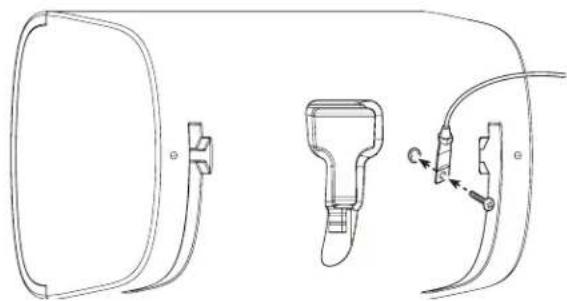

Uso de un cable de seguridad

En algunoscottigos regionales de construc tion, se exige el uso de un método secundario de fijacion de los altavoces a estucturas de apoyo con el proposto de brindar mayor seguidad. Eija una posicn de montaje, un método y los componentes que cumplan con los codigos y los reglamenti locales de construccion.

Se pueda conectar un cable de seguidad al altovoz mediante la insertion roscada situada en la parte posterior de la carcasa.

La insertioniene la medida de un tornillo M8 (no incluso) con una profundidad de 15 milimetros (0.59 pulgadas).

Orientation del altovoz

Escoja la orientacion del altovo que se adapte mayor a su instalacion.

Horizontal
Vertical

Note: Si el altovo se instala cerca de superficies de comida, como enternlos commerciales de comida en los que quede expuesto directamente a aceites, es possible que disminuya el rendimiento o la operatividad del dispositorio.

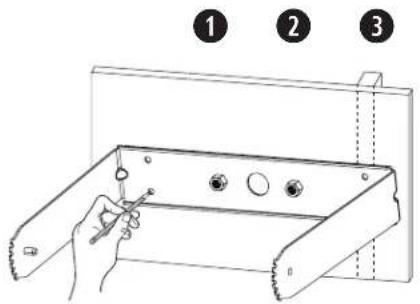

Instalación del soporte

Note: En el momento de elegir unaubicacionde instalacion,almenos2de lospuntodijacion delsoportedebenfijarseauna estructura de soporte.Lospuntodesijacionnoaseguradosaunaestructura de soportedebenajustarseconlasherrimiantasadequadas para la instalacion.Elija sujetadoresque seanadequadospara todosloscadoresy requisitosde construccionaleca.

Nota: Elijo los sujetadores adecuados para soportar el peso del altovoz (6.40 kg [74.1 lb]).

1. Marque el lugar en el que ha lo orificios con el taladro.
2. Perfore 4 orificios (del taman o adecuado para las fijaciones) en la pared.
3. Fije el soporte a la pared con 4 tornillos (no incluidos). Nota: Utilice tornillos de tamaro M5 o N°10.

Conexión del conductor

1. Pase los cables a工程技术 central del soporte.
2. Retire el conector del altovoz.
3. Para instalaciones en areas exteriores, inserte los cables a工程技术 de la parte inferior de la cubierta de entrada. Consulte Preparacion de la cubierta de entrada resistente a la intemperie en la page T1.
4. Conecte el altovoz. Para Obtener informacion sobre el cableado, consulte Conexion del altovoz en la page 12.

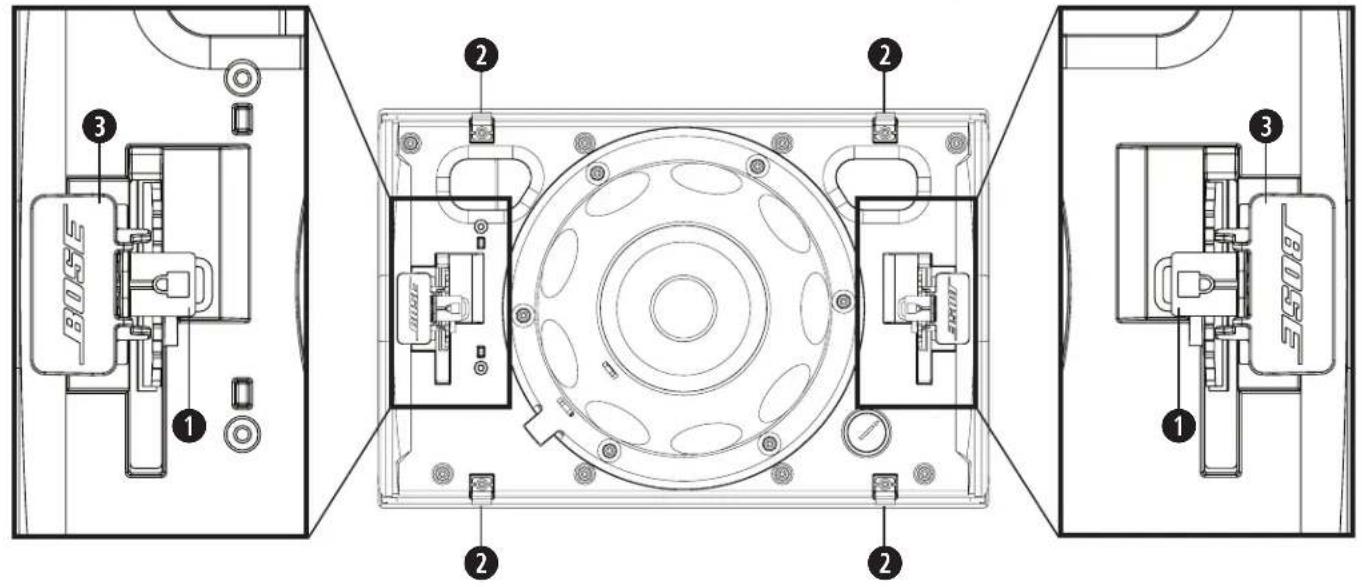

Información importante sobre el montaje

Lengueta aseguradora para el soporte: se utilizes para fjar el ángulo del altovoz.
Pestana para liberar la rejilla; se utilizes para fazer la rejilla al altovoz.
3 Bloqueador del seguro: Se utilizes para fjjar el altovoz al soporte para montaje.
4 Indicador de ángulo (en el soporte): Identifique la posición de ángulo deseada.

4

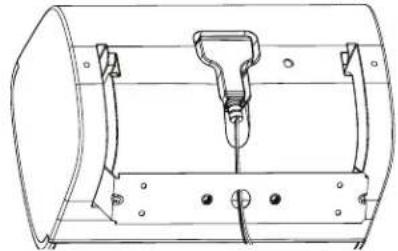

Instalación del altavoz

ADVERTENCIA: Si no realiza los siguientes pasos, pueda tener como resultado una condidión de montaje insegura, lo que podra provocar un riesgo de caía.

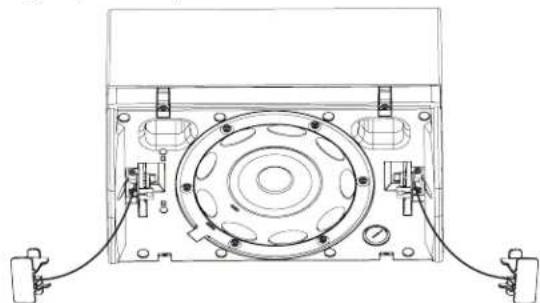

1. Retire los bloqueadores de las lengüetas aseguradoras. Asegúrese de no sacar el bloqueador del seguro de su lugar en el altovo.

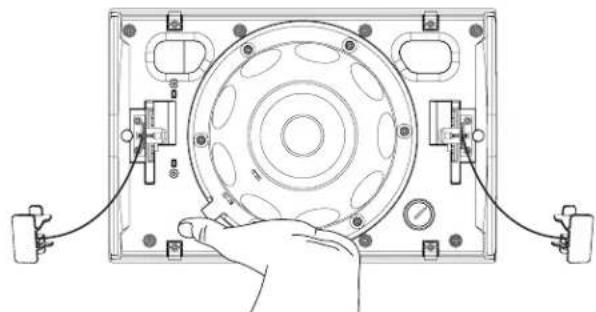

2. Cologne el altavoz en el soporte, desbloquee las lenguetas aseguradoras para ajustar el altavoz a 45^ y asegurelas en el lugar que corresponde.

1. Fije el conector con cables al altavoz.
2. Para instalaciones en areas exteriorores, colque la cubierta de entrada resistente a la intemperie sobre el conector y presióna firmamente contra el altovoz para create un sello hermético. Consulte Preparación de la cubierta de entrada resistente a la intemperie en la頁ina 11.

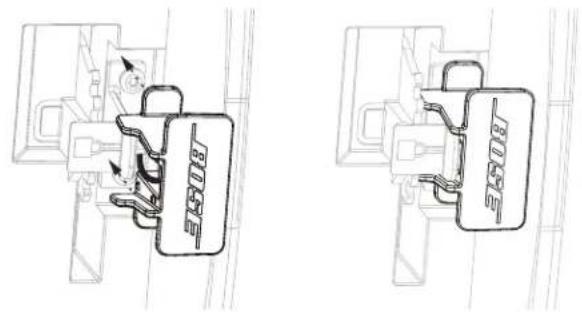

1. Libere las lengüétas y ajuste el altavoz al ángulo de su preferencia. Asegürese de sostener el peso del altavoz.mrientas ajusta su ángulo. Note: El ángulo del altavoz se pueda ajustar a 0^ 15^ 30^ o 45^

1. Asegure las lengüetas en el lugar que corresponde.
2. Presione los bloqueadores sobre las lengüetas hasta que encajen firmamente alrededor de las lengüetas, manteniendo el ángulo deseado del altovoz.

Ajuste del logotipo

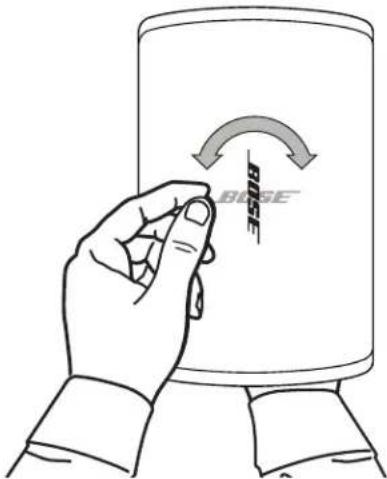

Puede girar el logotipo de Bose para alinearlo con la orientacion del altovoz. Con una mano, presione el boton de la parte posterior de la rejilla. Gire el logotipo con la othera mano. El logotipo se pueda girar hacía la derecha o la izquierda.

Nota: No apriete el botón hacía adentro, a menos que tengá la intencion de quitar el logotipo.

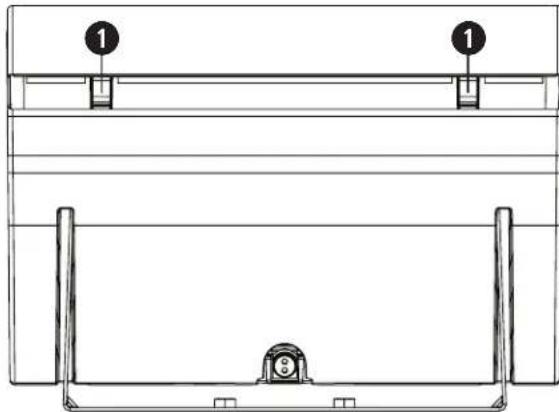

Extracción de la rejilla

Hay 2PEGaas aberturas a cada lado de la rejilla (1). En la parte lateral del altevoz queiene las ranuras del soporte, inserte una herramienta pequeña y plana en las aberturas de la rejilla para soltar las lenguetas. Retire la rejilla del altevoz.

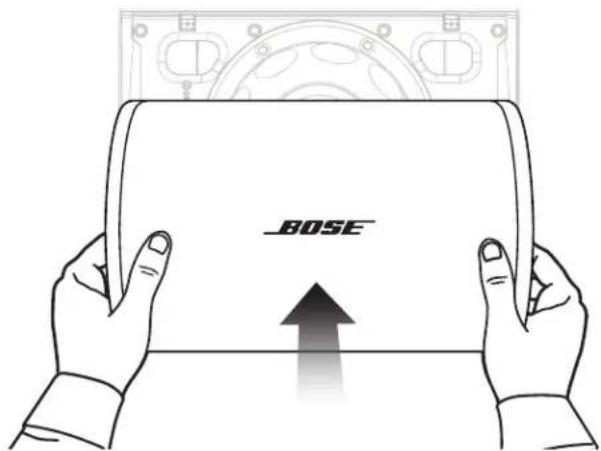

Fijación de la rejilla

Cologne la rejoilla sobre la parte frontal del altovoz y presiónela firmamente hasta que encaje en su lugar.

Cumplimiento de las normativas y los replanteos de seguridad

El altavoz DesignMax DM6SE ha superado pruebas y cumple con los siguientes usos y specifications:

Registrarados en el estandar ANSI/UL 1480A-2016 para altavoces de uso commercial y profesional seguro

Uso general: estandar UL categoria UEAY, numero de archivo S36835

El altavoz DesignMax DM6SE esADECADO para su uso en areasexteriores en lugares humedos.

Apto para la instalacion con métodos de cableado Clase 1, Clase 2 y Clase 3 de conformidad con el estandar NFPA 70, Cuestion Elctrico Nacional, 2017, Articulo 640

El altovo DesignMax DM6SE se diseño según los requisitos definidos en lasumae especificaion reglamentaria europea para sistemas combinados:

Probado según IEC60268-5, 2007
