Tipo di prodotto	Altoparlante da incasso per installazione fissa
Marca	Bose
Modello	DesignMax DM6SE
Altezza	340 mm
Larghezza	222 mm
Profondità	229 mm
Peso netto (altoparlante con griglia e staffa)	6,40 kg
Peso lordo (coppia di altoparlanti)	14,74 kg
Alimentazione elettrica	70 V / 100 V o 8 Ω
Potenza (70 V)	2,5 W, 5 W, 10 W, 20 W, 40 W, 80 W
Potenza (100 V)	5 W, 10 W, 20 W, 40 W, 80 W
Impedenza	8 Ω (per uso diretto)
Funzioni principali	Installazione professionale fissa, utilizzo all'aperto (umido), orientamento regolabile (0°, 15°, 30°, 45°), logo girevole, griglia rimovibile, coperchio di protezione degli ingressi resistente alle intemperie
Manutenzione e pulizia	Pulire solo con un panno asciutto; non usare sapone, detergente, alcol o prodotti chimici
Sicurezza	Installazione riservata a un tecnico professionista; non riparare da soli; utilizzare un cavo di sicurezza secondario se richiesto; non installare vicino a fonti di calore
Parti di ricambio e accessori	Staffa di montaggio inclusa; opzioni: staffa di inclinazione (Surface-Mount Pan and Tilt Bracket), supporto da soffitto CMBS2 (interno), staffa per palo
Riparabilità	Manutenzione solo presso centri autorizzati; nessuna riparazione da parte dell'utente
Informazioni generali	Garanzia limitata; conforme agli standard UL 1480A, IEC 60268-5; utilizzo all'aperto (ambiente umido); cablaggio classe 1, 2 o 3
Sezione cavo consigliata	18 AWG (0,8 mm²) a 14 AWG (2,1 mm²)
Colore del logo	Ruotabile per allineamento con l'orientamento dell'altoparlante

Domande frequenti - DesignMax DM6SE BOSE

Che tipo di cavo usare per il collegamento?

Usare un cavo di sezione compresa tra 18 AWG (0,8 mm²) e 14 AWG (2,1 mm²). Spelare 6 mm di filo per il collegamento al connettore Euroblock.

Posso installare l'altoparlante all'aperto?

Sì, il modello DesignMax DM6SE è progettato per l'uso all'aperto in ambienti umidi. Viene fornito con un coperchio di protezione degli ingressi resistente alle intemperie.

Come regolare l'orientamento dell'altoparlante?

L'altoparlante può essere inclinato a 0°, 15°, 30° o 45° grazie alle linguette di bloccaggio della staffa. Sbloccare, inclinare, quindi bloccare con i fermagli.

Qual è la potenza massima ammissibile?

In modalità 70 V, è possibile selezionare 2,5, 5, 10, 20, 40 o 80 W. In modalità 100 V, le potenze disponibili sono 5, 10, 20, 40 e 80 W. In modalità 8 Ω, la potenza dipende dall'amplificatore.

Posso pulire l'altoparlante con prodotti per la casa?

No, pulire solo con un panno asciutto. Non usare sapone, detergente, alcol o altri agenti chimici, poiché potrebbero danneggiare la superficie.

L'installazione richiede un professionista?

Sì, l'installazione deve essere eseguita da un tecnico professionista qualificato, in conformità con i codici edilizi locali. Un fissaggio errato può presentare un rischio di caduta.

Il logo può essere riposizionato?

Sì, premere il pulsante dietro la griglia e ruotare il logo in senso orario o antiorario per allinearlo con l'orientamento dell'altoparlante.

Quali accessori di montaggio sono disponibili?

La staffa di montaggio è inclusa. Opzionalmente, è possibile utilizzare la staffa di inclinazione (Surface-Mount Pan and Tilt Bracket), il supporto da soffitto CMBS2 (interno) o una staffa per palo.

Come regolare la potenza sul trasformatore?

Usare un cacciavite a testa piatta per ruotare la presa del trasformatore sulla posizione desiderata (2,5 W, 5 W, 10 W, 20 W, 40 W, 80 W). L'impostazione predefinita è indicata sull'altoparlante.

Dove trovare la garanzia e le informazioni normative?

La garanzia limitata è dettagliata su BoseProfessional.com/Warranty. La dichiarazione di conformità completa è disponibile su www.Bose.com/compliance.

MANUALE UTENTE DesignMax DM6SE BOSE

Guida all'installazione 30

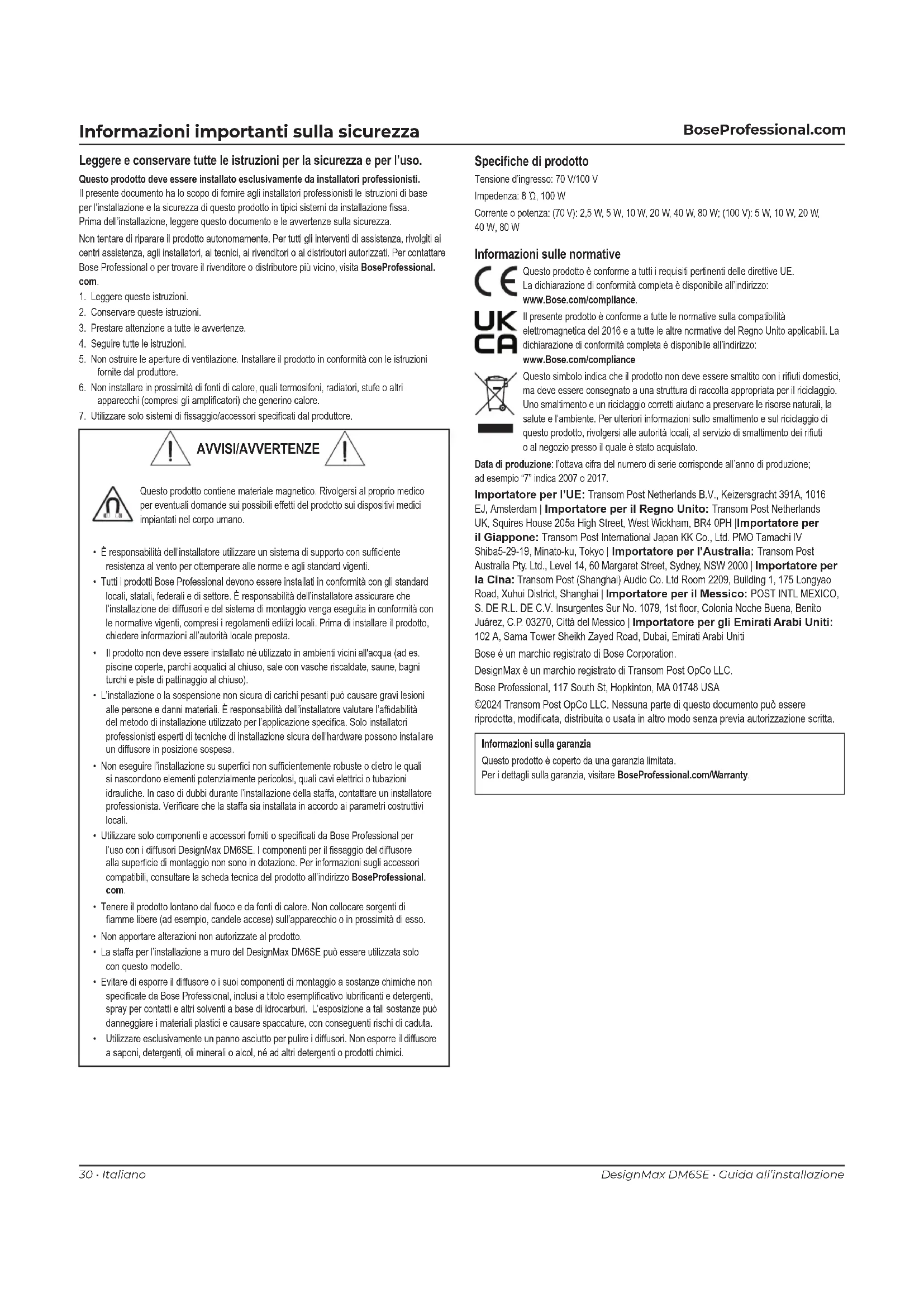

Leggere e conservare tutte le istruzioni per la sicurezza e per l'uso.

Questo prodotto deve essere installato esclusivamente da installatori professionisti. Il presente documento ha lo scopo di fornire agli installatori professionisti le istruzioni di base per l'installazione e la sicurezza di"Thiso prodotto in tipici sistemi da installatione fissa. Prima dell'installazione, leggere"Thiso documento e le avertenze sulla sicurezza.

Non tentare di riparare il prodotto autonomamente. Per tutti gli intervenuti di assistenza, rivolgiti ai centri assistenza, agli installatori, ai tecnici, ai rivenditori o ai distributori autorizzati. Per contattare Bose Professional o per trovare il rivenditore o distributore più vicino, visita BoseProfessional. com.

1. Leggerequesteistruzioni.
2. Conservare queste istruzioni.
3. Prestare attentione a tutte le awertenze.
4. Seguire tutte le istruzioni.
5. Non ostruire le aperture di ventilazione. Installare il prodotto in conformità con le istruzioni fornite dal produttore.
6. Non installment in prossimiti di fonti di calorie, quali termosifoni, radiatori, stufe o altri apparecchi (compresi gli amplificatori) che generino calorie.
7. Utilizzato solo sistemi di fissaggio/accessori specificati dal produttore.

AVVISI/AVVERTENZE

Questo prodotto contiene materiale magnetico. Rivolgersi al proprio medico per eventuali domande sui possibili effetti del prodotto sui dispositivi medici implantati nel corpo umano.

• É responsabilità dell'institutare utilizzare unsystema di supporto con sufficiente resistenza al vento per ottemperare alle norme eagli standard vigenti.
• Tutti i prodotti Bose Professional devono essere installati in conformità con gli standard locali, statali, federali e di settore. è responsabilità dell'inistaltatore assicurare che l'installazione dei diffusori e del sisterna di montaggio venga eseguita in conformità con le normative vigentì, compresi i regolamenti edilizi locali. Prima di installare il prodotto, chiedere informazioni all'autorità locale preposta.
• Il prodotto non deve essere installato né utilizzato in ambienti vicini all'acqua (ad es. piscine coperte, parchi acquatici al chiuso, sale con vasche riscaldate, saune, bagni turchi e piste di pattinaggio al chiuso).
• L'installation o la sospensione non sicura di carichi pesanti cui cause gravi lesioni alle persone e danni materiali. É responsabilità dell'installatore valutare l'affidabilità del metododi installatione utilizzato per l'applicazione specifica. Solo installatori professionisti esperti di tecniche di installatione sicura dell'hardware posso sono installare un diffusore in positioningosospesa.
• Non eseguire l'installatione su superfici non sufficientement robuste o dietro le quali si nascondono elementi potenzialmente pericolosi, quali cavi elettrici o tubazioni idrauliche. In caso di dubbi durante l'installatione della staffa, contattare un installatore professionista. Verificare che la staffa sia installata in accordo ai parametri costruttivi locali.
• Utilizzare solo componenti e accessori forniti o specificati da Bose Professional per l'uso con i diffusori DesignMax DM6SE. I componenti per il fissaggio del diffusore alla superficie di montaggio non sono in dotazione. Per informazioni sugli accessori compatibili, consultrare la sched a tecnica del prodotto all'indirizzo BoseProfessional. com.
• Tenere il prodotto lontano dal fuco e da fonti di calore. Non collocare sorgenti di fiamme libero (ad esempio, candele accese) sull'apparecchio o in prossimità diesso.
  Non apportare alterazioni non autorizzate al prodotto.
• La staffa per l'installazione a muro del DesignMax DM6SE cui èssere utilizzata solo con questo modello.
• Evitare di esponre il diffusore o i loro componenti di montaggio a sostanze chimiche non specificate da Bose Professional, inclusi a titolo esemplificativo lubrificanti e detergenti, spray per contatti e altri solventi a base di idrocarburi. L'esposizione a tali sostanze più danneggiare i materiali plastici e causare spaccature, con seguenti rischi di caduta.
  Utilizzare esclusivamente un panno asciutto per pulire i diffusori. Non esporre il diffusore a saponi, detergenti, oli minerali o alcohol, né ad altri detergenti o prodotti chimici.

Specifiche di prodotto

Tensione d'ingresso: 70 V/100 V

Impedenza: 8Ω, 100 W

Corrente o potenza: (70 V): 2,5 W, 5 W, 10 W, 20 W, 40 W, 80 W; (100 V): 5 W, 10 W, 20 W, 40 W, 80 W

Informazioni sulle normative

Questo prodotto è conforme a tutti i requisiti pertinenti delle direttive UE. La dichiarazione di conformità completa è disponibile all'indirizzo: www.Bose.com/compliance.

Il presente prodotto è conforme a tutte le normative sulla compatibilità eletromagnetica del 2016 e a tutte le autres normative del Regno Unito applicabili. La dichiarazione di conformità completa è disponibile all'indirizzo: www.Bose.com/compliance

Questo significo indica che il prodotto non deve essere smaltito con i rifiuti domestici, ma devese essere consegnato a una struttura di raccolta appropriata per il riciclaggio. Uno smaltimento e un riciclaggio corretti aiutano a preservare le risorse naturali, la salute e l'ambiente. Per ulteriori informazioni sullo smaltimento e sul riciclaggio di questo prodotto, rivolgersi alle autorità locali, al servizio di smaltimento dei rifiuti o al negotio presso il quale è stato acquistato.

Data di produzione: l'ottava cífra del numero di seriée corrisponde all'anno di produzione; ad esempio "7" indica 2007 o 2017.

Importatore per l'UE: Transom Post Netherlands B.V., Keizersgracht 391A, 1016 EJ, Amsterdam | Importatore per il Regno Unito: Transom Post Netherlands UK, Squires House 205a High Street, West Wickham, BR4 0PH | Importatore per il Giappone: Transom Post International Japan KK Co., Ltd. PMO Tamachi IV Shiba5-29-19, Minato-ku, Tokyo | Importatore per l'Australia: Transom Post Australia Pty. Ltd., Level 14, 60 Margaret Street, Sydney, NSW 2000 | Importatore per la Cina: Transom Post (Shanghai) Audio Co. Ltd Room 2209, Building 1, 175 Longyao Road, Xuhui District, Shanghai | Importatore per il Messico: POST INTL MEXICO, S. DE R.L. DE C.V. Insurgentes Sur No. 1079, 1st floor, Colonia Noche Buena, Benito Juarez, C.P. 03270, Citta del Messico | Importatore per gli Emirati Arabi Uniti: 102 A, Sama Tower Sheikh Zayed Road, Dubai, Emirati Arabi Uniti

Bose é un marchio registrato di Bose Corporation.

DesignMax é un marchio registrar di Transom Post OpCo LLC.

Bose Professional, 117 South St, Hopkinton, MA 01748 USA

©2024 Transom Post OpCo LLC. Nessuna parte di questo documento più essere riprodotta, modificata, distribuía o usata in altri modo penza previa autorizzazione scritta.

Informazioni sulla garanzia

Questo prodotto è coperto da una garanzia limitata.

Per i dettagli sulla garanzia, visitare BoseProfessional.com/Warranty.

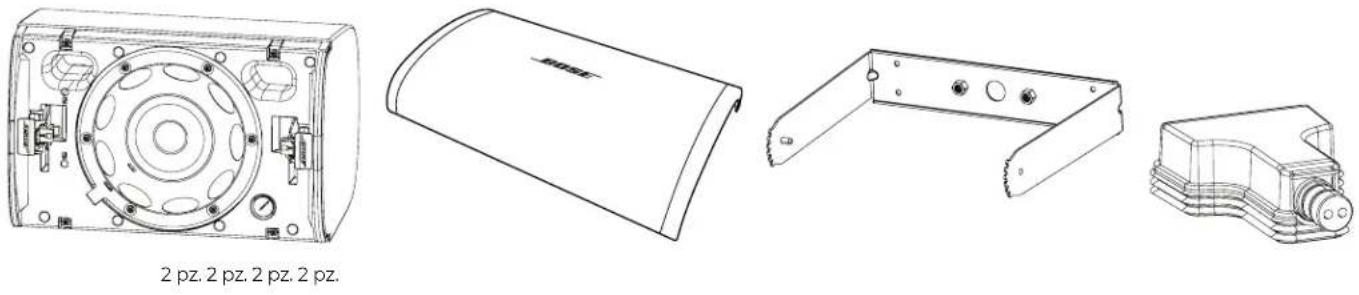

Contenuto della confezione

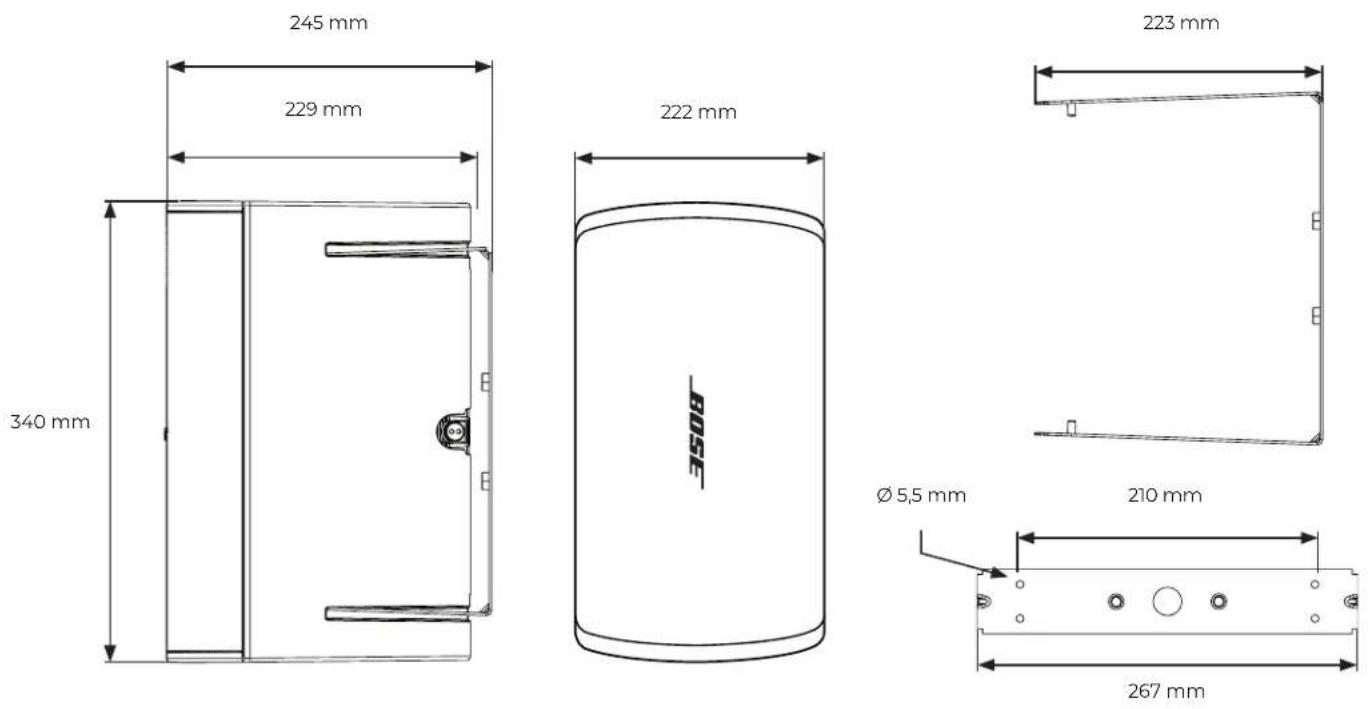

Dimensioni del prodotto

Specifiche tecniche

Per ulteriori specifiche, consultare la scheda tecnica del diffusore DesignMax DM6SE all'indirizzo BoseProfessional.com.

Caratteristiche fisiche

Dimensioni del prodotto Altezza: 340 mm

Larghezza: 222 mm

Profondità: 229 mm

Peso netto del diffusore con griglia e staffa (singolo)

Peso di spedizione (copbia) 14,74 kg (32,5 lb)

Informazioni importantissull'installazione

Prima di installare il diffusore, consultare la sezione Informazioni importanti sulla sicurezza a pagina 30.

Opzioni di installmente

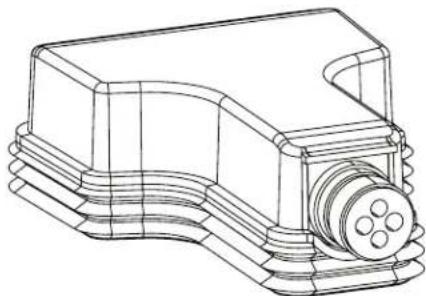

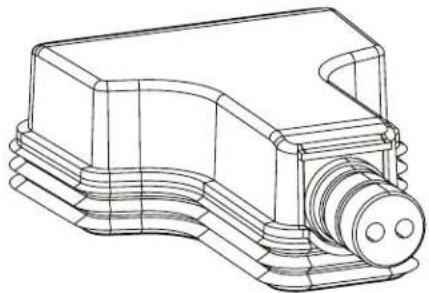

Opzioni ed accessori di INSTALLazione

Staffa di fissaggio (in dotazione)
Surface-Mount Pan and Tilt Bracket (opzionale)
Staffa per fissaggio a soffitto CMBS2 (opzionale, solo per interni)
Pole Mount Bracket (opzionale)

Ingresso singolo

Ingresso e uscita Ampia aperture

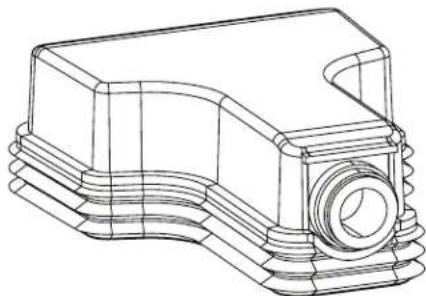

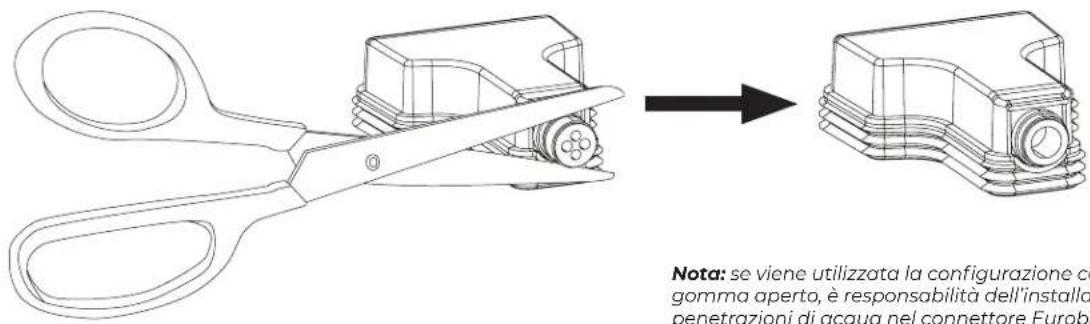

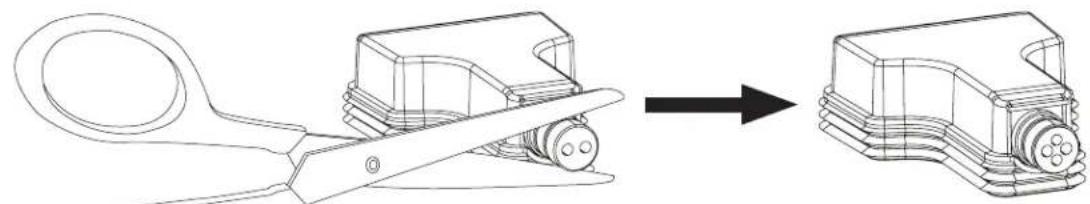

Preparazione della cover di protezione degli ingressi resistenteagli agenti atmosalferici

La cover di protezione degli ingressi resistenteagli agenti atmsserici e progettata per tre diversi tipi di cabaggio (vedere sopra).Per adattare la configurazione della cover di protezione degli ingressi al tipo di cabaggio in uso, tagliare il tubo protettivo in gomma lungo la perforazione.

Note: le applicazioni solo per interni non richiedono l'uso della cover di protezione degli ingressii.

Note: se il diffusoreiene installato con il tubo protettivo in gomma rivolto verso l'alto, è responsabilità dell'institutare sigillarlo per prevenire penetrazioni di acqua nel connettore Euroblock.

Notea: se vieneutilizzata la configurazione con tubo protettivo in gomma aperto, e responsabilita dell'installatore sigillarla per prevenire penetrazioni di acqua nel connettore Euroblock.

Cagliaggio del diffusore

Diametro dei cablaggi

Il diffusore DesignMax DM6SE è concepito esclusivamente per l'impiego con cavi di dimensioni comprese tra 18 AWG (0,8 mm²) e 14 AWG (2,1 mm²).

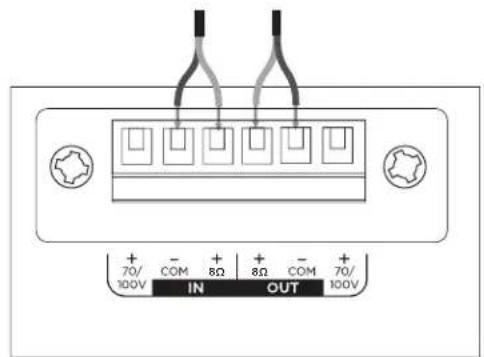

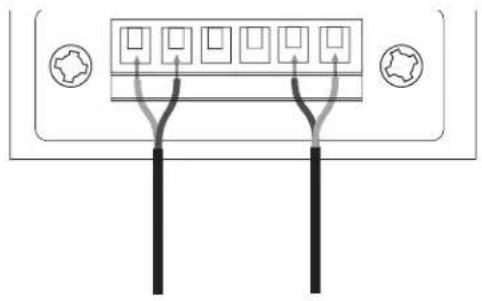

Schemidi collegamento

Scopire 6 mm di filo non rivestito da collegare ai terminali.

Note: il diffusore non è certificato per l'utilizzo con un tubo protettivo rigido. Il diffusore può essere utilizzato con connessioni di cablaggio o tubi protettivi flessibili.

70V/100V

8Ω

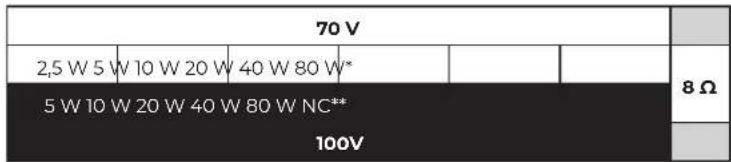

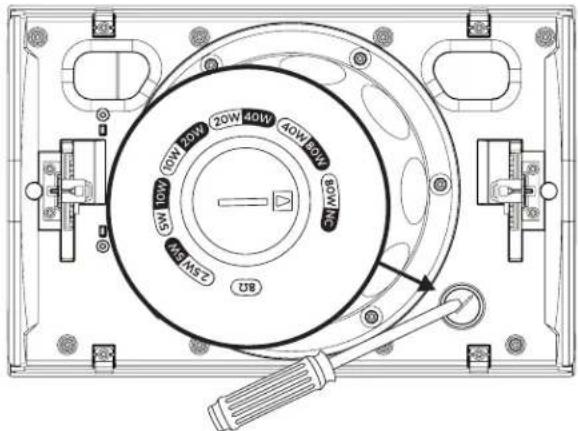

Impostazioni del diffusore

* NC: nessuna connessione (non utilizzato) Impostazioni

Impostazione potenza del trasformatatore

Selezionare la potenza ruotando il potenziometro tramite un cacciavite a testa piatta.

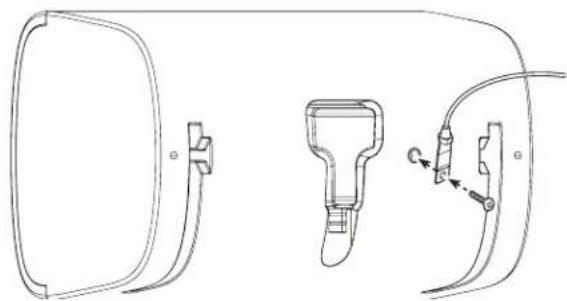

Uso di un cavo di sicurezza

Alcune normative edilizie regionali richiedono l'impiego di un secondo metododi fissaggio dei diffusori alle strutture di supporto, allo scopo di garantire una maggior sicurezza. Scegliere posizione, metodode e accessori di fissaggio conformi alle normative edilizie locali. E possibile collegare un cavo di sicurezza al diffusore utilizzato in'inserto filettato sul retro del cabinet. L'inserto e dimensionato per una vite M8 (non inclusa) con una profondità di 15 millimetri.

Orientamento del diffusore

Scegliere l'orientamento del diffusore più adatto all'impianto.

Orizzontale
Verticale

Note: l'installatione in prossimità di piani di cottura dove il diffusore possa essere direttamente esposto a oli alimentari, come ad esempio in cucine commerciali, cui ridurre le prestazioni o la funzionalità del diffusore.

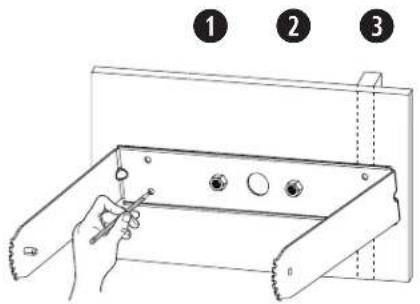

Installazione della staffa

Note: durante la scelta della posizione di installatione, almeno due puniti di aggancio della staffa di montaggio devono essere fissati a una struttura portante. I puniti di aggancion non fissati a una struttura portante devono essere fissati utilizzando componenti appropriati per l'installazione. Scegliere dispositivi di fissaggio conformi a tutti i requisiti e tutte le normative per l'edilizia in vigore a livello locale.

Note: scegliere dispositivi di fissaggio appropriati per sostenere il peso del diffusore (6,40 kg).

1. Contrassegnare la posizione dei fori.
2. Praticare quattro fori (dimensionati per i dispositivi di fissaggio appropriati) nella parete.
3. Fissare la staffa alla parete con quattro viti (non in dotazione). Nota:utilizzare viti in fornato M5 o 10.

Cablaggio del connettore

1. Far passare i cavi attraverso il foro centrale della staffa.
2. Rimuovere il connettore dal diffusore.
3. Per le installationi in esterni, insere i fili atraverso la parte inferiore della cover di protezione degli ingressii. Vedere Preparazione della cover di protezione degli ingressi resistenteagliagenti Atmosfericia pagana 32.
4. Cablare il connettore. Per informazioni sul cablaggio, vedere Cablaggio del diffusore a pag. 33.

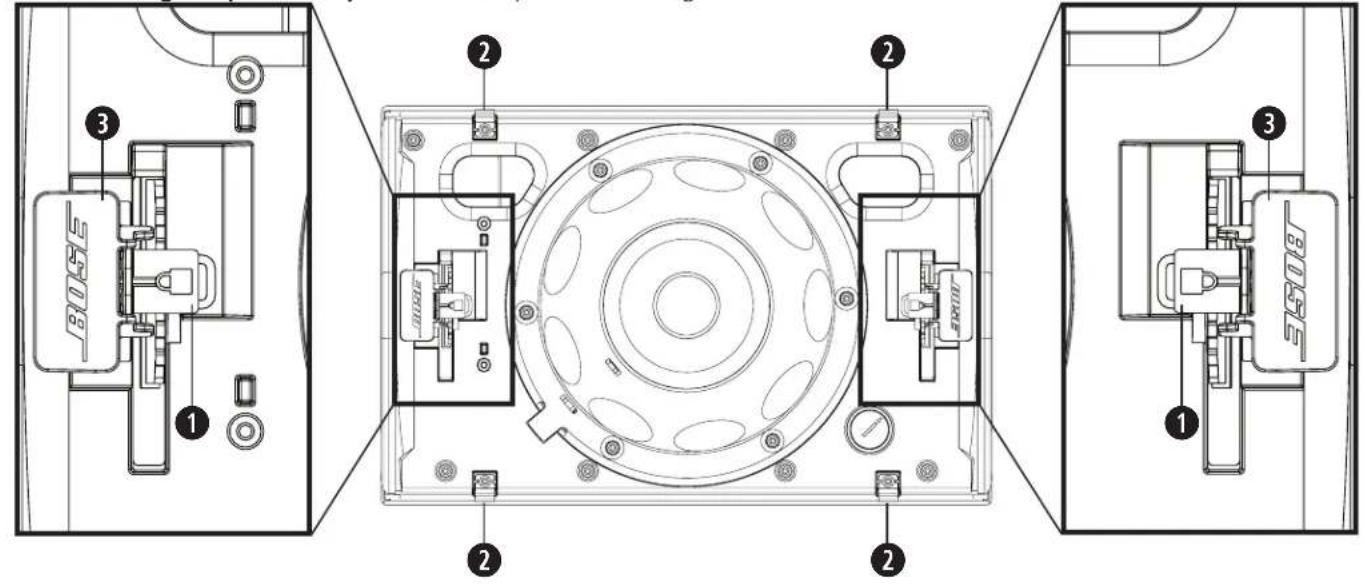

Informazioni importanti sul montaggio

Linguette di bloccaggio della staffa: da usare per bloccare il diffusore all'inclinazione desiderata.
2 Linguette di rilascio della griglia: da usare per fissare la griglia al diffusore.
Dispositivi di bloccaggio: da usare per fissare il diffusore alla staffa di montaggio.
Etichette angolari (sulla staffa): identificano la posizione dell'angolo desiderato.

4

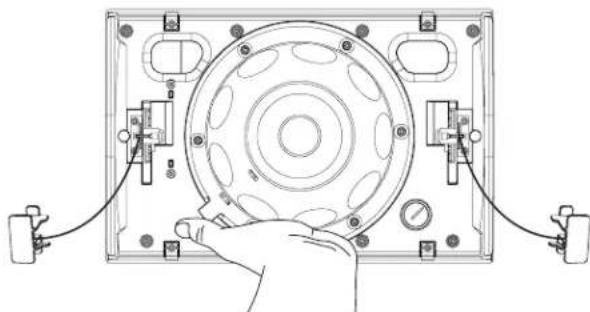

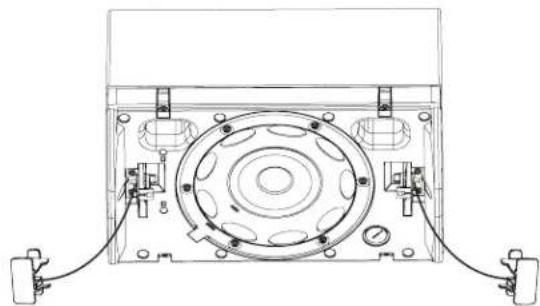

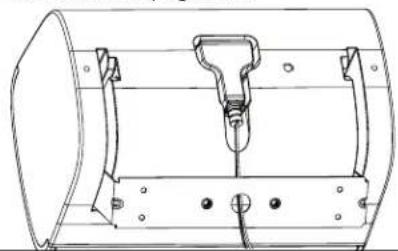

Installazione del diffusore

AVVERTENZA: la mancata osservanza delle seguenti istruzioni cui causare condizioni di fissaggio non sicure, con seguenti rischi di caduta.

1. Rimuovere i dispositivi di bloccaggio dalle relative linguette. Non estrarre gli attacchi del dispositivo di bloccaggio dal diffusore.
2. Agganciare il diffusore alla staffa, sbloccare le linguette di bloccaggio per regolarne l'inclinazione a 45^ e bloccare le linguette in posizione.

1. Fissare il connettore cablato al diffusore.
2. Per le installationi in esterni, posizionare la cover di protezione degli ingressii sul connettore e premerla con decisione contro il diffusore per assicurarne la tenuta. Vedere Preparazione della cover di protezione degli ingressii resistenteagli agenti atmosalferici a pagina 32.

1. Sbloccare le linguette e regolare l'inclinazione del diffusore. Il peso del diffusore deve essere sostenuto quando se ne regola l'inclinazione.

Note: l'inclinazione del diffusore è regolabile a 0^ , 15^ , 30^ o 45^ .

1. Bloccare le linguette in posizione.
2. Premiere dispositivi di bloccaggio sulle linguette fino a quando non si agganciano saldamente ad esse, mantenendo il diffusore all'inclinazione desiderata.

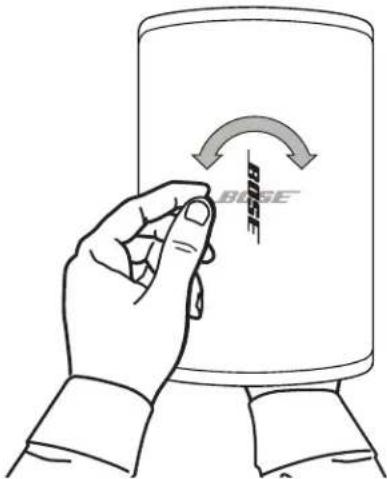

Regolazione del logo

E possiblo ruotare il logo Bose per allinearlo in base all'orientamento del diffusore. Premere il pulsante sul retro della griglia con una mano. Ruotare il logo con l'altra mano. Il logo vuo ruotare in senso orario o antiorario.

Notea: premere il pulsante verso l'interno solo se si desidera rimuovere il logo.

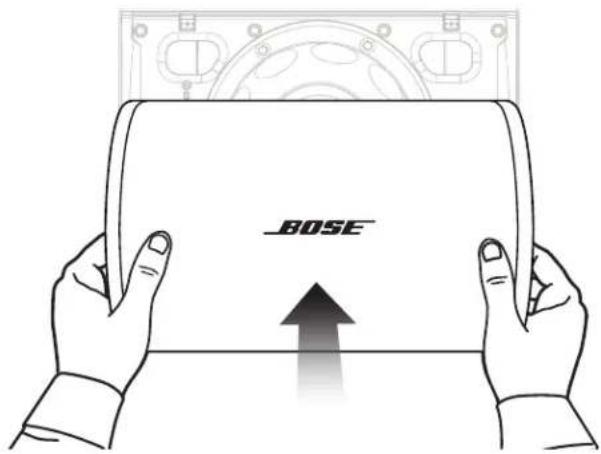

Fissaggio della griglia

Posizione la griglia sulla parte anteriore del diffusore e spingerla con decisione fino a fissarla in posizione.

Rimozione della griglia

Su entrambi i lati della griglia sono presenti due piccole aperture (l). Lungo il lato del diffusore con le fissure per la staffa, inseire un piccolo attrezzo piatto nelle aperture della griglia per sganciare le linguette di rilascio. Separare la griglia dal diffusore.

Conformità alle norme di sicurezza

Il diffusore DesignMax DM6SE ha superato i test ai quali è stato sottomosto, risultando conforme alle specifiche e alle applicazioni indicate di seguito:

Conforme alle specifiche ANSI/UL 1480A-2016, Diffusori per uso professionale e commerciale e di sicurezza

Utilizzo generico - UL Categoria UEAY,Numero file S36835

Il modello DesignMax DM6SE è adatto per l'uso in esternianche in presenza di umidità

Adatto per l'installazione mediate metodi di cablaggio Classe 1, Classe 2 o Classe 3 in conformità a NFPA 70, National Electrical Code, 2017, Articolo 640

Il diffusore DesignMax DM6SE è stato progettato in conformità ai requisiti previsti dalle seguenti normative europee relative ai sistemi combinati: Collaudato in conformità a IEC60268-5, 2007
