Productsoort	Inbouwluidspreker voor vaste installatie
Merk	Bose
Model	DesignMax DM6SE
Hoogte	340 mm
Breedte	222 mm
Diepte	229 mm
Netto gewicht (luidspreker met rooster en beugel)	6,40 kg
Brutogewicht (paar luidsprekers)	14,74 kg
Voeding	70 V / 100 V of 8 Ω
Vermogen (70 V)	2,5 W, 5 W, 10 W, 20 W, 40 W, 80 W
Vermogen (100 V)	5 W, 10 W, 20 W, 40 W, 80 W
Impedantie	8 Ω (voor direct gebruik)
Belangrijkste functies	Vaste professionele installatie, gebruik buitenshuis (vochtig), verstelbare oriëntatie (0°, 15°, 30°, 45°), draaibaar logo, verwijderbaar rooster, weerbestendige ingangsbeschermkap
Onderhoud en reiniging	Alleen reinigen met een droge doek; geen zeep, reinigingsmiddel, alcohol of chemicaliën gebruiken
Veiligheid	Installatie alleen door een professionele technicus; niet zelf repareren; indien nodig een secundaire veiligheidskabel gebruiken; niet in de buurt van warmtebronnen installeren
Reserveonderdelen en accessoires	Montagebeugel inbegrepen; opties: kantelbeugel (Surface-Mount Pan and Tilt Bracket), plafondbeugel CMBS2 (binnen), paalbeugel
Repareerbaarheid	Onderhoud alleen door erkende centra; geen reparatie door de gebruiker
Algemene informatie	Beperkte garantie; conform UL 1480A, IEC 60268-5; gebruik buitenshuis (vochtige omgeving); bedrading klasse 1, 2 of 3
Aanbevolen kabeldoorsnede	18 AWG (0,8 mm²) tot 14 AWG (2,1 mm²)
Kleur van het logo	Draaibaar voor uitlijning met de oriëntatie van de luidspreker

Veelgestelde vragen - DesignMax DM6SE BOSE

Welk type kabel gebruiken voor de aansluiting?

Gebruik een kabel met een doorsnede tussen 18 AWG (0,8 mm²) en 14 AWG (2,1 mm²). Strip 6 mm draad voor aansluiting op de Euroblock-connector.

Kan ik de luidspreker buitenshuis installeren?

Ja, de DesignMax DM6SE is ontworpen voor buitengebruik in vochtige omgevingen. Het wordt geleverd met een weerbestendige ingangsbeschermkap.

Hoe stel ik de oriëntatie van de luidspreker in?

De luidspreker kan worden gekanteld op 0°, 15°, 30° of 45° met behulp van de vergrendelingslipjes van de beugel. Ontgrendel, kantel en vergrendel met de blokkeerders.

Wat is het maximale toegestane vermogen?

In de 70 V-modus kunt u kiezen uit 2,5, 5, 10, 20, 40 of 80 W. In de 100 V-modus zijn de beschikbare vermogens 5, 10, 20, 40 en 80 W. In de 8 Ω-modus hangt het vermogen af van de versterker.

Kan ik de luidspreker reinigen met huishoudelijke producten?

Nee, reinig alleen met een droge doek. Gebruik geen zeep, reinigingsmiddel, alcohol of andere chemische middelen, omdat dit het oppervlak kan beschadigen.

Is installatie door een professional vereist?

Ja, de installatie moet worden uitgevoerd door een gekwalificeerde professionele technicus, in overeenstemming met de lokale bouwvoorschriften. Een onjuiste bevestiging kan een valrisico vormen.

Kan het logo worden verplaatst?

Ja, druk op de knop achter het rooster en draai het logo met de klok mee of tegen de klok in om het uit te lijnen met de oriëntatie van de luidspreker.

Welke montageaccessoires zijn beschikbaar?

De montagebeugel is inbegrepen. Als optie kunt u de kantelbeugel (Surface-Mount Pan and Tilt Bracket), de plafondbeugel CMBS2 (binnen) of een paalbeugel gebruiken.

Hoe stel ik het vermogen op de transformator in?

Gebruik een platte schroevendraaier om de transformatoraansluiting naar de gewenste positie te draaien (2,5 W, 5 W, 10 W, 20 W, 40 W, 80 W). De standaardinstelling staat aangegeven op de luidspreker.

Waar vind ik de garantie en wettelijke informatie?

De beperkte garantie wordt beschreven op BoseProfessional.com/Warranty. De volledige conformiteitsverklaring is beschikbaar op www.Bose.com/compliance.

GEBRUIKSAANWIJZING DesignMax DM6SE BOSE

Installatiehandleiding 37

Monteringsveiledning 44

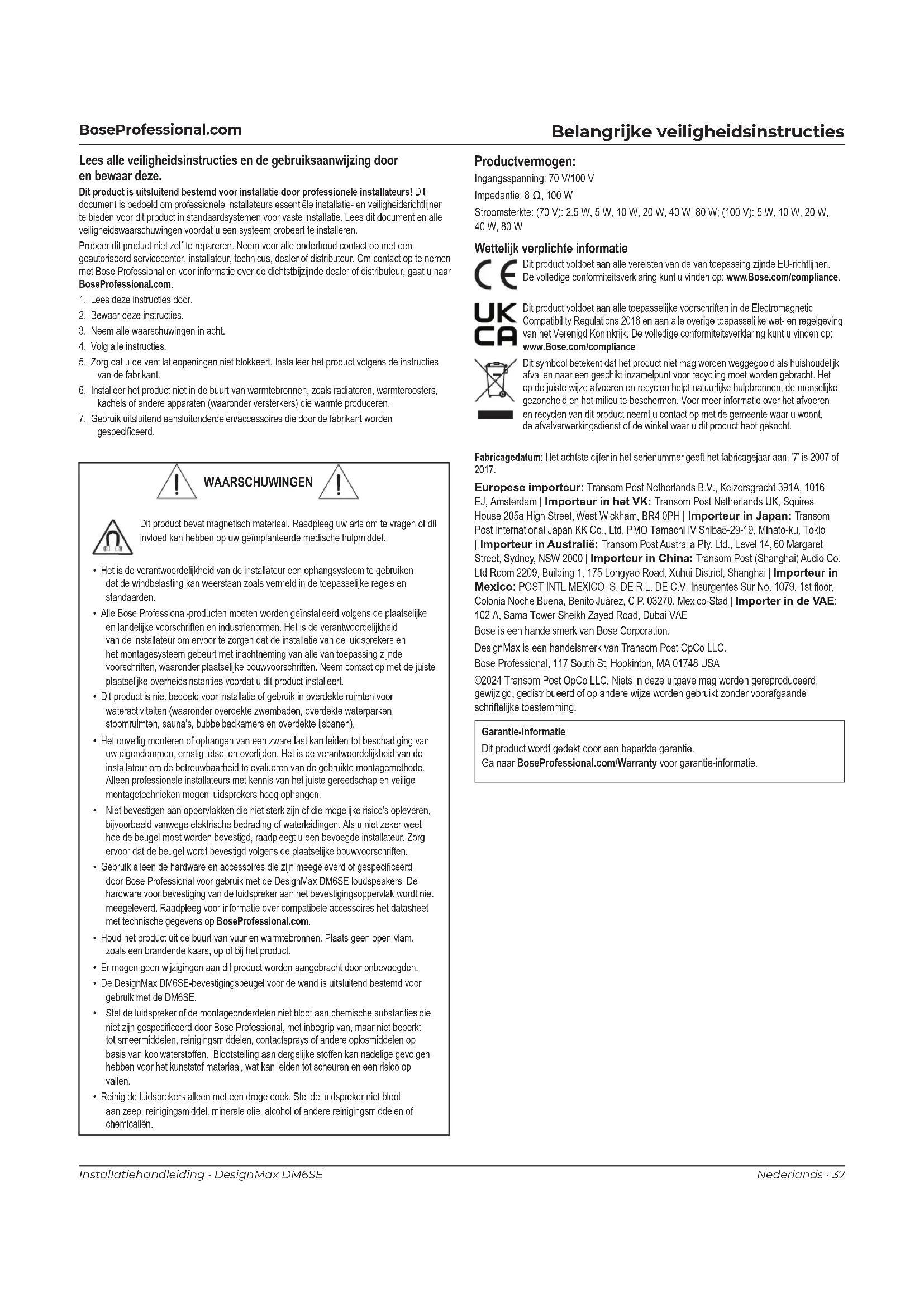

Lees alle veiligheidsinstructies en de gebruiksaanwijzing door en bewaar.Deze.

Dit product isuitsluitend bestend voor installment door professionele installateurs! Dit document is bedoeld om professionele installmenters essentiele installment- en veiligheidsnichtlijnen te bieden voor dit product in standaardsystemen voor vaste installment. Lees dit document en alleveiligheidswaarschuwingen voordat u een systeem probeert te installereren.

Probeer dit product Niet zich te repareren. Neem voor alle onderhoud contact op met een geauthoriseerd servicecenter, installmenter, technicus, dealer of distributeur. Om contact op te nemen met Bose Professional en voor informatie over de dichtstbijzijnde dealer of distributeur, gaat u maar BoseProfessional.com.

1. Lees deze instructies door.
2. Bewaar deze instructies.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies.
5. Zorg dat u de ventilatieopengen Niet blokkeert. Installer het product volgens de instructies van de fabrikant.
6. Installeer het product Niet in de buurt van warmtebronnen, zoals radiatoren, warmteroosters, kachels of andere apparaten (waaronder versterkers) die warmte produceren.
7. Gebruik uitsluitend aansluitonderdelen/ accessoires die door de fabrikant worden gespecifieerd.

WAARSCHUWINGEN

Dit product bevat magnetisch materiaal. Raadpleeg uw arts om te vragen of dit invloed kan hebben op uw geimplanteerde medische hulpmiddel.

• Het is de veranthwoordelijkheid van de installmenteur een ophangsystem te gebruiken dat de windbelasting kan weerstaan zoals vermeld in de toepasselijkke regels en standaarden.
• Alle Bose Professional-producten moeten worden geinstalleerd volgens deplaatsijie en landelijk voorschriften en industriernomen. Het is de verantwoordelijkheid van de installmenter om ervoor te zorgen dat de instalatie van de luidsprekers en het montagesysteme gezeburt met inachnemig van alle van toepassing zijnde voorschriften, waaronder plaatselijk bouwvoorschriften. Neem contact op met de juisteplaatselijk overheidsinstanties voordat u dit product installeert.
• Dit product is Niet bedoeld voor installmente of gebruik in overdekte ruimten voor wateractiviteiten (waaronder overdekte zwembaden, overdekte waterparken, stoomruimten, sauna's, bubbelbadkamers en overdekte ijsbanen).
• Het onveilig monteren of ophangen van een zware last kan leiden tot beschadiging van uw eigendommen, ernstig letsel en overliiden. Het is de verantwoordelijkheid van de installerateur om de betrouwbaarheid te valuieren van de gebruekte montagemethode. Alleen professionelle installauret met kennis van het juiste gereedschap en veilige montagetechnieken mogen luidspeakers hoog ophangen.
• Niet bevestigen aan oppervlakken die nicht sterk zijn of die möglichke risico's opleveren, bijvoorbèed vanwege elektrische bedrading of waterleidingen. Als u zicher weet hoe de beugel moet worden bevestigd, raadpleegt u een bevoegde installmenteur. Zorg ervoor dat de beugel worden bevestigd volgens deplaatsilijke bouwvoorschriften.
• Gebruik alleen de hardware en accessoires die zich meegeleverd of gespecifieerd door Bose Professional voor gebruik met de DesignMax DM6SE loudspeakers. De hardware voor bevestiging van de luidspreker aan het bevestigingsoppervlak worden nicht meegeleverd. Raadpleegoor informatie over compatibile accessoires het datasheet met technische geevens op BoseProfessional.com.
• Houd het product UIT de buurt van vuur en warmtebronnen. Plaats geen open vlam, zoals een brandende kaars, op of bij het product.
• Er mogen geen wijzigingen aan dit product worden angebracht door onbevoegden.
• De DesignMax DM6SE-bevestigingsbeugel voor de wand is uitsluitend bestemd voor gebruik met de DM6SE.
• Stel de luidspeker of de montageonderdelen Niet bloot aan chemische substanties die Niet zich gespecifieeerd door Bose Professional, met inbegrip van, maar nicht beperkt tot smeermiddelen, reingigingsmiddelen, contactsprays of andere oplosmiddelen op basis van koolwaterstoffen. Bootstelling aan dergelijkte stoffen kan nadelige gezelgen hebden voor het kunststof materiaal, wat kan leiden tot scheuren en een risico op vallen.
• Reinig de luidsprekers alleen met een droge doek. Stel de luidspreker Niet bloat aan zeep, reinigingsmiddel, minerale olie, alcohol of andere reinigingsmiddelen of chemicalien.

Productvermögen:

Ingangsspanning: 70 V/100 V

Impedantie: 8 100 W

Stroomsterke: (70 V): 2,5 W, 5 W, 10 W, 20 W, 40 W, 80 W; (100 V): 5 W, 10 W, 20 W, 40 W, 80 W

Wettelijk verplichte informatie

Dit product voldoet aan alle vereisten van de van toepassing zijnde EU-richlijnen. De volledige conformiteitsverklaring kut u vinden op: www.Bose.com/compliance.

Dit product voldoet aan alle toepasselijke voorschriften in de Electromagnetic Compatibility Regulations 2016 en aan alle overige toepasselijke wet- en regelgeving van het Verenigd Koninkrijk. De volledige conformiteitsverklaring kunt u vinden op: www.Bose.com/compliance

Dit symbol betekent dat het product zich mag worden weggegoed als huishoudelijk afval en waar een geschikt inzamelpunt voor recycling moet worden gebracht. Het op de juiste wijze afvoeren en recyclen helpt nuatuilijke hulpbronnen, de menselijk gezondheid en het milieu te beschermen. Voor meer informatie over het afvoeren en recyclen van dit product neemt u contact op met de gemeente waar u woont, de afvalwerkingsdienst of de winkel waar u dit product heb gekocht.

Fabricatedatum: Het achtste cijfer in het serienummer geeft het fabricagejaar aan. '7' is 2007 of 2017.

Europese importeur: Transom Post Netherlands B.V., Keizersgracht 391A, 1016 EJ, Amsterdam | Importeur in het VK: Transom Post Netherlands UK, Squires House 205a High Street, West Wickham, BR4 0PH | Importeur in Japan: Transom Post International Japan KK Co., Ltd. PMO Tamachi IV Shiba5-29-19, Minato-ku, Tokio | Importeur in Australie: Transom Post Australia Pty. Ltd., Level 14, 60 Margaret Street, Sydney, NSW 2000 | Importeur in China: Transom Post (Shanghai) Audio Co. Ltd Room 2209, Building 1, 175 Longyao Road, Xuhui District, Shanghai | Importeur in Mexico: POST INTL MEXICO, S. DE R.L. DE C.V. Insurgententes Sur No. 1079, 1st floor, Colonia Noche Buena, Benito Juarez, C.P. 03270, Mexico-Stad | Importer in de VAE: 102 A, Sama Tower Sheikh Zayed Road, Dubai VAE

Bose is een handelsmerk van Bose Corporation.

DesignMax is een handelsmerk van Transom Post OpCo LLC. Bose Professional, 117 South St, Hopkinton, MA 01748 USA

©2024 Transom Post OpCo LLC. Niets in deze uitgave mag worden gereprodueerd, gewijzigd, gedistribuedgeord of op andere wijze worden gebruikt zonder voorafgaande schrifelijke toestemming.

Garantie-informatie

Dit product wordt gedekt door een beperkte garantie.

Ga waar BoseProfessional.com/Warranty voor garantie-informatie.

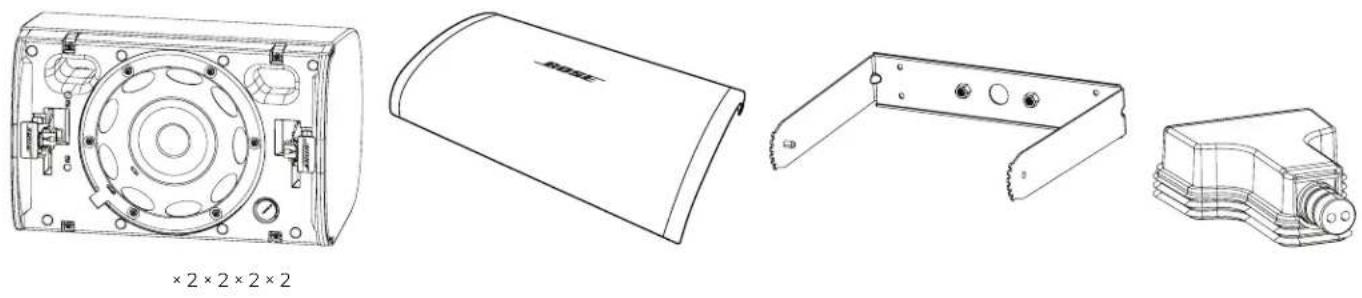

Inhoud van de doos

Afmetingen van het product

Technische specificaties

Raadpleeg voor aanvullende specificaties het datasheet met technische gegevens voor de DesignMax DM6SE op BoseProfessional.com.

Fysiek

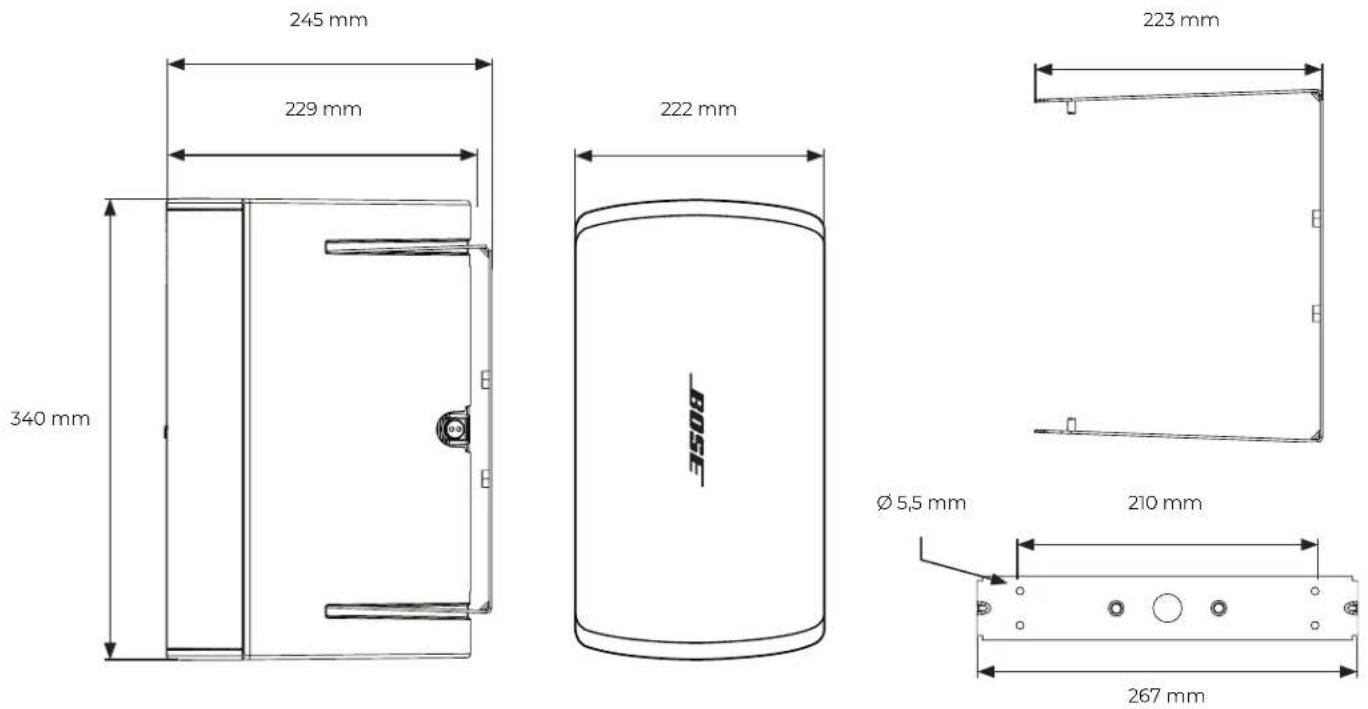

Afmetingen van het product Hoogte: 340 mm

Breedte: 222 mm

Diepte: 229 mm

Nettogewicht, luidspreker met grille en beugel (enkel) 6,40 kg

Verzendgewicht (paar) 14,74 kg

Belangrijke installment-informatie

Lees voordat u de luidspreker installeert Belangrijke veilgheidsinstrumenties op pagina 37.

Installatieopties

Installatieopties en -accessoires

Montagebeugel (meegeleverd)
Surface-Mount Pan and Tilt Bracket (optioneel)
3 CMBS2-plafondbeugel (optioneel; alleen voor binnengebruik)

Pole Mount Bracket (optioneel)

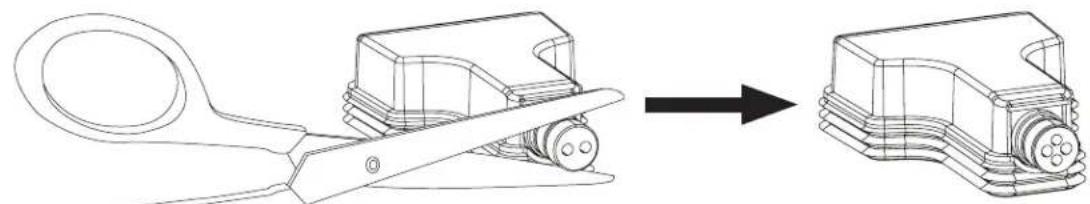

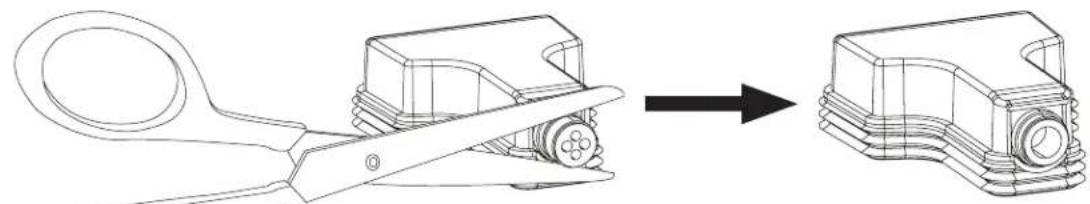

Deoorbestendige afdekking Voorbereiden

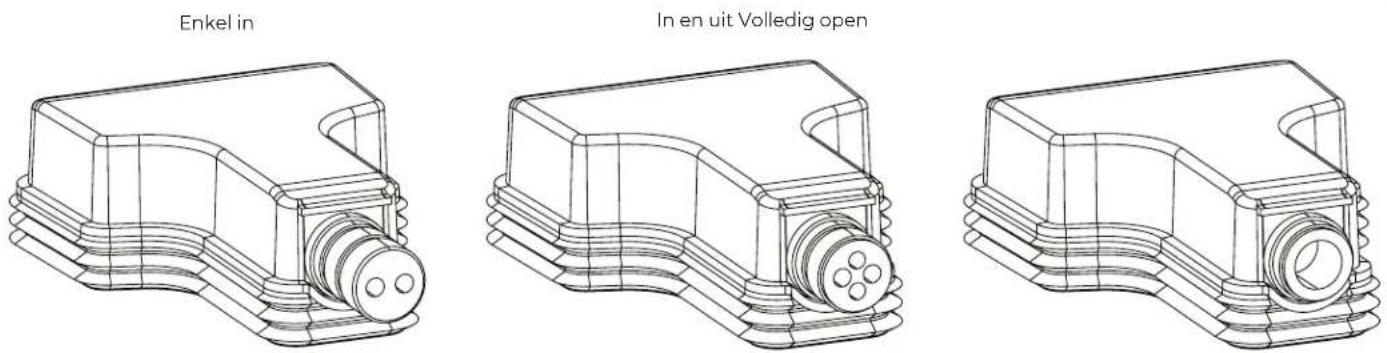

De weerbestendige afdekking is geschikt voor drie verschillende bedrangsschema's (zie boven). Om de configuratie van de afdekking aan te passen aan uw bedrangsschema, knipt u langs de perforatie op de rubberen geleiding.

Opmerking: Bij gebruik binnen hoeft de afdekking Niet te worden gebruikt.

Opmerking: Als de luidspreker met de rubberen geleiding omhoog gericht worden gemonteerd, is het de verantwoordelijkheid van de installerateur om om affdichting te zorgen die het binnendringen van water in de Euroblock-connector voorkomt.
Opmerking: Bij de volledig open-configatie is het de verontwoordelijkheid van de installmenteur om voor afdichting te zorgen die het binnendringen van water in de Euroblock-connector voorkomt.

De luidspreker bekabelen

Bekabelingsdiameter

De DesignMax DM6SE loudspeaker is uitsluitend ontworpen voor bedrading van 18 AWG (0,8 mm²) tot 14 AWG (2,1 mm²).

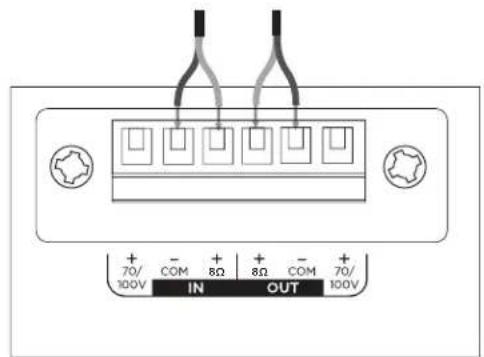

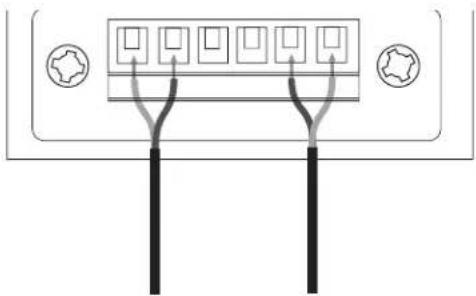

Aansluitdiagrammen

Strip zes millimeter van de kabelisolatie voor bevestiging van de kale kabel aan de aansluitingen.

Opmerking: De luidspreker is Niet getest voor gebruik met een rigide geleider. De luidspreker is alleen geschikt voor gebruik met een flexibile geleider of een kabel.

70V/100V

8Ω

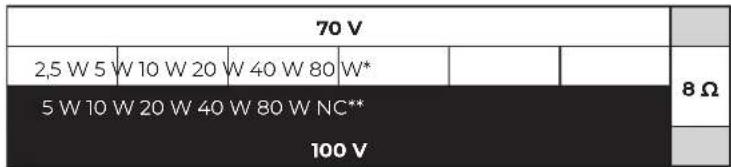

Luidsprekerinstallingen

Fabrieksinstelling
* NC: No Connection (geen aansluiting; nicht gebruiken)

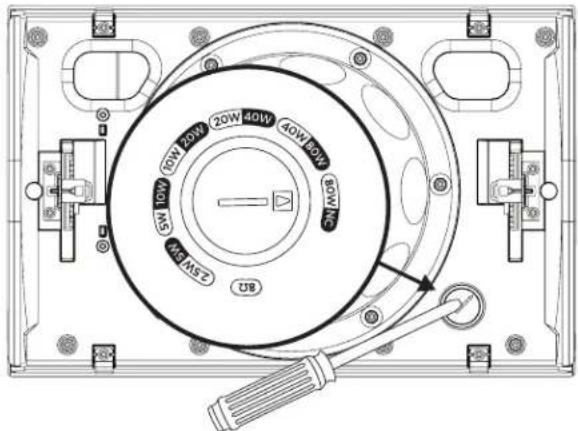

Transformatorinstalling

Draai om de transformator in te stellen. Gebruik een schroevendraier met platte kop.

Een veiligheidskabel gebruiken

In sommige regio's bent u volgens de bouwvoorschriften verplicht
luidspeakers dubbel gezekerd te bevestigen voor extra veiligheid.
De gekoen locatie, montagewijze en gebruekte montagemiddelen
moeten voldoen aan de geldende bouwvoorschriften en
-vereordeningen.

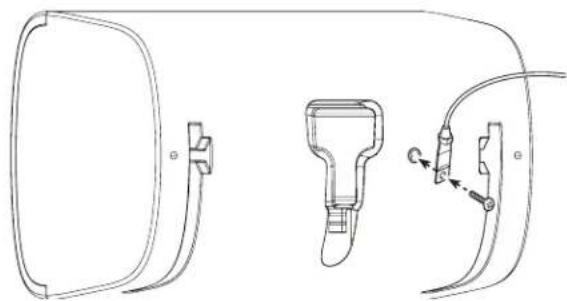

Er kan een veiligheidskabel aan de luidspreker worden bevestigd met behulp van de schroefdraad op de achterkant van de behuizing. De opening is geschikt voor een M8-schroef (niet meegeleverd) met een lengte van 15 millimeter.

Luidsprekerorientatie

Kies de luidsprekerorientatie die het meest geschikt is voor uw installmentatie.

1 Horizontaal
2 Vertical

Opmerking: Installatie in de nabijheid van kookopervlakken waar de luidspeker direct kan worden blootgesteld aan bakolie (zoals in professionele keukens) kan de prestaties of betrouwbaarheid van de luidspeker verminderen.

De beugel bevestigen

Opmerking: Ten minste twee van de bevestigingspunten van de muurbeugel要去en aan een dragende structuur worden bevestigd. Bij bevestigingspunten die Niet aan een dragende structuur worden bevestigd, moet de juiste bevestigingshardware worden gebruikt. Kies bevestigingsmaterialien die aan de lokale bouwvoorschriften en -vereisten voldoen.

Opmerking: Kies bevestigingsmaterialen die het gewicht van de luidspreker konnen dragen (6,40 kg).

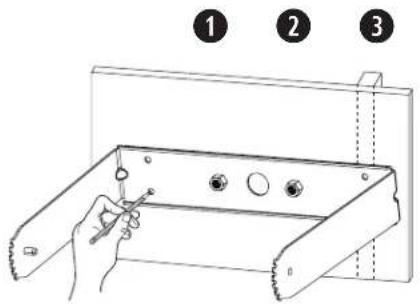

1. Teken de boorgaten af.
2. Boor vier gaten (met een bij de schroeven passende diameter) in de muur.
3. Bevestig de beugel aan de muur met vier schroeven (niet meegeleverd). Opmerking: Gebruik M5-schroeven of #10-schroeven.

De connector bekabelen

1. Haal de kabels door de middelste opening van de beugel.
2. Verwijder de connectoruit de luidspreker.
3. Haal bij montage buiten de kabels door de onderkant van de afdekking. Raadpleeg De weerbestendige afdekking voorbereiden op pagina 39.
4. Bekabel de connector. Raadpleeg voor bekabelingsinformatie De luidspreker bekabelen op pagina 40.

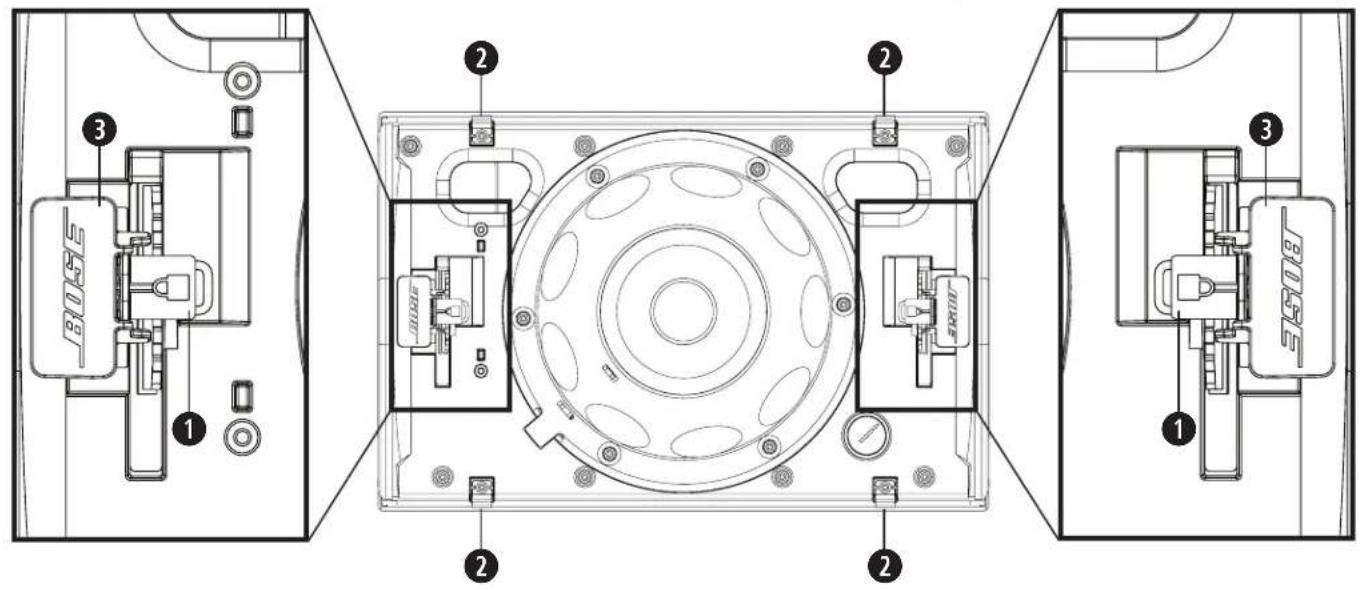

Belangrijke montage-informatie

Lipjes beugelvergrendeling: Worden gebruikt om de luidsprekerhoek vast tezetten.
2 Lipjes grille-ontgrendeling: Worden gebruikt om de grille aan de luidspreker te bevestigen.
Luidsprekervergrendeling: Worden gebrukt om de luidspeker aan de beugel te bevestigen,
Hoekaanduiding (op beugel): Geeft de gewenste hoek aan.

De luidspreker installeren

WAARSCHUWING: Het Niet volgen van deze stappen kan resulteren in een onveilige bevestiging en kan een risico op vallen veroorzaken.

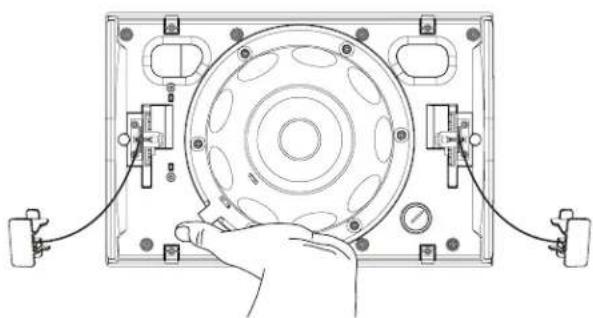

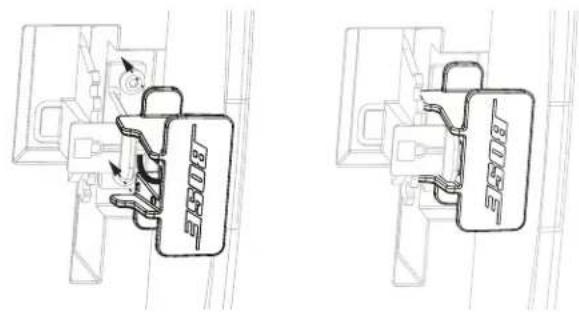

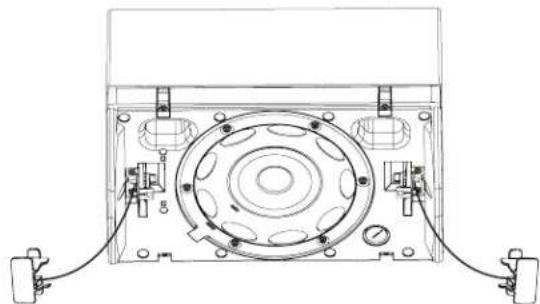

1. Verwijder de luidsprekervergrendeling van de vergrendelingslipjes. Zorg dat u de bevestigingspunten van de luidsprekervergrendeling Niet UIT de luidspreker trekt.
2. Bevestig de luidspreker aan de beugel, ontgrendel de vergrendelingslipjes om de luidspreker in te stellen op 45^ en vergrendel de lipjes op hun plek.

1. Bevestig de bekabelde connector aan de luidspreker.
2. Plaats voor montage buiten de weerbestendige afdekking over de connector en druk de afdekking stewig gegen de luidspreker voor een goede afldichting. Raadpleeg De weerbestendige afdekking Voorbereiden op pagina 39.

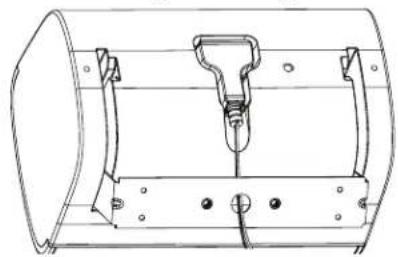

1. Ontgrendel de lipjes en stel de gewenste hoek van de luidspreker in. Zorg dat de luidspreker worden ondersteund terwijl u de luidsprekerhoek instelt.

Opmerking: De hoek van de luidspeker kan worden ingesteld op 0^ , 15^ , 30^ of 45^ .

1. Vergrendel del lipjes.
2. Druk de luidsprekervergrendeling op de vergrendelingslipjes totdat die rond de lipjes vastklassen zorg er.daar bij voor dat de gewenste luidsprekerhoek worden aangehouden.

Het logo verstellen

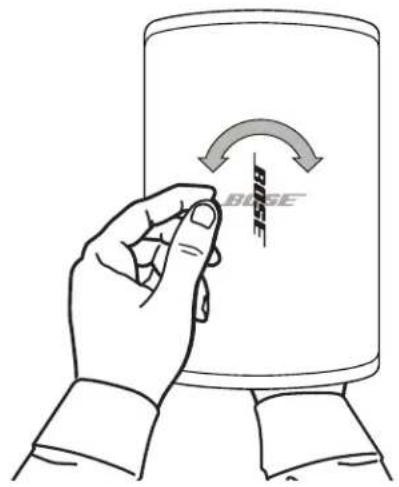

Het Bose-logo kan worden gedraaid afhankelijk van de luidspekerorientatie. Druk met een hand op de knop op de achterkant van de grille. Draai het logo met de andere hand. Het logo kan links-of rechtsom worden gedraaid. Opmerking: Knijp de knop Niet in tenzij u het logo wilt verwijderen.

De grilleplaatsen

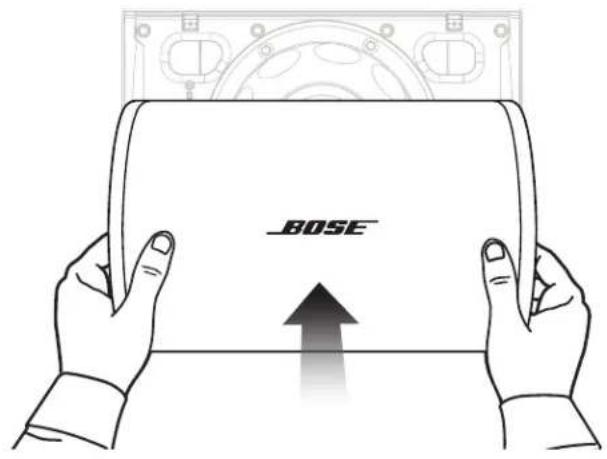

Plaats de grille op de luidspreker en druk de grille aan totdatdezevastklikt.

De grille verwijderen

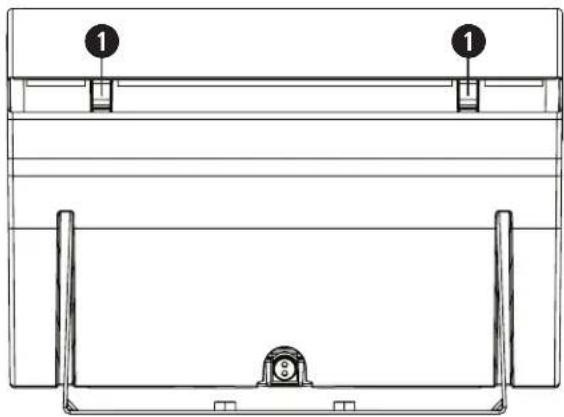

Er zitten twee keine openings aan beiden zichden van de grille (1). Duw aan de luidsprekerzijde met de gleuven een Klein en plat stuk gereedschap in de grille-oppeningen om de grille te ontgrendelen. Trek de grille van de luidspreker.

Veiligheid en naleving van regelgeving

De DesignMax DM6SE loudspeaker is getest en voldoet voor onderstaande specifieaties en toepassingen:

De DesignMax DM6SE is geschikt voor gebruik buiten opatie locaties

Geschikt voor installmentie middels bekabelingsmethoden Klasse 1, Klasse 2 en Klasse 3 volgens NFPA 70, National Electrical Code, 2017, article 640

De DesignMax DM6SE loudspeaker is ontworpen volgens de vereisten die zich vastgelegd in onderstaande specificatie van Europese regelgeving voor combinatiesystemen:

Getest volgens IEC60268-5, 2007
