Produkttyp	Einbaulautsprecher für feste Installation
Marke	Bose
Modell	DesignMax DM6SE
Höhe	340 mm
Breite	222 mm
Tiefe	229 mm
Nettogewicht (Lautsprecher mit Gitter und Halterung)	6,40 kg
Bruttogewicht (Paar Lautsprecher)	14,74 kg
Stromversorgung	70 V / 100 V oder 8 Ω
Leistung (70 V)	2,5 W, 5 W, 10 W, 20 W, 40 W, 80 W
Leistung (100 V)	5 W, 10 W, 20 W, 40 W, 80 W
Impedanz	8 Ω (für direkte Nutzung)
Hauptfunktionen	Professionelle feste Installation, Außeneinsatz (feuchte Umgebungen), verstellbare Ausrichtung (0°, 15°, 30°, 45°), drehbares Logo, abnehmbares Gitter, wetterfeste Eingangsschutzabdeckung
Pflege und Reinigung	Nur mit trockenem Tuch reinigen; keine Seife, Reinigungsmittel, Alkohol oder Chemikalien verwenden
Sicherheit	Installation nur durch Fachpersonal; keine eigenständige Reparatur; bei Bedarf sekundäres Sicherungskabel verwenden; nicht in der Nähe von Wärmequellen installieren
Ersatzteile und Zubehör	Montagehalterung im Lieferumfang enthalten; Optionen: Neigungshalterung (Surface-Mount Pan and Tilt Bracket), Deckenhalterung CMBS2 (Innenbereich), Stangenhalterung
Reparierbarkeit	Wartung nur durch autorisierte Servicezentren; keine Reparatur durch den Benutzer
Allgemeine Informationen	Eingeschränkte Garantie; konform mit UL 1480A, IEC 60268-5; Außeneinsatz (feuchte Umgebung); Verkabelung Klasse 1, 2 oder 3
Empfohlener Kabelquerschnitt	18 AWG (0,8 mm²) bis 14 AWG (2,1 mm²)
Farbe des Logos	Drehbar zur Ausrichtung mit der Lautsprecherposition

Häufig gestellte Fragen - DesignMax DM6SE BOSE

Welchen Kabeltyp für den Anschluss verwenden?

Verwenden Sie ein Kabel mit einem Querschnitt zwischen 18 AWG (0,8 mm²) und 14 AWG (2,1 mm²). Isolieren Sie 6 mm des Drahtes ab, um ihn an den Euroblock-Anschluss anzuschließen.

Kann ich den Lautsprecher im Außenbereich installieren?

Ja, das Modell DesignMax DM6SE ist für den Außeneinsatz in feuchten Umgebungen ausgelegt. Es wird mit einer wetterfesten Eingangsschutzabdeckung geliefert.

Wie kann die Ausrichtung des Lautsprechers eingestellt werden?

Der Lautsprecher kann mit den Verriegelungslaschen der Halterung auf 0°, 15°, 30° oder 45° geneigt werden. Entriegeln, neigen und dann mit den Blockern verriegeln.

Was ist die maximal zulässige Leistung?

Im 70-V-Modus können Sie 2,5, 5, 10, 20, 40 oder 80 W wählen. Im 100-V-Modus sind 5, 10, 20, 40 und 80 W verfügbar. Im 8-Ω-Modus hängt die Leistung vom Verstärker ab.

Kann ich den Lautsprecher mit Haushaltsreinigern reinigen?

Nein, reinigen Sie ihn nur mit einem trockenen Tuch. Verwenden Sie keine Seife, Reinigungsmittel, Alkohol oder andere chemische Mittel, da dies die Oberfläche beschädigen könnte.

Erfordert die Installation einen Fachmann?

Ja, die Installation muss von einem qualifizierten Fachtechniker gemäß den örtlichen Bauvorschriften durchgeführt werden. Eine falsche Befestigung kann eine Sturzgefahr darstellen.

Kann das Logo neu positioniert werden?

Ja, drücken Sie den Knopf hinter dem Gitter und drehen Sie das Logo im oder gegen den Uhrzeigersinn, um es an der Ausrichtung des Lautsprechers auszurichten.

Welches Montagezubehör ist verfügbar?

Die Montagehalterung ist im Lieferumfang enthalten. Optional können Sie die Neigungshalterung (Surface-Mount Pan and Tilt Bracket), die Deckenhalterung CMBS2 (Innenbereich) oder eine Stangenhalterung verwenden.

Wie stellt man die Leistung am Transformator ein?

Verwenden Sie einen Schlitzschraubendreher, um den Transformatorstecker auf die gewünschte Position (2,5 W, 5 W, 10 W, 20 W, 40 W, 80 W) zu drehen. Die Standardeinstellung ist auf dem Lautsprecher angegeben.

Wo finde ich Garantie- und Regulierungsinformationen?

Die eingeschränkte Garantie ist auf BoseProfessional.com/Warranty detailliert. Die vollständige Konformitätserklärung ist unter www.Bose.com/compliance verfügbar.

BEDIENUNGSANLEITUNG DesignMax DM6SE BOSE

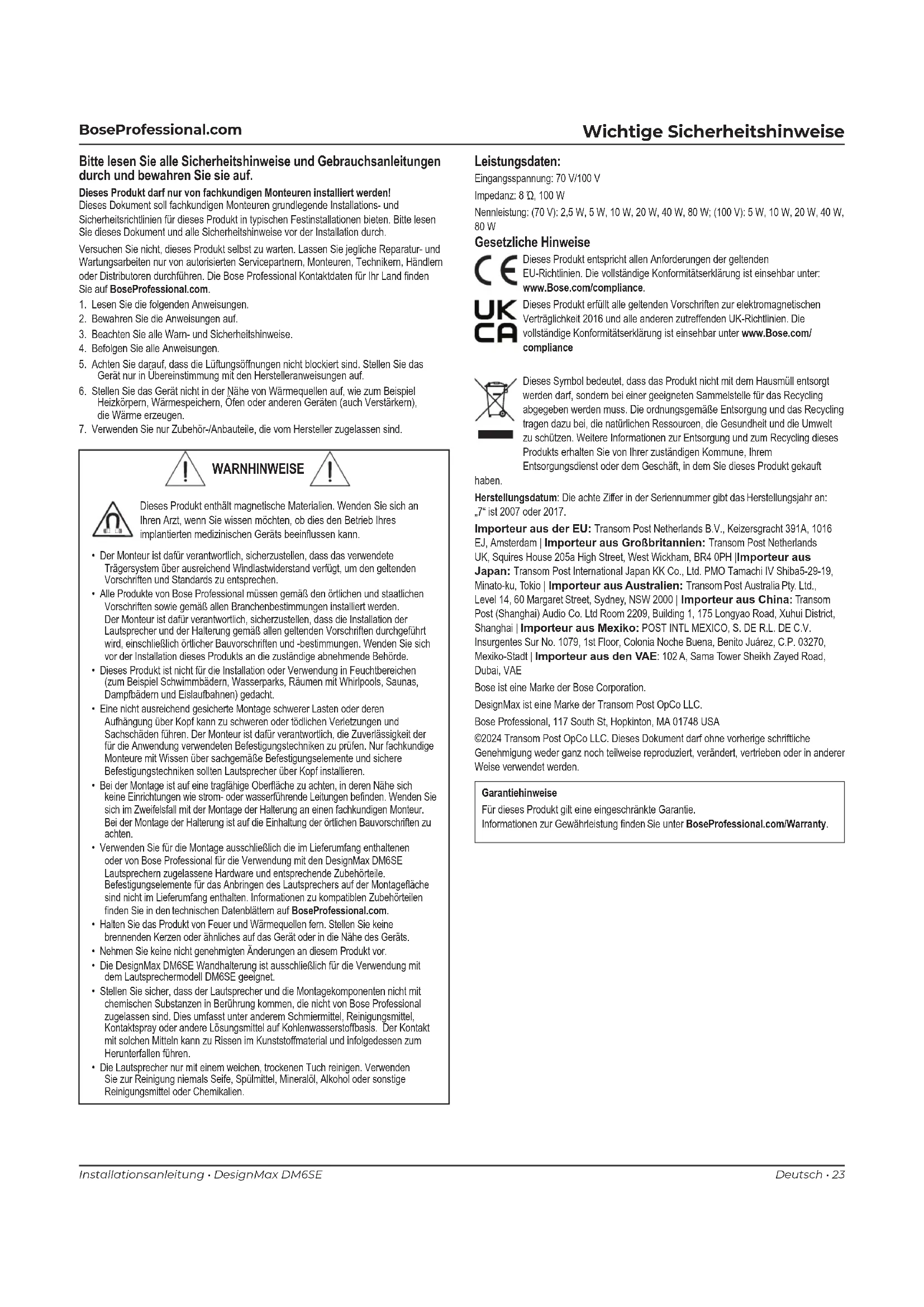

Installationsanleitung 23

Bitte lessen Sie alle Sicherheitschinweise und Gebrauchsanleitungen durch und bewahren Sie sie auf.

Dieses Produkt darf nur von fachkundigen Monteuren installiert werden!
Dieses Dokument soll fachkundigen Monteuren grundlegende Installations- und Sicherheitsrichtlinien für diese Produkte in typischen Festinstallationen besteht.itte lessen Sie diese Dokument und alle Sicherheitschinweise vor der Installation durch.
Versuchen sie nicht,这点 Product selbst zu warten. Lassen Sie jegliche Reparatur- und Wartungsarbeiten nur von autorisierten Servicepartnern, Monteuren, Technikern, Handlen oder Distributen durchfuhren. Die Bose Professional Kontaktdaten fur Ihr Land finden Sie auf BoseProfessional.com.

1. Lesen Sie die folgenden Anweisungen.
2. Bewahren Sie die Anweisungen auf.
3. Beachten Sie alle Warn- und Sicherheitshinweise.
4. Befolgen Sie alle Anweisungen.
5. Achten Sie darauf, dass die Lüftungsöffnungen nicht blockiert sind. Stellen Sie das Gerät nur in Übereinstimmung mit den Herstelleranweisungen auf.
6. Stellen Sie das Gerät nicht in der Höhe von Wärmequellen auf, wie zum Beispiel Heizkorpm, Wärmespeichem, Öfen oder anderen Geräten (auch Verständern), die Wärme erzeugen.
7. Verwenden Sie nur Zubehör-/Anbauteile, die vom Hersteller zugelassen sind.

WARNHINWEISE

Dieses Produkt enthalt magnetische Materialien. Wenden Sie sich an ihren Arzt, wenn Sie wissen möchten, ob dies den Betrieb hisres implantierten medizinischen Geräts beeinfussen kann.

• Der Monteur ist davon verantwortlich, sicherzustellen, dass das verwendete Trägersystem über ausreichend Windastwiderstand verfügt, um den geltenden Vorschriften und Standards zu entspruchen.
• Alle Produkte von Bose Professional müssen gemäß den örtlichen und staatlichen Vorschriften sowie gemäß allen Branchenbestimmungen installiert werden. Der Monteur ist davon verantwortlich, sicherzustellen, dass die Installation der Laufsprecher und der Halterung gemäß allen gefllenden Vorschriften durchgeführt wird, einschließlich ortlicher Bauvorschriften und -bestimmungen. Wenden Sie sich vor der Installation dieser Produkte an die zuständige abnehmende Behörde.
• Dieses Produkt ist nicht für die Installation oder Verwendung in Feuchtbereichen (zum Beispiel Schwimmbadern, Wasserparks, Räumen mit Whirlpools, Saunas, Dampfbadern und Eislaufbahren) gedacht.
• Eine nicht ausreichend geschicerte Montage schwerer Lasten oder deren Aufhängung über Kopf kann zu schweren oder tödlichen Verletzungen und Sachschäden führen. Der Monter ist darüber verantwortlich, die Zuverlösigkeit der für die Anwendung verwendeten Befestigungstechniken zu prüfen. Nur fachkundige Monteure mit Wissen über sachgemäß Befestigungselemente und sichere Befestigungstechniken sollen den Laatsprecher über Kopf installieren.
• Bei der Montage ist auf eine tragfähige Oberfläche zu achten, in denen Näre sich keine Einrichtungen wie strom- oder Wasserfuhrende Leitungen befinden. Wenden Sie sich im Zweifelsfall mit der Montage der Hallerung an einen fachkundigen Monteur. Bei der Montage der Halterung ist auf die Einhaltung der örtlichen Bauvorschriften zu achten.
• Verwendten Sie für die Montage ausschließlich die im Lieferumfang enthaltenen oder von Bose Professional für die Verwendung mit den DesignMax DM6SE Lautsprichern zugelassene Hardware und entsprechende Zubehörteile. Befestigungselemente für das Anbringen des Lautsprchers auf der Montagefläche sind nicht im Lieferumfang enthalten. Informationen zu kompatiblen Zubehörteilen finden Sie in den technischen Datenblättem auf BoseProfessional.com.
• Halten Sie das Produkt von Feuer und Wärmequellen fern. Stellen Sie keine brennenden Kerzen oder ähnliches auf das Gerät oder in die Höhe des Geräts.
• Nehmen Sie keine nicht genehmigten Änderungen an thisem Produkt vor.
  Die DesignMax DM6SE Wandhalterung ist ausschließlich für die Verwendung mit dem Lautsprachemodell DM6SE geeignet.
• Stellen Sie sichere, dass der Laufsprecher und die Montagekomponenten nicht mit chemischen Substanzen in Berührung kommt, die nicht von Bose Professional zugelassen sind. Dies umfasst unter anderen Schmiermittel, Reinigungsmittel, Kontakspray oder andere Lösungsmittel auf Kohlenwasserstoffbasis. Der Kontakt mit solchen Mitteln kann zu Rissen im Kunststoffmaterial und infolgedessen zum Herunterfallen führen.
• Die Lautsprecher nur mit einem weichen, trockenen Tuch reigen. Verwenden Sie zur Reinigung niemals Seite, Spulmittel, Mineralöl, Alkohol oder sonstige Reinigungsmittel oder Chemikalien.

Leistungsdaten:

Eingangsspannung: 70 V/100 V

Impedanz: 8Ω, 100 W

Nenneistung: (70 V): 2,5 W, 5 W, 10 W, 20 W, 40 W, 80 W; (100 V): 5 W, 10 W, 20 W, 40 W, 80 W

Gesetzliche Hinweise

Dieses Produkt entspricht allen Anforderungen der geltenden

EU-Richtinien. Die vollständige Konformitätserklärung ist einsehbar unter www.Bose.com/compliance.

Dieses Produkt erfüllt alle geltenden Vorschriften zur elektromagnetischen Vertraglichkeit 2016 und alle anderen zuteffenden UK-Richtlinien. Die vollständige Konformitätserklarung ist einsehbar unter www.Bose.com/ compliance

Dieses Symbol bedeutet, dass das Produkt nicht mit dem Hausmüll entsorgt werden darf, sondern bei einer geeigneten Sammelstelle für das Recycling abgegeben werden muss. Die ordnungsgemäß Entsorgung und das Recycling tragen dazu bei, die natürlichen Ressourcen, die Gesundheit und die Umwelt zu schulzen. Weitere Informationen zur Entsorgung und zum Recycling这点 Products erhalten Sie von ihrer zuständigen Kommune, ihrem Entsorgungs Dienst oder dem Geschäft, in dem Sie这点 Produkt gekauft

haben.

Herstellungsdatum: Die ache Ziffer in der Seriennummer gibt das Herstellungsjahr an: 7^* ist 2007 oder 2017.

Importeur aus der EU: Transom Post Netherlands B.V., Keizersgracht 391A, 1016 EJ, Amsterdam | Importeur aus Großbritannien: Transom Post Netherlands UK, Squires House 205a High Street, West Wickham, BR4 0PH | Importeur aus Japan: Transom Post International Japan KK Co., Ltd. PMO Tamachi IV Shiba5-29-19, Minato-ku, Tokio | Importeur aus Australien: Transom Post Australia Pty. Ltd., Level 14, 60 Margaret Street, Sydney, NSW 2000 | Importeur aus China: Transom Post (Shanghai) Audio Co. Ltd Room 2209, Building 1, 175 Longyao Road, Xuhui District, Shanghai | Importeur aus Mexico: POST INTL MEXICO, S. DE R.L. DE C.V. Insurgentes Sur No. 1079, 1st Floor, Colonia Noche Buena, Benito Juarez, C.P. 03270, Mexiko-Stadt | Importeur aus den VAE: 102 A, Sama Tower Sheikh Zayed Road, Dubai, VAE

Bose ist eine Marke der Bose Corporation.

DesignMax ist eine Marke der Transom Post OpCo LLC.

Bose Professional, 117 South St, Hopkinton, MA 01748 USA

©2024 Transom Post OpCo LLC. Dieses Dokumentarfohne vorherige schriftliche Genehmigung weder ganz noch teilweise reproduziert, verändert, vertrieben oder in anderer Weise verwendet werden.

Garantiehinweise

Für diesen Produkt gilt eine eingeschränkte Garantie. Informationen zur Gewährleistung finden Sie unter BoseProfessional.com/Warranty.

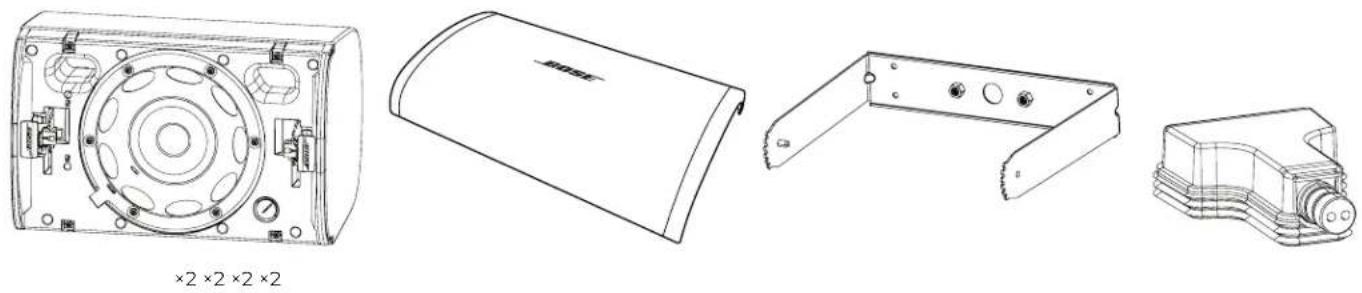

Verpackungsinhalt

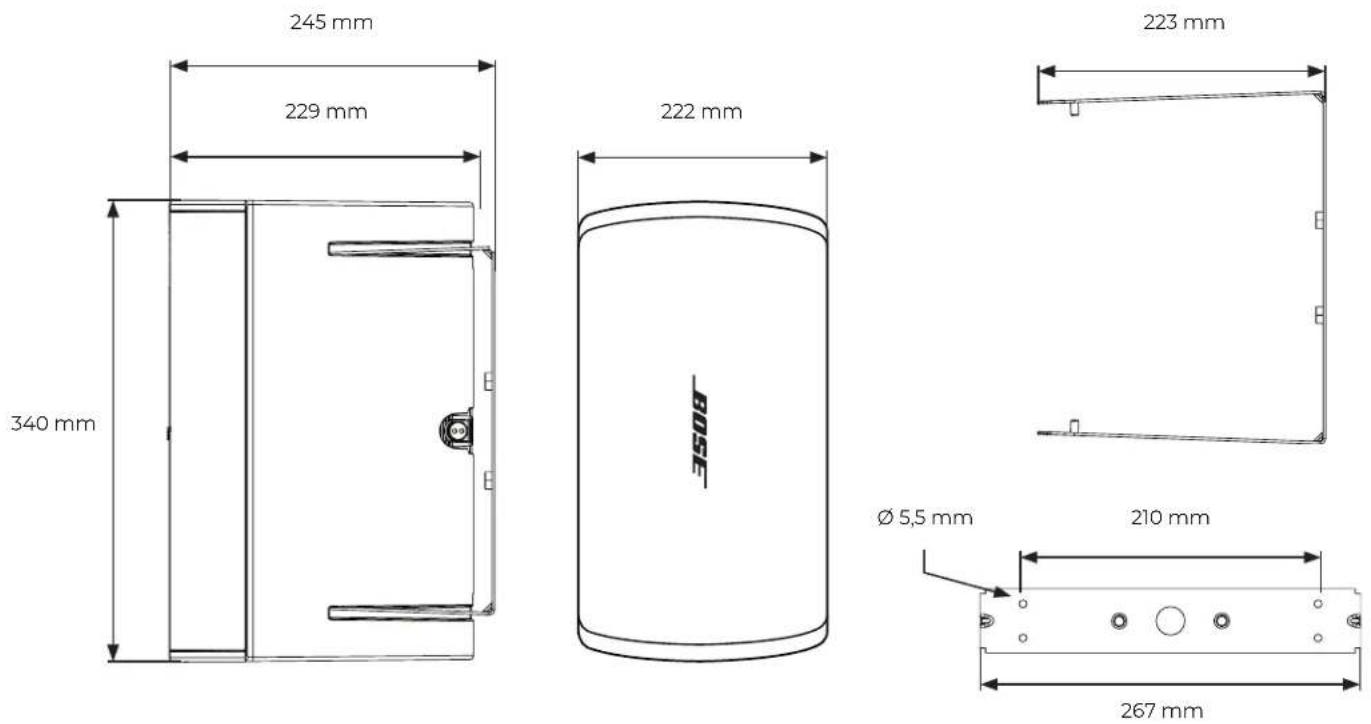

Produktmessungen

Technische Spezifikationen

Weitere technische Spezifikationen können Sie dem technischen Datenblatt für den DesignMax DM6SE auf BoseProfessional.com entnahmen.

Material, Abmessungen, Gewicht

Produktabmessungen Höhe: 340 mm

Breite: 222 mm

Tiefe: 229 mm

Nettogewicht - Laufsprecher mit Abdeckgitter und Halterung (1 Stück)

Versandgewicht (2 Stück) 14,74 kg

Wichtige Installationshinweise

Bitte lesen Sie vor der Installation des Laufsprechers den Abschnitt Wichtige Sicherheitseinweise auf Seite 23.

Installationsoptionen

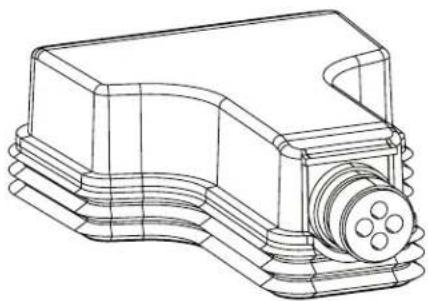

Installationsoptionen und Montagezubehör

1 Montagehalterung (im Lieferumfang enthalten)
Surface-Mount Pan and Tilt Bracket (optional)
3 CMBS2 Deckenhalterung (optional, nur für die Verwendung im Innenbereich)
Pole Mount Bracket (optional)

Einzelanschluss

Ein- und Ausgang Große Öffnung

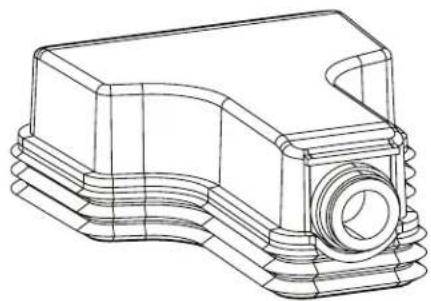

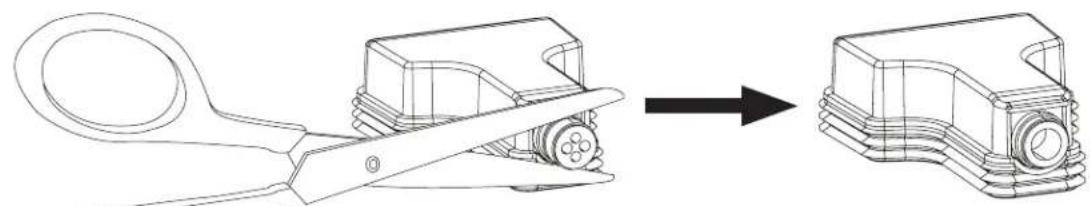

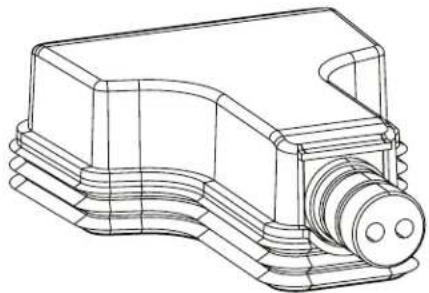

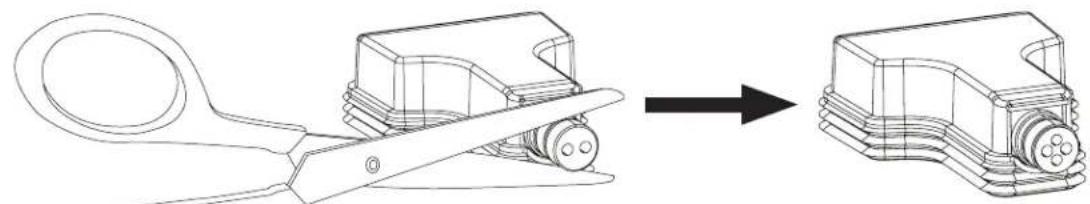

Vorbereitung der wetterbeständigen Abdeckung der Anschlüsse

Die wetterbestandige Abdeckung der Anschlussie ist fur drei verschiedene Anschlussarten geeignet (siehe oben). Um die Abdeckung an die gewünschte Anschlussart anzupassen, schneiden Sie die Gummiummantelung entlang der entsprichenden Perforation ab. Hinweis: Bei Verwendung ausschließlich im Innebereich ist eine Abdeckung der Anschlusse nicht notwendig.

Hinweis: Werden die Laufsprecher so angebracht, dass die Gummiummantelung nach offen zeigt, ist der Monteur davon verantwortlich, sie so abzudachten, dass der Euroblock-Anschluss vor eindringendem Wasser geschützt ist.

Hinweis: Wir die große Öffnung der Gummiummantelung verwendet, ist der Monteur davon verantwortlich, sie so abzudachten, dass der Euroblock-Anschluss vor eindringendem Wasser geschützt ist.

Verkabeln des Laufsprechers

Kabeldurchmesser

Der DesignMax DM6SE Laufsprecher wurde für den ausschließlich Gebrauch mit Kabeln der Größen 18 AWG (0,8 mm) bis 14 AWG (2,1 mm²) entwickelt.

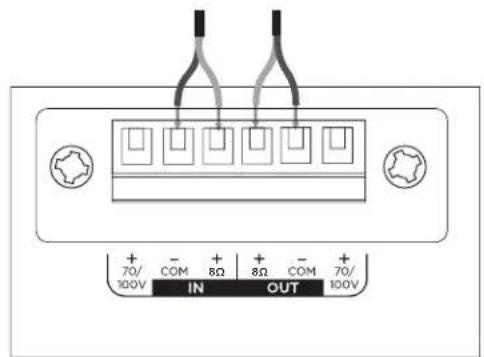

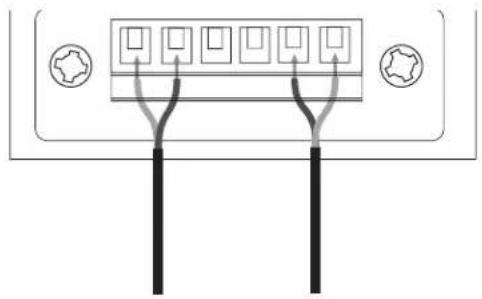

Anschlussdiagramme

Isolieren Sie einen Teil des Drahtes (6 mm) für den Anschluss an die Anschlüsse ab.

Hinweis: Der Lautsprecher ist nicht für die Verwendung mit einem Kabelschutzrohr geeignet. Der Lautsprecher ist für Kabel mit flexiblem Mantel oder Einzeldrahte vorgesehen.

70V/100V

8Ω

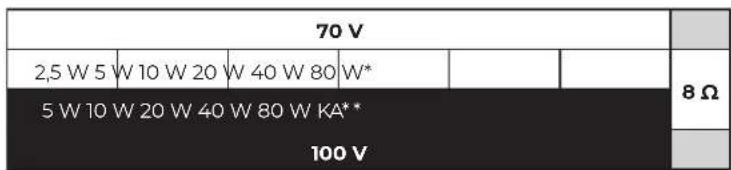

Lautsprechereinstellungen

* KA: Kein Anschluss (nicht verwenden) Werkseinstel

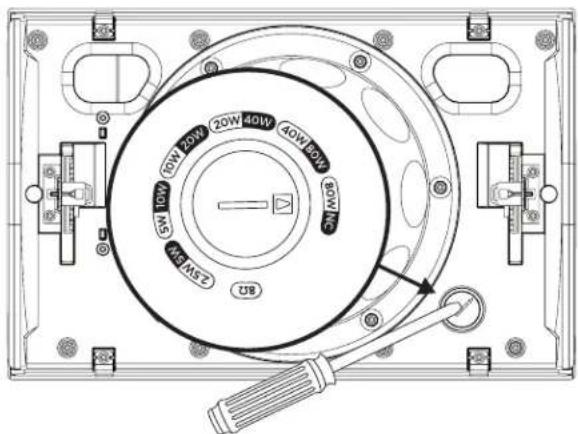

Einstellen des Leistungsabgriffes am Übertrager

Stellen Sie die Leistungsabgabe durch Drehen ein. Verwenden Sie damit einen Schlitzschraubendreher.

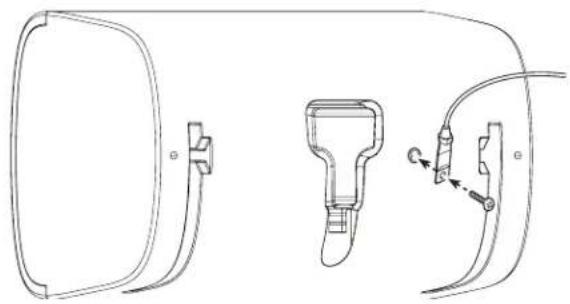

Verwendung eines Sicherungssseils

Einige Bauvorschriften schreiben als Sicherheitsvorkehrung vor, den Lautsprecher an einer tragenden Konstruktion zusätzlich abzuschern. Wahlen Sie eine Montageposition und -methode sowie Werkzeuge, die den ortlichen Bauvorschriften entsprechen.

Ein Sicherungsseil kann mithilfe des Einsatzes auf der Gehäuserückseite am Lautsprecher angebracht werden. Die Gewindehülse ist für eine M8-Schraube mit 15 mm Länge vorgesehen (nicht im Lieferumfang enthalten).

Ausrichtung des Laufsprechers

Wahlen Sie die Ausrichtung des Lautspechers, die für ihre Installation am besten geeignet ist.

Horizontal
2 Vertical

Hinweis: Eine Installation in unmittelbarer Name einer Kochstelle, wo der Lautsprecher Speiseo ausgesetzt ist (wie z. B. in gewerblichen Räumlichkeiten mit Kochstellen), kann die Leistung oder Funktionen des Lautsprechers beeinträchtigen.

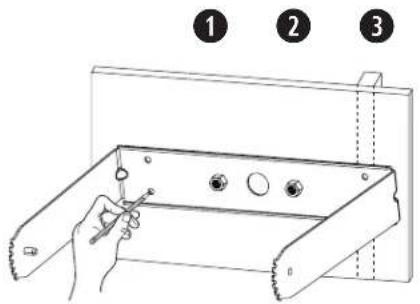

Montage der Halterung

Hinweis: Beachten Sie bei der Auswahl eines Montageorts, dass mindestens zwei der Befestigungspunkte der Montagehalterungen an einer tragenden Konstruktion angebracht sein mussen. Befestigungspunkte, die nicht an einer tragenden Konstruktion angebracht sind, mussen mit für die Montage geeigneten Befestigungselementen angebracht werden. Verwenden Sie Sicherungselemente, die den örtlichen Bauvorschriften und Anforderungen entsprechen.

Hinweis: Achten Sie darauf, dass die Sicherungselemente für das Gewicht des Laufsprechers (6,4 kg) geeignet sind.

1. Markieren Sie die Position der Bohrlocher.
2. Bohren Sie vier Llicher (in der GroBe passender Sicherungselemente) in die Wand.
3. Befestigen Sie die Halterung mit vier Schrauben (nicht im Lieferumfang enthalten) an der Wand. Hinweis: Verwenden Sie M5-Schrauben oder Schrauben der Grübe 10.

Verkabeln des Anschlusses

1. Führn Sie die Kabel durch das mittige Loch in der Halterung.
2. Entfernen Sie den Anschluss vom Lautsprecher.
3. Führn Sie bei Installationen im Freien die Kabel durch die Unterseite der Abdeckung der Anschlussie. Siehe Vorbereitung der wetterbestandigen Abdeckung der Anschlusse auf Seite 25.
4. Verkabeln Sie den Anschluss. Weitere Informationen zur Verkabelung finden Sie unter Verkabeln des Lautsprechers auf Seite 26.

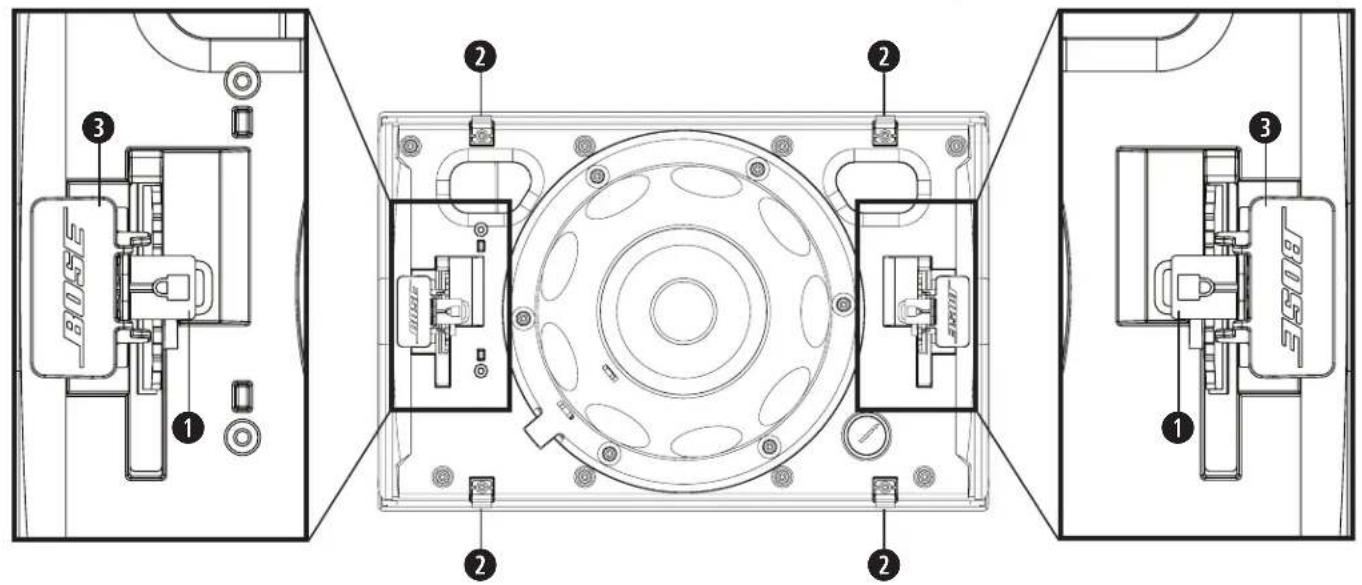

Wichtige Montagehinweise

Arretierungslaschen: Dienen zur Einstellung des Lautspeicherwinkels.
Befestigungslaschen fur die Abdeckung: Zum Befestigen der Abdeckung am Lautsprecher.
Feststellvorrichtung: Für eine sichere Befestigung des Lautspechers an der Halterung.
Neigungswinkel-Markierungen (an Halterung): Bestimmten Sie den gewünschten Neigungswinkel.

4

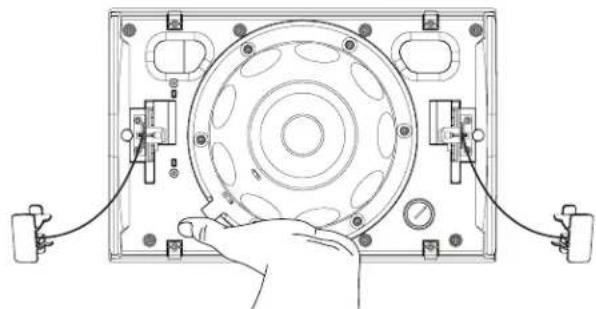

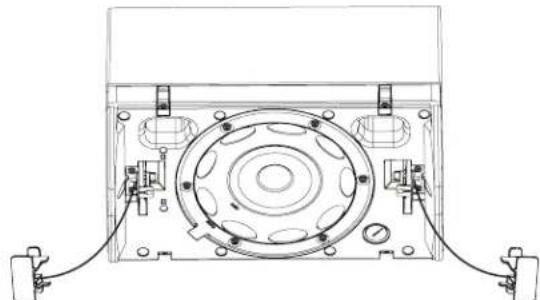

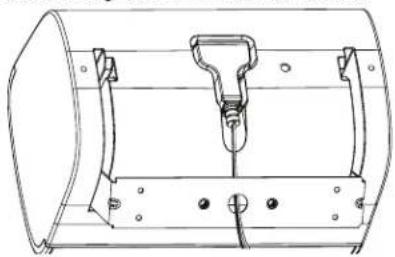

Installieren des Laufsprechers

WICHTIGER HINWEIS: Die Nichtbeachtung der unter aufgeführten Schritte kann zu einer unsicheren Befestigung sowie zum Herunterfallen des Laufsprechers führen.

1. Entferen Sie die Feststellvorrichtung von den Arretierungslaschen. Achten Sie darauf, dass Sie die Befestigungsschnur der Feststellvorrichtung nicht aus dem Lautspricher herausziehen.
2. Setzen Sie den Lautspricher in die Halterung ein und entsperren Sie die Arretierungslaschen, um den Lautspricher in einem Winkel von 45^ zu neigen. Arretieren Sie die Arretierungslaschen anschließend wieder.

1. Befestigen Sie den verkabelten Anschlussstecker am Lautsprecher.
2. Wenn Sie den Laufsprecher im Außenbereich anbringen, positionieren Sie die wetterbestandige Abdeckung der Anschlusses über den Anschlüssen und drücken Sie sie fest auf den Laufsprecher, um die Abdeckung abzudachten. Siehe Vorbereitung der wetterbestandigen Abdeckung der Anschlusses auf Seite 25.

1. Entsperren Sie die Arretierungslaschen und passen Sie den Neigungswinkel des Lautspechers wie gewünscht an. Sichern Sie das Gewicht des Lautspechers, während Sie den Winkel des Lautspechers anpassen. Hinweis: Der Neigungswinkel des Lautspechers kann 0^ , 15^ , 30^ oder 45^ betragen.

1. Arretieren Sie die Arretierungslaschen.
2. Drücken Sie die Feststellvorrichtung auf die Arretierungslaschen, bis die Vorrichtung sichere einrastet, sodass der gewünschte Lautsprecherwinkel fixiert wird.

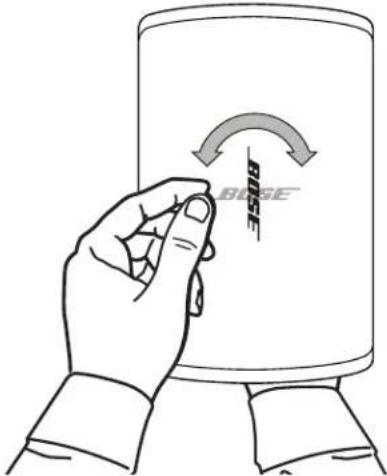

AnpassendesLogos

Sie konnen das Bose Logo an die Ausrichtung des Lautspechers anpassen. Drucken Sie mit einer Hand die Vorrichtung an der Rückseite der Frontabdeckung. Drehen Sie mit der anderen Hand das Logo. Das Logo kann im und gegen den Uhrzeigersinn gedreht werden.

Hinweis: Drücken Sie die Vorrichtung nur nachinnen, wenn Sie das Logo entfernen wollen.

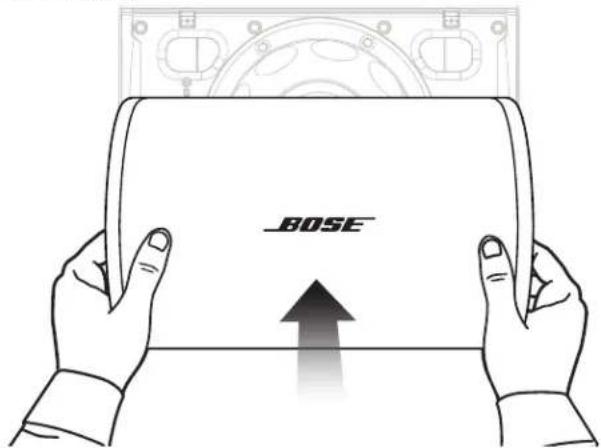

Anbringen der Frontabdeckung

Positionieren Sie die Frontabdeckung an der Vorderseite des Lautspechers und drücken Sie sie behutsam fest, bis sie einrastet.

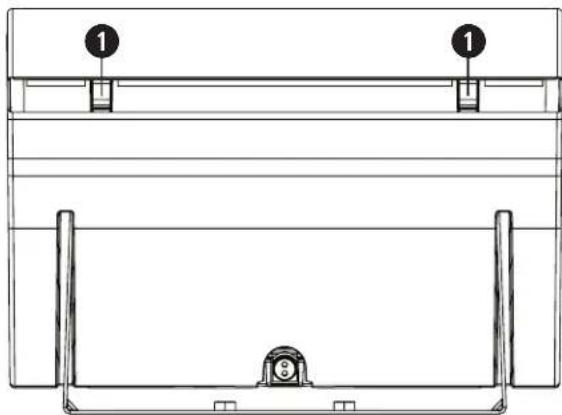

Entfernen der Frontabdeckung

An den Seiten der Frontabdeckung befinden sich zwei keine Öffnungen (1). Führn Sie auf der Seite des Laufsprechers, auf der sich auch die Aussparungen für die Streben befinden, ein kleines, flaches Werkzeug in die Öffnungen der Frontabdeckung ein und entriegeln Sie so die Befestigungslaschen. Nun können Sie die Frontabdeckung vom Laufsprecher entfern.

Sicherheitshinweise und gesetzliche Bestimmungen

Der DesignMax DM6SE Lautsprecher hat umfassende Testreihen bestanden und entspricht den folgenden Normen und Einsatzanforderungen:

Zertifiziert gemäß ANSI/UL 1480A-2016, Speakers for Commercial & Professional Use

Allgemeine Gebrauchsfähigkeit - UL-Kategorie UEAY, Aktenzeichen S36835

Der DesignMax DM6SE ist fur die Verwendung in AuBenbereichen unter feuchten Bedingungen geeignet.

Geeignet fur die Installation mit Class 1, Class 2 und Class 3 Verkabelungsverfahren gemäß NFPA 70, National Electrical Code, 2017, Article 640

Der DesignMax DM6SE Laufsprecher wurde gemäß den Anforderungen der folgenden EU-Norm für kombinierte Systeme entwickelt: Getestet gemäß IEC60268-5, 2007

Produktklassifizierung:

Inngangsspenning: 70/100 V

Impedans: 8 Ω, 100 W

Stram erer effekt: (70 V): 2,5 W, 5 W, 10 W, 20 W, 40 W, 80 W, (100 V): 5 W, 10 W, 20 W, 40 W, 80 W
