Produkttype	Innebygd høyttaler for fast installasjon
Merke	Bose
Modell	DesignMax DM6SE
Høyde	340 mm
Bredde	222 mm
Dybde	229 mm
Nettovekt (høyttaler med grill og feste)	6,40 kg
Bruttovekt (par høyttalere)	14,74 kg
Elektrisk strømforsyning	70 V / 100 V eller 8 Ω
Effekt (70 V)	2,5 W, 5 W, 10 W, 20 W, 40 W, 80 W
Effekt (100 V)	5 W, 10 W, 20 W, 40 W, 80 W
Impedans	8 Ω (for direkte bruk)
Hovedfunksjoner	Profesjonell fast installasjon, utendørs bruk (fuktig), justerbar orientering (0°, 15°, 30°, 45°), dreibar logo, avtakbar grill, værbestandig inngangsdeksel
Vedlikehold og rengjøring	Rengjør kun med tørr klut; ikke bruk såpe, vaskemiddel, alkohol eller kjemikalier
Sikkerhet	Installasjon kun av kvalifisert tekniker; ikke reparer selv; bruk sekundær sikkerhetskabel om nødvendig; ikke installer nær varmekilder
Reservedeler og tilbehør	Monteringsbrakett inkludert; alternativer: vippebrakett (Surface-Mount Pan and Tilt Bracket), takbrakett CMBS2 (innendørs), stolpebrakett
Reparerbarhet	Vedlikehold kun av godkjente servicesentre; ingen brukerreparasjon
Generell informasjon	Begrenset garanti; samsvarer med standarder UL 1480A, IEC 60268-5; utendørs bruk (fuktig miljø); kabelføring klasse 1, 2 eller 3
Anbefalt kabeltverrsnitt	18 AWG (0,8 mm²) til 14 AWG (2,1 mm²)
Logofarge	Dreibar for justering med høyttalerens orientering

Ofte stilte spørsmål - DesignMax DM6SE BOSE

Hvilken type kabel skal brukes til tilkobling?

Bruk en kabel med tverrsnitt mellom 18 AWG (0,8 mm²) og 14 AWG (2,1 mm²). Strip 6 mm av ledningen for tilkobling til Euroblock-kontakten.

Kan jeg installere høyttaleren utendørs?

Ja, DesignMax DM6SE er designet for utendørs bruk i fuktige omgivelser. Den leveres med et værbestandig inngangsdeksel.

Hvordan justerer jeg høyttalerens orientering?

Høyttaleren kan vippes til 0°, 15°, 30° eller 45° ved hjelp av festebrakettenes låsetapper. Lås opp, vipp, og lås deretter med blokkeringsenhetene.

Hva er maksimal tillatt effekt?

I 70 V-modus kan du velge 2,5, 5, 10, 20, 40 eller 80 W. I 100 V-modus er tilgjengelige effekter 5, 10, 20, 40 og 80 W. I 8 Ω-modus avhenger effekten av forsterkeren.

Kan jeg rengjøre høyttaleren med husholdningsprodukter?

Nei, rengjør kun med tørr klut. Ikke bruk såpe, vaskemiddel, alkohol eller andre kjemiske midler, da dette kan skade overflaten.

Krever installasjonen en profesjonell?

Ja, installasjonen må utføres av en kvalifisert profesjonell tekniker i samsvar med lokale byggeforskrifter. Feil montering kan utgjøre en fallrisiko.

Kan logoen flyttes på?

Ja, trykk på knappen bak grillen og drei logoen med eller mot klokken for å justere den med høyttalerens orientering.

Hvilke monterings tilbehør er tilgjengelige?

Monteringsbraketten er inkludert. Som tilvalg kan du bruke vippebrakett (Surface-Mount Pan and Tilt Bracket), takbrakett CMBS2 (innendørs) eller stolpebrakett.

Hvordan justerer jeg effekten på transformatoren?

Bruk en flat skrutrekker for å vri transformatorkontakten til ønsket posisjon (2,5 W, 5 W, 10 W, 20 W, 40 W, 80 W). Standardinnstillingen er angitt på høyttaleren.

Hvor finner jeg garanti og forskriftsinformasjon?

Den begrensede garantien er beskrevet på BoseProfessional.com/Warranty. Full samsvarserklæring er tilgjengelig på www.Bose.com/compliance.

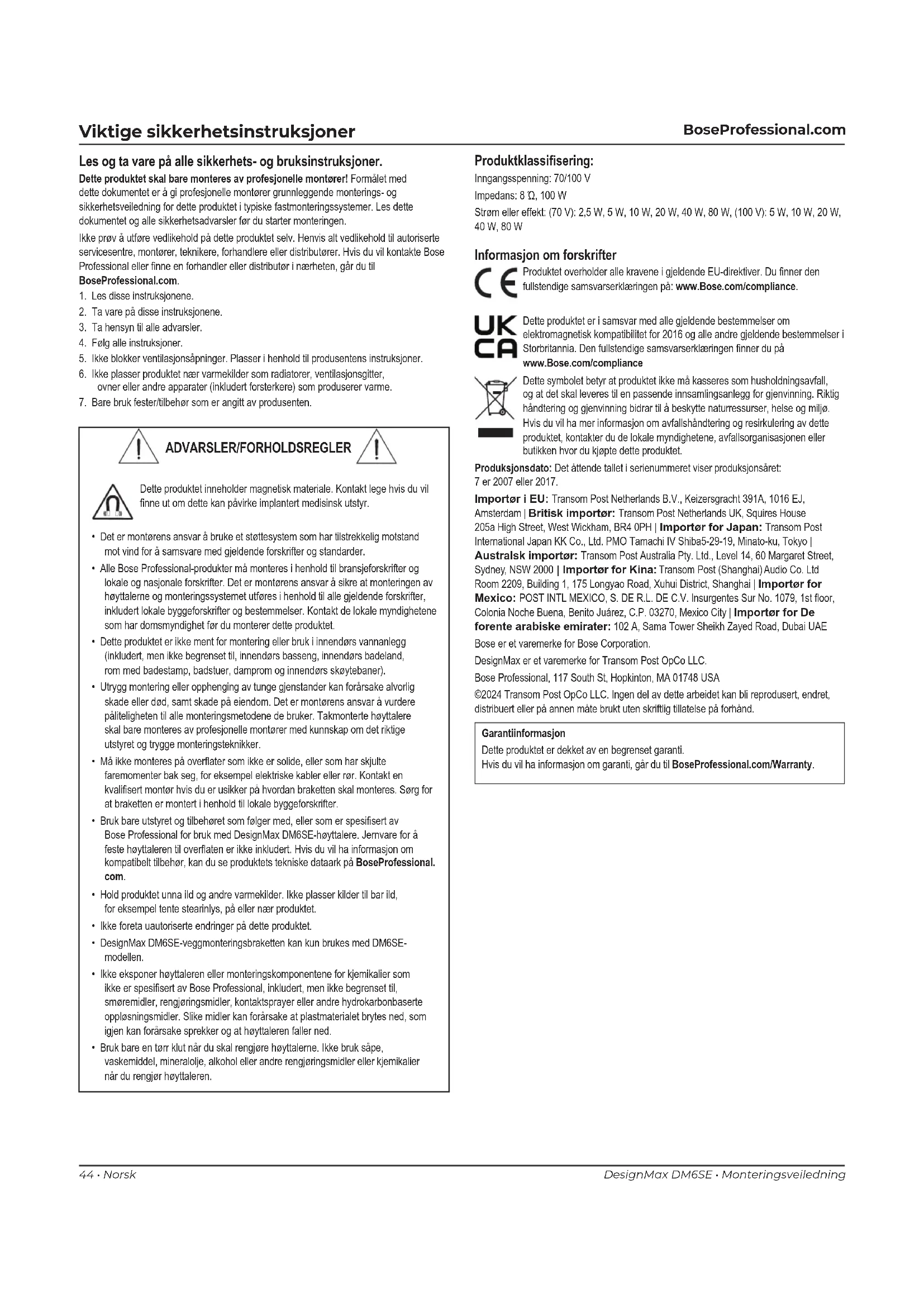

BRUKSANVISNING DesignMax DM6SE BOSE

Les og ta vare pa alle sikkerhets- og bruksinstruktjoner.

Dette produkt skal bare monteres av profesjonelle montor! Formalet med dette dokumentet er a gi profesjonelle monter grunnleggende monterings- og sikkerhetsveiledning for ditte produkt i typiske fastmonteringssystemer. Les dette dokumentet og alle sikkerhetsadvisler for du starter monteringen.

Ikke prav a utfare vedlikehold pa dette prodktet selv. Henvis alt vedlikehold til autoriserte servicesentre, monter, teknikere, forhandiere aller distributerer. Hvis du vil kontakte Bose Professional erer finne en forhandier erler distributir i nærhen, gar du til

BoseProfessional.com.

1. Les disse instruksjonene.
2. Ta vare pà disse instruksjonene.
3. Ta hensyn til alle advarsler.
4. Følg alle instruksjoner.
5. Ikke blokker ventilasjonsapninger. Plasser i henhold til produsentens instrksjoner.
6. Ikke plasser produit nær vamekilder som radiater, ventilasjonsgitter, owner erler andre apparater (inkludert forstkere) som produserer varme.
7. Bare bruk fester/tilbehør som er angitt av produsenten.

ADVARSLER/FORHOLDSREGLER

Dette Produktetinneholder magnetisk materiale.Kontaktlegehvis du vil finne ut om dette kan pavarke implantert medisinsk utstyr.

Det er montorens ansvar a bruke et stottesystem som har tilstrekkelig motstand mot vind for a samsvara med geldende forskritter og standarder.
- Alle Bose Professional-produkter mä monteres i henhold til bransjeforskifter og lokale og nasionale forskrifter. Det er montorens ansvar á sikre at monteringen av høytaleme og monteringssystemet utfores i henhold til alle gijeldende forskrifter, inkludert lokale byggeforskrifter og bestemmelser. Kontakt de lokale myndighetene som har domsmyndighet fér du monterer dette produit.
- Dette Produktet er ikke ment for montering eller bruk i innendørs vannanlegg (inkludert, men ikke begrenset til, innendørs basseng, innendørs badeland, rom med badestamp, badstuer, damprom og innendørs skøytebaner).
- Utrygg montering eller opphenging av tunge gjenstander kan forarssake alvorlig skade aller ddd, somt skade pa eiendom. Det er montorens ansvar a vurdere palieligheten til alle monteringsmetodene de bruker. Takmonterte hoyttaler skate bare monteres av profesjonelle montere med kunnskap om det riktige utstyret og trygge monteringsteknikker.
- Må ikke monteres på overflater som ikke er solide, eller som har skjulte faremomenter bak seg, for eksempel elektriske kabler eller rør. Kontakt en kvalifisert montør hvis du er usikker på hvordan braketten skal monteres. Sørg for at braketten er montert i henhold til lokale byggeforskrifter.
- Bruk bare utstyret og tilbehoret som følgmer med, eller som er spesifisert av Bose Professional for brukr med DesignMax DM6SE-hoyttalerere. Jernvare for a feste høytaleren til overflaten er ikke inkludert. Hvis du vil ha informasjon om kompatibelt tilbehør, kan du seproduktes tekniske dataark på BoseProfessional. com.
- Hold produit unna ild og andre varmekilder. Ikke plasser kilder til bar ild, for eksempel tente stearinlys, på erer naer produit.
- Ikke foreta uautoriserte endringer på dette produit.
- DesignMax DM6SE-veggmoneringsbraketten kan kun brukes med DM6SE-modelellen.
- Ikke eksponer høytaleren erller monteringskomponentene for kjemikalier som ikke er speşisiert av Bose Professional, inkludert, men/DDKE begrenset til, smoreminder, renngjørningsmedler, kontaktsprayer erler andre hydrocarbonbaserte opploansningsmedler. Slike midler kan forarsake at plastmaterialiet brytes ned, som igien kan forarsake sprekker og at høytaleren falter ned.
- Bruk bare en torn klut nár du skal rengjørne høytalerne. Iknebruik sape, vaskemiddel, mineralolje, alkohol erler andre rengjøringsmidler erller kjemikalier nár du rengjør høytaleren.

Informasjon on forskrifter

Produkt overholder alle kravene i gjeldende EU-directiver. Du finner den fullstendige samsvarserklaeringen pa: www.Bose.com/compliance.

Dette Produktet er i samsvar med alle gjeldende bestemmelser om elektromagnetisk kompatilitet for 2016 og alle andre gjeldende bestemmelser i Storbritannia. Den fullstendige samsvarserklæringen finner du pa www.Bose.com/compliance

Dette symbolet betyr at produit ikke ma kasseres som hushholdningsavfall, og at det skal levers til en passende innsamingsanlegg for giervinning. Riktig handtering og gjenvinning bidrar til a beskytte naturressurser, helse og miljo. Hvis du vil ha mer informasjon om avfallshtandtering og resirkulering av dette produit, kontaktter du de lokale myndighetene, avfallsorganisasjonen ell butikken hvor du kjople dette produit.

Produksjonsdata: Det attende tallet i serienummeret viser produktsjonsåret: 7 er 2007 eller 2017.

Importer i EU: Transom Post Netherlands B.V., Keizersgracht 391A, 1016 EJ, Amsterdam | Britisk importer: Transom Post Netherlands UK, Squires House 205a High Street, West Wickham, BR4 0PH | Importer for Japan: Transom Post International Japan KK Co., Ltd. PMO Tamachi IV Shiba5-29-19, Minato-ku, Tokyo |

©2024 Transom Post OpCo LLC. Ingen del av dette arbeitsdat kan bli reproduesert, endret, distribuert eller pa annen mæte brukt uten skriftig tillatelse pa forhand.

Garantiinformasjon

Dette produit er dekker av en begrenset garanti.

Hwis du vil ha informasjon om garanti, gár du til BoseProfessional.com/Warranty.

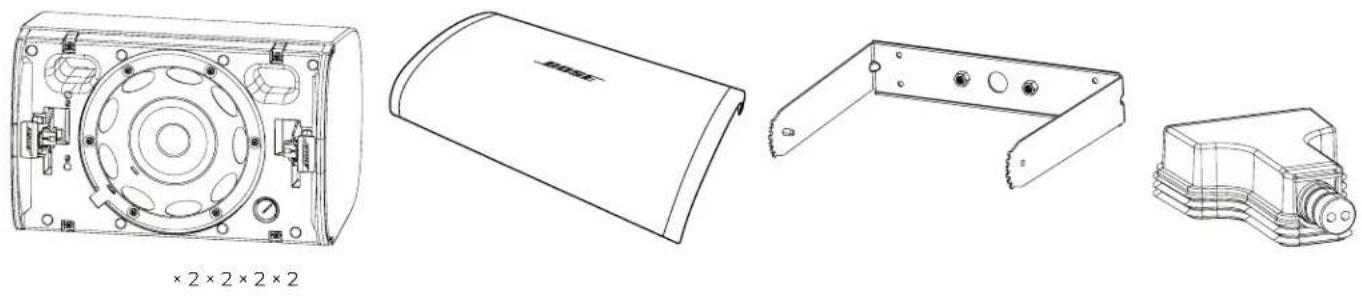

Innhold i pakken

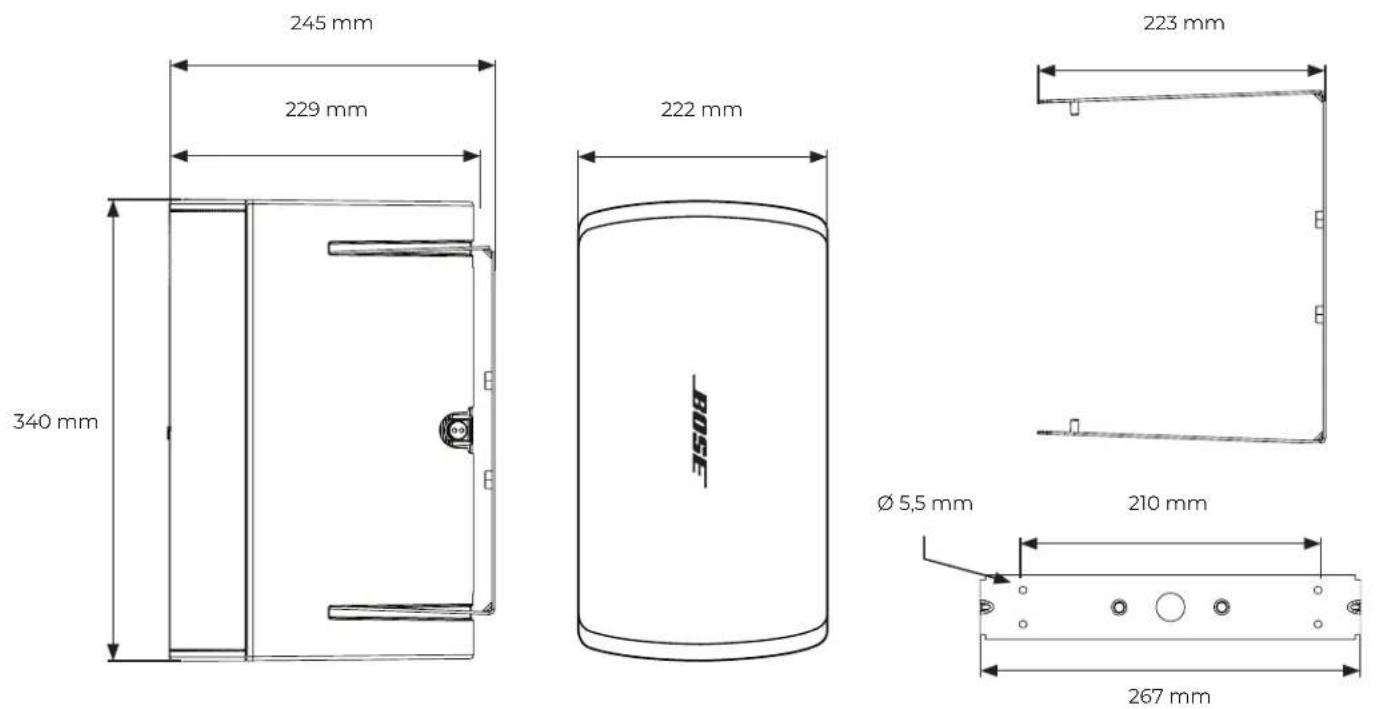

Produktmal

Tekniske spesifikasjoner

Hvis du vil ha flere spesifikasjoner, kan du se det tekniske dataarket for DesignMax DM6SE pa BoseProfessional.com.

Fysisk
Produktmål Høyde: 340 mm
	Bredde: 222 mm
	Dybde: 229 mm
Nettovekt, Høytaler med grill og brakett (enkel)	6,40 kg
Forsendelsesvekt (par) 14,74 kg

Viktig informasjon om montering

För du monterer hýytaleren, ma du se gjennom Viktige sikkerhetsinstruksjoner pa side 44.

Monteringsalternativ

Monteringsalternativer og tilbehør

Monteringsbrakett (inkludert)
Surface-Mount Pan and Tilt Bracket (valgfritt)
3 CMBS2 takmonteringsbrakett (valgfri; kun for brukinnendors)

Pole Mount Bracket (valgfritt)

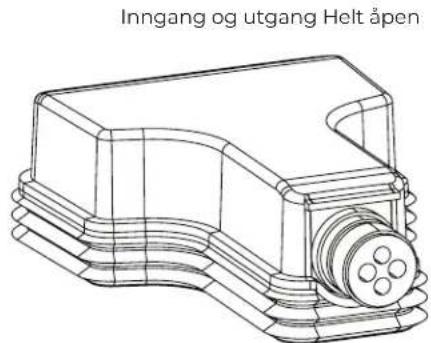

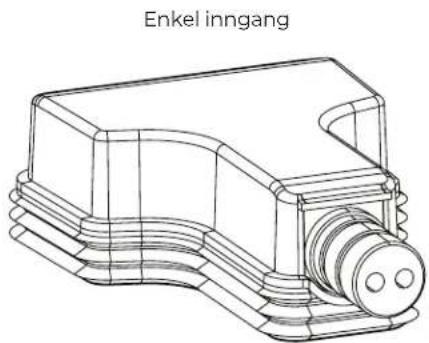

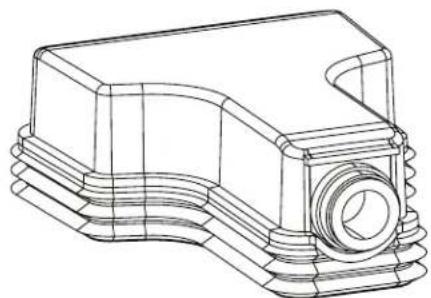

Det vaebestandige trekket til inngangen er utformet for tre forskjellige ledningsoppsett (se ovenfor) Hvis du vil endre oppsettet av trekket til inngangen for a stotte ledningsoppsettet ditt, kan du skjaere langs perforeringen pa gummirret.

Merk: Hvis du installerer høytaleren med gummiroret vendt oppover, er det montorens ansvar á forsegle mot vanninntrenging i Euroblock-kontakten.

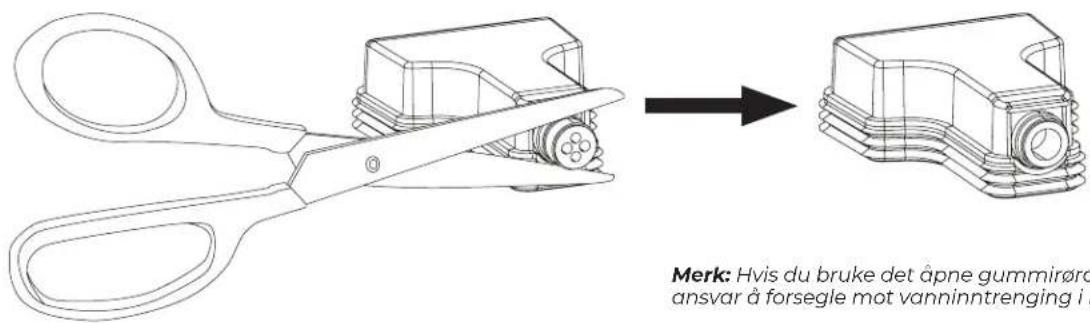

Merk: Hvis du bruke det apne gummirroppsettet, er det montorens ansvar a forsegle mot vanninntrenging i Euroblock-kontakten.

Kable høytaleren

Kabeldiameter

DesignMax DM6SE-hoyttaleren er utformet for a fungere kun med kabler pa mellom 18 AWG (0,8 mm²) til 14 AWG (2,1 mm²).

Koblingsdiagrammer

Eksponer seks millimeter av ledningen for a feste til terminalene.

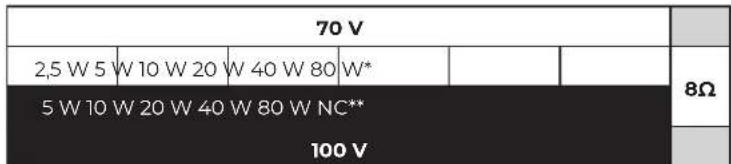

Høytalerinnstillinger

* NC: Ingen tikkobling (ikke bruk) Fabrikkestandard

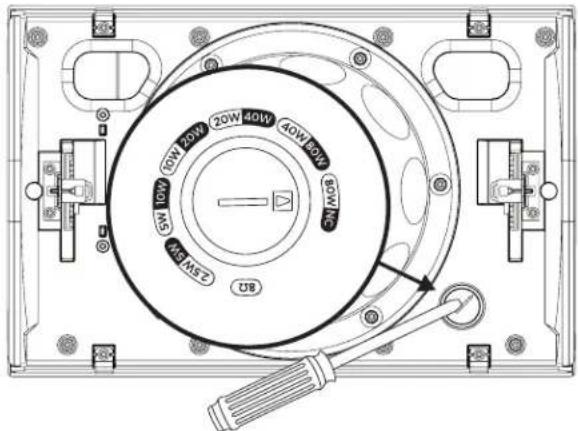

Innstilling av omformerkontakt

Vri for a stille inn kontakten. Bruk en skrutrekker med flatt hode.

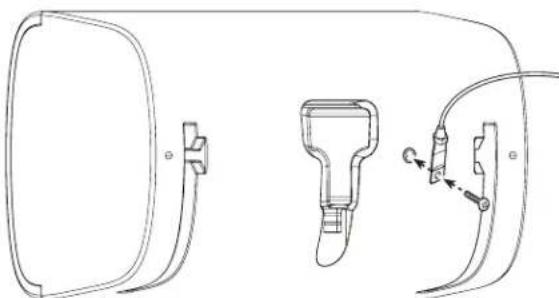

Noen regionale byggeforskrifter krever at du sikrer høytalerne ytterligere ved hjelp av en sekundær sikringsmetode. Velg monteringsted-, metode- og -utstyr som samsvarer med lokale byggeforskrifter og bestemmelse.

En sikkerhetskabel kan festes til hoyttaleren ved a bruke Iasgjengen bak pa hoyttaleren.

Lasgjengen kan brukes med en M8-skrue (ikke inkludert) med en dybde pa 15 millimeter.

Høytalerretning

Velg hoyttalerretningen som passer best til monteringen din.

Horizontal
2 Vertical

Merk: Montering pa steder hvor hoyttaleren kan komme i kontakt med matolje, for eksempel pa storkjokken, kan redusere ytelsen ell funksjonaliteten til hoyttaleren.

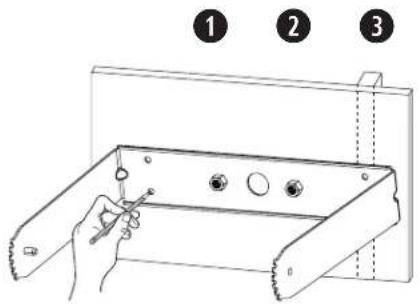

Montere braketten

Merk: Nár du velger monteringssted, ma minst to av festepunktene til monteringsbraketten vare festet til en støtsteuktur. Festepunktter som ikke er festet til en støtsteuktur, ma festes med bruk av egnet jernvare til monteringen. Velg festeanordninger som samsvarer med alle lokale byggeforskrifter og krav.

Merk: Velg egnede festeanordninger som stotter vekten til hoyttalerne (6,40 kg).

1. Marker borehill.
2. Bor fire hull (i egnet storrelse for festeanordninger) i veggen.
3. Fest braketten til veggen med fire skruer (ikke inkludert). Merk: Bruk M5-skruer erler #10-skruer.

1. Trekk ledningene giennom hullet i midten av braketten.
2. Fjern kontakten fra høytaleren.
3. Før ledningene gjennom bunnen av trekket til ingangen for montering utendors. Se Klargjore det vaerbestandige trekket til ingangen pa side 46.
4. Sett ledningene i kontakten. Hvis du vil ha mer informasjon om kabling, kan du se Kable hoyttaleren pa side 47.

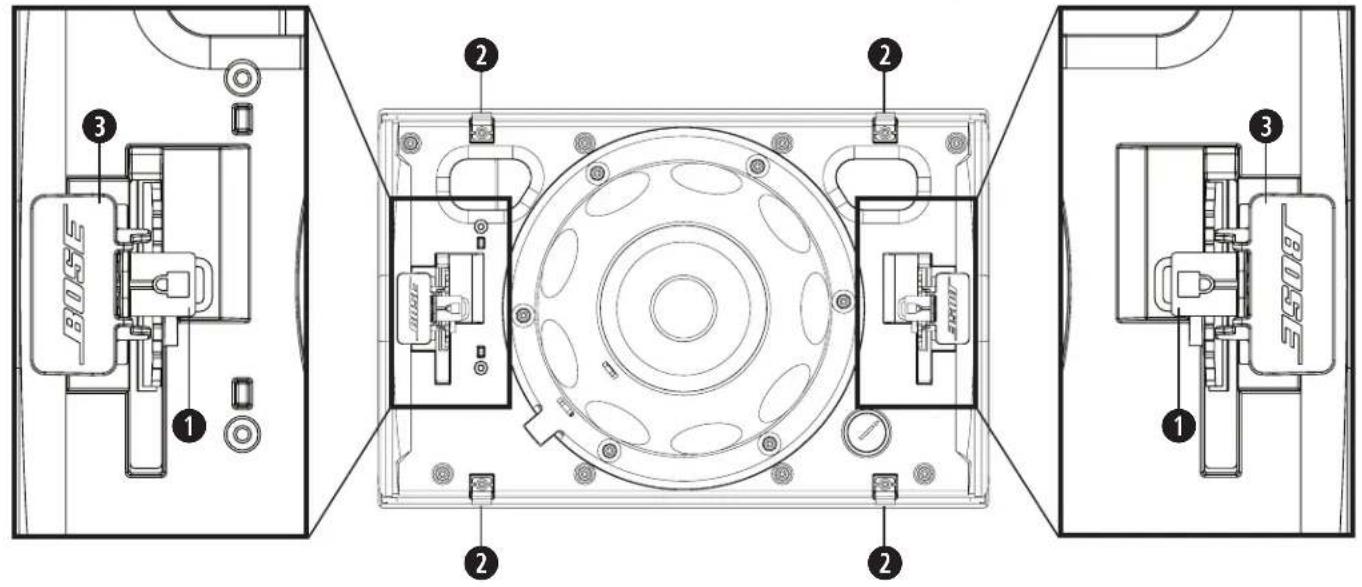

Viktig informasjon om montering

Tappeläser til brakett: Brukes til a feste høytalervinkelen.
Utloosingstapper til grill: Brukes til a feste grillen til hoyttaleren.
3 Iåsblokkering: Brukes til á feste hýytaleren til monteringsbraketten.
Retningsmerker (på brakett): Finn retningsvinkelen du foretekker.

4

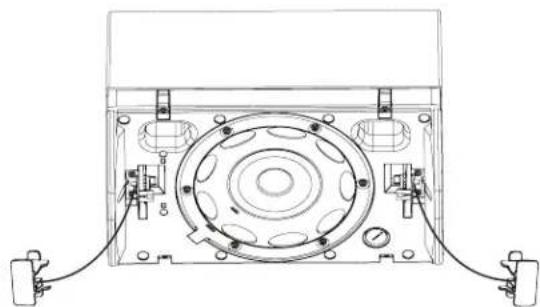

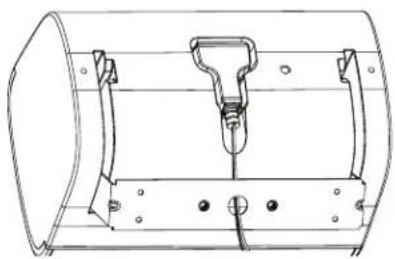

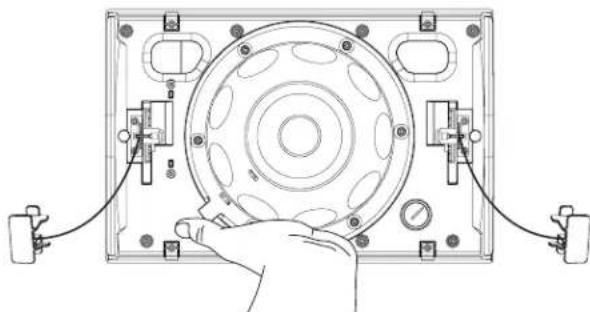

Montering av høyttaleren

ADVARSEL: Hvis du ikke folger trinnene nedenfor, kan du fæ en utrygg montering, som kan.fore til at høytaleren faller ned.

1. Fjern lásblokkeringen fra lasetappene. Sørg for试点dra lásblokkeringstradene ut av hóytaleren.
2. Fest høytaleren til braketten, l's opp tappene for a justere høytaleren til 45^ og l's tappene p'a plass.

1. Fest den tilkoblede kontakten til hoyttaleren.
2. For utendorsmontering plasserer du det værbestandige trekket til ingangen over kontakten og trykker det godt mot høytaleren for á skape en tett forsegling, Se Klargjore det værbestandige trekket til ingangen pa side 46.

1. Lås opp tappene og juster høytaleren i retningen du foretrekker.Pass pa at du stotter den tunghe høytaleren mens du justerer høytalerretningen.

Merk: Rettingen til høytaleren kan justeres til 0^,15^,30^ , erler 45^

1. Las tappene pã plass.
2. Trykk läsblokkeringen pa lasetappene til blokkeringene klikker sikkest pa plass rundt tappene, og oppretthold onsket høytalervinkel.

Justere logoen

Du kan rotere Bose-logoen for a samsvare med hoyttalerens retning. Trykk pa knappen bak pa grillen med en hand. Roter logoen med den andre handen. Logoen kan roteres med klokken ell mot klokken.

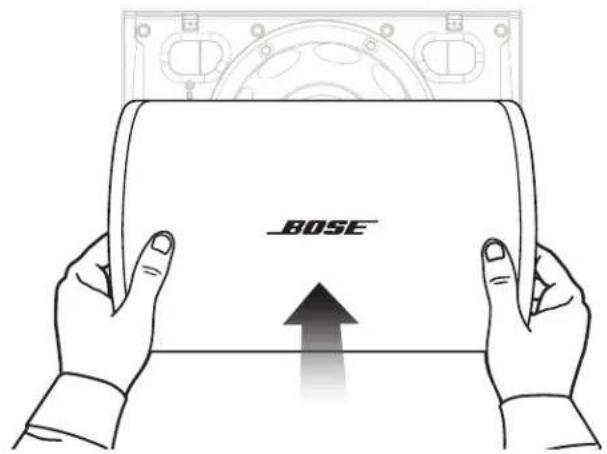

Plasser grillen over fronten til høytaleren, og dytt den godt inn til den klikkes pa plass.

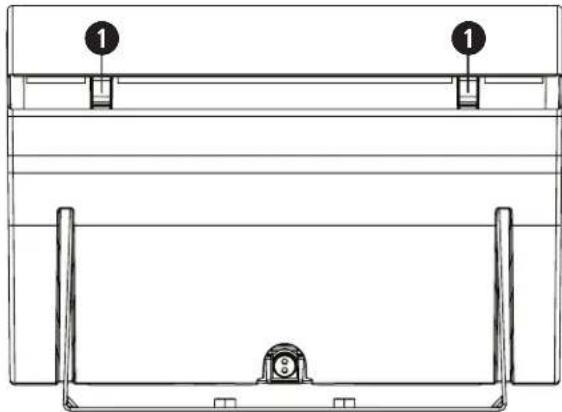

Fjerne grillen

Det er to små apninger på haver side av grillen (1). Langs siden av høytaleren med braketsporene setter du inn et lite, flatt redskap i grillapningene for á koble fra utlosningstappene. Dra grillen bort fra høytaleren.

Samsvar med sikkerhet og forskrifter

DesignMax DM6SE-hoyttaleren har bestatt tester og samsvarer med ffolgende spesifikasjoner og bruksomrader:

Oppfört i ANSI/UL 1480A-2016, høytalere for profesjonell kommersiell bruk og sikkerhetsformål

Generell bruk-UL kategori UEAY, filnummer S36835

DesignMax DM6SE passer til utendorsbruk i vate omrader

Kan brukes til montering ved hjelp av kabelmetoder i klasse 1, klasse 2 erer klasse 3, i samsvar med NFPA 70, National Electrical Code, 2017, artikkel 640

DesignMax DM6SE-hoytaleren er utformet i henhold til kravene som er definert i folgende europeiske forskrifter for kombinasjonssystemer:

Testet i samsvar med IEC60268-5, 2007
