Systo Monitor Connect 400 - Tensiomètre SOEHNLE - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Tensiomètre électronique
Mesure de la pression artérielle	Oui
Mesure de la fréquence cardiaque	Oui
Connectivité	Bluetooth
Affichage	Écran LCD rétroéclairé
Capacité de mémoire	Stockage des données pour plusieurs utilisateurs
Alimentation	Piles (incluses)
Dimensions	Compact, facile à transporter
Utilisation	Usage domestique, facile à utiliser
Maintenance	Nettoyer avec un chiffon doux, éviter l'humidité
Sécurité	Ne pas utiliser sur des plaies ouvertes ou des zones sensibles
Garantie	2 ans
Informations supplémentaires	Consulter le manuel d'utilisation pour des conseils détaillés

FOIRE AUX QUESTIONS - Systo Monitor Connect 400 SOEHNLE

Comment connecter le SOEHNLE Systo Monitor Connect 400 à mon smartphone ?

Téléchargez l'application SOEHNLE sur votre smartphone, activez le Bluetooth, puis suivez les instructions dans l'application pour associer le tensiomètre.

Que faire si le tensiomètre ne se met pas en marche ?

Vérifiez que les piles sont installées correctement et qu'elles ne sont pas épuisées. Essayez de remplacer les piles si nécessaire.

Pourquoi mes mesures de tension artérielle sont-elles incohérentes ?

Assurez-vous que le brassard est bien positionné sur votre bras, au niveau du cœur, et que vous êtes dans une position calme et détendue pendant la mesure.

Comment changer les unités de mesure dans l'application ?

Accédez aux paramètres de l'application, puis sélectionnez les unités de mesure souhaitées (mmHg ou kPa) dans les options disponibles.

Est-il possible de mémoriser les résultats de plusieurs utilisateurs ?

Oui, l'application SOEHNLE permet de créer des profils pour plusieurs utilisateurs, chacun pouvant enregistrer ses propres mesures.

Que faire si le tensiomètre affiche un message d'erreur ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. Si le problème persiste, contactez le service client de SOEHNLE.

Comment nettoyer le brassard du tensiomètre ?

Essuyez le brassard avec un chiffon humide et évitez d'utiliser des produits chimiques agressifs. Ne pas immerger le brassard dans l'eau.

Le SOEHNLE Systo Monitor Connect 400 est-il compatible avec les appareils iOS et Android ?

Oui, le tensiomètre est compatible avec les appareils iOS et Android, tant que vous avez téléchargé l'application SOEHNLE.

Quelle est la durée de vie des piles du tensiomètre ?

La durée de vie des piles dépend de l'utilisation, mais en général, elles peuvent durer de 6 à 12 mois avec une utilisation normale.

Comment calibrer le SOEHNLE Systo Monitor Connect 400 ?

Le tensiomètre est pré-calibré en usine. Si vous pensez qu'il nécessite un recalibrage, consultez le manuel ou contactez le service client.

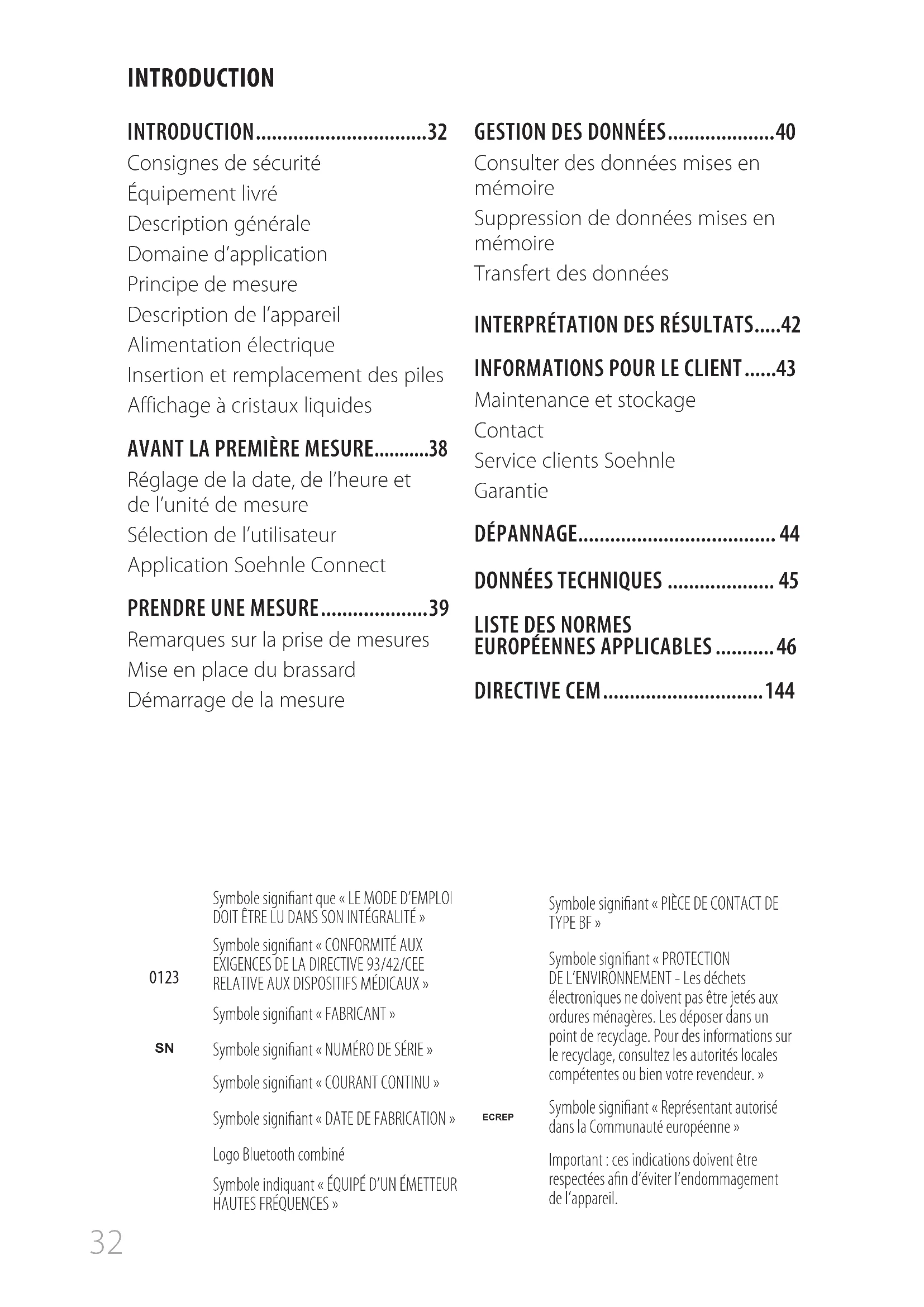

MODE D'EMPLOI Systo Monitor Connect 400 SOEHNLE

Consignes de sécurité Équipement livré Description générale Domaine d'application Principe de mesure Description de l'appareil Alimentation électrique Insertion et remplacement des piles Affichage à cristaux liquides

AVANT LA PREMIÈRE MESURE......38

Réglage de la date, de l'heure et de l'unité de mesure Sélection de l'utilisateur Application Soehnle Connect

PRENDRE UNE MESURE......39

Remarques sur la prise de mesures Mise en place du brassard Démarrage de la mesure

Consulter des données mises en mémoire Suppression de données mises en mémoire Transfert des données

INTERPRÉTATION DES RÉSULTATS.....42

Symbole signifiant que « LE MODE D'EMPLOI DOIT ÊTRE LU DANS SON INTÉGRALITÉ » 0123 Symbole signifiant « CONFORMITÉ AUX EXIGENCES DE LA DIRECTIVE 93/42/CEE RELATIVE AUX DISPOSITIFS MÉDICAUX » Symbole signifiant « FABRICANT »

SN Symbole signifiant « NUMÉRO DE SÉRIE » Symbole signifiant « COURANT CONTINU » Symbole signifiant « DATE DE FABRICATION » Logo Bluetooth combiné Symbole indiquant « ÉQUIPÉ D'UN ÉMETTEUR HAUTES FRÉQUENCES »

Symbole signifiant « PIÈCE DE CONTACT DE TYPE BF »

Symbole signifiant « PROTECTION DE L'ENVIRONNEMENT - Les déchets électroniques ne doivent pas être jetés aux ordures ménagères. Les déposer dans un point de recyclage. Pour des informations sur le recyclage, consultez les autorités locales compétentes ou bien votre revendeur. »

ECREP

Symbole signifiant « Représentant autorisé dans la Communauté européenne »

Important : ces indications doivent être respectées afin d'éviter l'endommagement de l'appareil.

REMARQUES IMPORTANTES ! À CONSERVER IMPÉRATIVEMENT !

Lisez avec attention le mode d'emploi dans son intégralité, et en particulier les consignes de sécurité, avant d'utiliser l'appareil et conservez ce mode d'emploi pour le consulter ultérieurement. Si vous cédez l'appareil à une autre personne, remettez-lui également le présent mode d'emploi. Le non-respect de cette consigne peut entraîner des blessures ou des dégâts sur l'appareil.

Remarques sur l'utilisation

• L'appareil est destiné à mesurer et à surveiller la pression artérielle par l'utilisateur lui-même. Les diagnostics ne peuvent être établis que par un médecin.
• L'utilisateur est tenu de vérifier la sécurité de fonctionnement de l'appareil ainsi que son état correct avant de l'utiliser. L'utilisation continue d'un appareil endommagé peut entraîner des blessures et des résultats de mesure incorrects, voire présenter un grave danger. Si vous avez des problèmes techniques avec cet appareil, merci de vous adresser au SERVICE CLIENTS de Soehnle. N'ouvrez ou ne réparez jamais l'appareil vous-même.
• L'appareil est conçu pour une utilisation par des adultes. L'appareil ne doit pas être utilisé par les femmes enceintes ou pour lesquelles il existe une suspicion de grossesse. Cet appareil doit être utilisé uniquement dans le but décrit dans le présent mode d'emploi. Le fabricant rejette toute responsabilité pour les dommages dus à une utilisation inappropriée.

• L'appareil est uniquement destiné à une utilisation privée.

• L'appareil doit être utilisé uniquement sur les bras, et sur aucun autre membre.

• Si vous êtes sous traitement médicamenteux, consultez votre médecin pour connaître le meilleur moment de la journée pour prendre votre tension.
• Si l'appareil est utilisé pour prendre la tension de patients souffrant de troubles étendus d'arythmie, comme les extrasystoles d'oreillettes ou de ventricules, les meilleurs résultats pouvant être obtenus présentent souvent des écarts. Discutez des résultats avec votre médecin.
• Si la pression du brassard est supérieure à 40 kPa (300 mmHg), l'appareil évacue automatiquement de l'air. Si le brassard ne diminue pas la pression en présence d'une pression supérieure à 40 kPa (300 mmHg), retirez le brassard du bras et appuyez sur le bouton MARCHE/ARRÊT pour empêcher qu'il continue de se gonfler.
• L'appareil n'est pas un appareil de catégorie AP ou APG.
• Pour éviter les mesures erronées, il ne doit pas y avoir de signaux perturbateurs produits par de forts champs électromagnétiques ni de perturbations rapides transitoires.

FR

• L'appareil n'est pas adapté pour surveiller de manière continue la pression artérielle en cas d'urgence médicale. Il peut gêner la circulation sanguine.
• La matière du brassard est certifiée et répond aux exigences de l'ISO 10993-5:2009 et de l'ISO 10993-10:2010. Il ne provoque aucune irritation cutanée ni autre réaction.
• Utiliser uniquement les ACCES-SOIRES et pièces amovibles autorisés par le fabricant. Sinon, l'utilisateur et l'appareil sont exposés à des dangers.
• Merci d'informer sans attendre le service clients de Soehnle en cas d'états de fonctionnement ou d'évènements inattendus.
• L'adaptateur optionnel fait partie du « DISPOSITIF MÉDICAL ÉLEC-TRIQUE »
• La fiche/les broches de la fiche de l'adaptateur isolent l'appareil de l'alimentation électrique du secteur. Ne placez pas l'appareil dans une position où il est difficile de débrancher de l'alimentation électrique.
• Conserver l'appareil hors de portée des enfants en bas âge/des animaux domestiques pour leur éviter d'inhaler ou d'ingérer de petites pièces. Le câble présente un risque d'étranglement.
• Entre deux utilisations, les dispositifs médicaux électriques stockés à la température de stockage minimale doivent être préchauffés pendant au moins 30 minutes avant d'être opérationnels. Entre deux utilisations, les dispositifs médicaux électriques

stockés à la température de stockage maximale autorisée doivent être refroidis pendant au moins 30 minutes avant d'être opérationnels.

• Soyez impérativement attentifs à toute perturbation éventuelle de la circulation sanguine ou à une blessure éventuelle du patient.
• Ne pas appliquer le brassard sur une blessure, car cela risquerait de l'aggraver.
• Ne pas gonfler le brassard sur le même bras où se trouvent déjà d'autres dispositifs médicaux électriques.
• Veillez à ce que l'utilisation de l'appareil ne perturbe pas trop longtemps la circulation sanguine.
• Évitez de pincer ou d'étrangler le flexible de raccordement.
• Le tensiomètre a été testé cliniquement et est conforme aux exigences de l'EN 1060-4:2004.

△

Remarques concernant la maintenance et l'entretien

• N'effectuez pas l'étalonnage lorsque l'appareil est en cours d'utilisation.
• Pour garantir un fonctionnement fiable de l'appareil, nous recommandons de le soumettre à un contrôle d'étalonnage tous les deux ans en conformité avec le §14 de l'ordonnance allemande MPBetriebV. Nous recommandons de vérifier les performances de l'appareil tous les deux ans et après un contrôle d'étalonnage et des réparations au moins par un contrôle du respect des exigences de limites d'erreur pour l'affichage de la pression et par

un contrôle d'étanchéité du brassard (contrôle à au moins à 50 mmHg et 200 mmHg).

• Le contrôle d'étalonnage doit être effectué par un contrôleur ou organisme de contrôle habilité.
• Nous recommandons de nettoyer l'appareil et le brassard uniquement à l'aide d'un chiffon doux.

Remarques sur le rangement

- Quand l'appareil n'est pas utilisé, ranger l'appareil et l'adaptateur dans un lieu sec et les protéger de la chaleur, des fibres et des peluches, de la poussière ainsi que des rayons directs du soleil. Ne pas poser d'objets lourds sur la boîte de rangement.

Remarques sur l'utilisation à piles

• Ne pas mélanger piles neuves et piles usagées.
• Ne pas utiliser différents types de piles en même temps.
• Ne pas jeter les piles au feu. Les piles peuvent exploser ou fuir. Retirer les piles si l'appareil n'est pas utilisé pendant une longue période.

Remarques sur la mise au rebut

Élimination des piles, directive CE 2008/12/CE

Les piles et les batteries ne doivent pas être jetées aux ordures ménagères. Vous devez rapporter vos piles ou batteries usagées aux points de collecte publics de votre commune ou à n'importe quel point de vente de piles similaires.

Élimination des produits électriques et électroniques, directive CE 2012/19/EU

Ce produit ne doit pas être assimilé à un déchet ménager normal, mais doit être apporté à un point de collecte spécialisé dans le recyclage des appareils électriques et électroniques usagés. Pour plus d'informations, contactez votre commune, la déchetterie communale ou le magasin où vous avez acheté le produit.

Déclaration de conformité

0123

Cet appareil est conforme aux exigences fondamen- tales et autres dispositions applicables de la directive 93/42/CEE.

Équipement livré

1 tensiomètre Systo Monitor Connect 400
1 brassard (22 - 42 cm)
4 piles alcalines AAA 6 V CC
1 mode d'emploi

L'adaptateur secteur n'est PAS fourni. Il est disponible séparément. Pour plus d'informations à ce sujet, voir « Alimentation en énergie ».

Description générale

Nous vous remercions d'avoir choisi le tensiomètre pour bras Systo Monitor Connect 400 de Soehnle.

Les mesures effectuées avec le Systo Monitor Connect 400 de Soehnle sont semblables à celles réalisées par un personnel professionnel.

Le présent mode d'emploi contient des consignes importantes sur la sécurité et l'entretien de l'appareil, et explique en outre point par point comment utiliser correctement l'appareil.

Domaine d'application

Le tensiomètre numérique Systo Monitor Connect 400 de Soehnle est destiné à mesurer la pression artérielle et la fréquence cardiaque sur les bras supérieurs d'une circonférence de 22 cm – 42 cm.

L'appareil est adapté uniquement à une utilisation en intérieur et sur des adultes.

Principe de mesure

Ce dispositif mesure la pression sanguine par la méthode oscil-lométrique. Avant chaque mesure, un « point zéro » est défini qui correspond à la pression de l'air.

Ensuite, le dispositif gonfle le brassard. Il détecte les battements du cœur, les variations de la pression du pouls grâce auxquelles il est possible de déterminer la pression sanguine systolique et diastolique et le pouls.

Description de l'appareil

Merci d'ouvrir le rabat de couverture pour le consulter.

A Brassard
B Flexible d'air
C Affichage à cristaux liquides
D Pompe
E Branchement pour fiche secteur
F Compartiment pour les piles
G Touche Enregistrer (Q)
H Touche Réglages (◇)
1 Touche Marche/Arrêt ( ∅START )

Alimentation électrique

1. Sur piles :

4 piles alcalines AAA 6 V CC

2. Utilisation avec l'adaptateur électrique optionnel : 6 V=1 A

Merci d'utiliser uniquement l'adaptateur autorisé par le fabricant. Disponible séparément (réf. 89165/5).

Insertion et remplacement des piles

1. Ouvrir le compartiment des piles.
2. Insérer les piles. Respecter la polarité.
3. Refermer le couvercle du compartiment des piles.

Affichage à cristaux liquides

Symbole Désignation Explication
SYS	Pression sanguine systolique	Valeur de pression sanguine supérieure
DIA	Pression sanguine diastolique	Valeur de pression sanguine inférieure
PUL /min	Affichage du pouls Pouls	en battements par minute
	Symbole de diminution de la pression	L'air est expulsé du brassard
	Mémoire Indique que l'appareil est en mode Mise en mémoire
kPa	kPa	Unité de mesure de la pression sanguine (1 kPa = 7,5 mmHg, voir page 38)
mmHg	mmHg	Unité de mesure de la pression sanguine (1 mmHg = 0,133 kPa, voir page 38)
	Indication du niveau des piles	Indique le niveau de charge des piles
	Irrégularités du pouls Irregularités du pouls détectées pendant la mesure
	Niveau de pression sanguine	Indique le niveau de la pression sanguine (selon l'échelle de l'OMS, voir page 42)
BB/BB	Heure actuelle Année/mois/jour, heures/minutes
	Pulsations cardiaques	Le tensiomètre mesure les pulsations cardiaques pendant la prise de la tension
	Utilisateur 1 Profil d'utilisateur actif (Utilisateur 1)
	Utilisateur 2 Profil d'utilisateur actif (Utilisateur 2)
	Indication de mouvement	Indique les mouvements qui affectent la précision de la mesure
AVG	Moyenne	Pression sanguine moyenne
	Symbole Bluetooth Indique que Bluetooth est activé
	Transfert des données	Indique qu'aucune donnée n'a été transmise au smartphone

FR

FR

Réglage de la date, de l'heure et de l'unité de mesure

La date et l'heure doivent être réglées avant d'utiliser le tensiomètre pour pouvoir horodater chaque valeur de mesure qui sera enregistrée.

1. Quand l'appareil est éteint, appuyer sur la touche (○) pour affi cher l'heure. Ensuite, appuyer sur la touche (○) et la maintenir enfoncée pour pouvoir régler l'année.
2. Appuyer sur la touche (♀) pour modifi er le [CHIFFRE DE L'ANNÉE]. Chaque pression ajoute une année.
3. Lorsque l'année est réglée, appuyer sur la touche (○) pour enregistrer et continuer.
4. Répétez les étapes 2 et 3 pour régler [MOIS], [JOUR], [HEURES], [MINUTES] et pour régler [UNITÉ DE MESURE].

Vous pouvez choisir entre les unités de mesure « kPA » (kilopascals) ou « mmHg » (millimètres de mercure), sachant que le mmHg et l'unité la plus couramment utilisée pour mesurer la pression sanguine.

1. Après le réglage de l'unité de mesure, l'affi chage à cristaux liquides affi che d'abord « done » (Terminé), puis tous les réglages que vous avez eff ectués, puis s'éteint.

Sélection de l'utilisateur

Il est possible de créer deux utilisateurs au total. Pour chaque utilisateur, il est possible d'enregistrer 60 jeux de données.

1. Quand l'appareil est éteint, appuyer sur la touche ( 🔒) et la maintenir enfoncée pour paramétrer l'utilisateur. Le symbole d'utilisateur ( 🔒) clignote.
2. Appuyer une nouvelle fois sur la touche (Q) pour choisir entre Utilisateur 1, Utilisateur 2 ou « Guest » (Invité).

En mode invité, les mesures ne sont ni enregistrées, ni transmises.

1. Confirmer l'utilisateur sélectionné en appuyant sur la touche (○). L'utilisateur et « done » s'affi chent, puis l'écran s'éteint.

Pour pouvoir profi ter de toutes les fonctions de votre Systo Monitor Connect 400, il est recommandé de connecter l'appareil à l'application Soehnle Connect avant la première mesure.

1. Téléchargez et installez sur votre smartphone ou votre tablette l'application Soehnle Connect gratuite. Pour ce faire, scannez le code QR pour accéder directement à l'application. Sinon, vous pouvez également trouver l'application sur Google Play ou sur l'App Store.

1. Activez Bluetooth sur votre

smartphone ou votre tablette et démarrez l'application Soehnle Connect. Lorsque vous démarrez l'application pour la première fois, vous êtes automatiquement guidé dans le processus de connexion à un appareil Soehnle.

Si vous avez déjà utilisé l'application Soehnle Connect, pour vous connecter, allez dans le « Menu principal », appuyez sur « Mes appareils » puis sur « Ajouter un appareil ».

Compatibilité

L'application Soehnle Connect est compatible avec Google Fit® et Apple Health®.

Remarques sur la prise de mesures

Les mesures peuvent fournir des résultats non précis dans les circonstances suivantes :

• dans l'heure qui suit l'ingestion d'un repas ou d'une boisson ;
• juste après l'ingestion d'un thé, d'un café ou après avoir fumé ;
• dans les 20 minutes qui suivent un bain ;
• quand le sujet parle ou bouge les doigts ;
• dans un environnement où il fait très froid ;
• quand le sujet a très envie d'uriner.
• Avant de prendre la tension, reposez-vous pendant 5 minutes.
• Entre deux mesures, patientez au moins 3 minutes. Cela permet au sang de circuler à nouveau normalement dans le bras.

- Pour pouvoir comparer fiablement différentes valeurs mesurées, essayez de toujours prendre les mesures dans les mêmes circonstances. Par exemple, prenez la tension chaque jour à la même heure sur le même bras dans la position que vous a expliquée le médecin.

Mise en place du brassard

1. Placez le brassard sur le bras supérieur puis tournez le flexible vers le côté en direction de l'intérieur du bras, sur une même ligne avec l'auriculaire. Vous pouvez également aligner le repère de l'artère de sorte qu'il se retrouve au-dessus de la plus grosse artère (à l'intérieur du bras). Pour trouver la plus grosse artère, placez 2 doigts à environ 2 cm au-dessus du pli du coude sur la face intérieure de votre bras gauche. Observez où le pouls est sensiblement le plus fort. C'est là que se trouve la plus grosse artère (Fig. 1)

2. Le brassard doit être bien serré mais pas trop. Il doit encore être possible d'insérer un doigt entre le brassard et le bras. (Fig. 2)

3. Asseyez-vous confortablement et posez le bras qui servira pour la prise de tension sur une surface plane.

Avant de commencer la mesure, asseyez-vous confortablement : ne croisez pas les jambes, posez la plante des pieds au sol et appuyez le dos et le bras sur une surface de soutien.

4. Pour les utilisateurs qui ont une pression sanguine élevée :

Le milieu du brassard doit se situer à hauteur de l'oreillette droite (Fig. 3).

Démarrage de la mesure

1. Quand le tensiomètre est éteint, allumez-le en appuyant sur la touche ( ∅START ). L'appareil effectue la mesure.

2. Un étalonnage à zéro de l'appareil est d'abord effectué.

3. Ensuite, l'appareil pompe de l'air dans le brassard et mesure la pression sanguine ainsi que le pouls.

Vous pouvez interrompre la mesure à tout moment en appuyant sur la touche (START)

- Une fois la mesure terminée, l'air est expulsé du brassard et les valeurs mesurées s'affichent. Elles sont ensuite automatiquement affectées à l'utilisateur sélectionné puis enregistrées. L'année, le jour et l'heure s'affichent en alternance.

1. Pour éteindre l'appareil, appuyez sur la touche ( 1START ). L'appareil s'éteint automatiquement au bout d'1 minute.

Consulter des données mises en mémoire

1. Allumez le tensiomètre en appuyant sur (Q). La valeur moyenne des trois derniers jeux de données s'affiche.

2. Appuyez sur la touche (♀) ou (♂) pour accéder au jeu de données souhaité. Pendant le défilement, vous voyez en haut à droite de l'écran le numéro du jeu de données affiché et le nombre total de mesures enregistrées.

Si vous laissez un jeu de données affiché à l'écran, la date et l'heure de la mesure s'affichent également. Ils défilent automatiquement.

1. Si vous souhaitez consulter les jeux de données d'un autre utilisateur, appuyez d'abord sur la touche (START) pour éteindre l'appareil si le tensiomètre est toujours en mode « Consulter la mémoire ».

Appuyez sur la touche (✗) et maintenez-la enfoncée pour accéder au mode « Sélectionner un utilisateur ». Appuyez une nouvelle fois sur la touche (✗) pour choisir entre l'Utilisateur 1 et l'Utilisateur 2. Avec la touche (✗), validez l'utilisateur, appuyez sur (✗) pour afficher les jeux de données de l'utilisateur sélectionné.

Le jeu de données actuel (1) s'affiche en premier. Chaque nouvelle mesure est mémorisée comme jeu de données (1). Les autres jeux de données sont décalés d'un chiffre (2 devient 3 etc.) et le dernier jeu de données (60) disparaît de la liste.

Suppression de données mises en mémoire

Si une mesure n'a pas été effectuée correctement, vous pouvez effacer tous les résultats de mesure de l'utilisateur concerné comme suit.

1. Maintenez la touche (♀) enfoncée pendant env. 3 secondes alors que le tensiomètre est en mode « Consulter la mémoire ». L'indication affichée « dEL ALL » (Supprimer tout) clignote, l'utilisateur sélectionné s'affiche.

Pour quitter le mode « Suppression » sans effacer de données, appuyez sur la touche (START)

1. Avec (○), validez la suppression, « Utilisateur+dEL done » s'affiche. Ensuite, le tensiomètre s'éteint automatiquement.

Transfert des données

Après chaque mesure, vos données personnelles de pression sanguine sont envoyées par Bluetooth à l'appareil mobile sur lequel vous avez installé l'application Soehnle Connect.

1. Après la mesure, le symbole Bluetooth (*) clignote en haut à droite sur l'écran. Lorsqu'une liaison a été établie avec votre appareil mobile, le symbole Bluetooth (*) reste allumé en continu.
2. Une fois que la connexion a bien été établie avec votre appareil mobile, les nouvelles données mesurées sont transmises.
3. Une fois le transfert terminé, le Systo Monitor Connect 400 affiche « done » à l'écran.

Si une erreur survient pendant le transfert des données, il est possible de renvoyer à nouveau toutes les données enregistrées (pour les deux utilisateurs). Pour ce faire, appuyez et maintenez appuyé le bouton Marche/Arrêt pendant 3 s jusqu'à ce que le symbole Bluetooth se mette à clignoter à l'écran. Répétez ensuite les étapes 2 et 3.

Qu'est-ce que la pression sanguine systolique et diastolique ?

Quand les ventricules se resserrent pour évacuer le sang du cœur, la pression sanguine atteint sa valeur maximale du cycle, appelée aussi valeur systolique. Quand les ventricules se détendent, la pression sanguine atteint la valeur la plus basse du cycle, appelée pression sanguine diastolique.

Comment les valeurs de pression sanguine sont-elles normalement classées ?

Voici la classification publiée en 1999 par l'Organisation Mondiale de la Santé (OMS) et l'International Society of Hypertension (ISH) :

Classification	SYS(mm HG)	DIA(mm HG)
HT sévère ≥ 180 ≥ 110
HT moyenne 160 – 179 100 – 109
HT légère 140 – 159 90 – 99
Normale supérieure 130 – 139 85 – 89
Normale 120 – 129 80 – 84
Optimale < 120 < 80
HT = hypertonie (pression sanguine élevée)

IMPORTANT

Seul un médecin est en mesure de déterminer dans quelle plage votre pression sanguine normale se situe. Consultez un médecin si les valeurs que vous obtenez se situent en dehors de cette plage.

Détection d'irrégularités du pouls

L'appareil détecte les irrégularités du pouls (rythme cardiaque irrégulier) lorsque les pulsations du cœur varient pendant la mesure de la pression sanguine systolique et diastolique. À chaque mesure, le tensiomètre enregistre les intervalles entre les pulsations et calcule la valeur moyenne. Lorsqu'une valeur moyenne est supérieure ou égale à 25 %, le signal d'avertissement de rythme cardiaque irrégulier s'affiche en même temps que le résultat de la mesure.

L'avertissement « Rythme cardiaque irrégulier » indique que pendant la mesure, un pouls irrégulier a été constaté dont le schéma ressemble à une arythmie cardiaque. Normalement, il n'y a PAS LIEU de s'inquiéter. Mais si le symbole s'affiche fréquemment, nous vous conseillons d'aller consulter un médecin. L'appareil ne remplace pas un examen cardiologique ; il sert à la détection précoce des irrégularités du pouls.

Maintenance et stockage

Pour vous assurer d'obtenir des résultats les plus précis possible avec cet appareil, merci de tenir compte des instructions suivantes :

• Stockez l'appareil dans un endroit sec et évitez de l'exposer aux rayons directs du soleil.
• Évitez tout contact avec l'eau. Le cas échéant, nettoyez-le avec un chiffon doux.
• Évitez les fortes secousses et les chocs.
• Ne stockez pas l'appareil dans un environnement poussiéreux ou à fortes variations de température.
• Ne nettoyez pas le brassard réutilisable à l'eau et ne le plongez pas dans l'eau.

Contact

Assistance téléphonique : 00 800 536 36 363 (gratuit) Du lundi au vendredi De 8 h à 18 h

Pour plus d'informations sur nos produits, consultez notre site

www.soehnle.com.

Distribution :

Soehnle est une marque de Leifheit AG, Leifheitstraße 1 56377 Nassau - Allemagne

Fabriqué par :

ECREP Représentant européen :

MDSS - Medical Device Safety Service GmbH, Schiffgraben 41, 30175 Hanovre - Allemagne

Garantie

Leifheit AG octroie deux années de garantie à partir de la date d'achat (ou en cas de commande, à partir de la réception de la marchandise) sur le présent produit de qualité. Toute réclamation en garantie doit être formulée immédiatement après la survenue du défaut et dans la période de garantie. La garantie porte sur les caractéristiques du produit. Sont exclus de la garantie :

1. les défauts liés à l'usure due à l'utilisation ou à d'autres origines naturelles ;
2. les dommages dus à une utilisation ou une manipulation inappropriée (p. ex. choc, coup, chute) ;
3. les dommages survenus suite au non-respect des instructions de service données.

En cas de recours à la garantie, Leifheit répare les pièces défectueuses ou remplace le produit en fonction de son appréciation. Si une réparation est impossible et si un produit identique de remplacement n'est plus commercialisé, vous recevrez en échange un produit d'une valeur la plus proche possible. En cas de recours à la garantie, aucun remboursement du prix d'achat n'est possible. En outre, cette garantie n'octroie aucun droit à des dommages-intérêts. Pour prétendre à la garantie, contactez le revendeur chez qui vous avez acheté le produit et présentez-lui le produit défectueux ainsi que la preuve d'achat (copie). Cette garantie est valable dans le monde entier. Vos droits légaux, en particulier vos droits à la garantie, ne sont pas limités par notre garantie.

FR

PANNE POINTS À VÉRIFIER REMÈDE
L'écran ne s'allume pas	Piles usées. Remplacer les	piles.
	Piles mal insérées. Insérer	correctement les piles.
	L'adaptateur de courant continu est mal branché.	Brancher correctement l'adaptateur de courant continu.
Lo + o s'affiche	Niveau des piles faible L'état de charge des piles est faible, il faut remplacer les piles.
L'affichage est faible ou lent	Le niveau des piles est faible.	Remplacer les piles.
E 1 s'affiche	Le brassard est trop ou pas assez serré.	Recommencez la mise en place du brassard ainsi que la mesure.
E 3 s'affiche	La pression dans le brassard est trop élevée.	Détendez-vous un moment et recommencez ensuite la mesure.
E 10 ou E 11 s'affiche	Le tensiomètre indique qu'il y a eu des mouvements pendant la mesure.	Les mouvements peuvent influencer la mesure. Détendez-vous un moment et recommencez ensuite la mesure.
E 20 s'affiche	Aucun signal de pouls n'a été détecté pendant la mesure.	Enlevez les vêtements sur le bras à mesurer et recommencez la mesure.
E 21 s'affiche	Impossible d'effectuer une mesure précise.	Détendez-vous un moment et recommencez ensuite la mesure.
EExx s'affiche	Présence d'une erreur d'étalonnage. (xx remplace un signal numérique tel que 01, 02, etc.)	Recommencez la mesure. Si le problème se produit à nouveau, contactez votre revendeur ou notre service clients pour obtenir de l'aide.
« Out » s'affiche	En dehors de la plage de mesure.	Détendez-vous un moment. Recommencez la mise en place du brassard ainsi que la mesure. Si le problème se produit à nouveau, consultez votre médecin.

Référence 68097 (modèle: TMB-1585-BT)
Alimentation en énergie	Sur piles : 4 piles alcalines AAA 6 V CCSur adaptateur secteur 6 V = 1 A(Utiliser uniquement l'adaptateur secteur recommandé.)
Mode d'affichage	Affichage à cristaux liquides (100 x 68 mm)
Mode de mesure	Méthode oscillographique
Plage de mesure	Pression théorique au brassard : 0 mmHg - 300 mmHg (0 kPa - 40 kPa) de pression de mesureSYS : 60 mmHg - 230 mmHg (8,0 kPa - 30,7 kPa)DIA : 40 mmHg - 130 mmHg (5,3 kPa - 17,3 kPa)Pulsations : (40 - 199) battements par minute
Précision	Pression : 5 °C - 40 °C à ± 3 mmHg (0,4 kPa) Valeur de pulsations à : ± 5 %
Conditions d'exploitation normales	Plage de température de +5 °C à +40 °CHumidité relative : ≤85 %Plage de pression de l'air : 86 kPa à 106 kPa
Conditions de stockage et de transport	Température : -20 °C à +60 °CHumidité relative : 10 % à 93 %Plage de pression de l'air : 50 kPa à 106 kPa
Circonférence du brassupérieur	22 cm - 42 cm
Poids env. .277 g (sans les piles et sans le brassard)
Dimensions extérieures	env. 154 mm × 106 mm × 57 mm
Accessoires 4 piles alcalines AAA
Mode de fonctionnement	Fonctionnement continu
Indice de protection	Pièce de contact de type BF
Protection contre l'infiltration d'eau	IP21 signifie que le tensiomètre est protégé contre les corps solides de 12,5 mm et plus, ainsi que contre les gouttes d'eau qui tombent à la verticale.
Classification des dispositifs	Mode alimentation sur pile : dispositif médical à alimentation interneMode alimentation sur adaptateur CA : dispositif médical de classe II
Version du logiciel V01
Bluetooth N module : AW 2540 MV 1
	Plage de hautes fréquences: 2402 MHz à 2480 MHzNiveau de puissance en sortie : -1 dBmTension d'alimentation : 2 V - 3,6 VPortée de la connexion : 10 mètres

AVERTISSEMENT : Il est interdit de procéder à des modifications sur l'appareil.

FR

Gestion des risques EN ISO 14971:2012 Dispositifs médicaux – Application de la gestion des risques aux dispositifs médicaux
Étiquetage EN 980:2008 Symboles utilisés pour l'étiquetage des dispositifs médicaux
Manuel de l'utilisateur	EN 1041:2008 Informations fournies par le fabricant de dispositifs médicaux
Exigences générales de sécurité	EN 60601-1:2006 Appareils électromédicaux - Partie 1 : exigences générales pour la sécurité de base et les performances essentielles - EN 60601-1-11:2015 Appareils électromédicaux - Partie 1-11 : Exigences générales pour la sécurité de base et les performances essentielles - Norme collatérale : Exigences pour les appareils électromédicaux et les systèmes électromédicaux utilisés dans l'environnement des soins à domicile
Compatibilité électromagnétique	EN 60601-1-2:2014 Appareils électromédicaux - Partie 1-2 : Exigences générales pour la sécurité de base et les performances essentielles - Norme collatérale : Compatibilité électromagnétique - Exigences et essais
Exigences de performance	EN ISO 81060-1:2012 Sphygmomanomètres non invasifs — Partie 1 : Exigences et méthodes d'essai pour type à mesurage non automatiqueEN 1060-3:1997+A2:2009 Tensiomètres non invasifs - Partie 3 : Exigences complémentaires concernant les systèmes électromécaniques de mesure de la pression sanguine
Enquête clinique EN 1060-4:2004 Tensiomètres non invasifs - Partie 4 : Procédures pour déterminer la précision de l'ensemble du système des tensiomètres non invasifs automatiques
Facilité d'utilisation EN 60601-1-6:2010 Appareils électromédicaux - Partie 1-6 : Exigences générales pour la sécurité de base et les performances essentielles - Norme collatérale : Facilité d'utilisationEN 62366:2008 Dispositifs médicaux - Application de l'ingénierie de l'aptitude à l'utilisation aux dispositifs médicaux
Processus de cylce de vie des logiciels	EN 62304:2006/AC:2008 : Logiciels de dispositifs médicaux - Processus du cycle de vie du logiciel
