Caractéristiques techniques	Platine disque avec entraînement par courroie, compatible avec les disques vinyles 33, 45 et 78 tours.
Dimensions	Dimensions compactes pour un usage domestique, facilitant le rangement.
Connectivité	Sortie RCA pour connexion à un amplificateur ou à des enceintes.
Utilisation	Facilité d'utilisation avec un bras de lecture ajustable et un plateau stable.
Maintenance	Nettoyage régulier de la surface et vérification de l'état de la courroie recommandés.
Sécurité	Utiliser sur une surface plane et stable pour éviter les vibrations.
Informations générales	Idéal pour les audiophiles et les amateurs de vinyles, offrant une expérience d'écoute authentique.

FOIRE AUX QUESTIONS - TD016 BIGBEN

Comment puis-je connecter ma platine disque BIGBEN TD016 à mes enceintes ?

Vous devez utiliser les câbles RCA fournis avec la platine. Branchez les prises RCA rouge et blanche aux sorties audio de la platine et connectez l'autre extrémité aux entrées de vos enceintes.

Pourquoi le son de ma platine disque est-il faible ?

Assurez-vous que le volume de la platine est réglé correctement et vérifiez également le volume de vos enceintes. Si le problème persiste, vérifiez les connexions des câbles RCA.

Comment changer la vitesse de lecture de ma platine disque ?

La platine BIGBEN TD016 dispose de réglages pour 33 et 45 tours par minute. Utilisez le commutateur situé près du moteur de la platine pour sélectionner la vitesse appropriée en fonction de votre disque.

Que faire si le bras de la platine ne se déplace pas correctement ?

Vérifiez que le bras n'est pas bloqué par un objet et que la platine est sur une surface plane. Si le problème persiste, il peut être nécessaire d'ajuster le contrepoids du bras.

Comment nettoyer le plateau de ma platine disque ?

Utilisez un chiffon doux et non pelucheux légèrement humide pour essuyer le plateau. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager la surface.

Pourquoi ma platine disque ne démarre-t-elle pas ?

Vérifiez que la platine est correctement branchée à une source d'alimentation et que le bouton d'alimentation est en position 'on'. Assurez-vous également que le bras est en position de lecture.

Comment puis-je remplacer la cellule de ma platine disque ?

Dévissez la cellule actuelle du bras de lecture, puis vissez la nouvelle cellule en suivant les instructions fournies avec celle-ci. Assurez-vous de bien aligner la cellule avec le bras.

Ma platine disque BIGBEN TD016 fait-elle du bruit pendant la lecture ?

Un bruit excessif peut être causé par une mauvaise installation du disque ou par des vibrations. Assurez-vous que le disque est bien positionné et que la platine est sur une surface stable.

MODE D'EMPLOI TD016 BIGBEN

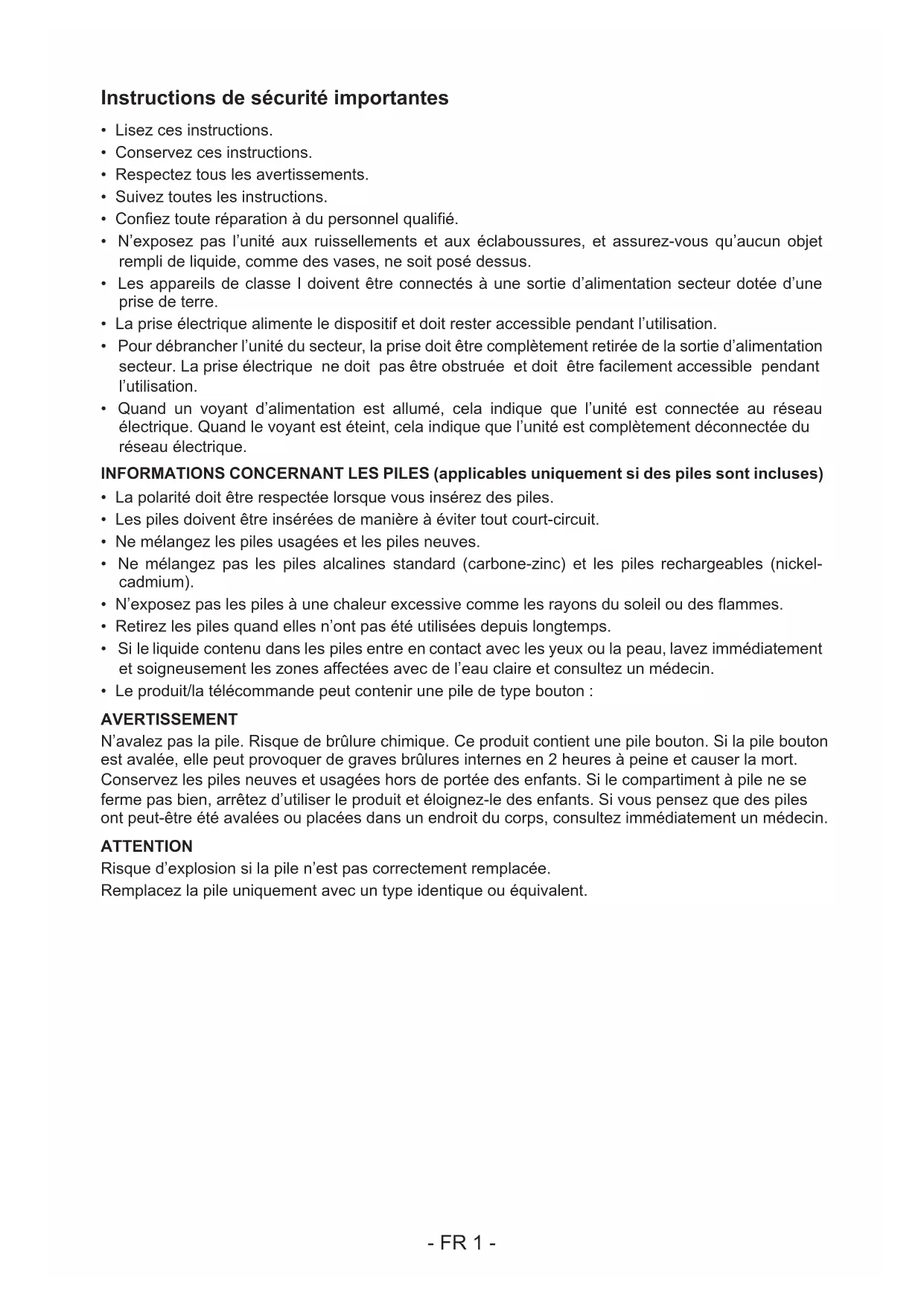

FR- FR 1 - Instructions de sécurité importantes

• Lisez ces instructions.

• Conservez ces instructions.

• Respectez tous les avertissements.

• Suivez toutes les instructions.

• Conez toute réparation à du personnel qualié.

• N’exposez pas l’unité aux ruissellements et aux éclaboussures, et assurez-vous qu’aucun objet rempli de liquide, comme des vases, ne soit posé dessus.

• Les appareils de classe I doivent être connectés à une sortie d’alimentation secteur dotée d’une prise de terre.

• La prise électrique alimente le dispositif et doit rester accessible pendant l’utilisation.

• Pour débrancher l’unité du secteur, la prise doit être complètement retirée de la sortie d’alimentation secteur. La prise électrique ne doit pas être obstruée et doit être facilement accessible pendant l’utilisation.

• Quand un voyant d’alimentation est allumé, cela indique que l’unité est connectée au réseau électrique. Quand le voyant est éteint, cela indique que l’unité est complètement déconnectée du réseau électrique. INFORMATIONS CONCERNANT LES PILES (applicables uniquement si des piles sont incluses)

• La polarité doit être respectée lorsque vous insérez des piles.

• Les piles doivent être insérées de manière à éviter tout court-circuit.

• Ne mélangez les piles usagées et les piles neuves.

• Ne mélangez pas les piles alcalines standard (carbone-zinc) et les piles rechargeables (nickel- cadmium).

• N’exposez pas les piles à une chaleur excessive comme les rayons du soleil ou des ammes.

• Retirez les piles quand elles n’ont pas été utilisées depuis longtemps.

• Si le liquide contenu dans les piles entre en contact avec les yeux ou la peau, lavez immédiatement et soigneusement les zones affectées avec de l’eau claire et consultez un médecin.

• Le produit/la télécommande peut contenir une pile de type bouton : AVERTISSEMENT N’avalez pas la pile. Risque de brûlure chimique. Ce produit contient une pile bouton. Si la pile bouton est avalée, elle peut provoquer de graves brûlures internes en 2 heures à peine et causer la mort. Conservez les piles neuves et usagées hors de portée des enfants. Si le compartiment à pile ne se ferme pas bien, arrêtez d’utiliser le produit et éloignez-le des enfants. Si vous pensez que des piles ont peut-être été avalées ou placées dans un endroit du corps, consultez immédiatement un médecin. ATTENTION Risque d’explosion si la pile n’est pas correctement remplacée. Remplacez la pile uniquement avec un type identique ou équivalent.- FR 2 -

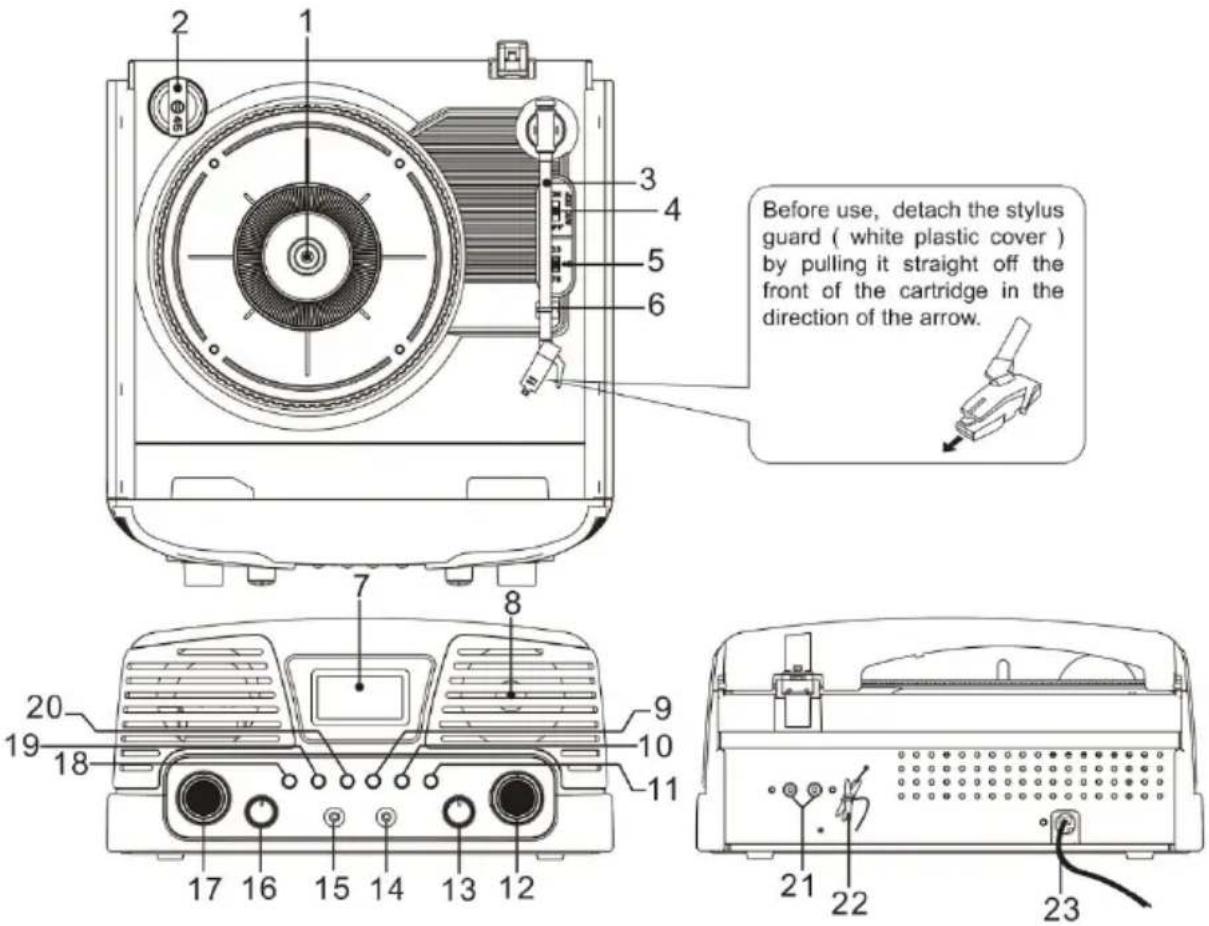

Avant l’utilisation, enlevez la protection de la cellule (capuchon en plastique blanc) en la tirant vers l’avant hors de la tête de lecture dans le sens de la èche.

1. Platine tourne-disque

2. Adaptateur 45 tr/min

4. Arrêt automatique (Marche / Arrêt)

5. Sélecteur de vitesse (33, 45, 78 tr/min)

9. Bouton de mémoire

10. Réglage de l’horloge

11. Amplication des basses (Marche / Arrêt)

12. Bouton de réglage des stations

14. Prise d’entrée Aux

16. Bouton des fonctions ARRÊT / Phono / Tuner

17. Contrôle du volume (Min

19. Mémorisation + des stations de radio

20. Mémorisation – des stations de radio

1. Réglez le bouton des FONCTIONS (16) en position TUNER.

2. Appuyez sur AUTO SCAN (BALAYAGE AUTOMATIQUE) (18) pour rechercher automatiquement

les stations de radio durant 3 minutes. L’écran afche les chiffres et les numéros des stations. Une fois la recherche terminée, l’unité enregistrera 20 stations de radio au maximum.

3. Appuyez sur PRESET + (19) et PRESET – (20) pour écouter la station désirée.

B) Réglage des stations de radio

1. Réglez le bouton des FONCTIONS (16) en position TUNER.

2. Réglez la station de radio souhaitée en tournant le bouton de réglage des stations (12).

3. Pour ajuster le signal de radio, tournez le bouton de réglage des stations par intervalles de

0,1 MHz pour ajuster la réception.

4. Réglez le niveau du VOLUME (17) jusqu’au niveau désiré.

5. Réglez le bouton des FONCTIONS en position OFF (ARRÊT) pour éteindre la radio.

C) Mémorisation des stations dans les positions P01 à P20

1. Réglez le bouton des FONCTIONS (16) en position TUNER.

2. Réglez la fréquence sur la station radio désirée.

3. Appuyez sur le bouton de MEMOIRE (9). Le numéro de la position en cours clignote à l’écran,

par exemple ‘P01, P02… P20’.

4. Appuyez sur PRESET + ou – (19, 20) pour sélectionner le numéro de la station.

5. Appuyez de nouveau sur le bouton de MEMOIRE pour sauvegarder la station.

6. Appuyez sur PRESET + (19) et PRESET – (20) pour sélectionner et écouter une station de

radio mémorisée. ANTENNE Déployez le l d’antenne pour optimiser la réception. Il sera peut-être nécessaire de tourner ou de changer la position de l’unité pour améliorer la réception.

2. Appuyez sur le bouton RÉGLAGE DE L’HORLOGE (10) et maintenez-le pressé durant 3 secondes.

3. Appuyez sur PRESET + ou – (19, 20) pour sélectionner le format d’afchage de l’heure (12 heures

ou 24 heures). Appuyez sur le bouton RÉGLAGE DE L’HORLOGE pour conrmer le format horaire et régler l’heure en cours.

4. Appuyez sur PRESET + ou – pour régler les heures. Appuyez sur le bouton RÉGLAGE DE

L’HORLOGE pour conrmer les heures et régler les minutes.

5. Appuyez sur PRESET + ou – pour régler les minutes et appuyez sur le bouton RÉGLAGE DE

L’HORLOGE pour conrmer les minutes et terminer le réglage de l’horloge.- FR 4 - II - FONCTIONNEMENT DE LA PLATINE TOURNE-DISQUE Avant l’utilisation, veuillez vous assurer de : - soulever le couvercle anti-poussière. - détacher la virole du bras de lecture et retirez le protecteur de la cellule. A) Ecoute de disques

1. Réglez le bouton des FONCTIONS (16) en position PHONO.

2. Placez un disque sur la platine, en le plaçant sur l’axe central. Placez l’adaptateur pour 45 tours

sur l’axe central lors de la lecture de disques de 45 tours.

3. Réglez le sélecteur de VITESSE (5) sur 33, 45 ou 78 tr/min selon le disque.

4. Enlevez la virole du bras de lecture et retirez le capuchon de protection de la cellule.

5. Levez le bras de lecture du support.

6. Placez le bras de lecture dans la position désirée au-dessus du disque.

7. Baissez le bras de lecture sur le disque pour démarrer la lecture.

8. Lorsque le disque est terminé, le bras de lecture s’arrêtera automatiquement. Soulevez le bras

de lecture du disque et replacez-le sur le support.

9. Pour arrêter manuellement la lecture du disque, levez le bras de lecture du disque et remettez-

10. Réglez le sélecteur d’ARRÊT AUTOMATIQUE (4) en position ON (ACTIVÉ) pour utiliser la

fonction d’arrêt automatique.

11. En position ON (ACTIVÉ), les disques de 33 tours s’arrêteront automatiquement lorsque la

lecture du disque est terminée.

12. Les disques de 45 et 78 tours peuvent mettre en lecture toute la chanson lorsque la fonction

d’arrêt automatique est OFF (DÉSACTIVÉE). Remarque : N’arrêtez pas et ne tournez pas la platine avec les mains. Déplacer ou secouer la platine sans attacher la virole du bras de lecture pourrait endommager le bras de lecture. Replacez le capuchon de protection sur la cellule lorsqu’elle n’est pas utilisée. B) Sélection de la fonction OFF / PHONO / TUNER Tournez le bouton des fonctions OFF/ Phono / Tuner (16) et maintenez ce bouton enfoncé durant 3 secondes pour permuter entre OFF / PHONO et TUNER. CONNEXION LINE-OUT Vous pouvez connecter l’appareil à des haut-parleurs externes (4 ohms) par les prises de sortie L (gauche) et R (droite) (les haut-parleurs externes ne sont pas inclus). Remarque : Le son sera toujours émis des haut-parleurs originaux, même si des haut-parleurs externes sont connectés. ÉCOUTEURS Vous pouvez brancher un casque stéréo (non inclus) pourvu d’une prise de 3,5 mm et d’une impédance de 8 ohms ou supérieure dans la prise de casque (15). Lorsque vous branchez vos écouteurs, le son des haut-parleurs sera automatiquement désactivé.

AVERTISSEMENT : UTILISATION DES ÉCOUTEURS

Veuillez éviter une écoute prolongée à un volume très élevé avec des écouteurs. Si des bourdonnements se produisent dans vos oreilles, réduisez le volume ou éteignez votre appareil. Un volume trop élevé peut endommager vos tympans et causer une décience auditive partielle ou permanente. Si vos oreilles vous font mal, veuillez contacter un médecin.- FR 5 -

AMPLIFICATION DES BASSES

Appuyez une fois sur le bouton AMPLIFICATION DES BASSES (11) pour le mettre en position ON (MARCHE) pour écouter un son avec davantage de basse. SPÉCIFICATIONS Alimentation : CC 230V – 50Hz Consommation électrique : 13W Échelle de fréquences radio FM 87.5 – 108 MHz REMARQUE : Lorsqu’il n’y a pas de sortie audio, l’appareil se met automatiquement en mode de veille après un certain temps an d’économiser l’énergie. Il peut être mis à nouveau en marche en utilisant le bouton des fonctions OFF / PHONO / TUNER. Ne jetez pas les appareils électriques et électroniques avec les déchets ordinaires.

• Amenez-les à un point de collecte ofciel.

• Certains composants de ces appareils peuvent être dangereux pour la santé et l’environnement. Importé par BIGBEN INTERACTIVE SA 396, Rue de la Voyette
