TD114 - Platine_disque BIGBEN - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de produit	Platine disque
Vitesse de lecture	33 1/3 et 45 tours/minute
Type de cellule	Cellule MM (Moving Magnet)
Connectivité	Sortie RCA, USB
Fonctionnalités supplémentaires	Numérisation des vinyles, préamplificateur intégré
Dimensions	Dimensions compactes adaptées aux espaces réduits
Poids	Léger, facilitant le transport
Entretien	Nettoyage régulier de la cellule et du plateau
Sécurité	Utiliser sur une surface stable pour éviter les vibrations
Garantie	Vérifier les conditions auprès du revendeur

FOIRE AUX QUESTIONS - TD114 BIGBEN

Comment puis-je connecter ma platine disque BIGBEN TD114 à un amplificateur ?

Pour connecter votre platine disque BIGBEN TD114 à un amplificateur, utilisez un câble RCA. Branchez les prises RCA de la platine aux entrées correspondantes sur l'amplificateur. Assurez-vous que la platine est réglée sur 'phono' si nécessaire.

Que faire si le son de la platine disque est faible ?

Vérifiez d'abord que le volume de l'amplificateur est suffisamment élevé. Assurez-vous également que la cartouche et le diamant sont en bon état et correctement installés. Si le problème persiste, essayez de connecter la platine à une autre entrée de l'amplificateur.

La platine disque ne tourne pas, que dois-je faire ?

Vérifiez que la platine est correctement alimentée et que le câble d'alimentation est bien branché. Assurez-vous également que le plateau est bien positionné sur le moteur. Si le problème persiste, contactez le support technique.

Comment nettoyer la tête de lecture de ma platine disque ?

Utilisez un nettoyeur de tête de lecture spécialement conçu pour les platines disques. Appliquez-le délicatement sur la pointe de la tête de lecture en suivant les instructions du produit. Évitez tout contact direct avec les éléments sensibles.

La vitesse de lecture est incorrecte, que faire ?

Vérifiez que la courroie est correctement installée et en bon état. Si la vitesse est toujours incorrecte, utilisez un stroboscope pour calibrer la vitesse ou consultez le manuel d'utilisation pour des instructions spécifiques.

Est-il possible de remplacer la cartouche de la platine disque BIGBEN TD114 ?

Oui, la cartouche peut être remplacée. Assurez-vous de choisir une cartouche compatible avec votre modèle et suivez les instructions du manuel pour le remplacement.

Pourquoi le son grésille-t-il lors de la lecture ?

Le grésillement peut être causé par un problème de connexion, un câble défectueux ou une tête de lecture sale. Vérifiez toutes les connexions et nettoyez la tête de lecture si nécessaire.

Comment régler le contrepoids de la platine disque ?

Pour régler le contrepoids, dévissez-le légèrement et tournez-le jusqu'à ce que la force d'appui soit correcte, généralement entre 1,5 et 2 grammes. Consultez le manuel pour les spécifications exactes de votre cartouche.

Puis-je utiliser la platine disque sans amplificateur ?

Non, la platine disque BIGBEN TD114 nécessite un amplificateur pour fonctionner correctement, car elle n'a pas d'amplificateur intégré.

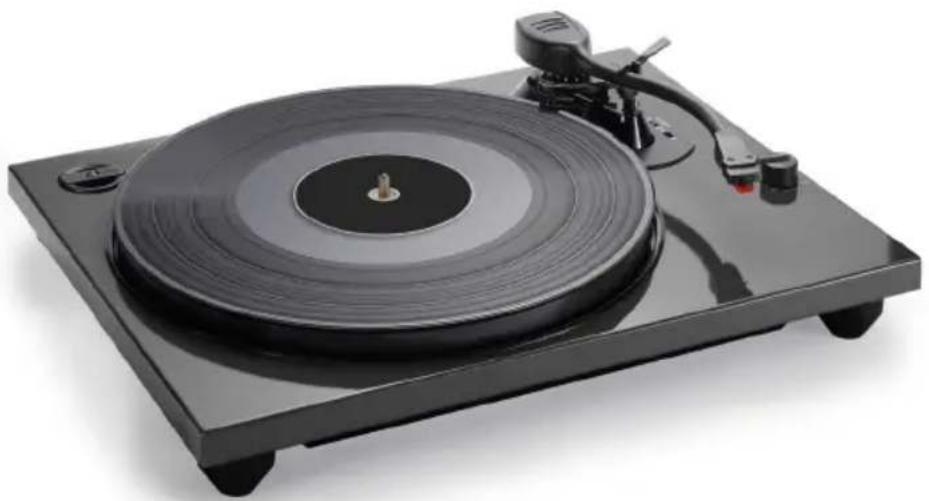

MODE D'EMPLOI TD114 BIGBEN

TD114 (Sans enceintes) / TD114 SPS (Avec enceintes)

PLATINE AVEC ENCODAGE PC ET SORTIE LINE OUT

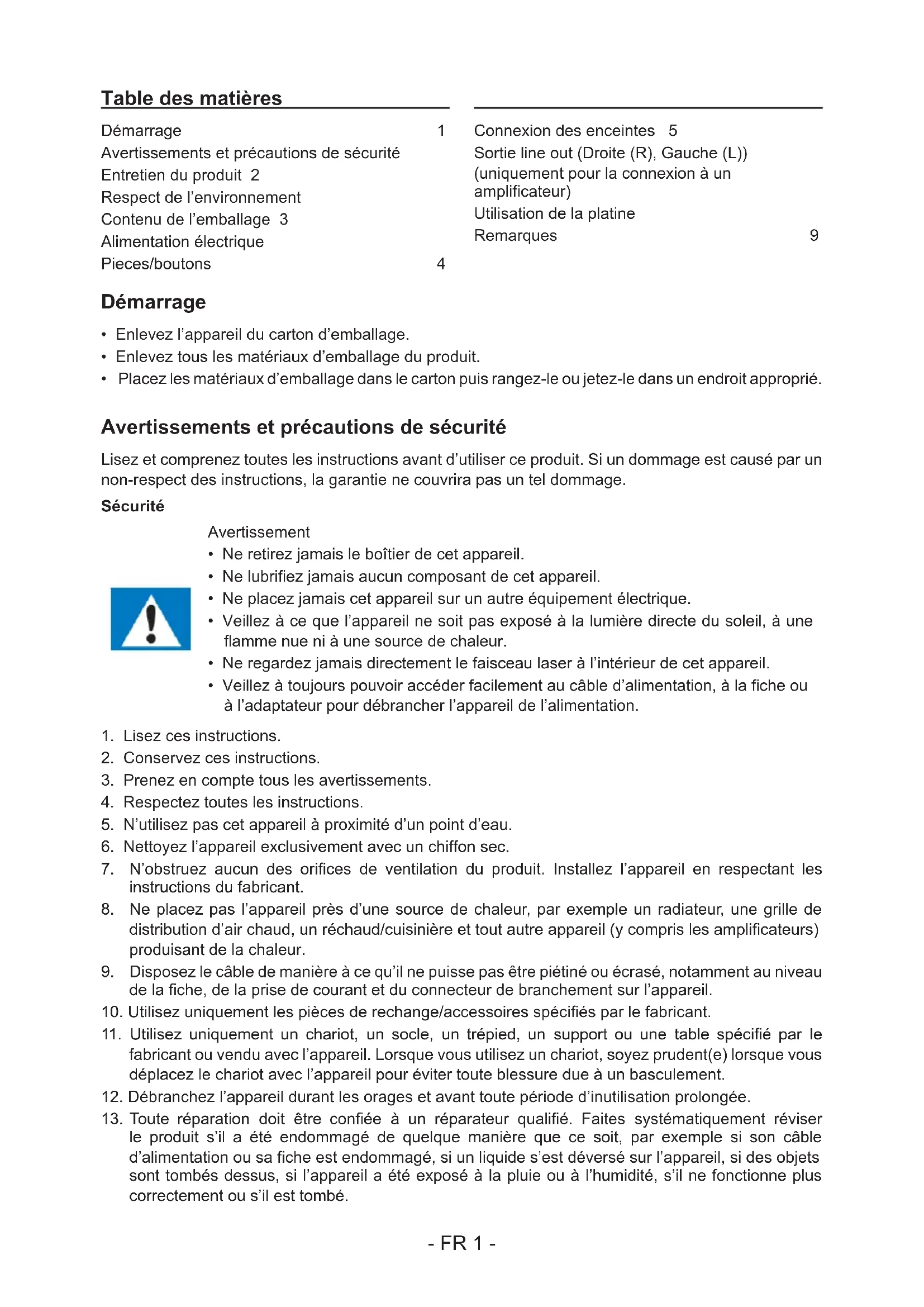

Démarrage	1
Avertissements et précautions de sécurité
Entretien du produit 2
Respect de l'environnement
Contenu de l'emballage 3
Alimentation électrique
Pieces/boutons	4

Connexion des enceintes 5Sortie line out (Droite (R), Gauche (L))(uniquement pour la connexion à un amplificateur)Utilisation de la platineRemarques

9

Démarrage

• Enlevez l'appareil du carton d'emballage.
• Enlevez tous les matériaux d'emballage du produit.
• Placez les matériaux d'emballage dans le carton puis rangez-le ou jetez-le dans un endroit approprié.

Avertissements et précautions de sécurité

Lisez et comprenez toutes les instructions avant d'utiliser ce produit. Si un dommage est causé par un non-respect des instructions, la garantie ne couvrira pas un tel dommage.

Sécurité

Avertissement

• Ne retirez jamais le boîtier de cet appareil.
• Ne lubrifiez jamais aucun composant de cet appareil.
• Ne placez jamais cet appareil sur un autre équipement électrique.
• Veillez à ce que l'appareil ne soit pas exposé à la lumière directe du soleil, à une flamme nue ni à une source de chaleur.
• Ne regardez jamais directement le faisceau laser à l'intérieur de cet appareil.
• Veillez à toujours pouvoir accéder facilement au câble d'alimentation, à la fiche ou à l'adaptateur pour débrancher l'appareil de l'alimentation.

1. Lisez ces instructions.
2. Conservez ces instructions.
3. Prenez en compte tous les avertissements.
4. Respectez toutes les instructions.
5. N'utilisez pas cet appareil à proximité d'un point d'eau.
6. Nettoyez l'appareil exclusivement avec un chiffon sec.
7. N'obstruez aucun des orifices de ventilation du produit. Installez l'appareil en respectant les instructions du fabricant.
8. Ne placez pas l'appareil près d'une source de chaleur, par exemple un radiateur, une grille de distribution d'air chaud, un réchaud/cuisinière et tout autre appareil (y compris les amplificateurs) produisant de la chaleur.

9. Disposez le câble de manière à ce qu'il ne puisse pas être piétiné ou écrasé, notamment au niveau de la fiche, de la prise de courant et du connecteur de branchement sur l'appareil.

10. Utilisez uniquement les pièces de rechange/accessoires spécifiés par le fabricant.

11. Utilisez uniquement un chariot, un socle, un trépied, un support ou une table spécifié par le fabricant ou vendu avec l'appareil. Lorsque vous utilisez un chariot, soyez prudent(e) lorsque vous déplacez le chariot avec l'appareil pour éviter toute blessure due à un basculement.

12. Débranchez l'appareil durant les orages et avant toute période d'inutilisation prolongée.

13. Toute réparation doit être confiée à un réparateur qualifié. Faites systématiquement réviser le produit s'il a été endommagé de quelque manière que ce soit, par exemple si son câble d'alimentation ou sa fiche est endommagé, si un liquide s'est déversé sur l'appareil, si des objets sont tombés dessus, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne plus correctement ou s'il est tombé.

14. L'appareil ne doit pas être exposé à des égouttements ou des éclaboussures.

15. Ne placez aucune source de danger sur l'appareil (par exemple, un objet rempli de liquide ou une bougie allumée).
16. Si la prise d'alimentation ou le coupleur de l'unité est utilisé comme système de déconnexion, le système de déconnexion doit rester facilement accessible.
17. Assurez-vous qu'il y a assez d'espace libre autour de l'appareil pour la ventilation.
18. Les piles (ou bloc de piles ou batterie) ne doivent pas être exposées à une chaleur excessive, comme la lumière du soleil, le feu, etc.

Entretien du produit

1. Débranchez toujours l'appareil avant de le nettoyer et quand vous ne l'utilisez pas.
2. N'écoutez pas la musique à un niveau sonore excessif, car cela pourrait provoquer une perte d'acuité auditive ou endommager l'appareil.
3. N'utilisez pas cet appareil dans un environnement humide ou mouillé.
4. Débranchez toujours l'appareil de la prise secteur avant de le nettoyer. Nettoyez le produit avec un chiffon doux, humide et sans ouate. N'utilisez pas de produit nettoyant agressif ou abrasif.

Respect de l'environnement

Votre produit est conçu et fabriqué avec des matériaux et composants de haute qualité qui peuvent être recyclés et réutilisés.

Votre produit contient des piles relevant de la Directive Européenne 2006/66/CE qui ne peuvent être jetées avec les ordures ménagères. Veuillez vous informer sur les réglementations locales concernant la collecte séparée des piles car une mise au rebut correcte permet d'empêcher les conséquences négatives sur l'environnement et sur la santé humaine.

Lorsque ce symbole d'une poubelle barrée sur roues se trouve sur un produit, cela signifie que le produit est couvert par la Directive Européenne 2002/96/CE. Veuillez vous informer du système local de collecte séparée pour les produits électriques et électroniques. Veuillez agir selon les règles locales et ne jetez pas vos anciens produits avec les ordures ménagères. En assurant l'élimination de ce produit, vous aidez également à prévenir les conséquences potentiellement négatives pour l'environnement et la santé humaine.

Contenu de l'emballage

Vérifiez et identifiez le contenu de l'emballage :

• Platine TD114
• Une paire d'enceintes (uniquement pour la version TD114 SPS avec enceintes)
• Manuel d'utilisation
• Adaptateur secteur pour platine
  • Câble USB pour encodage PC

Alimentation électrique

ATTENTION

• Risque de détérioration du produit ! Vérifiez que du secteur correspond à la tension indiquée sur la plaque signalétique de l'appareil.
• Risque de choc électrique ! Pour débrancher le câble CA, tirez toujours sur la fiche de l'adaptateur. Ne tirez jamais sur le câble.
• Avant de brancher le câble d'alimentation CA, vérifiez que tous les autres branchements ont été effectués.

la tension

Positionnez l'appareil à l'endroit désiré et déroulez le câble d'alimentation. Branchez le câble dans la prise d'alimentation et mettez l'appareil en marche.

Alimentation

Cet appareil est conçu pour fonctionner sur une source d'alimentation domestique normale 100-240 V \~ 50/60 Hz. N'essayez pas de faire fonctionner le système en utilisant d'autres sources d'alimentation.

Cela peut conduire à l'endommagement de l'appareil et annuler votre garantie.

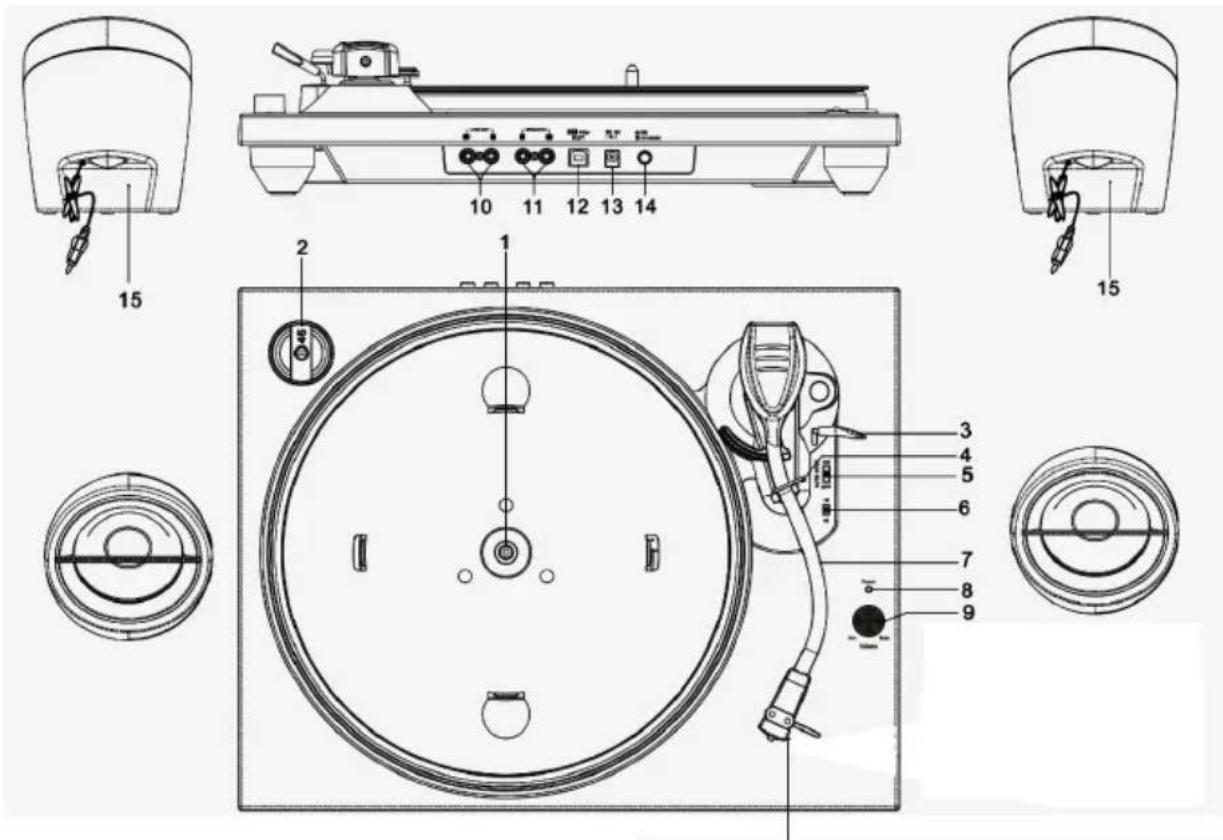

PIECES/BOUTONS

Avant d'utiliser la platine, détachez la protection de la pointe de lecture (couvercle en plastique blanc) en la retirant de l'avant de la cellule dans le sens de la flèche.

1. Plateau
2. Centreur pour disques 45 tours
3. Levier de levage
4. Repose-bras
5. « Auto Stop » (Arrêt automatique) (On/Off) (Marche/Arrêt)
6. Sélecteur de vitesse (33/45)
7. Bras de lecture
8. Témoin à LED
9. Bouton de réglage du volume
10. Sortie line out (Droite (R), Gauche (L))
11. Prise jack de connexion des enceintes
12. Câble USB (pour la connexion à un ordinateur).
13. Câble d'alimentation secteur
14. Bouton Marche/arrêt/Mise en veille
15. Enceinte (uniquement pour la version TD114 SPS avec enceintes)

Remarque :

• TD114 : Platine uniquement sans enceintes.
• TD114 SPS (Version avec enceintes) : Platine avec une paire d'enceintes

Connexion des enceintes

Connectez une paire d'enceintes à la platine via la prise jack R, L de sortie pour ENCEINTE (11) située sur le panneau arrière de la platine.

Sortie line out (Droite (R), Gauche (L)) (uniquement pour la connexion à un amplificateur)

L'utilisateur peut connecter l'appareil à un amplificateur audio externe (câble non fourni)

Connectez les prises de sortie line out jack gauche (L) et droite (R) à la prise d'entrée auxiliaire (Aux In) de l'amplificateur audio externe.

Allumez la platine et l'amplificateur externe. Un son sera produit par l'amplificateur externe.

UTILISATION DE LA PLATINE

Avant utilisation, veuillez vous assurer d'effectuer les opérations suivantes :

- Enlevez le serre-bras et retirez la protection de la pointe de lecture.

1. Appuyez sur le bouton Marche/arrêt/Mise en veille pour le mettre en position « ON » (Marche) sur le panneau arrière (14). Le témoin lumineux (8) s'allume.

2. Placez un disque sur la platine, en le plaçant sur l'axe central. Posez le centreur pour disques 45 tours sur l'axe central pour lire des disques EP de 17 cm.

3. Réglez le SELECTEUR DE VITESSE (5) sur 33, 45 selon la vitesse du disque.

4. Enlevez le serre-bras et retirez la protection de la pointe de lecture.

5. Levez le bras de lecture du repose-bras en utilisant le levier de levage.

6. Placez le bras de lecture dans la position désirée au-dessus du disque.

7. Baissez doucement le bras de lecture sur le disque pour démarrer la lecture.

8. Réglez le volume (9)

9. Lorsque le disque est terminé, le bras de lecture s'arrête automatiquement. Soulevez le bras de lecture du disque et replacez-le sur le repose-bras.

10. Pour arrêter manuellement la lecture du disque, levez le bras de lecture du disque et remettez-le sur le repose-bras.

11. Réglez le sélecteur AUTO-STOP (ON/OFF) en position « ON » pour utiliser la fonction d'arrêt automatique.

En position « ON », les disques 33 tours s'arrêtent automatiquement à la fin du disque.

Pour lire des disques 45 tours en entier, réglez la fonction « Auto Stop » en position « OFF ».

Remarque : N'arrêtez pas ou ne tournez pas le plateau manuellement.

Si vous déplacez ou secouez la platine sans sécuriser le serre-bras, le bras de lecture pourrait être endommagé.

Remettez le couvercle de la pointe de lecture lorsque vous n'utilisez pas la platine.

Enregistrement et stockage de musique depuis la platine

Vous pouvez enregistrer vos chansons préférées sur vinyles au format MP3 et les stocker sur un ordinateur.

Installation du Logiciel Audacity

Allez sur le site internet http://www.audacityteam.org/download/ pour installer le logiciel Audacity sur votre ordinateur.

- Cliquez sur « Mon ordinateur » situé sur le bureau.

- Double cliquez sur « Audacity Set Up » (Installer Audacity) pour installer le logiciel Audacity. Suivez les instructions à l'écran.

Connexion du câble USB (fourni) à l'ordinateur

1. Connectez l'une des extrémités du câble USB fourni au port pour le PC (12) situé sur le panneau arrière de la platine et l'autre extrémité à votre ordinateur.
2. Suivez les instructions à l'écran pour installer le pilote USB.

Enregistrement à l'aide d'Audacity

• Connectez l'appareil à votre ordinateur à l'aide du câble USB (fourni)

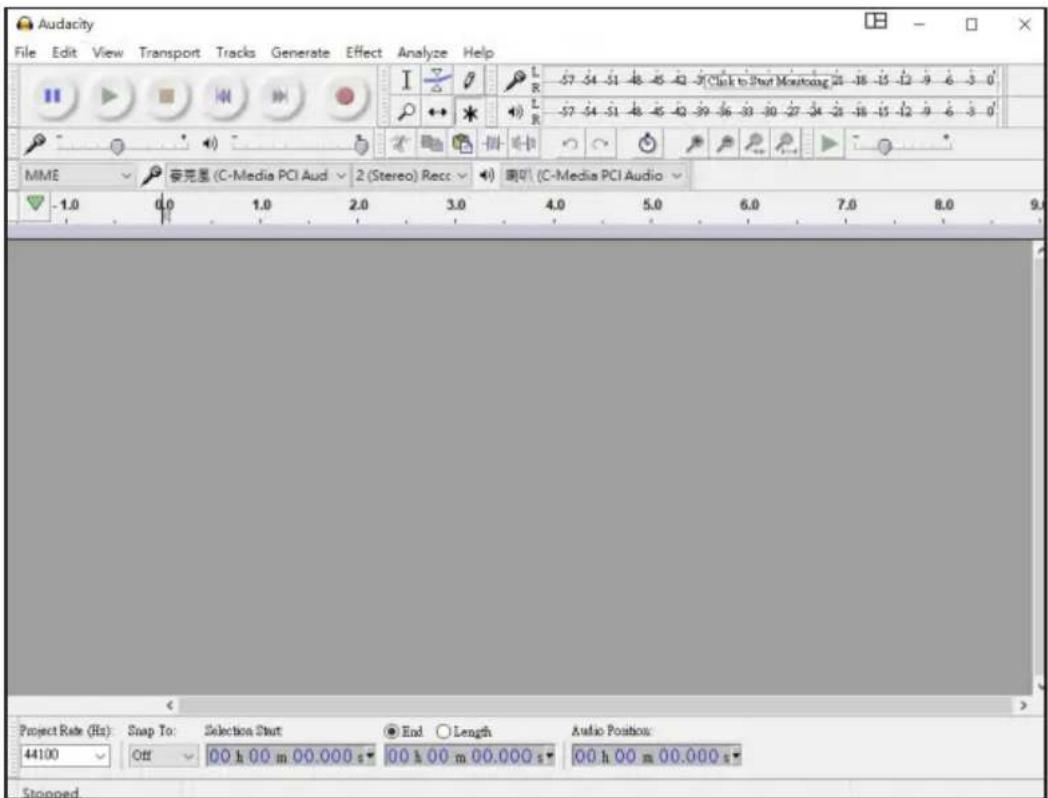

• Lancez le logiciel. L'écran suivant apparaît :

Audacity File Edit View Transport Tracks Generate Effect Analyze Help MME 要克里 (C-Media PCI Aud 2 (Stereo) Rec: C-Media PCI Audio Project Rate (Hz) Snap To: Selection Start End Length Audio Position 44100 Off 00 h 00 m 00.000 s 00 h 00 m 00.000 s 00 h 00 m 00.000 s Stopped

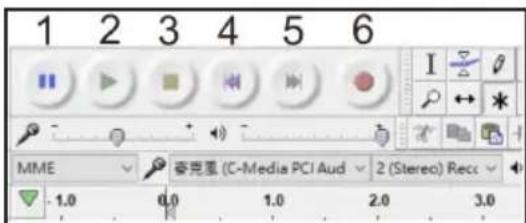

Allez sur la barre d'outils située en haut de l'écran.

1. Pause
2. Lecture
3. Arrêt de l'enregistrement
4. Saut au début
5. Saut à la fin
6. Enregistrement (couleur rouge)
7. Réglage du volume de sortie
8. Réglage du volume d'entrée

1 2 3 4 5 6 MME 奇克風 (C-Media PCI Aud 2 (Stereo) Recs -1.0 0.0 1.0 2.0 3.0

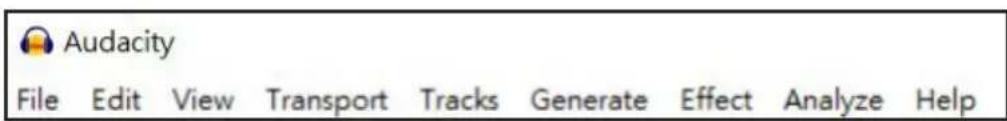

En haut de la barre d'outils du menu : Utilisez Fichier, Edition, Affichage, Transport, Pistes, Générer, Effets, Analyse, Aide pour sauvegarder, exporter et éditer de la musique

1. Allumez la platine et posez un disque sur la platine.

2. Lancez l'enregistrement en appuyant sur le bouton « Enregistrement » rouge (6). Sur l'écran apparaît la barre d'enregistrement en bleu.

Audacity File Edit View Transport Tracks Generate Effect Analyze Help I L R 57 54 51 48 45 42 39 36 33 30 27 24 21 18 15 12 9 6 3 0 MME 豪克恩 (C-Media PCI Aud - 2 (Stereo) Recx - 喷机 (C-Media PCI Audio - 1.0 0.0 1.0 2.0 3.0 4.0 5.0 6.0 7.0 8.0 9.0 Audio Trac Stereo, 44100Hz 32-bit float Mute Solo Audio Position: 44100 Off 00 h 00 m 00.000 s 00 h 00 m 00.000 s 00 h 00 m 07.503 s Recording. Disk space remains for recording 58 hours and 44 minutes. Actual Rate: 44100

1. Appuyez sur le bouton « Arrêt de l'enregistrement » (3) pour arrêter l'enregistrement

Si la barre ne bouge pas, vérifiez que l'appareil est correctement connecté à reconfigurez le dispositif d'enregistrement par défaut et réessayez

1. Appuyez sur « Lecture » dans Audacity pour écouter la piste que vous venez d'enregistrer.

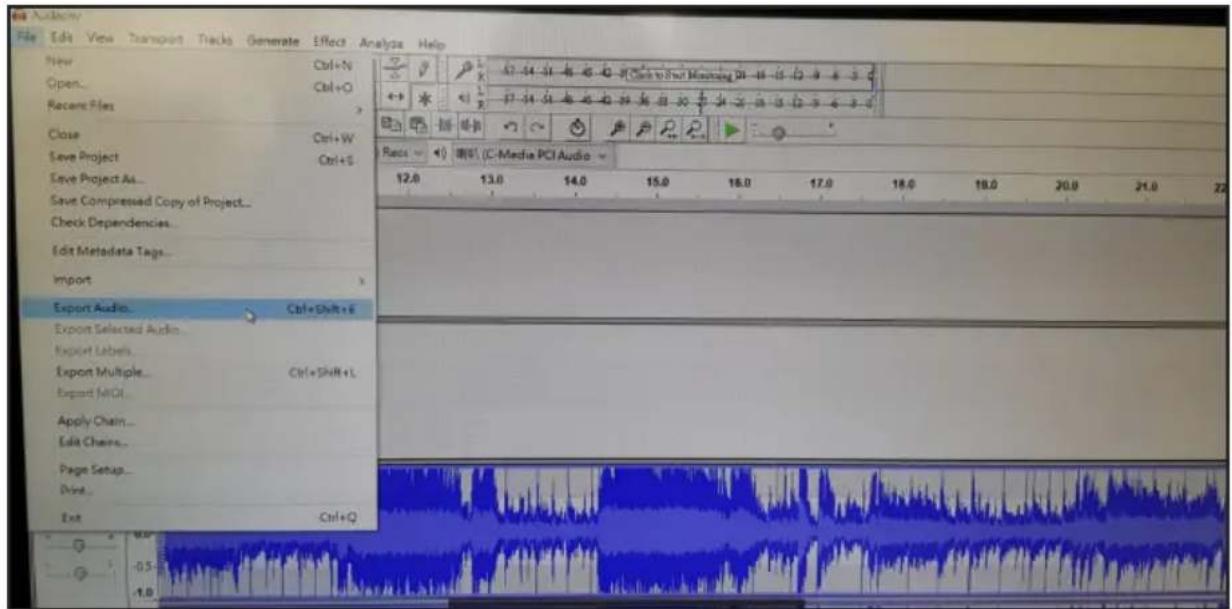

2. Pour sauvegarder le fichier, cliquez sur « Fichier » et sur « Exporter l'audio... au format MP3 » Par exemple, vous pouvez sauvegarder le fichier dans le dossier « Musique ». Enregistrer ». La musique lue via le tourne-disque est convertie au format MP3 et sauvegardée sous forme de fichier par le logiciel du PC. Après conversion, le fichier MP3 peut être sauvegardé sur le PC. Le fichier de musique MP3 sera stocké dans le menu du logiciel.

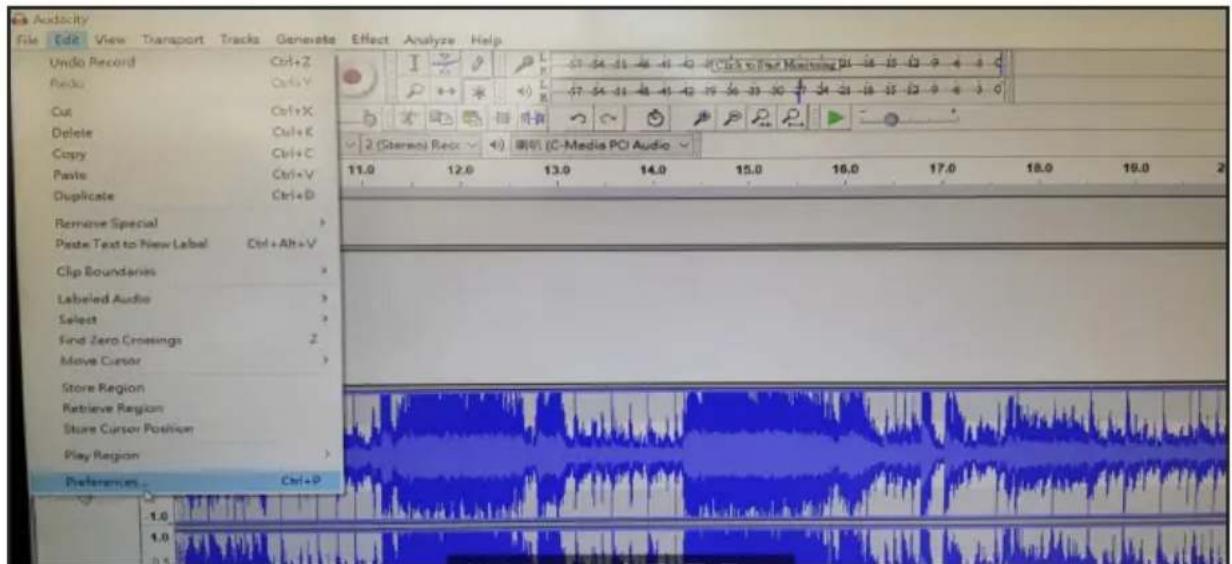

7. Vous pouvez également modifier les réglages

Audiocity File Edit View Transport Tracks Generate Effect Analyze Help Undo Record Ctrl+Z Funds Ctrl+Y Cut Ctrl+X Delete Ctrl+K Copy Ctrl+C Paste Ctrl+V Duplicate Ctrl+D Remove Special > Paste Text to New Label Ctrl+Alt+V Clip Boundaries > Labelled Audio > Select > Find Zero Crossings Z Move Cursor > Store Region Retrieve Region Store Cursor Position Play Region > Preferences Ctrl+P 1.0 1.0 0.5 57-54-51-48-41-40 PCB2x to Tard Monitoring PCI 36 15 12 9 4 3 0 57-54-51-48-41-40 36 33 30 34 21 18 15 12 9 4 3 0 2 (Stereo) Recor 4) 剧机 (C-Media PCI Audio)

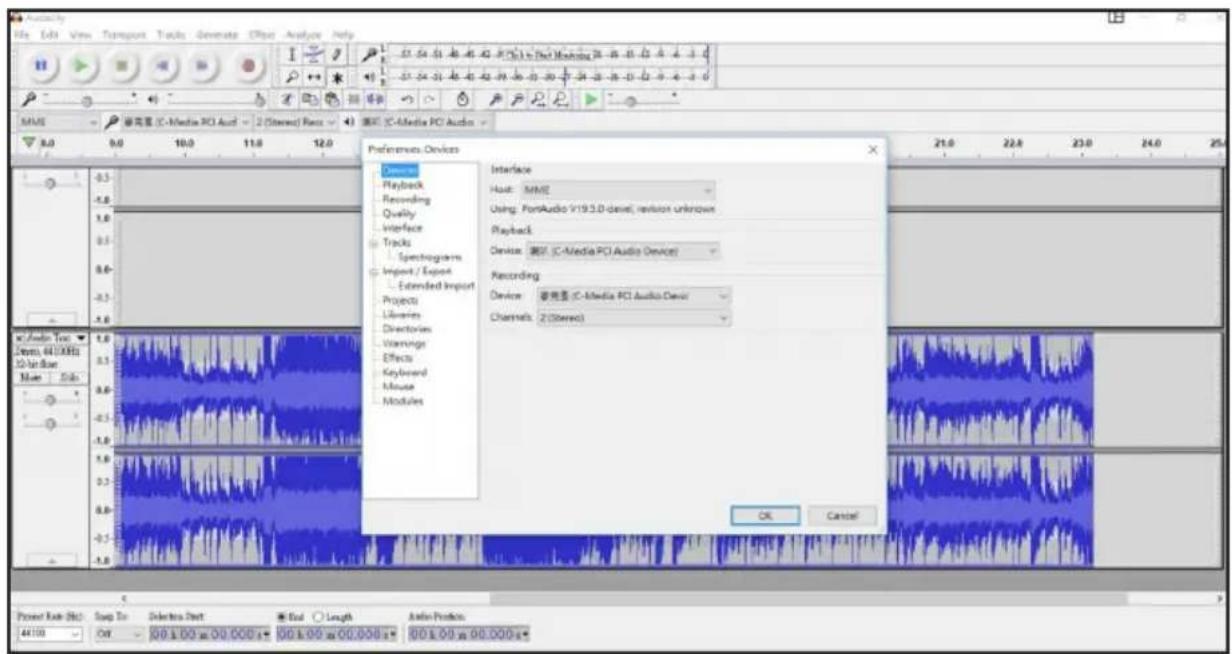

8. Dans le menu des préférences, vous pouvez effectuer les réglages souhaités.

Audio File Edit View Transport Tracks Generate Effects Analysis Help 51.54.51 40.40 42.3 (P) in Part Machine 28 - 28 - 28 - 4 - 3 - 0 51.54.51 40.40 42.3 (P) in Part Machine 28 - 28 - 28 - 4 - 3 - 0 MIME 6.0 9.0 10.0 11.0 12.0 Preferences Devices Interface Playback Recording Quality Interface Tracks Spectrograms Import / Export Extended Import Projects Libraries Directories Warnings Effects Keyboard Minute Modules Host: MME Using: PortAudio V19.3.0-denel, revision unknown Playback Device: 滤F (C-Media PCI Audio Device) Recording Device: 普光盘 (C-Media PCI Audio Devor) Channels: 2 (Streec) OK Cancel Power Rate (Hz) 44100 Swap To Out 00:1.00 m 00.0000 s* End Length Audio Protact: 00:1.00 m 00.0000 s* 00:1.00 m 00.0000 s*

Important : Ne déconnectez pas le câble lorsque vous transférez de la musique de la platine à l'ordinateur. Cela pourrait entraîner une perte des données ou des fichiers corrompus.

REMARQUE :

• Audacity est un logiciel libre gratuit. Bigben n'a aucune affiliation avec les créateurs d'Audacity et ne soutient pas le logiciel. Il décline également toute responsabilité concernant les effets du logiciel sur les ordinateurs de l'utilisateur. Pour les questions relatives au logiciel, consultez l'assistance d'Audacity sur leur site internet.
• Afin d'économiser de l'énergie lorsque l'appareil n'a pas de sortie audio pendant 30 minutes, l'appareil passera automatiquement en mode veille. Il peut être rallumé en utilisant de nouveau le sélecteur de fonctions.

SPECIFICATIONS

Alimentation : CA 100 - 240 V \~ 50/60 Hz

Consommation électrique : 13 W

Remarques:

Ne pas éliminer les appareils électriques et électroniques dans les déchets ménagers.

• Les apporter à un point de collecte.
• Certaines pièces contenues dans ces appareils peuvent être dangereuses pour la santé et pour l'environnement.

• Veillez à ce qu'il n'y ait aucun objet à moins de 1 cm tout autour de l'appareil pour permettre une ventilation suffisante.
• Veillez à ce que les ouvertures de ventilation ne soient jamais obstruées par des objets, par exemple un journal, une nappe, des rideaux, etc.
• Aucune source de flamme nue, par exemple une bougie allumée, ne doit être placée sur cet appareil.
• Veillez au respect de l'environnement lors de la mise au rebut des piles.
• Utilisez l'appareil dans une région de climat tropical et/ou tempéré.

Fabriqué par BIGBEN INTERACTIVE SA

396, Rue de la Voyette

CRT2 - FRETIN

CS 90414

59814 LESQUIN Cedex - France

www.bigben.eu

Fabriqué en Chine
