MODE D'EMPLOI TD101 BIGBEN

AVANT L'UTILISATION 6

REEMPLACEMENT DU SAPHIR (AIGUILLE) DE LA PLATINE TOURNE-DISQUE 6

PRÉSENTATION 7

FONCTIONS PRINCIPALES

PHONOGRAPHE 8

SORTIE LIGNE 8

ENTRÉE LIGNE 8

DEPANNAGE 9

CHARACTERISTIQUES TECHNIQUES 10

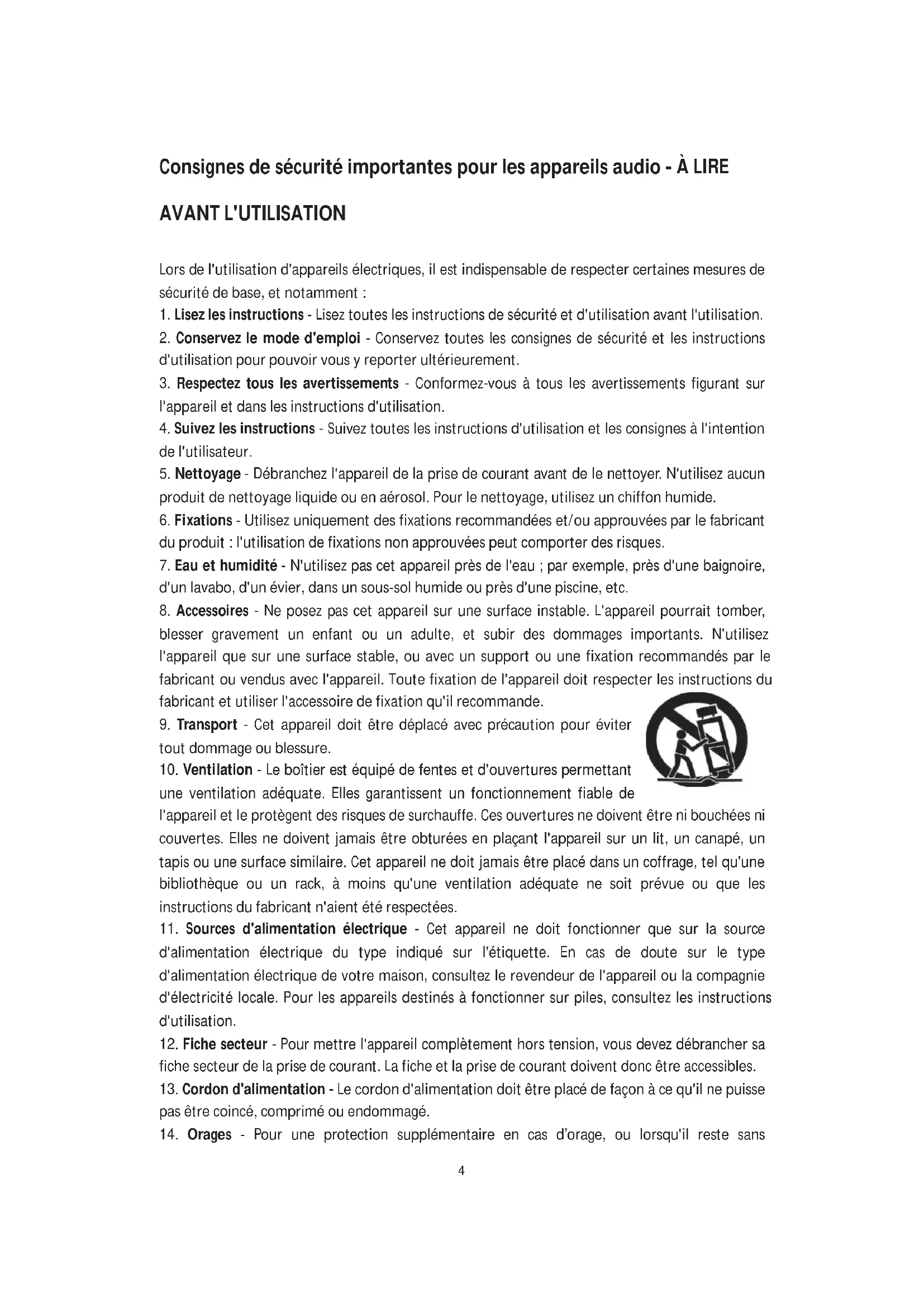

Consignes de sécurité importantes pour les appareils audio - À LIRE AVANT L'UTILISATION

Lors de l'utilisation d'appareils électriques, il est indispensable de respecter certaines mesures de sécurité de base, et notamment :

1. Lisez les instructions - Lisez toutes les instructions de sécurité et d'utilisation avant l'utilisation.
2. Conservez le mode d'emploi - Conservez toutes les consignes de sécurité et les instructions d'utilisation pour pouvoir vous y reporter ultérieurement.
3. Respectez tous les averissements - Conformez-vous à tous les averissements figurant sur l'appareil et dans les instructions d'utilisation.
4. Suivez les instructions - Suivez toutes les instructions d'utilisation et les consignes à l'intention de l'utilisateur.
5. Nettoyage - Débranchez l'appareil de la prise de courant avant de le nettoyer. N'utiliseaucen produit de nettoyage liquide ou en aérosol. Pour le nettoyage, utilisez un chiffon humide.
6. Fixations - Utilisez uniquement des fixations recommandees et/ou approuvées par le fabricant du produit : l'utilisation de fixations non approvées peut composer des risques.
7. Eau et humidité - N'utilise pas cet apparéil près de l'eau ; par exemple, près d'une baignoire, d'un lavabo, d'un évier, dans un sous-sol humide ou près d'une piscine, etc.
8. Accessoires - Ne posez pas cet apparéil sur une surface instable. L' apparéil pourrait tomber, bleisser gravement un enfant ou un adulte, et subir des dommages importants. N'utilisez l' apparéil que sur une surface stable, ou avec un support ou une fixation recommandés par le fabricant ou vendus avec l' apparéil. Toute fixation de l' apparéil doit respecter les instructions du

fabricant et utiliser l'accessoire de fixation qu'il recommende.

1. Transport - Cet apparéil doit être déplace avec précaution pour éviter tout dommage ou blessure.
2. Ventilation - Le boîtier est équipé de fentes et d'ouvertures permettant une ventilation ajustée. Elles garantissent un fonctionnement fiable de

l'appareil et le protégent des risques de surchauffe. Ces ouvertures ne doivent être ni bouchées ni couvertes. Elles ne doivent jamais être obturées en plaçant l'appareil sur un lit, un canapé, un tapis ou une surface similaire. Cet apparéil ne doit jamais être placé dans un coffrage, tel qu'une bibliothèque ou un rack, à moins qu'une ventilation ajustée ne soit prévue ou que les instructions du fabricant n'aient été respectées.

1. Sources d'alimentation électrique - Cet apparéil ne doit fonctionner que sur la source d'alimentation électrique du type indiqué sur l'étiquette. En cas de doute sur le type d'alimentation électrique de votre maison, consultez le revendeur de l' apparéil ou la Compagnie d'électricité locale. Pour les apparéils destinés à fonctionner sur piles, consultez les instructions d'utilisation.
2. Fiche secteur - Pourmettre l'appareil complètement hors tension, vous devez débrancher sa fiche secteur de la prise de courant. La fiche et la prise de courant doivent donc être accessibles.
3. Cordon d'alimentation - Le cordon d'alimentation doit être place de façon à ce qu'il ne puisse pas être coince, compré ou endommagé.
4. Orages - Pour une protection supplémentaire en cas d'orage, ou lorsqu'il reste sans

surveillance ou inutilisé pendant de longues périodes, débranchez l'appareil de la prise de courant, ainsi que l'antenne ou le cable. De cette façon, l'appareil ne pourrait pas être endommagé par la foudre ou par une surtension du circuit électrique.

1. Sécurité antenne extérieure - L'antenne extérieure ne doit pas se couver à proximité de lignes électriques aériennes ou d'autres circuits d'éclairage ou d'alimentation électrique, ni à un endroit où elle pourrait tomber sur de tels circuits ou lignes. Lors de l'installation d'un dispositif d'antenne extérieure, voirlez à ne pas toucher ces lignes ou circuits électriques, car un contact avec ceux-ci pourrait être très dangereux ou même s'avérer mortel.
2. Surcharge des dispositifs électriques - Ne surchargez pas les prises murales, rallonges électriques ou prises multiples, car cela pourrait entrainer un risque d'incendie ou de décharge électrique.
3. Introduction d'objets ou de liquide - N'introduisez jamais d'objets de chaque sorte que ce soit à l'intérieur de cet apparéil par les orifices : ces objets pouraient entraire en contact avec des points de tension électrique dangereux ou court-circuiter des pieces. Cela pourrait provoquer un incendie ou une décharge électrique. N'exposez pas l' apparéil à des gouttes ou des projections de liquide et ne posez aucun objet contenant un liquide - tel qu'un vase - sur l' apparéil.
4. Entretien - Ne tentez pas de réparer cet apparéil vous-même, car l'ouverture ou la dépose des couvercles peut vous exposer à une tension électrique dangereuse ou à autres risques. Confiez les réparations à du personnel d'entretien qualifié.
5. Dommage exigeant une réparation - Débranchez l'appareil de la prise murale et confiez la réparation à du personnel qualifié dans les situations suivantes :

a. Si le cordon d'alimentation ou la prise male sont endommagés.
b. Si des objets ou un liquide ont pénétré dans l'appareil.
c. Si I'appareil a ete exposé à la pluie ou à l'eau.
d. Si l'appareil ne fonctionne pas normalement, même après avoir suivi les instructions du manuel d'utilisation. Reglez uniquement les commandes évoquées dans le manuel d'utilisation. En effet, un réglage erroné d'autres commandes pourrait endommager l'appareil et exiger un travail important par un technicien qualifié pour restaurer le fonctionnement normal de l'appareil.
e. Si le fonctionnement de l'appareil a changé de façon notable après une chute ou tout autre dommage, celui-ci doit alors être réparé.

1. Pièces de remplacement - Lorsque des pièces de remplacement sont nécessaires, vérifie que le technicien d'entretien a utilisé des pièces de remplacement spécifiées par le fabricant ou représentant les mêmes caractéristiques que la pièce d'origine. Toute substitution non autorisée peut provoquer un incendie, une décharge électrique ou être à l'origine d'autres risques.
2. Vérification de la sécurité - Àpres l'entretien ou les réparations sur cet apparéil, demandez au technicien charge de l'entretien d'effectuer des vérifications de la sécurité, afin de déterminer si l' apparéil est en bon état de fonctionnement.
3. Chaleur - N'installez pas l'appareil à proximé d'une source de chaleur, telle que des radiateurs, jours, poèles ou d'autres appareils (y compris les amplificateurs) émettant de la chaleur.

Précautions

Informations relatives à la sécurité - ATTENTION :

1. Pourmettre l'appareil complètement hors tension, débranchez le cordon d'alimentation de la prise murale. Veillez à débrancher l'appareil si vous n'avoez pas l'intention de l'utiliser pendant une longue période, comme pendant les vacances, par exemple.
2. L'utilisation de commandes, le réglage ou l'utilisation de l'appareil d'une autre manière que cette indication dans le manuel d'utilisation peut entrainer des risques d'irradiation dangereux.
3. Pour prévenir les risques de décharge électrique, alignez les contacteurs de la fiche sur les orifices de la prise murale avant de les insérer, puis enforcez la fiche à fond.
4. Si cet apparéil se met à mal fonctionner, adressez-vous à un centre de réparation qualifié et n'utilise pas l' apparéil défectueux.

Précautions relatives à la sécurité

MISE EN GARDE : Pour réduire le risque de feu ou de décharge électrique, n'exposez pas cet apparéil à la pluie ou à l'humidité. ATTENTION: L'utilisation de commandes, le réglage ou l'utilisation de l' apparéil d'une autre manière que celle indiquée dans le manuel d'utilisation peut entraîner des risques d'irradiation dangereux.

ATTENTION RISQUE DE DÉCHARGE ÉLECTRIQUE - NE PAS OUVIR R! Pour éviter les risques de décharge électrique, ne retirez pas le couvercle ou le capot arrêté.

L' apparéil ne contient aucune piece pouvant être réparée par l'utilisateur. Confiez les réparations à du personnel d'entretien qualifié. Le symbole de l'éclair avec une flèche dans un triangle avertit l'utilisateur de la présence d'une tension dangereuse non isolée dans le corps de l' apparéil pouvant être de magnitude suffisante pour entraîner une décharge électrique. Le point d'exclamation dans un triangle avertit l'utilisateur de la présence d'instructions d'utilisation et de maintenance (entretien) importantes dans la documentation fournie avec l' apparéil.

(Voir les indications à l'arrière de l'appareil.)

ATTENTION :

Le fonctionnement normal de l'appareil peut être perturbé par de fortes interférences electromagnétiques.

Dans ce cas, il suffit de réinitialiser l'appareil pour qu'il reprene son fonctionnement normal. Suívez pour cela les instructions du manuel d'utilisation.

Si cela ne permet pas de résoudre le problème et que l'appareil ne fonctionne toujours pas normalement, essayez alors de l'utiliser à un autre emplacement.

Avant toute utilisation

1. Choisissez soigneusement l'endetroit où vous allez installer l'appareil. Évitez de le placer directement au soleil ou à proximé d'une source de chaleur. Évitez également les emplacements sujets aux vibrations, ainsi qu'à la poussière, au froid ou à l'humidité. Éloignez l'appareil des sources de vibrations, telles que les transformateurs ou les moteurs.
2. N'ouvre pas le boitier, car cela pourrait endommager les circuits ou provoquer une décharge électrique. Si un corps étranger pénétre dans l'appareil, adressez-vous au revendeur.
3. Veillez à ne pas manipuler les disques avec les doigs sales. N'utilise jamais un disque dont la surface est rayée.
4. Pour débrancher le cordon et la prise d'alimentation de la prise murale, tirez toujours directement sur la prise. Ne tirez jamais sur le cordon.
5. Pour protégé le saphir, n'oubliez pas de remettre le protège-saphir blanc après usage.
6. N'essayez pas de nettoyer l'appareil avec des solvants chimiques : ceux-ci pouraient endommager la finition.

Utilisez un chiffon propre et sec.

1. Pourmettre l'appareil complètement hors tension, debranchez le cordon d'alimentation de la prise murale. Veillez à débrancher l'appareil si vous n'avez pas l'intention de l'utiliser pendant une longue période, comme pendant les vacances, par exemple.
2. Conservez soigneusement ces informations, pour pouvoir vous y reporter ulterieurement.

Remplacement du saphir (aiguille) de la platine tourne-disque

Retrait du saphir usage

1. Placez un tournevis à l'extrémité du saphir et poussez vers le bas dans le sens « A »
2. Retirez le saphir en le tirant vers I'avant et vers le bas.

Installation d'un nouveau saphir

1. Tenez l'extrémité du saphir et inséréz l'autre extrémité en appuyant dans le sens « B »
2. Poussez vers le haut dans le sens « C » jusqu'au verrouillage.

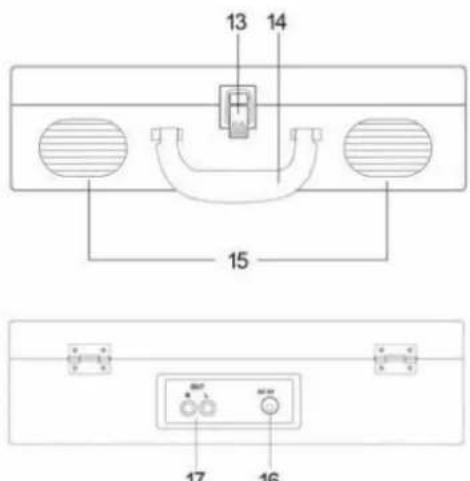

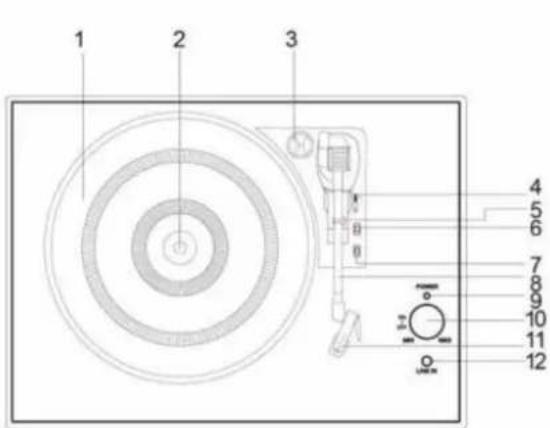

Présentation

1. PLATEAU DU TOURNE-DISQUE
   2.AXE DU TOURNE-DISQUE
2. ADAPTATEUR POUR 45 TOURS
3. MANETTE DE LEVAGE DU BRAS
4. CLIP DU BRAS DE LECTURE
5. BOUTON DE SELECTION DE VITESSE
6. BOUTON D'ARRÉT AUTOMATIQUE ET MANUEL
7. BRAS DE LECTURE
8. VOYANT D'ALIMENTATION
9. BOUTON DE MARCHE/ARRÉT ET DE VOLUME
10. CARTOUCHE DE SAPHIR
11. PRISE JACK D'ENTREE DE LIGNE
12. BOULE DE FERMETURE
13. POIGNEE
14. HAUT-PARLEURS
15. PRISE JACK D'ADAPTATEUR SECTEUR
16. PRISE JACK DE SORTIE RCA

Première utilisation

Cet apparéil peut être utilisé avec une alimentation secteur.

UTILISATION AVEC L'ADAPTATEUR CA

Un adaptateur secteur CA-CC (inclus) équipé d'une sortie de 5V CC 1000 mA est nécessaire pour faire fonctionner l'appareil sur le secteur.

Fonction Électrophone

1. Tournez le bouton de MARCHE/ARRÉT - VOLUME dans le sens des aiguilles d'une montre jusqu'à entendre un déclic, afin demettre l'appareil en marche. Levoyant LED d'alimentation s'allume.
2. Placez un disque sur le plateau du tourne-disque. Pour la lecture d'un disque 45 tours, n'oubliez pas d'utiliser l'adaptateur pour 45 tours situé dans le coin supérieur droit.
3. Retirez le protège-saphir blanc en plastique. Rangez le protège-saphir dans un endroit sur et accessible afin de pouvoir le réutiliser ultérieurement.
4. Sélectionnéz la vitesse en fonction du disque à écouter.
5. Libérez le bras de lecture en déverrouillant le système de verrouillage.
6. Soulevez le bras de lecture en poussant la manette de levage vers l'arrière.
7. Déplacez doucement le bras de lecture vers la platine du tourne-disque. Repoussez ensuite la manette de levage vers l'avant. Le bras de lecture descendra doucement sur le disque et la lecture commencer.
8. Pour suspendre ou arrêter la lecture, soulevez manuellement le bras de lecture et faites-le pivoter vers son support.

Sortie ligne

1. Branchez les prises jack de sortie de ligne RCA sur les prises d'entrée auxiliaire de votre amplificateur. Veillez à ce que les couleurs des prises d'entrée correspondant à celles des prises jack.
2. Branchez l'adaptateur secteur à l'arrière de l'appareil et sur la prise de courant. Mettez l'amplificateur sous tension et reglez le volume sonore sur le niveau souhaité.

Entrée ligne

1. Tournez le bouton de MARCHE/ARRÉT - VOLUME dans le sens des aiguilles d'une montre jusqu'à entendre un déclic, afin demettre l'appareil en marche.
2. Branchez le cable d'entrée sur la prise jack d'entrée de ligne de 3,5 mm de l'appareil et de votre source audio.

Problème		Cause	Solution
TOTALité DE L'APPEARIL	L'appareil ne se met pas en marche quand il est mis sous tension.	L'appareil est débranché.	Branchez l'appareil sur une prise de courant.
	Aucun son ne sort des haut-parleurs.	Le volume est baisse au minimum.	Augmentez le volume sonore.
		Le sélecteur d'entrée ne correspond pas à la source de lecture.	Resélectionnez la source d'entrée sou Haitée.
	Le son est déformé.	L'appareil est trop proche d'un télévisuer ou d'un apparilei similaire.	Éteignez le télévisuer ou les autres apparils, et placez le tourne-disque à un autre endroit.
	L' apparileil est inactif.	Des facteurs extérieurs, tels que des décharges électrostatiques, peuvent perturber l' apparileil	Débranchez le cordon d'alimentation de l' apparileil et toute autre alimentation, puis rebranchez l' apparileil au bout d'une minute.
SON DU TOURNE-DISQUE	Le son est déformé lors de la lecture d'un disque.	Le saphir n'est pas bien centré.	Recentrez le saphir.
	Le son est déformé au bout d'un certain temps.	Le saphir est endommagé.	Installez un nouveau saphir.

Caracteristiques techniques

Section AMPLIFICATEUR

Puisance de sortie 0,4 W + 0,4 W

Réponse en fréquence 60 à 20 000 Hz (+3, -2dB)

Section ÉLECTROPHONE

Moteur Moteur asserv en CC

Système d'entrainment Entrainnement par courroie

Distorsion et pleurage Moins de 0,35 % (WTD)

Rapport S/B Plus de 35 dB

Type de cartouche Cartouche stereo ceramique

Saphir TL3034

Niveau de sortie 130 mV (±50 mV 1 kHz -10 dB)

Section HAUT-PARLEUR

Type. Mono

Impedance 4 ohms

Puissance à l'entrée Max. 2 W

CHARACTERISTIQUES GENÉRALES

Alimentation electrique CC 5 V, 1 A; CA 230 50 Hz

Consummationelectrique 3W

Dimensions (LxHxP) 355 x 280 x 130 mm

Poids 2,69 kg (environ)

Accessoires standard . Manuel d'utilisation

Adaptateur 45 tours

• Cet apparéil, ainsi que sa conception, ses caractéristiques techniques et son manuel font l'objet d'améliorations permanentes et peuvent être modifiés sans préavis.

Ne jetez pas les apparèils électriques dans les ordures menagères.

• Apportez-les à un point de collecte.
• Certaines pieces de ces apparciels peuvent etre dangereuses pour la sante et pour I'environnement.

Importé par BIGBEN INTERACTIVE SA

396, rue de la Voyette

CRT2-FRETIN

CS 90414

59814 LESQUIN Cedex - France

www/bigben.eu

Fabrique en Chine

bigben

Importateur: Bigben Interactive FRANCE

1. Rue de la Voyette, C.R.T. 2, 59814 Fretin,

Lesquin Cedex, France - CS90414
