DRVA601WDP - Caméra de tableau de bord KENWOOD - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra de tableau de bord
Marque	Kenwood
Modèle	DRVA601WDP
Résolution d'enregistrement	2560 x 1440 pixels (3.7 Mégapixels)
Capteur d'image	CMOS 1/2,8"
Vitesse d'image	30 images par seconde
Format d'enregistrement	H.264 (MOV)
Objectif	F2.0, mise au point fixe
Champ de vision horizontal	129°
Champ de vision vertical	66°
Champ de vision diagonal	161°
Tension de fonctionnement	5,0 V CC
Consommation électrique	120 mA
Température de fonctionnement	-10°C à 60°C
Dimensions (L x H x P)	63 x 66 x 36 mm
Poids	334 g
Longueur du câble caméra arrière	8 m
Caméra arrière incluse	Oui
Type de montage	Support adhésif sur pare-brise
Accessoires inclus	Caméra arrière, câble mini USB 8 m, support adhésif, coussinets adhésifs
Entretien et nettoyage	Utiliser un chiffon doux non pelucheux ; pour l'objectif, essuyer doucement avec un chiffon légèrement humide. Éviter les produits volatils.
Sécurité	Ne pas utiliser ni manipuler pendant la conduite ; ne pas obstruer les airbags ; installer dans la zone d'essuyage du pare-brise.

FOIRE AUX QUESTIONS - DRVA601WDP KENWOOD

Comment installer la caméra arrière ?

Fixez d'abord la caméra avant sur le support adhésif. Connectez le câble de la caméra arrière à la caméra avant via le connecteur CAM-IN. Choisissez l'emplacement sur le pare-brise arrière, nettoyez soigneusement, retirez le film protecteur, et collez le support en maintenant une pression pendant 30 secondes. Laissez reposer 24 heures pour une adhérence optimale. Faites passer le câble dans la garniture du toit en évitant les airbags.

Quelle carte mémoire est recommandée ?

La notice ne spécifie pas de type de carte mémoire, mais il est généralement recommandé d'utiliser une carte microSD de haute endurance (classe 10 ou U3) d'au moins 32 Go pour garantir un enregistrement fluide en continu. Consultez la notice pour les capacités maximales supportées.

L'appareil enregistre-t-il en continu ?

Oui, dès que l'alimentation est fournie via la prise 12V, l'enregistrement démarre automatiquement. La caméra enregistre en boucle, écrasant les séquences les plus anciennes si la carte est pleine.

Comment nettoyer l'objectif ?

Utilisez un chiffon doux légèrement humidifié (eau claire). Essuyez délicatement sans appuyer fort. N'utilisez jamais de produits volatils comme l'alcool ou le diluant, qui pourraient rayer ou endommager l'objectif.

Que faire en cas de condensation d'humidité ?

Si de la condensation se forme à l'intérieur de l'appareil suite à un changement brusque de température, laissez l'appareil sécher complètement à l'air libre avant de l'utiliser. Évitez de l'utiliser tant que l'humidité n'est pas évaporée pour éviter tout dommage.

Puis-je utiliser la caméra en mode parking ?

La notice ne mentionne pas explicitement de mode parking. Cependant, si l'alimentation est maintenue (par exemple via un câblage permanent), l'appareil peut continuer à enregistrer. Vérifiez les paramètres de l'appareil ou consultez la notice pour les fonctions de surveillance de stationnement.

L'appareil est-il compatible avec un GPS externe ?

La notice ne mentionne pas de récepteur GPS intégré ou externe. Si vous avez besoin de données GPS, vérifiez les spécifications détaillées du produit ou contactez le fabricant.

Comment réinitialiser l'appareil ?

La notice ne décrit pas de procédure de réinitialisation. En général, maintenez le bouton d'alimentation enfoncé pendant 10 à 15 secondes ou utilisez un trombone pour appuyer sur le bouton de réinitialisation s'il existe. Consultez la notice complète pour plus de détails.

Quelle est la garantie de ce produit ?

La notice ne précise pas la durée de garantie. Généralement, les produits Kenwood bénéficient d'une garantie constructeur de 2 ans. Contactez votre revendeur ou JVCKENWOOD pour confirmer les conditions de garantie.

Comment télécharger les vidéos enregistrées ?

Retirez la carte mémoire de l'appareil et insérez-la dans un ordinateur via un lecteur de carte. Les fichiers sont au format MOV. Vous pouvez également connecter la caméra à un ordinateur via le câble USB pour accéder aux fichiers si le mode de stockage de masse est supporté.

MODE D'EMPLOI DRVA601WDP KENWOOD

Avant utilisation 01

Précautions d'utilisation.... 01

Accessories 03

Nom des pièces 03

Installation et raccordement 04

Spécifications 08

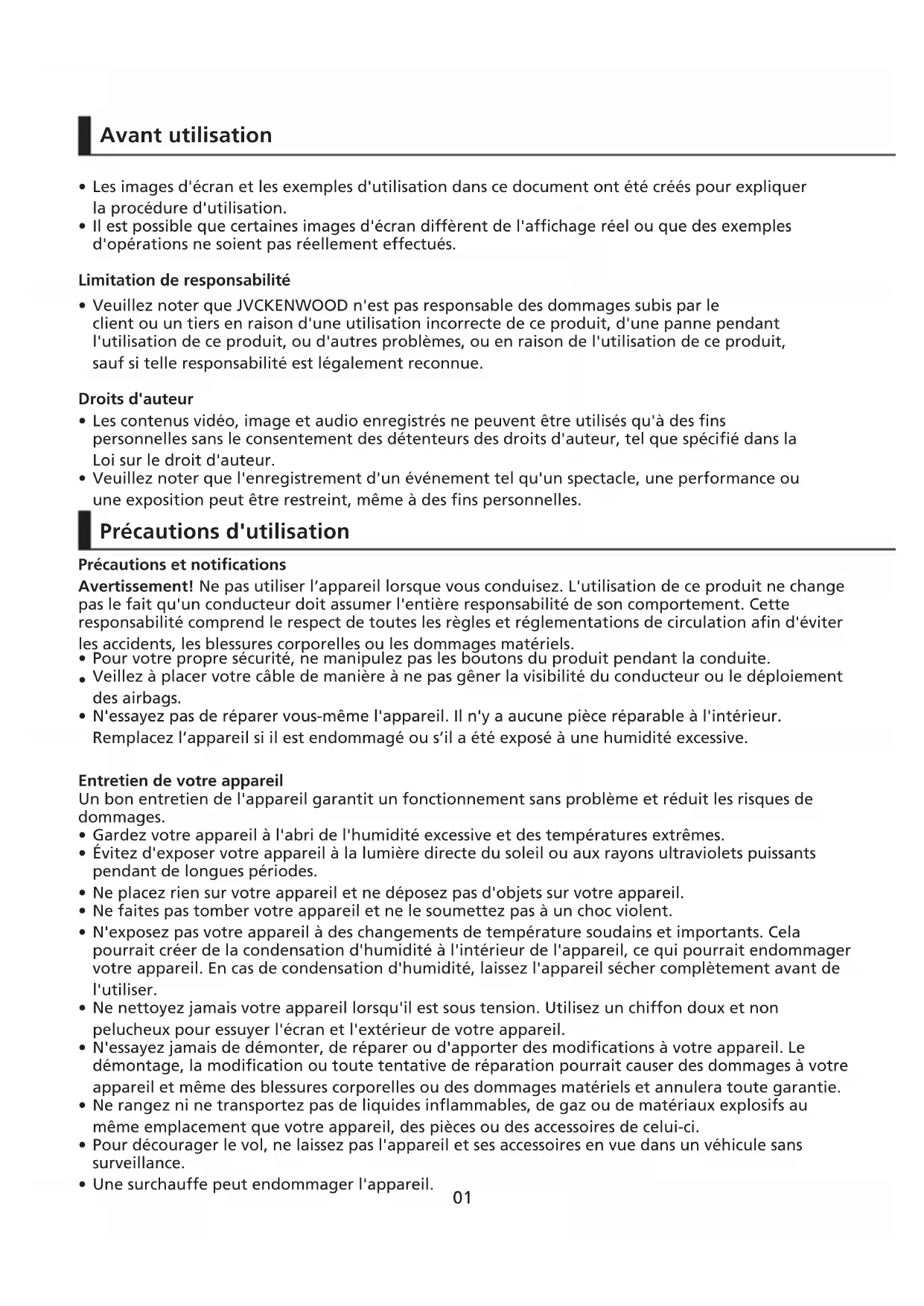

• Les images d'écran et les exemples d'utilisation dans ce document ont été créés pour expliquer la procédure d'utilisation.
• Il est possible que certaines images d'écran diffèrent de l'affichage réel ou que des exemples d'opérations ne soient pas réellement effectués.

Limitation de responsabilité

- Veuillez noter que JVCKENWOOD n'est pas responsable des dommages subis par le client ou un tiers en raison d'une utilisation incorrecte de ce produit, d'une panne pendant l'utilisation de ce produit, ou d'autres problèmes, ou en raison de l'utilisation de ce produit, sauf si telle responsabilité est légalement reconnue.

Droits d'auteur

• Les contenus vidéo, image et audio enregistrés ne peuvent être utilisés qu'à des fins personnelles sans le consentement des détenteurs des droits d'auteur, tel que spécifié dans la Loi sur le droit d'auteur.
• Veuillez noter que l'enregistrement d'un événement tel qu'un spectacle, une performance ou une exposition peut être restreint, même à des fins personnelles.

Précautions d'utilisation

Précautions et notifications

Avertissement! Ne pas utiliser l'appareil lorsque vous conduisez. L'utilisation de ce produit ne change pas le fait qu'un conducteur doit assumer l'entière responsabilité de son comportement. Cette responsabilité comprend le respect de toutes les règles et réglementations de circulation afin d'éviter les accidents, les blessures corporelles ou les dommages matériels.

• Pour votre propre sécurité, ne manipulez pas les boutons du produit pendant la conduite.
• Veillez à placer votre câble de manière à ne pas gêner la visibilité du conducteur ou le déploiement des airbags.
• N'essayez pas de réparer vous-même l'appareil. Il n'y a aucune pièce réparable à l'intérieur. Remplacez l'appareil si il est endommagé ou s'il a été exposé à une humidité excessive.

Entretien de votre appareil

Un bon entretien de l'appareil garantit un fonctionnement sans problème et réduit les risques de dommages.

• Gardez votre appareil à l'abri de l'humidité excessive et des températures extrêmes.
• Évitez d'exposer votre appareil à la lumière directe du soleil ou aux rayons ultraviolets puissants pendant de longues périodes.
• Ne placez rien sur votre appareil et ne déposez pas d'objets sur votre appareil.
• Ne faites pas tomber votre appareil et ne le soumettez pas à un choc violent.

- N'exposez pas votre appareil à des changements de température soudains et importants. Cela pourrait créer de la condensation d'humidité à l'intérieur de l'appareil, ce qui pourrait endommager votre appareil. En cas de condensation d'humidité, laissez l'appareil sécher complètement avant de l'utiliser.

- Ne nettoyez jamais votre appareil lorsqu'il est sous tension. Utilisez un chiffon doux et non pelucheux pour essuyer l'écran et l'extérieur de votre appareil.

- N'essayez jamais de démonter, de réparer ou d'apporter des modifications à votre appareil. Le démontage, la modification ou toute tentative de réparation pourrait causer des dommages à votre appareil et même des blessures corporelles ou des dommages matériels et annulera toute garantie.

- Ne rangez ni ne transportez pas de liquides inflammables, de gaz ou de matériaux explosifs au même emplacement que votre appareil, des pièces ou des accessoires de celui-ci.

- Pour décourager le vol, ne laissez pas l'appareil et ses accessoires en vue dans un véhicule sans surveillance.

- Une surchauffe peut endommager l'appareil.

Précautions à prendre lors de l'installation

• Installez l'appareil à un endroit où il ne bloquera pas la visibilité du conducteur.
• Installez l'appareil dans la zone d'essuyage du pare-brise si l'essuie-glace est équipé.
• Veillez à ne pas installer l'appareil sur l'autocollant d'inspection du véhicule ou sur un autre autocollant.
  • Veillez à ne pas installer l'appareil à un endroit où il gênera la conduite ou le fonctionnement de l'airbag.
• Si l'appareil n'est pas installé correctement, l'enregistrement des événements ou du parking peut ne pas fonctionner correctement.

- Reportez-vous à la section "Installation et raccordement" pour le sens d'installation, l'angle d'installation et d'autres informations, puis installez l'appareil correctement. Do not install the device near a digital terrestrial television antenna or an electrical component.

- N'installez pas l'appareil à proximité d'une antenne de télévision numérique terrestre ou d'un composant électrique.

- Cela pourrait réduire la sensibilité du récepteur ou provoquer des scintillements et du bruit. Lors de la fixation de l'appareil avec le support adhésif, utilisez un chiffon de nettoyage disponible dans le commerce ou similaire pour essuyer toute saleté et graisse sur la surface de d'installation. Si l'appareil est repositionné ou monté à l'aide, par exemple, d'un ruban adhésif double face d'usage général, la force d'adhérence peut s'affaiblir et l'appareil peut tomber.

- Après avoir installé l'appareil, laissez-le pendant 24 heures avant de l'utiliser afin d'améliorer l'adhérence du support adhésif de montage. Autrement, l'adhérence du support adhésif risque de s'affaiblir et l'appareil de tomber.

- Fixez le cordon en place avec du ruban adhésif ou d'une autre façon pour qu'il ne gène pas la conduite.

Précautions d'utilisation

• Ne bloquez pas l'objectif de la caméra, ne le laissez pas se salir et ne placez pas d'objet réfléchissant près de celui-ci.
• Lors de l'enregistrement de feux de circulation LED, il est possible que les vidéos enregistrées semblent clignoter ou scintiller. JVCKENWOOD n'assume aucune responsabilité en ce qui concerne la distinction ou l'enregistrement des feux de signalisation.
• Si un revêtement est utilisé sur le pare-brise du véhicule, la qualité de l'enregistrement peut être affectée.
• Il n'y a aucune garantie que l'appareil pourra enregistrer de la vidéo dans toutes les conditions.

Nettoyage de l'appareil

- Lorsque l'appareil est sale, essuyez-le avec un chiffon en silicone sec ou un autre type de chiffon doux. Si l'appareil est très sale, nettoyez-le avec un chiffon contenant un nettoyant neutre, puis essuyez à sec le nettoyant. L'essuyage de l'appareil avec un chiffon dur ou l'utilisation d'une substance volatile comme un diluant ou de l'alcool peut causer des rayures, des déformations, une détérioration ou d'autres dommages.

- Lorsque l'objectif est sale, essuyez-le doucement avec un chiffon doux légèrement mouillé. Évitez de presser fortement sur l'objectif avec un chiffon sec, cela peut causer des rayures.

Si vous remarquez un problème avec l'appareil, mettez l'appareil hors tension, puis contactez votre revendeur ou le centre de service JVCKENWOOD le plus proche.

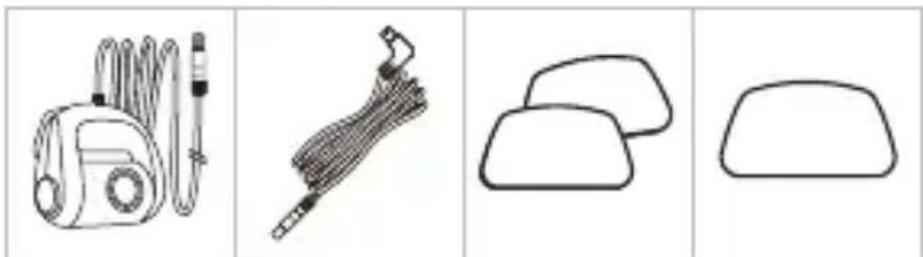

Accessories

Avant de commencer, vérifiez que vous avez tous les éléments ci-dessous.

Caméra arrière Câble mini
USB de 8m
Coussinets adhésifs Support adhésif

* L'apparence du produit peut différer légèrement de celle montrée ci-dessus.

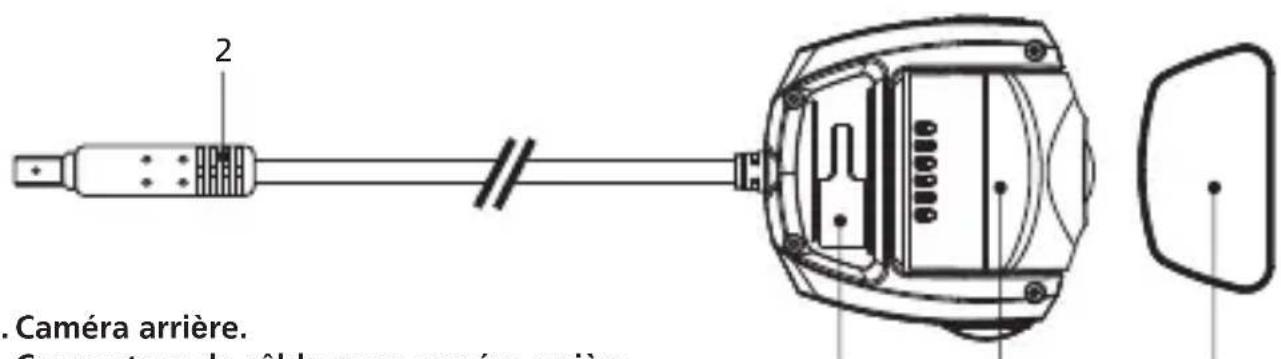

Nom des pièces

Caméra arrière

413

1. Caméra arrière.
2. Connecteur de câble pour caméra arrière.
3. Support adhésif.
4. Port de montage.

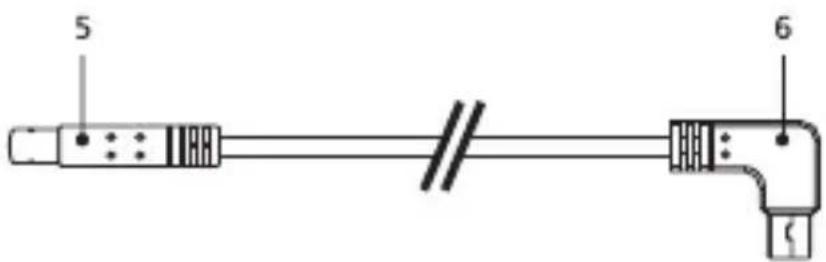

Câble de caméra arrière

1. Connecteur de câble.
2. Connecteur CAM-IN.

Endroit de montage recommandée

• Installez l'appareil à un endroit où il ne bloquera pas la vue du conducteur.
• Installez l'appareil dans la zone d'essuyage du pare-brise si l'essuie-glace est équipé.

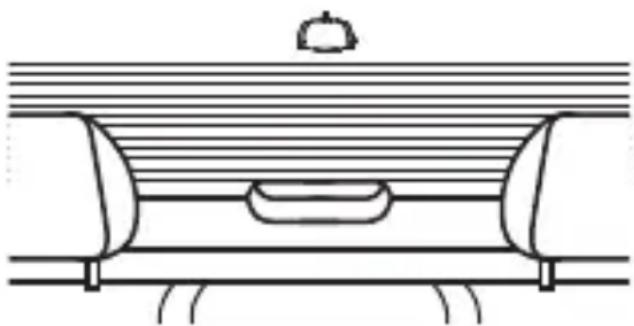

! Attention

Lors du passage du cordon d'alimentation à travers le montant avant ou une autre partie frontale, observez les points ci-dessous lors de l'exécution des travaux de câblage.

• Faites passer le cordon d'alimentation plus vers l'avant ou plus vers l'arrière que l'airbag afin qu'il n'interfère pas avec l'airbag.
• Dans le cas d'un véhicule dans lequel le couvercle de la colonne est fixé en place à l'aide de clips spéciaux ou similaires, les clips peuvent avoir besoin d'être remplacés une fois le couvercle de la colonne retiré. Pour savoir comment retirer le couvercle de la colonne, vérifier la disponibilité des pièces de rechange et obtenir d'autres informations, contactez le concessionnaire du véhicule.
• Fixez le cordon d'alimentation en place avec du ruban adhésif disponible dans le commerce ou d'une autre façon pour qu'il ne gène pas la conduite.

Lors de la première installation, suivez les instructions ci-dessous:

Étape 1 : Trouvez la caméra arrière.

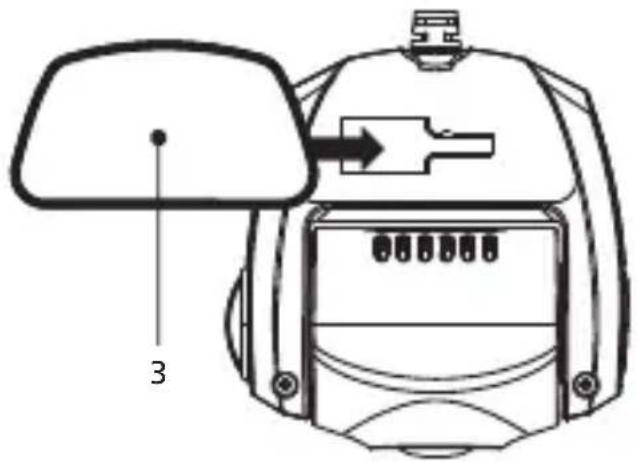

1.1 Connecter l'appareil au support adhésif

Fixez l'appareil sur (3) le support adhésif.

Veillez à aligner l'appareil à l'intérieur du support adhésif pour une installation correcte.

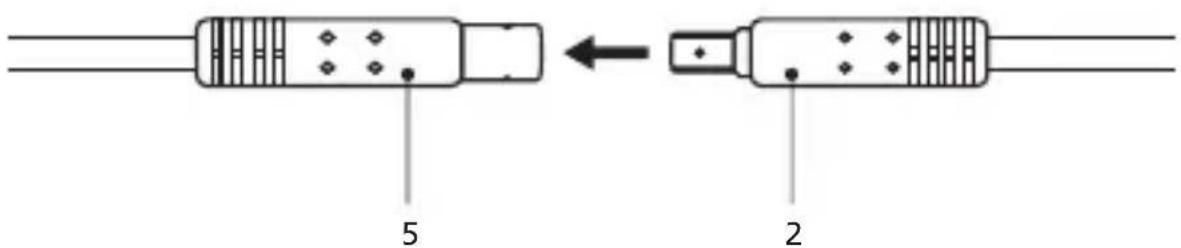

1.2 Connecter le connecteur de câble de la caméra arrière

Connectez (2) le connecteur de la caméra arrière au (5) connecteur du câble.

Assurez-vous que les broches mâles et femelles sont alignées lors de la connexion.

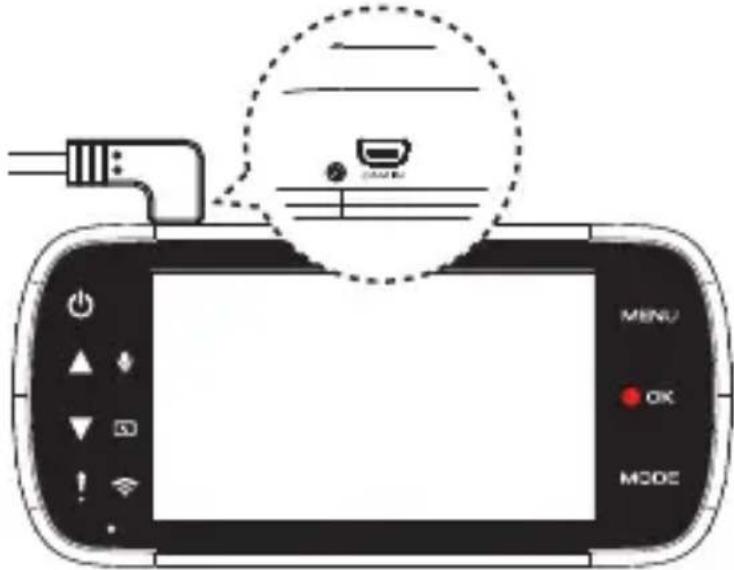

1.3 Connecter la caméra arrière

Insérez le (6) connecteur CAM-IN dans le port CAM-IN de la caméra de dashboard compatible.

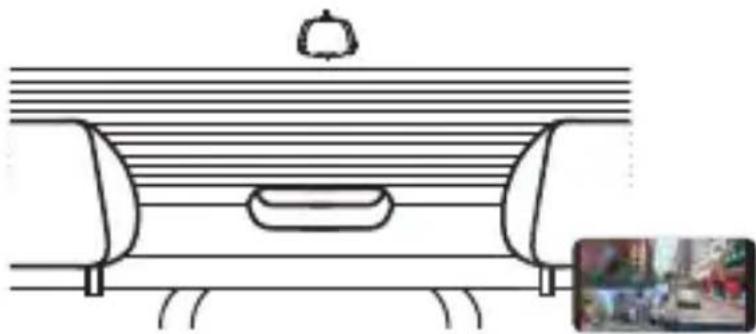

1.4 Sélectionner la position de montage

Démarrez le moteur pour mettre sous tension la caméra arrière, puis activez le mode Liaison sans fil pour connecter à un appareil mobile. Utilisez l'application pour visualiser l'image et régler la position d'installation.

L'appareil s'allumera automatiquement et l'enregistrement commencera dès que l'alimentation électrique est disponible dans la prise 12V.

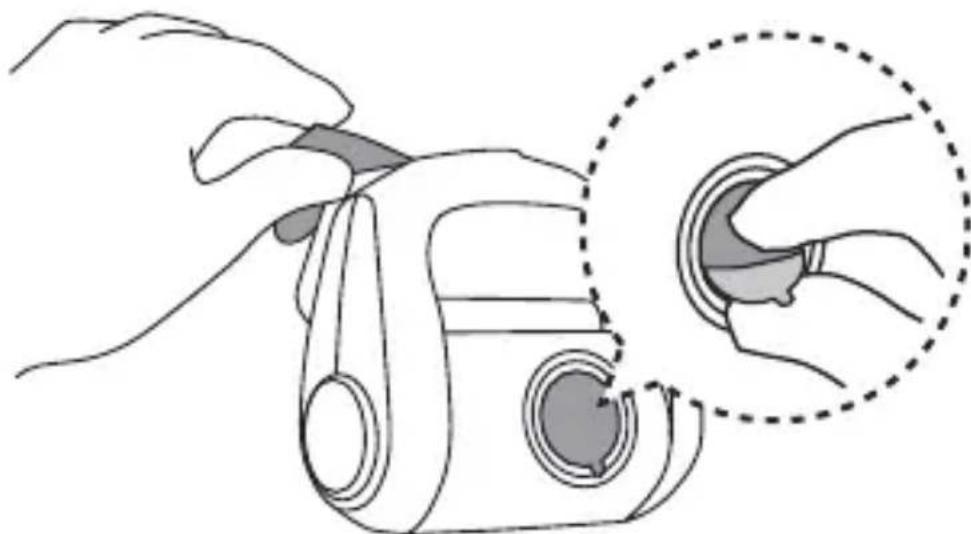

1.5 Installation du support adhésif

Après avoir choisi la meilleure position et le meilleur angle d'installation, retirez le (3) film de protection de l'adhésif et le film de l'objectif, collez-le sur le pare-brise arrière, maintenez la pression en l'augmentant petit à petit pendant 30 secondes.

• Veillez à ce que le câble puisse être raccordé sur le lieu d'installation.
• Le pare-brise doit être soigneusement nettoyé et la zone de montage essuyée à sec et être à température ambiante avant d'appliquer l'adhésif (évitez la lumière directe du soleil).
• Attendez 24 heures pour obtenir le meilleur effet d'adhérence.

1.6 Évaluer l'emplacement du passage du câble

L'installation du câble de la caméra arrière nécessite la planification du passage du câble et de la position finale de la caméra dans le véhicule. Consultez le manuel de l'appareil pour connaître la position optimale de la caméra avant de dashboard. Etudiez le véhicule pour trouver le chemin de câble le plus approprié vers le pare-brise avant.

1.7 Installation du câble

Faites passer le câble dans la garniture du toit du véhicule et cachez le câble exposé à la garniture de la colonne et aux bandes de caoutchouc, utilisez un outil de retrait de panneau pour desserrer toute garniture et cachez le câble si nécessaire.

Remarque :

• Veillez à ce que le passage du câble n'interfère pas avec les airbags.
• Trouvez le bon endroit pour cacher l'excès du câble.
• Contactez un installateur professionnel ou un technicien de véhicule pour effectuer l'installation au lieu de la faire vous-même.

Capteur d'image	Capteur CMOS 1/2,8"
Vitesse d'image	30 ips
Résolution d'enregistrement	2560 x 1440 (3.7M)
Format d'enregistrement	H.264 (MOV)
Objectif	Objectif à mise au point fixe F=2,0
Champ de vision	Horizontal : 129° / Vertical : 66° / Diagonale : 161°
Tension de fonctionnement	CC de 5,0V
Consommation actuelle	120mA
Température de fonctionnement	-10°C à 60°C
Dimensions	2-1/2" x 2-5/8" x 1-7/16"63mm x 66mm x 36mm
Poids	11.8oz / 334g
Longueur du câble	26'-3" / 8m

Inhoudsopgave

NL

Voor gebruik.... 01

Déclaration de conformité se rapportant à la directive EMC 2014/30/EU

Déclaration de conformité se rapportant à la directive RoHS 2011/65/EU

Fabricant:

JVCKENWOOD Corporation

3-12, Moriyacho, Kanagawa-ku, Yokohama-shi,

Kanagawa 221-0022, JAPON

Représentant dans l'UE:

JVCKENWOOD Europe B.V.

Amsterdamseweg 37, 1422 AC UITHOORN, PAYS-BAS

L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes :

1. L'appareil ne doit pas produire de brouillage;

2. L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

ATTENTION

Cet équipement est conforme aux limites d'exposition aux rayonnements énoncées pour un environnement non contrôlé et respecte les règles les radioélectriques (RF) de la FCC lignes directrices d'exposition et d'exposition aux fréquences radioélectriques (RF) CNR-102 de l'IC. Cet équipement doit être installé et utilisé en gardant une distance de 20 cm ou plus entre le radiateur et le corps humain.
