Tipo di prodotto	Videocamera da cruscotto
Marca	Kenwood
Modello	DRVA601WDP
Risoluzione di registrazione	2560 x 1440 pixel (3.7 Megapixel)
Sensore d'immagine	CMOS 1/2,8"
Velocità d'immagine	30 fotogrammi al secondo
Formato di registrazione	H.264 (MOV)
Obiettivo	F2.0, messa a fuoco fissa
Campo visivo orizzontale	129°
Campo visivo verticale	66°
Campo visivo diagonale	161°
Tensione di funzionamento	5,0 V CC
Consumo elettrico	120 mA
Temperatura di funzionamento	-10°C a 60°C
Dimensioni (L x H x P)	63 x 66 x 36 mm
Peso	334 g
Lunghezza del cavo della videocamera posteriore	8 m
Videocamera posteriore inclusa	Sì
Tipo di montaggio	Supporto adesivo sul parabrezza
Accessori inclusi	Videocamera posteriore, cavo mini USB 8 m, supporto adesivo, cuscinetti adesivi
Manutenzione e pulizia	Utilizzare un panno morbido non lanuginoso; per l'obiettivo, strofinare delicatamente con un panno leggermente umido. Evitare prodotti volatili.
Sicurezza	Non utilizzare né maneggiare durante la guida; non ostruire gli airbag; installare nell'area di spazzamento del parabrezza.

Domande frequenti - DRVA601WDP KENWOOD

Come installare la videocamera posteriore?

Fissare prima la videocamera anteriore sul supporto adesivo. Collegare il cavo della videocamera posteriore alla videocamera anteriore tramite il connettore CAM-IN. Scegliere la posizione sul parabrezza posteriore, pulire accuratamente, rimuovere la pellicola protettiva e incollare il supporto mantenendo una pressione per 30 secondi. Lasciare riposare per 24 ore per un'adesione ottimale. Far passare il cavo nella guarnizione del tetto evitando gli airbag.

Quale scheda di memoria è consigliata?

Il manuale non specifica un tipo di scheda di memoria, ma generalmente si consiglia di utilizzare una scheda microSD ad alta resistenza (classe 10 o U3) di almeno 32 GB per garantire una registrazione fluida continua. Consultare il manuale per le capacità massime supportate.

Il dispositivo registra in continuo?

Sì, non appena l'alimentazione viene fornita tramite la presa 12V, la registrazione si avvia automaticamente. La videocamera registra in loop, sovrascrivendo le sequenze più vecchie se la scheda è piena.

Come pulire l'obiettivo?

Utilizzare un panno morbido leggermente inumidito (acqua chiara). Strofinare delicatamente senza premere forte. Non utilizzare mai prodotti volatili come alcool o diluente, che potrebbero graffiare o danneggiare l'obiettivo.

Cosa fare in caso di condensa di umidità?

Se si forma condensa all'interno del dispositivo a seguito di un cambiamento brusco di temperatura, lasciare asciugare completamente il dispositivo all'aria aperta prima di utilizzarlo. Evitare di usarlo finché l'umidità non è evaporata per evitare danni.

Posso utilizzare la videocamera in modalità parcheggio?

Il manuale non menziona esplicitamente una modalità parcheggio. Tuttavia, se l'alimentazione è mantenuta (ad esempio tramite un cablaggio permanente), il dispositivo può continuare a registrare. Verificare le impostazioni del dispositivo o consultare il manuale per le funzioni di sorveglianza del parcheggio.

Il dispositivo è compatibile con un GPS esterno?

Il manuale non menziona un ricevitore GPS integrato o esterno. Se hai bisogno di dati GPS, controlla le specifiche dettagliate del prodotto o contatta il produttore.

Come resettare il dispositivo?

Il manuale non descrive una procedura di reset. In generale, tenere premuto il pulsante di accensione per 10-15 secondi o utilizzare una graffetta per premere il pulsante di reset se presente. Consultare il manuale completo per maggiori dettagli.

Qual è la garanzia di questo prodotto?

Il manuale non specifica la durata della garanzia. Generalmente, i prodotti Kenwood beneficiano di una garanzia del produttore di 2 anni. Contatta il tuo rivenditore o JVCKENWOOD per confermare i termini di garanzia.

Come scaricare i video registrati?

Rimuovere la scheda di memoria dal dispositivo e inserirla in un computer tramite un lettore di schede. I file sono in formato MOV. È anche possibile collegare la videocamera a un computer tramite il cavo USB per accedere ai file se la modalità di archiviazione di massa è supportata.

MANUALE UTENTE DRVA601WDP KENWOOD

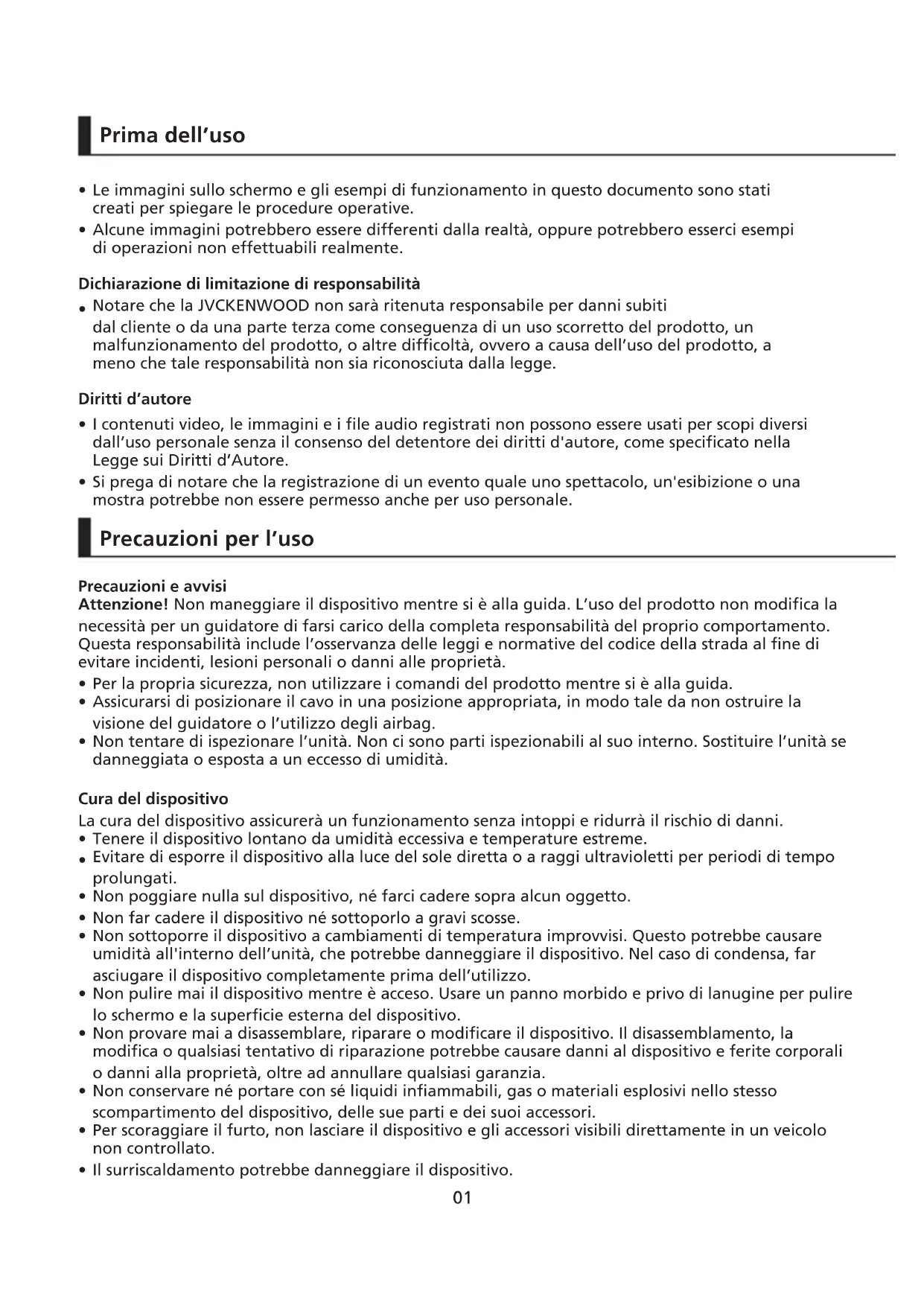

Prima dell'uso.... 01

Precauzioni per l'uso....01

Accessori 03

Nomi delle parti 03

Installazione e connessione.... 04

Specifiche 08

• Le immagini sullo schermo e gli esempi di funzionamento in questo documento sono stati creati per spiegare le procedure operative.
• Alcune immagini potrebbero essere differenti dalla realtà, oppure potrebbero esserci esempi di operazioni non effettuabili realmente.

Dichiarazione di limitazione di responsabilità

- Notare che la JVCKENWOOD non sarà ritenuta responsabile per danni subiti dal cliente o da una parte terza come conseguenza di un uso scorretto del prodotto, un malfunzionamento del prodotto, o altre difficoltà, ovvero a causa dell'uso del prodotto, a meno che tale responsabilità non sia riconosciuta dalla legge.

Diritti d'autore

• I contenuti video, le immagini e i file audio registrati non possono essere usati per scopi diversi dall'uso personale senza il consenso del detentore dei diritti d'autore, come specificato nella Legge sui Diritti d'Autore.
• Si prega di notare che la registrazione di un evento quale uno spettacolo, un'esibizione o una mostra potrebbe non essere permesso anche per uso personale.

Precauzioni per l'uso

Precauzioni e avvisi

Attenzione! Non maneggiare il dispositivo mentre si è alla guida. L'uso del prodotto non modifica la necessità per un guidatore di farsi carico della completa responsabilità del proprio comportamento. Questa responsabilità include l'osservanza delle leggi e normative del codice della strada al fine di evitare incidenti, lesioni personali o danni alle proprietà.

• Per la propria sicurezza, non utilizzare i comandi del prodotto mentre si è alla guida.
• Assicurarsi di posizionare il cavo in una posizione appropriata, in modo tale da non ostruire la visione del guidatore o l'utilizzo degli airbag.
• Non tentare di ispezionare l'unità. Non ci sono parti ispezionabili al suo interno. Sostituire l'unità se danneggiata o esposta a un eccesso di umidità.

La cura del dispositivo assicurerà un funzionamento senza intoppi e ridurrà il rischio di danni.

• Tenere il dispositivo lontano da umidità eccessiva e temperature estreme.
• Evitare di esporre il dispositivo alla luce del sole diretta o a raggi ultravioletti per periodi di tempo prolungati.
• Non poggiare nulla sul dispositivo, né farci cadere sopra alcun oggetto.
• Non far cadere il dispositivo né sottoporlo a gravi scosse.
• Non sottoporre il dispositivo a cambiamenti di temperatura improvvisi. Questo potrebbe causare umidità all'interno dell'unità, che potrebbe danneggiare il dispositivo. Nel caso di condensa, far asciugare il dispositivo completamente prima dell'utilizzo.
• Non pulire mai il dispositivo mentre è acceso. Usare un panno morbido e privo di lanugine per pulire lo schermo e la superficie esterna del dispositivo.

- Non provare mai a disassemblare, riparare o modificare il dispositivo. Il disassemblamento, la modifica o qualsiasi tentativo di riparazione potrebbe causare danni al dispositivo e ferite corporali o danni alla proprietà, oltre ad annullare qualsiasi garanzia.

- Non conservare né portare con sé liquidi infiammabili, gas o materiali esplosivi nello stesso scompartimento del dispositivo, delle sue parti e dei suoi accessori.

- Per scoraggiare il furto, non lasciare il dispositivo e gli accessori visibili direttamente in un veicolo non controllato.

- Il surriscaldamento potrebbe danneggiare il dispositivo.

Precauzioni per l'installazione

• Installare il dispositivo in una posizione tale da non ostruire la vista del guidatore.
• Installare il dispositivo in modo che si trovi entro il raggio d'azione del tergicristallo.
• Fare attenzione a non installare il dispositivo sul bollo della revisione del veicolo o su un altro bollo.
• Fare attenzione a non installare il dispositivo dove interferirà con la guida o con il funzionamento degli airbag.
• Se il dispositivo è installato in maniera incorretta, la registrazione degli eventi o la registrazione del parcheggio potrebbe non avvenire in maniera corretta.
• Consultare "Installazione e connessione" per l'orientamento dell'installazione, l'angolo di installazione e altre informazioni e installare il dispositivo in maniera corretta.
• Non installare il dispositivo vicino a un'antenna per il digitale terrestre o una componente elettrica.
  Altrimenti potrebbe ridursi la sensibilità dell'apparecchio o causare sfarfallio e rumore.
• Quando viene fissato il dispositivo con il supporto adesivo, usare un panno per la pulizia disponibile in commercio per rimuovere tutta la sporcizia e il grasso sulla superficie designata. Se il dispositivo è fissato una seconda volta oppure installato utilizzando, per esempio del nastro biadesivo per tutti gli usi, l'adesione potrebbe indebolirsi e far cadere il dispositivo.
• Dopo aver installato il dispositivo, lasciarlo per 24 ore prima dell'utilizzo per far migliorare la forza di adesione del supporto adesivo. Il non rispetto di questa procedura potrebbe avere come conseguenza l'indebolimento del supporto adesivo e la caduta del dispositivo.
• Fissare il cavo con del nastro o prodotti simili, in modo che non interferisca con la guida.

Precauzioni per l'uso

• Non ostruire la lente della videocamera, non lasciare che si sporchi, né posizionare un oggetto riflettente nelle sue vicinanze.
• Quando vengono registrati semafori a LED, nella registrazione potrebbe essere visibile lo sfarfallio o il lampeggiamento degli stessi. JVCKENWOOD non si assume alcuna responsabilità in merito alla distinzione e alla registrazione dei semafori.
• ISe viene usata della vernice sul parabrezza del veicolo, la qualità della registrazione potrebbe risentirne.
• Non vi è alcuna garanzia che il dispositivo sia in grado di registrare video in tutte le condizioni.

Pulizia del dispositivo

• Quando il dispositivo è sporco, pulirlo con un panno asciutto in silicone o in altro materiale delicato. Se il dispositivo è molto sporco, rimuovere la sporcizia con un panno e del detergente neutro, in seguito rimuovere il detergente. La pulizia del dispositivo con un panno ruvido o con una sostanza volatile quale un diluente o dell'alcol potrebbe causare graffi, deformazioni, deterioramenti o altri danni.
• Quando la lente è sporca, pulirla delicatamente con un panno soffice bagnato con acqua. Lo strofinio della lente con un panno asciutto potrebbe causare graffi.

Se viene notato un problema con il dispositivo, spegnere il dispositivo e contattare il rivenditore o il centro assistenza JVCKENWOOD.

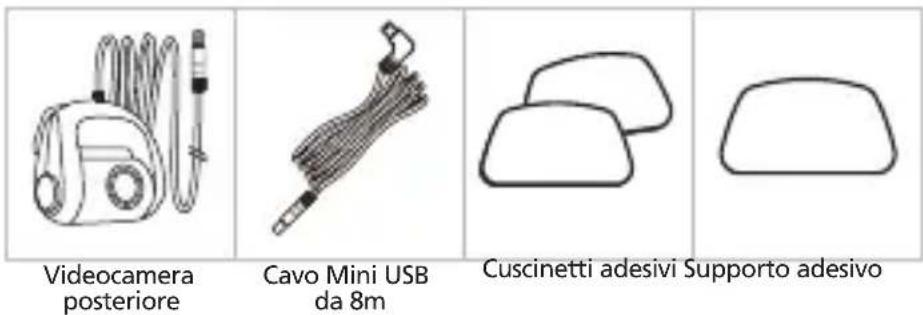

Accessori

Prima di iniziare, assicurarsi di avere tutto il necessario.

* L'aspetto del prodotto potrebbe essere lievemente diverso da quanto mostrato sopra.

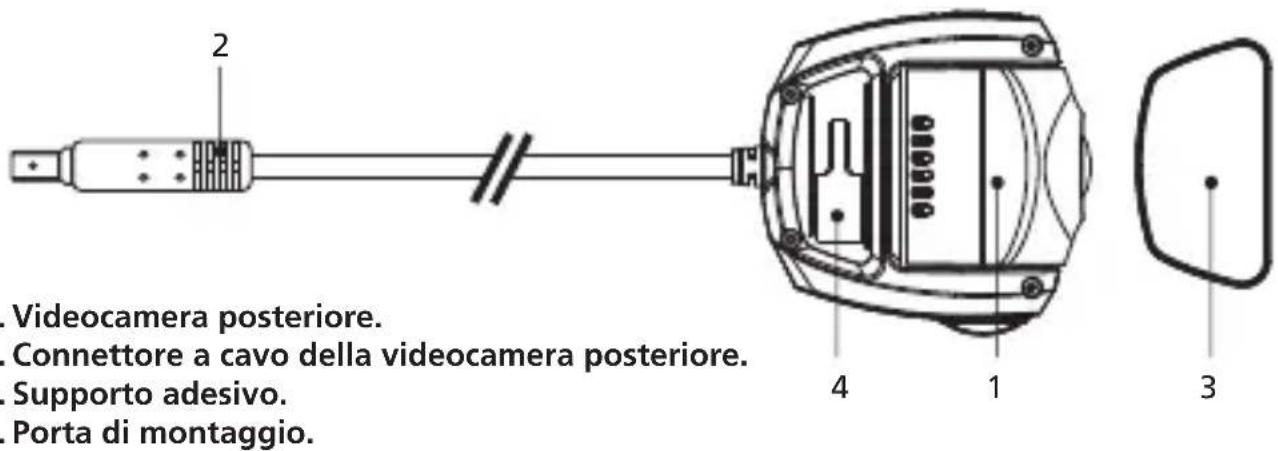

Nomi delle parti

Videocamera posteriore

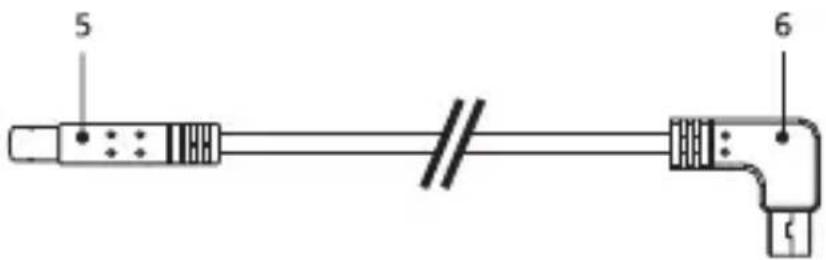

Cavo della videocamera posteriore.

1. Connettore a cavo.
2. Connettore CAM-IN.

Posizione di installazione raccomandata

• Installare il dispositivo in una posizione tale da non ostruire la vista del guidatore.
- Installare il dispositivo in modo che si trovi entro il raggio d'azione del tergicristallo.

! Attenzione

Quando viene fatto passare il cavo di alimentazione tramite il pilastro frontale o un'altra componente, osservare i seguenti punti relativi al cablaggio.

• Posizionare il cavo di alimentazione lontano (in avanti o all'indietro) rispetto all'airbag, affinché non interferisca con esso.
• Qualora la copertura del pilastro sia bloccata con morsetti speciali o accessori simili, i morsetti potrebbero dover essere sostituiti dopo aver rimosso la copertura del pilastro. Per maggiori informazioni circa la rimozione della copertura del pilastro, la disponibilità delle parti di ricambio e altre informazioni, contattare il rivenditore del veicolo.
• Fissare il cavo con del nastro o prodotti simili, in modo che non interferisca con la guida.

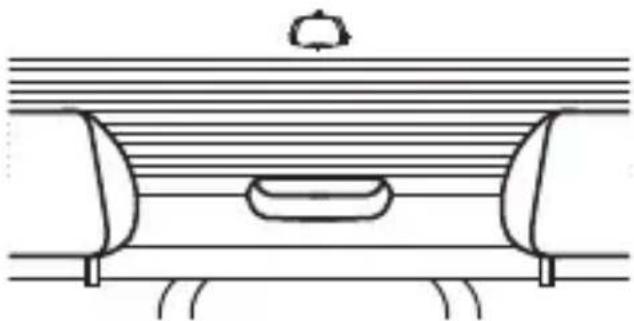

Parabrezza posteriore

Per la prima installazione, attenersi alle seguenti istruzioni:

Fase 1: Localizzare la videocamera posteriore.

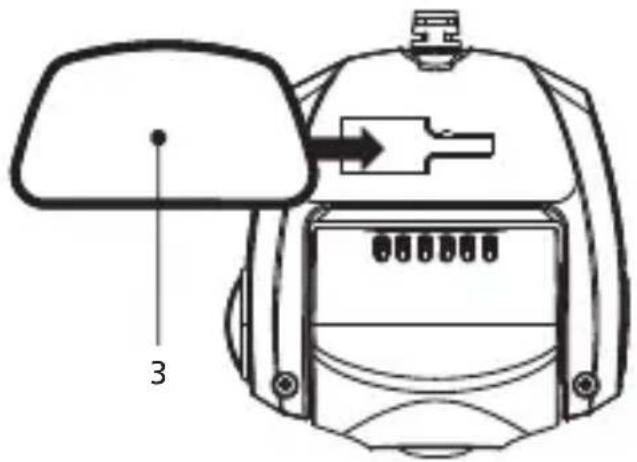

1.1 Connettere il dispositivo al supporto adesivo

Attaccare il dispositivo sul (3) supporto adesivo.

Assicurarsi di allineare il dispositivo all'interno del supporto adesivo per un'installazione corretta.

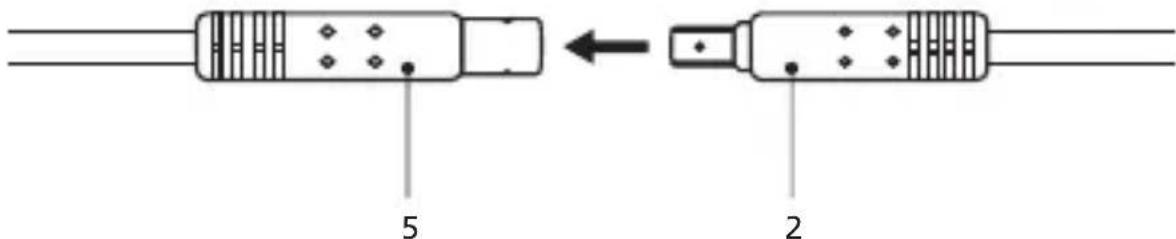

1.2 Connettere il connettore a cavo della videocamera posteriore

Connettere il (2) connettore della videocamera posteriore al (5) connettore a cavo. Assicurarsi che i pin maschio e femmina siano allineati quando si effettua la connessione.

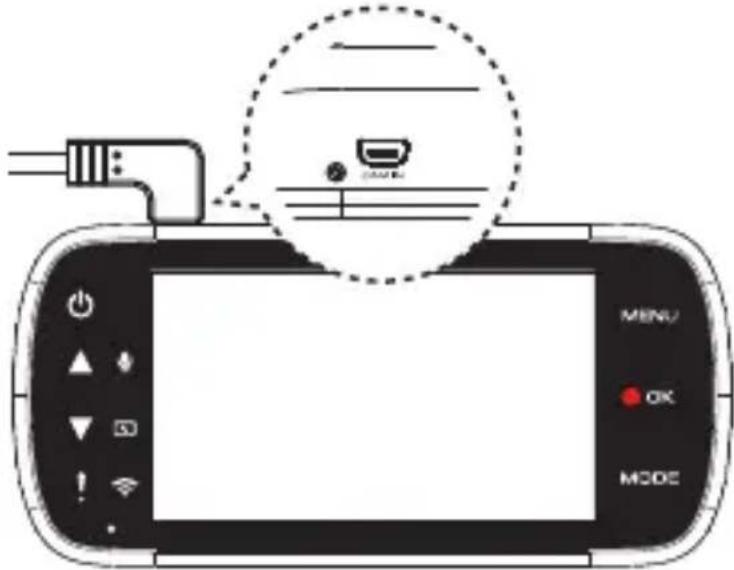

1.3 Connettere la videocamera posteriore

Inserire il (6) Connettore CAM-IN nella porta CAM-IN sulla videocamera dashboard compatibile.

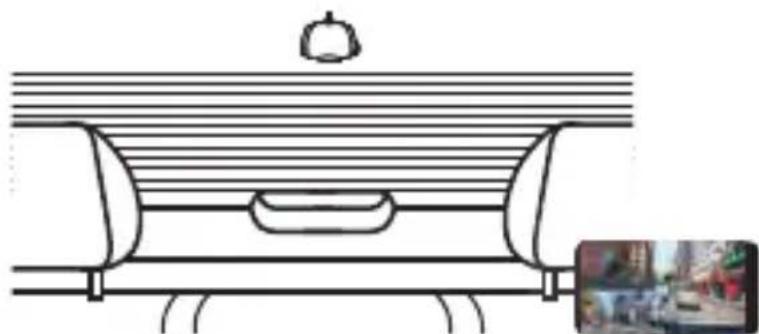

1.4 Selezionare la posizione di installazione

Avviare il motore per alimentare la videocamera posteriore, in seguito attivare la modalità Wireless Link per la connessione al dispositivo mobile. Utilizzare l'APP per visualizzare l'immagine e regolare la posizione di installazione.

Il dispositivo si accenderà automaticamente e inizierà a registrare quando l'alimentazione è stata resa disponibile dalla presa da 12 V.

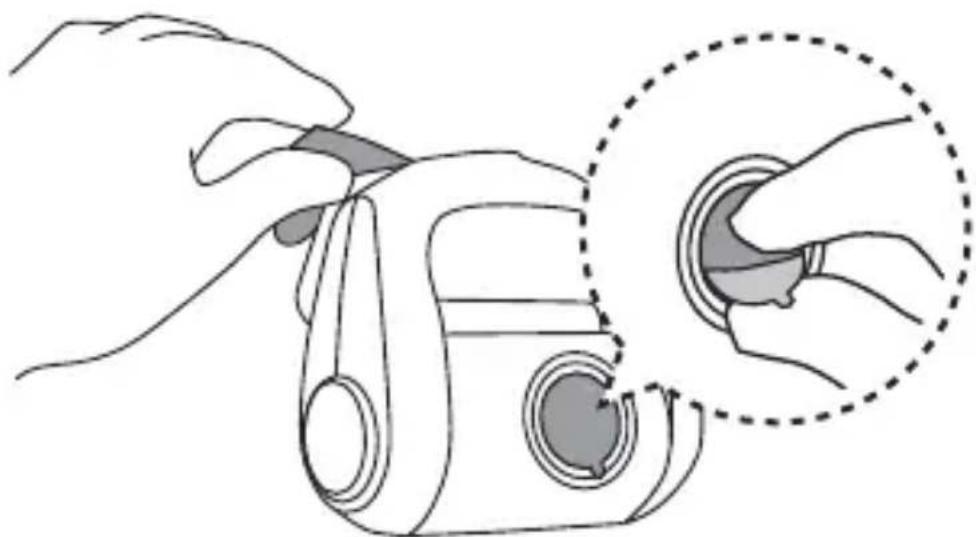

1.5 Installare il supporto adesivo

Dopo aver selezionato la posizione e l'angolo di installazione migliori, rimuovere la (3) pellicola protettiva adesiva e la pellicola protettiva della lente, attaccarlo al parabrezza posteriore, premere e aggiungere pressione per 30 secondi.

• Assicurarsi che il cavo possa essere connesso nella posizione di installazione.
• Il parabrezza dovrebbe essere pulito attentamente e l'area di montaggio dovrebbe essere asciutta e a temperatura ambiente prima dell'applicazione dell'adesivo (Evitare la luce solare diretta).
• Lasciare per 24 ore per ottenere un'adesione migliore.

1.6 Valutazione della posizione del cavo

L'installazione del cavo della videocamera posteriore dev'essere pianificata con cura, specialmente per quanto riguarda il cavo e la posizione della videocamera all'interno del veicolo. Consultare il manuale del dispositivo per una posizione ottimale. Esaminare il veicolo per la migliore traiettoria del cavo verso il parabrezza anteriore.

1.7 Installazione del cavo

Mettere il cavo nell'aria sottotetto del veicolo e nascondere il cavo esposto, utilizzare un attrezzo per la rimozione dei pannelli per sciogliere qualsiasi trim e nascondere il cavo se necessario.

Nota:

• Assicurarsi che la traiettoria del cavo non coinvolga gli airbag.
• Trovare il posto giusto per nascondere il cavo in eccesso.
• Consultare un installatore professionale o un tecnico invece di fare da sé.

Sensore delle immagini	Sensore CMOS da 1/2,8"
Velocità fotogrammi	30fps
Risoluzione di registrazione	2560 x 1440 (3.7M)
Formato di registrazione	H.264 (MOV)
Lente	Lente a focus fisso F=2.0
Campo visivo	Orizzontale :129° / Verticale: 66° / Diagonale: 161°
Tensione di funzionamento	CC5.0V
Consumo corrente	120mA
Temperatura di esercizio	da -10°C a 60°C
Dimensioni	2-1/2" x 2-5/8" x 1-7/16"63mm x 66mm x 36mm
Peso	11.8oz / 334g
Lunghezza cavo	26'-3" / 8m

Contenido

ES

Instale o dispositivo no (3) suporte adesivo.

Dichiarazione di conformità relativa alla direttiva EMC 2014/30/EU

Dichiarazione di conformità relativa alla direttiva RoHS 2011/65/EU

Produttore:

JVCKENWOOD Corporation

3-12, Moriyacho, Kanagawa-ku, Yokohama-shi,

Kanagawa 221-0022, JAPAN

Rappresentante UE:

JVCKENWOOD Europe B.V.

Amsterdamseweg 37, 1422 AC UITHOORN, PAESI BASSI
