Tip de produs	Cameră de bord
Marcă	Kenwood
Model	DRVA601WDP
Rezoluție de înregistrare	2560 x 1440 pixeli (3.7 Megapixeli)
Senzor de imagine	CMOS 1/2,8"
Viteză de imagine	30 de cadre pe secundă
Format de înregistrare	H.264 (MOV)
Obiectiv	F2.0, focalizare fixă
Câmp vizual orizontal	129°
Câmp vizual vertical	66°
Câmp vizual diagonal	161°
Tensiune de funcționare	5,0 V CC
Consum electric	120 mA
Temperatură de funcționare	-10°C până la 60°C
Dimensiuni (L x Î x A)	63 x 66 x 36 mm
Greutate	334 g
Lungime cablu cameră spate	8 m
Cameră spate inclusă	Da
Tip de montare	Suport adeziv pe parbriz
Accesorii incluse	Cameră spate, cablu mini USB 8 m, suport adeziv, tampoane adezive
Întreținere și curățare	Utilizați o cârpă moale fără scame; pentru obiectiv, ștergeți ușor cu o cârpă ușor umedă. Evitați produsele volatile.
Siguranță	Nu utilizați și nu manipulați în timpul conducerii; nu obstruați airbagurile; instalați în zona de ștergere a parbrizului.

Întrebări frecvente - DRVA601WDP KENWOOD

Cum se instalează camera spate?

Fixați mai întâi camera față pe suportul adeziv. Conectați cablul camerei spate la camera față prin conectorul CAM-IN. Alegeți locația pe parbrizul spate, curățați bine, îndepărtați folia de protecție și lipiți suportul menținând presiunea timp de 30 de secunde. Lăsați să se fixeze 24 de ore pentru o aderență optimă. Treceți cablul prin garnitura plafonului, evitând airbagurile.

Ce card de memorie este recomandat?

Manualul nu specifică un tip de card de memorie, dar este în general recomandat să utilizați un card microSD de înaltă durabilitate (clasa 10 sau U3) de cel puțin 32 GB pentru a asigura o înregistrare continuă fluidă. Consultați manualul pentru capacitățile maxime suportate.

Aparatul înregistrează continuu?

Da, de îndată ce alimentarea este furnizată prin priza de 12V, înregistrarea începe automat. Camera înregistrează în buclă, suprascriind cele mai vechi secvențe dacă cardul este plin.

Cum se curăță obiectivul?

Utilizați o cârpă moale ușor umedă (apă curată). Ștergeți ușor fără a apăsa puternic. Nu utilizați niciodată produse volatile precum alcoolul sau diluantul, care ar putea zgâria sau deteriora obiectivul.

Ce să faceți în caz de condens de umiditate?

Dacă se formează condens în interiorul aparatului din cauza unei schimbări bruște de temperatură, lăsați aparatul să se usuce complet la aer înainte de a-l folosi. Evitați să-l utilizați până când umiditatea nu s-a evaporat pentru a evita deteriorarea.

Pot folosi camera în modul de parcare?

Manualul nu menționează explicit un mod de parcare. Cu toate acestea, dacă alimentarea este menținută (de exemplu, prin cablare permanentă), aparatul poate continua să înregistreze. Verificați setările aparatului sau consultați manualul pentru funcțiile de supraveghere a parcării.

Aparatul este compatibil cu un GPS extern?

Manualul nu menționează un receptor GPS integrat sau extern. Dacă aveți nevoie de date GPS, verificați specificațiile detaliate ale produsului sau contactați producătorul.

Cum se resetează aparatul?

Manualul nu descrie o procedură de resetare. În general, țineți apăsat butonul de alimentare timp de 10-15 secunde sau folosiți o agrafă pentru a apăsa butonul de resetare dacă există. Consultați manualul complet pentru mai multe detalii.

Care este garanția acestui produs?

Manualul nu precizează durata garanției. În general, produsele Kenwood beneficiază de o garanție a producătorului de 2 ani. Contactați dealerul sau JVCKENWOOD pentru a confirma condițiile de garanție.

Cum se descarcă videoclipurile înregistrate?

Scoateți cardul de memorie din aparat și introduceți-l într-un computer printr-un cititor de carduri. Fișierele sunt în format MOV. De asemenea, puteți conecta camera la un computer prin cablul USB pentru a accesa fișierele dacă modul de stocare în masă este suportat.

MANUAL DE UTILIZARE DRVA601WDP KENWOOD

Înainte de utilizare.... 01

Precauții pentru utilizare 01

Accesorii 03

Părțile componente 03

Instalare și conectare 04

Specificații 08

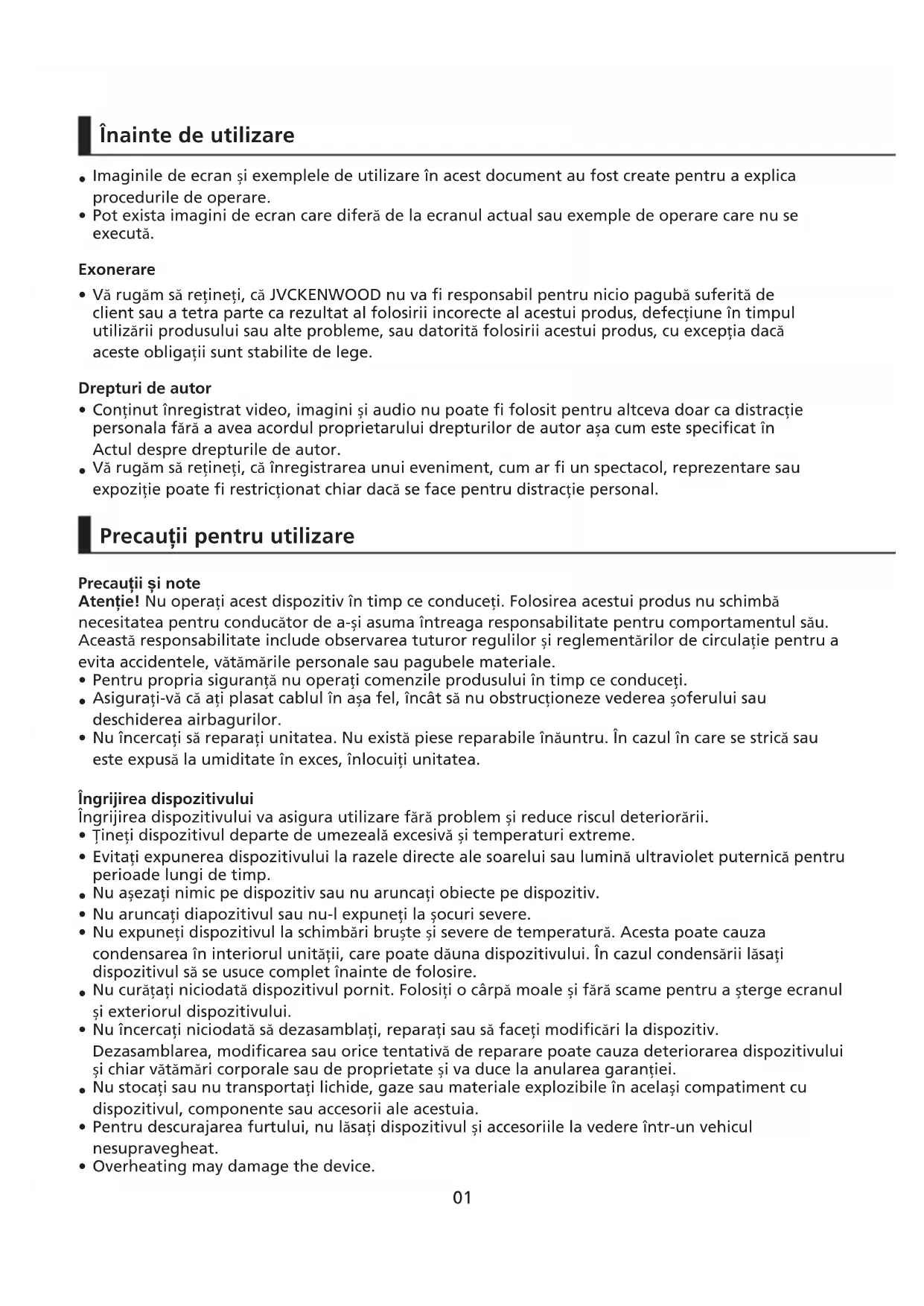

Înainte de utilizare

• Imaginile de ecran și exemplele de utilizare în acest document au fost create pentru a explica procedurile de operare.
• Pot exista imagini de ecran care diferă de la ecranul actual sau exemple de operare care nu se execută.

Exonerare

- Vă rugăm să rețineți, că JVCKENWOOD nu va fi responsabil pentru nicio pagubă suferită de client sau a tetra parte ca rezultat al folosirii incorecte al acestui produs, defecțiune în timpul utilizării produsului sau alte probleme, sau datorită folosirii acestui produs, cu excepția dacă aceste obligații sunt stabilite de lege.

Drepturi de autor

• Conținut înregistrat video, imagini și audio nu poate fi folosit pentru altceva doar ca distrație personala fără a avea acordul proprietarului drepturilor de autor așa cum este specificat în Actul despre drepturile de autor.
• Vă rugăm să rețineți, că înregistrarea unui eveniment, cum ar fi un spectacol, reprezentare sau expoziție poate fi restricționat chiar dacă se face pentru distrație personal.

Precauții pentru utilizare

Precauții și note

Atenție! Nu operați acest dispozitiv în timp ce conduceți. Folosirea acestui produs nu schimbă necesitatea pentru conducător de a-și asuma întreaga responsabilitate pentru comportamentul său. Această responsabilitate include observarea tuturor regulilor și reglementărilor de circulație pentru a evita accidentele, vătămările personale sau pagubele materiale.

• Pentru propria siguranță nu operați comenzile produsului în timp ce conduceți.
• Asigurați-vă că ați plasat cablul în așa fel, încât să nu obstrucționeze vederea șoferului sau deschiderea airbagurilor.
• Nu încercați să reparați unitatea. Nu există piese reparabile înăuntru. În cazul în care se strică sau este expusă la umiditate în exces, înlocuiți unitatea.

Îngrijirea dispozitivului

Îngrijirea dispozitivului va asigura utilizare fără problem și reduce riscul deteriorării.

• Tineți dispozitivul departe de umezeală excesivă și temperaturi extreme.
• Evitați expunerea dispozitivului la razele directe ale soarelui sau lumină ultraviolet puternică pentru perioade lungi de timp.
• Nu aşezati nimic pe dispozitiv sau nu aruncați obiecte pe dispozitiv.
• Nu aruncați diapozitivul sau nu-l expuneti la şocuri severe.
• Nu expuneți dispozitivul la schimbări bruște și severe de temperatură. Acesta poate cauza condensarea în interiorul unității, care poate dăuna dispozitivului. În cazul condensării lăsați dispozitivul să se usuce complet înainte de folosire.
• Nu curățați niciodată dispozitivul pornit. Folosiți o cârpă moale și fără scame pentru a șterge ecranul și exteriorul dispozitivului.
• Nu încercați niciodată să dezasamblăți, reparați sau să faceți modificări la dispozitiv.

Dezasamblarea, modificarea sau orice tentativă de reparare poate cauza deteriorarea dispozitivului și chiar vătămări corporale sau de proprietate și va duce la anularea garanției.

• Nu stocați sau nu transportați lichide, gaze sau materiale explozibile în același compatiment cu dispozitivul, componente sau accesorii ale acestuia.
• Pentru descurajarea furtului, nu lăsați dispozitivul și accesoriiile la vedere într-un vehicul nesupravegheat.
  • Overheating may damage the device.

Precauții pentru instalare

• Instalati dispozitivul într-o poziție unde nu va bloca vederea șoferului.
• Instalați dispozitivul în zona de ștergere dacă este echipat cu ștergător.
• Aveți grijă să nu instalați dispozitivul peste etichete de inspecție ale vehiculului sau alte etichete.
• Aveți grijă să nu instalați dispozitivul unde va interfera cu condusul sau cu funcționarea airbagului.
• Dacă dispozitivul nu este instalat corect, înregistrarea evenimentelor sau înregistrarea parcată nu va functiona corect.
• Citiți „Instalarea și conectarea” pentru orientarea instalării, unghiul și alte informații, după care instalăți dispozitivul corect.
• Nu instalați dispozitivul lângă o antenă digitală terestră de televiziune sau alt component electric. Acesta poate reduce sensibilitatea receptorului de televiziune, sau poate cauza zgomot și licărire.
• Atunci când montați dispozitivul cu montaj autoadeziv, folosiți o cârpă de curățare disponibilă în comerț, sau asemănătoare pentru a șterge murdăria și grăsimea de pe suprafața de montare. Dacă dispozitivul este repoziționat sau montat folosind, de exemplu, bandă dublu adezivă de uz general, forța de adeziune poate fi mai slabă și poate cauza căderea dispozitivului.
• După montarea dispozitivului lăsați 24 de ore înainte de utilizare pentru a permite îmbunătățirea forței de adeziune. În caz contrar adeziunea poate să slăbească și dispozitivul cade.
• Fixați cablul cu ajutorul benzii adezive sau ceva asemănător care nu interferează cu condusul.

Precauții de utilizare

• Nu blocați obiectivul camerei, nu lăsați să se adună murdărie pe obiectiv sau nu așezați un obiect reflectiv în apropiere.
• Atunci când se înregistrează semafoare rutiere, înregistrarea video în care apar acestea poate să prezinte licărire sau clipire. JVCKENWOOD nu își asumă responsabilitatea cu privire la înregistrarea cu distinctie a semafoarelor.
• Dacă parbrizul mașinii este nuanțat cu un tratament, acesta poate influența calitatea înregistrării.
• Nu există garanție că acest dispozitiv poate înregistra video în orice condiții.

Curățarea dispozitivului

- Atunci când dispozitivul este murdar, ștergeți cu o cârpă uscată de silicon sau altă cârpă moale. Dacă dispozitivul este foarte murdar, îndepărtați murdăria cu o cârpă cu soluție de curățare neutră, după care ștergeți soluția. Ștergerea dispozitivului cu o cârpă tare sau folosirea substanțelor volatile cum ar fi diluant sau alcool poate cauza zgârieturi, deformări, deteriorări sau altele.

- Atunci când obiectivul este murdar, ștergeți ușor cu o cârpă moale îmbibată în apă. Frecarea puternică a obiectivului cu o cârpă uscată poate cauza zgârieturi.

Dacă observați probleme cu dispozitivul, opriți alimentarea dispozitivului și contactați vânzătorul sau cel mai apropiat centru service JVCKENWOOD.

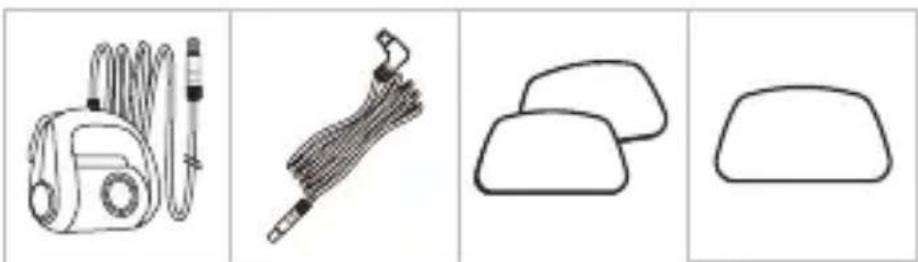

Accesorii

Înainte de a începe verificați că aveți toate de mai jos.

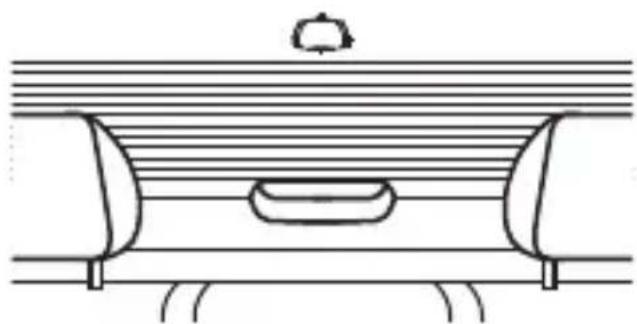

Pozitie recomandată de instalare

• Instalati dispozitivul într-o poziție unde nu va bloca vederea șoferului.
• Instalați dispozitivul în zona de ștergere dacă este echipat cu ștergător.

1 Atentie

Atunci când treceți cablul de alimentare la stâlpul față sau în altă parte, aveți în vedere punctele de mai jos atunci când efectuați lucrările de cablare.

• Cablați cablul de alimentare mai în față sau mai în spate decât airbagul, ca să nu interfereze cu acesta.
• În cazul vehiculelor la care acoperirea stâlpului este fixată cu ajutorul clemelor speciale sau asemănătoare, este posibil ca aceste cleme să trebuiască să fie înlocuite după îndepărtarea acoperirii. Pentru modul în care se îndepărtează acoperirea stâlpului și disponibilitatea părților de schimb și alte informații, contactați vânzătorul vehiculului.
• Fixați cablul de alimentare în loc cu ajutorul benzii disponibile în comerț sau altele asemănătoare ca să nu interfereze cu condusul.

Pentru prima instalare urmați instrucțiunile de jos:

Pasul 1: Localizați camera spate.

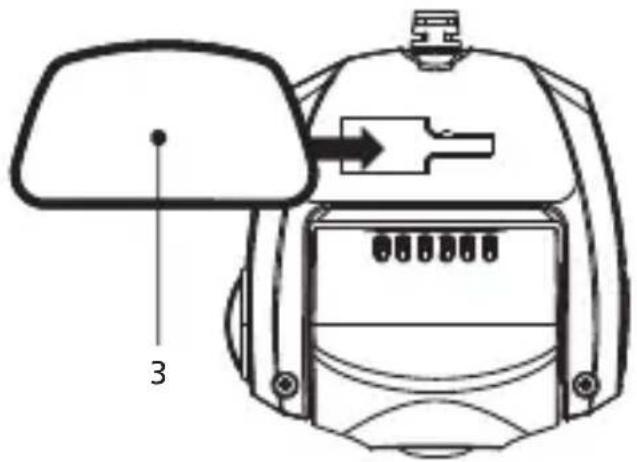

1.1 Conectați dispozitivul la montajul adeziv.

Ataşati dispozitivul la montajul adeziv (3).

Asigurați-vă că aliniați dispozitivul cu montajul adeziv pentru o instalare corespunzătoare.

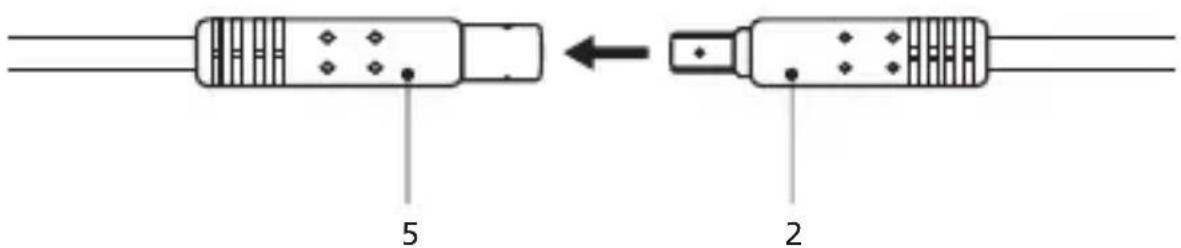

1.2 Conectați conectorul de cablul cameră spate

Conectați conectorul de cameră spate (2) la conectorul de cablu (5). Asigurați-vă că pinii mamă și tată sunt aliniate atunci când conectați.

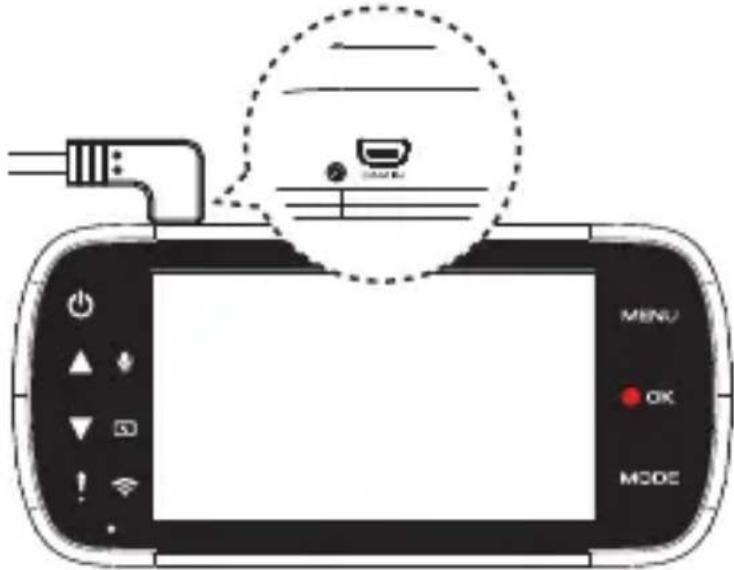

1.3 Conectați camera spate

Introduceți conectorul CAM-IN (6) în portul CAM-IN de pe camera de bord compatibilă.

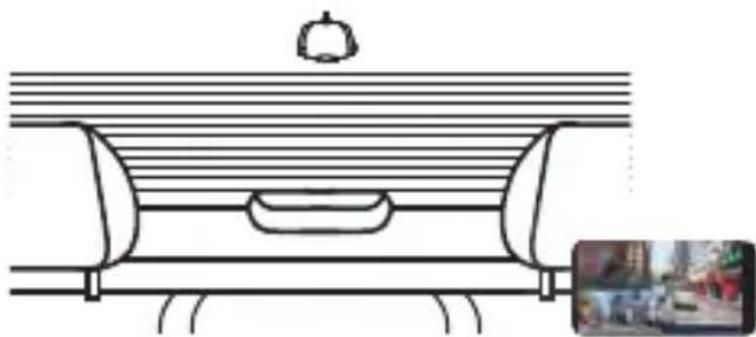

1.4 Selectați poziția de instalare

Porniți motorul pentru a alimenta camera spate, după care porniți legătura fără fir pentru a se conecta cu dispozitivul mobil. Folosind aplicația puteți vizualiza imaginea și să ajustați poziția de instalare.

Dispozitivul va porni automat și va porni înregistrarea odată ce alimentarea este disponibilă la priza de 12V.

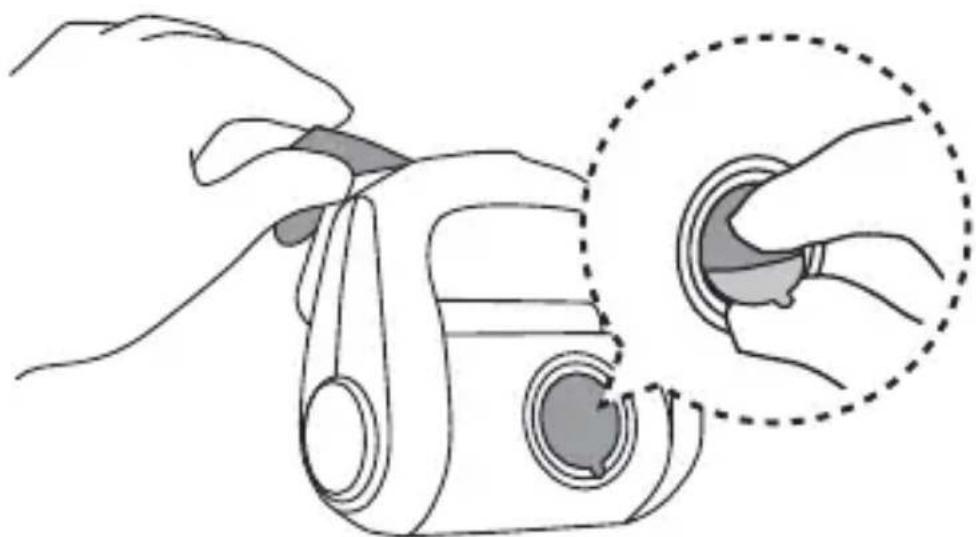

1.5 Ataşarea unui montaj adeziv

După ce ați selectat cea mai bună poziție de montaj și unghi, îndepărtați folia de protecție de pe adeziv (3) și folia de protecție de pe obiectiv, apăsați pe lunetă, țineți apăsat și presat pentru 30 de secunde.

- Asigurati-vă că cablul poate fi conectat la locația de instalare.

- Parbrizul trebuie curățat și zona de montaj ștearsă uscată și la temperatura camerei înainte de aplicare adezivului (Evitați razele directe ale soarelui).

- Lăsați 24 de ore să atingă cel mai bun grad de adeziune.

1.6 Evaluati locația cablării

Instalarea camerei spate trebuie planificată cu grijă pentru cablurile care sunt trase și pentru poziția finală a camerei în interiorul vehiculului. Vezi manualul dispozitivului pentru poziția optimă a camerei de bord. Studiați vehiculul pentru cel mai bun traseu de cabluri spre parbriz.

1.7 Instalarea cablului

Pentru trecerea cablului în capitonajul vehiculului și ascunderea cablului expus sub stâlp și chedere de cauciuc, folosiți o unealtă de îndepărtare pentru a slăbi capitonajul și a ascunde cablul dacă este necesar.

Notă:

• Asigurati-vă că cablarea nu afectează airbagurile.
• Găsiti locul potrivit pentru a ascunde cablurile în exces.
• Consultați un instalator profesional sau un tehnician de vehicul pentru a începe instalarea, în loc să faceti singur.

Senzor imagine	Senzos CMOS 1/2.8"
Rată cadre	30fps
Rezoluție înregistrare	2560 x 1440 (3.7M)
Format înregistrare	H.264 (MOV)
Obiectiv	F=2.0 focalizare fixă
Unghi de vedere	Orizontală :129° / Verticală: 66° / Diagonală: 161°
Tensiune de funcționare	DC5.0V
Consum curent	120mA
Temperatură de funcționare	-10°C to 60°C
Dimensiuni	2-1/2" x 2-5/8" x 1-7/16"63mm x 66mm x 36mm
Greutate	11.8oz / 334g
Lungime cablu	26'-3" / 8m
