MANUAL DE UTILIZADOR DRVA601WDP KENWOOD

Precauções de utilização 01

Acessórios 03

Nome das peças 03

Instalação e ligação 04

Especificações 08

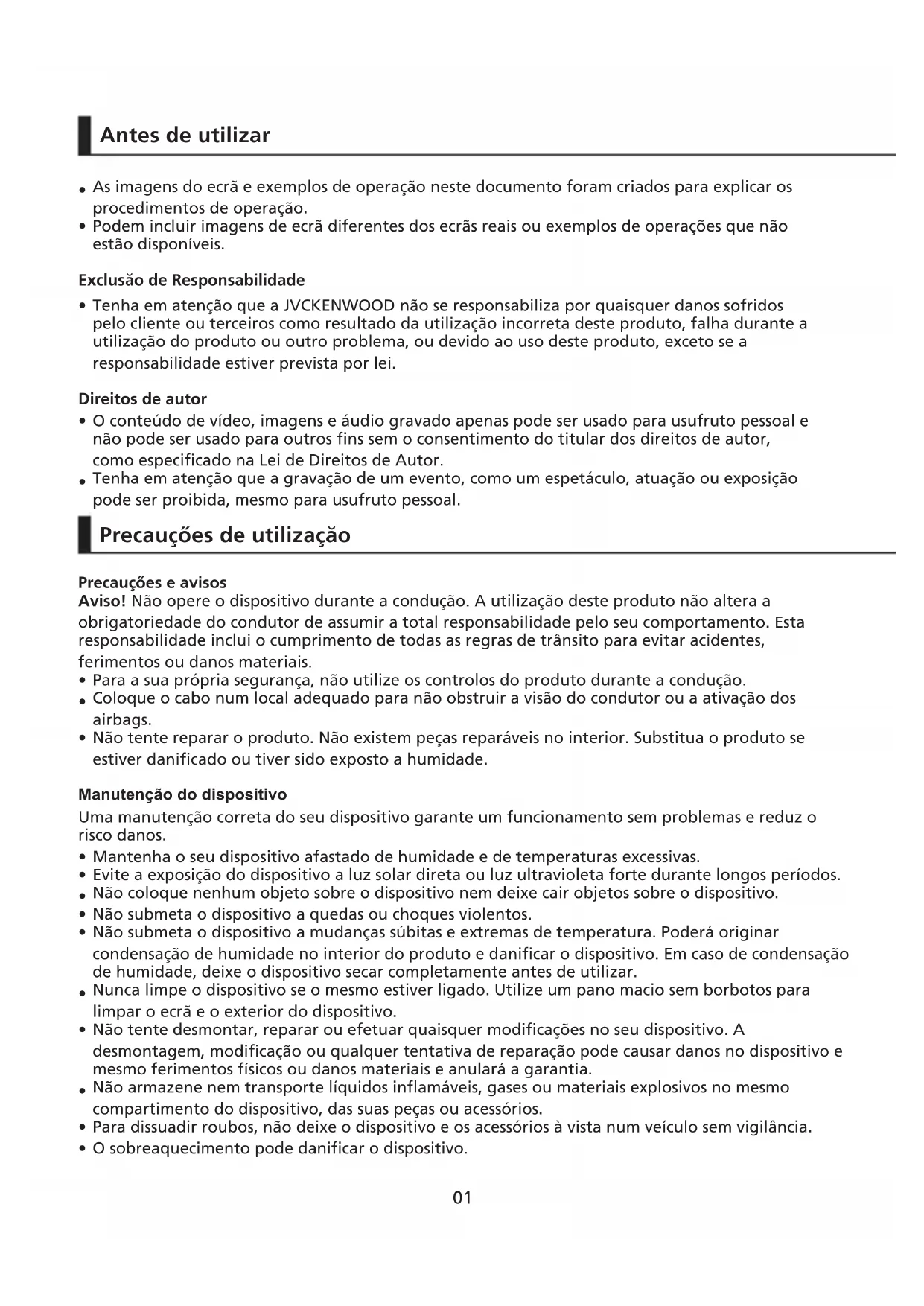

- As imagens do ecrã e exemplos de operação neste documento foram criados para explicar os procedimentos de operação.

- Podem incluir imagens de ecrã diferentes dos ecrãs reais ou exemplos de operações que não estão disponíveis.

Exclusão de Responsabilidade

- Tenha em atenção que a JVCKENWOOD não se responsabiliza por quaisquer danos sofridos pelo cliente ou terceiros como resultado da utilização incorreta deste produto, falha durante a utilização do produto ou outro problema, ou devido ao uso deste produto, exceto se a responsabilidade estiver prevista por lei.

Direitos de autor

- O conteúdo de vídeo, imagens e áudio gravado apenas pode ser usado para usufruto pessoal e não pode ser usado para outros fins sem o consentimento do titular dos direitos de autor, como especificado na Lei de Direitos de Autor.

- Tenha em atenção que a gravação de um evento, como um espetáculo, atuação ou exposição pode ser proibida, mesmo para usufruto pessoal.

Precauções de utilização

Precauções e avisos

Aviso! Não opere o dispositivo durante a condução. A utilização deste produto não altera a obrigatoriedade do condutor de assumir a total responsabilidade pelo seu comportamento. Esta responsabilidade inclui o cumprimento de todas as regras de trânsito para evitar acidentes, ferimentos ou danos materiais.

- Para a sua própria segurança, não utilize os controlos do produto durante a condução.

- Coloque o cabo num local adequado para não obstruir a visão do condutor ou a ativação dos airbags.

- Não tente reparar o produto. Não existem peças reparáveis no interior. Substitua o produto se estiver danificado ou tiver sido exposto a humidade.

Manutenção do dispositivo

Uma manutenção correta do seu dispositivo garante um funcionamento sem problemas e reduz o risco danos.

• Mantenha o seu dispositivo afastado de humidade e de temperaturas excessivas.
• Evite a exposição do dispositivo a luz solar direta ou luz ultravioleta forte durante longos períodos.
• Não coloque nenhum objeto sobre o dispositivo nem deixe cair objetos sobre o dispositivo.
• Não submeta o dispositivo a quedas ou choques violentos.

- Não submeta o dispositivo a mudanças súbitas e extremas de temperatura. Poderá originar condensação de humidade no interior do produto e danificar o dispositivo. Em caso de condensação de humidade, deixe o dispositivo secar completamente antes de utilizar.

- Nunca limpe o dispositivo se o mesmo estiver ligado. Utilize um pano macio sem borbotos para limpar o ecrã e o exterior do dispositivo.

- Não tente desmontar, reparar ou efetuar quaisquer modificações no seu dispositivo. A desmontagem, modificação ou qualquer tentativa de reparação pode causar danos no dispositivo e mesmo ferimentos físicos ou danos materiais e anulará a garantia.

- Não armazene nem transporte líquidos inflamáveis, gases ou materiais explosivos no mesmo compartimento do dispositivo, das suas peças ou acessórios.

- Para dissuadir roubos, não deixe o dispositivo e os acessórios à vista num veículo sem vigilância.

- O sobreaquecimento pode danificar o dispositivo.

Precauções de instalação

• Instale o dispositivo numa posição que não obstrua a visão do condutor.
• Instale o dispositivo dentro dos limites do limpa-para-brisas.
• Não instale o dispositivo sobre o autocolante de inspeção do veículo ou outro autocolante.
• Não instale o dispositivo num local que interfira com a condução ou o funcionamento dos airbags.
• Se instalar incorretamente o dispositivo, a gravação de eventos ou gravação em estacionamento pode não funcionar corretamente.
• Consulte “Instalação e ligação” para determinar a orientação, ângulo e outras informações de instalação e instale o dispositivo corretamente.
• Não instale o dispositivo próximo de antenas de televisão digital terrestre ou componentes elétricos. Caso contrário, poderá reduzir a sensibilidade do recetor ou causar cintilação e ruído.
• Se fixar o dispositivo com o suporte adesivo, utilize um pano de limpeza para limpar a sujidade e gordura da superfície de montagem. Se remover e voltar a fixar o dispositivo com fita adesiva de dupla face, a resistência da aderência pode diminuir e o dispositivo pode cair.
• Depois de montar o dispositivo, aguarde 24 horas antes de utilizar para melhorar a aderência do suporte adesivo. Se não o fizer, poderá diminuir a aderência do suporte adesivo e o dispositivo pode cair.
• Fixe o cabo com fita adesiva ou semelhante para não interferir com a condução.

Precauções de uso

• Não bloqueie nem suje a lente da câmara, nem coloque objetos refletores próximos da câmara.
• Quando forem gravados semáforos LED, o vídeo gravado com os semáforos pode apresentar cintilação e intermitência. A JVCKENWOOD não assume qualquer responsabilidade sobre a definição ou gravação de semáforos.
• Se utilizar um revestimento no para-brisas do veículo, a qualidade de gravação pode ser afetada.
• Não existem garantias de que o dispositivo possa gravar vídeo em todas as condições.

Limpar o dispositivo

• Quando o dispositivo estiver sujo, limpe-o com um pano de silicone seco ou outro pano macio. Se o dispositivo estiver muito sujo, limpe-o com um pano e um detergente neutro e, em seguida, limpe o detergente. A limpeza do dispositivo com um pano áspero ou substâncias voláteis, como solventes ou álcool, pode causar riscos, deformações, deterioração ou outros danos.
• Se a lente estiver suja, limpe-a suavemente com um pano macio humedecido com água. Se esfregar vigorosamente a lente com um pano seco, poderá riscar a lente.

Se detetar algum problema no dispositivo, desligue-o e contacte o seu revendedor ou centro de assistência da JVCKENWOOD mais próximo.

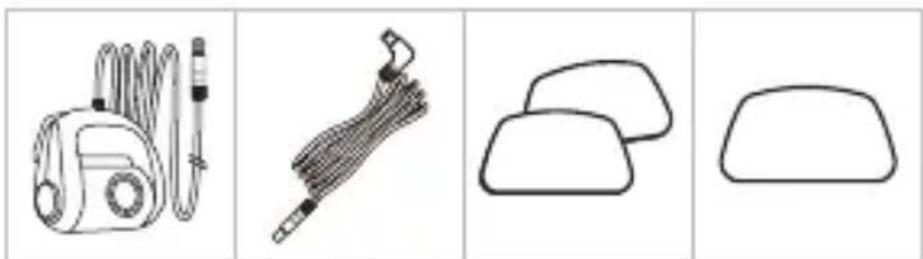

Acessórios

Antes de começar, verifique se possui todos os itens indicados abaixo.

* O aspeto do produto pode ser levemente diferente do produto apresentado acima.

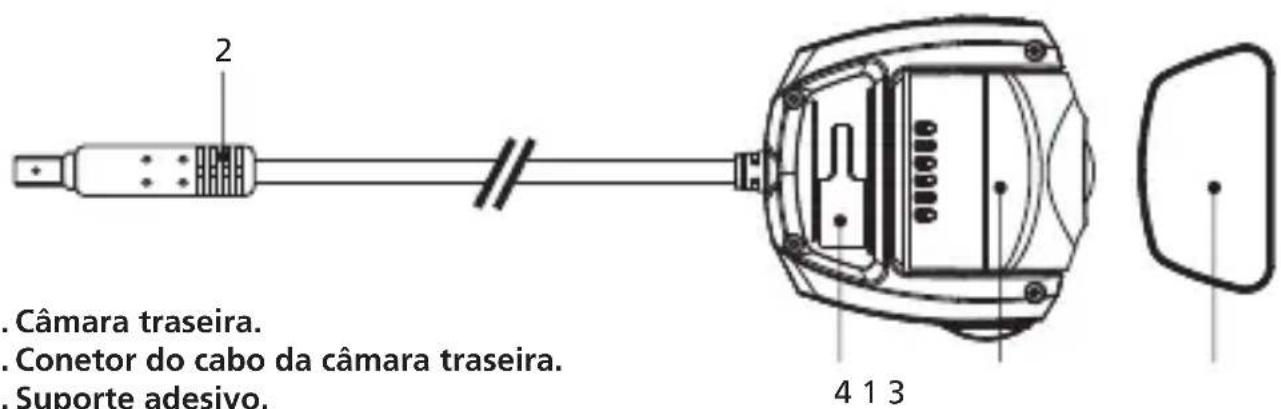

Nome das peças

Câmara traseira

. Câmara traseira. . Conetor do cabo da câmara traseira. . Suporte adesivo. 4 1 3

1. Porta de montagem.

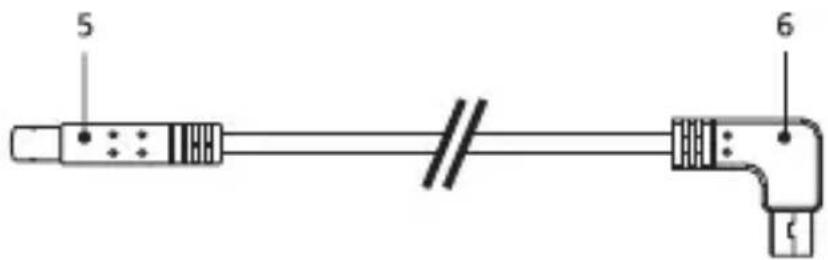

Cabo da câmara traseira

5 6

1. Conetor do cabo.
2. Conetor CAM-IN.

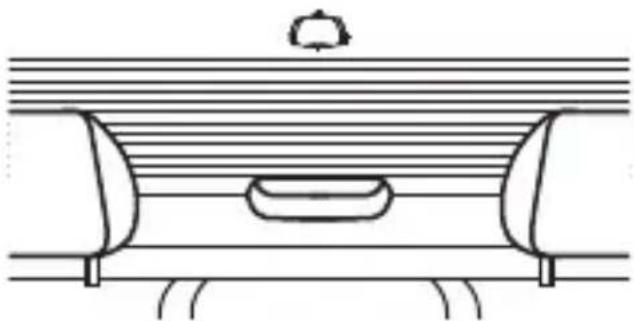

Posição de instalação recomendada

• Instale o dispositivo numa posição que não obstrua a visão do condutor.
• Instale o dispositivo dentro dos limites do limpa-para-brisas.

1 Atenção

Quando passar o cabo de alimentação pelo pilar frontal ou outra parte, tenha em atenção os pontos abaixo quando executar a ligação de cabos.

- Passe o cabo de alimentação mais adiante ou atrás do airbag para não interferir com o funcionamento do mesmo.

- Se o revestimento do pilar do veículo estiver fixado com clipes especiais, pode ser necessário substituir os clipes depois de remover o revestimento do pilar. Para saber como remover o revestimento do pilar, a disponibilidade de peças de substituição e outras informações, contacte o concessionário do veículo.

- Fixe o cabo de alimentação com fita adesiva ou semelhante para não interferir com a condução.

Para a primeira instalação, siga as instruções abaixo:

Passo 1: Localize a câmara traseira.

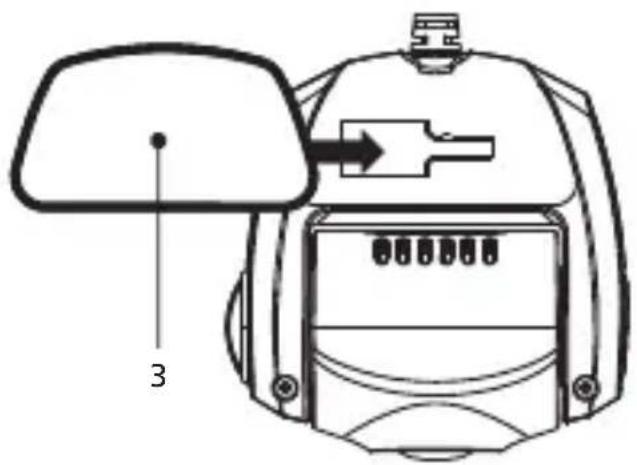

1.1 Instale o dispositivo no suporte adesivo

Alinhe o dispositivo com a fita adesiva para uma instalação correta.

3

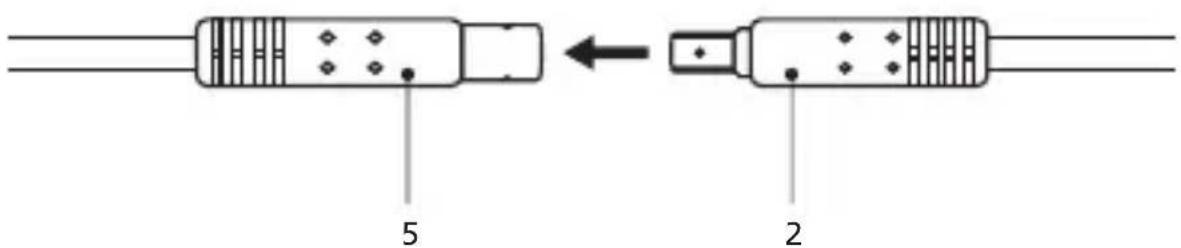

1.2 Ligue o conetor do cabo da câmara traseira

Ligue o (2) conetor da câmara traseira ao (5) conetor do cabo. Certifique-se de que os pinos macho e fêmea estão alinhados quando ligar.

5 2

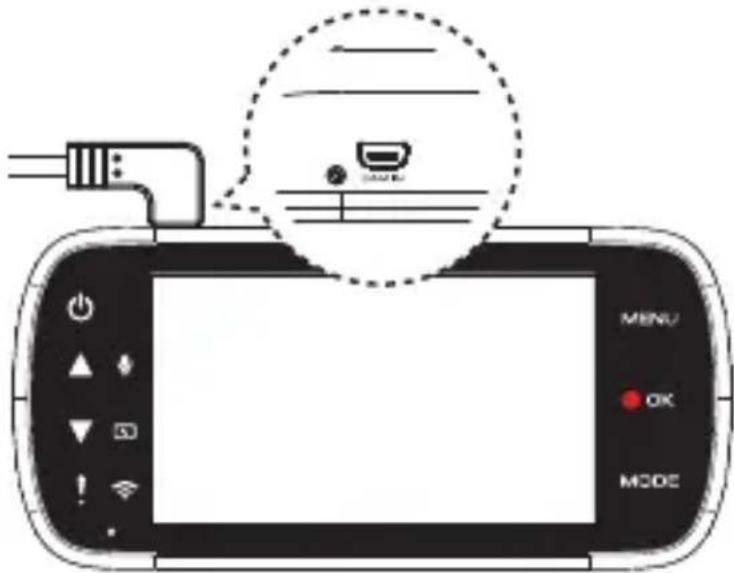

1.3 Ligue a câmara traseira

Insira o conetor CAM-IN (6) na porta CAM-IN na câmara frontal compatível.

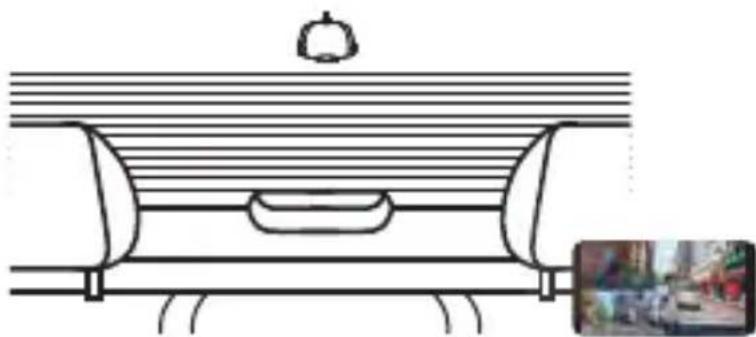

1.4 Seleccione a posição de instalação

Arranque o motor para ligar a câmara traseira e, em seguida, ative o modo Wireless Link para ligar ao dispositivo móvel. Utilize a aplicação para ver a imagem e ajuste a posição de instalação.

O dispositivo liga-se e inicia a gravação automaticamente quando a alimentação da tomada de 12 volts é disponibilizada.

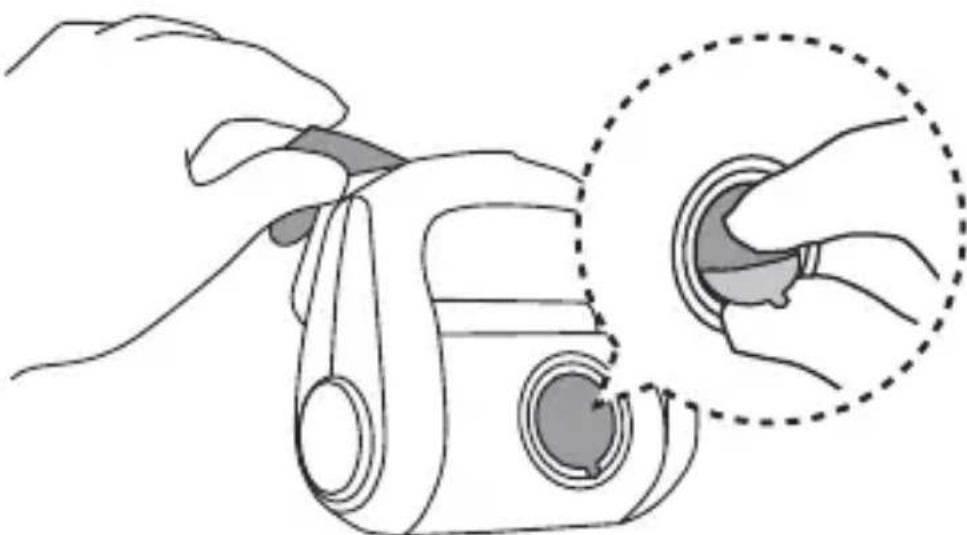

1.5 Coloque um suporte adesivo

Depois de selecionar a melhor posição e ângulo de instalação possível, retire a (3) película de proteção do adesivo e a película de proteção da lente, cole-o no vidro traseiro, pressione e mantenha a pressão durante 30 segundos.

• Certifique-se de que é possível ligar o cabo no local da instalação.
• O para-brisas deve ser limpo cuidadosamente e a área de montagem deve estar seca e à temperatura ambiente antes de aplicar o adesivo (evite a luz solar direta).
• Aguarde 24 horas para obter melhor adesão.

1.6 Avalie a localização do percurso do cabo

É necessário planear cuidadosamente o percurso do cabo para a instalação do cabo da câmara traseira e a posição final da câmara no veículo. Consulte o manual do dispositivo para determinar a melhor posição da câmara frontal. Estude o veículo para determinar o percurso mais adequado do cabo até ao para-brisas.

1.7 Instalação do cabo

Introduza o cabo no forro do veículo e oculte o cabo exposto no revestimento e borrachas do pilar. Se necessário, utilize uma ferramenta de remoção do painel para soltar o revestimento e ocultar o cabo.

Nota:

• Certifique-se de que o percurso do cabo não afeta os airbags.
• Determine o local adequado para ocultar o cabo restante.
• Consulte um instalador profissional ou um técnico para efetuar a instalação em vez de a efetuar sozinho.

Sensor de imagem	Sensor CMOS 1/2,8"
Velocidade de fotogramas	30fps
Resolução de gravação	2560 x 1440 (3,7M)
Formato de gravação	H.264 (MOV)
Lente	Lente com focagem fixa F=2.0
Campo de visão	Horizontal: 129 ° / Vertical: 66° / Diagonal: 161°
Tensão de funcionamento	DC 5,0 V
Consumo de energia	120mA
Temperatura de funcionamento	-10 °C a 60 °C
Dimensões	2-1/2" x 2-5/8" x 1-7/16"63 x 66 x 36 mm
Peso	11,8oz / 334g
Comprimento do cabo	26'-3" / 8 m

Содержание

RU

Declaração de Conformidade relativa á Diretiva EMC 2014/30/EU

Declaração de conformidade relativa á Diretiva RoHS 2011/65/EU

Fabricante:

JVCKENWOOD Corporation

3-12, Moriyacho, Kanagawa-ku, Yokohama-shi, Kanagawa 221-0022, JAPÃO

Representante na UE:

JVCKENWOOD Europe B.V.

Amsterdamseweg 37, 1422 AC UITHOORN, PAÍSES BAIXOS
