DRVA601WDP - Dashcam KENWOOD - Kostenlose Bedienungsanleitung

Produkttyp	Dashcam
Marke	Kenwood
Modell	DRVA601WDP
Aufnahmeauflösung	2560 x 1440 Pixel (3,7 Megapixel)
Bildsensor	CMOS 1/2,8"
Bildrate	30 Bilder pro Sekunde
Aufnahmeformat	H.264 (MOV)
Objektiv	F2,0, feste Fokussierung
Horizontaler Sichtwinkel	129°
Vertikaler Sichtwinkel	66°
Diagonaler Sichtwinkel	161°
Betriebsspannung	5,0 V DC
Stromverbrauch	120 mA
Betriebstemperatur	-10°C bis 60°C
Abmessungen (L x H x T)	63 x 66 x 36 mm
Gewicht	334 g
Länge des Kabels der Rückfahrkamera	8 m
Rückfahrkamera enthalten	Ja
Montageart	Klebemontage an der Windschutzscheibe
Enthaltenes Zubehör	Rückfahrkamera, Mini-USB-Kabel 8 m, Klebehalterung, Klebepads
Pflege und Reinigung	Verwenden Sie ein weiches, fusselfreies Tuch; wischen Sie das Objektiv vorsichtig mit einem leicht angefeuchteten Tuch ab. Vermeiden Sie flüchtige Produkte.
Sicherheit	Nicht während der Fahrt verwenden oder bedienen; Airbags nicht blockieren; im Wischbereich der Windschutzscheibe installieren.

Häufig gestellte Fragen - DRVA601WDP KENWOOD

Wie installiere ich die Rückfahrkamera?

Befestigen Sie zuerst die Frontkamera an der Klebehalterung. Verbinden Sie das Kabel der Rückfahrkamera über den CAM-IN-Anschluss mit der Frontkamera. Wählen Sie die Position an der Heckscheibe, reinigen Sie gründlich, entfernen Sie die Schutzfolie und kleben Sie die Halterung auf, indem Sie 30 Sekunden lang Druck ausüben. Lassen Sie es 24 Stunden für optimale Haftung ruhen. Führen Sie das Kabel durch die Dachverkleidung und vermeiden Sie Airbags.

Welche Speicherkarte wird empfohlen?

Die Anleitung gibt keinen bestimmten Speicherkartentyp vor, aber es wird generell empfohlen, eine hochbelastbare microSD-Karte (Klasse 10 oder U3) mit mindestens 32 GB zu verwenden, um eine flüssige Daueraufnahme zu gewährleisten. Beachten Sie die Angaben in der Anleitung zu den maximal unterstützten Kapazitäten.

Zeichnet das Gerät kontinuierlich auf?

Ja, sobald die Stromversorgung über die 12V-Buchse hergestellt ist, beginnt die Aufnahme automatisch. Die Kamera nimmt in einer Schleife auf und überschreibt die ältesten Aufnahmen, wenn die Karte voll ist.

Wie reinige ich das Objektiv?

Verwenden Sie ein weiches, leicht angefeuchtetes Tuch (klares Wasser). Wischen Sie vorsichtig ohne starken Druck. Verwenden Sie niemals flüchtige Produkte wie Alkohol oder Verdünner, die das Objektiv verkratzen oder beschädigen könnten.

Was tun bei Feuchtigkeitskondensation?

Wenn sich aufgrund eines plötzlichen Temperaturwechsels Kondensation im Inneren des Geräts bildet, lassen Sie das Gerät vollständig an der Luft trocknen, bevor Sie es verwenden. Vermeiden Sie die Nutzung, bis die Feuchtigkeit verdunstet ist, um Schäden zu vermeiden.

Kann ich die Kamera im Parkmodus verwenden?

Die Anleitung erwähnt keinen expliziten Parkmodus. Wenn die Stromversorgung jedoch aufrechterhalten wird (z. B. durch feste Verkabelung), kann das Gerät weiter aufzeichnen. Überprüfen Sie die Geräteeinstellungen oder die Anleitung auf Funktionen zur Parküberwachung.

Ist das Gerät mit einem externen GPS kompatibel?

Die Anleitung erwähnt keinen integrierten oder externen GPS-Empfänger. Wenn Sie GPS-Daten benötigen, überprüfen Sie die detaillierten Produktspezifikationen oder kontaktieren Sie den Hersteller.

Wie setze ich das Gerät zurück?

Die Anleitung beschreibt kein Reset-Verfahren. Halten Sie im Allgemeinen die Einschalttaste 10 bis 15 Sekunden lang gedrückt oder verwenden Sie eine Büroklammer, um die Reset-Taste zu drücken, falls vorhanden. Weitere Einzelheiten finden Sie in der vollständigen Anleitung.

Wie hoch ist die Garantie für dieses Produkt?

Die Anleitung gibt keine Garantiedauer an. In der Regel haben Kenwood-Produkte eine Herstellergarantie von 2 Jahren. Wenden Sie sich an Ihren Händler oder JVCKENWOOD, um die Garantiebedingungen zu bestätigen.

Wie lade ich die aufgenommenen Videos herunter?

Entfernen Sie die Speicherkarte aus dem Gerät und legen Sie sie über einen Kartenleser in einen Computer ein. Die Dateien sind im MOV-Format. Sie können die Kamera auch über das USB-Kabel mit einem Computer verbinden, um auf die Dateien zuzugreifen, falls der Massenspeichermodus unterstützt wird.

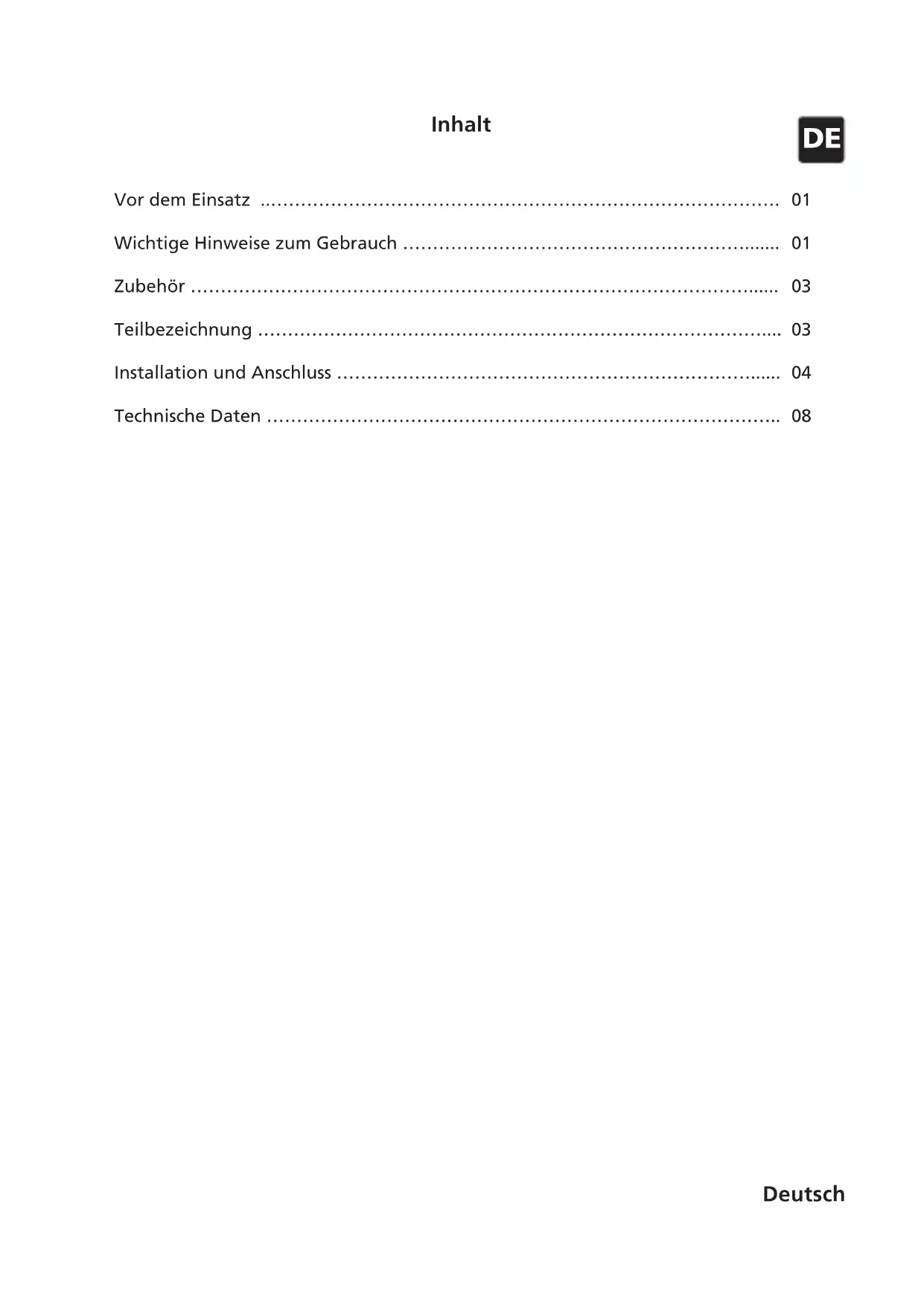

BEDIENUNGSANLEITUNG DRVA601WDP KENWOOD

Wichtige Hinweise zum Gebrauch 01

Zubehör 03

Teilbezeichnung 03

Installation und Anschluss 04

Technische Daten 08

• Bildschirmabbildungen und Bedienungsbeispiele in diesem Dokument dienen zum Veranschaulichen der Bedienung.
• Es kann vorkommen, dass Bildschirmabbildungen von tatsächlichen Bildschirminhalten abweichen und einzelne Bedienschritte nicht nachvollzogen werden können.

Haftungsausschluss

- Bitte beachten Sie, dass JVCKENWOOD für keinerlei Schäden haftet, die Kunden oder Dritten durch unsachgemäße Verwendung des Produktes, Fehlfunktionen während des Einsatzes des Produktes, damit verbundene Probleme oder durch den allgemeinen Einsatz des Produktes entstehen, sofern eine solche Haftung nicht gesetzlich vorgeschrieben ist.

Copyrights

• Aufgezeichnete Videos, Bilder und Audioinhalte dürfen gemäß „Copyright Act“ ausschließlich zur persönlichen Verwendung genutzt werden, sofern keine ausdrückliche Zustimmung des Urheberrechtsinhabers vorliegt.
• Bitte beachten Sie, dass die Aufzeichnung von Ereignissen wie Shows, Auftritten oder Ausstellungen auch untersagt sein kann, wenn eine solche Aufzeichnung rein zu persönlichen Zwecken erfolgt.

Wichtige Hinweise zum Gebrauch

Sicherheitshinweise und weitere Hinweise

Warnung! Bedienen Sie das Gerät nicht während der Fahrt. Der Einsatz dieses Gerätes entbindet Sie nicht von Ihrer Aufmerksamkeitspflicht im Straßenverkehr und abseits der Straßen. Zu solchen Pflichten zählen die Beachtung sämtlicher Verkehrsregeln und weiterer gesetzlicher Bestimmungen, damit es nicht zu Unfällen, Verletzungen oder Sachschäden kommt.

• Bedienen Sie das Gerät zu Ihrer eigenen Sicherheit nicht während der Fahrt.
• Achten Sie darauf, das Kabel so zu verlegen, dass es die Sicht des Fahrers sowie die Entfaltung von Airbags nicht beeinträchtigt.
• Versuchen Sie niemals, das Gerät eigenmächtig zu warten oder zu reparieren. Im Inneren befinden sich keine Teile, die Sie selbst reparieren können. Tauschen Sie das Gerät aus, falls es beschädigt oder starker Feuchtigkeit ausgesetzt wurde.

Gerät richtig pflegen

Gute Pflege sorgt für lange Freude an Ihrem Gerät und beugt außerdem Beschädigungen vor.

• Setzen Sie das Gerät weder starker Feuchtigkeit noch extremen Temperaturen aus.
• Vermeiden Sie möglichst längere Sonnen- und UV-Bestrahlung.
• Stellen Sie nichts auf dem Gerät ab, lassen Sie nichts auf das Gerät fallen.
• Lassen Sie das Gerät nicht fallen, vermeiden Sie starke Stöße und Erschütterungen.
• Setzen Sie das Gerät keinen plötzlichen starken Temperaturänderungen aus. Dies kann zu Feuchtigkeitsniederschlag im Inneren des Gerätes führen und Beschädigungen verursachen. Falls es zu Feuchtigkeitsniederschlag kommen sollte, lassen Sie das Gerät vor dem Einsatz zunächst komplett trocknen.
• Reinigen Sie das Gerät nie, solange es eingeschaltet oder mit der Stromversorgung verbunden ist. Reinigen Sie die Außenflächen und den Bildschirm des Gerätes mit einem weichen, fusselfreien Tuch.
• Versuchen Sie niemals, das Gerät zu zerlegen, zu reparieren oder zu verändern. Zerlegen, Verändern sowie jegliche Reparaturversuche können Ihr Gerät schwer beschädigen, auch zu Verletzungen oder Sachschäden führen; zusätzlich erlischt die Garantie.
• Lagern und befördern Sie keine brennbaren Flüssigkeiten, Gase oder gar explosive Materialien in der Nähe des Gerätes, seiner Teile oder Zubehörteile.
• Lassen Sie das Gerät und sein Zubehör zum Schutz vor Gelegenheitsdiebstahl nicht gut sichtbar in verlassenen Fahrzeugen zurück.
• Überhitzung kann das Gerät beschädigen.

Wichtige Hinweise zur Installation

• Installieren Sie das Gerät an einer Stelle, an der es die Sicht des Fahrers nicht behindert.
• Bringen Sie das Gerät so an, dass sein Sehfeld in dem Bereich liegt, der von den Scheibenwischern gereinigt wird.
• Achten Sie darauf, dass das Gerät keine Inspektions- oder andere Aufkleber überdeckt.
• Sorgen Sie dafür, dass das Gerät nicht beim Fahren stört oder die Entfaltung der Airbags behindert.
• Falls das Gerät nicht richtig installiert wird, funktionieren Ereignis- und Parkaufzeichnungen eventuell nicht richtig.
• Lesen Sie den Abschnitt „Installation und Anschluss“, informieren Sie sich über Ausrichtung, Winkel sowie weitere Dinge und installieren Sie das Gerät anschließend richtig.
• Installieren Sie das Gerät nicht in unmittelbarer Nähe von Empfangsantennen oder anderen elektronischen Komponenten.
• Andernfalls kann es zu Empfangsstörungen sowie visuellen und akustischen Störungen kommen. Wenn Sie das Gerät mit der Klebehalterung befestigen, entfernen Sie zuvor sämtliche Verschmutzungen und Fettreste gründlich mit einem sauberen Tuch (am besten leicht mit etwas Isopropylalkohol aus der Apotheke anfeuchten). Falls Sie das Gerät lösen und neu anbringen oder handelsübliches doppelseitiges Klebeband verwenden, kann die Klebkraft nachlassen und das Gerät herunterfallen.
• Warten Sie nach der Montage des Gerätes 24 Stunden ab, damit der Klebstoff seine volle Haftkraft aufbauen kann. Andernfalls kann sich die Klebkraft vermindern und das Gerät herunterfallen.
• Fixieren Sie das Kabel mit Klebeband oder ähnlichen Dingen so, dass es nicht beim Fahren stört.

Wichtige Hinweise zum Einsatz

• Achten Sie darauf, dass die Kameralinse nicht blockiert oder verschmutzt wird und dass sich keine reflektierenden Gegenstände in der Nähe befinden.
• Ampeln mit LED-Leuchtmitteln können bei der Aufzeichnung flackern oder blinken. JVCKENWOOD übernimmt keine Haftung für einwandfreie Erkennbarkeit und Aufzeichnung von Ampelsignalen.
• Bei getönten und beschichteten Windschutzscheiben kann die Aufzeichnungsqualität leiden.
• Wir garantieren nicht, dass das Gerät unter sämtlichen Umständen einwandfrei aufzeichnet.

Gerät reinigen

- Falls das Gerät einmal etwas Schmutz abbekommt, reinigen Sie es mit einem weichen Tuch. Hartnäckige Verschmutzungen entfernen Sie mit einem leicht mit einem sanften Reinigungsmittel angefeuchteten Tuch, anschließend wischen Sie Reinigungsmittelreste gründlich ab. Grobe Tücher und flüchtige Substanzen wie Verdünnung oder Alkohol können Kratzer, Verformungen, Verfärbungen und andere Schäden verursachen.

- Schmutz am Objektiv entfernen Sie durch sanftes Wischen mit einem ganz leicht mit Wasser angefeuchteten weichen Tuch. Starkes Rubbeln über die Linse mit trockenen Tüchern kann Kratzen verursachen.

Falls einmal Schwierigkeiten mit dem Gerät auftreten sollten, unterbrechen Sie die Stromversorgung, wenden sich dann an Ihren Händler oder ein JVCKENWOOD-Servicecenter in der Nähe.

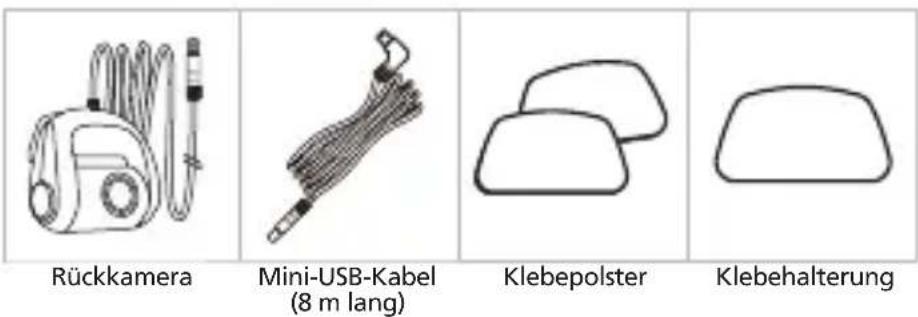

Zubehör

Vergewissern Sie sich, dass die folgenden Dinge zur Hand sind, bevor Sie loslegen.

* Das Aussehen des Produktes kann sich etwas von den Abbildungen unterscheiden.

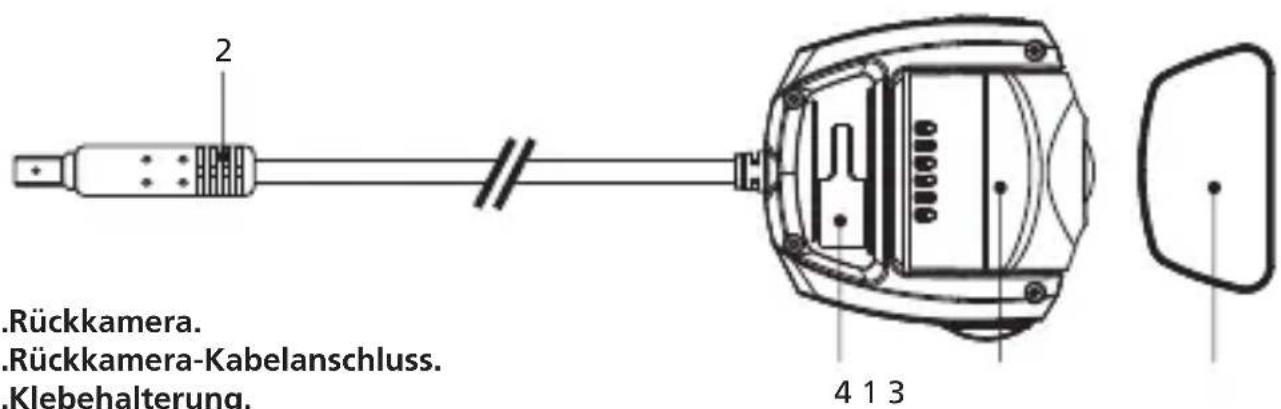

Teilbezeichnung

Rückkamera

1. Montageport.

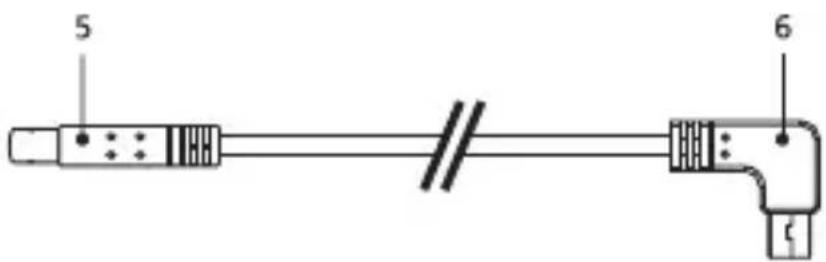

Rückkamera-Kabel

5.Kabelverbinder.
6.CAM-IN-Verbinder.

Empfohlene Installationsstelle

• Installieren Sie das Gerät an einer Stelle, an der es die Sicht des Fahrers nicht behindert.
• Bringen Sie das Gerät so an, dass sein Sehfeld in dem Bereich liegt, der von den Scheibenwischern gereinigt wird.

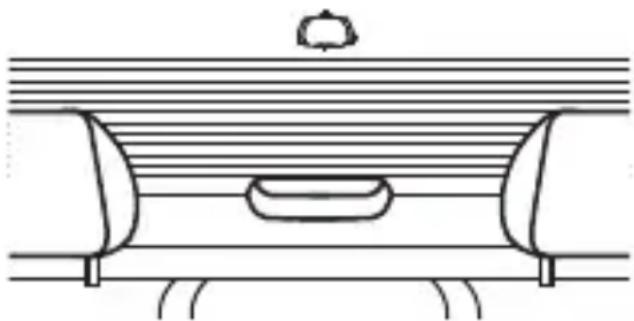

Achtung

Wenn Sie das Stromversorgungskabel an der A-Säule oder durch andere Teile verlegen, achten Sie bitte auf die nachstehenden Punkte.

• Verlegen Sie das Stromversorgungskabel in der Nähe der Airbags so, dass es die Funktion der Airbags keinesfalls beeinträchtigen kann.
• Wenn die A-Säule mit einer Abdeckung versehen ist, die mit speziellen Clips oder ähnlichen Hilfsmitteln gehalten wird, müssen die Clips später zum Fixieren wieder eingesetzt werden. Fragen Sie bei Ihrem Autohändler nach, wie sich die Säulenabdeckung zerstörungsfrei entfernen lässt, ob Ersatzteile (Clips brechen gerne) und weitere Informationen zur Verfügung stehen.
• Fixieren Sie das Kabel mit Klebeband oder ähnlichen Dingen so, dass es nicht beim Fahren stört.

Führen Sie bei der ersten Installation die nachstehenden Schritte aus:

Schritt 1: Wählen Sie eine Position für die Rückkamera.

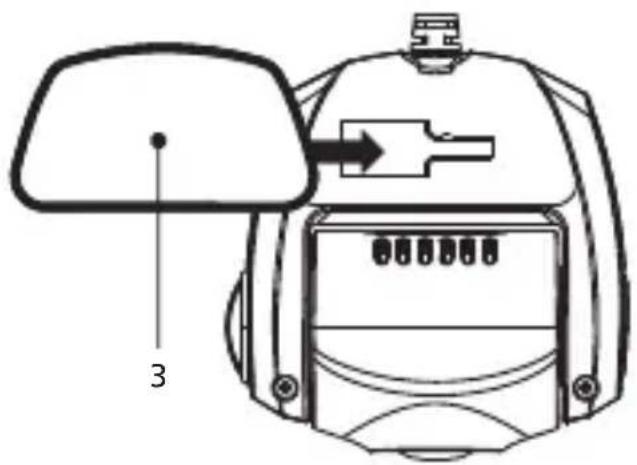

1.1 Gerät an der Klebehalterung anbringen

Bringen Sie das Gerät an der Klebehalterung (3) an.

Achten Sie darauf, dass Gerät richtig und wackelfrei an der Klebehalterung sitzt.

1.2 Rückkamera-Kabelverbinder anschließen

Schließen Sie den Rückkamera-Verbinder (2) an den Kabelverbinder (5) an. Achten Sie darauf, dass die Stifte und Öffnungen korrekt ineinandergreifen.

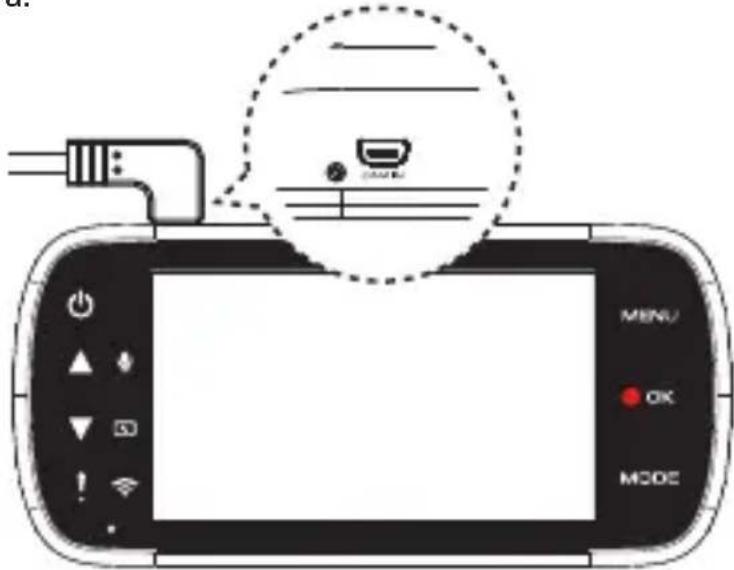

1.3 Rückkamera verbinden

Verbinden Sie den CAM-IN-Verbinder (6) mit dem CAM-IN-Anschluss der kompatiblen Dashboard-Kamera.

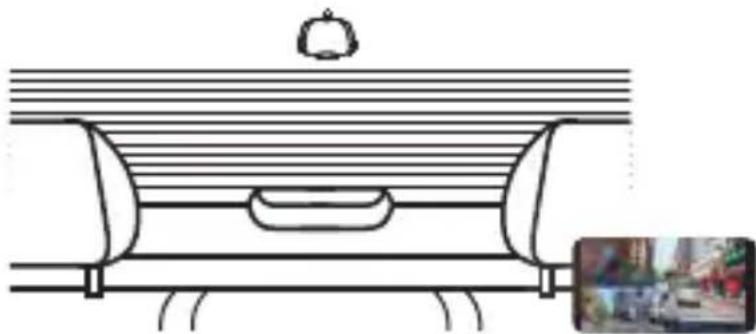

1.4 Installationsort wählen

Schalten Sie die Zündung ein, damit die Rückkamera mit Strom versorgt wird, und schalten Sie dann den Wireless-Link-Modus zur Verbindung mit dem Mobilgerät ein. Schauen Sie sich das Kamerabild mit der App an, korrigieren Sie den Installationsort bei Bedarf entsprechend.

Das Gerät schaltet sich automatisch ein und beginnt mit der Aufzeichnung, sobald es über den 12-V-Ausgang mit Strom versorgt wird.

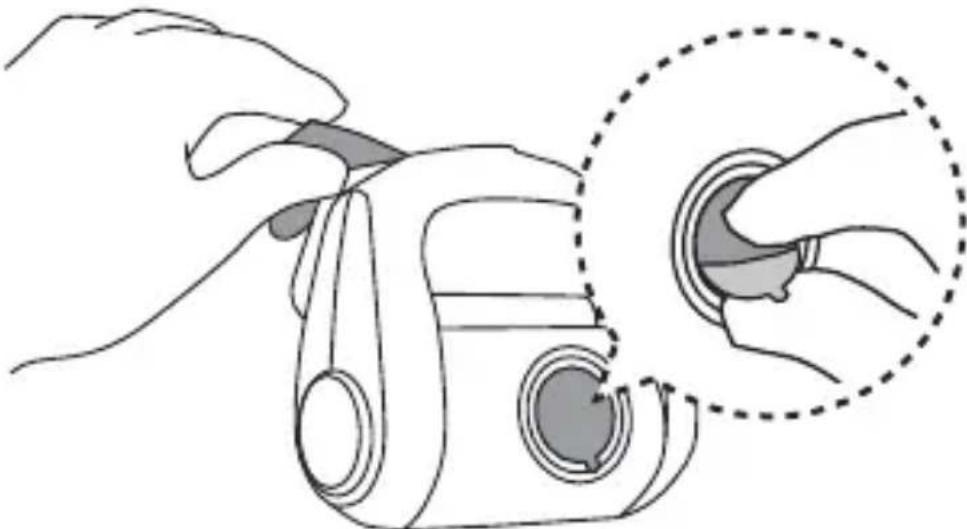

1.5 Klebehalterung anbringen

Wenn Sie den optimalen Installationsort nebst Winkel bestimmt haben, ziehen Sie die Schutzfolie (3) vom Klebepolster und die Schutzfolie vom Objektiv ab, und drücken Sie das Kleberpolster anschließend etwa 30 Sekunden lang mit etwas Kraft gegen die Heckscheibe.

• Vergewissern Sie sich vor dem Fixieren, dass sich das Kabel nach dem Anbringen anschließen und trennen lässt.
• Die Heckscheibe sollte am besten gründlich gereinigt (dazu bietet sich Isopropylalkohol aus der Apotheke an) und gut trockengerieben werden, nicht wärmer als handwarm sein (pralle Sonneneinstrahlung vermeiden), bevor verklebt wird.
• Warten Sie 24 Stunden, damit der Klebstoff seine ganze Klebkraft entfalten kann.

1.6 Planung der Kabelführung

Das Verlegen des Kabels zur Rückkamera bedarf sorgfältiger Planung, bei der natürlich auch die endgültige Position der Kamera im Fahrzeug berücksichtigt werden muss. Schauen Sie in der Anleitung zur Kamera sowie der Betriebsanleitung Ihres Fahrzeugs nach, wenn Sie die beste Kameraposition ermitteln. Schauen Sie sich den Innenraum des Fahrzeugs genau an, um eine gute Möglichkeit zum Verlegen des Kabels bis zur Windschutzscheibe zu finden.

1.7 Kabelinstallation

Versuchen Sie, das Kabel unter die Dachinnenverkleidung, unter Abdeckungen und Gummilippen zu klemmen, sofern dabei nichts beschädigt oder undicht wird. Zum Lösen mancher Verkleidung braucht es Spezialwerkzeug; fragen Sie am besten beim Autohändler oder in der Werkstatt nach.

Hinweis:

- Achten Sie darauf, dass das Kabel die Funktion der Airbags nicht beeinträchtigt.

- Verstecken Sie überschüssiges Kabel an einer sinnvollen Stelle.

- Wenden Sie sich an einen Installateur oder Fahrzeugtechniker, wenn Sie sich die Installation nicht selbst zutrauen.

Bildsensor	CMOS-Sensor, 1/2,8-Zoll
Bildfrequenz	30 Hz
Aufnahmeauflösung	2560 x 1440 (3.7 Megapixel)
Aufnahmeformat	H.264 (MOV)
Objektiv	Fixfokusobjektiv, f 2,0
Sehfeld	Horizontal :129° / Vertikal: 66° / Diagonal: 161°
Betriebsspannung	5 V Gleichspannung
Stromverbrauch	120mA
Umgebungstemperatur im Betrieb	-10 bis 60 °C
Abmessungen	63mm x 66mm x 36mm
Gewicht	334g
Kabellänge	8m
