NÁVOD K OBSLUZE DRVA601WDP KENWOOD

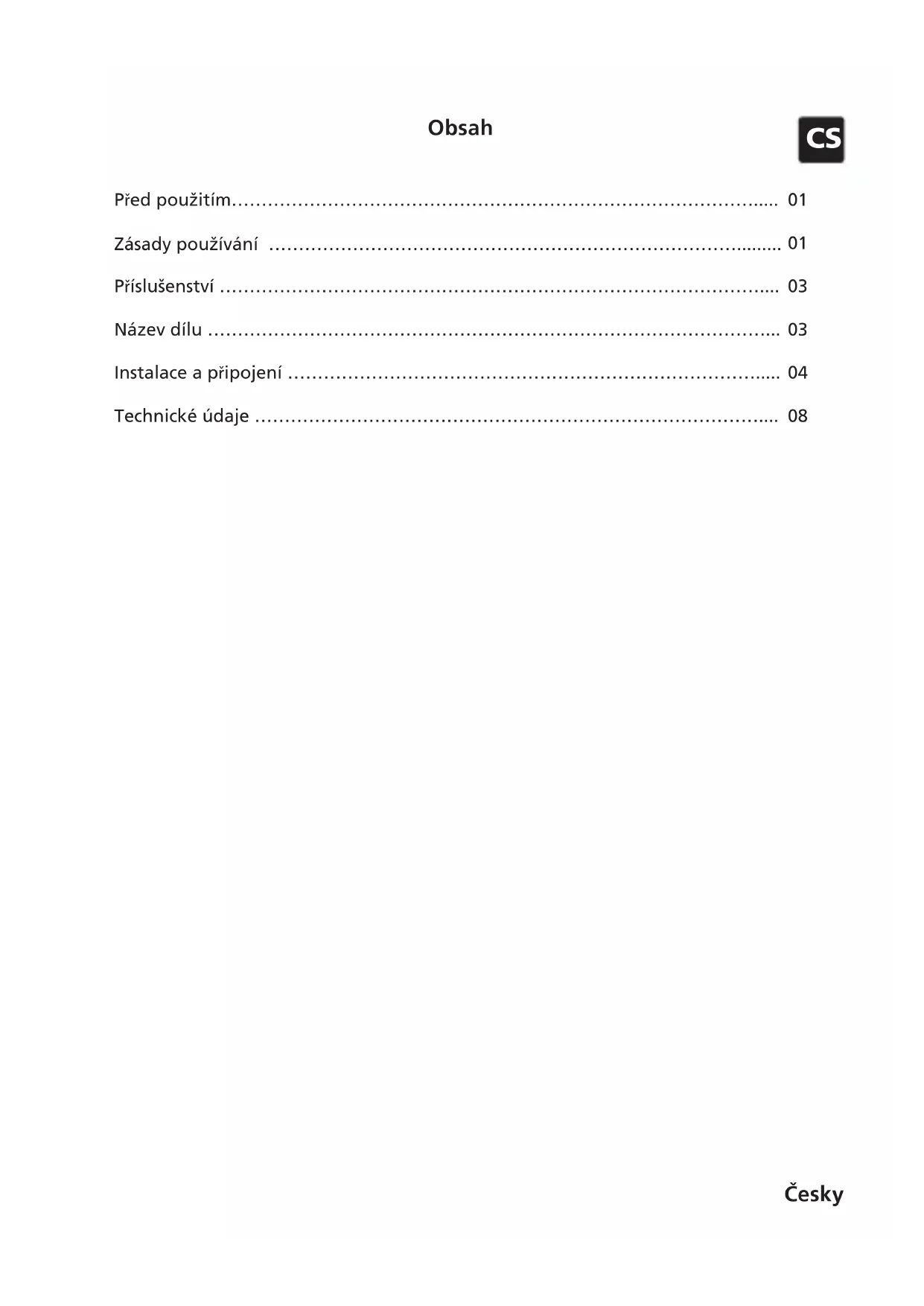

Před použitím.... 01

Zásady používání 01

Příslušenství 03

Název dílu 03

Instalace a připojení 04

Technické údaje 08

• Obrázky obrazovek a příklady použití v tomto dokumentu slouží k vysvětlení postupů při používání.
• Obrázky obrazovek se mohou od skutečných obrazovek lišit nebo se postupy uvedené v příkladech nemusí provádět.

Právní omezení

- Společnost JVCKENWOOD nenese odpovědnost za žádné škody, které vzniknou zákazníkovi nebo třetí straně v důsledku nesprávného používání tohoto produktu, selhání při používání tohoto produktu nebo v důsledku jiných potíží nebo v důsledku použití tohoto produktu, pokud je tato odpovědnost uznána zákonem.

Autorská práva

• Podle znění autorského zákona nelze bez souhlasu držitele autorských práv použít zaznamenaný video obsah, obrazový a zvukový obsah k jiným než osobním účelům.
• Záznam události, jako je produkce, představení nebo výstava, může být omezen i v případě záznamu pouze pro osobní účely.

Zásady používání

Upozornění a oznámení

Varování! Toto zařízení nepoužívejte při řízení. Používání tohoto produktu nic nemění na faktu, že řidič nese plnou odpovědnost za své jednání. Tato odpovědnost zahrnuje dodržování všech dopravních pravidel a předpisů, aby se zabránilo nehodám, zraněním osob nebo škodám na majetku.

• Z důvodu vlastní bezpečnosti nepoužívejte ovládací prvky produktu během řízení.
• Umístěte kabel tak, aby nebránil výhledu řidiče nebo aktivaci airbagů.
• Nepokoušejte se toto zařízení opravit vlastními silami. Uvnitř nejsou žádné opravitelné části. Pokud došlo k poškození zařízení nebo pokud bylo vystaveno nadměrné vlhkosti, vyměňte jej.

Údržba zařízení

Správná údržba tohoto zařízení zaručí bezproblémový provoz a sníží riziko poškození.

• Toto zařízení nevystavujte nadměrné vlhkosti a extrémním teplotám.
• Toto zařízení dlouhodobě nevystavujte prímému slunečnímu záření ani silnému ultrafialovému záření.
• Na toto zařízení neumístujte žádné jiné předměty. Zabraňte pádu jiných předmětů na toto zařízení.
• Zabraňte pádu zařízení ani jej nevystavujte silným nárazům.
• Toto zařízení nevystavujte náhlým a prudkým změnám teploty. V takovém případě by uvnitř zařízení mohla kondenzovat voda, která by mohla zařízení poškodit. Dojde-li ke zkondenzování vody uvnitř zařízení, před dalším používáním nechte zařízení zcela vyschnout.
• Toto zařízení v žádném případě nečistěte, pokud je zapnuté napájení. Displej a vnější povrch zařízení otřete měkkým netřepivým hadříkem.
• Toto zařízení se v žádném případě nepokoušejte rozebrat, opravit nebo upravit. V případě demontáže, úpravy nebo jakéhokoli pokusu o opravu může dojít k poškození zařízení, ke zranění nebo poškození majetku a dojde k propadnutí záruky.
• Neuchovávejte hořlavé kapaliny, plyny nebo výbušné materiály ve stejné přihrádce se zařízením, jeho součástmi nebo příslušenstvím.
• Nenechávejte zařízení a příslušenství na viditelném místě v nehlídaném voze, aby se zabránilo krádeži.
  • V případě přehřátí může dojít k poškození zařízení.

Zásady při instalaci

• Zařízení umístěte tak, aby nebránilo výhledu řidiče.
• Zařízení umístěte v dosahu stěrače (pokud je k dispozici).
• Zařízení neumístujte tak, aby zakrývalo kontrolní štítek vozu ani jiný štítek.

- Zařízení neumístujte tak, aby rušilo řízení nebo aktivaci airbaqu.

- IV prípadě nesprávné instalace zařízení nemusí záznam událostí nebo záznam během parkování fungovat správně.

- V části „Instalace a zapojení“ si přečtěte informace o orientaci při instalaci, o úhlu a další informace a potom zařízení správně nainstalujte.

- Toto zařízení neinstalujte v blízkosti antény při příjem digitálního pozemního televizního vysílání ani v blízkosti součásti elektroinstalace. V opačném případě by mohlo dojít ke snížení citlivosti přijímače nebo by mohlo dojít k blikání a šumu.

- Před instalací zařízení s lepeným držákem odstraňte veškeré nečistoty a mastnotu z místa instalace pomocí běžně dostupného čisticího hadříku. Pokud je zařízení opakovaně připevněno nebo nainstalováno například s použitím běžné oboustranné lepicí pásky, pevnost spoje se může snížit a zařízení může spadnout.

- Po montáži počkejte 24 hodin, aby bylo zajištěno dokonalé přilnutí lepicího držáku. V opačném případě se může lepený spoj oslabit a může dojít k pádu zařízení.

- Zajistěte kabel páskou nebo podobným způsobem, aby nerušil při jízdě.

Zásady používání

• Objektiv kamery nezakrývejte, neznečištujte ani do jeho blízkosti neumístujte reflexní objekt.
• LED semafory mohou na záznamu vypadat, jako by blikaly nebo blýskaly. Společnost JVCKENWOOD nenese žádnou odpovědnost za rozlišení nebo záznam semaforů.
• Povrchová vrstva na čelním skle vozu může negativně ovlivnit kvalitu záznamu.
• Neposkytujeme záruku, že zařízení bude nahrávat video za všech podmínek.

Čištění zařízení

• Když je zařízení znečištěné, otřete jej suchým silikonovým hadříkem nebo jiným měkkým hadříkem. Pokud je zařízení velmi znečištěné, odstraňte nečistoty hadříkem navlhčeným v neutrálním čisticím prostředku a potom čisticí prostředek otřete. Pokud zařízení otřete hrubým hadrem nebo agresivní sloučeninou, např. ředidlem nebo alkoholem, může dojít k poškrábání, deformaci, rozkladu nebo k jinému poškození.
• Když je objektiv znečištěný, jemně jej otřete měkkým hadříkem navlhčeným ve vodě. Při drhnutí suchým hadříkem se objektiv může poškrábat.

Pokud dojde k problému se zařízením, vypněte napájení zařízení a obratte se na nejbližšího prodejce nebo servisní středisko JVCKENWOOD.

Příslušenství

Než začnete, zkontrolujte, zda máte k dispozici všechny následující položky.

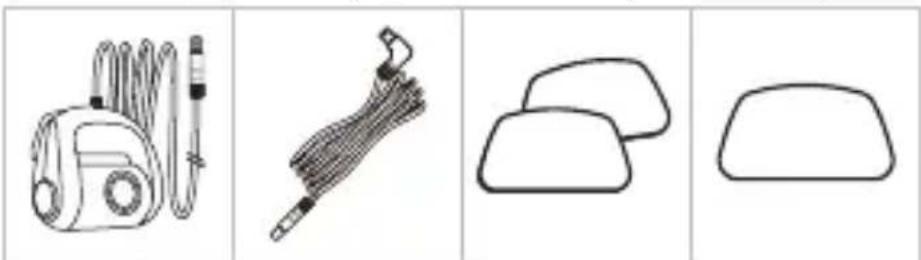

Zadní kamera Kabel mini USB 8 m Lepicí podložky Lepicí držák

* Vzhled výrobku se může mírně lišit od výše uvedeného zobrazení.

Název dílu

Zadní kamera

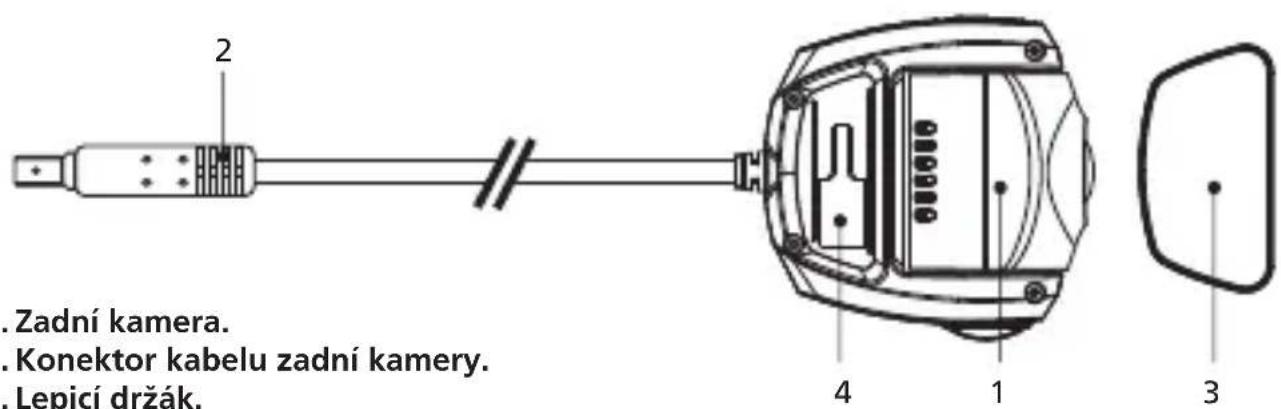

. Zadní kamera. . Konektor kabelu zadní kamery. . Lepicí držák.

1. Upevňovací zásuvka.

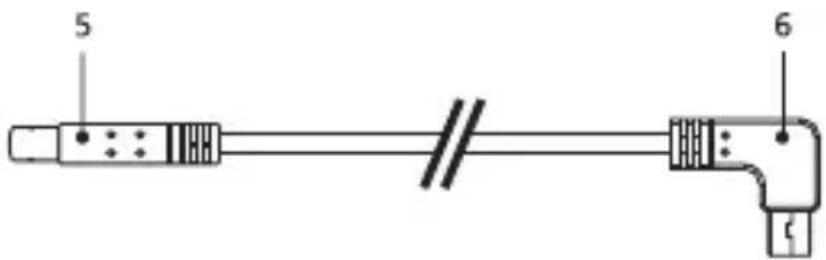

Kabel zadní kamery

5 6

1. Konektor kamery.
2. Konektor CAM-IN.

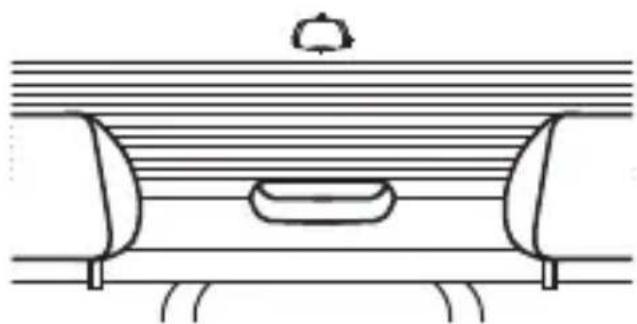

Doporučená poloha instalace

• Zařízení umístěte tak, aby nebránilo výhledu řidiče.
• Zařízení umístěte v dosahu stěrače (pokud je k dispozici).

1 Upozornění

Při umístování napájecího kabelu do predního sloupku nebo jiné části dodržujte následující zásady.

• Umístěte napájecí kabel před nebo za airbag tak, aby kabel nekolidoval s airbagem.
• Pokud je lišta sloupku ve voze zajištěna speciálními svorkami apod., bude po demontáži lišty sloupku pravděpodobně nutné svorky vyměnit. Prodejce vozu vám poskytne pokyny pro odstranění lišty sloupku, informace o dostupnosti náhradních dílů a další informace.
• Zajistěte napájecí kabel páskou nebo běžně dostupnou páskou, aby nerušil při jízdě.

Při první instalaci postupujte podle následujících pokynů:

Krok 1: Identifikujte zadní kameru.

1.1 Připojení zařízení k lepicímu držáku

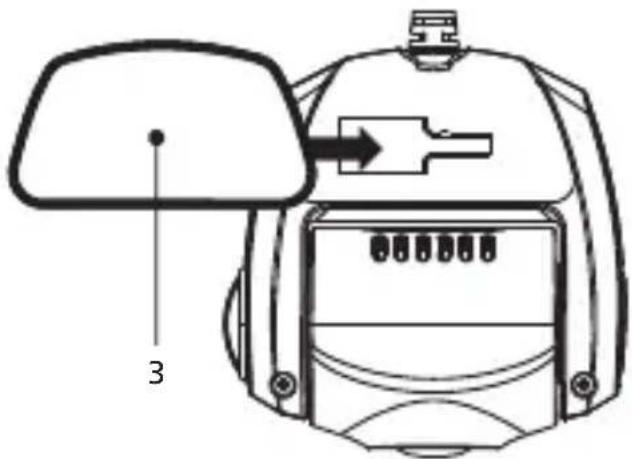

Nasad'te zařízení na (3) lepicí držák.

Aby byla zajištěna správná instalace, musí být zařízení zorientováno s lepicím držákem.

3

1.2 Připojení konektoru kabelu zadní kamery

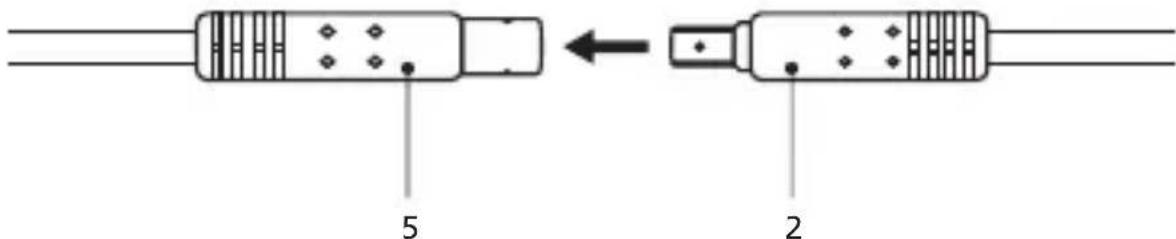

Připojte (2) konektor zadní kamery ke (5) konektoru kabelu. Při spojování zorientujte kolíky zástrčky a zásuvky.

5 2

1.3 Připojení zadní kamery

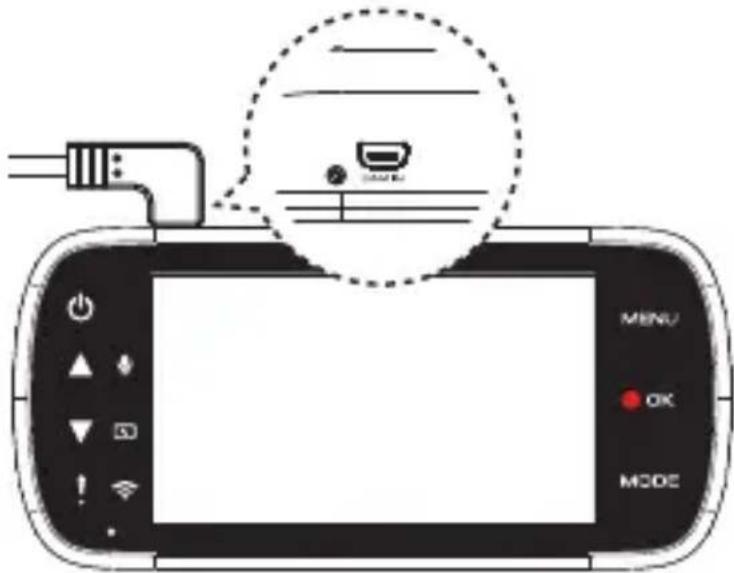

Zasuňte (6) konektor CAM-IN do portu CAM-IN na kompatibilní autokameře.

1.4 Výběr umístění instalace

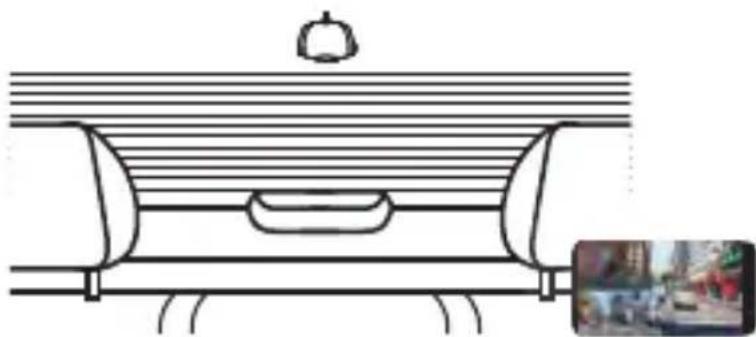

Nastartujte motor, aby se zapnulo napájení zadní kamery. Potom zapněte režim bezdrátového připojení pro připojení k mobilnímu zařízení. Pomocí aplikace zobrazte obraz a upravte umístění instalace.

Po zapnutí napájení zásuvky 12 V se zařízení automaticky zapne a začne nahrávat.

1.5 Nasazení lepicího držáku

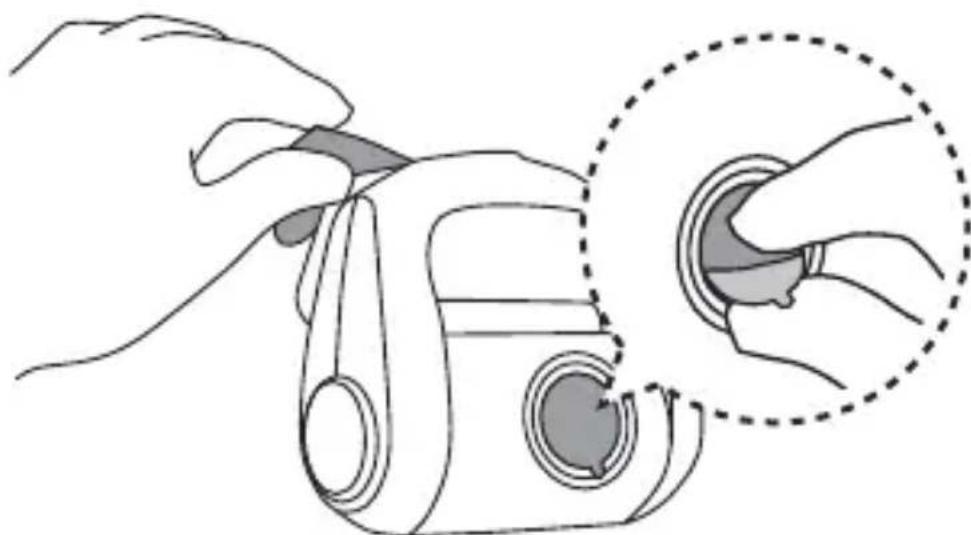

Po výběru optimální polohy a úhlu sejměte (3) ochranný film z lepicí plochy a ochranný film z objektivu, přilepte na zadní sklo, přitlačte a podržte po dobu 30 sekund.

• Zkontrolujte, zda lze v místě instalace připojit kabel.
• Před přilepením (nepřilepujte na přímém slunci) je nutno zadní sklo důkladně vyčistit a místo lepení otrít a nechat uschnout při pokojové teplotě.
• Pro zajištění optimálního lepicího účinku nechte 24 hodin tvrdnout.

1.6 Výběr umístění kabelu

Při instalaci zadní kamery je třeba pečlivě naplánovat vedení kabelu a konečnou polohu kamery ve voze. Pokyny pro výběr optimální polohy přední autokamery jsou uvedeny v příručce k zařízení. Vyhledejte ve voze nejvhodnější dráhu vedení kabelu směrem k čelnímu sklu.

1.7 Instalace kabelu

Zasuňte kabel za potah stropu vozu a skryjte kabel do lišty sloupku a do gumových lišt. Podle potřeby uvolněte lišty klempířským nářadím a skryjte kabel.

Poznámka:

• Uložení kabelu nesmí kolidovat s airbagy.
• Nadbytečný kabel skryjte na vhodném místě.
• Přenechte instalaci odborné firmě nebo automechanikovi.

Snímač obrazu	Snímač CMOS 1/2.8"
Frekvence snímků	30 snímků/s
Rozlišení záznamu	2560 x 1440 (3.7M)
Formát záznamu	H.264 (MOV)
Objektiv	Objektiv s pevným zaostřením F=2,0
Pole zobrazení	Vodorovně: 129° / svisle: 66° / úhlopříčně: 161°
Provozní napětí	5,0 V=
Proudová spotřeba	120mA
Provozní teplota	-10°C až 60°C
Rozměry	2-1/2" x 2-5/8" x 1-7/16"63mm x 66mm x 36mm
Hmotnost	11.8oz / 334g
Délka kabelu 26'-3" / 8m
