DRVA601WDP - видеорегистратор KENWOOD - Бесплатное руководство пользователя

Тип продукта	Видеорегистратор
Бренд	Kenwood
Модель	DRVA601WDP
Разрешение записи	2560 x 1440 пикселей (3.7 Мп)
Датчик изображения	CMOS 1/2,8"
Частота кадров	30 кадров в секунду
Формат записи	H.264 (MOV)
Объектив	F2.0, фиксированная фокусировка
Горизонтальный угол обзора	129°
Вертикальный угол обзора	66°
Диагональный угол обзора	161°
Рабочее напряжение	5,0 В пост. тока
Энергопотребление	120 мА
Рабочая температура	от -10°C до 60°C
Размеры (Д x В x Г)	63 x 66 x 36 мм
Вес	334 г
Длина кабеля задней камеры	8 м
Задняя камера в комплекте	Да
Тип крепления	Крепление на клейкой основе на лобовое стекло
Комплектация	Задняя камера, кабель mini USB 8 м, клейкое крепление, клейкие прокладки
Уход и чистка	Используйте мягкую безворсовую ткань; для объектива аккуратно протирайте слегка влажной тканью. Избегайте летучих веществ.
Безопасность	Не используйте и не управляйте во время вождения; не закрывайте подушки безопасности; устанавливайте в зоне работы стеклоочистителя лобового стекла.

Часто задаваемые вопросы - DRVA601WDP KENWOOD

Как установить заднюю камеру?

Сначала закрепите переднюю камеру на клейком креплении. Подключите кабель задней камеры к передней камере через разъем CAM-IN. Выберите место на заднем стекле, тщательно очистите, снимите защитную пленку и приклейте крепление, удерживая давление в течение 30 секунд. Оставьте на 24 часа для оптимального сцепления. Проложите кабель через обшивку потолка, избегая подушек безопасности.

Какая карта памяти рекомендуется?

В инструкции не указан тип карты памяти, но обычно рекомендуется использовать карту microSD высокой надежности (класс 10 или U3) объемом не менее 32 ГБ для обеспечения непрерывной записи. Обратитесь к инструкции для уточнения максимальной поддерживаемой емкости.

Записывает ли устройство непрерывно?

Да, как только питание подается через разъем 12В, запись начинается автоматически. Камера записывает циклически, перезаписывая самые старые файлы, если карта заполнена.

Как чистить объектив?

Используйте мягкую слегка влажную ткань (чистая вода). Аккуратно протирайте, не нажимая сильно. Никогда не используйте летучие вещества, такие как спирт или растворитель, которые могут поцарапать или повредить объектив.

Что делать при конденсации влаги?

Если внутри устройства образовался конденсат из-за резкого перепада температуры, дайте устройству полностью высохнуть на воздухе перед использованием. Избегайте использования, пока влага не испарится, чтобы избежать повреждений.

Можно ли использовать камеру в режиме парковки?

В инструкции явно не упоминается режим парковки. Однако, если питание подается постоянно (например, через постоянное подключение), устройство может продолжать запись. Проверьте настройки устройства или обратитесь к инструкции для функций парковочного наблюдения.

Совместимо ли устройство с внешним GPS?

В инструкции не упоминается встроенный или внешний GPS-приемник. Если вам нужны данные GPS, проверьте подробные характеристики продукта или свяжитесь с производителем.

Как сбросить устройство?

В инструкции не описана процедура сброса. Обычно нажмите и удерживайте кнопку питания в течение 10-15 секунд или используйте скрепку, чтобы нажать кнопку сброса, если она есть. Обратитесь к полной инструкции для получения дополнительной информации.

Какая гарантия на этот продукт?

В инструкции не указан срок гарантии. Обычно продукты Kenwood имеют гарантию производителя 2 года. Свяжитесь с вашим продавцом или JVCKENWOOD для подтверждения условий гарантии.

Как скачать записанные видео?

Извлеките карту памяти из устройства и вставьте ее в компьютер через картридер. Файлы имеют формат MOV. Вы также можете подключить камеру к компьютеру через USB-кабель для доступа к файлам, если поддерживается режим массового хранения.

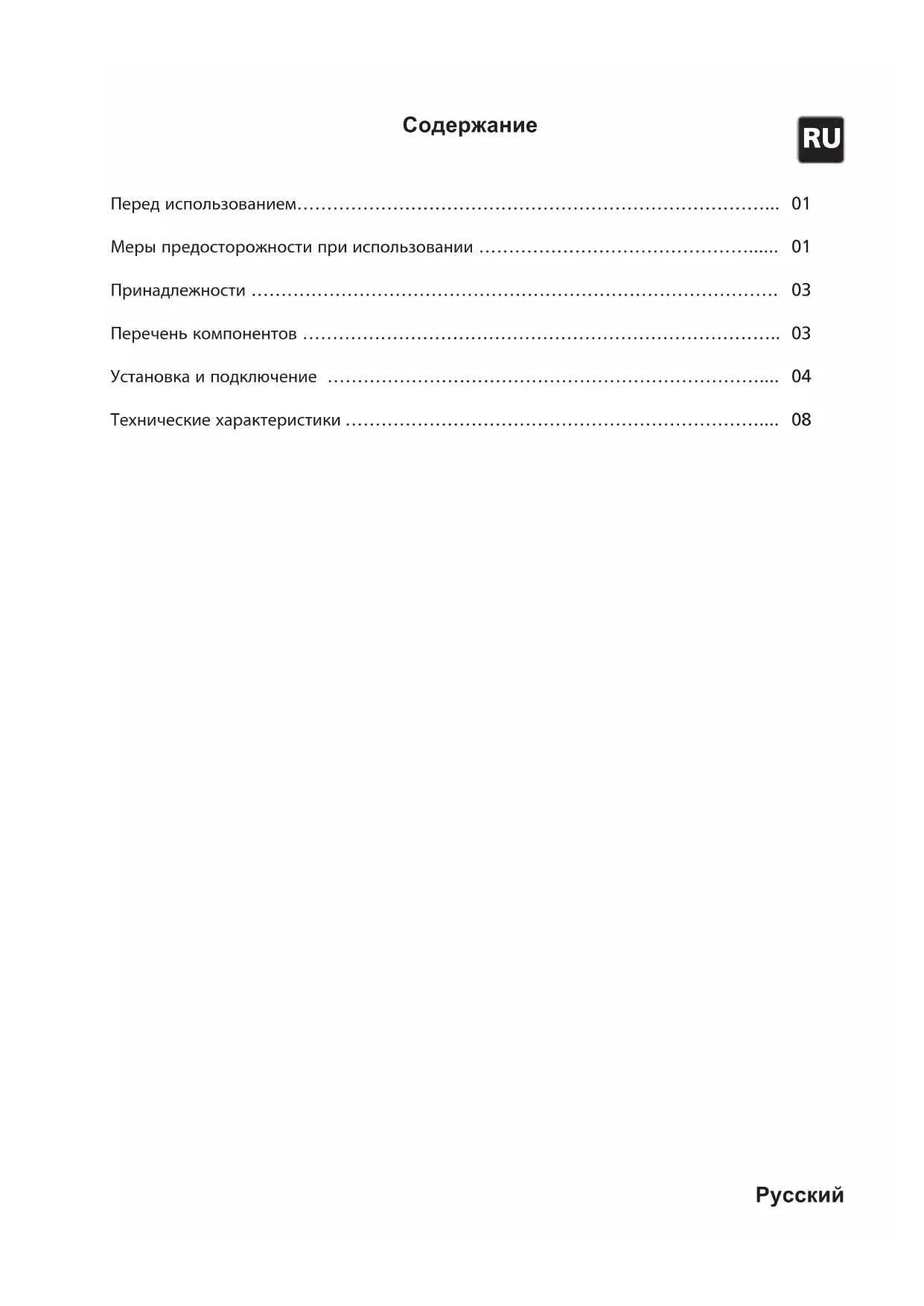

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DRVA601WDP KENWOOD

Перед использованием.... 01

Меры предосторожности при использовании 01

Принадлежности 03

Перечень компонентов 03

Установка и подключение 04

Технические характеристики 08

• Изображения экрана и примеры операций в данном документе представлены для объяснения процедур управления устройством.
• Фактические изображения на экране могут быть иными, а некоторые примеры операций могут не требоваться.

Ограничение ответственности

- Обратите внимание, что компания JVCKENWOOD не несет ответственности за какой-либо ущерб, понесенный потребителем или третьими лицами в результате нарушения правил эксплуатации данного изделия, сбоев или иных неполадок в работе данного изделия, а также вследствие использования данного изделия, если такая ответственность не установлена действующим законодательством.

Авторские права

• Согласно законодательству об авторском праве записанные видеоролики, изображения и аудиоматериалы запрещено использовать для каких-либо целей, отличных от персонального использования, без согласия держателя авторских прав.
• Помните, что запись таких мероприятий, как концерты, выступления и выставки может быть запрещена даже в персональных целях.

Меры предосторожности при использовании

Меры предосторожности и уведомления

Внимание! Не пользуйтесь данным устройством во время управления автомобилем.

Использование данного устройства не снимает с водителя ответственности за свои действия.

Водитель обязан соблюдать правила дорожного движения во избежание аварий, а также причинения вреда здоровью людей и имуществу.

• В целях собственной безопасности не используйте органы управления данным устройством во время управления автомобилем.
• Проложите кабель так, чтобы он не загораживал обзор водителю и не препятствовал раскрытию подушек безопасности.
• Не пытайтесь отремонтировать устройство. Внутри данного устройства нет деталей, предназначенных для обслуживания. Если устройство повреждено или подверглось воздействию влаги, замените его.

Уход за устройством

Надлежащий уход за устройством обеспечит его безотказную работу и сократит риск повреждения.

• Не храните устройство в условиях повышенной влажности и крайне низких или высоких температур.
• Не подвергайте устройство длительному воздействию прямого солнечного света или сильного ультрафиолетового излучения.
• Не помещайте и не бросайте на устройство предметы.
• Не роняйте устройство и не подвергайте его воздействию сильных ударов.
• Не подвергайте устройство внезапным и значительным перепадам температуры. Это может привести к образованию конденсата внутри устройства, что может привести к его повреждению. В случае образования конденсата перед эксплуатацией устройства необходимо дать ему полностью высохнуть.
• Не выполняйте очистку устройства, когда оно включено. Для очистки экрана и корпуса устройства используйте мягкую безворсовую ткань.

- Не пытайтесь разобрать, отремонтировать или модифицировать устройство. Разборка, модификация или попытка ремонта устройства могут привести к его повреждению, причинению вреда здоровью или имущества, а также к аннулированию гарантии.

- Не храните и не переносите легковоспламеняющиеся жидкости, газы или взрывоопасные материалы рядом с устройством, его деталями и принадлежностями.

- Для снижения риска кражи не оставляйте устройство и его принадлежности на виду в оставленном без присмотра автомобиле.

- Перегрев может привести к повреждению устройства.

Меры предосторожности при установке

- Установите устройство таким образом, чтобы оно не загораживало обзор водителю.

- Установите устройство в зоне действия стеклоочистителя, если он предусмотрен.

- Внимание: не устанавливайте устройство над паспортной табличкой автомобиля и другими наклейками.

- Внимание: не устанавливайте устройство в таком месте, где оно будет мешать управлению автомобилем или раскрытию подушек безопасности.

- В случае некорректной установки устройства может не работать функция записи событий и записи на парковке.

- Перед установкой устройства обязательно ознакомьтесь со сведениями об ориентации, ракурсе и других параметрах установки в разделе «Установка и подключение».

- Не устанавливайте устройство рядом с телевизионной антенной и электрическими агрегатами. Это может привести к снижению чувствительности, мерцанию и шумах на изображении.

- Перед закреплением устройства на клейком основании с помощью имеющейся в продаже чистящей салфетки или подобного материала уберите все загрязнения и маслянистые разводы с установочной поверхности. В случае повторной установки или закрепления устройства, например, с помощью обычного двустороннего скотча соединение может ослабнуть, и устройство может упасть.

- После установки устройства выдержите его в течение 24 часов, чтобы клейкое основание окончательно закрепилось. Если этого не сделать, соединение может ослабнуть, и устройство может упасть.

- Закрепите кабель с помощью клейкой ленты или подобного приспособления, чтобы он не мешал управлению автомобилем.

Меры предосторожности при использовании

- Не загораживайте объектив камеры, не допускайте его загрязнения и не помещайте рядом с ним отражающие предметы.

- При видеосъемке светодиодных светофоров на видеоизображение может мерцать, или изображение светофоров может мигать. Компания JVCKENWOOD не несет никакой ответственности за различимость или возможность видеосъемки светофоров.

- Если на стекле автомобиля имеется покрытие, качество видеоизображения может снизиться.

- Нет гарантии, что устройство сможет вести видеосъемку в любых условиях.

Очистка устройства

- Если устройство загрязнилось, протрите его сухой силиконовой салфеткой или другой мягкой тканью. Если устройство сильно загрязнено, удалите загрязнения с помощью ткани с нейтральным чистящим средством, а затем удалите остатки чистящего средства с поверхности устройства. Протирание устройства грубой тканью и использование агрессивных веществ, таких как растворитель и спирт, может привести к образованию на устройстве царапин, деформации корпуса и другим повреждениям.

- В случае загрязнения объектива осторожно протрите его мягкой тканью, смоченной водой. Протирание объектива с усилием сухой тканью может привести к образованию на нем царапин.

В случае неполадок в работе устройства, выключите его и обратитесь к продавцу устройства или в ближайший авторизованный сервисный центр KENWOOD.

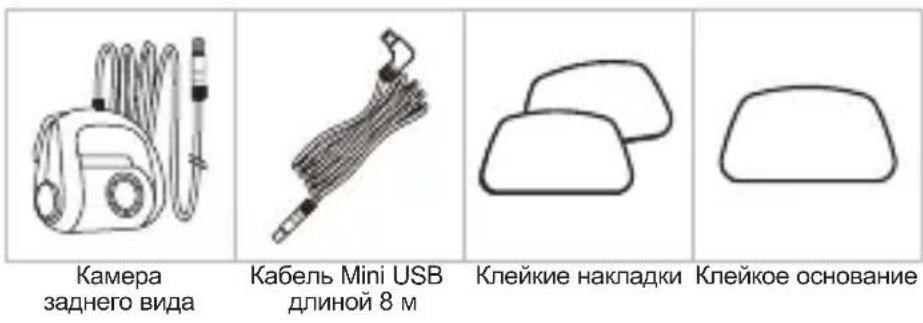

Принадлежности

Перед тем как использовать устройство, удостоверьтесь в наличии перечисленных ниже предметов.

* Внешний вид изделия может несколько отличаться от показанного выше.

Перечень компонентов

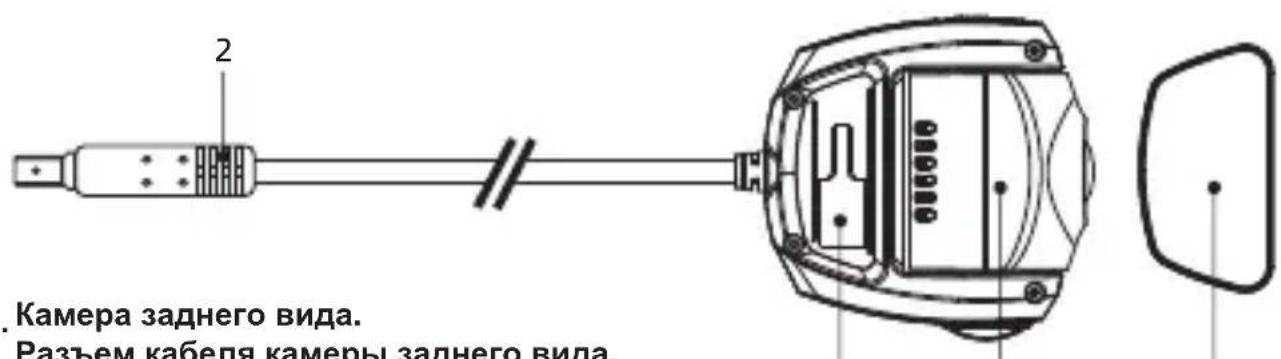

Камера заднего вида

. Камера заднего вида. Разъем кабеля камеры заднего вида.

413

1. Камера заднего вида.
2. Разъем кабеля камеры заднего вида.
3. Клейкое основание.
4. Монтажное отверстие.

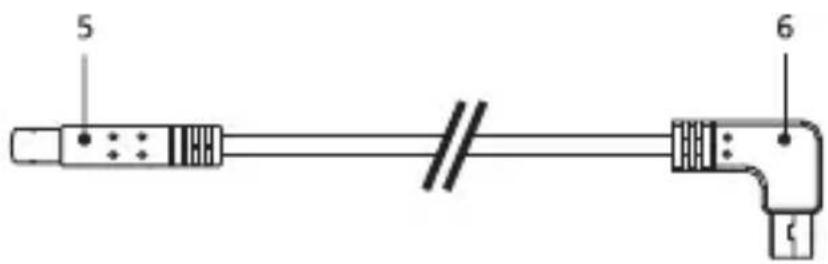

Кабель камеры заднего вида

5 6

1. Разъем кабеля.
2. Разъем CAM-IN.

Рекомендуемое место для установки

• Установите устройство таким образом, чтобы оно не загораживало обзор водителю.
• Установите устройство в зоне действия стеклоочистителя, если он предусмотрен.

! Внимание!

При прокладке кабеля питания по передней стойке и другим деталям автомобиля соблюдайте приведенные ниже указания.

• Проложите кабель питания на некотором расстоянии перед подушками безопасности или позади них, чтобы он не мешал раскрытию подушек безопасности.
• Если обшивка передней стойки автомобиля закреплена на специальных клипсах или подобных фиксаторах, может потребоваться их замена после снятия обшивки. За сведениями о снятии обшивки стойки и наличии запасных частей, а также с другими вопросами обращайтесь к продавцу автомобиля.
• Закрепите кабель питания с помощью имеющейся в продаже клейкой ленты или подобного приспособления, чтобы он не мешал управлению автомобилем.

При первой установке выполните приведенные ниже инструкции.

Шаг 1. Установка камеры заднего вида

1.1 Совместите устройство с клейким основанием

Зафиксируйте устройство на клейком основании (3).

Для надлежащей установки тщательно совместите устройство с клейким основанием.

3

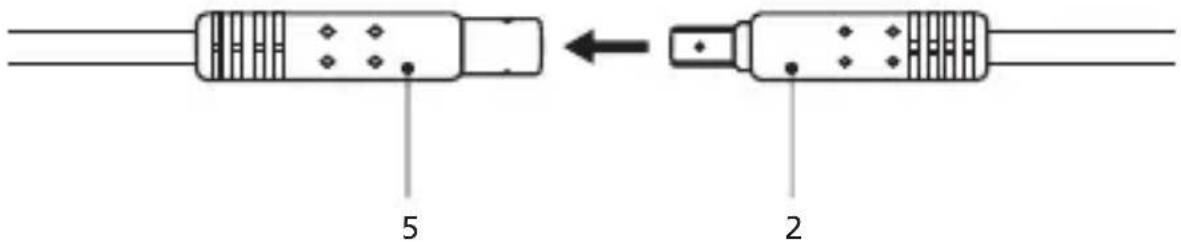

1.2 Подключение разъема кабеля камеры заднего вида

Подключите разъем камеры заднего вида (2) к кабельному разъему (5). При подключении удостоверьтесь, что штекер совмещен с гнездом.

5 2

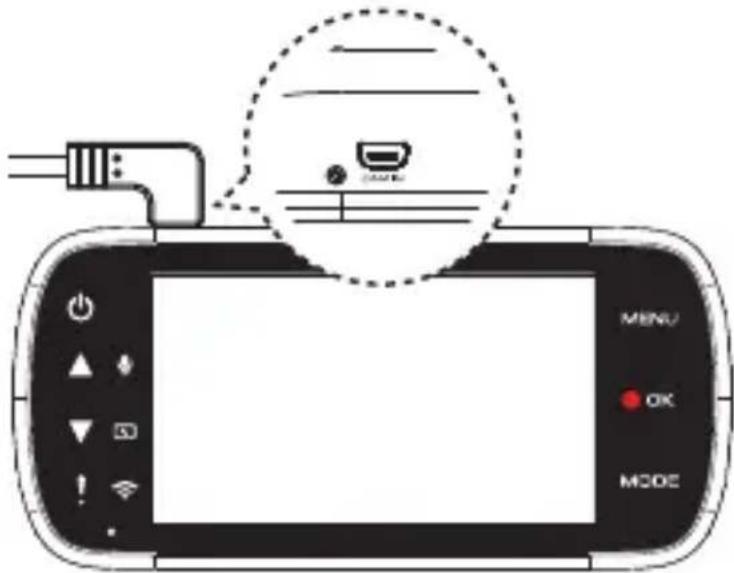

1.3 Подключение камеры заднего вида

Подсоедините (6) разъем CAM-IN к порту CAM-IN на совместимом видеорегистраторе.

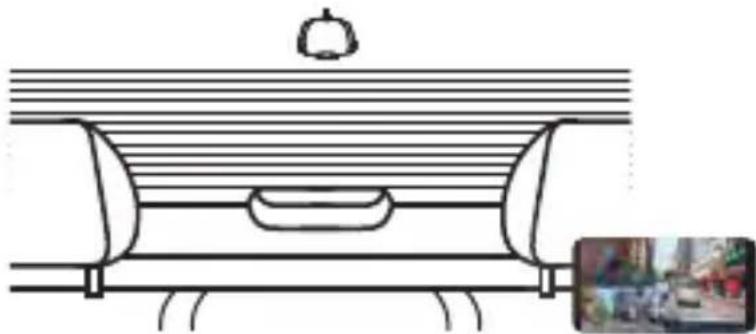

1.4 Выбор места установки

Запустите двигатель автомобиля, чтобы включить камеру заднего вида, затем включите режим беспроводной связи Wireless Link, чтобы установить соединение с мобильным устройством. Просматривая изображение с помощью приложения, выберите подходящее место установки.

Устройство автоматически включится и начнет вести запись после подачи питания на 12-В розетку.

1.5 Фиксация на клейком основании

Выбрав оптимальное место и ориентацию установки, удалите защитную пленку с клейкого основания (3) и защитную пленку с объектива, прикрепите основание к заднему стеклу и прижимайте его в течение 30 секунд.

- Удостоверьтесь, что в месте установки устройства возможно подключить кабель.

- Необходимо тщательно очистить стекло и насухо протереть область крепления при комнатной температуре, прежде чем прикреплять клейкое основание (не делайте этого под воздействием прямого солнечного света).

- Чтобы обеспечить наилучшее приклеивание, подождите 24 часа.

1.6 Планирование места прокладки кабеля

Необходимо тщательно спланировать место укладки кабеля камеры заднего вида с учетом его длины и места установки камеры автомобиля. Сведения об оптимальном расположении видеорегистратора см. в руководстве к устройству. Определите оптимальный путь прокладки кабеля по автомобилю к лобовому стеклу.

Кабель можно спрятать за обшивкой салона, внутри стоек и под резиновыми уплотнителями. При необходимости с помощью специального инструмента отсоедините обшивку и спрячьте под нее кабель.

Примечание

• Кабель необходимо проложить так, чтобы он не мешал раскрытию подушек безопасности.
• Излишки кабеля спрячьте в подходящем месте.
• Поручите установку профессиональному специалисту по автоэлектрике вместо того, чтобы выполнять ее самостоятельно.

Светочувствительная матрица	КМОП-матрица размером 1/2,8"
Частота кадров	30 к/с
Разрешение записи	2560 x 1440 (3,7 Мпикс)
Формат записи	Н.264 (MOV)
Объектив	F=2.0, с постоянным фокусным расстоянием
Поле обзора	По горизонтали: 129°,по вертикали: 66°, по диагонали: 161°
Рабочее напряжение	5,0 В постоянного тока
Потребляемый ток	120 мА
Температура эксплуатации	-10...60 °C
Габариты	2-1/2" x 2-5/8" x 1-7/16"63 x 66 x 36 мм
Вес	334г (11,8унции)
Длина кабеля	8 м (26'-3")

Spis treści

PL

Дата изготовления (месяц/год) находится на этикетке устройства.

В соответствии с Законом Российской Федерации "О защите прав потребителей" срок службы (годности) данного товара, "по истечении которого он может представлять опасность для жизни, здоровья потребителя, причинять вред его имуществу или окружающей среде" составляет семь (7) лет со дня производства. Этот срок является временем, в течение которого потребитель данного товара может безопасно им пользоваться при условии соблюдения инструкции по эксплуатации данного товара, проводя необходимое обслуживание, включающее замену расходных материалов и/или соответствующее ремонтное обеспечение в специализированном сервисном центре.

Дополнительные косметические материалы к данному товару, поставляемые вместе с ним, могут храниться в течение двух (2) лет со дня его производства.

Срок службы (годности), кроме срока хранения дополнительных косметических материалов, упомянутых в предыдущих двух пунктах, не затрагивает никаких других прав потребителя, в частности, гарантийного свидетельства KENWOOD, которое он может получить в соответствии с законом о правах потребителя или других законов, связанных с ним.

Условия хранения:

Температура: от -20^ до +60^

Влажность: от 5% до 95%

Информация о продукции

Производитель : ДжейВиСи Кенвуд Корпорейшн

3-12, Морийячо, Канагава-ку, Йокохама-ши,

Канагава 221-0022, Япония

Камера заднего вида
Модели: KCA-R200
Документ о соответствии:	RU Д-JP.PA01.B.81806/19 EAЭС N RU Д-JP.PA01.B.30217/20
Дата выдачи:	22.10.2019	31.03.2020
Действителен до:	21.10.2024	30.03.2025
Соответствует требованиям нормативных документов:	ТР ТС 020/2011«Электромагнитная совместимость технических средств»	ТР ЕАЕС 037/2016«Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники»
Завод-изготовитель:	Cansonic Company Limited3/F, Building 1, Guanlan Industrial Park, Grain Group,299Guanping Road,Dafu Community, Guanlan South, Longhua New District,Shenzhen,China(Китай)
