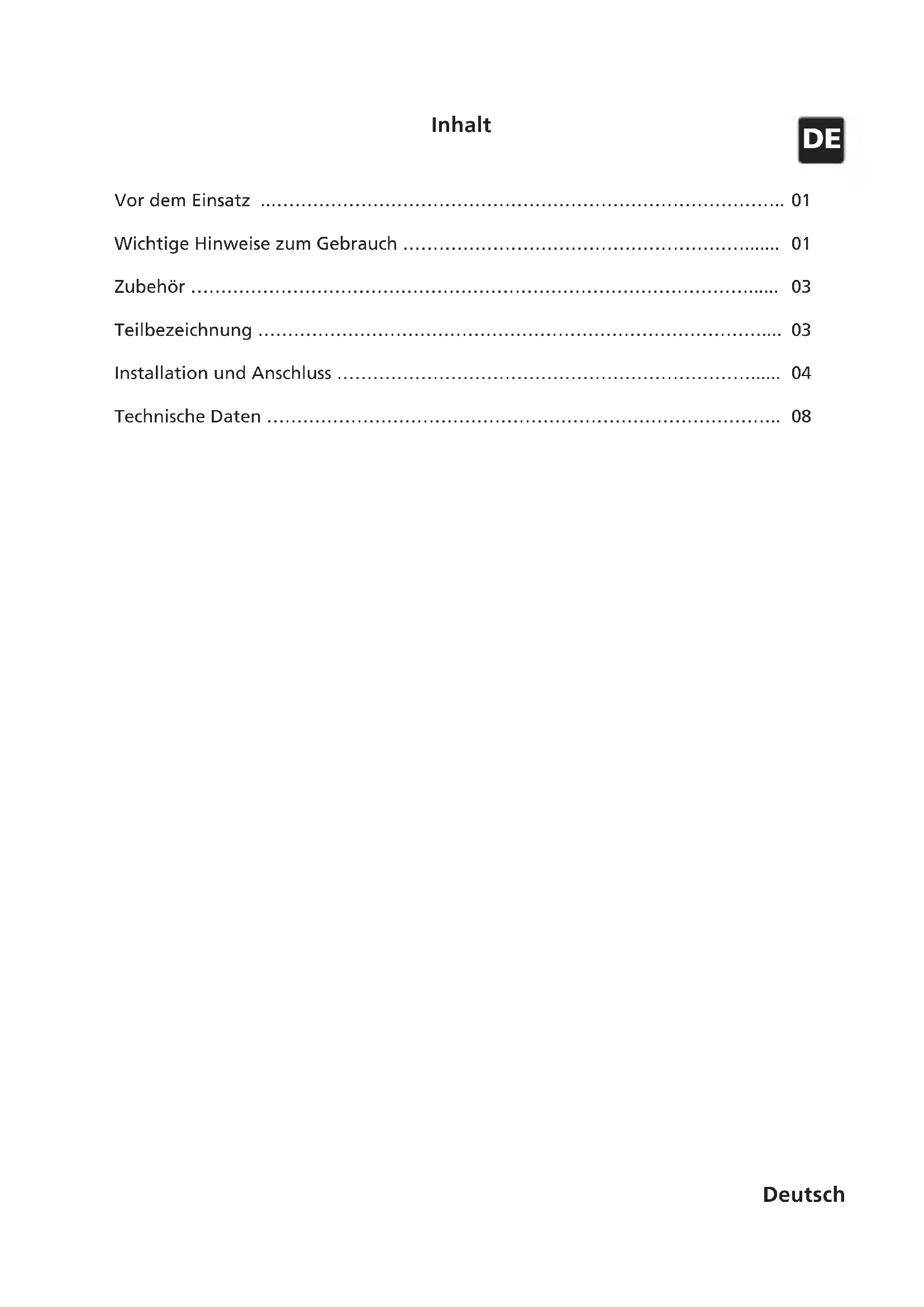

BEDIENUNGSANLEITUNG KCAR100 KENWOOD

Wichtige Hinweise zum Gebrauch 01

Zubehor 03

Teilbezeichnung 03

Installation und Anschluss 04

Technische Daten 08

• Bildschirmabbildungen und Bedienungsbeispiele in thisem Dokument dienen zum Veranschaulichen der Bedienung.
• Es kann vorkommen, dass Bildschirmabbildungen von tatsächlichen Bildschirminhalten abweichen und einzeln Bedienschritte nicht nachvollzogen werden konnen.

Haftungsausschluss

-itte beachten Sie, dass JVCKENWOOD fur keinerlei Schaden haftet, die Kunden oder Dritten durch unsachgemaeBe Verwendung des Produktes, Fehlfunktionen während des Einsatzes des Produktes, damit verbundene Probleme oder durch den allgemeinen Einsatz des Produktes entstehen, sofern eine solche Haftung nicht gesetzlich vorgeschreiben ist.

Copyrights

• Aufgezeichnete Videos, Bilder und Audioinhalte dürfen gemäß „Copyright Act" ausschließlich zurechnerlichen Verwendung genutzt werden, sofern keine ausdrückliche Zustimmung des Urheberrechtsinhabers vorliegt.
  -itte beachten Sie, dass die Aufzeichnung von Ereignissen wie Shows, Auftritten oder Ausstellungen auch entsprechet sein kann, wenn eine solche Aufzeichnung rein zu persönlichen Zwecken erfolgt.

Wichtige Hinweise zum Gebrauch

Sicherheitshinweise und weitere Hinweise

Warning! Bedieren Sie das Gerät nicht während der Fahrt. Der Einsatz these Gerätes entbindet Sie nicht von ihrer Aufmierksamkeitspflicht im Straβenverkehr und abseits der Straβen. Zu solchen Pflichten zahlen die Beachtung sāmtlicher Verkehrsregeln und weiterer gesetzlicher Bestimmungen, damit es nicht zu Unfällt, Verletzungen oder Sachschaßen kommt.

Bedieren Sie das Gerät zu ihrer eigenen Sicherheit nicht während der Fahrt.
- Achten Sie darauf, das Kabel so zu verlegen, dass es die Sicht des Fahrsers sowie die Entfaltung von Airbags nicht beeinträchtigt.
- Versuchen Sie niemals, das Gerät eigemächtig zu warten oder zu reparieren. Im Inneren befinden sich keine Teile, die Sie selbst reparieren können. Tauschen Sie das Gerät aus, falls es beschädigt oder starker Feuchtigkeit ausgesetzt wurde.

Gerärtrichtigpflegen

Gute Pflege sorgt fur lange Freude an Ihrem Gerat und beugt außer dem Beschädigungen vor.

• Setzen Sie das Gerät weder starker Feuchtigkeit noch extremen Temperatoren aus.
• Vermeiden Sie möglichst langere Sonnen- und UV-Bestrahlung.
• Stellen Sie nichts auf dem Gerät ab, halten Sie nichts auf das Gerät fallen.
• Lassen Sie das Gerät nicht fallen, vermeiden Sie starke Stöbe und Erschütterungen.
• Setzen Sie das Gerät keinen plötzlichen starken Temperaturänderungen aus. Dies kann zu Feuchtigkeitsniederschlag im Inneren des Gerätes führen und Beschädigungen verursachen. Falls es zu Feuchtigkeitsniederschlag kommt sollte, halten Sie das Gerät vor dem Einsatz zunachst komplett trocknen.
• Reinigen Sie das Gerät nie, solange es eingescheltet oder mit der Stromversorgung verbunden ist. Reinigen sie die Außenflächen und den Bildschirm des Gerätes mit einem weichen, fusselfreien Tuch.
• Versuchen Sie niemals, das Gerät zu zerlegen, zu reparieren oder zu verändern. Zerlegen, Verändern sowie jegliche Reparaturversuche können Ihr Gerät schwer beschädigen, auch zu Verletzungen oder Sachschäden führen; zusätzlich erlischt die Garantie.
  Lagern und befordern Sie keine brennbaren Flüssigkeiten, Gase oder gar explosive Materialien in der Naine des Gerates, seiner Teile oder Zubehörteile.
• Lassen Sie das Gerät und sein Zubehör zum Schutz vor Gelegenheitsdiebstahl nicht gut sightbar in verlassenen Fahrzeugen zurück.
• Überhitzung kann das Gerät beschädigten.

Wichtige Hinweise zur Installation

Installieren Sie das Gerät an einer Stelle, and der es die Sight des Fahrs nicht behind.
- Bringen Sie das Gerät so an, dass sein Sehfeld in dem Bereich liegt, der von den Scheibenwischern gereinigt wird.
- Achten Sie darauf, dass das Gerät keine Inspektions- oder andere Aufkleber überdeckt.
- Sorgen Sie damit, dass das Gerät nicht beim Fahren stört oder die Entfaltung der Airbags befindert.
- Falls das Gerät nicht richtig installiert wird, Funktionieren Ereignis- und Parkaufzeichnungen eventuell nicht richtig.
- Lesen Sie den Abschnitt „Installation und Anschluss“, informieren Sie sich über Ausrichtung, Winkel sowie weitere Dinge und installmenten Sie das Gerät anschließend richtig.
- Installieren Sie das Gerät nicht in unmittelbarer Höhe von Empfangsantennen oder anderen elektronischen Komponenten.
- Andernfalls kann es zu Empfangsstörungen sowie visuellen und akustischen Störungenkommen. Wenn Sie das Gerät mit der Klebehalterung befestigen, entfernen Sie zuvor sámttliche Verschmutzungen und Fettreste gründlich mit einem sauberen Tuch (am besten leicht mit etwas Isopropylalkohol aus der Apothekte anfeuchten). Falls Sie das Gerät losen und neu anbringen oder handelsübliches doppelseitiges Klebeband verwenden, kann die Klebkraft nachlassen und das Gerät herunterfallen.
- Warten Sie nach der Montage des Gerätes 24 Stunden ab, damit der Klebstoff seine volle Haftkraft aufbauen kann. Andernfalls kann sich die Klebkraft vermindern und das Gerät herunterfallen.
Fixieren Sie das Kabel mit Klebeband oder ähnlichen Dingen so, dass es nicht beim Fahren stört.

Wichtige Hinweise zum Einsatz

• Achten Sie daraufuf, dass die Kameralinse nicht blockiert oder verschmutzt wird und dass sich keine reflektierenden Gegenstände in der Nähe befinden.
• Ampeln mit LED-Leuchtmitteln konnen bei der Aufzeichnung flackern oder blinken. JVCKENWOOD übernimmt keine Haftung für einwandfrei Erkennbarkeit und Aufzeichnung von Ampelsignalen.
• Bei getonten und beschichteten Windschutzscheiben kann die Aufzeichnungsqualität leiden.
• Wir garantieren nicht, dass das Gerät unter sámtlichen Umständen einwandfrei aufzeichnet.

Gerat reinigen

• Falls das Gerät einmal etwas Schmutz abbekommen, reinigen Sie es mit einem weichen Tuch. Hartnackige Verschmutzungen entfern den Sie mit einem leicht mit einem sanften Reinigungsmittel angefeuchteten Tuch, anschließend wischen Sie Reinigungsmittelrechte gründlich ab. Grobe Tücher und flüchtige Substanzen wie Verdünnung oder Alkohol konnen Kratzer, Verformungen, Verfärbungen und andere Schäden verursachen.
• Schmutz am Objektiv entfernen Sie durch sanftes Wischen mit einem ganz leicht mit Wasser angefeuchteten weichen Tuch. Starkes Rubbeln über die Linse mit trockenen Tüchern kann Kratzer verursachen.

Falls einmal Schwierigkeiten mit dem Gerät auftreten sollenen, unterbrechen Sie die Stromversorgung, wenden sich dann an ihren Handler oder ein JVCKENWOOD-Servicecenter in der Höhe.

Zubehör

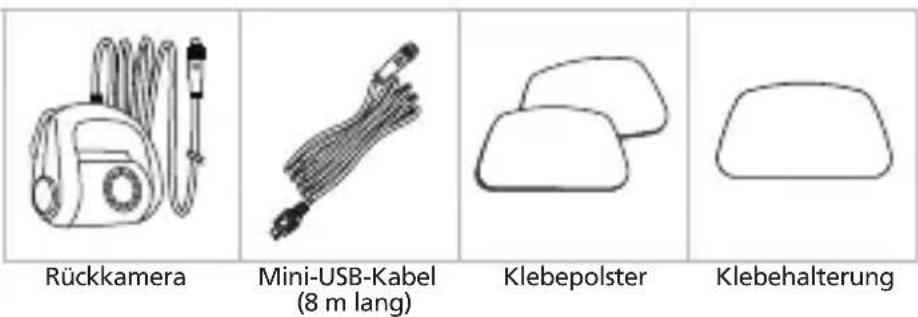

Vergewissern Sie sich, dass die folgenden Dinge zur Hand sind, bevor Sie loslegen.

• Das Aussehen des Produktes kann sich etwas von den Abbildungen unterschieden.

Teilbezeichnung

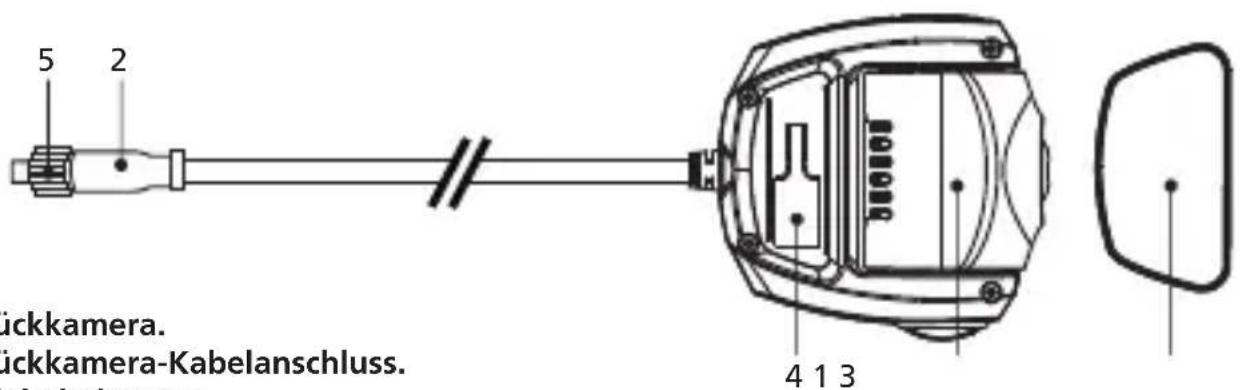

Rückkamera

1.Rückkamera.
2.Rückkamera-Kabelanschluss.
3.Klebehalterung.
4.Montageport.
5.Fixierring.

Rückkamera-Kabel

6.Kabelverbinder.
7.CAM-IN-Verbinder.

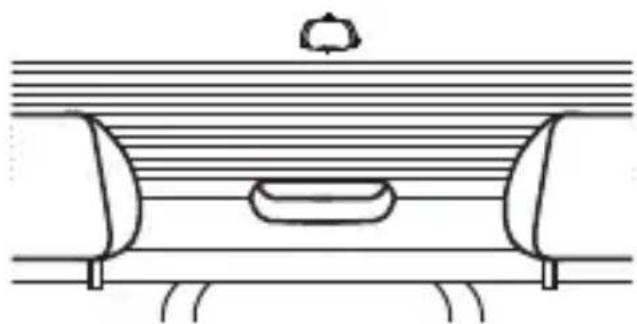

Empfohlene Installationsstelle

• Installieren Sie das Gerät an einer Stelle, an der es die Sight des Fahrs nicht behindert.
• Bringen Sie das Gerät so an, dass sein Sehfeld in dem Bereich liegt, der von den Scheibenwischern gereinigt wird.

Achtung

Wenn Sie das Stromversorgungskabel an der A-Säule oder durch andere Teile verlegen, achten Sieitte auf die nachstehenden Punkte.

• Verlegen Sie das Stromversorgungskabel in der Höhe der Airbags so, dass es die Funktion der Airbags keinesfalls beeinträchtigen kann.
• Wenn die A-Säule mit einer Abdeckung versehen ist, die mit speziellen Clips oder ähnlichen Hilfsmitteln gehalten wird, müssen die Clips später zum Fixieren wieder eingesetzt werden. Fragen Sie bei ihrem Autohändler nach, wie sich die Säulenabdeckung zerstörungsfrei entfernen{lsst, ob Ersatzteile (Clips brechen...,) und weitere Informationen zur Verfugung stehen.
  Fixieren Sie das Kabel mit Klebeband oder ähnlichen Dingen so, dass es nicht beim Fahren stört.

Heckscheibe

Fuhren Sie bei der ersten Installation die nachstehenden Schritte aus:

Schritt 1: Wahlen Sie eine Position für die Rückkamera.

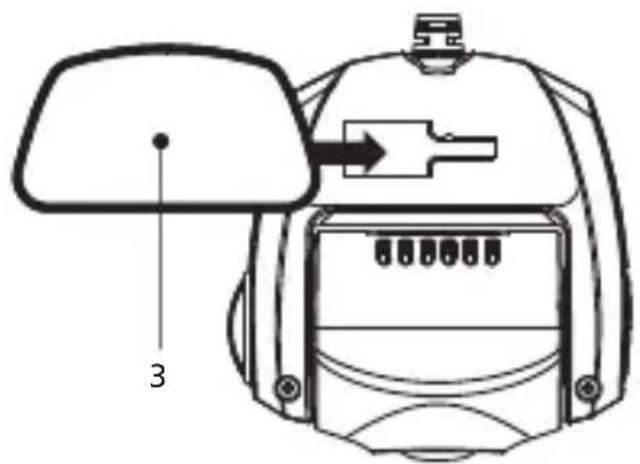

1.1 Gerät an der Klebehalterung anbringen

Bringen Sie das Gerät an der Klebehalterung (3) an.

Achten Sie daraufuf, dass Gerät richtig und wackelfrei an der Klebehalterung sitzt.

1.2 Rückkamera-Kabelverbinder anschließen

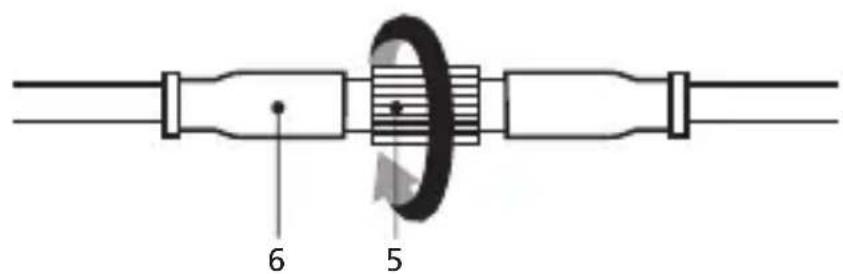

Schließen Sie den Rückkamera-Verbinder (2) an den Kabelverbinder (6) an. Achten Sie darauf, dass die Stifte und Öffnungen korrekt ineinandergreifen, fixieren Sie die Verbindung anschließend durch Drehen des Fixierrings (5).

1.3 Rückkamera verbinden

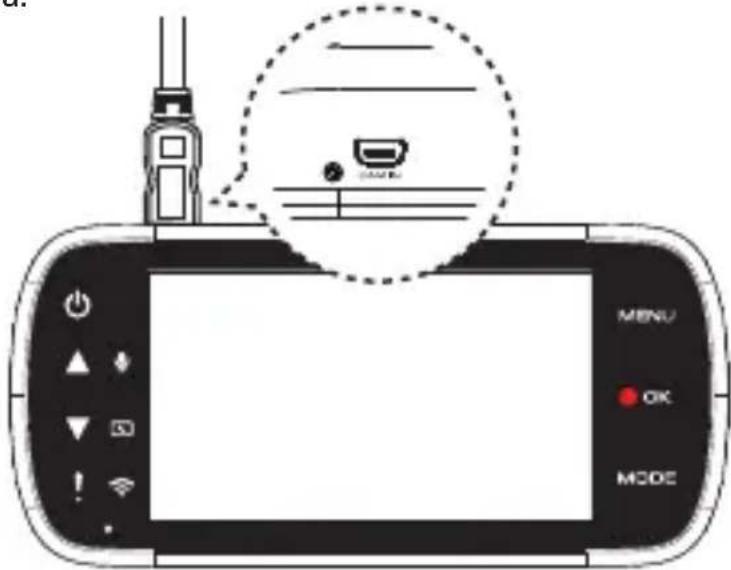

Verbinden Sie den CAM-IN-Verbinder (7) mit dem CAM-IN-Anschluss der kompatiblen Dashboard-Kamera.

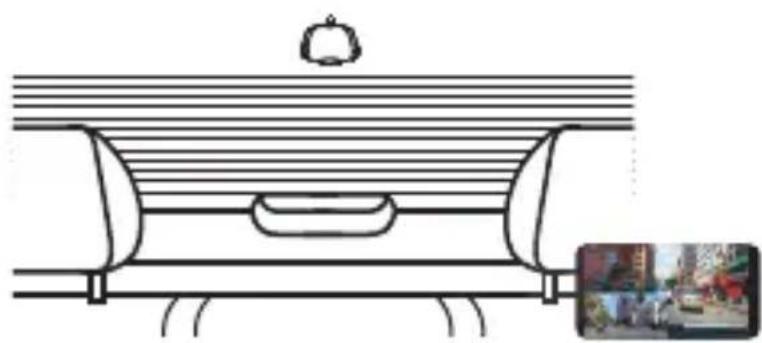

1.4 Installationsort wahlen

Schalten Sie die Zündung ein, damit die Rückkamera mit Strom versorgt wird, und schalten Sie dann den Wireless-Link-Modus zur Verbindung mit dem Mobilgerät ein. Schauen Sie sich das Kamerabild mit der App an, korrigieren Sie den Installationsort bei Bedarf entsprechend.

Hinweis:

Das Gerät schaltet sich automatisch ein und beginnnt mit der Aufzeichnung, sobald es über den 12-V-Ausgang mit Strom versorgt wird.

1.5 Klebehalterung anbringen

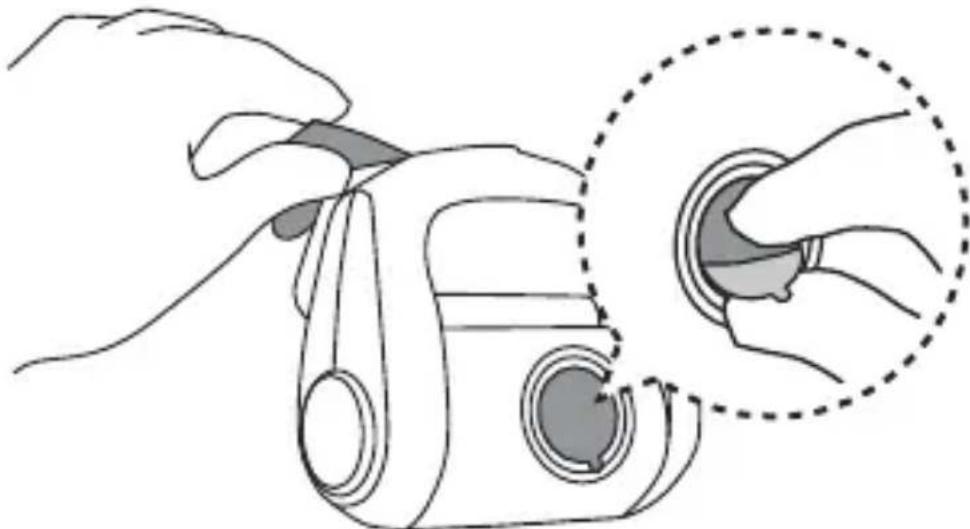

Wenn Sie den optimalen Installationsort nebst Winkel bestimmt haben,ziehen Sie die Schutzfolie (3) vom Klebepolster und die Schutzfolie vom Objektiv ab,und drucken Sie das Kleberpolster anschlieBend etwa 30 Sekunden lang mit etwas Kraft gegen die Heckscheibe.

TIPP

• Vergewissern Sie sich vor dem Fixieren, dass sich das Kabel nach dem Anbringen anschließen und trennen{lss.
• Die Heckscheibe sollen am besten gründlich gereinigt (dazu bietet sich Isopropylalkohol aus der Apotheke an) und gut trockengerieben werden, nicht warmer als handwarm sein (pralle Sonneneinstrahlung vermeiden), bevor verklebt wird.
  Warten Sie 24 Stunden, damit der Klebstoff seine ganze Klebkraft entfalten kann.

1.6 Planung der Kabelführung

Das Verlegen des Kabels zur Rückkamera bedarf sorgfältiger Planung, bei der tatsächlich auch die endgültige Position der Kamera im Fahrzeug berücksichtigt werden muss. Schauen Sie in der Anleitung zur Kamera sowie der Betriebsanleitung Ihres Fahrzeugs nach, wenn Sie die Beste Kameraposition ermitteltn. Schauen Sie sich den Innenaum des Fahrzeugs/genau an, um eine gute Möglichkeit zum Verlegen des Kabels bis zur Windschutzscheibe zu finden.

1.7 Kabelinstallation

Versuchen Sie, das Kabel unter die Dachinnenverkleidung, unter Abdeckungen und Gummilippen zu klemmen, sofern damit nichts beschädigt oder undicht wird. Zum Lösen mancher Verkleidung braucht es Spezialwerkzeug; Fragen Sie am besten beim Autohandler oder in der Werkstatt nach.

Hinweis:

• Achten Sie darauf, dass das Kabel die Funktion der Airbags nicht beeinträchtigt.
• Verstecken Sie überschüssiges Kabel an einer sinnvollen Stelle.
• Wenden Sie sich an einen Installateur oder Fahrzeugtechniker, wenn Sie sich die Installation nicht selbst zuzrauen.

Bildsensor	CMOS-Sensor, 1/2,8-Zoll
Bildfrequenz	30 Hz
Aufnahmeauflösung	1920 × 1080 (2 Megapixel)
Aufnahmeformat	H.264 (MOV)
Objektiv	Fixfokusobjektiv, f 2,0
Sehfeld	Horizontal :129° / Vertical: 66° / Diagonal: 161°
Betriebsspannung	5 V Gleichspannung
Stromverbrauch	110mA
Umgebungstemperatur im Betrieb	-10 bis 60 °C
Abmessungen	63mm x 66mm x 36mm
Gewicht	334g
Kabellänge	8m
