MANUALE UTENTE KCAR100 KENWOOD

Precauzioni per I'uso. 01

Accessori 03

Nomi delle parti 03

Installazione e connessione 04

Specifiche 08

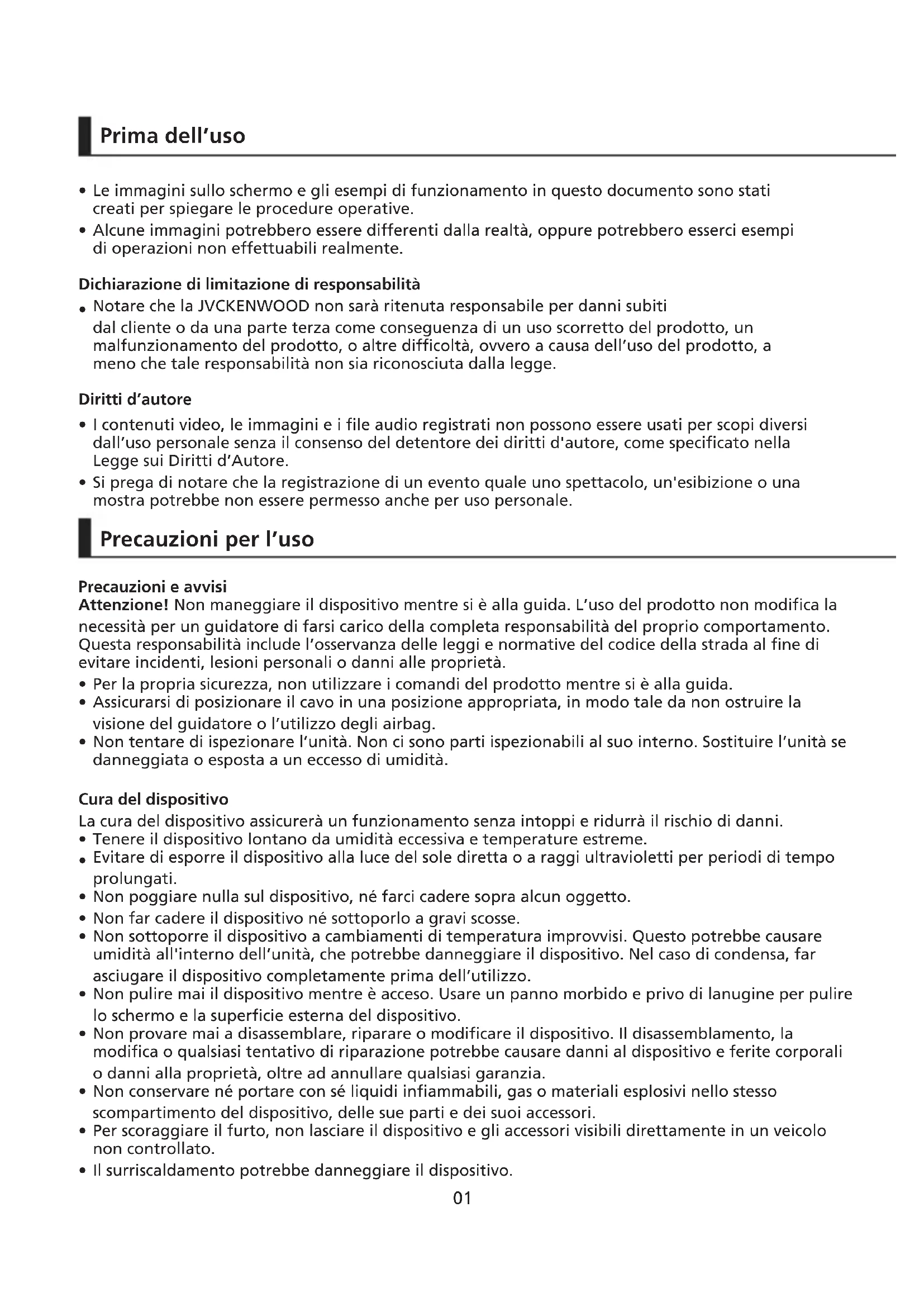

• Le immagini sullo schermo e gli esempi di funzionamento in quello documento sono stati creati per spiegare le procedure operative.
• Alcune immagini potrebbero essere differenti nella realtà, oppure potrebbero esserci esempiani di operazioni non effettuabili realmente.

Dichiarazione di limitazione di responsabilità

• Notare che la JVCKENWOOD non sare ritenuta responsable per danni subiti dal cliente o da una parte terza come conseguenza di un uso scorretto del prodotto, un malfunzionamento del prodotto, o altri difficultà, ovvero a causa dell'uso del prodotto, a meno che tale responsabilità non sia riconosciuta alla legge.

Diritti d'autore

• I contentuti video, le immagini e i file audio registrati non possono essere usati per scopi diversi dall'uso personale perché il consenso del detentore dei diritti d'autore, come specificato nella Legge sui Diritti d'Autore.
• Si prega di notare che la registrazione di un evento quale uno spettacolo, un'esibizione o unalotha potrebbe non essere permesso ancpeper uso personale.

Precauzioni per l'uso

Precauzioni e avvisi

Attenzione! Non maneggiare il dispositivo nelle si è alla guida. L'uso del prodotto non modifica la necessità per un guidatore di farsi carico della completa responsabilità del proprio comportamento. Questa responsabilità include l'osservanza delle leggi e normative del codice della strada al fine di evitare incidenti, lesioni personali o danni alle proprieta.

• Per la propria sicurezza, non utilizzato i comandi del prodotto quando si è alla guida.
• Assicurarsi di posizionare il cavo in una posizione appropriata, in modo tale da non ostruire la visione del guidatore o l'utilizzo degli airbag.
  Non tentare di ispezionare l'unità. Non ci sono parti ispezionabili al suo interno. Sostituire l'unità se danneggiata o esposta a unecesso di umidità.

La cura del dispositivo assicurera un funzionamento senza intoppi e ridurra il rischio di danni.
- Tenere il dispositorio lontano da umidità eccessiva e temperature estreme.
- Evitare di esporre il dispositivo alla luce del sole diretta o a raggi ultravioletti per periodi di tempo prolongati.
Non pogiare nulla sul dispositivo, né farci cadere sopra alcun oggetto.
Non far cadere il dispositivo né sottoporlo a gravi scosse.
- Non sottoporre il disposativo a cambiamenti di temperatura improvisi. Questo potrebbe causare umidità all'interno dell'unità, che potrebbe danneggiare il disposativo. Nel caso di condensa, far asciugare il disposativo completeness prima dell'utilizzo.
- Non pulire mai il dispositivo quando è acceso. Usare un panno morbido e privo di lanugine per pulire lo schermo e la superficie esterna del dispositivo.
- Non provare mai a disassemblare, riparare o modificare il dispositivo. Il disassemblamento, la modifica o qualsiasi tentativo di riparazione potrebbe causare danni al dispositivo e ferite corporali o danni alla proprietà,或者其他 ad annullare qualsiasi garanzia.
- Non conservare né portare con sé liquidi infiammabili, gas o materiali esplosivi nella stessoscompartimento del dispositivo, delle sue parti e dei loro accessori.
- Per scoraggiare il furto, non lasciare il dispositivo e gli accessori visibili direttamente in un veicolo non controllato.
- Il surriscaldamento potrebbe danneggiare il disposativo.

Precauzioni per l'installazione

• Installare il dispositivo in una posizione tale da non ostruire la vista del guidatore.
• Installare il dispositivo in modo che si trovi entro il raggio d'azione del tergicristallo.
• Fare attenzione a non installare il dispositivo sul bollo della revisione del veicolo o su un'alto bollo.
• Fare attenzione a non installare il dispositivo dove interferirà con la guida o con il funzionamento degli airbag.
• Se il disposito è installato in maniera incorretta, la registrazione degli eventi o la registrazione del parcheggio potrebbe non avivenire in maniera corretta.
• Consultare "Installazione e connessione" per l'orientamento dell'installazione, l'angolo di installazione e altre informazioni e installare il dispositivo in maniera corretta.
• Non installment il dispositivo vicino a un'antenna per il digitale terrestre o una componente elettrica.

Altrimenti potrebber ridursi la sensibilità dell'apparecchio o causare sfarfallio e rumore.

• Quando viene fissato il dispositivo con il supporto adesivo, usare un panno per la pulizia disponibile in commercio per rimuovere tutte la sporcizia e il grasso sulla superficie designata. Se il dispositivo è fissato una seconda volta oppure installato utilizzato, per esempio del nastro biadesivo per tutti gli usi, l'adesione potrebbe indebolirsi e far cadere il dispositivo.
• Dopo aver installato il dispositivo, lasciarlo per 24 ore prima dell'utilizzo per far migliorare la forza di adesione del supporto adesivo. Il non rispetto di但这a procedura potrebbe essere come conseguenza l'indebolimento del supporto adesivo e la caduta del dispositivo.
• Fissare il cavo con del nastro o prodotti simili, in modo che non interferisce con la guida.

Precauzioni per l'uso

Non ostruire la lente della videocamera, non lasciare che si sporchi, né posizionare un oggettore riflettente nelle sue vicinanze.
- Quando vengono registrati semafori a LED, nella registrazione potrebbe essere visible lo sfarfallio o il lampeggiamento degli stessi. JVCKENWOOD non si assume alcuna responsabilità in merito alla distinzione e alla registrazione dei semafori.
- ISeieneusata della vernice sul parabrezza del veicolo,la qualita della registrazione potrebberisentirne.
Non vi è alcuna garanzia che il dispositorio sa in grado di registrar video in tutte le condizioni.

Pulizia del dispositivo

• Quando il disposativo è sporco, pulirlo con un panno asciutto in silicone o in altri materiale delicato. Se il disposativo è molto sporco, rimuovere la sporcizia con un panno e del detergente neutro, in seguito rimuovere il detergente. La pulizia del disposativo con un panno ruvido o con una sostanza volatile quale un diluente o dell'alcol potrebbe causare graffiti, deformazioni, deterioramenti o altri danni.
• Quando la lente è sporca, pulirla delicatamente con un panno soffice bagnato con acqua. Lo strofinio della lente con un panno asciutto potrebbe causare graffi.

Se viene notato un problema con il dispositiivo, spegnere il dispositiivo e contattare il rivenditore o il centro assistenza JVCKENWOOD.

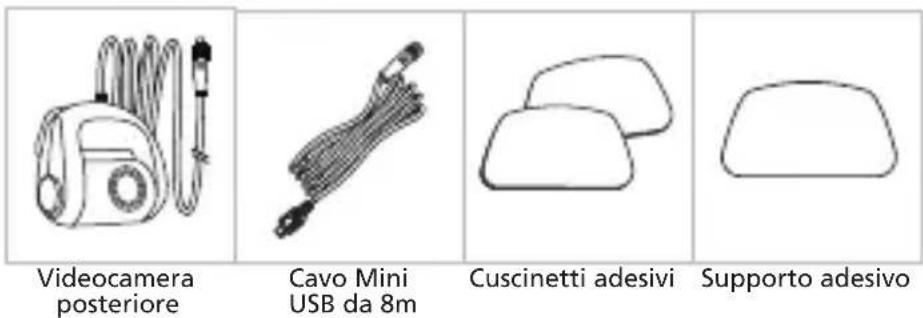

Accessori

Prima di iniziare, assicurarsi di averere tutto il necessario.

• L'aspetto del prodotto potrebbe essere lievamente diverso da quando migliorato sopra.

Nomi delle parti

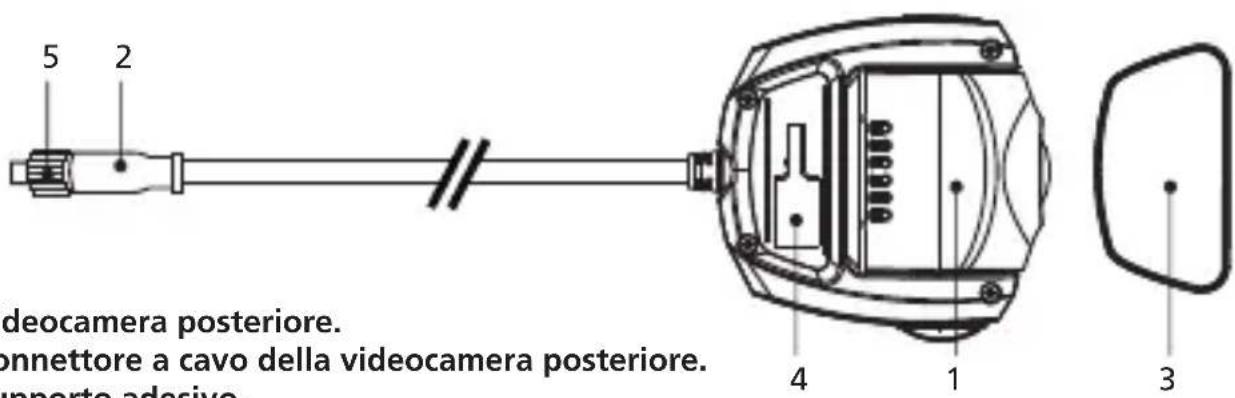

Videocamera posteriore

1. Videocamera posteriore.
2. Connettore a cavo della videocamera posteriore.
3. Supporto adesivo.
4. Porta di montaggio.
5. Anello di sicurezza.

Cavo della videocamera posteriore.

1. Connettore a cavo.
2. Connettore CAM-IN.

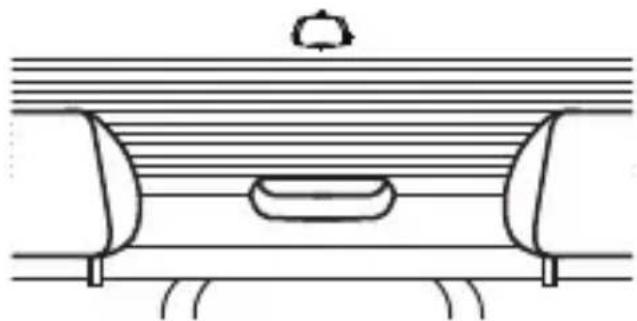

Posizione di installmente raccomandata

Installare il dispositivo in una posizione tale da non ostruire la vista del guidatore.
- Installare il dispositivo in modo che si trovi entro il raggio d'azione del tergicristallo.

1 Attenzione

Quando viene fatto passare il cavo di alimentazionetramite il pilastro frontale o un'altra componente, osservare i seguenti punti relativi al cablaggio.

• Posizione are il cavo di alimentazione lontano (in avanti o all'indietro) rispetto all'airbag, affinché non interferisce conesso.
• Qualora la copertura del pilastro sia bloccata con morsetti speciali o accessori simili, i morsetti potrebbero dover essere sostituti dopo aver rimioso la copertura del pilastro. Per maggiori informazioni circa la rimozione della copertura del pilastro, la disponibilità delle parti di ricambio e altre informazioni, contattare il rivenditore del veicolo.
• Fissare il cavo con del nastro o prodotti simili, in modo che non interferisce con la guida.

Parabrezza posteriore

Per la prima installatione, attenersi alle seguenti istruzioni:

Fase 1: Localizzare la videocamera posteriore.

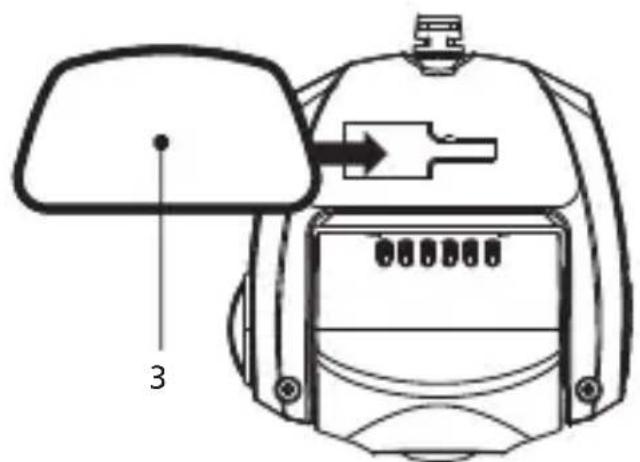

1.1 Connette il disposativo al supporto adesivo

Attaccare il dispositivo sul (3) supporto adesivo.

Assicurarsi di allineare il dispositivo all'interno del supporto adesivo per un'installazione corretta.

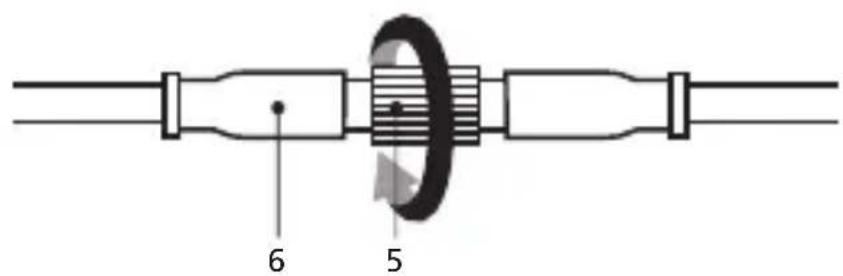

1.2 Connette il connettore a cavo della videocamera posteriore

Connettere il (2) connettore della videocamera posteriore al (6) connettore a cavo.

Assicurarsi che i pin maschio e femmina siano allineati quando si effettua la connessione, far girare (5) I'anello di sicurezza in senso orario per assicurare il cavo.

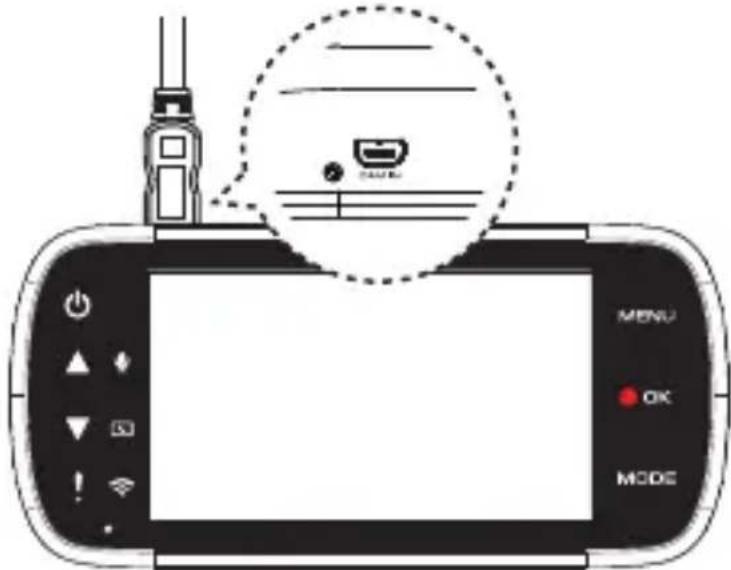

1.3 Connette la videocamera posteriore

Inserire il (7) Connettore CAM-IN nella porta CAM-IN sulla videocamera dashboard compatibile.

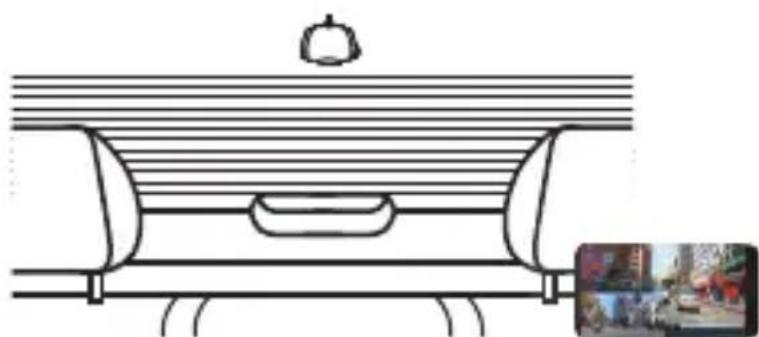

1.4 Selezionare la posizione di installmente

Avviare il motore per alimentare la videocamera posteriore, in seguito attivare la modalità Wireless Link per la connessione al dispositivo mobile. Utilizzato l'APP per visualizzare l'immagine e regolare la posizione di installmente.

Nota:

Il disposativo si accenderà automaticamente e inizIERÀ a registrarare quando l'alimentazione è stata resa disponibile alla presa da 12 V.

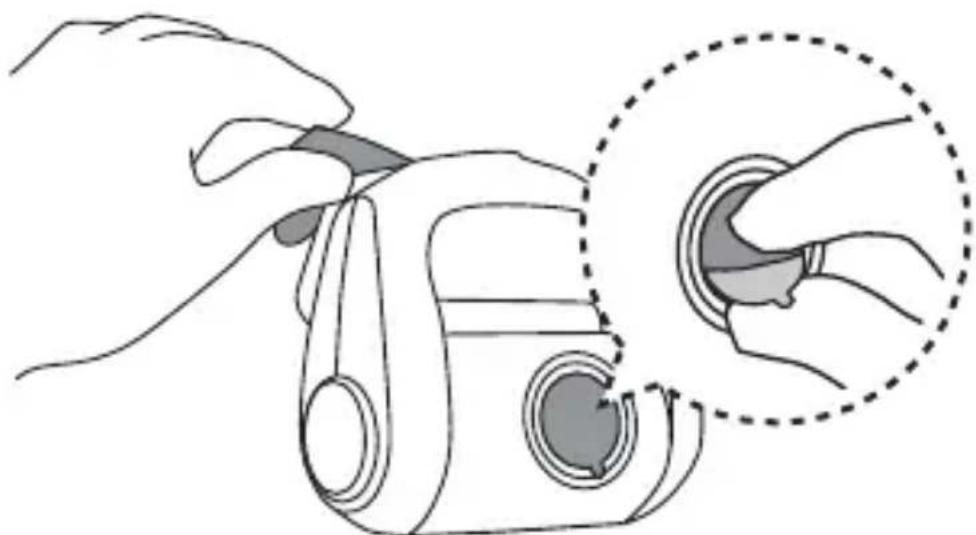

1.5 Installare il supporto adesivo

Dopo ave selezionato la posizione e l'angolo di installmente migliorori, rimuoverve la (3) pellicola protettiva adesiva e la pellicola protettiva della lente, attacarlo al parabrezza posteriori, premere e aggiungere pressione per 30 secondi.

Consigli

• Assicurarsi che il cavo possa essere connesso nella posizione di installmente.
• Il parabrezza dovrebbe essere pulito attendamente e l'area di montaggio dovrebbe essere asciutta e a temperatura ambiente prima dell'applicazione dell'adesivo (Evitare la luce solare diretta).
• Lasciare per 24 ore per ottener un'adesione migliorare.

1.6 Valutazione della posizione del cavo

L'installazione del cavo della videocamera posteriore dev'essere pianificata con cura, specialmente per quanto riguarda il cavo e la posizione della videocamera all'interno del veicolo. Consultare il manuale del dispositivo per una posizione ottimale. Esaminare il veicolo per la migliorie traiettoria del cavo verso il parabrezza anteriore.

1.7 Installazione del cavo

Mettere il cavo nell'aria sottotetto del veicolo e nascondere il cavo esporto, utilizzare un attrezzo per la rimozione dei pannelli per scogiiere qualsiasi trim e nascondere il cavo se necessario.

Nota:

• Assicurarsi che la traiettoria del cavo non coinvolga gli airbag.
• Trovare ilippo giusto per nascondere il cavo in effesso.
• Consultare un installatore professione o un technicianève di fare da sé.

Sensore delle immagini	Sensore CMOS da 1/2,8"
Velocità fotogrammi	30fps
Risoluzione di registrazione	1920 x 1080 (2.0M)
Formato di registrazione	H.264 (MOV)
Lente	Lente a focus fisso F=2.0
Campo visivo	Orizzontale :129° / Verticale: 66° / Diagonale: 161°
Tensione di funzionamento	CC5.0V
Consumo corrente	110mA
Temperatura di esercizio	da -10°C a 60°C
Dimensioni	2-1/2" x 2-5/8" x 1-7/16" 63mm x 66mm x 36mm
Peso	11.8oz / 334g
Lunghezza cavo	26'-3" / 8m

Contenido

ES

Limpar o dispositorio

Instale o dispositivo no (3) suporte adesivo.

Pasul 1: Localiziati camera spate.

1.1 Conectati dispositivul la montajul adeziv.

Atasati dispositivul la montajul adeziv (3).

Dichiarazione di conformità relativa alla direttiva EMC 2014/30/EU

Dichiarazione di conformità relativa alla direttiva RoHS 2011/65/EU

Produttore:

JVCKENWOOD Corporation

3-12, Moriyacho, Kanagawa-ku, Yokohama-shi, Kanagawa 221-0022, JAPAN

Rappresentante UE:

JVCKENWOOD Europe B.V.

Amsterdamseweg 37, 1422 AC UITHOORN, PAESI BASSI
