MANUAL DE UTILIZADOR KCAR200 KENWOOD

Antes de utiliser 01
Precauções de utilizesação 01
Acessórios 03
Nome das peças 03
Instalacao e ligação 04
Especificações 08

• As imagens do(ECRA eexamples de operacao.neste documento foram criados para explicar os procedimentos de operacao.
• Podem incluar imagens de eça differentes dos ecran reais ou exemplos de operações que não está disponible.

Exclusão de Responsabilitadé

• Tenha em atençao que a JVCKENWOOD nao se responsabiliza por quaisquer danos sofridos ao cliente ou terreiros como resultado dautilização incorreta deste produits, falha durante a utilização do produits ou outro problema, ou devido ao uso deste produits, exceto se a responsabilité estiver prevista por lei.

Direitos de autor

• O conteudo de video, imagens e录音 gravado apenas pode ser uso para usufruto pessoal não pode ser uso para outros fins sem o consentimento do titular dos direitos de autor, como especified na Lei de Direitos de Autor.
• Tenha em atençao que a gravacao de um evento, como um espetaculo, atuação ou exposicao pode ser proibida, mesmo para usufruto pessoal.

Precações de'utilisation

Precauções e avisos

Aviso! Não opere o dispositivo durante a condução. Autilização deste produit não altera a obligatoriedade do conductor de assumir a total responsabilité pelo seu comportamento.于此, responsabilité inclui o cumprimento de todas as regras de transito para fazer acidentes, ferimentos ou danos materiais.

• Para a sua和个人a segurar, não utilize os controlos do produits durante a conclusão.
• Coloque o cabo num local adequado para não obstruir a visão do conductor ou a ativação dos airbags.
• Não tente reparar o produto. Não existem peças reparaveis no interior. Substitua o produit se estiver danificado ou tiver sido exposto a humidade.

Manutenção do disposito

Uma manutenao correta do seu dispositivo garantue um functiamento sem problemas e reduz o risco danos.

• Mantenha o seu dispositivo afastado de humididade e de temperatas excessivas.
• Evite a exposicao do dispositivo a luz solar direta ou luz ultravioleta forte durante longos periodos.
• Não colque nenhum objeto sobre o dispositorivo nem deixe cabr objetos sobre o dispositorivo.
• Não submeta o disposicao a quedas ou choques violentes.
• Não submeto o dispositoivo a mudanças SUBitas e extremas de temperatura. Poderá originar condensação de humidade no interior do produits e danificar o dispositoivo. Em caso de condensação de humidade, deleixe o dispositoivo secar completenessamente antes de utilizesc.
• Nunca limpe o dispositivo se o mesmo estiver ligado. Utilize um pano macio sem borbotos para limpar o ecra e o exterior do dispositivo.
• Não tente descontar, reparar ou efetuar quaisquer modifies no seu dispositorico. A desmontagem, modificação ou qualquer tentativa de reparação pode causar danos no dispositorico e mesmo ferimentos fisicos ou danos materiais e anulará a garantia.
• Não armazene nem transporte liquidos inflamáveis, gases ou materiais explosivos no mesmo compartmento do dispositivo, das suas peças ou acessórios.
• Para dissuadir roubos, não deixe o disposito e os acessórios à vista num vecido sem vigilência.
• O sobreaquecimiento rode danificar o dispositivo.

Precações de instalização

• Instale o disposicao numa posicao que nao obstrua a visao do conductor.
• Instale o dispositivo dentro dos limites do limpa-para-brisas.
• Não instale o disposito sobre o autocolante de inspeçao do veiculo ou outras autocolante.
• Não instale o dispositivo num local que interfira com a condução ou o funciona um dos airbags.
• Se instalar incorretamente o disposicao, a gravacao de eventos ou gravacao em estacionamento,.
  podao nao funcional corretamente.
• Consulte "Instalacao e ligaacao" para determinar a orientacao, angulo e outras informacoes de instalacao e instale o disposito corretamente.
• Não instale o dispositivo préxico de antennas de televisão digital terrestre ou componentes electricos. Caso contrário, poderá reduzir a sensibilitadode recetor ou causar cintilaca e ruido.
• Se fixar o dispositoivo com o suporte adesivo, utilize um pano de limpeza para limpar a sujidade e gordura da superficie de montagem. Se remove e voltar a fixar o dispositoivo com fita adesiva de dupla face, a resistencia da aderência pode diminui r o dispositoivo pode cair.
• DepoS de montar o dispositivo, aguarde 24 horas antes deutilizar para melhorar a aderencia do suporte adesivo. Se nao o fazer, podera diminuir a aderencia do suporte adesivo e o dispositivo pode cair.
  Fixe o cabo com fita adesiva ou semelhante para nao interferir com a conduccao.

Precauçôes de uso

• Nãobloqueie nem suje a lente da-camera, nem coloque objectos refletoresproximos da-camera.
• Quando foram gravados semáforos LED, o video gravado com os semáforos pode estar a suspicion e intermitência. A JVCKENWOOD não assume qualquer responsabilité sobre a definição ou gravacao de semáforos.
• Se utilizes um revestimento no para-brisas do veiculo, a qualida de gravação pode ser afetada.
• Não existem garantias de que o dispositivo possa gravar video em todas as condições.

• Quando o dispositorio estiver sujo, limpe-o com um pano de silicone seco ou outras pano macio. Se o dispositorio estiver muito sujo, limpe-o com um pano e um detergente neutro e, em seguida, limpe o detergente. A limpeza do dispositorio com um pano aspero ousubstâncias voláteis, como solventes ou alcool, pode causar riscos, deformações, deterioração ou outros danos.
• Se a lente estiver suja, limpe-a suavamente com um pano macio humedecido com agua. Se esfregar vigorosamente a lente com um pano seco, poderá riscar a lente.

Se detetar algoum problema no dispositivo, deslige-o e contacte o seu revendedor ou centro de assistencia da JVCKENWOOD mais proximo.

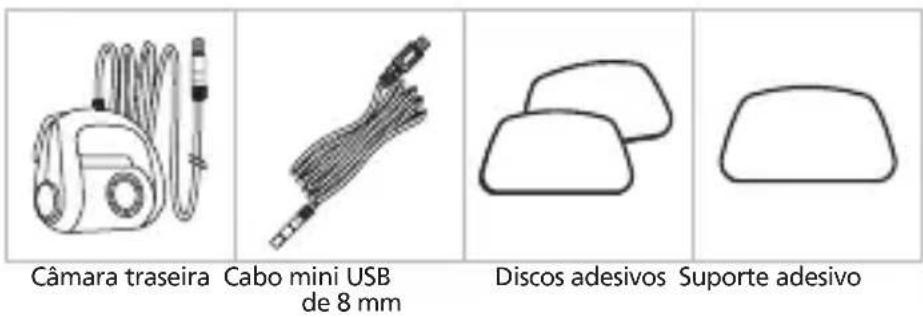

Acessórios

Antes de voltear, verifique se possui todos os itens indicados abaixo.

• O aspetto do produits pode ser levemente diferente do produits aparecido acima.

Nome das peças

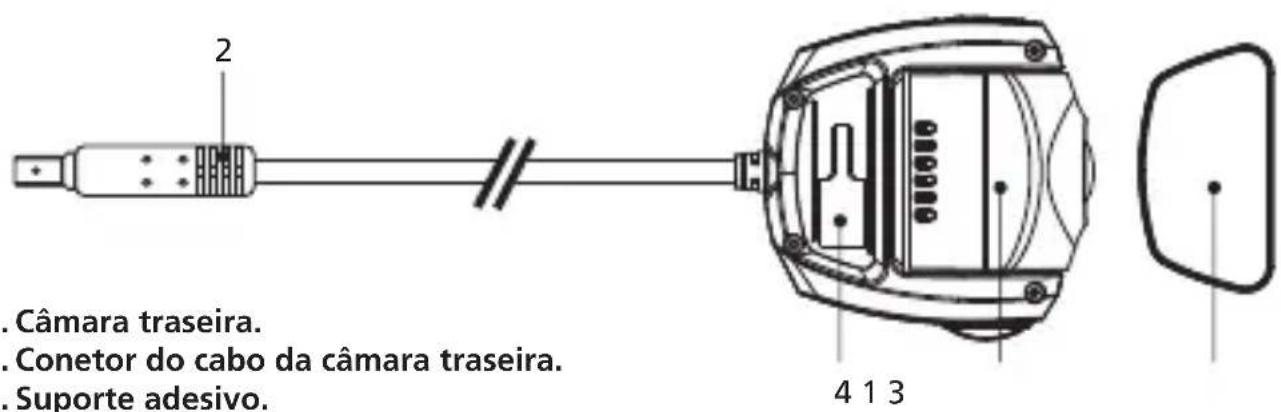

Câmara traseira

1. Porta de montagem.

Cabo da-camera traseira

1. Conetor do cabo.
2. Conetor CAM-IN.

Posicao de instalacao recomendada

• Instale o dispositivo numa posicao que nao obstrua a visao do conductor.
• Instale o dispositorio dentro dos limites do limpa-para-brisas.

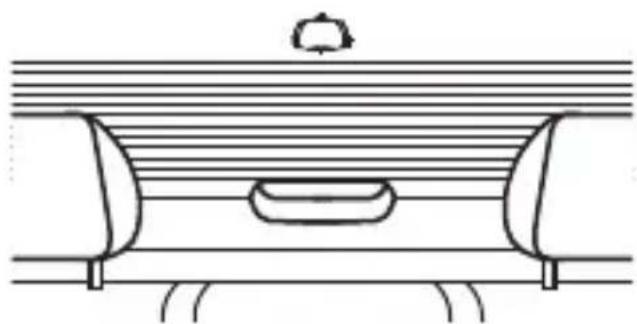

Atença

Quando passar o cabo de alimentacao polo pilar frontal ou outra parte, tenha em atencao os pontos abaixo quando executar a ligaao de cabos.

• Passe o cabo de alimentacao mais adiante ou atras do airbag para não interferir com o aconteamento do mesmo.
• Se o revestimento do pilar do Veiculo estiver fixado com clipes especialis, pode ser necessario substituir os clipes antes de remover o revestimento do pilar. Para saber como remover o revestimento do pilar, a disponibilitadde peças de substituicao e outras informacoes, contacte o concessionario do veiculo.
  Fixe o cabo de alimentacao com fita adesiva ou semelhante para nao interferir com a conduccao.

Vidro traseiro

Para a primeira instalação, siga as instruções abaixo:

Passo 1: Localize a-camera traseira.

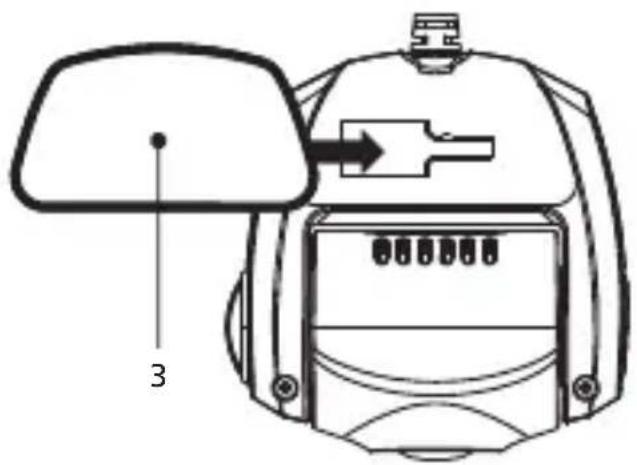

1.1 Instale o dispositivo no suporte adesivo

Alinhe o dispositivo com a fita adesiva para uma instalacao correta.

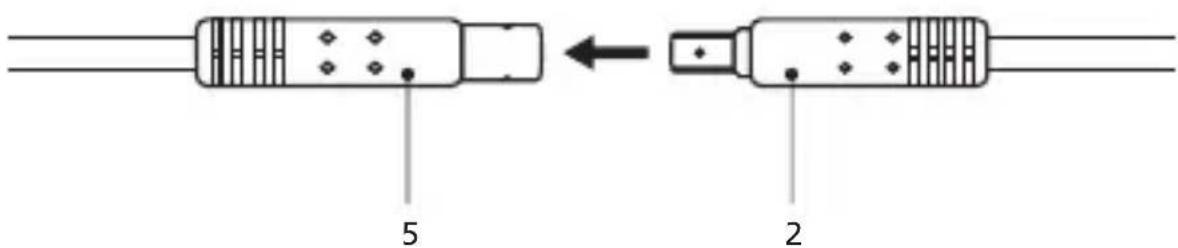

1.2 Ligue o conetor do cabo da-camera traseira

Ligue o (2) conetor da-camera traseira ao (5) conetor do cabo. Certifique-se de que os pinos macho e fêmea está alinhados quando ligar.

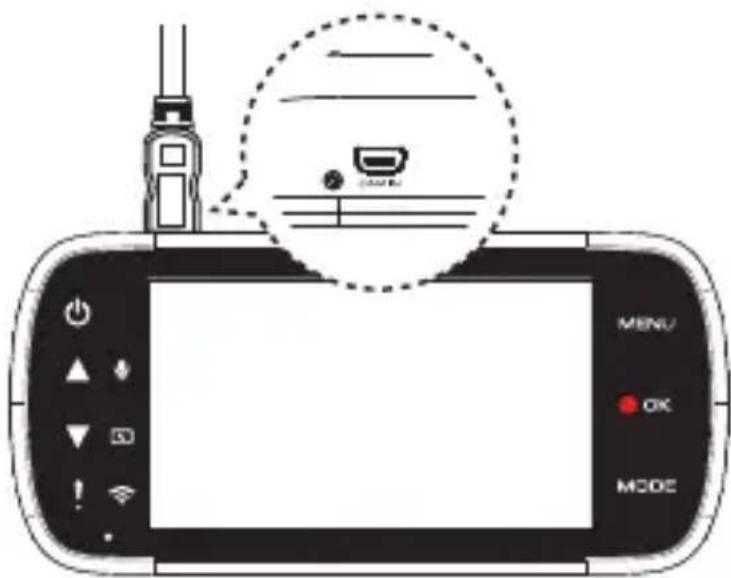

1.3 Ligue a-camera traseira

Insira o conetor CAM-IN (6) na porta CAM-IN na-camera frontal compatível.

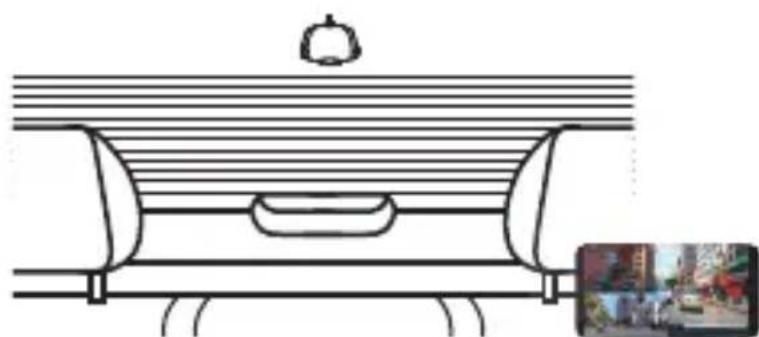

1.4 SeLECTIONA POSIÇÃO DE INSTALLATIONS

Arranque o motor para ligar a-camera traseira e, em seguida, ative o modo Wireless Link para ligar ao disposicao movable. Utilize a aplicacao para ver a imagem e ajuste a posicao de instalacao.

Nota:

O disposito viga-se e inicia a gravacao automaticamente quando a alimentacao da tomada de 12 volts é disponibilizada.

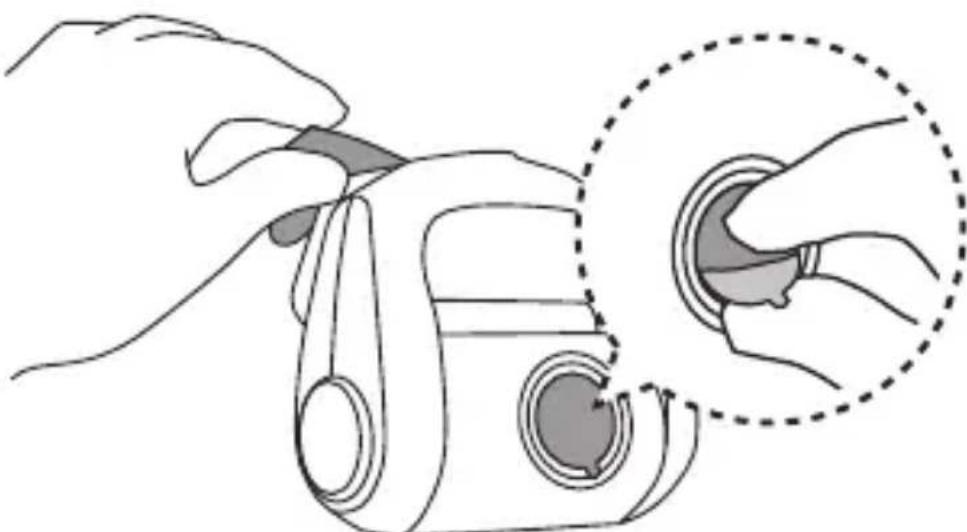

1.5 Colique um suporte adesivo

DepoS de selecionar a melhor posicao e angulo de instalacao possivel, retire a (3)或多da de protecao do adesivo e a或多da de protecao da lente, cole-o no vidro.
traseiro, pressione e mantenha a pressao durante 30 segundos.

SUGESTAO

• Certifique-se de que é possível ligar o cabo no local da instalacao.
• O para-brisas deve ser limpo cuidadosamente e a area de montagem deve estar seca e a temperatura ambiente antes de aplicar o adesivo (evite a luz solar direta).
• Aguarde 24 horas para obter melhor adesão.

1.6 Avalie a localização do percurso do cabo

É necessário planar cuidadosamente o percurso do cabo para a instalação do cabo da-camera traseira e a posicao final da-camera no(bevelo.Consulta o manual do dispositivo para determinar a melhor posicao da-camera frontal. Estude o(bevelo para determinar o percurso mais adequado do cabo atae ao para-brisas.

1.7 Instalação do cabo

Introduza o cabo no forro do veiculo e oculte o cabo exposto no revestimento e borrachas do pilar. Se necessario, utilize uma ferramenta de remoçao do pail par a soltar o revestamento e ocultar o cabo.

Nota:

• Certifique-se de que o percirso do cabo não afeta os airbags.
• Determine o local adequado para ocultar o cabo restante.
• Consulte um instalador professional ou um专业技术 para efetuar a instalação em quando de a efetuar sozinho.

Sensor de imagem	Sensor CMOS 1/2,8"
Velocidade de fotogramas	30fps
Resolucao de gravacao	2560 x 1440 (3,7M)
Formato de gravacao	H.264 (MOV)
Lente	Lente com focagem fixa F=2.0
Campo de visão	Horizontal: 129° / Vertical: 66° / Diagonal: 161°
Tensão de functimento	DC 5,0 V
Consumo de energia	120mA
Temperatura de functimento	-10 °C a 60 °C
Dimensoes	2-1/2" x 2-5/8" x 1-7/16" 63 x 66 x 36 mm
Peso	11,8 oz / 334 g
Comprimento do cabo	26'-3" / 8 m
