MODE D'EMPLOI DRVA700WDP KENWOOD

DRV-A700W © 2019 JVCKENWOOD Corporation 700-V1.8.B.A-FR Inscrivez-vous en ligne Enregistrez votre produit KENWOOD sur www.kenwood.com/usa Résidents américains seulement

• Des informations actualisées (manuel d'utilisation le plus récent, etc.) sont disponibles sur <https://www.kenwood.com/cs/ce/>. Pour votre référenceInscrivez le numéro de série qui se trouve à l'arrière de l'appareil dans les espaces prévus à cet effet sur la carte de garantie et dans l'espace prévu ci-dessous. Indiquez les numéros de modèle et de série lorsque vous contactez votre vendeur Kenwood pour obtenir des informations ou pour le service après-vente de cet appareil.Modèle DRV-A700WNuméro de série______________ Caméra embarquée avec GPS intégré MANUEL D'UTILISATION HIDF 15000126Avant utilisation...................................................................................................................... Guide des fonctions de la caméra embarquée...................................................................... Précautions d'emploi .............................................................................................................. Accessoires............................................................................................................................... Fonctions principales............................................................................................................... Nom des Parties et Fonctions ................................................................................................. Installation et connexion........................................................................................................ Réglages initiaux..................................................................................................................... Fonctionnement de base ........................................................................................................ Paramètres............................................................................................................................... Connexion à un ordinateur .................................................................................................... Utilisation du logiciel de bureau............................................................................................ Utilisation de l'application pour Smartphone....................................................................... Guide de dépannage .............................................................................................................. Annexe..................................................................................................................................... Caractéristiques techniques....................................................................................................

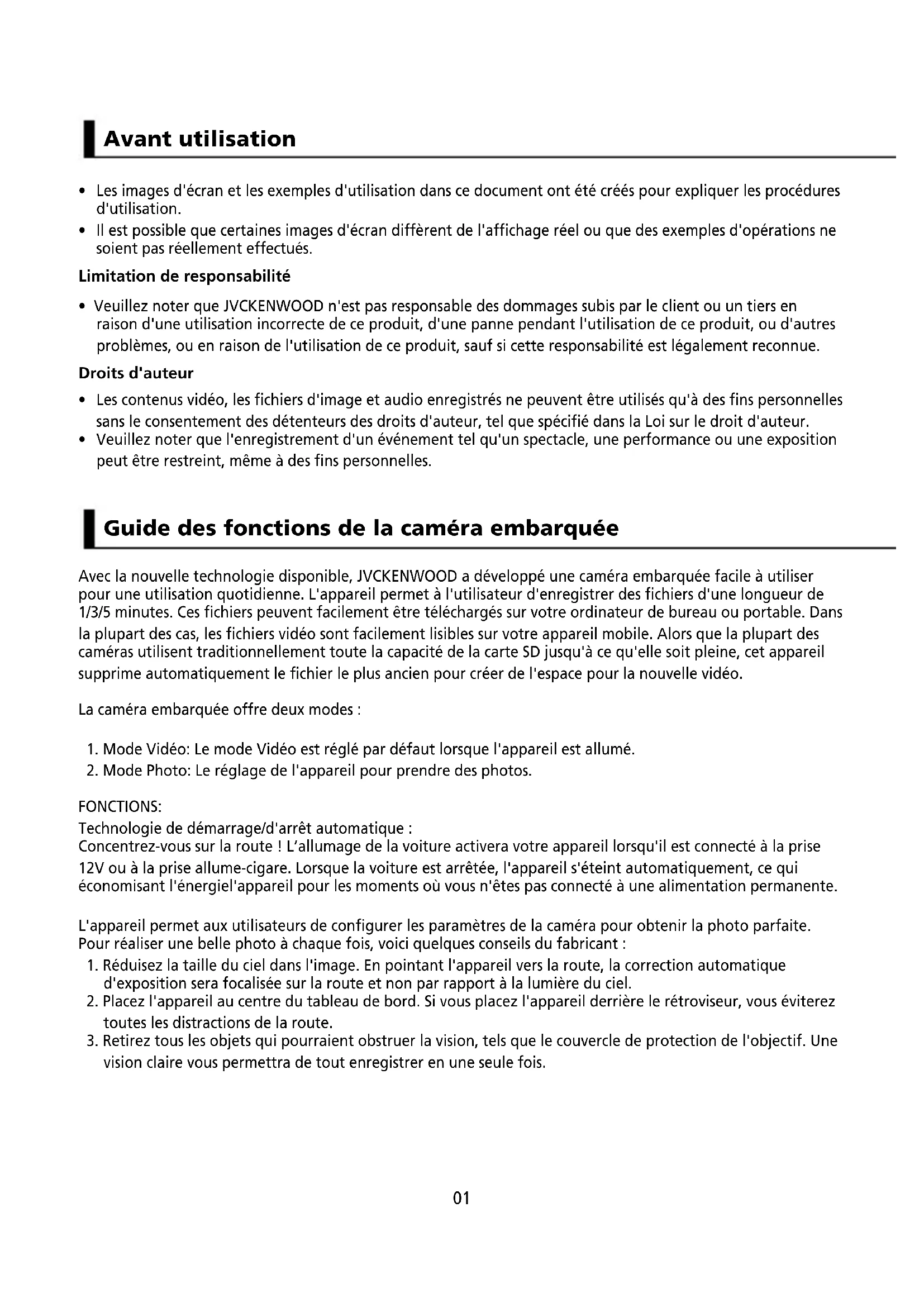

Table des matièresAvant utilisation Guide des fonctions de la caméra embarquée

Avec la nouvelle technologie disponible, JVCKENWOOD a développé une caméra embarquée facile à utiliser pour une utilisation quotidienne. L'appareil permet à l'utilisateur d'enregistrer des fichiers d'une longueur de 1/3/5 minutes. Ces fichiers peuvent facilement être téléchargés sur votre ordinateur de bureau ou portable. Dans la plupart des cas, les fichiers vidéo sont facilement lisibles sur votre appareil mobile. Alors que la plupart des caméras utilisent traditionnellement toute la capacité de la carte SD jusqu'à ce qu'elle soit pleine, cet appareil supprime automatiquement le fichier le plus ancien pour créer de l'espace pour la nouvelle vidéo. La caméra embarquée offre deux modes :

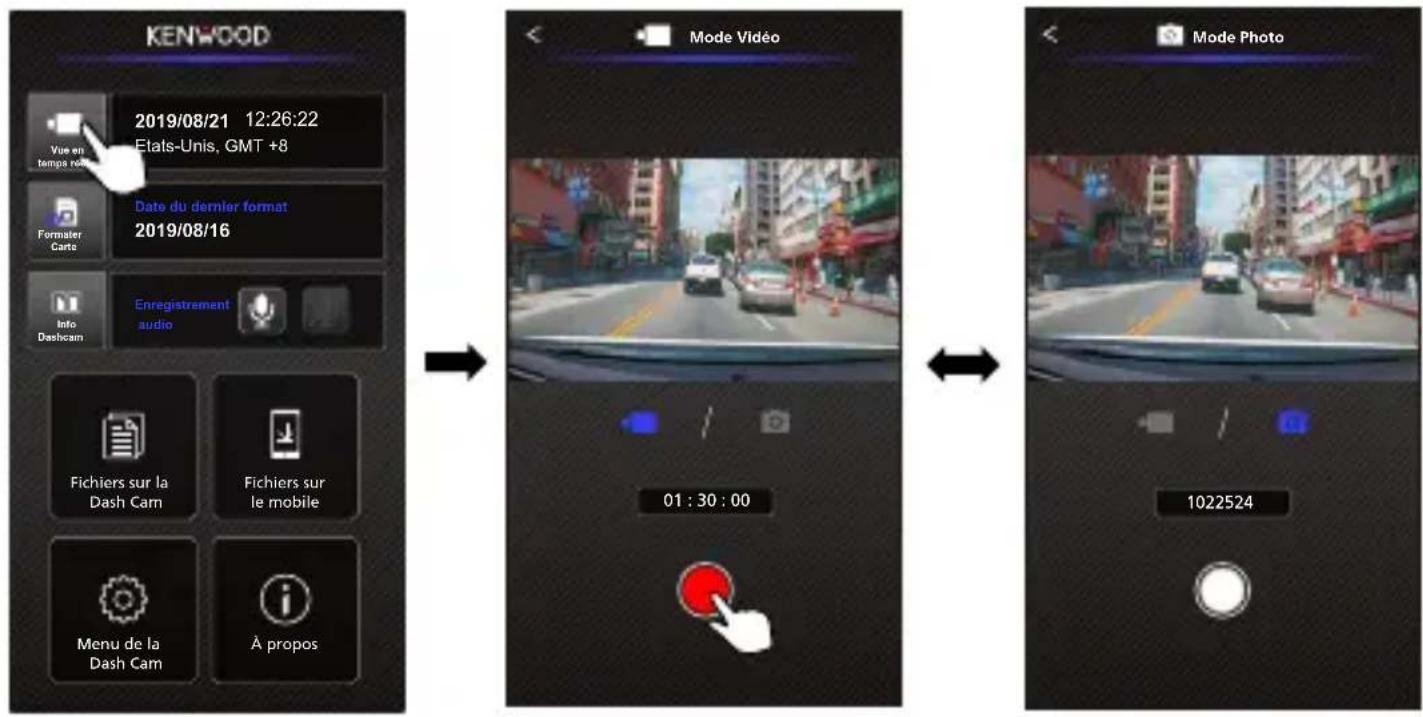

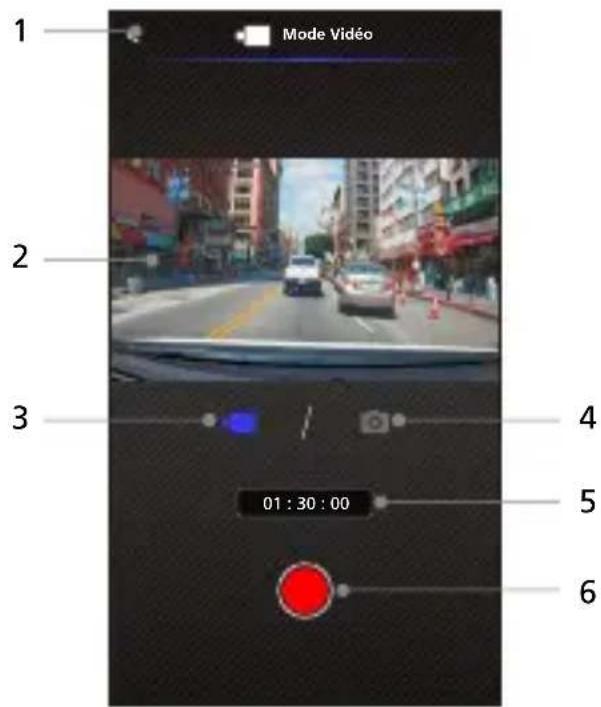

1. Mode Vidéo: Le mode Vidéo est réglé par défaut lorsque l'appareil est allumé.

2. Mode Photo: Le réglage de l'appareil pour prendre des photos.

FONCTIONS: Technologie de démarrage/d'arrêt automatique : Concentrez-vous sur la route ! L’allumage de la voiture activera votre appareil lorsqu'il est connecté à la prise 12V ou à la prise allume-cigare. Lorsque la voiture est arrêtée, l'appareil s'éteint automatiquement, ce qui économisant l'énergiel'appareil pour les moments où vous n'êtes pas connecté à une alimentation permanente. L'appareil permet aux utilisateurs de configurer les paramètres de la caméra pour obtenir la photo parfaite. Pour réaliser une belle photo à chaque fois, voici quelques conseils du fabricant :

1. Réduisez la taille du ciel dans l'image. En pointant l'appareil vers la route, la correction automatique

d'exposition sera focalisée sur la route et non par rapport à la lumière du ciel.

2. Placez l'appareil au centre du tableau de bord. Si vous placez l'appareil derrière le rétroviseur, vous éviterez

toutes les distractions de la route.

3. Retirez tous les objets qui pourraient obstruer la vision, tels que le couvercle de protection de l'objectif. Une

vision claire vous permettra de tout enregistrer en une seule fois.

• Les images d'écran et les exemples d'utilisation dans ce document ont été créés pour expliquer les procédures d'utilisation.

• Il est possible que certaines images d'écran diffèrent de l'affichage réel ou que des exemples d'opérations ne soient pas réellement effectués. Limitation de responsabilité

• Veuillez noter que JVCKENWOOD n'est pas responsable des dommages subis par le client ou un tiers en raison d'une utilisation incorrecte de ce produit, d'une panne pendant l'utilisation de ce produit, ou d'autres problèmes, ou en raison de l'utilisation de ce produit, sauf si cette responsabilité est légalement reconnue. Droits d'auteur

• Les contenus vidéo, les fichiers d'image et audio enregistrés ne peuvent être utilisés qu'à des fins personnelles sans le consentement des détenteurs des droits d'auteur, tel que spécifié dans la Loi sur le droit d'auteur.

• Veuillez noter que l'enregistrement d'un événement tel qu'un spectacle, une performance ou une exposition peut être restreint, même à des fins personnelles.02 Précautions d'emploi Précautions et notifications Attention! N'utilisez pas l’appareil lorsque vous conduisez. L'utilisation de ce produit ne change pas le fait qu'un conducteur doit assumer l'entière responsabilité de son comportement. Cette responsabilité comprend le respect de toutes les règles et réglementations de circulation afin d'éviter les accidents, les blessures corporelles ou les dommages matériels.

• Pour votre propre sécurité, n'utilisez pas les boutons de l'appareil pendant la conduite.

• Un support de fenêtre est nécessaire lorsque vous utilisez l'appareil dans une voiture. Veillez à placer l'appareil à un endroit approprié, afin de ne pas gêner la visibilité du conducteur ou le déploiement des airbags.

• Veillez à ce qu'aucun objet ne bloque l'objectif de la caméra et qu'aucun matériel réfléchissant n'est placé près de l'objectif. Veuillez garder l'objectif propre.

• Si le pare-brise de la voiture est teinté avec un revêtement, cela peut affecter la qualité d'enregistrement.

• Branchez le cordon d'alimentation à une source d'alimentation appropriée. Les exigences en matière de tension sont indiquées sur le boîtier et/ou l'emballage du produit.

• Ne pas utiliser le cordon d'alimentation si il est endommagé.

• N'essayez pas de réparer vous-même l'appareil. Il n'y a aucune pièce réparable à l'intérieur. Remplacez l'unité si elle est endommagée ou a été exposée à une humidité excessive. Entretien de votre appareil Un bon entretien de l'appareil garantit un fonctionnement sans problème et réduit les risques de dommages.

• Gardez votre appareil à l'abri de l'humidité excessive et des températures extrêmes.

• Évitez d'exposer votre appareil à la lumière directe du soleil ou aux rayons ultraviolets puissants pendant de longues périodes.

• Ne placez rien sur votre appareil et ne déposez pas d'objets sur votre appareil.

• Ne faites pas tomber votre appareil et ne le soumettez pas à un choc violent.

• N'exposez pas votre appareil à des changements de température soudains et importants. Cela pourrait causer de la condensation d'humidité à l'intérieur de l'appareil, ce qui pourrait endommager votre appareil. En cas de condensation d'humidité, laissez l'appareil sécher complètement avant de l'utiliser.

• Ne nettoyez jamais votre appareil lorsqu'il est allumé. Utilisez un chiffon doux et non pelucheux pour essuyer l'écran et l'extérieur de votre appareil.

• N'essayez jamais de démonter, de réparer ou d'apporter des modifications à votre appareil. Le démontage, la modification ou toute tentative de réparation pourrait causer des dommages à votre appareil et même des blessures corporelles ou des dommages matériels et annulera toute garantie.

• Ne rangez et ne gardez aucun liquide ou gaz inflammable ou des matériaux explosifs au même endroit que votre appareil, ses pièces ou ses accessoires.

• Pour décourager le vol, ne laissez pas l'appareil et ses accessoires en vue dans un véhicule sans surveillance.

• Une surchauffe peut endommager l'appareil.03 Précautions à prendre lors de l’installation

• Installez l'appareil dans une position où il ne bloquera pas la vue avant du conducteur (position cachée par le rétroviseur).

• Installez l'appareil de manière à ce qu'il se trouve dans la zone d'essuyage de l'essuie-glace.

• Installez l'appareil dans une position où il ne gênera pas le mouvement du rétroviseur.

• Veillez à ne pas installer l'appareil sur l'autocollant d'inspection du véhicule ou sur un autre autocollant.

• Veillez à ne pas installer l'appareil à un endroit où il gênera la conduite ou le fonctionnement de l'airbag.

• Lors de l'installation de l'appareil dans un véhicule équipé d'un système d'aide à la conduite, consultez le manuel d'instructions du véhicule, puis choisissez une position d'installation appropriée qui n'interfère pas avec le système d'aide de conduite.

• Si l'appareil n'est pas installé correctement, l'enregistrement des événements ou lors du parking peut ne pas fonctionner correctement.

• Reportez-vous à la section "Installation et raccordement" pour le, le sens d'installation, l'angle d'installation ou d'autres instructions, puis installez l'appareil correctement.

• N'installez pas l'appareil à proximité d'une antenne de télévision numérique terrestre ou d'un composant électrique.

• Cela pourrait réduire la sensibilité du récepteur de télévision ou provoquer des scintillements et du bruit.

• Lors de la fixation de l'appareil avec le support adhésif, utilisez un chiffon de nettoyage disponible dans le commerce ou similaire pour essuyer toute saleté et graisse sur la surface de d'installation. Si l'appareil est repositionné ou monté à l'aide, par exemple, d'un ruban adhésif double face d'usage général, la force d'adhérence peut s'affaiblir et l'appareil peut tomber.

• Après avoir installé l'appareil, laissez-le pendant 24 heures avant de l'utiliser afin d'améliorer l'adhérence du support adhésif de montage. Autrement, l'adhérence du support adhésif risque de s'affaiblir et l'appareil de tomber.

• Fixez le cordon en place avec du ruban adhésif ou d'une autre façon pour qu'il ne gêne pas la conduite. Précautions d'emploi

• Ne bloquez pas l'objectif de la caméra, ne le laissez pas se salir et ne placez pas d'objet réfléchissant près de celui-ci.

• Lors de l'enregistrement de feux de circulation LED, il est possible que les vidéos enregistrées semblent clignoter ou scintiller. JVCKENWOOD n'assume aucune responsabilité en ce qui concerne la distinction ou l'enregistrement des feux de signalisation. Si un revêtement est utilisé sur le pare-brise du véhicule, la qualité de l'enregistrement peut être affectée.

• Il n'y a aucune garantie que l'appareil pourra enregistrer la vidéo dans toutes les conditions. Nettoyage de l'appareil

• Lorsque l'appareil est sale, essuyez-le avec un chiffon en silicone sec ou un autre type de chiffon doux. Si l'appareil est très sale, nettoyez-le avec un chiffon contenant un nettoyant neutre, puis essuyez à sec le nettoyant. L'essuyage de l'appareil avec un chiffon dur ou l'utilisation d'une substance volatile comme un diluant ou de l'alcool peut causer des rayures, des déformations, une détérioration ou d'autres dommages.

1. L’appareil ne doit pas produire de brouillage;

2. L’appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d’en

compromettre le fonctionnement. ATTENTION Cet équipement est conforme aux limites d’exposition aux rayonnements énoncées pour un environnement non contrôlé et respecte les règles les radioélectriques (RF) de la FCC lignes directrices d’exposition et d’exposition aux fréquences radioélectriques (RF) CNR-102 de l’IC. Cet équipement doit être installé et utilisé en gardant une distance de 20 cm ou plus entre le radiateur et le corps humain. Supplier’s Declaration of Conformity Trade Name: KENWOOD Products: Dashboard Camera Model Name: DRV-A700W Responsible Party:

Fixation magnétique rapide Nous savons combien il est difficile de rester concentré avec les mouvements. Nous avons développé un support conçu spécialement pour être facile à fixer et à enlever pour que vous ayiez à vous concentrer uniquement sur la prise parfaite. - G Sensor/Protection des fichiers Le capteur intégré à la caméra embarquée détecte une force externe, forçant la caméra à sauvegarder ce qui vient d'être enregistré. Le fichier peut également être sauvegardé manuellement. Vous pouvez sauvegarder un fichier directement en appuyant sur le bouton d'accès facile situé. - Démarrage/Arrêt automatique La caméra embarquée est fournié avec des capteurs intégrés qui activent et désactivent automatiquement la caméra en même temps que le véhicule. - Microphone et haut-parleur intégrés Un microphone et un haut-parleur intégrés sont fournis en standard. Ils fonctionnent également avec la fonction de lecture de l'appareil. - Données GPS La caméra embarquée est capable d'enregistrer votre position et votre vitesse en même temps que la vidéo. - Mode Parking La caméra embarquée dispose d'un mode Parking avec une fonction unique qui permet à l'appareil d'enregistrer automatiquement 30 secondes de vidéo si un mouvement de véhicule est détecté. Cette fonction nécessite un kit de câblage câblé pour une alimentation permanente. Fonctions principales

• L'apparence de l'appareil peut différer légèrement de celle indiquée ci-dessus. Caméra embarquée (avec carte microSD de 16 Go) Recharge magnétique Fixation Supports adhésifs kit de câblage Câble USB Clips pour câbles Filtre PL12 Nom des Parties et Fonctions

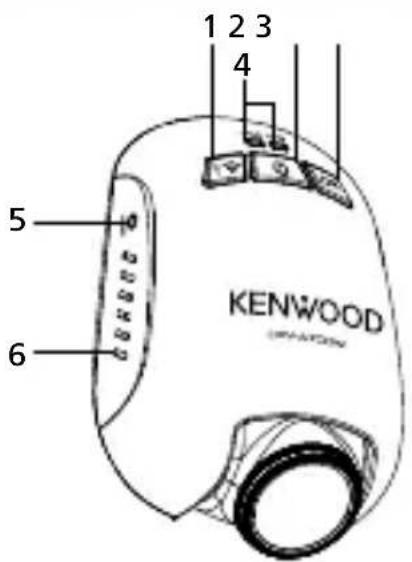

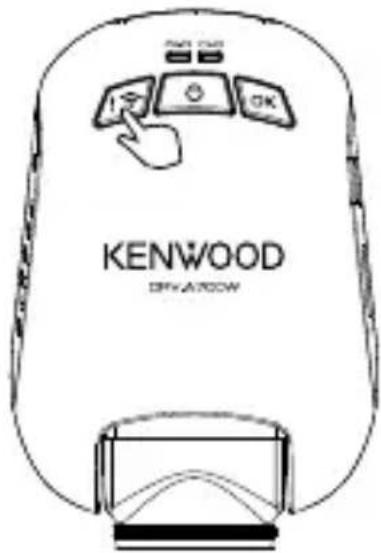

1. Bouton de liaison sans fil / protection des fichiers

Protection des fichiers Appuyez simplement sur le bouton pour protéger le fichier vidéo actuel et empêcher qu’il ne soit effacé. Remarque: - Si vous appuyez sur le bouton pendant le premier tiers d'un clip vidéo, le clip précédent sera également protégé. - Si vous appuyez sur le bouton pendant le dernier tiers d'un clip vidéo, le clip suivant sera également protégé (si l'enregistrement continue). Wireless Link Appuyez et maintenez enfoncé le bouton Wireless Link sur l'appareil pendant 3 secondes pour entrer dans le mode d'appairage. Appairage sans fil / Connecté / déconnecté: Appairage Wireless Link carillon / son (continus) Wireless Link connecté carillon / son Wireless Link déconnecté carillon / son

2. Bouton d’alimentation / Capture d’écran

d’alimentation Appuyez sur le bouton et maintenez le 3 secondes pour allumer/éteindre le dispositif. Capture d’écran Lorsque vous enregistrez en mode vidéo, appuyez sur le bouton et vous serez capable de prendre une capture de l’écran actuel.

Appuyez pour démarrer ou stopper l’enregistrement. Commencer / arrêter enregistrement:

1. Commencer enregistrement (bip long)

2. Arrêter enregistrement (bip court)

4. Indicateur de statut à LED

Rouge : Allumé Rouge (Clignotant) : Enregistrement Bleu : En charge

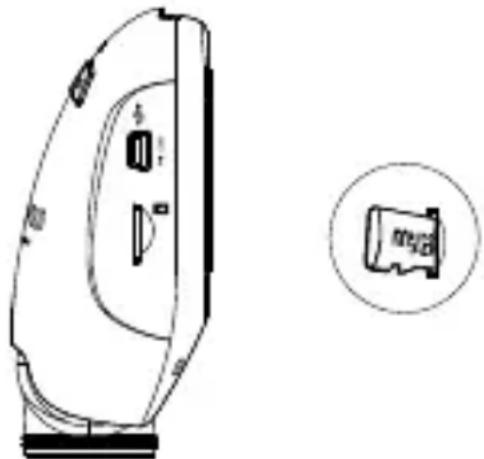

Insérez votre carte microSD dans l'appareil L'appareil est conçu pour permettre d'utiliser une carte microSD standard pour enregistrer les vidéos. Avant d'installer, assurez-vous que l'extrémité dorée de la carte est face au bouton. Une fois qu'elle est alignée correctement avec l'emplacement, enfoncez la carte jusqu'à ce que vous entendiez un CLIC qui indiquera qu'elle est correctement insérée. ASTUCE

- Si vous n'entendez pas un CLIC, utilisez une petite pièce en la tenant par le bord et appuyez sur l'extrémité extérieure de la carte jusqu'à ce que vous entendiez un son. - Rappel : NE RETIREZ OU INSÉREZ JAMAIS LA CARTE MÉMOIRE LORSQUE L'APPAREIL EST ALLUMÉ. - L'appareil s'éteint automatiquement lorsque vous insérez ou retirez la carte SD.

Dans les rares occasions où le dispositif à un problème, utilisez le bouton reset pour arrêter le dispositif. Appuyez simplement sur le bouton de réinitialisation jusqu'à ce que l'appareil s'éteigne puis se rallume automatiquement.

Sons système et sons enregistrés.

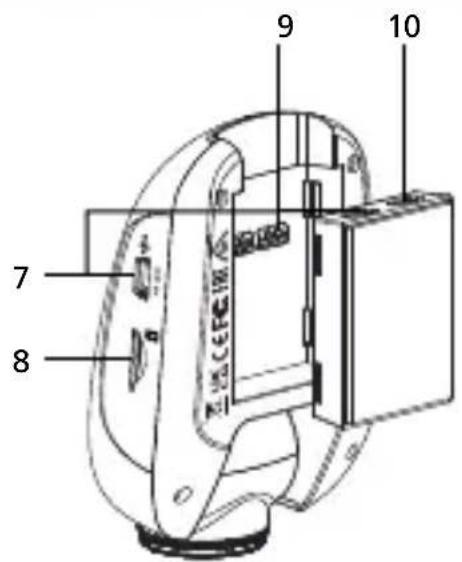

7. Port ENTRÉE CC/Transfert des données

En connectant l'appareil avec le kit de câbles fourni vous êtes en mesure de charger l'appareil. Il peut également être utilisé pour connecter le câble USB à votre ordinateur. Vous pouvez connecter le kit de câbles e avec le dispositif ou le port de charge magnétique de montage.

8. Port de carte micro SD

Veuillez insérer la carte microSD dans cette fente. Enfoncez la carte mémoire dans la fente jusqu'à ce que vous entendiez un clic. (la carte microSD est pré-installée dans la fente pour carte microSD à l'usine avant l'expédition.

9. Port de connexion

Associe le connecteur magnétique au port du connecteur.

L'appareil peut être connecté avec la caméra arrière KCA-R100 (accessoire en option)14 Installation et connexion Conduite à gauche Conduite à droite

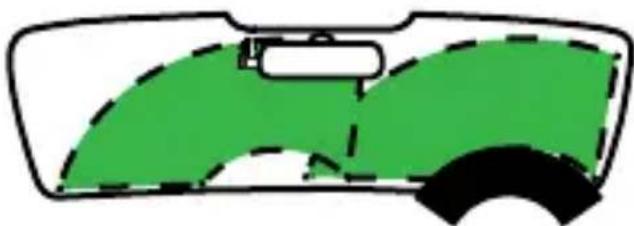

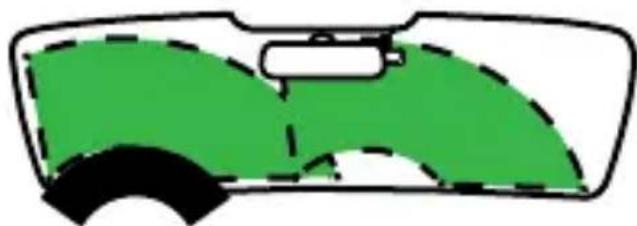

Position de montage recommandée

• Installez l'appareil dans une position où il ne bloquera pas la vue avant du conducteur (position cachée par le rétroviseur).

• Installez l'appareil de manière à ce qu'il se trouve dans la zone d'essuyage de l'essuie-glace.

• Le montage de l'appareil au centre du pare-brise, derrière le rétroviseur, facilitera un enregistrement vidéo optimal. Avertissement Lors du passage du cordon d'alimentation à travers le montant avant ou une autre partie frontale, observez les points ci-dessous lors de l'exécution des travaux de câblage.

• Faites passer le cordon d'alimentation plus en avant ou plus en arrière que l'airbag afin qu'il n'interfère pas avec l'airbag.

• Dans le cas d'un véhicule dans lequel le couvercle du montant avant est fixé en place à l'aide de clips spéciaux ou similaires, les clips peuvent avoir besoin d'être remplacés après avoir retiré le couvercle du montant avant. Pour savoir comment retirer le couvercle du montant avant, vérifier la disponibilité des pièces de rechange et obtenir d'autres informations, contactez le concessionnaire du véhicule.

• Fixez le cordon d'alimentation en place avec du ruban adhésif flexible disponible dans le commerce ou d'une autre façon pour qu'il ne gêne pas la conduite.15

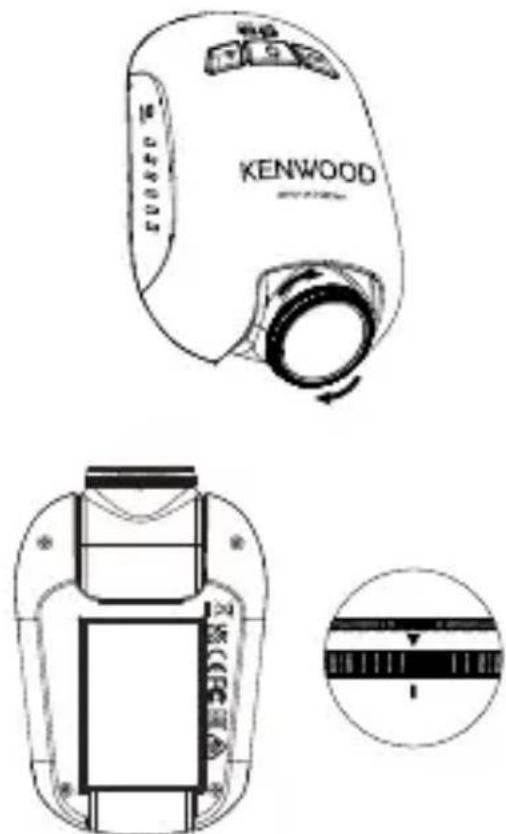

1. CONNECTER L'APPAREIL AU FILTRE POLARISANT

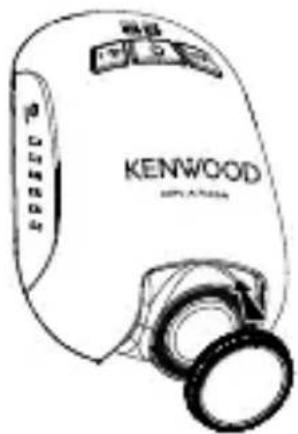

1.1. Installation du filtre polarisant circulaire Alignez le côté fileté du filtre polarisant avec le dispositif et tournez-le dans le sens des aiguilles d'une montre pour vous assurer que la rotation dans la zone métallique filetée se fait en douceur. (Le Filtre polarisant est fixé à l'usine.) 1.2. Réglage du filtre polarisant circulaire Tournez la bague métallique extérieure du filtre polarisant dans le sens des aiguilles d'une montre et alignez la marque de la flèche sur l'objectif polarisant avec la marque de la flèche sur l'appareil. Remarque: La flèche indique la position recommandée, les utilisateurs peuvent ajuster l'angle du polariseur comme désiré.2. CONNEXION DU DISPOSITIF DE FIXATION MAGNETIQUE Fixer l'appareil sur le connecteur magnétique. Vérifiez que l'appareil est aligné avec le port du connecteur pour une installation correcte.

3. Connectez le câble porte-fusible de dérivation à la boîte à fusibles.

3.1 Trouvez la boîte à fusibles de votre véhicule. Généralement, elle se trouve sous le volant du

conducteur ou sous le capot du moteur. Veuillez consulter le manuel de votre véhicule.

3.2 Retirez un fusible d'origine associé à l'allumage de la climatisation/du moteur de votre véhicule

ou l'alimentation électrique permanente.Nous recommandons que la puissance maximale du fusible ne dépasse pas 20 ampères. Veuillez consulter le manuel de votre véhicule.

3.3 Il y a un fusible de 2 ampères intégré dans la prise pour le câble porte-fusible de dérivation de 2

ampères qui protège la caméra embarquée. Veuillez ne pas l'enlever ou le modifier.

3.4 Choisir le bon câble porte-fusible de dérivation parmi les trois types fournis.Branchez le fusible

d'origine sur la prise du fusible d'origine. Branchez le câble porte-fusible de dérivation sur la prise où le fusible d'origine a été enlevé de la boîte à fusibles à l'étape 3.2. Si vous souhaitez utiliser le mode Parking, kit de connexion filaire à l'alimentation permanente.

3.5 Fixez la caméra embarquée derrière le rétroviseur et branchez le connecteur mini USB 5V

à la caméra embarquée.

Voir « Réglages initiaux » (P17 à P18).

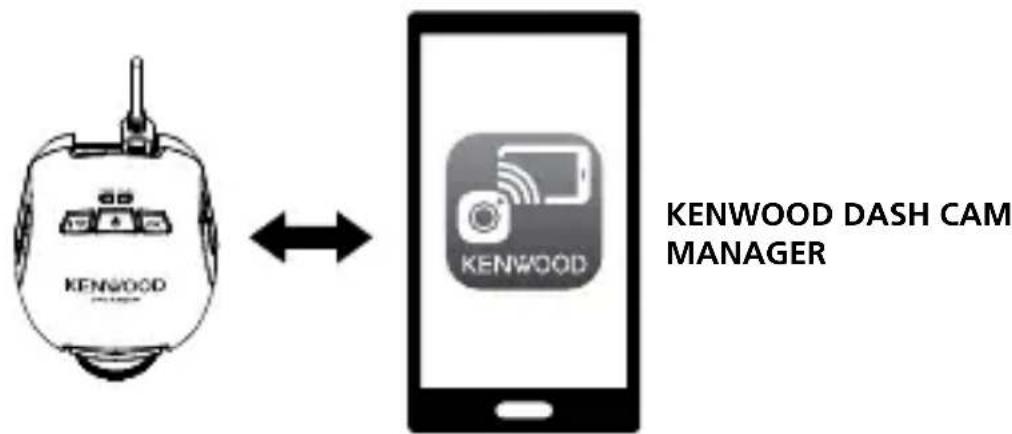

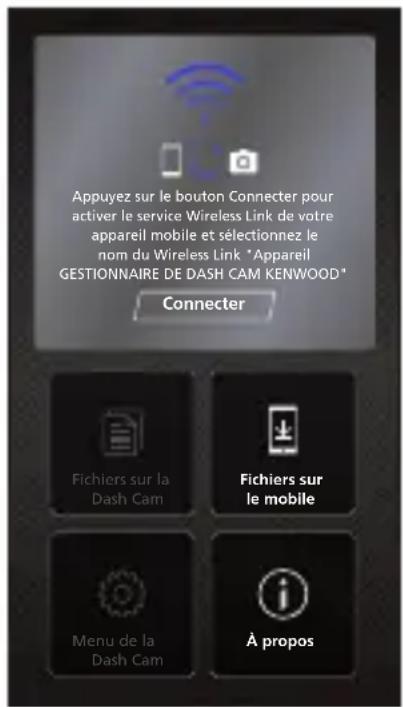

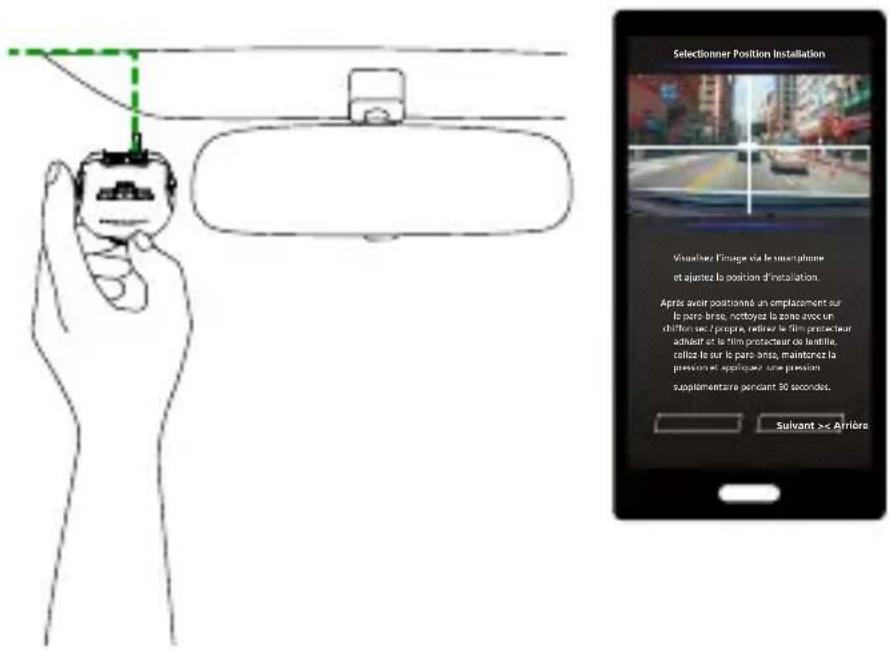

Voir l'image et ajuster la position d'installation par le smartphone.

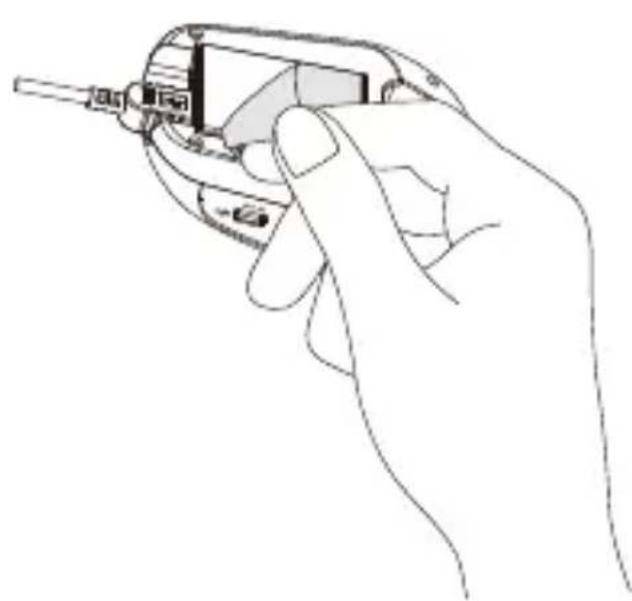

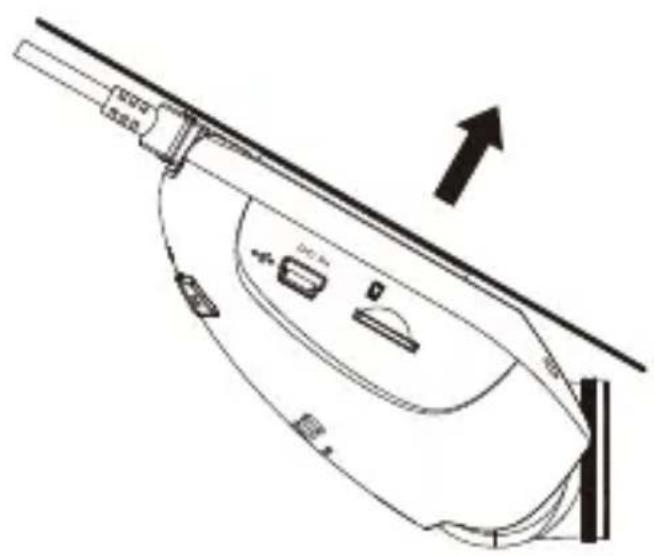

6. FIXER L'ADHESIF SUR LE PARE-BRISE

Après avoir positionné un emplacement sur le pare-brise, nettoyez la zone avec un chiffon sec / propre, retirez le film protecteur adhésif et le film protecteur de lentille, collez-le sur le pare-brise, maintenez la pression et appliquez une pression supplémentaire pendant 30 secondes. Avertissement Avant d'effectuer le branchement, assurez-vous d'abord d'avoir retiré la clé de la voiture , puis assurez-vous de débrancher la borne négative de la batterie pour éviter un court-circuit accidentel. Selectionner Position Installation Live View Visualisez l'image via le smartphone et ajustez la position d'installation. Après avoir positionné un emplacement sur le pare-brise, nettoyez la zone avec un chiffon sec / propre, retirez le film protecteur adhésif et le film protecteur de lentille, collez-le sur le pare-brise, maintenez la pression et appliquez une pression supplémentaire pendant 30 secondes. Suivant >< Arrière18

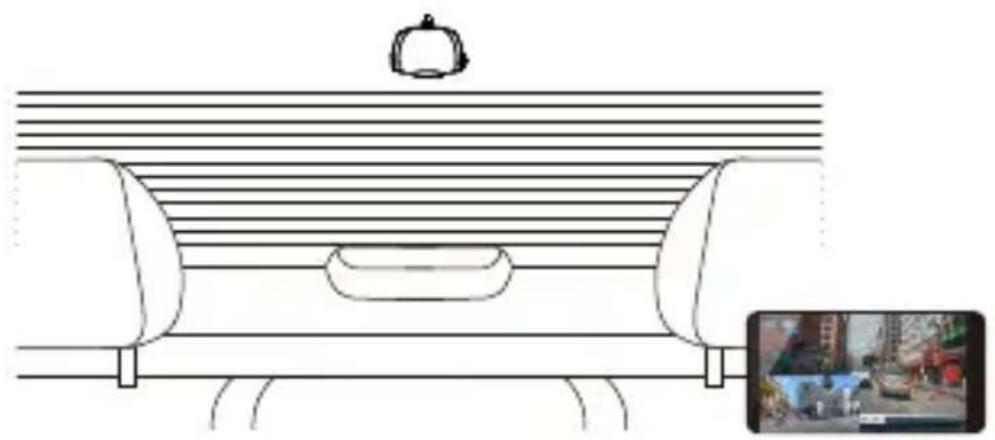

2. Choisir la position d'installation

Démarrez le moteur pour mettre sous tension la caméra arrière, puis activez le mode Wireless Link pour connecter à un appareil mobile. Utilisez l'application pour visualiser l'image et ajustez la position d'installation. Connectez la caméra arrière KCA-R100 (accessoire en option)

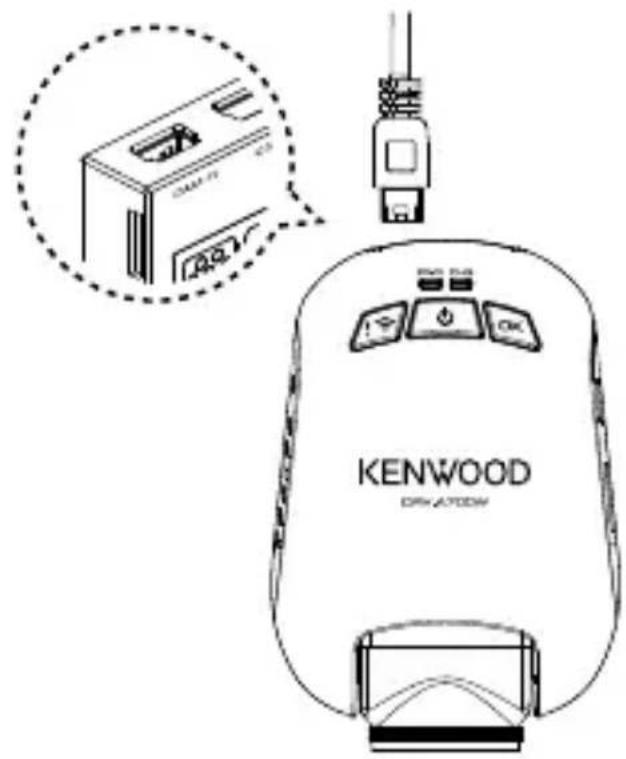

1. Connecter la caméra arrière

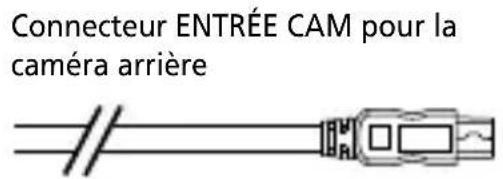

Insérez le connecteur CAM-IN dans le port CAM-IN de la caméra embarquée compatible. Remarque: L'appareil s'allume automatiquement et l'enregistrement commencer dès que l'alimentation électrique est disponible depuis la prise 12V. Connecteur ENTRÉE CAM pour la caméra arrière19 Réglages initiaux

Lorsque l'appareil est alimenté, la dashcam s'allume et passe automatiquement en mode Wireless Link. Veuillez configurer la dashcam avec votre smartphone et celle-ci affichera le menu réglages. English Deutsch Français Nederlands - Sélectionner le Pays et la Zone Horaire - Régler la Date & heure Suivant > GMT+12 GMT+11 GMT+10 GMT+9 GMT+8 GMT+7 GMT+6 GMT+5 GMT+4 GMT+3 GMT+2 Select. Zone TempsSuivant >< ArrièreChoisissez le Pays Autres Espagne Alemagne France Italie Pais Bas Belgique Pologne Tchéquie Roumanie Royaume Uni Suivant >< Arrière 2019 / 08 / 16 Réglage de l'heure et de la date Date Heure 14 : 13 : 25 Suivant >< Arrière20 ASTUCE: Vous pouvez réinitialiser les paramètres en utilisant le MENU CONFIGURATION ou en rétablissant automatiquement les valeurs par défaut. Veuillez lire attentivement et suivre les instructions ci-dessous pour vous aider à utiliser l'appareil en toute sécurité. - Sélectionner l'Unité de vitesse - Mot de passe Wireless Link

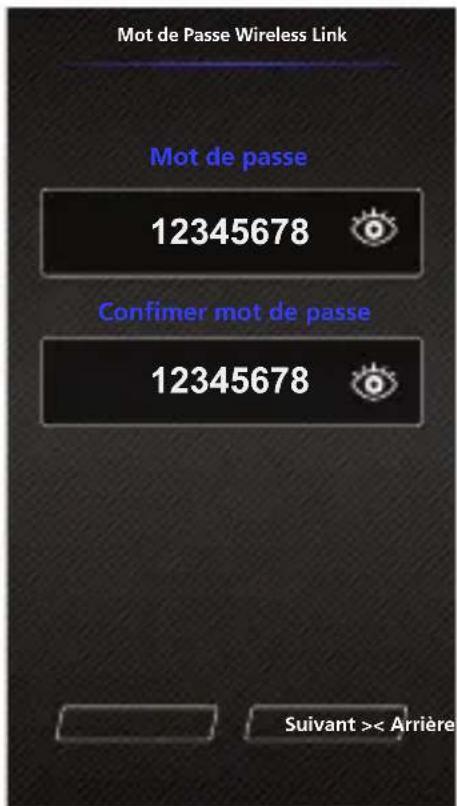

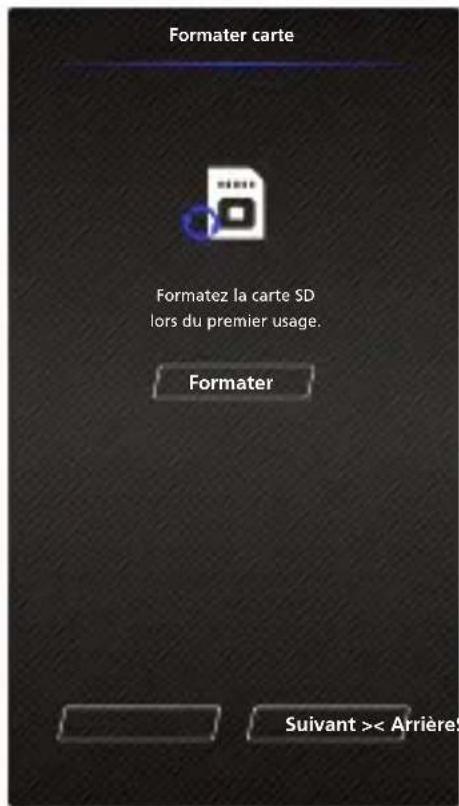

Confimer mot de passe Mot de passe Suivant >< Arrière Formater carte Formatez la carte SDlors du premier usage. Formater Suivant >< ArrièreSuivant >21 - Menu Vidéo Fonctionnement de base Accédez au menu VIDEO (réglage de la vidéo sur l'application) à travers le smartphone. A propos de l'explication détaillée du fonctionnement de l'application smartphone, reportez-vous à « Utilisation de l'application smartphone » (P34 à P42)

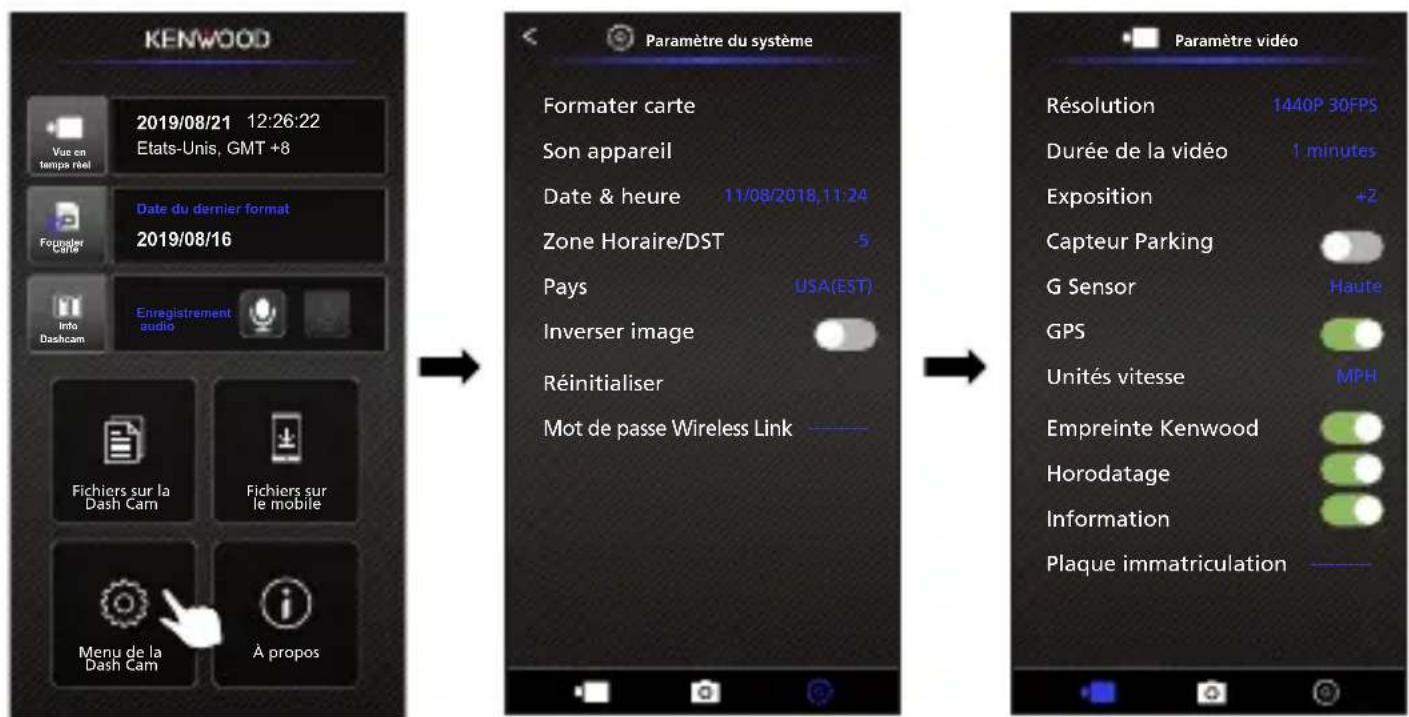

Résolution: Choisissez la résolution vidéo. OPTIONS: Dual 1080P 30fps / 1440P 30fps HDR(défaut) / 1440P 30fps / 1080P 30fps

Durée de la vidéo: Réglez la durée de chaque clip vidéo. La vidéo enregistrée par l'appareil sera fractionnée et stockée dans des clips vidéo individuels. La fonction d'enregistrement en boucle écrasera automatiquement le clip vidéo le plus ancien et non protégé lorsque la carte mémoire est pleine. OPTIONS: 1 Minute (défaut)/3 Minutes/5 Minutes

Exposition: Réglez le niveau d'exposition. OPTIONS: +2/+1/0(défaut)/-1/-2

Capteur Parking : La fonction de mode Parking sera disponible lorsque le capteur Parking est activé et connecté avec le kit de câblage à l'alimentation permanente. OPTION: Haute/Moyenne/Basse/Off (défaut) <Mode Normal à Mode Parking> Si l'appareil ne détecte pas de vibrations pendant plus de 5 minutes, il s'éteint automatiquement et passe en mode Parking. <Enregistrement en mode Parking> Lorsque l'appareil détecte des vibrations en mode Parking, il s'allume automatiquement et commence à enregistrer la vidéo pendant 30 secondes. Pendant cette durée, si l'appareil détecte d'autres vibrations, il continuera l'enregistrement pendant 30 secondes de plus jusqu'à ce qu'il ne détecte plus aucune vibration, puis il éteindra l'appareil pour le remettre en mode Parking. <Mode Parking à Mode Normal> Si l'appareil détecte des vibrations constantes pendant plus de 15 secondes, il suppose que le conducteur est en train de conduire et passe automatiquement du mode Parking au mode Normal.

G Sensor : Le G Sensor est le capteur qui peut détecter les forces. Lorsqu'il détecte des forces, il protège automatiquement le fichier actuel. Réglez la sensibilité du G Sensor ici. OPTIONS: Haute/Moyenne (défaut)/Basse/Off

GPS : Activez ou désactivez la fonction GPS. OPTIONS: On (défaut)/Off

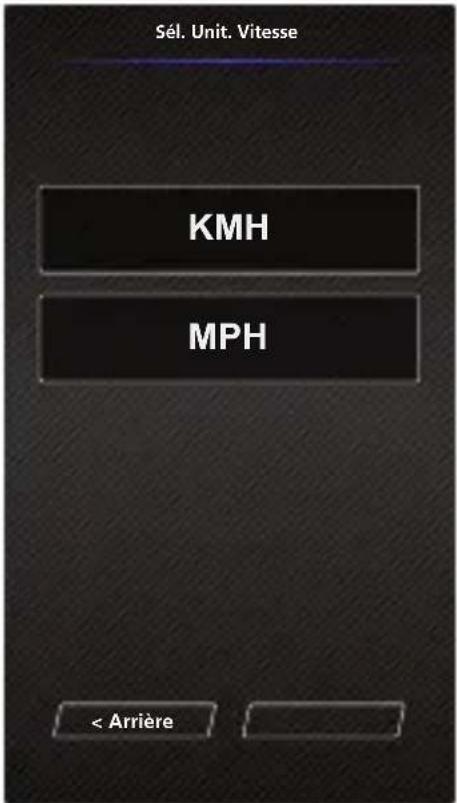

Unités vitesse : Réglez l'unité des données de vitesse. OPTIONS: MPH (défaut)/KMH

Confidentialité : Stocke jusqu'à 4 groupes des derniers fichiers vidéos lorsque la confidentialité des données est activée. OPTIONS: On/Off (défaut)22

Empreinte Kenwood : Activez ou désactivez le logo KENWOOD sur les fichiers enregistrés. OPTIONS: On (défaut)/Off

Horodatage : Activez ou désactivez l'horodatage dans les fichiers enregistrés. OPTIONS: On (défaut)/Off

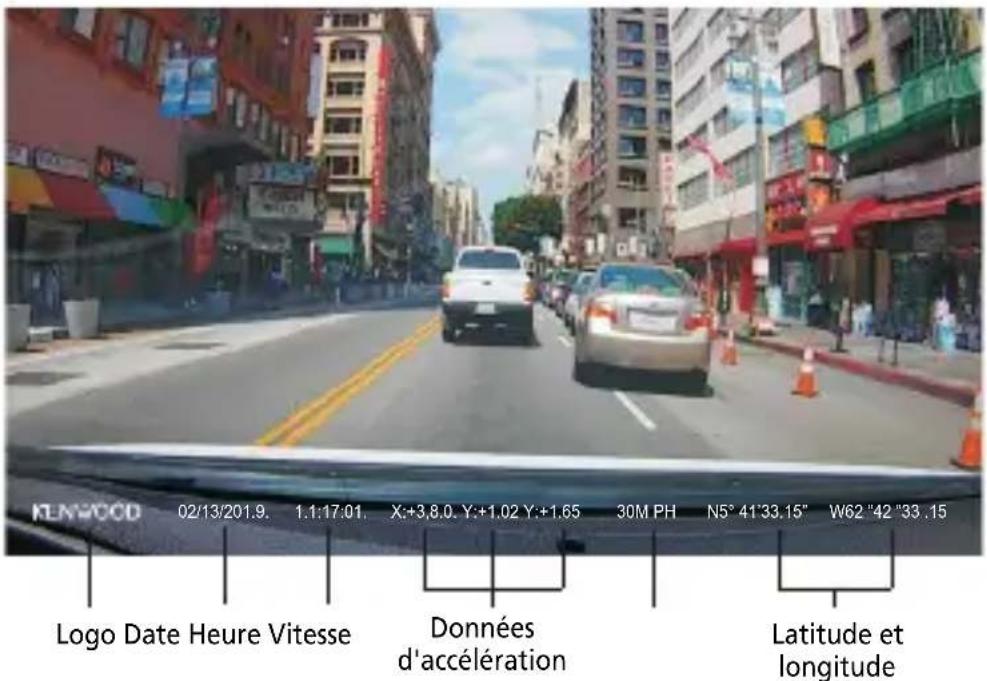

Information : Activez ou désactivez l'affichage des informations, y compris les données d'accélération et de vitesse, dans les fichiers enregistrés. OPTIONS: On (défaut)/Off

Plaque immatriculation : Entrez le numéro de votre plaque d'immatriculation pour l'afficher dans les fichiers enregistrés. REMARQUE: Lorsque vous êtes dans le réglage du système -> Paramètres par défaut, vous serez en mesure de restaurer tous les paramètres aux paramètres par défaut de l'appareil. Les instructions suivantes expliquent les icônes des fichiers vidéo. 02/13/201.9. 1.1:17:01. X:+3,8.0. Y:+1.02 Y:+1.65 30M PH N5° 41’ 33.15” W62 ”42 ”33 .15 Logo Date Heure Vitesse Empreinte Kenwood: Logo, peut être activé/désactivé dans le MENU VIDÉO Horodatage: Date, Heure, peut être activé/désactivé dans le MENU VIDÉO Information: Données d'accélération, de vitesse, de latitude & de longitude, peut être activé/désactivé dans le MENU VIDÉO. Nom du fichier vidéo: Le format du nom du fichier vidéo est aaaammjj_hhmmss_F/_R. Par exemple, 20190111_111701_F/_R signifie que ce fichier a été enregistré le 11 janvier 2019, à 11:17:01 par la caméra avant/arrière. Latitude et longitude Données d'accélération23 - Menu Photo Fonctionnement de base Accédez au menu PHOTO (réglage de l'appareil photo sur l'application) à travers le smartphone. A propos de l'explication détaillée du fonctionnement de l'application smartphone, reportez-vous à « Utilisation de l'application smartphone » (P34 à P42).

Exposition : Réglez le niveau d'exposition. OPTIONS: +2/+1/0(défaut)/-1/-2

Horodatage : Activez ou désactivez l'horodatage sur les photos. OPTIONS: On (défaut), Off REMARQUE : Lorsque vous êtes dans le réglage du système -> Paramètres par défaut, vous serez en mesure de restaurer tous les paramètres aux paramètres par défaut de l'appareil.24 Paramètres Accédez au menu SETUP (Réglage système sur l'application) à travers le smartphone. A propos de l'explication détaillée du fonctionnement de l'application smartphone, reportez-vous à « Utilisation de l'application smartphone » (P34 à P42). Remarque: Les réglages par défaut ont été sélectionnés pour une meilleure qualité d'image et de facilité d'utilisation. Dans la plupart des cas, vous n'avez pas besoin de modifier les paramètres.

• Formater carte: Formate la carte mémoire. Le formatage effacera TOUS les fichiers de la carte. OPTIONS: Ok / Annuler

• Son appareil : Réglez le, l'enregistrement vocal et les notifications. OPTIONS: Enregistrement audio: On (défaut), Off Notification: On/Off (défaut)

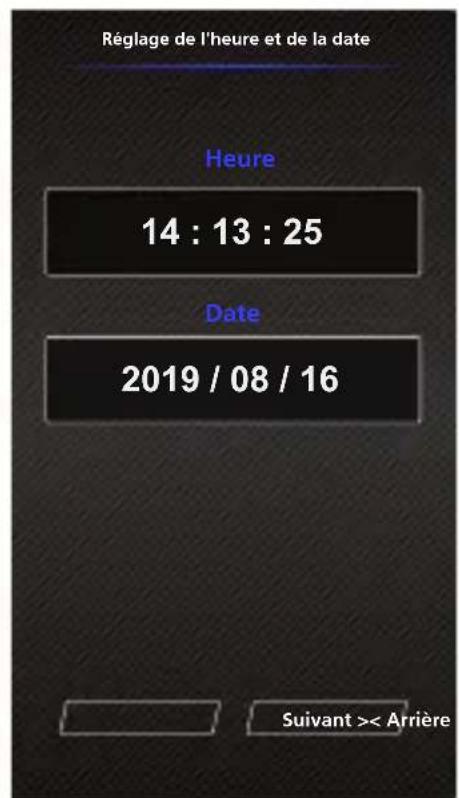

• Date & heure: Réglez l'heure et la date requise par l'aide de votre téléphone intelligent.

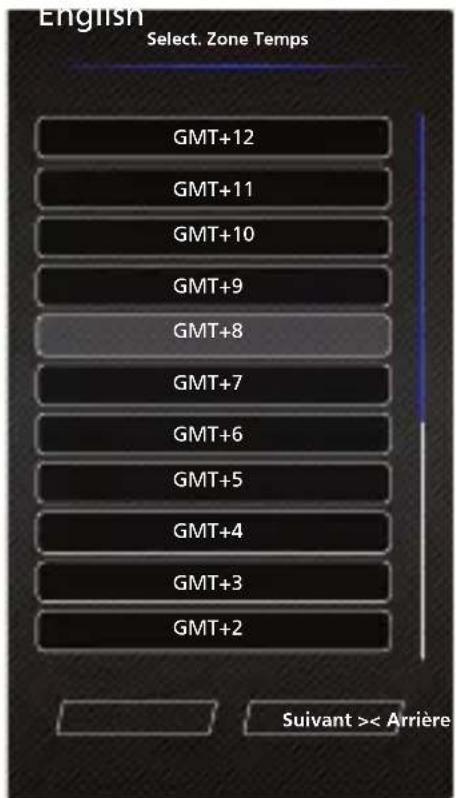

• Zone Horaire/DST: Sélectionnez le réglage du fuseau horaire. OPTIONS: -12/-11/-10/-9/-8/-7/-6/-5/-4/-3.5/-3/-2.5/-2/-1/GMT/ +1/+2/+3/+4/+5/+6/+7/+8/+9/+10/+11/+12

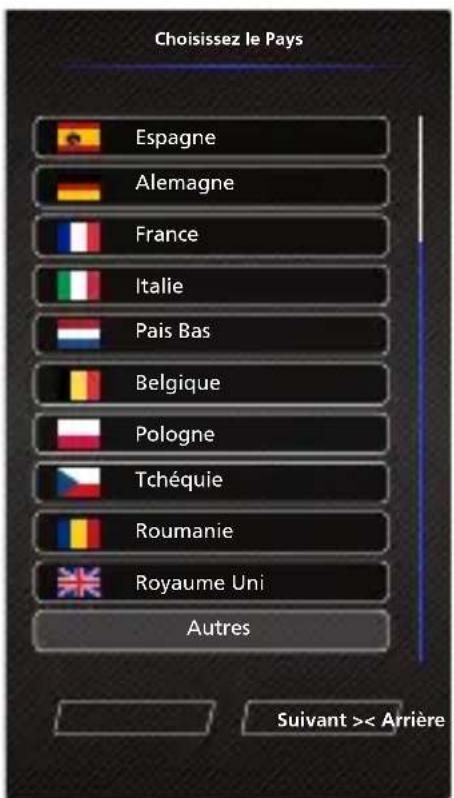

• Pays: Choisissez un pays et un fuseau horaire. OPTIONS: Etats-Unis

• Inverser image: Tourne l'image vidéo et l'écran de180 degrés. OPTIONS: On

• Réinitialiser: Réinitialise tous les réglages aux valeurs par défaut de l'usine.

• Wireless Link mot de passe : Affiche le et le mot de passe de la liaison sans fil, vous pouvez également changer le mot de passe de la liaison sans fil avec ce paramètre. - Menu des paramètres25 Connexion à un ordinateur STOCKAGE USB Lorsque vous utilisez le câble USB fourni pour connecter l'appareil à votre ord inateur. Le dispositif fonctionne comme un lecteur de carte. Votre ordinateur ouvrira une fenêtre contextuelle pour ce disque pour vous permettre de parcourir tous les fichiers vidéo et photo. Remarque: L'appareil est un appareil en lecture seule. Si vous voulez copier/effacer/éditer des fichiers, veuillez retirer la carte SD et utilisez un autre lecteur de cartes pour connecter votre ordinateur. N'oubliez pas de toujours éteindre l'appareil avant de le déconnecter de votre ordinateur.26 Utilisation du logiciel de bureau « KENWOOD VIDEO PLAYER » est un logiciel de bureau pour l’affichage des vidéos enregistrées avec le dispositif. Configuration requise pour le système « KENWOOD VIDEO PLAYER ». OS: Microsoft Windows 10, Windows 8,1, Windows 7* (sauf pour Windows 10 Mobile, Windows RT) *Windows 7 Service Pack 1 doit être installé. *Microsoft Visual C++ doit être installé. *DirectX XAudio2 doit être installé (Windows 7 et versions antérieures). OS: Apple Mac OS X 10.11 (El Capitan) ou version ultérieure. Microsoft, Windows et DirectX sont des marques déposées ou des marques commerciales de Microsoft Corporation aux États-Unis et dans d'autres pays. Macintosh, Mac sont des marques de commerciales d'Apple Inc. enregistrées aux États-Unis et dans d'autres pays. Installation du logiciel Installez le logiciel sur un ordinateur avec lequel vous disposez de droits d’administrateur.

1. Téléchargez le programme d'installation depuis https://www.kenwood.com/cs/ce/

2. Installez en suivant les instructions à l'écran.

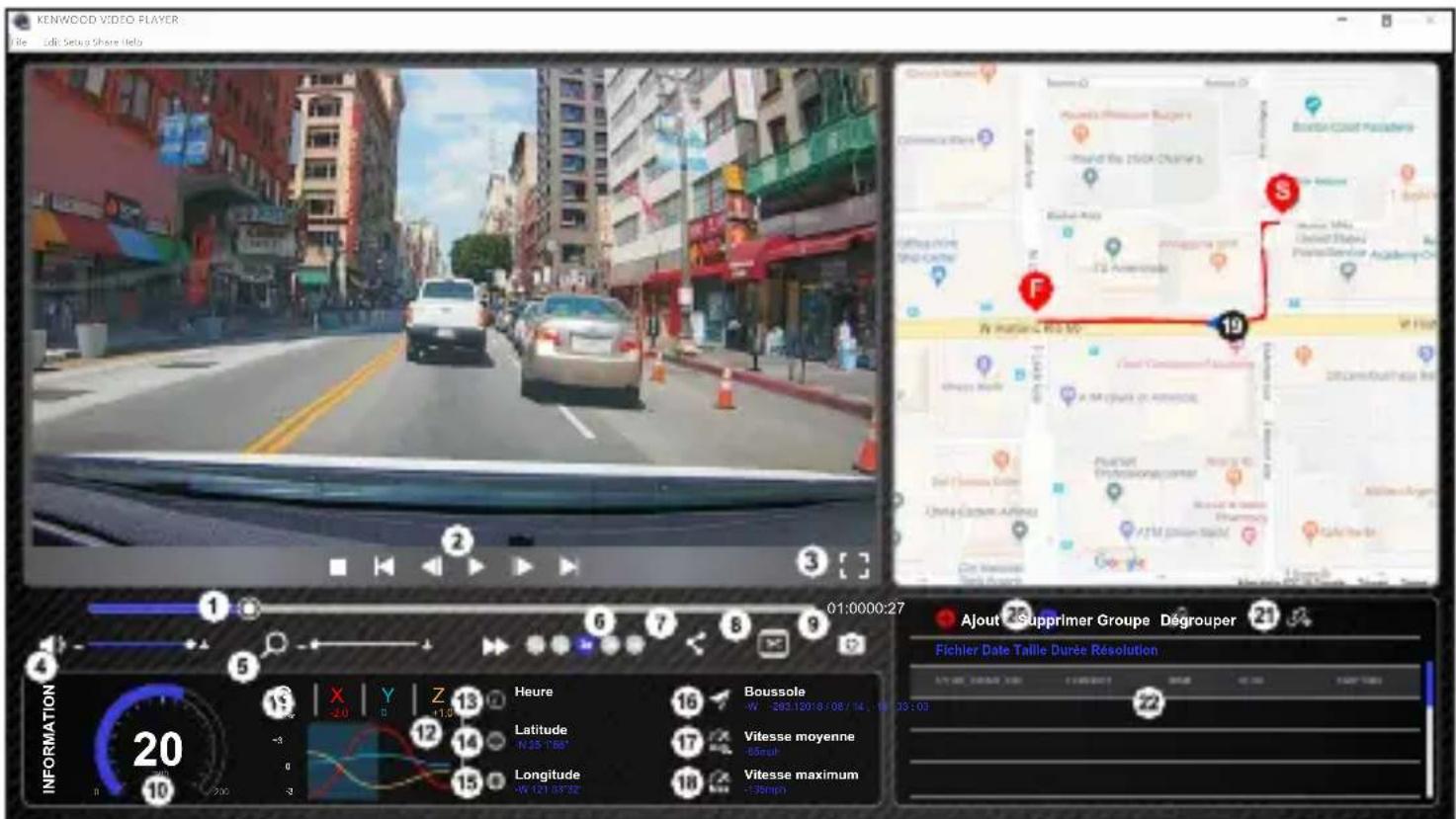

1. Barre de progression vidéo:

Déplacez la barre de progression vidéo vers l'arrière ou vers l'avant pour indiquer la date de la vidéo, la vitesse et le G Sensor.

2. Boutons de commande de la lecture vidéo:

Les options disponibles de gauche à droite sont: stop, dernier clip, dernière image, lecture, image suivante, clip suivant. Les raccourcis clavier disponibles pour les options individuelles sont (1) Lecture/Pause: espace (2) Arrêt: échap. (3) Dernière image: gauche (4) Image suivante: droite (5) Clip suivant: N (6) Clip précédent: B

3. Affichage plein écran:

Basculez pour afficher l'image en plein écran. - Touche de raccourci: Alt + Entrée

4. Réglage du volume vidéo:

Déplacez-le pour changer le volume audio. - Volume par défaut: 100%

5. Zoom numérique avant/arrière:

Roulez la molette de la souris vers l'avant/l'arrière sur la zone vidéo ou déplacez-le pour modifier le niveau de zoom avant/arrière.

6. Vitesse de lecture vidéo:

Cliquez pour augmenter/réduire la vitesse des vidéos de l'écran principal. Les options de vitesse disponibles peuvent varier d'un quart à 4 fois la vitesse originale. - Vitesse par défaut: 1X

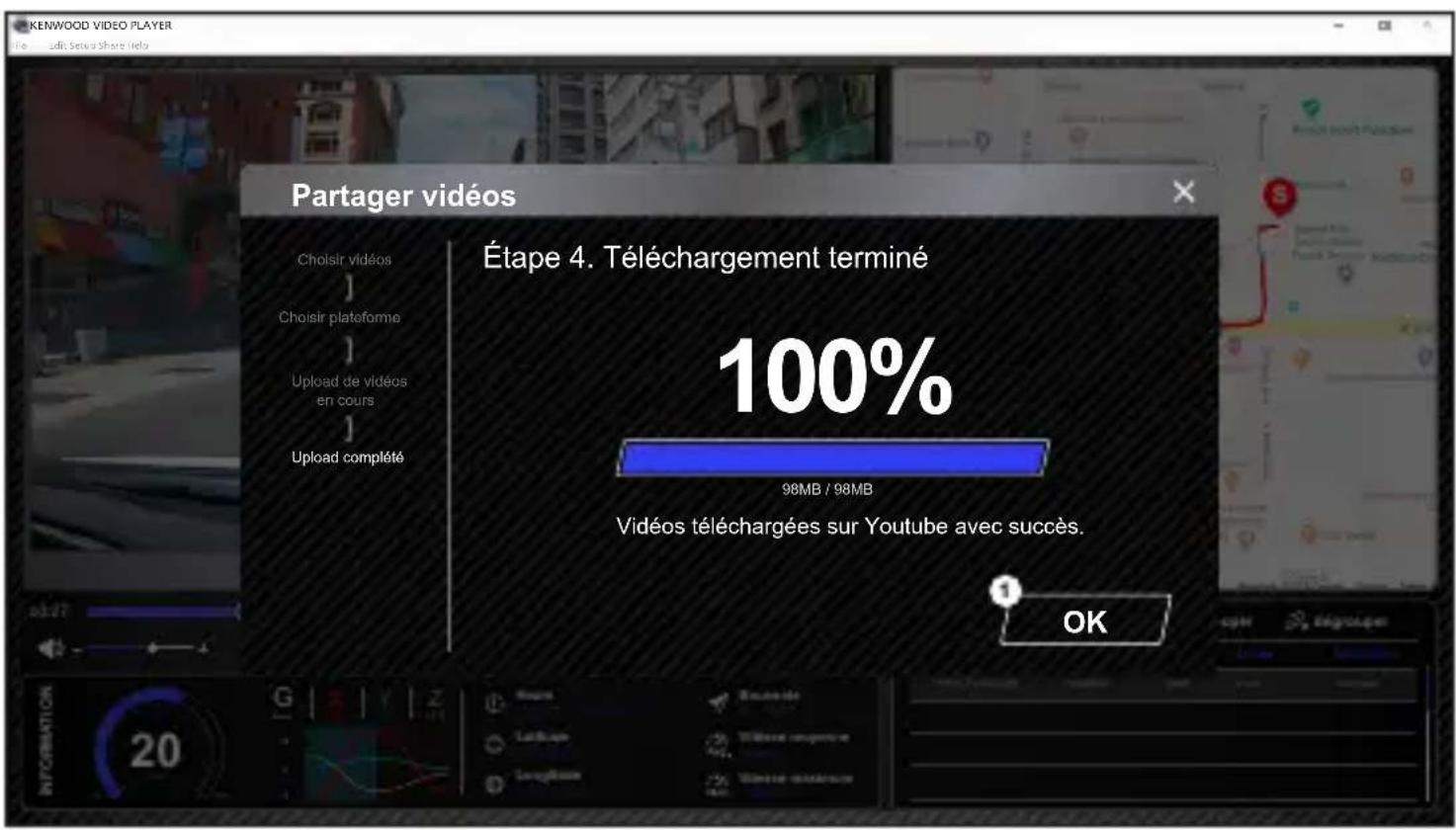

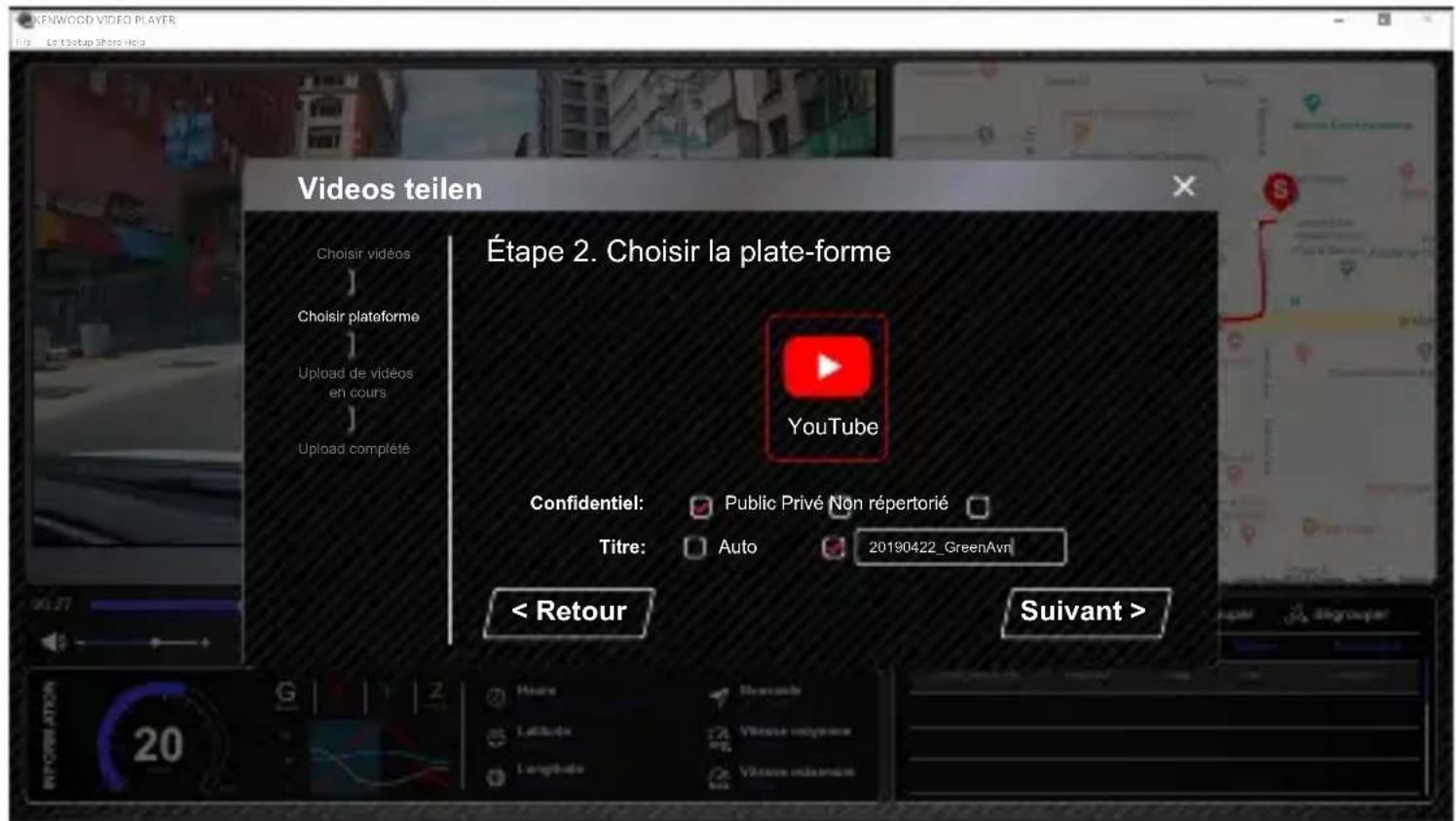

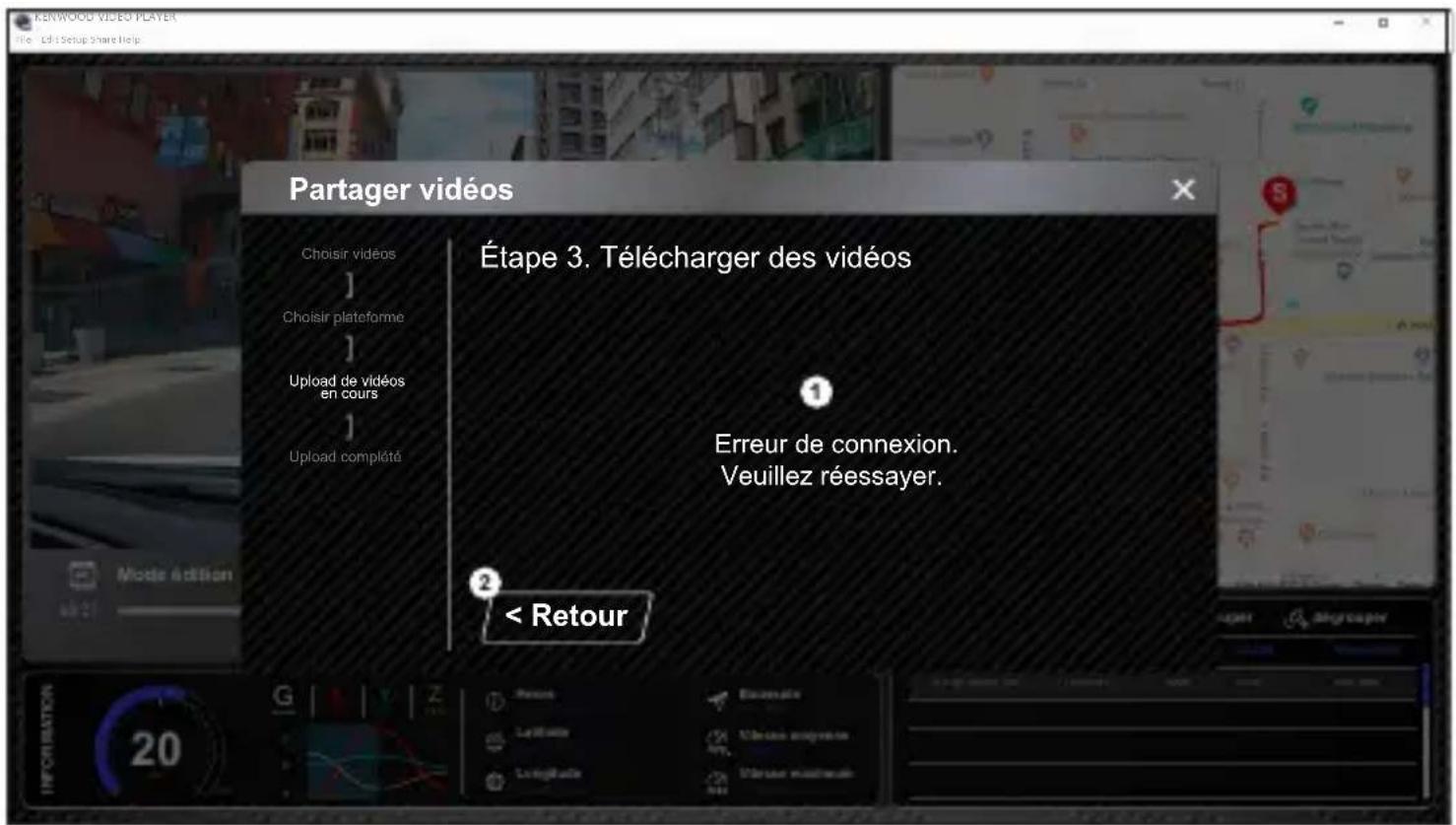

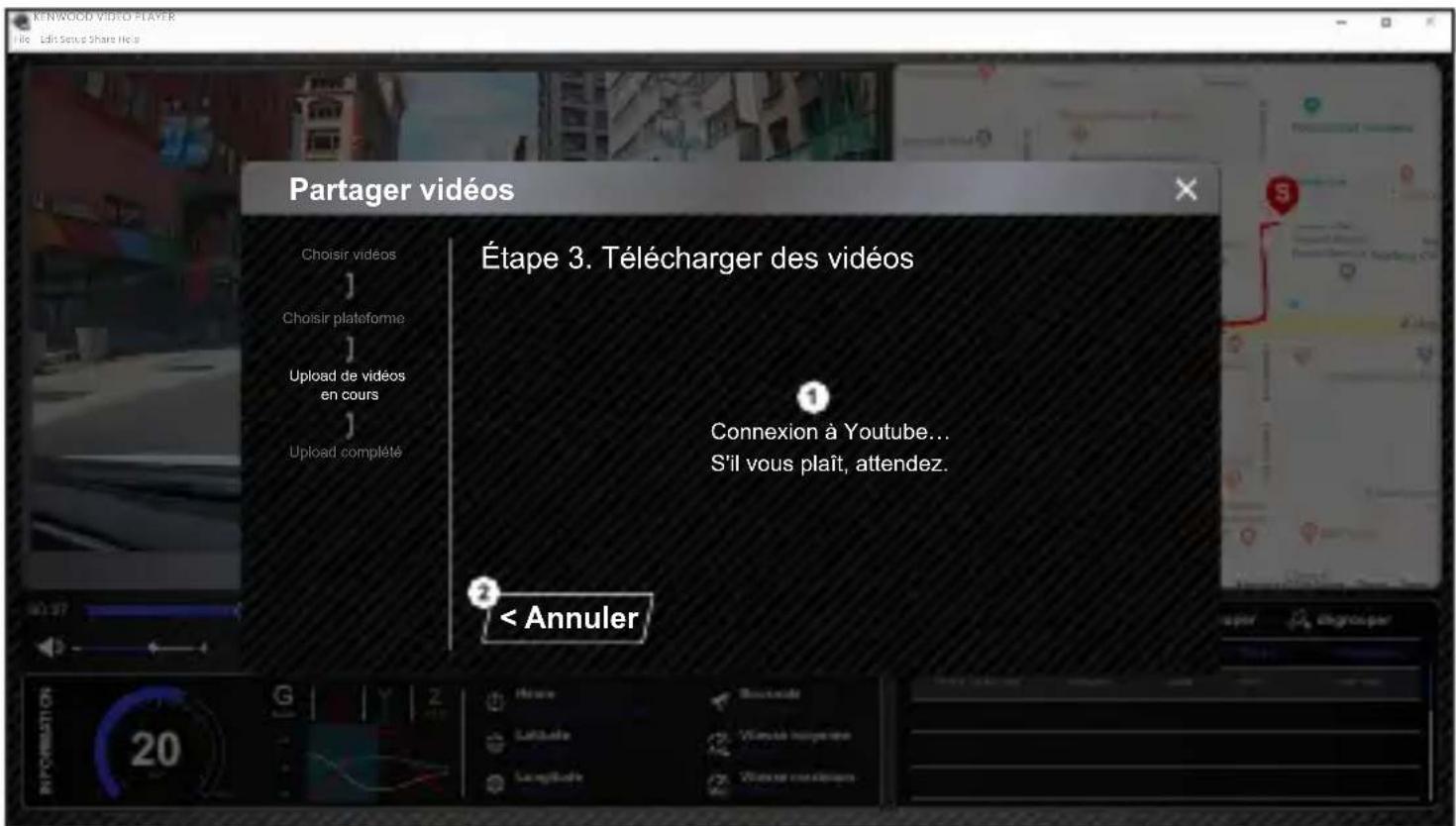

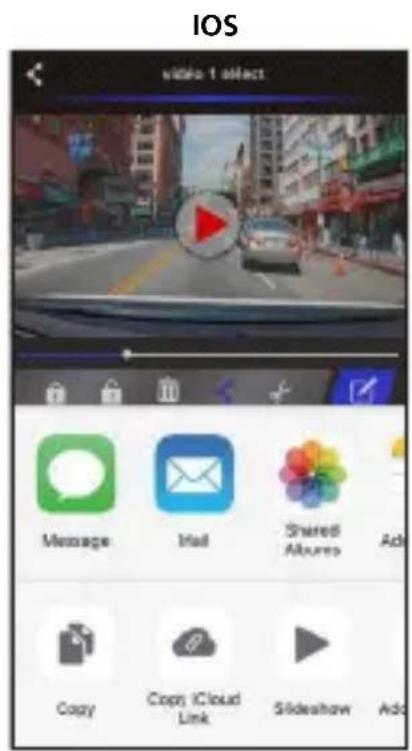

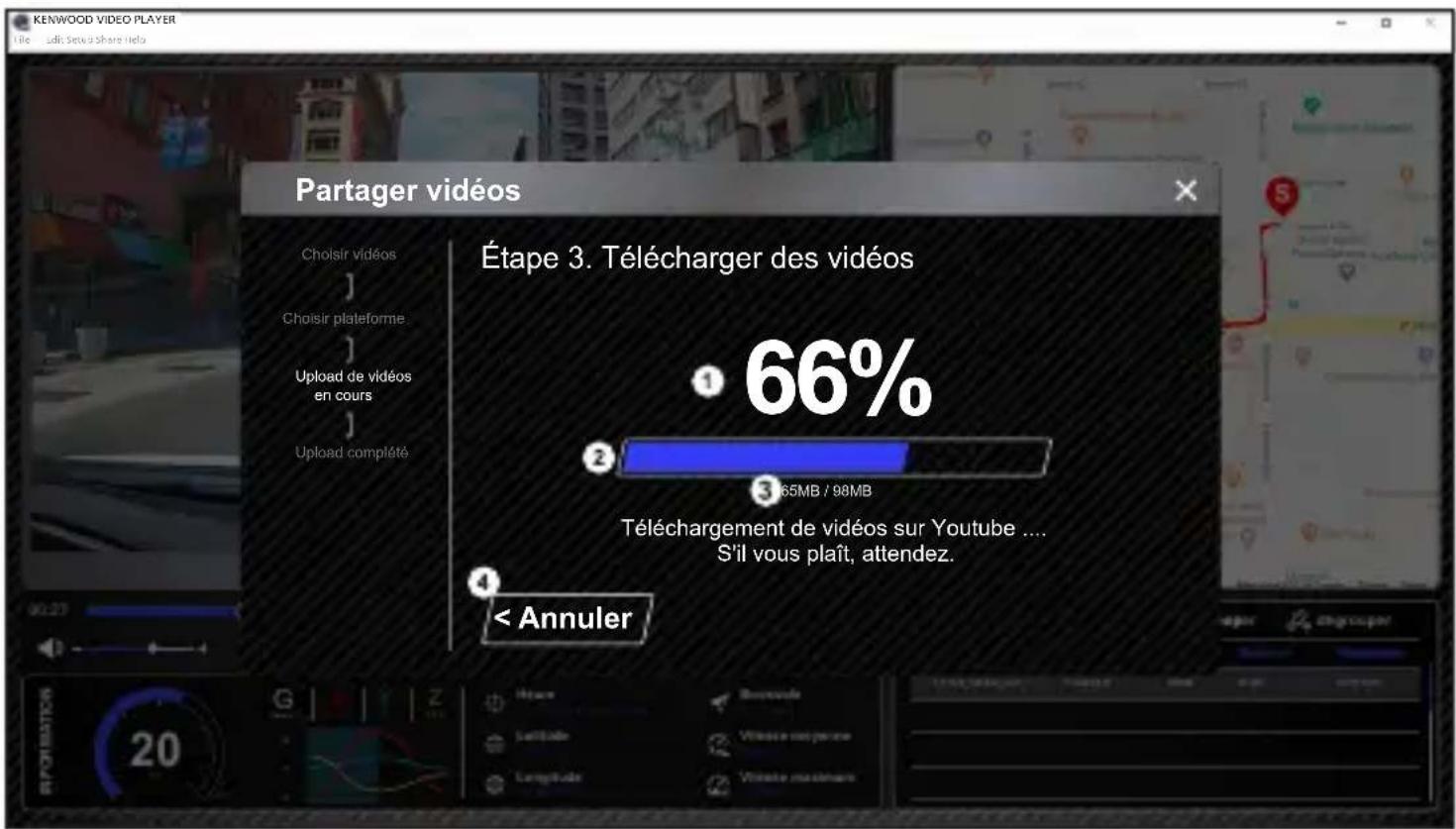

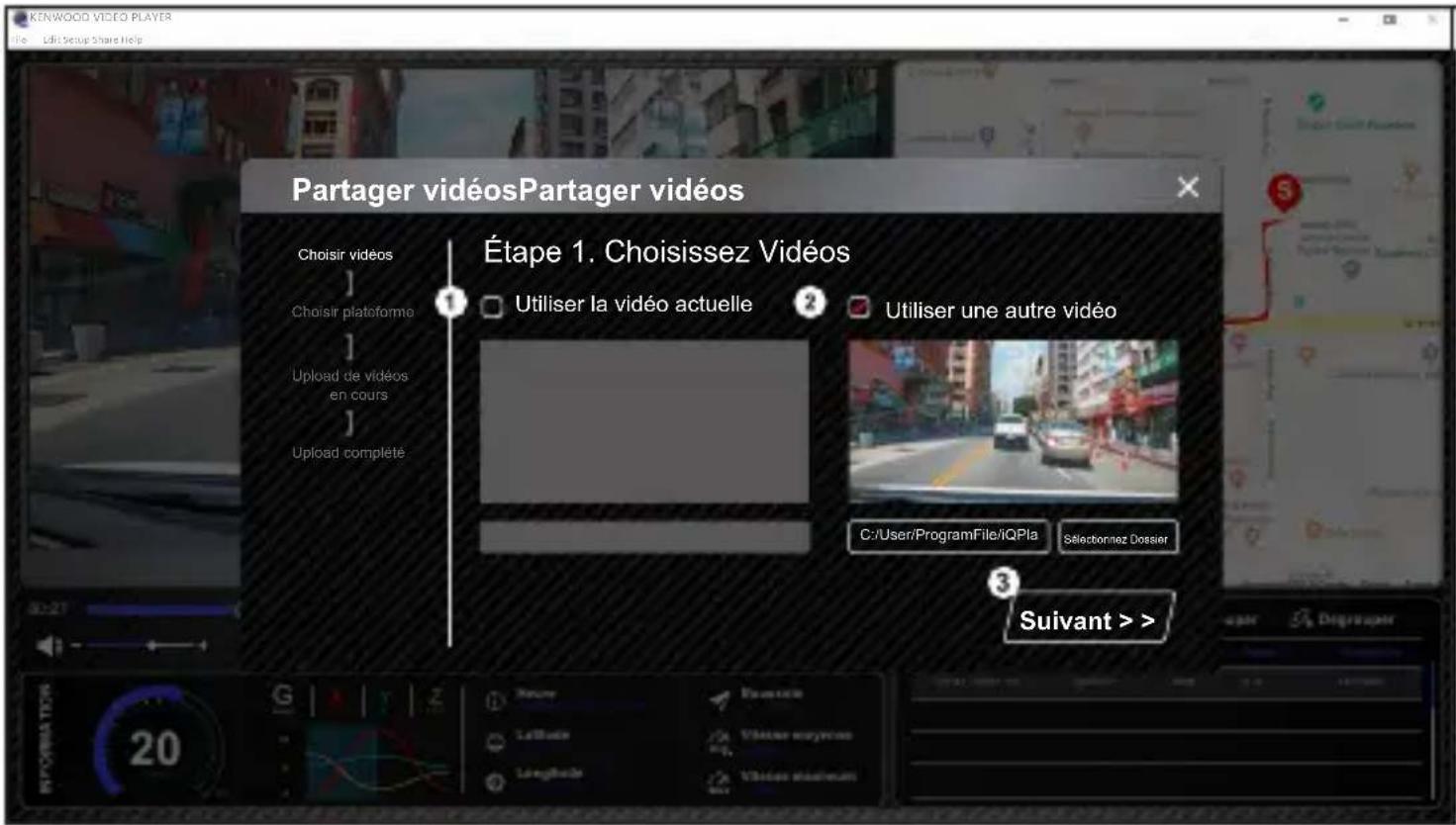

Cliquez pour afficher différentes options de partage.

8. Mode d'édition vidéo:

Cliquez pour ouvrir la fenêtre de la fonction d'édition vidéo.

Cliquez pour capturer l'image actuelle affichée sur l'écran principal et enregistrer le fichier dans l'espace sélectionné. - Emplacement par défaut: répertoire racine de l'installation /Snapshot.

Affiche la vitesse de la voiture dans la vidéo lorsqu'elle a été enregistrée. Vous pouvez changer l'UOM de la vitesse dans Configuration → Unité vitesse. (Fonction disponible sur l'appareil avec GPS intégré seulement) - Option pour l'unité de mesure (UOM): Unité impériale ou unité métrique - Unité de mesure par défaut: MPH

11. Données du G Sensor:

Affiche les données du G Sensor de la voiture dans la vidéo lorsqu'elle a été enregistrée.

12. Graphique des données du G Sensor:

Affiche les données du G Sensor de la voiture dans la vidéo lorsqu'elle a été enregistrée.

13. Vidéo enregistrée le:

Affiche la date et l'heure de la vidéo de l'enregistrement.

Affiche la latitude de la vidéo où elle a été enregistrée. (Fonction disponible sur l'appareil avec GPS intégré seulement)

Affiche la longitude de la vidéo où elle a été enregistrée. (Fonction disponible sur l'appareil avec GPS intégré seulement)

16. Direction de conduite:

Affiche la direction de conduite dans la vidéo où elle a été enregistrée. (Fonction disponible sur l'appareil avec GPS intégré seulement)

17. Vitesse moyenne:

Affiche la vitesse moyenne dans la vidéo où elle a été enregistrée. (Fonction disponible sur l'appareil avec GPS intégré seulement)

Affiche la vitesse maximale dans la vidéo où elle a été enregistrée. (Fonction disponible sur l'appareil avec GPS intégré seulement)

Affiche l'emplacement dans la vidéo où elle a été enregistrée. (Fonction disponible sur l'appareil avec GPS intégré seulement)

20. Ajouter un fichier/Effacer un fichier:

Cliquez sur le bouton "Ajouter" pour afficher la fenêtre "Ajouter un fichier". Cliquez sur le bouton "Supprimer" pour supprimer les fichiers sélectionnés dans la liste de lecture.

21. Regrouper les fichiers/Dégrouper les fichiers:

Vous pouvez regrouper plusieurs fichiers dans la liste de lecture pour les jouer comme un seul fichier et lier les données de chaque fichier pour les afficher dans le tableau de données. Par exemple, l'ajout de 5 fichiers d'une durée de 1 minute dans un groupe se finira par une durée d'affichage de 5 minutes indiquée dans le tableau de données. Le nom d'un groupe est une chaîne avec le nom du premier fichier suivi par le nombre de fichiers dans le groupe. C'est-à-dire, pour un groupe de 5 fichiers avec le nom du premier étant "20180925_191823", le nom du groupe sera alors "20180925_191823(5)".

22. Liste de lecture vidéo:

Une vignette vidéo apparaîtra dans ce tableau après les vidéos ajoutées dans la liste.28 Comment éditer la vidéo:

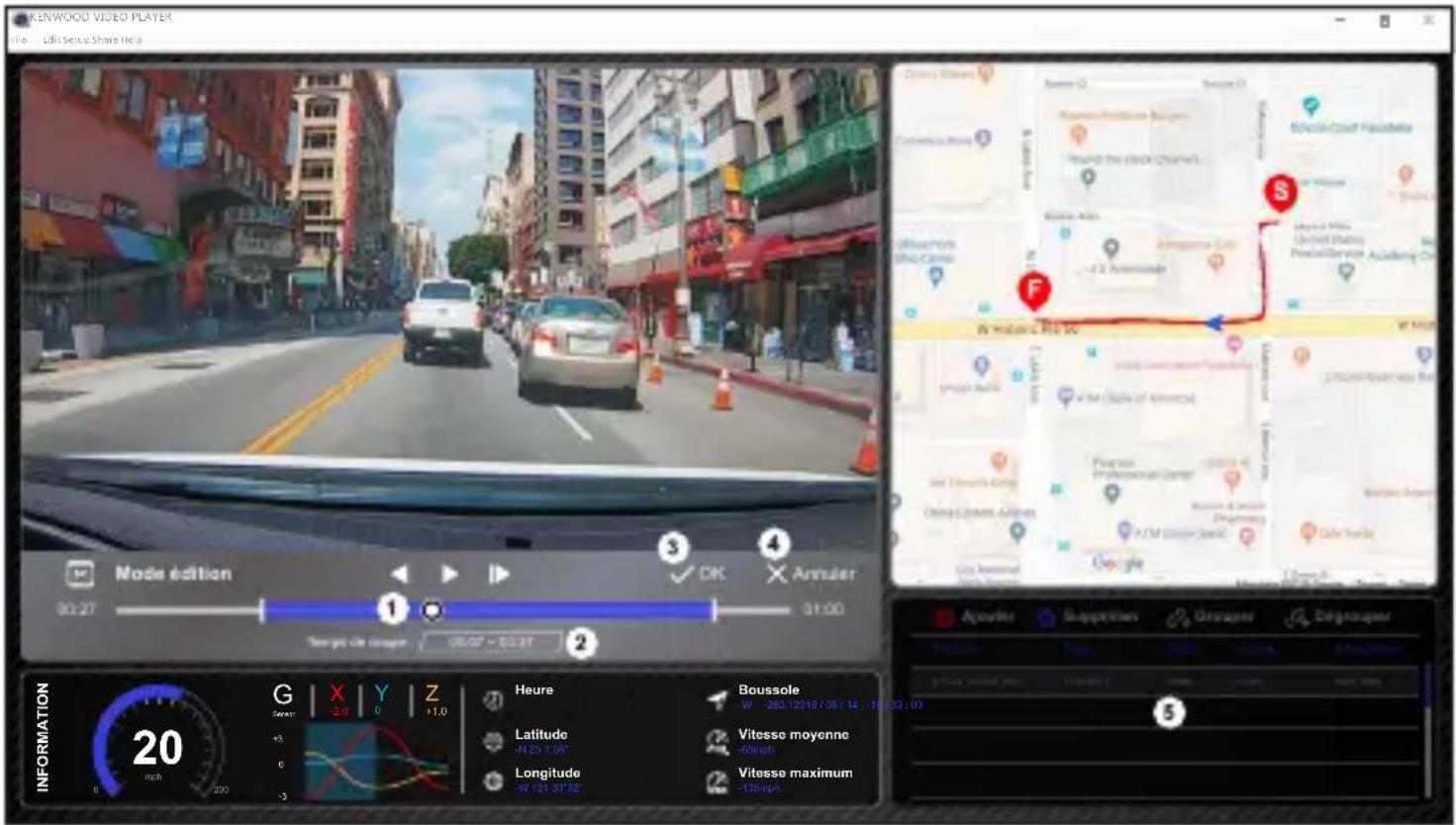

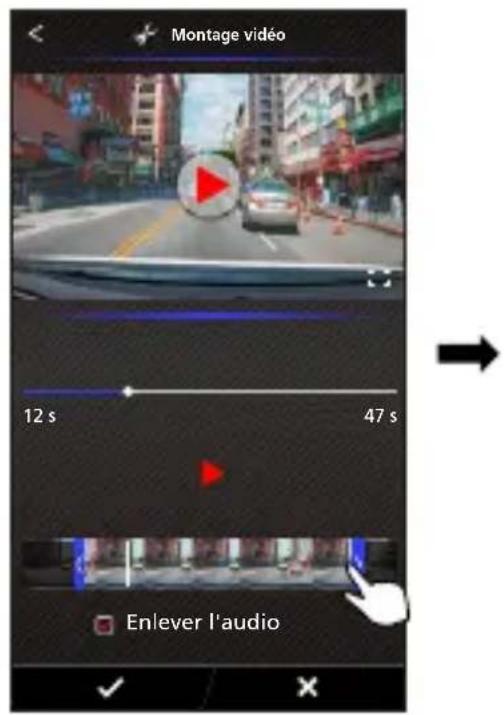

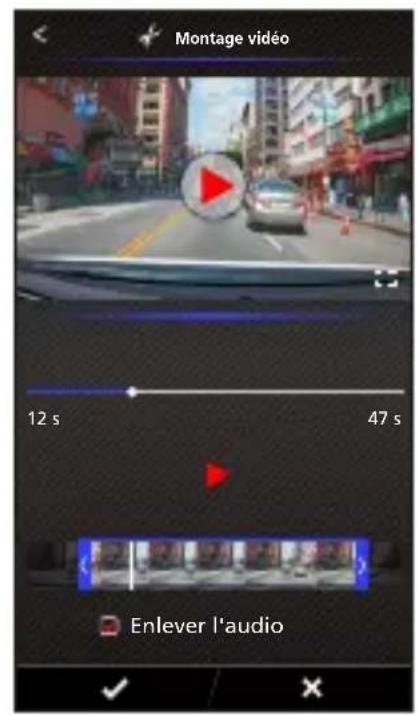

1. Modifiez la barre de progression de la vidéo en déplaçant le bloc blanc sur la ligne de temps pour définir

la plage de l'édition de la vidéo.

2. Modifier la plage de la vidéo. Vous pouvez entrer un nombre pour modifier la taille de cette plage.

3. Confirmez et cliquez pour valider la tâche en cours et passer à l'étape suivante.

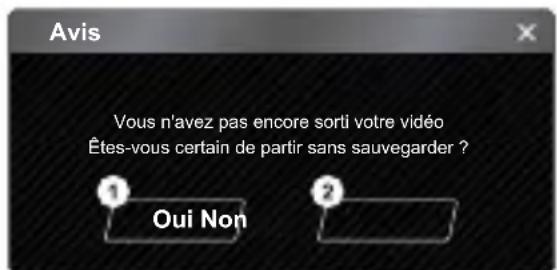

4. Cliquez pour quitter le mode d'édition vidéo.

5. La barre système du logiciel et la liste de lecture vidéo ne marchent pas en mode d'édition vidéo.

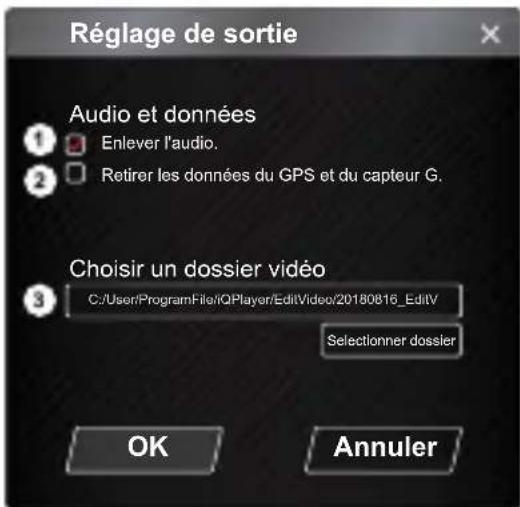

1. Supprimer un fichier audio :

Cochez pour supprimer le fichier audio de la vidéo exportée.

2. Retirer les données du GPS et du capteur G :

Cochez pour supprimer les données du GPS et du fichier du G Sensor de la vidéo exportée.

3. Exporter une image :

Sélectionnez le répertoire de stockage du fichier image et son nom. Emplacement par défaut : répertoire racine de l'installation/Éditer la vidéo File KENWOOD VIDEO PLAYEREdit Setup Share Help Mode édition OK Annuler01:0000:27 Temps de coupe : 00:07 ~ 00:37 -N 25 1”56”Latitude-W -263.12018 / 08 / 14 , -19 : 33 : 03HeureLongitude-W 121 33”32”Vitesse maximum -135mph Vitesse moyenne -65mph Boussole -W -263.1

INFORMATION Ajouter Supprimer Grouper Dégrouper Fichier Date Taille Durée Résolution 171129_191823_016 11/29/2017 96MB 01:00 1920*1080 Réglage de sortie Audio et données Enlever l'audio. Retirer les données du GPS et du capteur G.

1. Traitement d’image:

Continuez avec le traitement de l'image une fois que les options d'exportation de l'image ont été configurées.

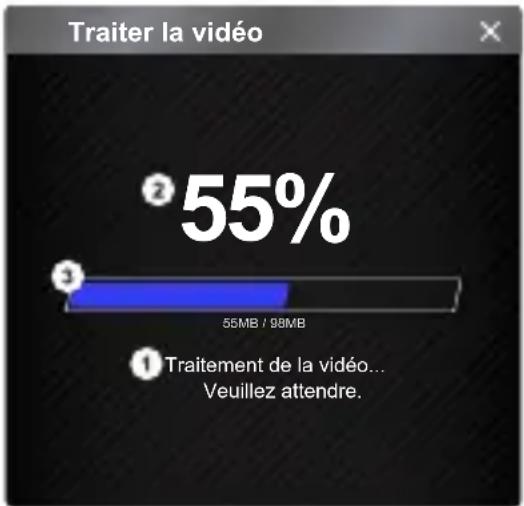

2. Statut d'exportation (1):

La progression de l'exportation du fichier image est présentée sous forme de pourcentage "%" et est synchronisée avec l'élément 3.

3. Statut d'exportation (2):

La progression de l'exportation du fichier image est présentée par un cadre rempli de lignes colorées en couches et synchronisé avec l'élément 2. L'exportation est terminée une fois que le cadre est entièrement rempli avec les lignes colorées en couche.

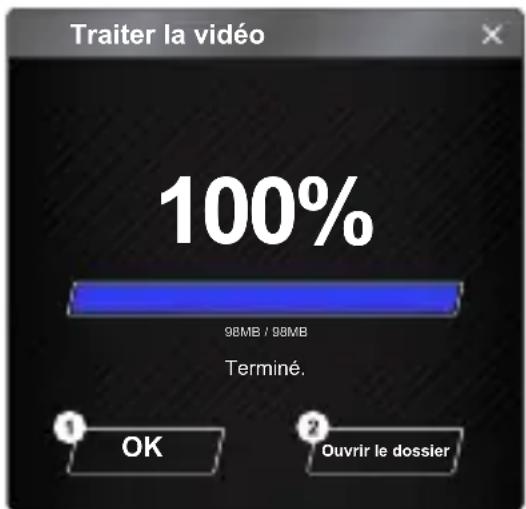

Cliquez pour revenir à la page du mode de lecture.

2. Ouvrir le dossier:

Cliquez pour ouvrir des dossiers contenant des fichiers d'images enregistrés dedans.

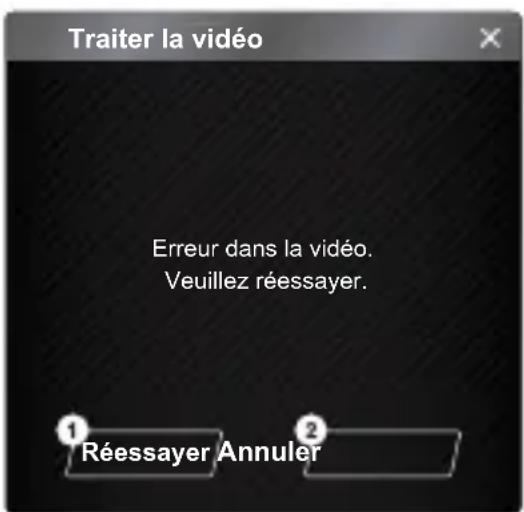

Cliquez pour exporter à nouveau le fichier image avec les paramètres précédents.

Cliquez pour annuler l'exportation du fichier image et retourner à la page d'édition vidéo.

Cliquez pour revenir à la page du mode de lecture.

Cliquez pour annuler l'exportation du fichier image et retourner à la page d'édition vidéo. Avis Vous n'avez pas encore sorti votre vidéoÊtes-vous certain de partir sans sauvegarder ?Oui Non Réessayer Annuler Erreur dans la vidéo. Veuillez réessayer. Traiter la vidéo 100% Terminé.98MB / 98MB

Ouvrir le dossier Traiter la vidéo Traiter la vidéo 55% Traitement de la vidéo...Veuillez attendre.55MB / 98MB30 - Mode de Partage Cliquez sur Partager → Partager des vidéos dans la barre système du logiciel en haut, dans la fenêtre ou sur l'icône de partage avec la communauté dans l'interface pour afficher la fenêtre de partage.

1. Pour partager la vidéo en cours:

Lorsque deux fichiers sont en cours de lecture, celui avec une icône de haut-parleur sera partagé.

2. Pour partager une vidéo qui n'est pas en cours de lecture:

Cliquez et ouvrez la fenêtre de sélection de fichiers.

Cliquez pour passer à l'étape suivante. File KENWOOD VIDEO PLAYEREdit Setup Share Help01:0000:27-N 25 1”56”Latitude -W -263.12018 / 08 / 14 , -19 : 33 : 03 HeureLongitude-W 121 33”32”Vitesse maximum-135mphVitesse moyenne-65mphBoussole -W -263.1

INFORMATION Add Remove Grouper Dégrouper File Date Size Durée Résolution 171129_191823_016 11/29/2017 96MB 01:00 1920*1080 Suivant > > C:/User/ProgramFile/iQPlayer/20180626_E Partager vidéosPartager vidéos Step 1.Choose Videos Sélectionnez Dossier Choisir vidéos Choisir plateforme Upload de vidéos en cours Upload complété Étape 1. Choisissez Vidéos Utiliser la vidéo actuelle Utiliser une autre vidéo C:/User/ProgramFile/iQPla31

1. Sélectionner une plate-forme communautaire:

Vous ne pouvez sélectionner qu'une seule plate-forme communautaire ; celle qui a été sélectionnée sera indiquée par un cercle en couleur.

2. Sélectionner le mode de partage:

Vous pouvez choisir entre les modes de partage suivant : Public, Privé et Non listé lorsque vous téléchargez la vidéo.

3. Télécharger le titre:

L'élément du titre définira le nom de la vidéo lorsque vous téléchargez la vidéo, vous pouvez sélectionner l'option Auto : "JJ/MM//AAAA (défaut) - Dashcam - KENWOOD VIDEO PLAYER" ou choisissez le titre vous-même.

Cliquez pour revenir à la dernière étape.

Cliquez pour passer à l'étape suivante.

INFORMATION Add Remove Grouper dégrouper File Date Size Durée Résolution 171129_191823_016 11/29/2017 96MB 01:00 1920*1080 Step 2.Choose Platform Choose Videos Choose Platform Uploading Videos Upload Completed Youtube Share Videos Next > < Back Public Privé Non répertorié Auto 20190422_GreenAvn Confidentiel: Titre: Étape 2. Choisir la plate-forme Choisir vidéos Choisir plateforme Upload de vidéos en cours Upload complété YouTube Videos teilen Suivant > < Retour32

1. Échec de téléchargement de fichier:

Cette page s'affiche si un téléchargement a échoué ou s'il y a un délai d'attente de connexion au serveur.

Cliquez pour revenir à la dernière étape. File KENWOOD VIDEO PLAYEREdit Setup Share Help-N 25 1”56”Latitude -W -263.12018 / 08 / 14 , -19 : 33 : 03 HeureLongitude-W 121 33”32”Vitesse maximum-135mphVitesse moyenne-65mphBoussole -W -263.1

INFORMATION Add Remove Grouper dégrouper File Date Size Durée Résolution 171129_191823_016 11/29/2017 96MB 01:00 1920*1080 Mode édition OK Cancel 01:0000:27 Cut Time : 00:07 ~ 00:37 Étape 3. Télécharger des vidéos Choisir vidéos Choisir plateforme Upload de vidéos en cours Upload complété Erreur de connexion. Veuillez réessayer. Partager vidéos < Retour33

1. Connexion à une plate-forme communautaire:

Le message « Connexion aux médias sociaux........... Veuillez patienter » s'affiche lorsqu'une connexion est en cours. Votre navigateur par défaut affichera et se connectera à la plate-forme communautaire sélectionnée. Vous devez utiliser votre ID de compte sur la plate-forme pour la connexion la première fois seulement (vous n'en aurez plus besoin après la première fois).

INFORMATION Add Remove Grouper dégrouper File Date Size Durée Résolution 171129_191823_016 11/29/2017 96MB 01:00 1920*1080 Étape 3. Télécharger des vidéos Choisir vidéos Choisir plateforme Upload de vidéos en cours Upload complété Connexion à Youtube… S'il vous plaît, attendez. Partager vidéos < Annuler34

1. Statut de téléchargement (1):

La progression de téléchargement du fichier du fichier image est présentée sous forme de pourcentage "%" et est synchronisée avec l'élément 2.

2. Statut de téléchargement (2):

La progression de chargement du fichier image est présentée par un cadre rempli de lignes colorées en couches et synchronisé avec l'élément 1. Le chargement est terminé une fois que le cadre est entièrement rempli avec les lignes colorées en couche.

3. Progression de chargement:

Le premier numéro est le nombre de Mo chargé et le second est le total pour le chargement.

Cliquez pour revenir à la dernière étape. File

INFORMATION Add Remove Group dégrouper File Date Size Duration Resolution 171129_191823_016 11/29/2017 96MB 01:00 1920*1080 Add Remove Grouper File Date Size Durée Résolution 171129_191823_016 11/29/2017 96MB 01:00 1920*1080 Étape 3. Télécharger des vidéos 66% 65MB / 98MB Téléchargement de vidéos sur Youtube .... S'il vous plaît, attendez. Partager vidéos < Annuler Choisir vidéos Choisir plateforme Upload de vidéos en cours Upload complété

Cliquez pour revenir aux informations du mode Lecture. File

INFORMATION Add Remove Grouper dégrouper File Date Size Durée Résolution 171129_191823_016 11/29/2017 96MB 01:00 1920*1080 Étape 4. Téléchargement terminé Choisir vidéos Choisir plateforme Upload de vidéos en cours Upload complété 100% 98MB / 98MB Vidéos téléchargées sur Youtube avec succès. Partager vidéos

Utilisation de l'application pour Smartphone « KENWOOD DASH CAM MANAGER » est une application smartphone pour l’affichage des vidéos enregistrées avec l'appareil. Configuration requise pour le « KENWOOD DASH CAM MANAGER ». OS: Android 5.0.2 ou version ultérieure SE: iOS 9.0 ou version ultérieure Android est une marque commerciale de Google Inc. aux États-Unis et dans d'autres pays. iOS est une marque commerciale ou une marque déposée de Cisco aux États-Unis et dans d'autres pays. - Installation de l'application pour Smartphone Téléchargez et installez l’app depuis l’App Store (iOS) / Google Play (Android) sur votre mobile. Appuyez et maintenez enfoncé le bouton Wireless Link sur l'appareil pendant 3 secondes pour entrer dans le mode d'appairage. Appairage sans fil / Connecté / déconnecté: Appairage Wireless Link carillon / son (continus) Wireless Link connecté carillon / son Wireless Link déconnecté carillon / son37

2. Ouvrez KENWOOD DASH CAM MANAGER sur votre mobile.

3. Pressez le bouton de connexion est sélectionnez votre réseau depuis la liste pour connecter

4. Entrez le mot de passe de connexion dans le champ de saisie.

5. Connexion complétée, pressez le bouton Continuer sur l’écran principal de l’app.

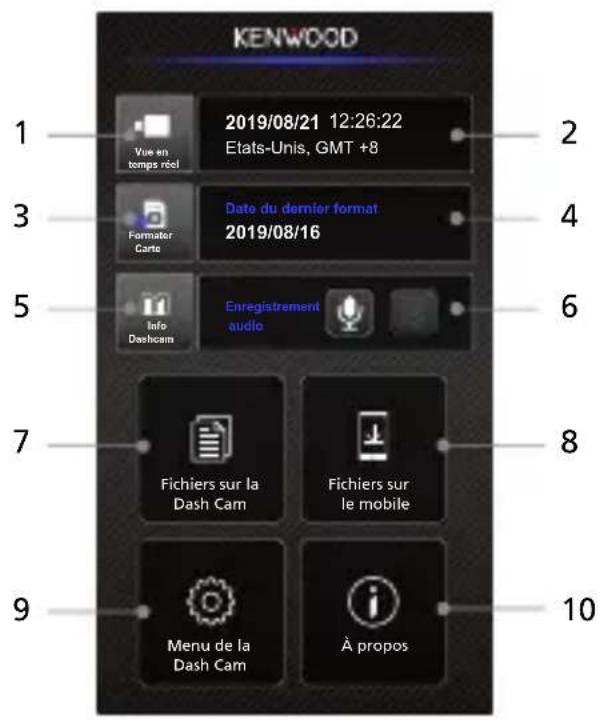

Les informations suivantes vous aideront à mieux comprendre l'application et les fonctions correspondantes. Comment se connecter:

1. Appuyez longuement sur le bouton Wireless Link sur l'appareil et passez en mode de connexion.

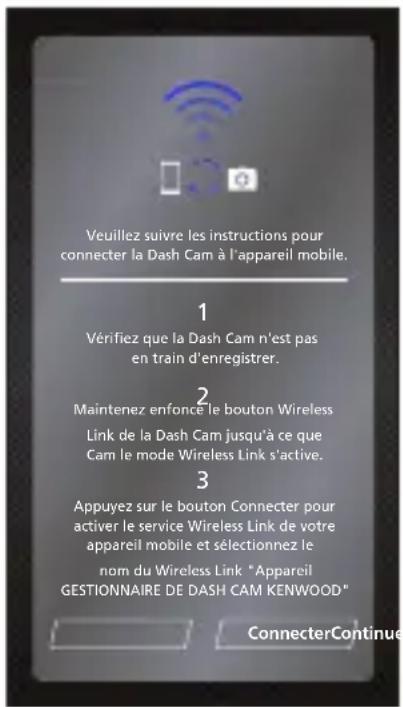

Veuillez suivre les instructions pour connecter la Dash Cam à l'appareil mobile.Vérifiez que la Dash Cam n'est pas en train d'enregistrer.Maintenez enfoncé le bouton Wireless Link de la Dash Cam jusqu'à ce queCam le mode Wireless Link s'active.Appuyez sur le bouton Connecter pour activer le service Wireless Link de votre appareil mobile et sélectionnez lenom du Wireless Link "Appareil GESTIONNAIRE DE DASH CAM KENWOOD" ConnecterContinuer Appuyez sur le bouton Connecter pouractiver le service Wireless Link de votreappareil mobile et sélectionnez lenom du Wireless Link "Appareil GESTIONNAIRE DE DASH CAM KENWOOD" Connecter Fichiers sur le mobile À propos Menu de la Dash CamFichiers sur la Dash CamFichiers sur la Dash Cam Fichiers sur le mobile Menu de la Dash Cam À propos Etats-Unis, GMT +8 2019/08/21 2019/08/16 12:26:22 Enregistrement audioDate du dernier formatVue entemps réelFormaterCarte Info Dashcam

Caméra embarquée Caméra Live View Appuyez dessus pour vérifier l'affichage en direct. Heure et date Affiche les paramètres actuels de l'appareil de date, l'heure, le pays, et fuseau horaire. Formater carte SD Formater la carte mémoire. Formater supprimera tous les fichiers de la carte. Format Dernière date Affiche la date de votre dernier format. Infos Caméra embarquée Appuyez dessus pour vérifier les informations de la caméra embarquée. Audio Rec Appuyez dessus pour activer / désactiver la fonction d'enregistrement audio. Fichiers sur la Dash Cam Les fichiers photo et vidéo qui sont enregistrés sur la carte SD. Fichiers sur le mobile Les fichiers photo et vidéo qui sont téléchargés sur le smartphone. Menu de la Dash Cam Appuyez sur cette icône pour ouvrir les réglages du menu de la caméra embarquée. À propos Affiche la version du firmware de la caméra embarquée et les informations de l'application.Fichiers sur la Dash CamFichiers sur le mobileMenu de la Dash CamÀ propos Etats-Unis, GMT +8 2019/08/21 2019/08/16 12:26:22 Enregistrement audioDate du dernier formatVue entemps réelFormaterCarte Info Dashcam

- Prévisualisation Cliquez sur l'écran de prévisualisation pour passer en mode Vidéo, puis cliquez sur l'icône de vidéo/photo pour passer d'un mode à l'autre. Cliquez sur le point rouge pour démarrer/arrêter l'enregistrement et sur le point blanc pour prendre des photos.

Retour à l'écran principal.

2. Prévisualisation de l'image de la

caméra embarquée Affiche l'image streaming de la caméra embarquée.

Appuyez dessus pour entrer en mode Vidéo.

Appuyez dessus pour passer en mode Photo.

Mode Vidéo: Durée d'enregistrement. Mode Photo: Nombre de photos restantes.

Mode Vidéo: Commencer/arrêter l'enregistrement . Mode Photo: Prend une photo. Mode Vidéo 01 : 30 : 00

Mode Vidéo 01 : 30 : 00Fichiers sur la Dash CamFichiers sur le mobileMenu de la Dash CamÀ propos Etats-Unis, GMT +8 2019/08/21 2019/08/16 12:26:22 Enregistrement audioDate du dernier formatVue entemps réelFormaterCarte Info Dashcam

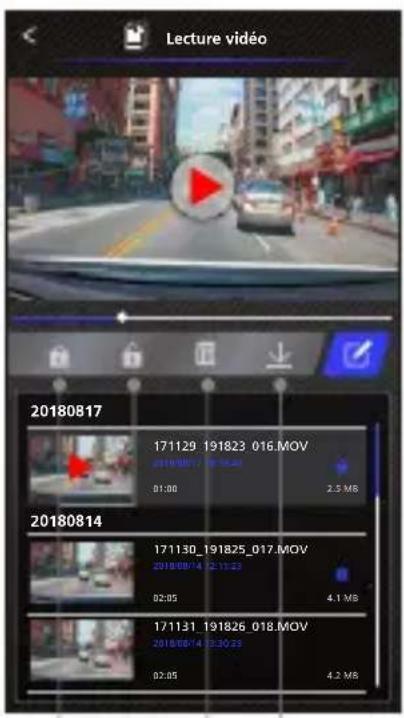

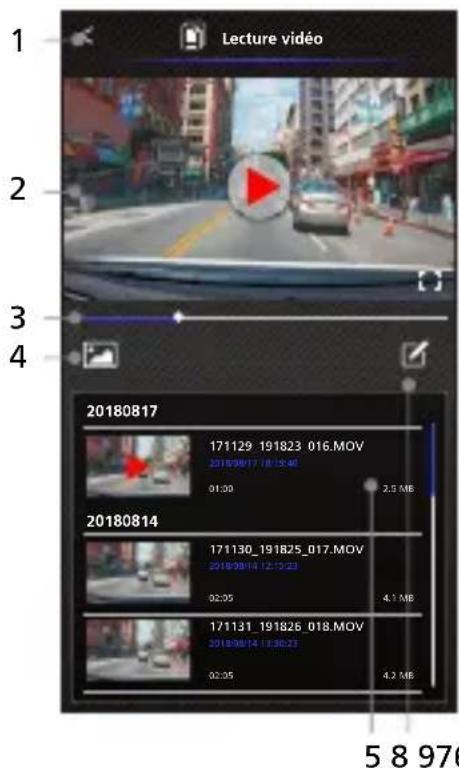

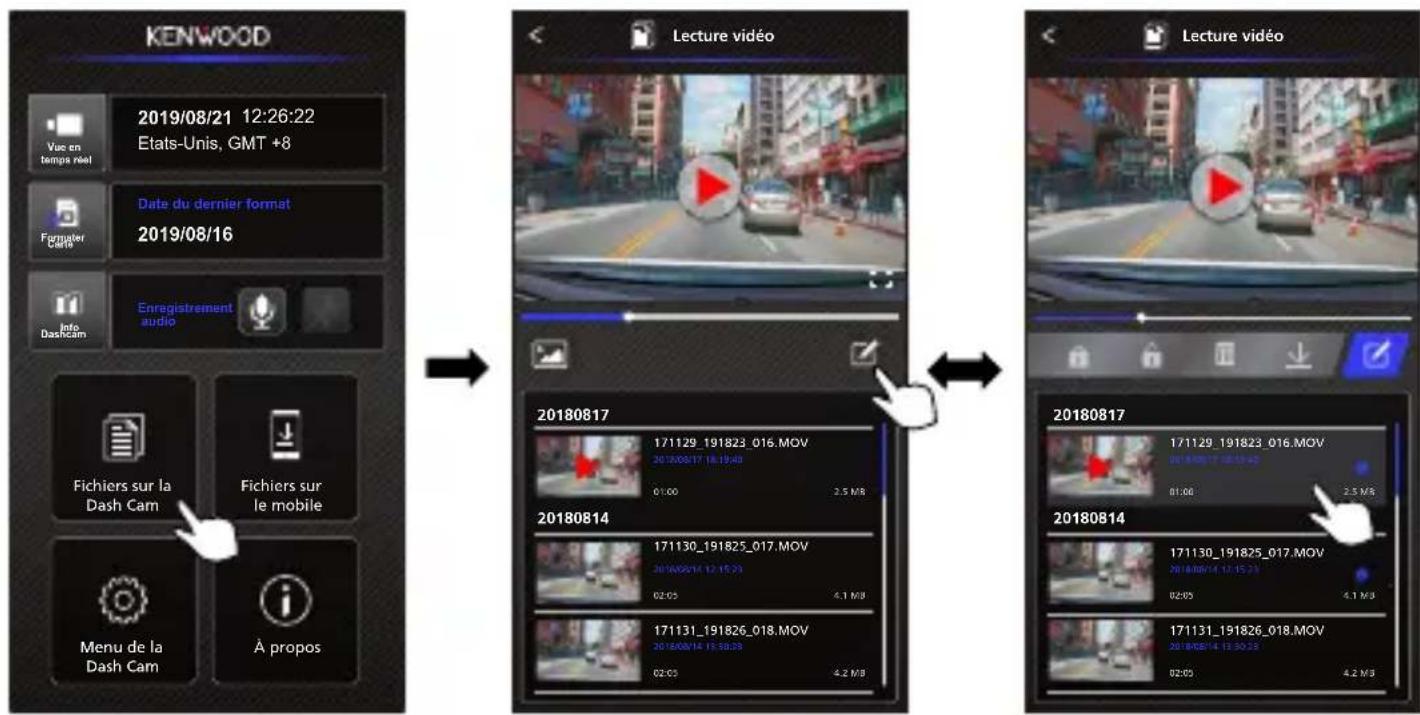

- Fichiers sur la Dash Cam Cliquez sur Fichiers sur la Dash Cam pour passer en mode Lecture vidéo pour vérifier, protéger/déprotéger et effacer les fichiers enregistrés sur la carte SD. Vous pouvez également télécharger les fichiers importants sur votre appareil mobile.

Retour à l'écran principal.

Joue/Pause la vidéo.

La barre de temps pour la vidéo actuelle.

4. Change entre l'affichage du fichier

vidéo/image Appuyez sur le bouton pour passer à l'affichage de la liste de lecture.

La liste de lecture affiche la vidéo ou l'image de la caméra embarquée.

Appuyez sur le bouton pour entrer en mode Édition.

7. Proteg/Enlev.Prot

Protège/déprotège le fichier sélectionné sur la caméra embarquée.

Supprime le fichier sélectionné sur la caméra embarquée.

Télécharge le fichier sélectionné sur le smartphone. 171129_191823_016.MOV 2018/08/17 18:19:40 01:00 171130_191825_017.MOV 2018/08/14 12:15:23 02:05 171131_191826_018.MOV 2018/08/14 13:30:23 02:05

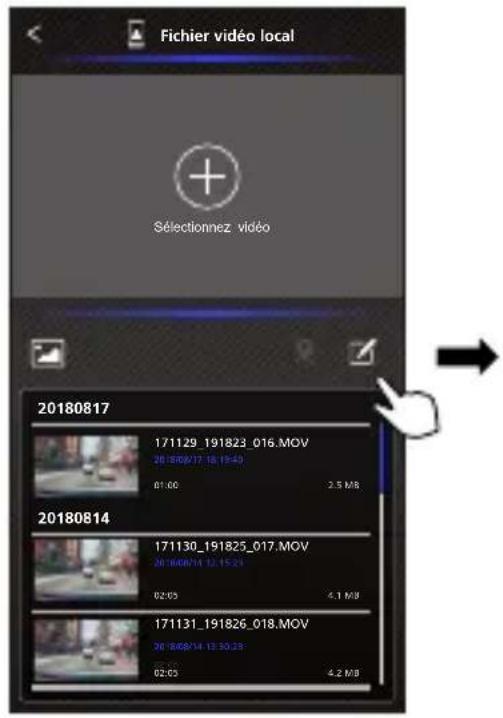

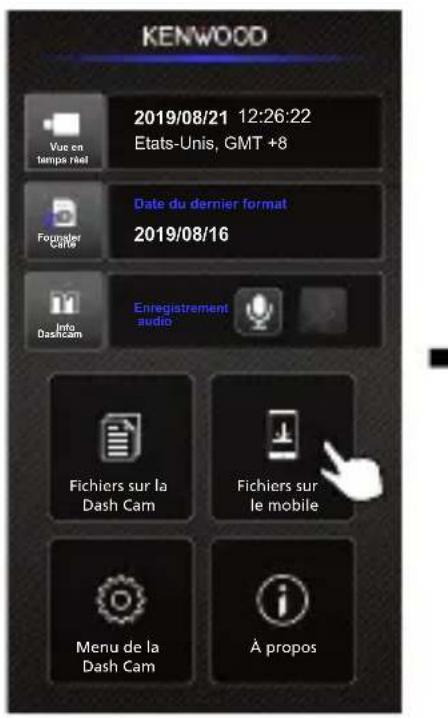

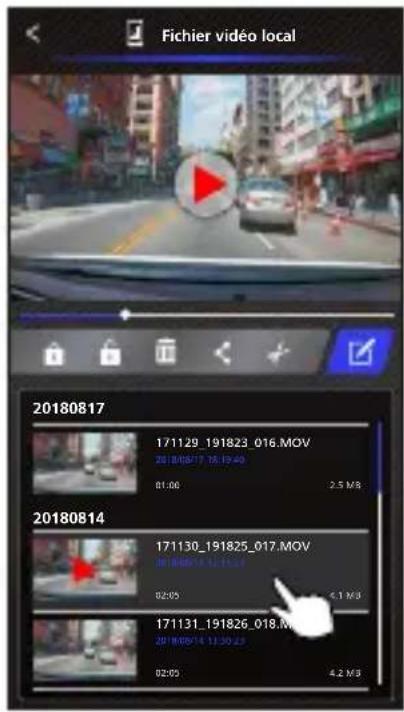

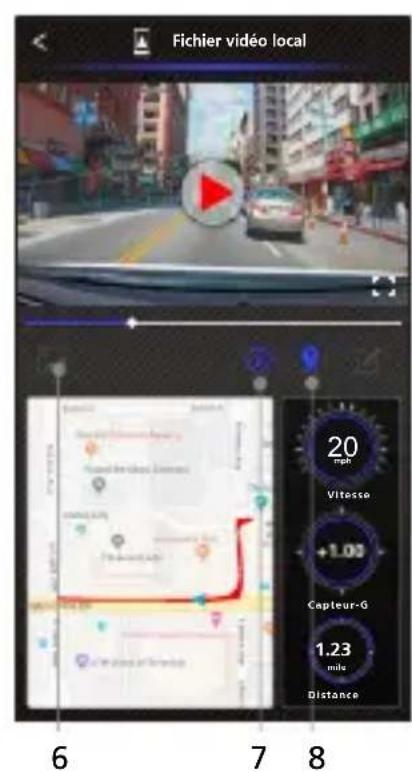

- Fichiers sur le mobile Cliquez sur Fichiers sur le mobile pour passer en mode Lecture vidéo locale pour vérifier les vidéos téléchargées avec Google Maps et aussi pour visualiser l'itinéraire, la vitesse, le G Sensor et les données de distance de l'utilisateur. Vous pouvez également raccourcir la vidéo en utilisant la fonction d'édition et la partager avec d'autres applications de médias sociaux installées sur votre appareil mobile.

Retour à l'écran principal.

Joue/Pause la vidéo.

La barre de temps pour la vidéo actuelle.

La liste de lecture affiche la vidéo ou l'image de la caméra embarquée.

Appuyez sur le bouton pour entrer en mode Édition.

6. Change entre l'affichage du fichier

vidéo/image Appuyez sur le bouton pour passer à l'affichage de la liste de lecture.

Appuyez sur le bouton pour activer les données GPS, ceci affichera la vitesse, le G Sensor et la distance. Remarque: Cette fonction ne fonctionne que lorsque la vidéo contient des données GPS.

Appuyez sur le bouton pour ouvrir la carte. Remarque : Cette fonction ne fonctionne que lorsque la vidéo contient des données GPS.

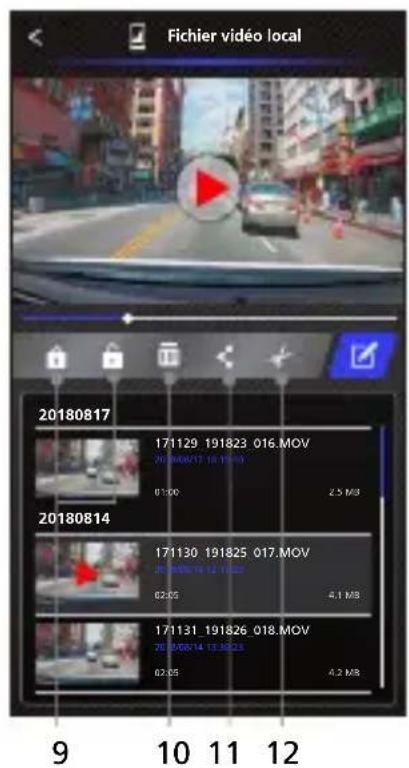

9. Proteg/Enlev.Prot

Protège/déprotège le fichier sélectionné sur le smartphone.

Supprime le fichier sélectionné sur le smartphone.

11. Partager Vidéo/Image

Partage le fichier sélectionné avec les autres applications de médias sociaux installées sur votre smartphone.

Coupe la vidéo pour ajuster la durée de la vidéo. Remarque: Vidéo seulement. 171129_191823_016.MOV2018/08/17 18:19:4001:00171130_191825_017.MOV2018/08/14 12:15:2302:05171131_191826_018.MOV2018/08/14 13:30:2302:052018081720180814 Fichier vidéo local

4Fichiers sur la Dash CamFichiers sur le mobileMenu de la Dash CamÀ propos Etats-Unis, GMT +8 2019/08/21 2019/08/16 12:26:22 Enregistrement audioDate du dernier formatVue entemps réelFormaterCarte Info Dashcam

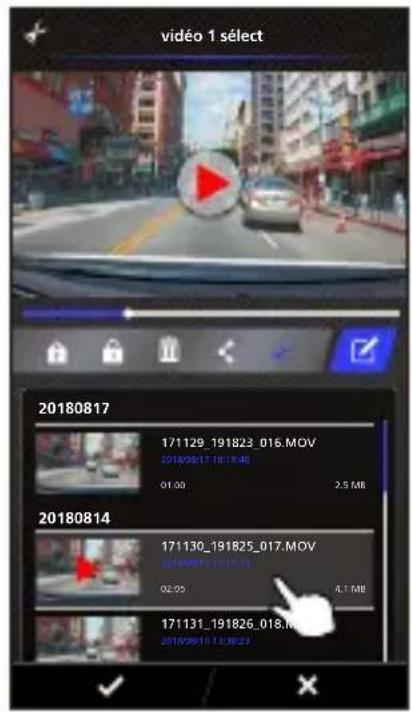

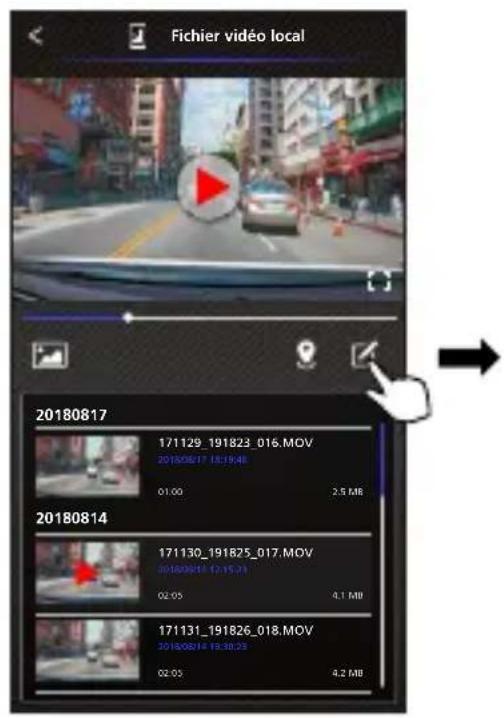

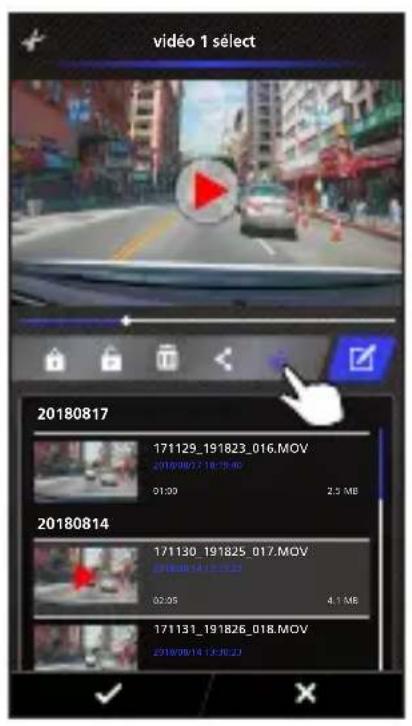

- Comment éditer la vidéo:

4. Appuyez sur le bouton

Éditer, puis appuyez sur le bouton Couper.

6. Appuyez sur le bouton

Vérifier pour commencer à envoyer la vidéo.

5. Sélectionnez la zone de la

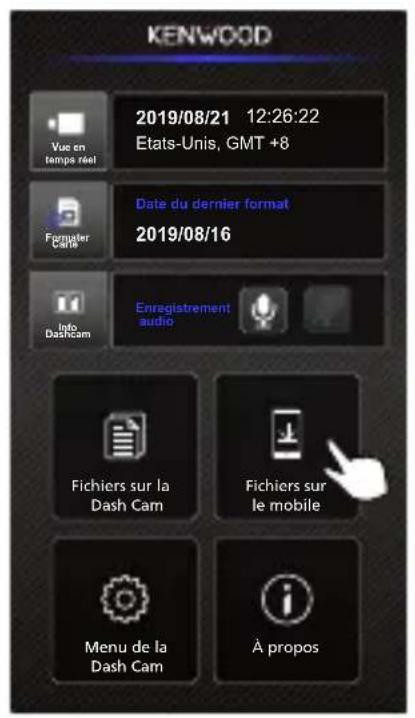

1. Fichiers sur le mobile. 3. Sélectionnez la vidéo.2. Appuyez sur le bouton

Mode Éditer. Montage vidéo 12 s 47 s Enlever l'audio Montage vidéo 12 s 47 s Enlever l'audio vidéo 1 sélect 171129_191823_016.MOV 2018/08/17 18:19:40 01:00 171130_191825_017.MOV 2018/08/14 12:15:23 02:05 171131_191826_018.MOV 2018/08/14 13:30:23 02:05

4.2 MBFichiers sur la Dash CamFichiers sur le mobileMenu de la Dash CamÀ propos

Etats-Unis, GMT +8 2019/08/21 2019/08/16 12:26:22 Enregistrement audioDate du dernier formatVue entemps réelFormaterCarte Info Dashcam

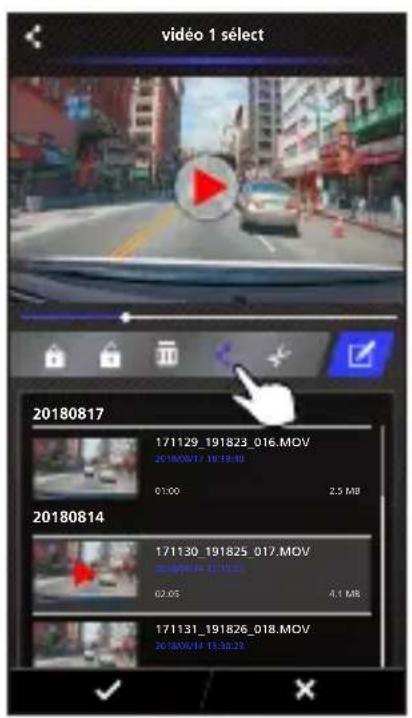

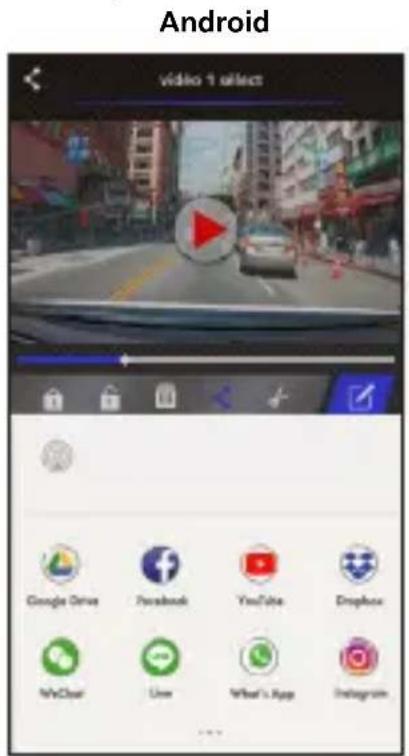

- Comment partager la vidéo:

5. Sélectionnez les applications de médias sociaux installées sur votre

smartphone. Android IOS

4. Appuyez sur le bouton

Partager et appuyez sur le bouton Vérifier.

1. Fichiers sur le mobile. 3. Sélectionnez la vidéo.2. Appuyez sur le bouton

02:05Fichiers sur la Dash CamFichiers sur le mobileMenu de la Dash CamÀ propos Etats-Unis, GMT +8 2019/08/21 2019/08/16 12:26:22 Enregistrement audioDate du dernier formatVue entemps réelFormaterCarte Info DashcamFichiers sur la Dash CamFichiers sur le mobileMenu de la Dash CamÀ propos Etats-Unis, GMT +8 2019/08/21 2019/08/16 12:26:22 Enregistrement audioDate du dernier formatVue entemps réelFormaterCarte Info Dashcam

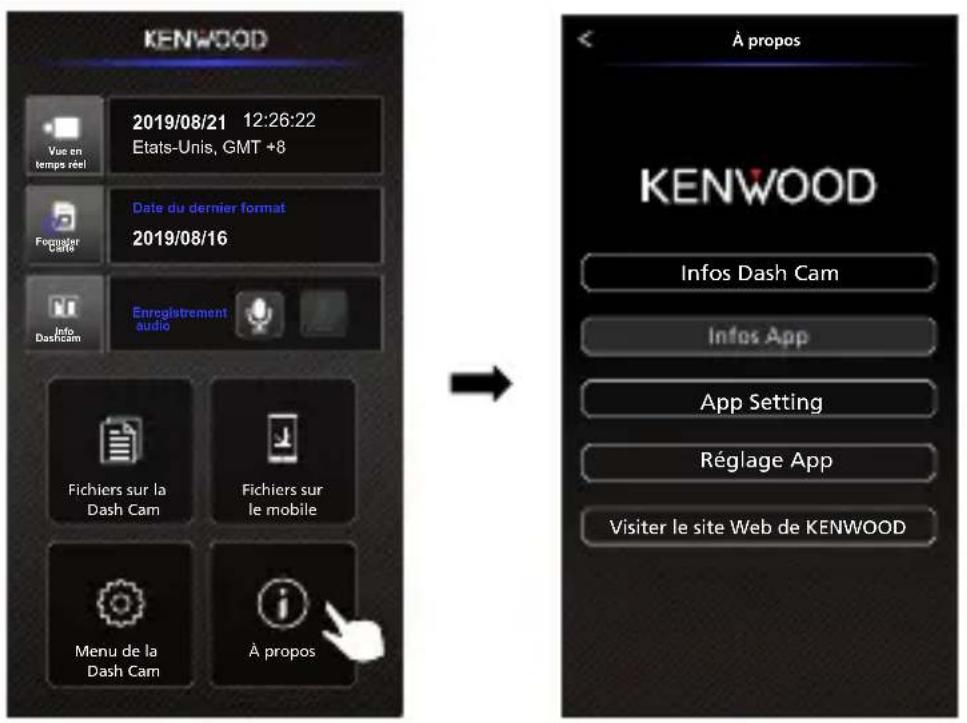

- Menu - A propos Cliquez sur l'icône A propos pour afficher la version du logiciel et les informations de l'application. Cliquez sur Menu pour ouvrir le menu Vidéo/Photo/ Général et régler les paramètres. Passez d'un menu à l'autre en cliquant sur les icônes en bas. À propos Infos Dash Cam App Setting Réglage App Visiter le site Web de KENWOOD Infos App Paramètre vidéo Résolution Exposition Capteur Parking G Sensor GPS Durée de la vidéo MPH

Haute 1440P 30FPS 1 minutes Unités vitesse Paramètre du système Formater carte Son appareil Date & heure Zone Horaire/DST 11/08/2018,11:24

Guide de dépannage Image floue (vidéo) Impossible d'insérer la carte SD La carte SD ne s'éjecte pas de l'appareil Les fichiers vidéo ne peuvent pas être visualisés L'appareil est livré avec un couvercle de protection pour l'objectif de la caméra, assurez-vous de l'enlever. Essuyez l'objectif avec un chiffon doux pour enlever la saleté/les taches. Nettoyez le pare-brise de votre véhicule à l'endroit où la caméra est placée. Assurez-vous que la partie métallique de la carte mémoire fait face au côté du bouton. Une fois la carte insérée, enfoncez-la jusqu'à ce que vous entendiez un CLIC. La carte SD peut être retirée de l'appareil en appuyant une fois sur la carte SD. Lorsque vous appuyez un peu sur la carte SD, vous pourrez entendre un petit déclic Si vous ne parvenez 'pas à retirer la carte SD, utilisez le bord d'une petite pièce pour appuyer jusqu'à ce que vous entendiez un déclic. Les fichiers vidéo de l'appareil sont enregistrés au format .MOV. Il est possible que la lecture de ces fichiers ne fonctionne pas sur votre ordinateur si vous n'avez pas de lecteur vidéo approprié installé. Les fichiers vidéo sautent pendant la lecture Les photos sont floues La durée totale d'enregistrement vidéo n'est que de quelques minutes. La carte mémoire recommandée pour cet appareil pour obtenir une qualité optimale est une carte SD de classe 10. Si votre ordinateur ne reconnaît pas les fichiers vidéo, essayez de visualiser les fichiers vidéo sur un autre ordinateur. Copiez le fichier vidéo sur l'ordinateur et utilisez le lecteur vidéo de l'ordinateur plutôt que la fonction de lecture de l'appareil. Assurez-vous de tenir l'appareil immobile pendant que vous prenez des photos. Rappel : La photo n'a pas été prise si vous n'avez pas entendu le déclic de l'obturateur. Vérifiez également que vous avez retiré le couvercle de projection de l'objectif et que l'objectif est propre. Il reste peut-être peu d'espace disponible sur votre carte SD. Sauvegardez tous les fichiers dont vous avez besoin à partir de la carte SD. Seulement APRÈS avoir sauvegardé tous les fichiers dont vous avez besoin, vous pouvez formater la carte SD avec l'appareil. Je n'arrive pas à enregistrer mes fichiers vidéo sur mon ordinateur à l'aide de la fonction de stockage USB. Les fonctions ont été optimisées pour fonctionner correctement avec les ordinateurs Windows et Mac. Veuillez redémarrer vos ordinateurs. Vérifiez que l'appareil est correctement connecté. L'appareil s'éteint soudainement La fonction de mise hors tension automatique éteint automatiquement l'appareil lorsque la batterie est déchargée. Assurez-vous que l'appareil est correctement connecté au cordon d'alimentation.46 L'appareil ne se recharge pas dans ma voiture Si votre cordon d'alimentation ne fonctionne pas correctement avec votre appareil, vérifier les fusibles électriques de votre voiture. Vérifiez également votre cordon d'alimentation et remplacez-le en cas de problème. Je n'arrive pas à visualiser mes fichiers sur la carte SD Essayez différents lecteurs de cartes et différents ordinateurs pour voir si vous pouvez visualiser les fichiers sur un autre. Les fichiers sont probablement endommagés si vous ne parvenez pas à les visualiser. Utilisez l'appareil pour formater la carte mémoire (ATTENTION : le formatage de la carte mémoire effacera tous les fichiers que vous avez enregistrés ). Nous vous recommandons d'utiliser des cartes mémoire de marque de classe 10. Remarque : Vous devez formater la carte SD avec l'appareil pour une première utilisation. Je n'arrive pas à effacer un fichier sur l'appareil Vérifiez que le fichier que vous essayez d'effacer n'est pas protégé. Si le fichier est protégé, veuillez suivre les instructions de la page 40 pour le déprotéger d'abord, puis supprimez le fichier. L'appareil ne se charge pas Vérifiez que le cordon d‘alimentation est correctement branché. Lorsque l'appareil se recharge, le voyant LED bleu s'allume. La fonction du mode Parking démarre automatiquement l'enregistrement vidéo pendant 30 secondes puis l'arrête lorsque les forces externes sont détectées. Si vous souhaitez désactiver cette fonction, allez sur Dash Cam Menu-> Réglages vidéo-> Capteur Mode Parking sur l'application smartphone, et éteignez-le. L'appareil s'allume toujours tout seul. Si ce message s'affiche, veuillez ajuster les paramètres de votre navigateur pour permettre le téléchargement. Lorsque vous avez terminé, réinitialisez les paramètres de sécurité de votre navigateur pour protéger votre ordinateur. Si vous continuez à rencontrer des problèmes avec votre appareil, réinitialisez l'appareil avec les paramètres par défaut dans le menu de configuration et recommencez le processus. Si ces problèmes persistent, contactez le magasin où vous avez effectué votre achat ou un centre de service. Lorsque je télécharge des fichiers depuis le site Web de KENWOOD, un message de logiciel malveillant apparaît. Questions non résolues Annexe IEEE802.11n WPA2 Bande ISM 2412-2472MHz 150Mbps (802.11n) 9.96dBm±2dB (802.11n) Standard Sécurité Plage de fréquences Taux de transfert Puissance de sortie Spécifications de Wireless Link47 Sécurité de liaison sans fil L'avantage d'une connexion sans fil utilisant les ondes radio, est que vous pouvez accéder librement à la connexion aussi loin que l'onde radio le permet. Par contre, sans paramètres de sécurité, il peut y avoir un risque de piratage ou d'invasion abusive par un tiers malveillant. Nous vous recommandons d'utiliser une connexion sans fil seulement après avoir configuré la sécurité des appareils connectés. Veuillez noter que nous ne sommes pas responsables des dommages ou des problèmes liés à la sécurité lors de l'utilisation de cette fonction. Interférences radio avec les appareils Bluetooth Lorsque vous utilisez une connexion sans fil, si des dispositifs Bluetooth sont utilisés à proximité, il peut y avoir des interférences radio qui réduisent la vitesse de transfert des données ou qui causent des déconnexions. Si c'est le cas, veuillez ne pas utiliser ces appareils simultanément. À propos des cartes SD

• Cartes supportées par cet appareil Standard microSDXC / microSDHC Capacité 8 Go à 256 Go Classe de vitesse Classe 10 Système de fichiers exFAT/FAT32

• Compatible avec jusqu'à la classe de vitesse 10. Précautions d'utilisation des cartes SD

• Si vous utilisez une carte SD disponible dans le commerce, consultez également les instructions fournies avec la carte SD.

• Assurez-vous de bien formater (initialiser) la carte SD avec l'appareil avant de l'utiliser.

• Les cartes SD ont une durée de vie, comme tous les produits, qui dépend du nombre de fois que l'écriture peut être effectuée. Il est recommandé de remplacer régulièrement la carte SD par une nouvelle en fonction des conditions d'utilisation.

• Lors de l'insertion et du retrait d'une carte SD, vérifiez l'orientation, ne la pliez pas et ne la cognez ou forcez pas.

• Ne touchez pas directement la partie métallique avec les doigts ou du métal. Les données stockées sur la carte pourraient être endommagées ou perdues à cause de l'électricité statique.

• Assurez-vous de sauvegarder (copier) les fichiers requis de la carte SD sur un ordinateur ou un autre périphérique. Les données enregistrées peuvent être perdues en raison des conditions d'utilisation de la carte SD. Veuillez noter que JVCKENWOOD n'est pas responsable des dommages résultant de la perte des fichiers enregistrés. 1559-1610MHz Plage de fréquences Spécifications de GPSDemandes de cession ou de transfert d'une carte SD L'utilisation des fonctions de formatage de la carte SD et de suppression des fichiers de cet appareil, ou le formatage avec un ordinateur, modifie simplement les informations de gestion des fichiers et n'efface pas complètement les données enregistrées sur la carte SD. Nous vous recommandons soit de détruire physiquement la carte SD, soit d'utiliser un logiciel d'effacement des données PC disponible dans le commerce ou tout autre logiciel similaire pour effacer complètement les données de la carte SD avant de jeter ou de transférer celle-ci. Gérez les données des cartes SD sous votre propre responsabilité.

Avis importants concernant les marques de commerce et les logiciels

• Le logo microSDXC est une marque commerciale de SD-3C LLC.

• Microsoft, Windows et DirectX sont des marques commerciale ou des marques déposées de Microsoft Corporation aux États-Unis et dans d'autres pays.

• Android est une marque commerciale de Google Inc. aux États-Unis et dans d'autres pays.

• ©2019 Google LLC Tous droits réservés. Google Maps™ est une marque commerciale déposée de Google LLC.

• Android est une marque commerciale de Google Inc. aux États-Unis et dans d'autres pays.

• iOS est une marque commerciale ou une marque déposée de Cisco aux États-Unis et dans d'autres pays. Avis important concernant le logiciel A propos des logiciels libres inclus dans le logiciel de bureau Le KENWOOD VIDEO PLAYER contient certains logiciels libres ou d'autres logiciels provenant de tiers qui sont soumis à la licence GNU version 2.1 (LGPLv2.1) et différents titulaires de licences, avis de non-responsabilité et avis de droit d'auteur. Le code source du logiciel utilisé sous licence LGPLv2.1 et les différentes licences de droits d'auteur, avis de non-responsabilité et avis de droit d'auteur sont distribués sur le site Web ci-dessous, http://www.kenwood.com/gpl

• FFmpeg Ce logiciel utilise les bibliothèques du projet FFmpeg (http://ffmpeg.org/) sous LGPLv2.1 Licence : GUN Lesser General Public License (LGPL) version 2.1

• NSIS L'installateur de ce logiciel utilise NSIS (http://nsis.sourceforge.net) qui est utilisé sous licence zlib/libpng.Caractéristiques techniques Spécifications d'alimentation Alimentation électrique (Câble d'alimentation de voiture) Résolution d'enregistrement Numéro de modèle/Nom DRV-A700W / Caméra embarquée avec GPS intégré WQHD 2560 x 1440 @ 30 fps (par défaut) Résolution du capteur Consommation actuelle 320mA Entrée : 12-24V CC Sortie : 5V CC Type de fusible : 2A 5V / 2A ; 12-24V CC 5,14M pixels 6G / 154° / F1.8 Objectif Type/Angle/Ouverture

Carte SD (Type recommandé) Format d’enregistrement Dimensions de l'unité Poids de l’unité H.264(MOV) 3-35/64” x 2-13/32” x 1-35/64” / 90mm x 61,3mm x 39,2mm 3,5oz / 98g Lecteur de carte microSDXC / SDHC, jusqu'à 256Go Micro SD 8 Go = 47 minutes (1 minute x 47 enregistrements) Micro SD16 Go = 94 minutes (1 minute x 94 enregistrements) Micro SD 32 Go = 141 minutes (1 minute x 141 enregistrements) Micro SD 64 Go = 376 minutes (1 minute x 376 enregistrements) Micro SD 128 Go = 752 minutes (1 minute x 752 enregistrements) Micro SD 256 Go = 1504 minutes (1 minute x 1504 enregistrements) Carte micro SDXC/SDHC 8 Go jusqu'à 256 Go prise en charge, Classe 10 recommandée pour de meilleurs résultats, veuillez utiliser une marque reconnue Capacité d'enregistrement de fichiers sur carte SD (utilisant les paramètres par défaut)
