Caractéristiques techniques	Détails
Type d'objectif	Zoom standard
Monture	Monture Nikon F
Plage de focale	16-85 mm
Ouverture maximale	f/3.5-5.6
Éléments de lentilles	17 éléments en 11 groupes
Traitement des lentilles	ED (Extra-low Dispersion), traitement anti-reflet
Stabilisation d'image	VR (Vibration Reduction)
Distance de mise au point minimale	0,38 m
Diamètre du filtre	67 mm
Dimensions	Approx. 77 x 94 mm
Poids	Approx. 500 g
Utilisation recommandée	Photographie de paysage, portrait, voyage
Maintenance	Nettoyage avec un chiffon doux, éviter les produits chimiques
Sécurité	Éviter l'exposition à l'humidité et à la poussière
Informations générales	Compatible avec les appareils photo numériques Nikon à monture DX

FOIRE AUX QUESTIONS - Nikkor AFS DX 1685mm f3.55.6G ED VR NIKON

Comment puis-je monter l'objectif NIKON Nikkor AFS DX 1685mm sur mon appareil photo ?

Alignez les repères de montage sur l'objectif et le boîtier de l'appareil photo, puis tournez l'objectif dans le sens des aiguilles d'une montre jusqu'à ce que vous entendiez un clic.

Pourquoi mon objectif ne fait-il pas la mise au point ?

Assurez-vous que le commutateur AF/MF sur l'objectif est réglé sur AF pour la mise au point automatique. Vérifiez également que votre appareil photo est en mode autofocus.

L'image est-elle floue même à des vitesses d'obturation élevées ?

Vérifiez que l'objectif est propre et exempt de poussière ou de taches. Si le flou persiste, essayez de stabiliser l'appareil photo ou d'utiliser un trépied.

Comment utiliser la stabilisation d'image VR de l'objectif ?

Activez la fonction VR en déplaçant le commutateur VR sur l'objectif en position 'ON'. Pour de meilleurs résultats, utilisez-la en mode photo statique ou lors de la prise de vue à main levée.

Quel est le diamètre du filtre pour cet objectif ?

Le diamètre du filtre pour le NIKON Nikkor AFS DX 1685mm est de 67 mm.

Puis-je utiliser cet objectif avec un téléconvertisseur ?

Il est recommandé de vérifier la compatibilité du téléconvertisseur avec votre objectif. En général, l'utilisation de téléconvertisseurs peut affecter la qualité d'image et la mise au point automatique.

Comment nettoyer l'objectif en toute sécurité ?

Utilisez un souffleur d'air pour enlever la poussière, puis un chiffon en microfibres légèrement humidifié avec un produit de nettoyage pour lentilles pour essuyer délicatement la surface des lentilles.

L'objectif est-il étanche ?

L'objectif NIKON Nikkor AFS DX 1685mm est conçu pour résister à des conditions de prise de vue difficiles, mais il n'est pas complètement étanche. Évitez de l'exposer à des conditions extrêmes d'humidité ou de poussière.

Quelle est la distance minimale de mise au point de cet objectif ?

La distance minimale de mise au point pour le NIKON Nikkor AFS DX 1685mm est d'environ 28 cm.

Cet objectif est-il compatible avec les appareils photo plein format ?

Cet objectif est conçu pour les appareils photo Nikon au format DX. Il peut être utilisé sur un appareil photo plein format, mais il produira un vignettage et ne couvrira pas l'intégralité du capteur.

MODE D'EMPLOI Nikkor AFS DX 1685mm f3.55.6G ED VR NIKON

Manuel d'utilisation P.38

Remarques concernant une utilisation en toute sécurité

ATTENTION

Ne pas démonter

Le fait de toucher aux pieces internes de l'appareil ou de l'objectif pourrait entraîner des blessures. Les réparations doivent être effectuées par des techniciens qualifiés. Si l'appareil ou l'objectif est cassé suite à une chute ou un autre accident, apportez le produit dans un centre de service agrée Nikon pour le faire vérifier après avoir débranché le produit et retire les piles.

En cas de dysfonctionnement, éteignez l'appareil immédiatement

Si vous remarquez de la fumée ou une odeur inhabituelle se dégageant de l'appareil photo ou de l'objectif, retirez immédiatement les piles, en prénant soin de ne pas vous brûler. Continuer d'utiliser son matériel peut entrainer des blessures. ÀpRES avoir retire ou débranché la source d'alimentation, confiez le produit à un centre de service/agréé Nikon pour le faire vérifier.

N'utilisez pas l'appareil photo ou l'objectif en presence de gaz inflammable

L'utilisation de matériel électronique en présence de gaz inflammable risquérait de provoquer une Explosion ou un incendie.

Ne regardez pas le soleil dans l'objet ou le viseur

Regarder le soleil ou toute autre source lumineuse violente dans l'objet ou le viseur peut provoquer de graves léasons oculaires irréversibles.

Tenir hors de portée des enfants

Faites extrémement attention à ce que les enfants ne mettent pas à la bouche les piles ou d'autres petites pièces.

Observe les précautions suivantes lorsque vous manipuez l'appareil et l'objet

• Maintenez l'appareil photo et I'objectif au sec. Le non-respect de cette précaution peut provoquer un incendie ou une électrocution.
• Ne manipulez pas et ne touche pas l'appareil photo ou l'objectif avec les mains humides. Le non-respect de cette précaution peut provoquer une electrocution.
• Lors d'une prise de vue à contre-jour, ne dirigez pas l'objet vers le soleil et évitez que les rayons du soleil penèntrent dans l'objet; l' apparéil photo pourrait chauffer à l'excess, ce qui risquerait de provoquer un incendie.
• Lorsque vous n'utilise pas l'objetif pendant une période prolongée, fixez les bouchons avant et arrêté, et rangez l'objetif à l'abri de la lumière directe du soleil. Le non-respect de cette précaution peut provoquer un incendie, car l'objetif peut concentrer la luzière du soleil sur un objet inflammable.

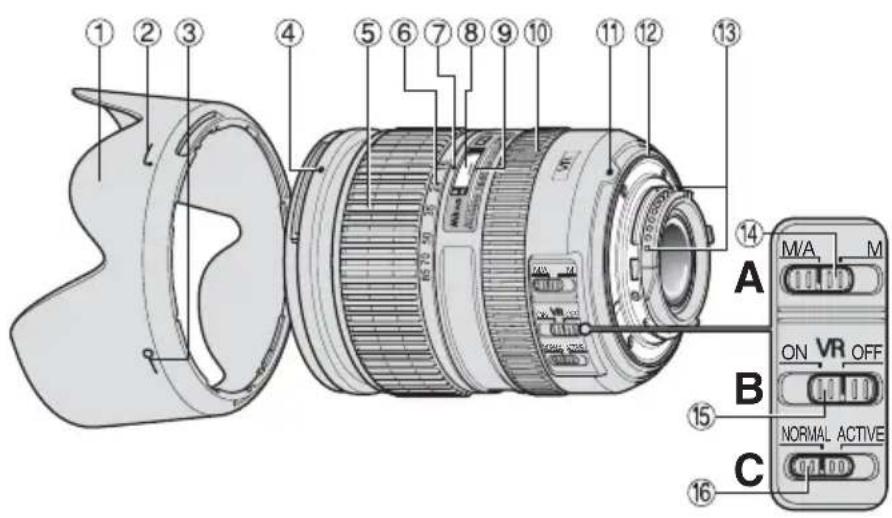

Nomenclature

① Parasoleil (P. 44)
② Repère de fixation du parasoleil (P. 44)
③ Repère de réglage du parasoleil (P. 44)
4 Repere demontagedu parasoleil (P. 44)
⑤ Bague de zoom (P. 41)
⑥ Echelle des facales
⑦ Repère des facales
Echelle des distances
9 Ligne de repere des distance
10 Bague de mise au point (P. 41)
1 Repere de montage
12 Joint en caoutchouc de I'objectif (P.45)
⑬ Contacts CPU (P.45)
14 Commutateur de mode demise au point (P. 41)
15 Commutateur ON/OFF (MARCHE/ARRET) de réduction de vibration (P. 42)
16 Commutateur de mode de réduction de vibration (P. 42)

Nous you remercions d'avoir choisi I'objectif AF-S DX NIKKOR 16-85mm f/3,5-5,6G ED VR. Les objectifs DX Nikkor sont specialement concus pour les reflex numériques Nikon (format Nikon), notamment ceux des series D300 et D90. Une fois monte sur des appareils photo au format Nikon DX, l'angle de champ de I'objectif est environ égal à 1,5× la facale en format 24× 36mm . Avant d'utiliser cet objectif, veuillez direcss instructions et vous reporter au Manuel d'utilisation de I'appareil photo.

Principales caractéristiques

• Lorsque vous activez la réduction de vibration, il est possible de prendre des photos à des vitesse d'obturation réduites (3,5 valeurs). Vous augmentez ainsi la plage des vitesse d'obturation et des positions de zoom disponibles, notamment lorsque vous tenez l'appareil photo en main. (Les effets de la fonction VR sur la vitesse d'obturation sont mesurés selon les normes de la CIPA (Camera and Imaging Products Association); les mesures des objectifs de format FX sont effectuees avec des appareils photo numériques de format FX, celles des objectifs de format DX avec des approeils photo de format DX. Les zooms sont régles sur leur focale maximale lorsque les mesures sont effectuees.)
  Cet objectif utilise un moteur silencieux SWM pour entrainer le mecanisme de mise au point, permettant un autofocus régulier, silencieux et presque instantané. Le commutateur de mode de mise au point (14) sert à selectionner facilement les modes autofocus (A) et mise au point manuelle (M).

• Un contrôle d'exposition plus précis est possible quand cet objectif est monté sur un apparéil photo Nikon à mesure matricielle couleur 3D, parce que l'information de distance au sujet est transférée de l'objectif au boîtier.

• L'utilisation de trois éléments asphériques et de deux éléments à dispersion très faible (ED) assure des images nettes pratiquement exemples de frangeage de couleur. En outre le diaphragme à sept lamelles offre une ouverture pratiquement circulaire, ce qui atténue et rend pratiquement imperceptibles les zones de l'image qui sont floues.

Mise au point, cadrage au zoom et profondeur de champ

Avant demettreau point,tournezla bague de zoom ⑤ pourregler la facale jusqu'acce que la composition souhaitee soit cadree dans le viseur.

Si vous appeareil possede un levier ou une commande d'aperçu de la profondeur de champ (diaphragme), vous pouvez en obtenir l'aperçu dans le viseur de l'appareil photo.

• En raison des caractéristiques optiques de cet objectif, la focale diminue légèrement aux distances de mise au point rapprochéés.
  L'échelle de distance n'indique pas la distance précise entre le sujet et l'appareil photo. Les valeurs sont approximatives et ne doivent être considérées que comme une estimation générale. Lorsque vous photographiez des paysages éloignés, l'appareil photo risque de faire la mise au point sur une position plus proche que l'infini, sous l'influence de la profondeur de champ.

Mise au point (Fig. A)

Réglez le sélection de mise au point de l'appareil conformément à ce tableau :

Mode de mise au point de l'appareil	Mode de mise au point de l'objectif
	M/A M
AF	Autofocus avec priorité manuel	Mise au point manuelle (assistance à la mise au point disponible)
M	Mise au point manuelle (assistance à la mise au point disponible)

Autofocus avec priorite manuelle (Mode M/A)

1 Reglez le commutateur de mode de mise au point ⑭ de l'objectif sur M/A.
2 L'autofocus est activé, mais il est possible d'utiliser la mise au point manuelle en tournant la bague de mise au point manuelle séparée tout en appuyant sur le déclencheur à mi-course ou en enforcant la commande AF-ON du boîtier, pour autant que votre apparéil en soit équipé.
3 Appuyez sur le déclencheur à mi-course ou appuyez de nouveau sur la commande AF-ON pour annuler la mise au point manuelle et revenir à l'autofocus.

Optimisation des résultats avec l'autofocus

Reportez-vous à la section « Remarques sur l'emploi des objectifs AF Nikkor grand-angle ou super grand-angle » (P. 47).

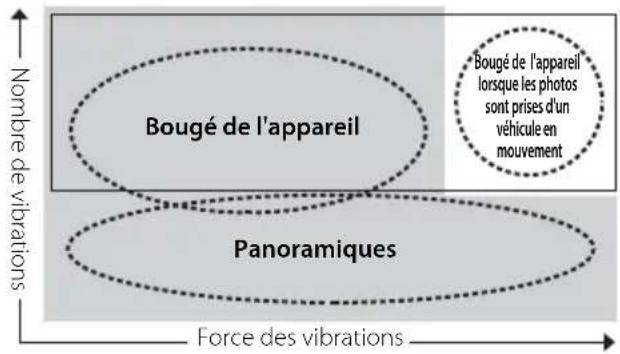

Mode de réduction de vibration Concept de base de la réduction de vibration

Placez le commutateur de mode de réduction de vibration sur NORMAL. Placez le commutateur de mode de réduction de vibration sur ACTIVE.

Pendant la prise de vue

Réglez le commutateur du mode de réduction de la vibration soit sur NORMAL soit sur ACTIVE.

Lors de la prise de vue de panoramaques

Réglez le commutateur du mode de réduction de la vibration sur NORMAL.

Lors de la prise de vue depuis un vehicule en mouvement

Réglez le commutateur du mode de réduction de la vibration sur ACTIVE.

Réglage de la bague de commutateur ON/OFF (MARCHE/ARRET) de réduction de la vibration (Fig. B)

ON: L a v i b r appuyez sur le déclencheur à mi-course ainsi qu'au moment où vous le relâchez. Comme la vibration est réduite dans le viseur, la mise au point auto/manuelle et le cadrage exact du sujet sont plus simples.

OFF: La vibration n'est pas réduite.

Réglage du commutateur de mode de réduction de la vibration (Fig. C)

NORMAL: Le mecanisme de réduction de la vibration réduit le bouge de l'appareil et rend les panoramicques beaucoup plus facies.

ACTIVE: Le mecanisme de réduction de vibration atténue le bouge de l'appareil plus particulièrement perceptible lors de la prise de vue depuis un vehicule en mouvement, par exemple. Sur ce mode, l'objectif ne fait pas automatiquement la différence entre le panoramicque et le bouge de l'appareil.

Remarques relatives à l'utilisation du mode de réduction de vibration

• Sollicitez légèrement le déclencheur, puis attendez que l'image affichée dans le viseur se stabilise avant d'appuyer à fond sur le déclencheur.
• Lorsque vous prenez des panoramiques, vérifie que vous avez bien place le mode de réduction de la vibration sur NORMAL.
• Si vous déplacez l'appareil photo en arc de cercle, la correction du bouge de l'appareil ne s'effectue pas dans le sens du panoramaque. Par exemple, lorsque vous tournez l'appareil photo horizontallyment, seul le bouge d'appareil vertical est réduit. Ceci permet de stabiliser l'image et d'obtenir l'effet de panoramaique souhaité.
• En raison des caractéristiques du mécanisme de réduction des vibrations, l'image affichée dans le viseur peut être floue lorsque vous relâchez le déclencheur. Il ne s'agit pas d'un dysfonctionnement.

• N'eteignez pas l'appareil photo ou ne retirez pas l'objectif de l'appareil lorsque le mode de réduction de vibration est actif. Si vous ne respectez pas cette consigne, l'objectif peut émettre un son et donner l'impression qu'un composant interne est détaché ou cassé. Il ne s'agit pas d'un dysfonctionnement. Allumez à nouveau l'appareil pour résoudre cet incident.

• Avec des apparèils photo équipés d'un flash intégré, la réduction de vibration ne fonctionne pas lorsque ce dernier se recharge.

• Si l'appareil photo est monté sur un trédied, réglez le commutateur ON/OFF de réduction de vibration ⑤ sur OFF. Toutefois, nous vous recommendons de régler ce commutateur sur la position ON lorsque vous utilisez l'appareil photo sur un trédied instable ou sur un pied.
• Sur les apparèils photo autofocus, notamment ceux de la série D2 et les modèles D300 possédant une commande AF-ON, la réduction de vibration ne fonctionne pas lorsque la commande AF-ON est enforcée.

Réglage de l'ouverture

Utilisez l'appareil photo pour régler l'ouverture.

Ouvertures maximales variables

Le fait de zoomer avec l'objectif de 16mm à 85mm diminue l'ouverture maximale de 1^1 / 3 de valeur. L'appareil photo compensate néanmoins les changements d'ouverture en réglant la vitesse d'obturation afin de maintainir la valeur d'exposition correcte.

Photographie au flash avec des apparêils ayant un flash intégré

• Pour éviter le vignettage, n'utilise pas le parasoleil ①.
• Il est impossible d'utiliser le flash intégré à des distances inférieures à 0,6 m.

Appareils photo SLR numériques	Focale/distance de prise de vue prises en charge
D300S	• 16mm/0.7 m ou plus • 24mm ou plus/pas de limite
D300/D200	• 16mm ou plus/pas de limite
D100	• 16mm/1 m ou plus • 24mm ou plus/pas de limite
D90/D80/D50	• 16mm/2 m ou plus • 24mm ou plus/pas de limite
D5100/D5000/ D3100/D3000/ Séries D70/D60/ Séries D40	• 24mm ou plus/pas de limite

• Les flashes intégrés du D300, D200, D90, D80 et D50 sont compatibles avec des facales de 18mm ou supérieures tandis que le flash intégré du D100 est compatible avec des facales de 20mm ou supérieures. Le vignettage se produit à une focale de 16mm.
• Pour obtenir les dernières informations sur le vignettage avec cet objectif, reportez-vous au manuel de l'appareil photo.

Utilisation du parasoleil à baionnette HB-39

Fixation du parasoleil

Alignez le repere de fixation du parasoleil (12) sur le parasoleil avec le repere de montage du parasoleil 4 sur l'objectif et tournez le parasoleil 1 dans le sens inverse des aiguilles d'une montre (vu a partir de l'arriere de l'appareil photo) jusqu'au déclic de mise en place (Fig. D).

• Vérifiez que le repère de montage du parasoleil est bien aligné sur le repère de réglage du parasoleil (-∞) ③.
• Si le parasoleil n'est pas correctement fixé, il risque d'entrainer du vignettage.
• Pour faciliter le montage ou le retrait du parasoleil, tenez-le par la base (pres du repere de fixation du parasoleil) et non par le bord extérieur.

Retrait du parasoleil

Tenez le parasoleil par la base (pres du repere de fixation du parasoleil) et faites-le pivoter dans le sens des aiguilles d'une montre pour le retirer (l'objet de l'appareil photo ne doit pas etre dirigé vers vous).

Soin de l'objectif

• Il est important de nettoyer régulierement les contacts CPU ⑬ et de ne pas les endommager.
• Si le joint en caoutchouc de l'objet (12) est endommage, rendez-vous chez vous revendeur ou dans le centre de réparations/agree Nikon le plus proche pour réaliser les réparations nécessaires.
• Nettoyer la surface de l'objet avec une soufflette ou une brosse de nettoyage. Pour enlever les poussières ou les traces, utiliser de préférence un tissu de coton doux, ou un tissu optique, légarement humidifié avec de l'alcool éthylique (ethanol). Procedez par légers mouvements circulaires en partant du centre vers l'extérieur, en prénant soin de ne pas laisser de traces et de ne pas toucher d'autres zones de l'objet.
• Ne jamais employer de solvant ou de benzènes susceptibles d'endommager l'objet, de prendre feu ou de nuir à la santé.
• Des filtres NC sont disponibles pour protéger la lentille de l'objet avant. Le parasoleil ① assure également une bonne protection contre les chocs.
  Lorsque you rangez I'objectif dans son etui couple, fixez les deux bouchons avant et arriere de I'objectif. L'objectif peut aussietre range lorsquel parasoleil ① est fixe en position inversee.
• Lorsque l'objet est installé sur un apparéil photo, ne saississez et ne tenez pas l' apparéil photo ainsi que l'objet par le parasoleil ①.
• En cas d'inutilisation pour une période prolongée, entreprises le matériel dans un endroit frais, sec et aéré pour éviter les moisissures. Veillez à tener le matériel

eloigné des sources de lumière, et des produits chimiques (camphre, naphtaline, etc.).

• Éviter les projections d'eau ainsi que l'immersion, qui peuvent provoquer la formation de rouille et des dommages irréparables.
• Certaines pieces de l'objet sont en plastique renforcé. Pour éviter tout problème, ne pas soumettre l'objet à de fortes chaleururs.

Accessoires fournis

• Bouchon d'objet avant,encliquetable 67 mm LC-67
• Bouchon arrêté de l'objet
• Parasoleil à baionnette HB-39
• Étui couple pour objectif CL-1015

Accessoires en option

Filtres a visser 67 mm

Accessoires incompatibles

• Teleconvertisseur (tous les modèles)
• La bague auto BR-4 et tous les modèles de bague allonge auto PK, les bagues K et les soufflets.
• Bague de fixation SX-1

L'emploi d'autres accessoires peut ne pas etre adapté avec cet objectif. Pour plus d'informations, reportez-vous à la documentation qui les accompany.

\section*{Caracteristiques}

Type d'objectif Zoom-NIKKOR DX AF-S de type G avec CPU et monture baïonnette Nikon (spécialement concus pour être utilisés sur des SLR Nikon numériques au format Nikon DX)

Focale 16mm-85mm

Ouverture f/3,5-5,6 maximale

Construction 17 éléments en 11 groupes
optique (éléments : 3 lentilles asphérique et 2 lentilles ED)

Champ angulaire 83^ - 18^50^

Focales 16,24,35,50,70,85mm

Informations de A l'appareil distance

Commande de Manuel avec bague de zoom zoom independante

Mise au point Systeme Internal Focusing (IF) Nikon (utilisant un moteur à ondes silencieux interne); manuel par bague de mise au point séparée

Réduction de VR optique utilisant des moteurs à vibration bobine acoustique (VCM)

Echelle des Graduée en metres et pieds de distances de prise 0,38 m à l'infini (de vue

Distance de mise 0,38 m à partir du plan focalquel que au point minimale soit le réglage du zoom

Nb. de lamelles 7 (circulaires) du diaphragme

Diaphragme Entièrement automatique

Plage des f/3,5 à f/22 (à 16mm), f/5,6 à f/36 ouvertures (à 85mm)

Mesure de Par la méthode à pleine ouverture l'exposition

Tailles des 67 mm (P = 0,75mm) accessoires

Dimensions Environ 72 mm (dia.) × 85 mm (à partir du plan d'appui de la monture d'objectif de l'ordinateil)

Poids Environ 485 g

Les caractéristiques et la conception sont susceptibles d'être modifiés sans préavis ni obligation de la part du fabricant.

Remarques sur l'emploi des objectifs AF Nikkor grand-angle ou super grand-angle

Dans les situations suivantes, l'autofocus risque de ne pas fonctionner correctement lors de la prise de vue avec des objectifs AF Nikkor grand-angle ou super grand-angle.

E Une personne debout sur un fond éloigné

F Un champ couvert de fleurs

1. Quand le sujet principal dans les collmateurs de mise au point est relativement petit

Quand une personne debout sur un arrêt-plan éloigné est placée dans le collmateur de mise au point, comme illustré à la Fig. E, l'arrêt-plan peut être net, alors que le sujet est flou.

2. Quand le sujet principal est une scene ou un sujet possedant des motifs précis

Quand le sujet a des motifs précis ou est à faible contraste, par exemple un champ couvert de fleurs, comme indiqué sur la Fig. F, la mise au point automatique peut être difficile à obtenir.

Solutions face à ces types de situations

(1) Mettez au point sur un autre sujet équidistant de l'appareil, appliquez la mémorisation de la mise au point, recomposez et déclenchez.
(2) Reglez le mode de mise au point de l'appareil photo sur la mise au point manuelle et effectuez manuellement la mise au point sur le sujet. Reportez-vous à la section « Optimisation des résultats avec l'autofocus » du Manuel d'utilisation de l'appareil photo.

3.3.1.3.3.4.3.5.3.6.3.7.3.8.3.9.3.10.3.11.3.12.3.13.14.3.15.3.16.3.17.3.18.3.19.3.20.3.21.3.22.3.23.24.3.25.3.26.3.27.3.28.3.29.3.30.3.31.3.32.3.33.3.34.3.35.3.36.3.37.3.38.3.39.3.40.3.41.
