GEBRUIKSAANWIJZING Nikkor AFS DX 1685mm f3.55.6G ED VR NIKON

Gebruikshandleiding P.78

Manuale d'uso Pag.88

Exyepidio o8nyiwxpho

使用说明书 第108页

使用說明書 第122頁

132

Jp

En

De

Fr

Es

Sv

Ru

NI

It

Gr

Sc

Tc

Kr

安全上ご注意

Veiligheidsvoorschriften

WAARSCHUWING

Haal het toestel Niet UIT elkaar

Het aanraken van de inwendige delen van het fototoestel of van het objectief kan een letsel veroorzaken.

Herstellingen mogen alleen worden uitgevoerd door bevoegde technici. Indien het fototoestel of het objectief brekt na een val of een ander ongeluk, LAST u het product door een door Nikon erkende servicedienst nakijken nadat u de stekker uit het stopcontact hebt gehald en/of de batterijen hebt verwijderd.

Schakel het toestel onmiddelijk uit bij storingen

Indien u merkt dat er rook of een ongewone geuruit het fototoestel of het objectief komt, moet u de batterij onmiddelijk verwijderen om brandwonden te vermijden. Verdere bediening van het toestel kan een letsel tot gevolg hebben.

Nadat u de strooombron hebt verwijderd of losgekoppeld,That u het toestel nakijken door een door Nikon erkende servicedienst.

Gebruik het fototoestel of het objectief Niet in de buurt van ontvlambare gassen

Het bedieren van elektronische apparatuur in de buurt van ontvlambare gassen kan leiden tot een ontploffing of brand.

Kijk Niet maar de zon door het objectief of de beeldzoeker Kijken maar de zon of maar ander felicht door het objectief of de beeldzoeker kan een blijvend oogletsel veroorzaken.

Buiten het bereik van kinderen houden

Zorg ervoor datkleine kinderen de batterijen of andere kleine onderdelen Niet in hun mond können stoppen.

Let op de volgende punten bij het gebruik van het fototoestel en het objectief

• Houd de camera en het objectief droog. Indien u deze voorzorgsmaatregel Niet in acht neemt, kan dit brand of een elektrische schok tot gevolg hebben.
  Bedien het fototoestel of het objectief Niet of raak.Deze Niet aan met natte handen.Indien u deze voorzorgsmaatregel Niet in ache ntnemt, kan dit een elektrische schok tot gevolg hebben.
• Wonneer u opnames maakt bij gegenlicht, mag u het objectief Niet maar de zonRCTen en moet u vermiijden dat zonlichtrechtstreeks in het objectief valt. Dit kan namelijk leiden tot oververhitting van de camera met möglichkbrand tot gevolg.
• Wonneer u het objectief Niet gebruikt gedurende een langere periode, bevestig dan zowel de voorste als dechterste objctiefdoppen om het objectief te beschermen gegen direct zonlicht. Indien u deze voorzorgsmaatregel Niet in acht neemt, kan dit brand tot gevolg hebben, aangezien het objectief het zonlicht kan convergeren op een ontvlambaar voorwerp.

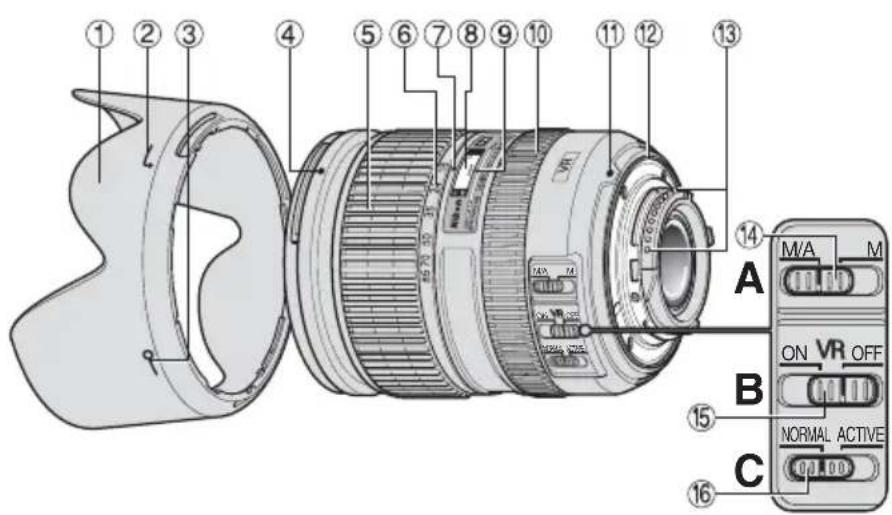

Benamingen

():referentiepageina

① Zonnekap (P. 84)
② Koppelingswijzer zonnekap (P.84)
③Vergrendelingswijzer zonnekap (P. 84)
④ Bevestigingswijzer zonnekap (P.84)
⑤Zoomring(P.81)
⑥ Schaal brandpuntsafstand
⑦ Index brandpuntsafstand
⑧ Schaal afstand
⑨Afstand indexlijn
Scherpstelring (P. 81)
① Bevestigingswijzer
⑫Rubberen affdichtingsring voor lensbevestiging (P. 85)
⑬ CPU-contactpunter (P.85)
Scherpstelmodusschakelaar (P.81)
15ON/OFF-schakelaar voor vibratiereductie (P.82)
Vibratiereductiemodusschakelaar (P.82)

Bedankt voor de aankoop van het AF-S DX NIKKOR 16-85mm f/3,5-5,6G ED VR-objectief. DX Nikkor-objectieven zijn speciaal ontworpen voor Nikon digitale SLR (Nikon DX-formaat)-camera's, zoals de D300 en D90. Wanner het objctief is geplaatst op fototoestellen van Nikon DX-formaat, is de beeldhoek van het objctief gelijk aan circa 1,5× de brandpuntsafstand in 35mm -formaat. Lees deze instructies eerst door en raadpleeg de Gebruikshandleiding van uw fototoestel alvorens u deze lens gebruikt.

Belangrijke functies

• Door vibratiereductie te activeren kuren langere snelle sluitertijden (3,5 stoppen) worden gebruikt waardoor更是 nulle sluitertijden en zoomstanden kuren worden toegepast, vooral wanneer u de camera vasthoudt om te fotograferen. (De effecten van VR op sluitertijd worden gemeten overeenkomstig de Camera and Imaging Products Association (CIPA)-standaarden; FX-formaat objectieven worden gemeten met behulp van FX-formaat digitale camera's, DX-formaat objectieven met behulp van DX-formaat camera's. Zoomobjectieven worden bij maximale zoom gemeten.)
• Dit objectief maakt gebruik van een Silent Wave-motor om het scherpstellingsmechanisme aan te drijven, waardoor de autofocus vloeendiend, stil en bijna onmiddelijk gebeurt. De scherpstelmodusschakelaar 14 is voorzien om eenvoudig kiezen:tussen autofocus (A) of manueel scherpstellen (M) möglichk te makeen.

• Een nauwkeurigere belichtingsregeling is mogelijk als het objectief op een Nikon-fototoestel met 3D-kleurenmatrixmeting is bevestigd, waar de afstandgegevens van het onderwerp worden overgedragen van het objectief maar het fototoestel.

• Door drie asferische en twee extra lage dispersielenselementen (ED) te gebruiken, worden scherpe beelden gegardeerd die zo goed als vrij়n van kleurranden. Bovendien staat het diafragma met zeven bladen garant voor een nagenoeg cirkelvormig diafragma. Daardoor worden delen van het beeld waarop Niet is scherpgesteld, zacht en discreet.

Scherpstellen, zoomen en scherptediepte

Voordat u kunt scherpstellen, draait u de zoomring ⑤ om de brandpuntsafstand aan te passen totdat de gewenste compositie worden weergegeven in de beeldzoeker.

Indien uw camera beschikt over een voorbeeldknop of -hendel (stop-beneden), kurz u de scherptediepte zien door de zoeker van de camera.

• Wegens de optische eigenschappen van dit objectief worden de brandpuntsafstand ietskleiner bij Kleinere scherpstelafstanden.
• De afstandsschaal geeft nicht de exacte afstand weeer tussen het onderwerp en de camera. Waarden zijn benaderingen en dwellen enkel als algemene referentie. Bij het fotograferen van landschappen kan de velddiepte de werkung beinvloeden waardoor de camera möglichk op een punt scherpstelt dat dichterbij ligt dan oneindig.

Scherpstellen (fig. A)

Stel de scherpstemodus selector van uw camera in volgens.Deze tabel.

Scherpstelmodus van het fototoestel	Scherpstelmodus van het objectief
	M/A M
AF	Autofocus met manuele prioriteit	Manueelscherpstellen (hulpfunctie is beschikkaar)
M	Manueel scherpstellen (hulpfunctie is beschikkaar)

Autofocus met handmatige overbrugging (M/A-modus)

1 Stel de scherpstemmodusschakelaar 14 in op M/A.
2 Autofocus is ingeschakeld, maar u kunt dit opheffen door deAPEte scherpsteling te draaienterwijl u deontspanknop half ingedrukt houdt of door te drukken op de AF-ON-knop op fototoestellen die hiermee zich uitgerust.
3 Druk de ontspanknop of de AF-ON-knop opniew half in om de handmatige scherpstelling te annuleren en autofocus te hernemen.

Goede resultaten met autofocus

Zie "Opmerkingen over het gebruik van de groothoek of de supergroothoek van de AF Nikkor-objectieven" (P. 87).

Vibratiereductiemodus

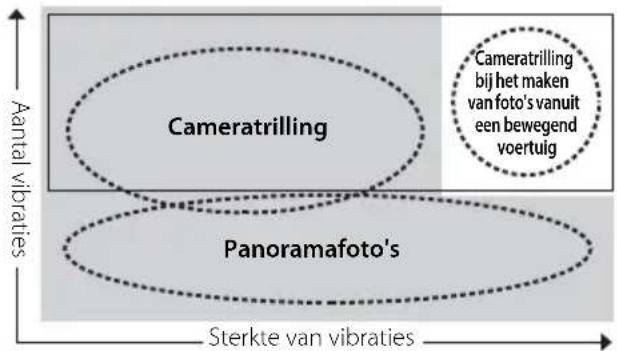

Basisconcept van vibratiereductie

Stel de vibratiereductieschakelaar in op NORMAL.
Stel de vibratiereductieschakelaar in op ACTIVE.

Bij het fotograferen

Stel de vibratiereductieschakelaar in op NORMAL of ACTIVE.

Bij panoramicafotografia

Stel de vibratiereductieschakelaar in op NORMAL.

Bij fotografie vanuit een bewegend voertuig

Stel de vibratiereductieschakelaar in op ACTIVE.

De vibratiereductie ON/OFF -schakelaar (fig. B)

ON: Vibratie worden verminderd verwijl de ontspannop half worden ingedrukt en ook op het moment dat de ontspannop worden losgelaten. Omdat vibratie worden verminder in de beeldzoeker worden automatisch en handmatig scherpstellen en nauwkeurige kadrering van het onderwerp gemakkelijker.

OFF: Vibratie wordt Niet verminderd.

De vibratiereductiemodusschakelaar instellen (fig. C)

NORMAL: Het vibratiereductiemechanisme vermindert vooral cameratrillingen, waardoor vloeieende panorama-opnamen möglichk worden.

ACTIVE: Het vibratiereductiemechanisme vermindert vooral zichbare camertrillingen, wanneer u bijvoorbeeld Foto's neemt vanuit een bewegend voertuig. In deze modus maakt de lens nicht automatisch het anderscheid:tussen pannen en camertrillingen.

Opmerkingen over het gebruik van de vibratiereductie

• Nadat u de ontspanknop half hebtingedrukt, wacht u totdat het beeld in de beeldzoeker stabiliseert alvorens u de ontspanknop verder indrukt.
  Zet bij panorama-opnamen de vibratiereductiemodusschakelaar op NORMAL.
• Als het fototoestel gegand worden in een große cirkel, worden er geen compensatie uitgevoerd voor bewegingen van het fototoestel in de panrichting. Wanner u bijvoorbeeld de camera horizontally beweegt, worden verticale camertrillingen onderdukt. Dit stabiliseert het beeld verwijl het gewenste bewegingseffect kan worden gerealiseerd.
• Als een gevolg van de eigenschappen van vibratiereductie is het möglichk dat het beeld in de beeldzoeker vaag worden na het loslaten van de sluiterknop. Dit is geen storing.

• Schakel het fototoestel Niet UIT of verwijder het objectief Niet van het fototoestel terwijl de vibratiereductie in werkig is. Als u deze voorzorgsmaatregel Niet in acht neemt, kan het objectief klinken en aanvoelen alsof een interne component is losgekomen of afgebrozen wonneer ermee worden geschud. Dit is geen storing. Schakel het fototoestel opnieuw in om dit te corrigeren.

• Bij fototoestellen met ingebouwde flitser werkt de vibratiereductie Niet wanner de ingebouwde flitser worden opgeladen.

• Als het fototoestel op een statief met drie poten is geplaatst, stelt u de ON/OFF-schakelaar voor vibratiereductie 15 in op OFF. Het isECHter aan te raden de schakelaar op ON in te stellen wanner u de camera gezbruikt met een statief met drie poten zonder het uiteinde van het statief vast te make of met een statief met een poot.
• Bij fototoestellen met autofocus, zoals de D2-serie en de D300-modelen, die zijn uitgerust met een AF-ON-knop, werkdt vibratiereductie Niet wanner de AF-ON-knop worden ingedrukt.

De diafragma instellen

Gebruik het fototoestel om de instellenen van de diafragma aan te passen.

Variabele maximale diafragma's

Door met de lens te zoomen van 16mmaar 85mm vermindert de maximale lensopening met 1^1 / 3 diafragma's.

De camera compenseertECHTER diafragmawijzigingen door de sluitertijd aan te passen en zo de correcte belichtingswaarde te behouden.

Foto's nemen met een fototoestel met ingebouwde flitser

• Om vignetteren te voorkomen maakt u geen gebruik van de zonnekap ①.
• De ingebouwde flitser kan nicht worden gebruikt op afstanden van minder dan 0,6 m.

Digitale SLR- fototoestellen	Ondersteunde brandpuntsafstand/ opnameafstand
D300S	16mm/0.7 m of hoger24mm of langer/geen beperkingen
D300/D200	16mm of langer/geen beperkingen
D100	16mm/1 m of hoger24mm of langer/geen beperkingen
D90/D80/D50	16mm/2 m of hoger24mm of langer/geen beperkingen
D5100/D5000/ D3100/D3000/ D70-serie/D60/ D40-serie	24mm of langer/geen beperkingen

• De ingebouwde flitsers van de D300, D200, D90, D80 en D50 zijn geschikt voor brandpuntsafstanden van 18mm of meer, terwijl de ingebouwde flitser van de D100 geschikt is voor brandpuntsafstanden van 20mm of meer. Vignetteringkomt voor op een brandpuntsafstand van 16mm.
  Zie de camerahandleiding voor de meest recente informatatie over vignettering met dit objectief.

Bajonetkap HB-39 gebruiken De kap bevestigen

Lijn de koppelingswijzer van de zonnekap () op de kap uit met de bevestigingswijzer van de zonnekap 4 op het objectief en draai de kap ① gegen de klok in (wonneer u het objectief van het fototoestel van u wegricht) tot hij vastklikt (fig. D).

Zorg ervoor dat de bevestigingsmarkering van de zonnekap worden uitgelijnd met de vergrendelingswijzer van de zonnekap ()
- Als de zonnekap Niet correct is bevestigd, kan er vignettering voorkomen.
- Om het vastmaken of verwijdersen van de zonnekap te vergemakkelijknen, neemt u deze aan de basis vast (bij het verbindingsstuk van de zonnekap) inplaats van aan de buitenste rand.

De kap losmaken

Houdt de zonnekap vast bij de basis (bij het verbindingsstuk van de zonnekap) en draai rechtsom, gezien vanuit het standpunt wanner u de camera vasthoudt met het objectief weg van u gericht, om los te make.

Onderhoud van het objectief

• Zorg ervoor dat de CPU-contactpunten ⑬ nicht vuil of beschadigd worden.
• Als de rubberen afdichtingsring voor de lensbevestiging 12 beschadigd is, bezoekt u de dichtstbijzijnde officièle Nikon-dealer of service center voor herstel.
  Reinig het objectief met een blaasbalgje. Om vuil en vlekken te verwijderen, gebruikt u een zachte, zuivere katoenen doek of een objectiefdoekje met ethanol (alcohol) of objectiefreiniger. Maak ronddraaiende bewegingen van het midden waar de buitenkant en let erop dat u geen strepen maakt of andere onderdelen van het objectief aanraakt.
• Gebruik nooit thinner of benzeen om de lens te reinigen aangezien dit de lens kan beschadigen, of brand of gezondheidsproblemen kan verroorzaken.
• NC-filters zijn beschikkaar om het voorste objectiefelement te beschemmen. De zonnekap ① helpt ook om de voorkant van het objectief te beschemen.
• Wonneer u het objectief in het flexibele objectiefetui opbergt, maakt u zowel de voorste als dechterste objectiefdoppen vast. Het objectief kan ook worden opgeborgen verwijl de zonnekap ① in de omgekeerde positie is bevestigd.

• Wanner het objectief is geinstalleerd op een fototoestel, mag u het fototoestel en het objectief Niet optillen of vasthonden aan de zonnekap ①.

• Berg het objectief op in een koele, droge plaat om schimmel te voorkomen, wanner u het objectief gedurende een langeperiode Niet gebruikt. Berg het objectief ook op om deze te beschermen gegenrechtstreeks zonlicht of chemicalien zoals kamfer en naftaleen

• Laat geen water op het objectief komen en LAST het objectief Niet in water vallen. Hierdoor zal het objectief roesten en slecht functioneren.
• Bepaalde onderdelen van het objectief zijn vervaardigduit versterkt plastic. Zet het objectief nooit in een overmatig hete ruimte om schade te voorkomen.

Standaardaccessoires

• 67-mm makkelijk te bevestigen voorste objectiefdop LC-67
• Achterste objectiefdop
  BajonetkapHB-39
• Flexibel objectiefetui CL-1015

Optionele accessoires

• 67-mm vastschroefbare filters

Niet-compatible accesses

• Teleconvertoren (alle modellen)
• Autoring BR-4 en alle modellen van de automatische verlengingsring PK, K-ring en bevestiging voor blaasbalg.
• Verbindingsring SX - 1

Andere accessoires zijn möglichn nicht geschikt voor gebruik met dit objectief. Raadpleeg de bijgeleverde documentatie bij de accessoires voor meer informatie.

Technische gegevens

Objectieftype G-type AF-S DX Zoom-NIKKOR-objectief met ingebouwde CPU en Nikon-bajonetsluiting (special ontworpen voor gebruik met Nikon digitale SLR-Nikon DX-formaat fototoestellen)

Brandpuntsafstand 16mm-85mm

Maximaal f/3,5-5,6 diafragma

Objectiefopbouw 17 elementen in 11 groepen (3 asferische lenzen en 2 ED-objectiefelement)

Beeldhoek 83^ - 18^50^

Schaal 16,24,35,50,70,85mm

brandpuntsafstand

Afstandgegevens Uitgangaar fototoestel

Zoombediening Manueel via parte zoomring

NI

Scherpstellen Nikon intern schorpstelsystem (IF) (met behulp van een Silent Wave-motor);handmatig via apartescherpsteling

Vibratiereductie Lens-shiftmethode met behulp van voice coil-motoren (VCM's)

Schaal Schaalverdeling in meters vanaf opnameafstand 0,38 m tot oneindig (

Dichtste 0,38 m vanaf filmvlak bij alle

scherpstelafstand zoomstanden

Aantal 7 stuks (afgerond)

diafragmabladen

Bereik diafragma f/3,5 tot f/22 (bij 16mm),f/5,6 tot f/36 (bij 85mm)

Meting Met de volledige diafragmamethode belichting

Grootte hulpstuk 67mm (P = 0,75mm)

Afmetingen Circa 72 mm (dia.) × 85 mm (verlenging van de objectiefbevestigingsrand van het fototoestel)

Gewicht Circa 485 g

Wijzigingen in ontwerp en technische gegevens voorbehonden zonder voorafgaande kennisgeving of verplichting vanwege de fabrikant.

Opmerkingen over het gebruik van de groothoek of de supergroothoek van de AF Nikkor-objectieven

In de onderstaande situatuies is het mogelijk dat autofocus Niet functioneert zoals verwacht wanner u Foto's neemt met de groothoek of de supergroothoek van de AF Nikkor-objectieven.

Een persoon die voor een中断grond in de verte staat

F Een bloemenveld

1. Wanner het hoofdonderwerp in de scherpstelhaakjes betrekkelijk Klein is

Wanneer een person die voor een achtergrond in de verte staat, binnen de scherpstelhaakjes worden geplaatst, zoals getoond in fig. E, is het möglichk dat wordt scherpgesteld op de achtergrond en Niet op het onderwerp.

2. Wanner het hoofdonderwerp een fjn onderwerp of fjne scène is, met een patroon

Wanner het onderwerp fijn is en voorzien is van een patron of een laag contrast heeft, zoals een bloemenveld, zoals getoond in fig. F, kan het moeilijk zijn om scherp te stellen zonder autofocus te gebruiken.

Oplossingen voor deze soorten situatuies

(1) Stel scherp op een ander onderwerp opdezelfde afstand van het fototoestel, gebruikervolgens de scherpstelvergrendeling, stel het beeld opnieuw samen en neem de Foto.
(2) Stel de scherpstelstand van de camera in op handmatige scherpstelling en stel handmatig scherp op het onderwerp.

Raadpleeg "Goede resultaten met autofocus" in de Gebruikshandleiding van het fototoestel.
