Hinweise für sicheren Betrieb

ACHTUNG

Keinesfalls zerlegen.

Beim Berühren der Innenteile von Kamera oder Objektiv droht Verletzungsgefahr. Überlassen Sie Reparaturen unbedingt ausschließlich qualifizierten Technikern. Kommt es durch einen heftigen Stoß (z.B. Fall auf den Boden) zu einem Bruch von Kamera oder Objektiv, so trennen Sie zunachst das Produkt vom Stromnetz bzw. entnahmen die Batterie(n) und geben es dann an eine autorisierte Nikon-Servicestelle zur Überprüfung ab.

Bei einer Störung sofort die Stromversorgung ausschalten.

Bei Entwicklung von Rauch oder ungewöhnlichem Geruch durch Kamera oder Objektiv entnahmen Sie sofort die Batterie(n); darauf vorsichtig vorgehen, Denn es besteht Verbrennungsgefahr. Bei einem Weiterbetrieb unter diesen Umständen droht Verletzungsgefahr.

Nach dem Abtrennen von der Stromversorgung geben Sie das Gerät an eine autorisierte Nikon-Servicestelle zur Überprüfung ab.

Kamera oder Objektiv keinesfalls bei Vorhandensein von brennbarem Gas einsetzen.

Wird elektronisches Gerät bei brennbarem Gas betrieben, so droht u. U. Explosions- oder Brandgefahr.

Keinesfalls durch Objektiv oder Sucher in die Sonne blichen.

Beim Betrachten der Sonne oder anderer starker Lichtquellen durch Objektiv oder Sicher droht eine permanente Schädigung des Sehvermögens.

Dem Zugriff von Kindern entziehen.

Es ist unbedingt damit zu sorgen, dass Kleinkinder keine Batterien oder andere Kleinteile in den Mundnehmen konnen.

Beim Umgang mit Kamera und Objektiv unbedingt die folgenden Vorsichtmaßnahmen beachten:

Schützen Sie die Kamera und das Objektiv vor Feuchtigkeit. Andernfalls droht Brand- oder Stromschlaggefahr.
- Handhaben oder berühren Sie die Kamera bzw. das Objektiv keinesfalls mit nassen Händen. Andernfalls droht Stromschlaggefahr.
- Bei Gegenlichtaufnahmen nicht das Objektiv gegen die Sonne richten oder das Sonnenlicht direkt durch das Objektiv eintreten setzen. Dies konnte eine Überhitzung der Kamera verursachen und ein Brand konnte die Folge sein.
- Vor einem längeren Nichtgebrauch des Objektivs bringen Sie den vorderen und hinteren Deckel an und bewahren das Objektiv geschützt vor direkter Sonnenlichteinwirkung auf. Andernfalls droht Brandgebung wegen möglicher Fokussierung von Sonnenlicht durch das Objektiv auf brennbare Gegenstände.

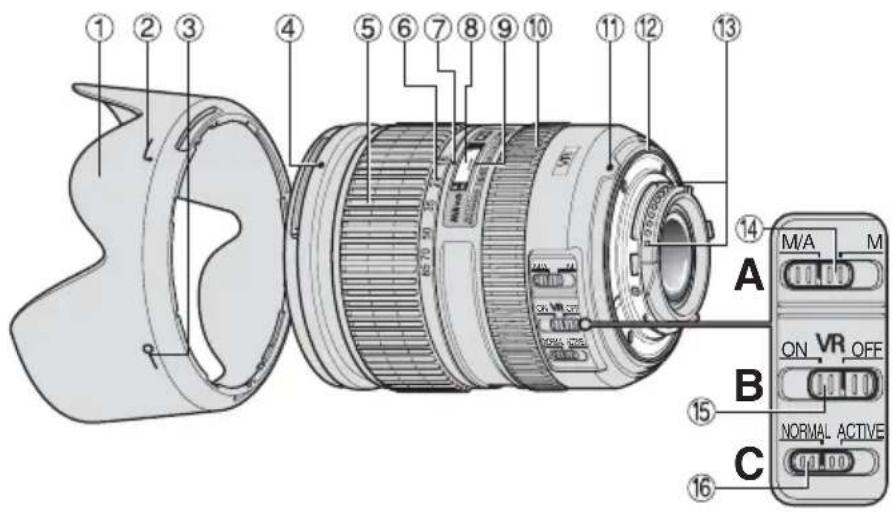

Bezeichnung der Bauteile

():Seite mit weiteren Erlauterungen

① Gegenlichtblende (S. 34)
② Markierung für die Arretierung der Gegenlichtblende (S. 34)
③ Markierung für die Ausrichtung der Gegenlichtblende (S. 34)
④ Markierung für das Ansetzen der Gegenlichtblende (S. 34)
⑤Zoomring (S. 31)
⑥ Brennweitenskala
⑦ Brennweiten-Index
⑧Entfernungsskala
9Markierung fur die Entfernungseinstellung
Entfernungseinstellring (S. 31)
⑪Objektivindex
② Gummiring der Objektivfassung (S. 35)
③ CPU-Kontakte (S. 35)
④ Fokusmodusschalter (S. 31)
Bildstabilisator-Schalter ON/OFF (S.32)
16 VR-Modus-Schalter (S. 32)

Wir danken Ohnen für das Vertrauen, das Sie Nikon mit dem Kauf des AF-S DX NIKKOR 16-85 mm 1:3,5-5,6G ED VR entgegenbringen. DX-NIKKOR-Objektive sind speziell für die Verwendung mit digitalen Nikon-Spiegelreflexkameras mit DX-Bildformat konstruiert, wie etwa die D300 und die D90. Der Bildwinkel des Objektivs entspricht bei Verwendung an einer DX-Format-Kamera dem eines Objektivs mit der ca. 1,5-fachten Brennweite an einer Kleinbildkamera. Machen Sie sichitte vor dem Einsatz dieseres Objektivs mit dem Inhalt dieser Bedienungsanleitung und dem Benutzerhandbuch ihrer Kamera vertraut.

Hauptmerkmale

• Bei eingeschalteten Bildstabilisator konnen langere Belichtungszeiten (3,5 Stufen) verwendet werden. Auf diese Weise kann mit längeren Belichtungszeiten fotografiaiert werden, insbesondere bei Freihandaufnahmen mit längeren Brennweiten. (Die Wirkung des Bildstabilisators (VR) auf die Belichtungszeit wird gemäß CIPA-Standards ermittelt (Camera and Imaging Products Association); FX-Objektive werden an FX-Format-Kameras gemessen, DX-Objektive an DX-Format-Kameras. Zoomobjektive werden bei der langsten Brennweiteneinstellung gemessen.)
• Der Fokussiermechanismus des Objektivs wird von einem Silent Wave Motor angetrieben, so dass die Scharfeinstellung per Autofokus stufenlos, geräuscharm und practisch verzögerungsfrei erfolgt. Der Fokusmodusschalter (14) dient zum einfahren Auswahlen von Autofokus (A) oder manuellem Fokus (M).

• Bei einer Nikon-Kamera mit 3D-Color-Matrixmessung ist mit diesen Objektiv eine sehr(PRZISE Belichtungssteuerung möglich, da in diesen Fall Informationen zum Abstand des Motifs vom Objektiv an das Kameragehäuse übertragen werden.

• Das Objektiv ist mit drei asphärischen und zwei ED-Glas-Linsen (extra-low dispersion) ausgestattet, die eine hohe Bildschärfe practisch ohne Farbsäume ermöglich. Auch die Irisblende mit sieben Lamellen erzeugt eine fast kreisrunde Blendenöffnung. Mit dieser Eigenschaft erschinen Bereiche außerhalb des Fokus which und unauffällig.

Fokussierung, Zoom und Tiefenschärfe

Stellen Sie vor der Fokussierung mit dem Zoomring ⑤ die Brennweite so ein, dass Sie im Sicher den gewünschten Bildausschnitt sehen. Bei Kameras, die mit einer Abblendtaste ausgestattet sind, kann die Tiefenscharfe vor dem Auslösen im Sicher beurteilt werden.

• Aufgrund der optischen Eigenschaften these Objektivs nimmt die Brennweite bei kürzeren Aufnahmedistanzen etwas ab.
• Die Enternungsskala zeigt nicht den genauen Abstand zwischen Motiv und Kamera an. Die Werte sind Naherungswerte und können nur als Richtlinie dieren. Bei Landschaftsaufnahmen fokussiert die Kamera aufgrund der Schärfentiefe möglicherweise auf eine nahere Enternung als unendlich.

Fokussierung (Abb. A)

Wahlen Sie den Fokussiermodus der Kamera anhand der folgenden Tabelle:

Fokussiermodus der Kamera	Fokussteuerung des Objektivs
	M/A M
AF	Aufofokus-Modus mit manueller Einstellmöglichkeit	Manuelles Fokussieren (enternungsmessung verfügbar)
M	Manuelles Fokussieren (enternungsmessung verfügbar)

Autofokus-Modus mit manueller Einstellmöglichkeit (M/A-Modus)

1 Stellen Sie den Fokusmodusschalter ⑭ am Objektiv auf M/A.
2 Der Autofokus ist aktiviert, aber Sie konnen manuell fokussieren, indem Sie den Entfernungeinstellring [10] drehen, während Sie den Ausloser am ersten Druckpunkt gedrückt halten oder während Sie die AF-ON-Taste am Kameragehäuse gedrückt halten (insofern die Kamera über eine AF-ON-Taste verfügbar).
3 Drücken Sie den Auslöser erneut bis zum ersten Druckpunkt oder drücken Sie die AF-ON-Taste erneut, wenn Sie von der Manuellen Fokussirung zum Autofokusbetrieb zurückwechseln möchten.

Gute Ergebnisse mit dem Autofokus

Einzelheiten siehe «Hinweise zum Gebrauch von Weitwinkel- und Superweitwinkel-AF-NIKKOR-Objektiven» (S. 37).

Bildstabilisator

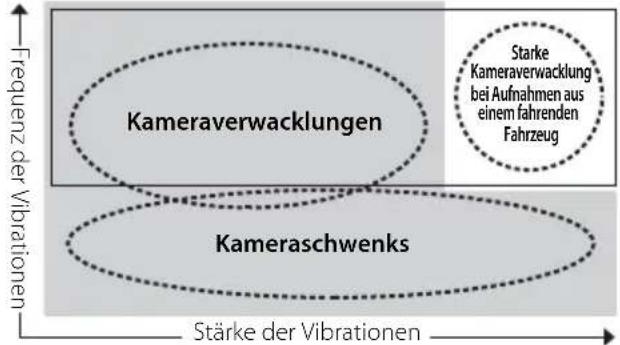

Grundlegende Funktionseise des Bildstabilisers

Einstellung des Bildstabilisatorschalters auf NORMAL.

Einstellung des Bildstabilisatorschalters auf ACTIVE

Bei normalen Aufnahmen

Wahlen Sie eine der Bildstabilisator-Einstellungen auf NORMAL oder ACTIVE.

Bei Kameraschwenks

Wahlen Sie eine der Bildstabilisator-Einstellungen auf NORMAL.

Bei Aufnahmen aus einem Fahrzeug in Bewegung

Wahlen Sie eine der Bildstabilisator-Einstellungen auf ACTIVE.

Stellungen des ON/OFF-Schalters für den Bildstabilisator (Abb. B)

ON: D i e K a m Drucken des Auslosers bis zum ersten Druckpunkt und auch bei der eigentlichen Auslosung ausgeglichen. Vibration wird im Sicherer reduziert, erleichtert thereby Scharfeneinstellung (A und M) und die Wahl des Bildausschnits.

OFF: K e i n e r e

Stellungen des Bildstabilisatorschalters (Abb.C)

NORMAL: Der Vibrationsreduktions-Mechanismus verringiert Kameraverwacklungen und ermöglich gleichmäßige Kameraschwenks.

ACTIVE: Der BildstabilisatorGLEicht auch stärkere Kameraverwacklungen aus, wie sie z.B. beim Aufnahme niewrend der Fahrt auftreten. In this Modus underscheidet das Objektiv nicht automatisch zwischen Kameraschwenks und Verwacklungen.

Hinweise zum Bildstabilisator

• Tippen Sie den Auslöser an, warten Sie, bis sich das Bild im Sicherer stabilisiert hat, und drücken Sie erst dann den Auslöser ganz nach unten.
• Stellen Sie den VR-Modus-Schalter auf NORMAL, wenn Sie vorhaben, Schenkaufnahmen zu machen.
• Wenn Sie mit dieser Einstellung die Kamera bei einem Schwenk in einem weiten Bogen bewegen, so werden Kameravibrationen in Richtung dieser Bewegung nicht ausgegliichen. Wenn Sie z.B. die Kamera horizontal schwenken, werden Kameravibrationen in vertikaler Richtung reduziert. Dies stabilisiert das Bild und damit wird der gewünschte Schwenkeffekt erzielt.
• Aufgrund der Eigenschaften des Bildstabilisierungsmechanismus erscheint das Bild im Sicherer nach dem Auslösen unter Umständen verschwommen. Dies ist jeder keine Fehlfunktion.
• Schalten Sie die Kamera nicht aus und behmen Sie auch nicht das Objektiv von der Kamera ab, solange der Bildstabilisator arbeitet. Andernfalls kann beim Schütteln des Objektivs ein Gerausch zu horen sein, als siein innere Bauteile lose oder gebrochen. Dies ist jedoch keine Fehlfunktion. Schalten Sie die Kamera wieder ein, um das Problem zu beheben.

• Bei K cameras mit integriertem Blitzgerät Funktioniert der Bildstabilisator nicht, solange das integrierte Blitzgerät geladen wird.

• Bei Verwendung eines Stativs wird die Verwendung des Bildstabilisators nicht empfohlen. Stellen Sie den Bildstabilisatorschalter 15 in diesen Fall auf OFF. Ausnahme: Bei Verwendung eines Einbeinstativs oder nicht arretierten Stativkopfs sollen der Bildstabilisor aktiviert werden ( ON).

• Bei Autofokus-Kameras, wie beispelsweise den Modellen der D2- und D300-Serie, die mit einer AF-ON-Taste ausgestattet sind, bewirkt das Drucken der AF-ON-Taste keine Aktivierung des Bildstabilisators.

Blendeneinstellung

Variable Lichtstärke

Beim Verstellen der Brennweite von 16 mm bis auf 85 mm nimmt die Lichtstärke um 1^1/3 Blendenstufen ab. Die Kamera kompensiert jedoch jeder Blendenänderung durch Anpassen der Belichtungszeit, damit der korrekte Belichtungswert beibehalten wird.

Integriertes Blitzgerät und Abschattung

• Verwenden Sie keine Gegenlichtblende ①, da diese einen Schatten ins Motiv werfen konnte.
• Das integrierte Blitzgerät kann nicht für Entfernungen von unter 0,6 m eingesetzt werden.

Digitale Spiegelreflexk cameras	Einstellbare Brennweite/Aufnahmedistan
D300S	16 mm: ab 0.7 mab 24 mm: keine Einschränkungen
D300/D200	ab 16 mm: keine Einschränkungen
D100	16 mm: ab 1 mab 24 mm: keine Einschränkungen
D90/D80/D50	16 mm: ab 2 mab 24 mm: keine Einschränkungen
D5100/D5000/D3100/D3000/D70-Serie/D60/D40-Serie	ab 24 mm: keine Einschränkungen

Die integrierten Blitzgeräte der Serien D300, D200, D90, D80 und D50 eignen sich für Brennweiten ab 18 mm, das integrierte Blitzgerät der D100 eignet sich für Brennweiten ab 20 mm. Bei einer Brennweite von 16 mm werden die Bildecken nicht ausreichend ausgeleucht.
- Aktuelle Angaben zur Verschattung mit dieser Objektiv finden Sie im Kamerahandbuch.

Verwenden der Bajonett-Gegenlichtblende HB-39 Anbringen der Gegenlichtblende

Richten Sie die Markierung für die Arretierung der Gegenlichtblende (12) an der Gegenlichtblende und die Markierung für das Ansetzen der Gegenlichtblende (4) am Objektiv aneinander aus und drehen Sie die Gegenlichtblende (1) gegen den Uhrzeigersinn (von der Rückseite der Kamera aus betrachtet), bis sie mit einem Klick einrastet (Abb. D).

• Achten Sie darauf, die Markierung für das Ansetzen der Gegenlichtblende und die Markierung für die Ausrichtung der Gegenlichtblende (1) 3 aneinander auszurichten.
• Wenn die Gegenlichtblende nicht richtig angebracht ist, schattet sie u. U. einen Teil des Motifs ab.
• Das Anbringen bzw. Abnehmer der Gegenlichtblende fällt leichter, wenn Sie diese an der Basis (in der Höhe der Markierung für die Arretierung der Gegenlichtblende und nicht an den äußerten Kanten fassen.

Abnehmer der Gegenlichtblende

Die Gegenlichtblende zum Lösen an der Basis fassen (in der Höhe der Markierung für die Arretierung der Gegenlichtblende) und von der Rückseite der Kamera aus gesehen im Uhrzeigersinn drehen.

Pflege des Objektivs

• Halten Sie die CPU-Kontakte 13 stets sauber und schützen Sie sie vor Beschädigung.
• Wenn der Gummiring der Objektivfassung (12) beschädigt ist, bringen Sie das Objektiv zum nachsten Nikon-Vertragshandler bzw. zu einer Nikon-Reparaturwerkstatt.
• Säubern Sie die Linsenobeflächen mit einem Blasepinsel. Staub und Flecken entfern den Sie mit einem sauberen, weichen Baumwolltuch oder Optik-Reinigungspapier, das Sie mit Ethanol (Alkohol) oder Optikreinigungsfluigkeit anfeuchen. Wischen Sie in kreisförmigen Bewegungen von der Mitte nach außen, ohne dass Wischspuren zusückbleiben oder Sie andere Teile des Objektivs berühren.
• Verwenden Sie keinesfalls Verdünner oder Benzin zur Reinigung des Objektivs, da diese zu Beschädigungen führen, ein Feuer auslösen oder Gesundheitsschäden verursachen können.
  Zum Schutz der Frontlinse kann ein Klarglasfilter (NC) verwendet werden. Die Gegenlichtblende ① wird als zusätzlicher Frontlinsenschutz.
• Beim Verstauen des Objektivs in seinem flexiblen Etui mussen der vordere und der hintere Deckel. Das Objektiv lasst sich auch dann verstauen, wenn die Gegenlichtblende ① in der umgekehrten Position angebracht ist.

• Halten oder haben Sie das Objektiv oder die Kamera nicht an der angesetzten Gegenlichblende ①.

• Bei längerer Nichtbenutzung sollte das Objektiv an einem kühlen, trockenen Ort aufbewahrt werden, um Schimmelbildung zu vermeiden. Halten Sie das Objektiv von direkter Sonneneinstrahlung oder Chemikalien wie Kampfer oder Naphthalin fern.

• Halten Sie das Objektiv von Wasser fern, das zur Korrosion und zu Betriebsstörungen führen kann.
• Einige Teile des Objektivs bestehen aus verstärktem Kunststoff. Lassen Sie das Objektiv deshalb nie an übermöbig他们是Orten liegen!

Serienmäßiges Zubehör

Vorderer Objektivdeckel LC-67 mit Schnappverschluss (67 mm)
- Hinterer Objektivdeckel
Bajonett-Gegenlichtblende HB-39
- Objektivbeutel CL-1015

Sonderzubehör

• 67-mm-Schraubfilter

Nicht geeignetes Zubehör

• Telekonverter (alle Modelle)

• Auto-Ring BR-4 und alle Modelle von Auto-Zwischenring PK, K-Ring und Balgenvorsatz.

• Anschlussring SX - 1

Auch andes Zubehör ist möglicherweise für diese Objektiv nicht geeignet. Einzelheiten entnehmen Sieitte der Dokumentation zu dem jeweiligen Zubehör.

Technische Daten

Objektivtyp AF-S DX Zoom-NIKKOR-Objektiv Typ G mit integrierter CPU und Nikon-Bajonettfassung (speziell ausgelegt für den Gebrauch mit Nikon-Spiegelreflexkameras (DX-Format)

Brennweite 16 - 85 mm

Maximale 1:3,5-5,6

Blendenöffnung

Objektivaufbau 17 Linsen in 11 Gruppen (3 aspharische Linsen und 2 ED-Glas-Linsen)

De

Bildwinkel 83^ bis 18^50^

Brennweitenskala 16,24,35,50,70,85 mm

Enternungsdaten Werden an Kameras übertragen

Zoomen Manuell über separates Zoomring

Fokussierung Innenfokussierung nach dem Nikon-IF-System (mittels integriertem Silent Wave-Motor); manuell über separaten Entfernungseinstellung

Bildstabilisator Optischer Bildstabilisator mit beweglicher Linsengruppe; Antrieb durch Schwingspulenmotoren

Enternungsskala Unterteilt in Meter und FuB; 0,38 m bis Unendlich (

Naheinstellgrenze 0,38 m von der Sensorebene gemessen, bei allen Zoompositionen

Blende Irisblende mit 7 gerundeten Lamellen

Blendenart Vollautomatisch

Blendenbereich 3,5 bis 22 (bei 16mm 5,6 bis 36 (bei 85~mm

BelichtungsmessungOffenblendenmessung

Filtergewinde 67~mm (P = 0,75mm)

Abmessungen ca. 72mm (Durchm.) × 85mm (Lange ab Bajonettauflage)

Gewicht ca. 485g

Änderungen und Irrtümer vorbehalten.

Hinweise zum Gebrauch von Weitwinkel- und Superweitwinkel-AF-NIKKOR-Objektiven

In den folgenden Fälle Funktioniert der Autofokus bei der Aufnahme von Bildern mit AF-NIKKOR-Weitwinkel- und Superweitwinkelobjektiven u. U. nicht erwartungsgemäß.

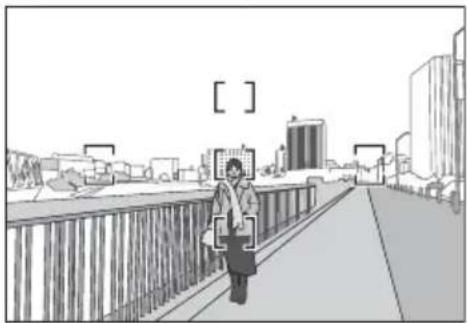

E Eine Person vor einem welt entfernten Hintergrund

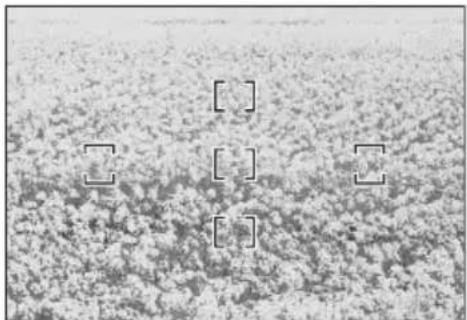

F Eine Blumenwiese

1. Das Hauptmotivelement ist zu Klein für das AF-Messfeld

Wenn das Hauptmotiv nur einen geringen Teil des aktiven Fokusmessfelds abdeckt, wie an den Fokusmessfeld-Markierungen in Abb. E zu sehen, besteht die Kamera unter Umständen auf den Hintergrund, nicht jedoch das Hauptmotiv scharf.

2. Das Motiv weist eine Struktur aus zahlreichen kleinen Elementen auf

Bei Motiven mit kleinteiliger Strukturierung oder geringem Kontrast, zum Beispiel einer Blumenwiese wie in Abb. F zu sehen, ist eine Scharfeinstellung per Autofokus u. U. schwierig.

Lösungsmöglichkeiten für solche Fälle

(1) Fokussieren Sie zunachst auf ein anderes Motiv im Selben Abstand von der Kamera, nutzen Sie den Autofokusmesswertspeicher, wahren den gewünschten Bildausschnitt und machen Sie so die Aufnahme.
(2) Aktivieren Sie die manuelle Fokussierung und stellen Sie von Hand auf das Motiv scharf. Nähreres zu diesen Thema finden Sie außerdem unter «Gute Ergebnisse mit dem Autofokus« in der Benutzerhandbuch zur Kamera.

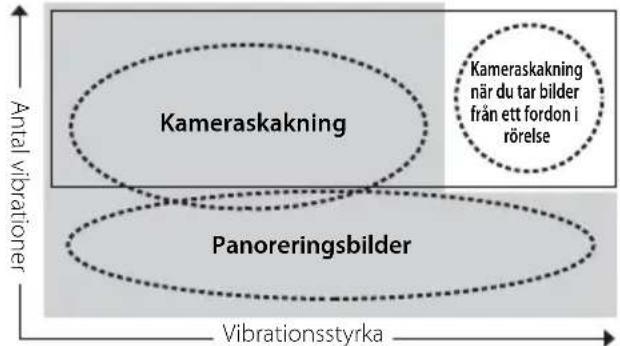

Laget für vibrationsreducing Grundläggande koncept bakom vibrationsreduktion
