Caractéristiques	Détails
Type de produit	Barre de son
Puissance totale	430 W
Canaux audio	3.1.2 canaux
Technologie audio	Dolby Atmos, DTS:X
Connectivité	HDMI, Bluetooth, Wi-Fi
Dimensions (L x H x P)	1230 x 60 x 115 mm
Poids	3.6 kg
Utilisation recommandée	Home cinéma, musique, jeux vidéo
Maintenance	Nettoyage avec un chiffon doux, éviter les produits abrasifs
Sécurité	Ne pas exposer à l'humidité, respecter les consignes d'utilisation
Accessoires inclus	Télécommande, câbles HDMI et d'alimentation
Garantie	2 ans

FOIRE AUX QUESTIONS - HWNW700 SAMSUNG

Comment connecter ma barre de son SAMSUNG HWNW700 à ma télévision ?

Vous pouvez connecter votre barre de son à votre télévision via un câble HDMI ARC ou un câble optique. Assurez-vous que votre télévision est configurée pour utiliser la sortie audio correcte.

Pourquoi le son de ma barre de son SAMSUNG HWNW700 est-il désynchronisé avec l'image ?

Cela peut être dû à un retard de traitement audio. Essayez de désactiver les effets sonores ou de modifier les paramètres de synchronisation audio dans le menu de votre télévision.

Comment mettre à jour le firmware de ma barre de son SAMSUNG HWNW700 ?

Vous pouvez mettre à jour le firmware via l'application SmartThings ou en téléchargeant la mise à jour depuis le site officiel de Samsung et en l'installant via une clé USB.

Ma barre de son SAMSUNG HWNW700 ne s'allume pas. Que faire ?

Vérifiez que la barre de son est correctement branchée à une prise électrique fonctionnelle. Essayez également de réinitialiser l'appareil en débranchant le câble d'alimentation pendant 10 secondes.

Comment régler les niveaux de basses de ma barre de son SAMSUNG HWNW700 ?

Vous pouvez ajuster les niveaux de basses à l'aide de la télécommande en accédant au menu des paramètres audio et en modifiant le niveau de basses selon vos préférences.

Est-ce que la barre de son SAMSUNG HWNW700 prend en charge le Bluetooth ?

Oui, la barre de son SAMSUNG HWNW700 prend en charge le Bluetooth. Vous pouvez l'associer à votre appareil en activant le mode Bluetooth et en sélectionnant la barre de son dans la liste des appareils disponibles.

Comment résoudre les problèmes de connexion Bluetooth avec ma barre de son SAMSUNG HWNW700 ?

Assurez-vous que votre appareil est à portée et que le Bluetooth est activé. Si le problème persiste, essayez de déconnecter d'autres appareils déjà connectés ou réinitialisez la barre de son.

La barre de son SAMSUNG HWNW700 produit un son faible. Que faire ?

Vérifiez le volume de la barre de son et celui de la télévision. Assurez-vous également que tous les câbles sont correctement connectés et que les paramètres audio de la télévision sont optimaux.

MODE D'EMPLOI HWNW700 SAMSUNG

	ATTENTION
	RISQUE DE CHOC ÉLECTRIQUE. NE PAS OUVRIR
	Ce symbole indique que ce produit est alimenté par haute tension. Il est dangereux de toucher la moindre pièce située à l'intérieur de ce produit.
	Ce symbole indique qu'une documentation importante relative au fonctionnement et à l'entretien est fournie avec le produit.
	Produit de classe II : ce symbole indique qu'aucun branchement de sécurité à la terre (prise de terre) n'est requis.
	Tension CA : ce symbole indique que la tension nominale indiquée par le symbole est une tension CA.
	Tension CC : ce symbole indique que la tension nominale indiquée par le symbole est une tension CC.
	Mise en garde, Consulter le mode d'emploi : ce symbole avertit l'utilisateur qu'il doit consulter le manuel d'utilisation pour en savoir plus sur les informations relatives à la sécurité.

ATTENTION

AVERTISSEMENT

- Afin de diminuer les risques d'incendie ou de choc électrique, n'exposez pas cet appareil à la pluie ou à l'humidité.

ATTENTION

- POUR PRÉVENIR LES CHOCS ÉLECTRIQUES, BRANCHEZ LA FICHE AU FOND, EN PRENANT SOIN D'INSÉRER LA TIGE LARGE DANS LA FENTE LARGE.

- Cet appareil doit toujours être branché à une prise terre.

- Pour déconnecter l'appareil du circuit principal, la prise doit être débranchée de la prise principale ; il est de ce fait nécessaire que la prise principale soit facile d'accès.

- Évitez toute projection d'eau sur l'appareil. Ne posez jamais d'objet contenant un liquide (ex : un vase) dessus.

- Pour éteindre complètement l'appareil, vous devez retirer le cordon d'alimentation de la prise murale. Par conséquent, le cordon d'alimentation doit être facilement accessible à tout moment.

PRÉCAUTIONS

1. Vérifiez que l'alimentation électrique CA de votre domicile respecte les conditions en matière d'alimentation répertoriées sur l'étiquette d'identification située au bas de votre produit. Posez votre produit à plat sur un meuble stable en veillant à laisser un espace de 7 à 10 cm autour de l'appareil afin d'assurer une ventilation correcte de celui-ci. Faites attention à ne pas obstruer les orifices de ventilation. Ne posez pas l'ensemble sur un amplificateur ou un autre appareil susceptible de chauffer. Cet ensemble est conçu pour une utilisation en continu. Pour entièrement éteindre l'appareil, débranchez la fiche CA de la prise murale. Débranchez l'appareil si vous envisagez de ne pas l'utiliser durant une longue période.
2. En cas d'orage, débranchez la fiche de l'appareil de la prise murale. Les surtensions occasionnées par l'orage pourraient endommager votre appareil.
3. N'exposez pas l'ensemble aux rayons directs du soleil ou à toute autre source de chaleur. Ceci pourrait entraîner une surchauffe et un dysfonctionnement de l'appareil.

4. Protégez le produit de l'humidité (comme les vases) et d'une chaleur excessive (comme une cheminée) ou de tout équipement capable de créer des champs magnétiques ou électriques. Débranchez le câble d'alimentation en cas de dysfonctionnement. Votre produit n'est pas prévu pour un usage industriel. Ce produit ne peut être utilisé qu'à des fins personnelles. Une condensation peut se former si le produit ou un disque a été stocké à basse température. Si vous devez transporter l'ensemble pendant l'hiver, attendez environ 2 heures que l'appareil ait atteint la température de la pièce avant de l'utiliser.

5. Les piles utilisées dans ce produit peuvent contenir des produits ch miques dangereux pour l'environnement. Ne jetez pas les piles dans votre poubelle habituelle. Ne vous débarrassez pas des piles en les faisant brûler. Ne court-circuitez pas, ne désassemblez pas ni ne faites pas surchauffer les batteries. Le remplacement incorrect de la batterie entraîne un risque d'explosion. Ne la remplacez que par une batterie du même type.

À PROPOS DE CE MANUEL

Le manuel d'utilisateur est composé de deux parties : ce MANUEL D'UTILISATEUR sur papier et un MANUEL COMPLET détaillé à télécharger.

MANUEL D'UTILISATEUR

Consultez ce manuel pour en savoir plus sur les consignes de sécurité, l'installation du produit, les connexions et les spécifications du produit.

Vous pouvez accéder au MANUEL COMPLET sur le centre d'assistance clientèle en ligne de Samsung ou en scannant le code QR. Pour consulter le manuel sur votre PC ou appareil mobile, téléchargez-le au format document depuis le site Web de Samsung. (http://www.samsung.com/support)

La conception, les spécifications et l'écran de l'application sont soumis à modification sans avis préalable.

SOMMAIRE

01 Contrôle des Composants 6

Insertion des piles avant l'utilisation de la télécommande (Piles AA X 2) ____ 6

02 Présentation du Produit 7

Panneau avant / Panneau inférieur de la Soundbar 7

Panneau arrière de la Soundbar 8

03 Connexion de la Soundbar 9

Connexion de l'alimentation électrique ____ 9

04 Connexion à un Téléviseur 10

Connexion à l'aide d'un câble optique ____ 10

Connexion sans fil 11

- Connexion à un téléviseur via Bluetooth 11

- Connexion via Wi-Fi 13

05 Connexion à un Appareil Externe 15

Connexion à l'aide d'un câble Optique 15

06 Connexion à un Appareil Mobile 16

Connexion via Bluetooth 16

Connexion via Wi-Fi (Réseau sans fil) 19

07 Connexion de la Soundbar à un SWA-9000S

(Vendue séparément) 21

08 Connexion de la Soundbar à un SWA-W700

(Vendue séparément) 24

09 Connexion d'un produit Amazon 27

Connector et utiliser un produit Amazon (Amazon Echo) 27

Utilisez les commandes vocales pour contrôler la Soundbar ____ 29

10 Utilisation de la télécommande 30

Comment utiliser la télécommande ____ 30

Réglage du volume de la Soundbar avec une télécommande de téléviseur 33

Utilisation des touches dissimulées (Touches avec plus d'une fonction) ____ 34

Spécifications de sortie pour les différents modes d'effets sonores ____ 34

11 Installation du Support Mural 35

Précautions d'installation ____ 35

Composants de fixation au mur ____ 35

12 Mise à jour du Logiciel 39

13 Dépannage 40

14 Licence 41

15 Avis de Licence Libre 41

16 Remarque Importante à Propos du Service 41

17 Spécifications et Guide 42

Spécifications 42

01 CONTRÔLE DES COMPOSANTS

• Pour plus d'informations sur l'alimentation et la consommation électriques, reportez-vous à l'étiquette collée sur le produit. (Étiquette : Bas de l'Unité Principale Soundbar)
• Pour les composants de fixation murale de la Soundbar, consultez la page 35.
• Pour acheter des composants supplémentaires ou des câbles optionnels, contactez un Centre de service Samsung ou le Service client de Samsung.
• Cette Soundbar est destinée au montage mural uniquement.
• Utilisez la Vis de fixation de la clé électronique pour fixer le support de la clé électronique lors de la connexion de la Soundbar au kit d'enceintes arrière sans fil (SWA-9000S) ou au subwoofer sans fil (SWA-W700) (vendus séparément).
• L'aspect des accessoires peut légèrement différer des illustrations ci-dessus.

Insertion des piles avant l'utilisation de la télécommande (Piles AA X 2)

Faites glisser le couvercle des piles dans la direction de la flèche jusqu'à ce qu'il soit complètement retiré. Insérez 2 piles AA (1,5 V) orientées de sorte que la polarité soit correcte. Remettez le couvercle en le faisant glisser dans sa position.

Panneau avant / Panneau inférieur de la Soundbar

Placez le produit de sorte que le logo SAMSUNG se trouve sur le dessus. 1 Panneau inférieur 2 3 4

1	AffichageAffiche l'état et le mode actuel du produit.
2	Touche (Alimentation)Allume et éteint l'appareil.
3	Touche (Volume)Règle le volume.Une fois ajusté, le niveau de volume apparaît sur l'affichage avant de la Soundbar.
4	Touche (Source)Sélectionne le mode d'entrée de la source.
	Mode d'entrée Affichage
	Entrée numérique optique D.IN
	Mode Wi-Fi WIFI
	Mode BLUETOOTH BT
	Pour activer le mode «BT PAIRING», changez la source au mode «BT», puis appuyez et maintenez enfoncée la touche sur le panneau inférieur pendant plus de 5 secondes.

• Lorsque vous branchez le cordon CA, la touche Marche/Arrêt fonctionne pendant 4 à 6 secondes.
• Lorsque vous mettez l'unité sous tension, il faut compter 4 ou 5 secondes de retard avant le déclenchement du son.
• Si vous souhaitez bénéficier du son du Soundbar uniquement, vous devrez éteindre les enceintes du téléviseur depuis le menu Audio Setup de votre téléviseur. Reportezvous au manuel fourni avec votre téléviseur.

Panneau arrière de la Soundbar

DIGITAL AUDIO IN (OPTICAL) WIRELESS DC 23V 4 5 NETWORK ID SET (WOOFER/REAR)

1	DIGITAL AUDIO IN (OPTICAL)Permet de connecter la sortie numérique (optique) d'un appareil externe.
2	WIRELESSFixez la clé électronique qui connecte sans fil la Soundbar aux enceintes surround et à un subwoofer.(L'enceinte surround, le subwoofer et la clé électronique sont vendus séparément.)La prise jack WIRELESS n'est pas compatible avec USB.La disponibilité des subwoofers varie selon la zone. Vérifiez la disponibilité sur le site http://www.samsung.com/support.
3	DC 23V (Entrée d'alimentation électrique)Permet de connecter l'adaptateur CA/CC.
4	NETWORKAppuyez pour connecter un réseau sans fil (Wi-Fi) via l'application SmartThings.
5	ID SET (WOOFER/REAR)Appuyez pour connecter sans fil la Soundbar aux enceintes surround et au subwoofer.Appuyez et maintenez enfoncée la touche Haut sur la télécommande pendant 5 secondes pour terminer ID SET.

• Lorsque vous débranchez le câble d'alimentation de l'adaptateur d'alimentation CA/CC d'une prise de courant murale, retirez la fiche. Ne tirez pas le câble.
• Ne branchez pas cette unité ou d'autres composants à une prise CA tant que toutes les connexions entre les composants ne sont pas terminées.

03 CONNEXION DE LA SOUNDBAR

Connexion de l'alimentation électrique

Utilisez les composants d'alimentation ( ①, ②) pour connecter la Soundbar à une prise électrique dans l'ordre suivant :

① Branchez le câble de sortie d'alimentation sur l'adaptateur secteur, puis à la Soundbar.
2 Connectez le cordon d'alimentation à la prise murale.

Reportez-vous aux illustrations ci-dessous.

- Pour plus d'informations sur l'alimentation et la consommation électriques requises, reportez-vous à l'étiquette collée sur le produit. (Étiquette : Partie inférieure de l'unité principale Soundbar)

- Veillez à poser l'adaptateur CA/CC à plat sur une table ou sur le sol. Si l'adaptateur CA/CC pend et que l'entrée du cordon CA est située face vers le haut, de l'eau ou d'autres substances étrangères risquent de pénétrer dans l'adaptateur et d'entraîner des dysfonctionnements.

04 CONNEXION À UN TÉLÉVISEUR

Écoutez le son du téléviseur depuis la Soundbar via des connexions câblées ou sans fil.

• Lorsque la Soundbar est connectée à un téléviseur Samsung TV sélectionné, la Soundbar peut être contrôlée à l'aide de la télécommande du téléviseur.
• Cette fonction est prise en charge par les téléviseurs Samsung Smart TV sortis en 2017 et ultérieurement, et qui prennent en charge le Bluetooth lorsque vous connectez la Soundbar au téléviseur à l'aide d'un câble optique.
• Cette fonction vous permet également d'utiliser le menu du téléviseur pour ajuster le champ sonore et de nombreux réglages ainsi que le volume et la coupure du son.

Connexion à l'aide d'un câble optique

Lorsque les signaux de diffusion sont Dolby Digital et le réglage «Format audio de sortie numérique» est PCM sur votre téléviseur, il est recommandé de modifier le réglage sur Dolby Digital. Une fois le réglage modifié, vous pouvez profiter d'une meilleure qualité sonore. (Le menu peut varier selon le fabricant du téléviseur.)

1. Raccordez la prise DIGITAL AUDIO IN (OPTICAL) de la Soundbar à la prise OPTICAL OUT du téléviseur à l'aide d'un câble optique (non fourni) numérique.
2. Appuyez sur la touche 📋 sur le panneau inférieur ou la télécommande puis sélectionnez le mode «D.IN».

Auto Power Link

Le Auto Power Link active la Soundbar lorsque le téléviseur est mis sous tension.

1. Raccordez la Soundbar au téléviseur à l'aide d'un câble optique (non fourni) numérique.

2. Appuyez sur la touche Gauche de la télécommande (le point bleu sur l'illustration à droite) pendant 5 secondes pour activer ou désactiver le Auto Power Link.

- Par défaut, le Auto Power Link est réglé sur ON. (Pour désactiver cette fonction, maintenez enfoncée la touche Gauche sur la télécommande pendant 5 secondes).

- Selon l'appareil connecté, il se peut que le Auto Power Link ne fonctionne pas.

- Cette fonction est disponible uniquement en mode «D.IN».

Connexion à un téléviseur via Bluetooth

Lorsqu'un téléviseur est connecté à l'aide de Bluetooth, vous pouvez écouter le son stéréo sans tracas de câblage.

- Seul un téléviseur à la fois peut être connecté.

TV ... Bluetooth Partie inférieure de la Soundbar OU

Connexion initiale

1. Appuyez sur la touche 🎨 sur la télécommande pour passer au mode «BT PAIRING».

(OU)

a. Appuyez sur la touche 📋 sur le panneau inférieur puis sélectionnez «BT». «BT» passe automatiquement à «BT READY» en quelques secondes si aucun appareil Bluetooth n'est connecté à la Soundbar.
b. Lorsque «BT READY» apparaît, appuyez et maintenez enfoncée la touche sur le panneau inférieur de la Soundbar pendant plus de 5 secondes pour afficher «BT PAIRING».

1. Sélectionnez le mode Bluetooth sur le téléviseur. (Pour plus d'informations, reportez-vous au manuel du téléviseur.)

2. Sélectionnez «[AV] Samsung Soundbar NWxxx» dans la liste sur l'écran du téléviseur. Une Soundbar disponible est indiquée «Need Pairing» ou «Paired» dans la liste des appareils Bluetooth sur le téléviseur. Pour connecter la Soundbar, sélectionnez le message et établissez la connexion.

- Lorsque le téléviseur est connecté, [Nom du téléviseur]→ «BT» apparaît sur l'affichage avant de la Soundbar.

1. Vous pouvez maintenant entendre le son du téléviseur depuis la Soundbar.

Si la connexion de l'appareil échoue

• Si la liste de Soundbar connectées précédemment (par ex. «[AV] Samsung Soundbar NWxxx» apparaît dans la liste, supprimez-la.
• Ensuite, répétez les étapes 1 à 3.

REMARQUE

- Après avoir connecté la Soundbar au téléviseur pour la première fois, utilisez le mode «BT READY» pour la reconnexion.

Déconnexion de la Soundbar à partir du téléviseur

Appuyez sur la touche sur le panneau inférieur ou la télécommande puis passez à n'importe quel mode sauf «BT».

• La déconnexion prend du temps parce que le téléviseur doit recevoir une réponse de la Soundbar. (Le temps requis peut varier selon le modèle de téléviseur.)
• Pour annuler la connexion Bluetooth automatique entre la Soundbar et le téléviseur, appuyez sur la touche ▶ sur la télécommande pendant 5 secondes avec la Soundbar en mode «BT READY». (Commutez Activé → Désactivé)

Quelle est la différence entre BT READY et BT PAIRING ?

• BT READY : Dans ce mode, vous pouvez rechercher les téléviseurs connectés précédemment ou connecter un appareil mobile connecté précédemment à la Soundbar.
• BT PAIRING : Dans ce mode, vous pouvez connecter un nouvel appareil à la Soundbar. (Appuyez sur la touche 📣 sur la télécommande, ou appuyez et maintenez enfoncée la touche 📣 sur la partie inférieure de la Soundbar pendant plus de 5 secondes lorsque la Soundbar est en mode «BT».)

REMARQUES

• Si un code PIN est demandé lors de la connexion d'un appareil Bluetooth, saisissez <0000>.
• En mode de connexion Bluetooth, la connexion Bluetooth sera perdue si la distance entre la Soundbar et l'appareil Bluetooth dépasse 10 m.
• La Soundbar s'éteint automatiquement après 5 minutes en état Prêt.

• Il se peut que la Soundbar ne puisse pas effectuer correctement la recherche Bluetooth ou la connexion dans les circonstances suivantes:

• En cas de champ électrique puissant autour de la Soundbar.

• En cas d'appariement simultané de plusieurs appareils Bluetooth avec la Soundbar.
• Si l'appareil Bluetooth est éteint, non installé, ou présente un dysfonctionnement.

- Les appareils qui génèrent des ondes électromagnétiques doivent être conservés à distance de l'unité principale Soundbar - par ex. des micro-ondes, des appareils LAN sans fil, etc.

Liste de contrôle pré-connexion

1. Vérifiez que votre Samsung Smart TV est un modèle sorti après 2014. La fonction est compatible uniquement avec les téléviseurs Samsung Smart TV sortis après 2014.
2. Assurez-vous que votre Routeur sans fil (Wi-Fi) est prêt et fonctionne.
3. Assurez-vous que le téléviseur est connecté au routeur sans fil (votre réseau Wi-Fi).

TV Partie inférieure de la Soundbar

Étape 1 : Connexion de la Soundbar au Wi-Fi

1. Appuyez sur la touche 📋 sur la partie inférieure de la Soundbar ou sur la télécommande pour sélectionner le mode «WIFI».

- Lorsque vous utilisez des téléviseurs Samsung TV sélectionnés (Téléviseurs Samsung Smart TV sortis de 2016 à 2018 qui prennent en charge le Bluetooth.)

- Si vous sélectionnez le mode «WIFI» lorsque le téléviseur est allumé, l'écran du téléviseur affiche une fenêtre contextuelle donnant des instructions sur comment connecter automatiquement la Soundbar à un routeur sans fil (Wi-Fi). Reportez-vous aux instructions dans la fenêtre contextuelle du téléviseur.

WIFI Partie inférieure de la Soundbar

1. Connectez votre appareil mobile (smartphone, tablette, etc.) au réseau Wi-Fi auquel le téléviseur est connecté.

2. Installez et lancez l'application SmartThings sur votre appareil mobile (smartphone, tablette, etc.).

1. Suivez les instructions dans l'écran des applications sur l'appareil mobile pour connecter la Soundbar à votre réseau Wi-Fi.

Étape 2 : Configuration des réglages sur le téléviseur

- Si le téléviseur est déconnecté du réseau sans fil après avoir modifié la source d'entrée de la Soundbar, utilisez le menu du téléviseur pour reconnecter le téléviseur au réseau.

Pour les téléviseurs sortis en 2018

Accueil (☐) → Paramètres (☐) → Son → Sortie son → [AV] Samsung Soundbar NWxxx (Wi-Fi)

Pour les téléviseurs sortis en 2017

Accueil (☐) → Paramètres (☐) → Son → Sortie son → [AV] Samsung Soundbar NWxxx (Wi-Fi)

Pour les téléviseurs sortis en 2016

Accueil ( ⓗ ) → Paramètres ( ⚙ ) → Son → Sélect hautparleur → [AV] Samsung Soundbar NWxxx (Wi-Fi)

Pour les téléviseurs sortis en 2015

Menu → Son → Liste des haut-parleurs

Pour les téléviseurs sortis en 2014

Menu → Son → Paramètres haut-parleur → Multiroom Link - Paramètres

REMARQUES

• Le téléviseur et la Soundbar doivent être connectés au même réseau sans fil (Wi-Fi).
• Si votre réseau sans fil (Wi-Fi) utilise un canal DFS, vous ne pourrez pas établir de connexion Wi-Fi entre le téléviseur et la Soundbar. Contactez votre fournisseur de service Internet pour plus de détails.
• Si la connexion Wi-Fi 5 GHz n'est pas bonne, utilisez la bande passante de 2,4 GHz.
• Les menus pouvant varier selon l'année de fabrication, reportez-vous au manuel de votre téléviseur.

05 CONNEXION À UN APPAREIL EXTERNE

Raccordez un appareil externe via un réseau câblé ou sans fil pour écouter le son de l'appareil externe via la Soundbar.

Connexion à l'aide d'un câble Optique

1. Raccordez DIGITAL AUDIO IN (OPTICAL) de l'unité principale à la prise OPTICAL OUT de l'appareil source à l'aide d'un câble optique (non fourni) numérique.
2. Sélectionnez le mode «D.IN» en appuyant sur la touche 📄 sur le panneau inférieur ou sur la télécommande.

06 CONNEXION À UN APPAREIL MOBILE

Connexion via Bluetooth

Lorsqu'un appareil est connecté à l'aide de Bluetooth, vous pouvez écouter le son stéréo sans tracas de câblage.

- Vous ne pouvez pas connecter plus d'un appareil Bluetooth en même temps.

Appareil Bluetooth Partie inférieure de la Soundbar OU

Connexion initiale

1. Appuyez sur la touche 🚪️ sur la télécommande pour passer au mode «BT PAIRING».

(OU)

a. Appuyez sur la touche 📋 sur le panneau inférieur puis sélectionnez «BT».
«BT» passe automatiquement à «BT READY» en quelques secondes si aucun appareil Bluetooth n'est connecté à la Soundbar.
b. Lorsque «BT READY» apparaît, appuyez et maintenez enfoncée la touche sur le panneau inférieur de la Soundbar pendant plus de 5 secondes pour afficher «BT PAIRING».

1. Sélectionnez «[AV] Samsung Soundbar NWxxx» dans la liste.

- Lorsqu'une Soundbar est connectée à l'appareil Bluetooth, [Nom de l'appareil Bluetooth] → «BT» apparaît sur l'affichage avant.

1. Lisez des fichiers musicaux à partir de l'appareil, connecté via Bluetooth, via la Soundbar.

Si la connexion de l'appareil échoue

- Si la liste de Soundbar connectées précédemment (par ex. «[AV] Samsung Soundbar NWxxx» apparaît dans la liste, supprimez-la.

- Ensuite, répétez les étapes 1 et 2.

REMARQUE

- Après avoir connecté la Soundbar au appareil mobile pour la première fois, utilisez le mode «BT READY» pour la reconnexion.

Quelle est la différence entre BT READY et BT PAIRING ?

• BT READY : Dans ce mode, vous pouvez rechercher les téléviseurs connectés précédemment ou connecter un appareil mobile connecté précédemment à la Soundbar.
• BT PAIRING : Dans ce mode, vous pouvez connecter un nouvel appareil à la Soundbar. (Appuyez sur la touche 📣 sur la télécommande, ou appuyez et maintenez enfoncée la touche 📣 sur la partie inférieure de la Soundbar pendant plus de 5 secondes lorsque la Soundbar est en mode «BT».)

REMARQUES

• Si un code PIN est demandé lors de la connexion d'un appareil Bluetooth, saisissez <0000>.
• En mode de connexion Bluetooth, la connexion Bluetooth sera perdue si la distance entre la Soundbar et l'appareil Bluetooth dépasse 10 m.
• La Soundbar s'éteint automatiquement après 5 minutes en état Prêt.

- Il se peut que la Soundbar ne puisse pas effectuer correctement la recherche Bluetooth ou la connexion dans les circonstances suivantes:

• En cas de champ électrique puissant autour de la Soundbar.
• En cas d'appariement simultané de plusieurs appareils Bluetooth avec la Soundbar.
• Si l'appareil Bluetooth est éteint, non installé, ou présente un dysfonctionnement.

- Les appareils qui génèrent des ondes électromagnétiques doivent être conservés à distance de l'unité principale Soundbar - par ex. des micro-ondes, des appareils LAN sans fil, etc.

- Le Soundbar prend en charge les données SBC (44,1 kHz, 48 kHz).

- Effectuez uniquement la connexion à un périphérique Bluetooth qui prend en charge la fonction A2DP (AV).

- Vous ne pouvez pas connecter le Soundbar à un périphérique Bluetooth qui prend en charge uniquement la fonction HF (Hands Free).

- Lorsque vous avez apparié la barre audio à un périphérique Bluetooth, sélectionner «[AV] Samsung Soundbar NWxxx» parmi la liste des périphériques connectés à ce périphérique placera automatiquement la barre audio en mode «BT».

- Disponible uniquement si le Soundbar est listé dans les périphériques appariés du périphérique Bluetooth. (Le périphérique Bluetooth et le Soundbar doivent être appariés au préalable au moins une fois)

- Le Soundbar apparaîtra dans la liste des périphériques recherchés du périphérique Bluetooth uniquement lorsque le Soundbar affiche «BT READY».

- La Soundbar ne peut pas être appariée à un autre appareil Bluetooth si elle est déjà en mode Bluetooth et appariée à un appareil Bluetooth.

Déconnexion de l'appareil Bluetooth d'une Soundbar

Vous pouvez déconnecter le périphérique Bluetooth du système Soundbar. Pour les instructions, reportez-vous au manuel d'utilisation de ce périphérique.

• Le système Soundbar sera déconnecté.
• Lorsque la Soundbar est déconnectée de l'appareil Bluetooth, la Soundbar affichera «BT DISCONNECTED» sur l'affichage avant.

Déconnexion de la Soundbar à partir de l'appareil Bluetooth

Appuyez sur la touche sur le panneau inférieur ou sur la télécommande et puis passez à n'importe quel mode sauf «BT».

• La déconnexion prend du temps parce que l'appareil Bluetooth doit recevoir une réponse de la Soundbar. (La durée de déconnexion peut varier selon l'appareil Bluetooth)
• Lorsque la Soundbar est déconnectée de l'appareil Bluetooth, la Soundbar affichera «BT DISCONNECTED» sur l'affichage avant.

REMARQUES

• En mode Bluetooth, la connexion sera perdue si la distance entre le système Soundbar et le périphérique Bluetooth dépasse 10 m.
  – Le système Soundbar s'éteint après 5 minutes en état Prêt.

À propos du Bluetooth

Le système Bluetooth est une technologie qui permet de connecter facilement entre eux des périphériques compatibles Bluetooth à l'aide d'une liaison sans fil courte distance.

• Ce périphérique Bluetooth peut générer du bruit ou créer des dysfonctionnements en fonction des conditions d'utilisation lorsque:
• Une partie du corps de l'appareil est en contact avec le système de réception/transmission du périphérique Bluetooth ou du système Soundbar.
• Il est soumis à des variations électriques provenant d'obstructions provoquées par un mur, un coin ou des cloisonnements de bureaux.
• Il est exposé à des interférences électriques provenant d'appareils utilisant la même bande de fréquences (exemple : équipements médicaux, fours à micro-ondes et réseaux LAN sans fil).

- Associer le système Soundbar et le périphérique Bluetooth tout en maintenant une faible distance.

- Plus la distance est grande entre l'Soundbar et le périphérique Bluetooth, plus la qualité de la transmission se dégrade. Si la distance excède la plage opérationnelle Bluetooth, la connexion est perdue.

- Dans les zones où la réception est faible, la connexion Bluetooth peut ne pas fonctionner correctement.

- La connexion Bluetooth ne fonctionne que lorsqu'elle est proche de l'appareil. La connexion s'interrompt automatiquement lorsque cette plage est dépassée. Même si la distance est respectée, il est possible que la qualité sonore soit détériorée par des obstacles (ex. : murs, portes).

- Cet appareil sans fil peut causer des interférences électriques lors de son fonctionnement.

Connexion via Wi-Fi (Réseau sans fil)

• Connectez une seule Soundbar au Wi-Fi pour accéder à de nombreux services de musique en streaming et radio par Internet. Connectez plusieurs Soundbars au Wi-Fi pour utiliser le mode lecture groupée ou son stéréo.
• Pour connecter une Soundbar à un appareil mobile via un réseau sans fil (Wi-Fi), l'application SmartThings est nécessaire.

Appareil mobile Partie inférieure de la Soundbar

Connexion initiale

1. Appuyez sur la touche 📄 sur la partie inférieure de la Soundbar ou sur la télécommande pour sélectionner le mode «WIFI».

WIFI Partie inférieure de la Soundbar

1. Installez et lancez l'application SmartThings sur votre appareil mobile (par ex., smartphone ou tablette).

1. Lancez l'application et suivez les instructions à l'écran pour enregistrer (ajouter) votre Soundbar dans l'application.

- Le message contextuel automatique (troisième illustration ci-dessous) peut ne pas être disponible sur certains appareils mobiles.

Dans ce cas, sélectionnez et complétez «Add device» dans le menu de l'application. Votre Soundbar est maintenant ajoutée à l'application.

REMARQUE

- Pour connecter un kit d'enceintes arrière sans fil SWA-9000S supplémentaire (non fourni), déconnectez les enceintes sans fil de la Soundbar pour désactiver le système audio surround. (Si vous connectez les enceintes surround sans déconnecter les enceintes SWA-9000S, le son est diffusé par l'enceinte sans fil Samsung et l'enceinte surround.)

07 CONNEXION DE LA SOUNDBAR À UN SWA-9000S (VENDUE SÉPARÉMENT)

Passez au vrai son surround sans fil en connectant votre kit d'enceintes arrière sans fil Samsung (SWA-9000S - Vendue séparément) à votre Soundbar.

1. Éteignez la Soundbar.

BYE

1. Connectez la clé électronique sans fil au port «WIRELESS» situé sur l'unité principale de la Soundbar.

- Lors de l'insertion de la clé électronique sans fil dans le port sans fil, assurez-vous que le logo «WIRELESS» est tourné vers le haut, comme indiqué sur l'illustration ci-dessous.

REMARQUE

- Si vous avez acheté et souhaitez ajouter un SWA-W700 (subwoofer en option) à votre configuration d'enceintes après avoir ajouté un SWA-9000S :

- Ne retirez pas la clé électronique sans fil que vous avez déjà fixée au port «WIRELESS» de la Soundbar. La clé électronique sans fil fournie avec le SWA-9000S peut être utilisée avec le SWA-W700 (subwoofer en option).

1. Connectez le module de réception sans fil aux deux enceintes surround.

- Les câbles d'enceinte répondent à un code couleur.

1. Branchez le module de réception sans fil puis vérifiez son état de veille.

- Le voyant LED LINK (LED bleue) situé sur le module de réception sans fil clignote. Si la LED ne clignote pas, appuyez sur la touche ID SET au dos du module de réception sans fil avec la pointe d'un stylo pendant 5 à 6 secondes jusqu'à ce que le voyant LED LINK clignote (en bleu). Pour plus d'informations sur la LED, veuillez vous reporter au manuel d'utilisation SWA-9000S.

1. Appuyez et maintenez enfoncée la touche Haut sur la télécommande ou appuyez sur la touche ID SET sur le panneau inférieur pendant au moins 5 secondes.

2. Le message ID SET s'affiche un moment sur l'écran de la Soundbar, avant de disparaître.

3. La Soundbar est automatiquement mise sous tension lorsque ID SET est terminé.

- Si votre Soundbar diffuse de la musique au moment où elle est connectée au SWA-9000S, vous pourriez entendre du bruit provenant du woofer une fois la connexion terminée.

1. Vérifiez que le voyant LED LINK s'éclaire en bleu en continu (connexion établie).

STANDARD LINK LINK Allumé en bleu

Le voyant LED LINK arrête de clignoter et s'éclaire en bleu en continu lorsqu'une connexion est établie entre la Soundbar et le module de réception sans fil.

1. Si le SWA-9000S n'est pas connecté, répétez la procédure de l'étape 4.

REMARQUES

• Ne branchez pas le cordon d'alimentation de ce produit ou votre téléviseur à une prise de courant murale tant que toutes les connexions entre les composants ne sont pas terminées.
• Avant de déplacer ou d'installer ce produit, assurez-vous de le mettre hors tension et de débrancher le cordon d'alimentation.
• La distance de transmission maximale du signal sans fil de l'unité principale est d'environ 10 mètres, mais peut varier en fonction de votre environnement d'exploitation. Si un mur en béton armé ou métallique se trouve entre l'unité principale et le subwoofer sans fil, le système risque de ne pas fonctionner du tout, car le signal sans fil ne peut pas passer à travers le métal.

PRECAUTIONS

• Les antennes de réception sans fil sont intégrées au subwoofer sans fil. Gardez les unités à l'abri de l'eau et de l'humidité.
• Pour des performances d'écoute optimales, assurez-vous que la zone autour de l'emplacement du subwoofer sans fil et du module de réception sans fil (Vendue séparément) ne présente pas d'obstacles.

08 CONNEXION DE LA SOUNDBAR À UN SWA-W700 (VENDUE SÉPARÉMENT)

1. Éteignez la Soundbar avec la télécommande de la Soundbar ou en appuyant sur la touche 📍 sur la Soundbar principale.

BYE

1. Connectez la clé électronique sans fil au port «WIRELESS» situé sur l'unité principale de la Soundbar.

- Lors de l'insertion de la clé électronique sans fil dans le support, assurez-vous que le logo «WIRELESS» est tourné vers le haut, comme indiqué sur l'illustration ci-dessous.

• Si vous avez acheté et souhaitez ajouter un SWA-9000S (kit d'enceintes arrière sans fil) à votre configuration d'enceintes après avoir ajouté un SWA-W700, ne retirez pas la clé électronique sans fil que vous avez déjà fixée au port «WIRELESS» de la Soundbar.

• La clé électronique sans fil fournie avec le SWA-W700 peut être utilisée avec le kit d'enceintes arrière sans fil en option.

• Branchez le subwoofer sans fil puis vérifiez son état de veille.

- Branchez le cordon d'alimentation du subwoofer sans fil à une prise électrique et dans le subwoofer sans fil pour allumer le subwoofer sans fil. Le voyant LED LINK (LED bleue) sur le subwoofer sans fil clignote. Si le voyant LED ne clignote pas, appuyez sur le bouton ID SET au bas du subwoofer sans fil avec la pointe d'un stylo pendant 5 à 6 secondes jusqu'à ce que le voyant LED LINK clignote (en bleu). Pour plus d'informations sur le voyant LED, veuillez vous reporter au manuel d'utilisation SWA-W700.

• L'unité principale est lourde. Faites attention de ne pas vous pincer les doigts lorsque vous appuyez sur la touche ID SET ou lorsque vous connectez le cordon d'alimentation au bas de l'unité.
• La partie supérieure du subwoofer est sujette aux rayures. Manipulez-le avec précaution.

Unité d'enceinte

Arrière du subwoofer sans fil

N'exercez pas de pression et ne donnez aucun coup à l'unité d'enceinte à l'arrière de l'appareil. Vous risquez de déformer ou d'endommager l'enceinte.

1. Appuyez et maintenez enfoncée la touche Haut sur la télécommande ou appuyez sur la touche ID SET sur le panneau inférieur pendant au moins 5 secondes.

• Le message ID SET s'affiche un moment sur l'écran de la Soundbar avant de disparaître
- La Soundbar est automatiquement mise sous tension lorsque ID SET est terminé.

1. Vérifiez que le voyant LED LINK s'éclaire en bleu en continu (connexion établie).

SAMSUNG Cesse de clignoter. Reste allumé en bleu.

Avant du subwoofer sans fil

Le voyant LED LINK arrête de clignoter et s'éclaire en bleu en continu lorsqu'une connexion est établie entre la Soundbar et le subwoofer sans fil.

REMARQUES

• Ne branchez pas le cordon d'alimentation de ce produit ou votre téléviseur à une prise de courant murale tant que toutes les connexions entre les composants ne sont pas terminées.
• Avant de déplacer ou d'installer ce produit, assurez-vous de le mettre hors tension et de débrancher le cordon d'alimentation.
• La distance de transmission maximale du signal sans fil de l'unité principale est d'environ 10 mètres, mais peut varier en fonction de votre environnement d'exploitation. Si un mur en béton armé ou métallique se trouve entre l'unité principale et le subwoofer sans fil, le système risque de ne pas fonctionner du tout, car le signal sans fil ne peut pas passer à travers le métal.

PRECAUTIONS

• Les antennes de réception sans fil sont intégrées au subwoofer sans fil. Gardez les unités à l'abri de l'eau et de l'humidité.
• Pour des performances d'écoute optimales, assurez-vous que la zone autour de l'emplacement du subwoofer sans fil et du module de réception sans fil (Vendue séparément) ne présente pas d'obstacles.

09 CONNEXION D'UN PRODUIT AMAZON

• Cette fonction peut ne pas être disponible dans certains pays.
• Ce service est fourni par Amazon et peut être interrompu à tout moment, Samsung n'assume pas la responsabilité de la disponibilité du service.

Connector et utiliser un produit Amazon (Amazon Echo)

Utilisez un produit Amazon Echo pour contrôler votre Soundbar et profiter des services de musique fournis par Amazon Echo.

REMARQUE

- Vérifiez que la Soundbar est connectée au Wi-Fi. (Reportez-vous à «Connexion via Wi-Fi (Réseau sans fil)»)

1. Dans l'application SmartThings, changez le nom de votre Soundbar par un nom pouvant être reconnu par votre périphérique Amazon.

(exemple : Samsung, Soundbar, salon, pièce familiale, chambre à coucher, bureau, etc.)

ATTENTION

- Les périphériques Amazon peuvent ne pas reconnaître les noms contenant des éléments tels que des caractères spéciaux.

1. Dans l'application Alexa, recherchez «Samsung Wireless Audio» dans Skills Skills et sélectionnez «ENABLE».

- Ignorez cette étape si vous avez déjà configuré les Skills.

1. Dans l'application Alexa, appuyez sur «Smart Home → Devices → Discover» pour terminer la connexion.

Utilisez les commandes vocales pour contrôler la Soundbar

- Le service Amazon Echo que vous pouvez utiliser avec votre Soundbar est limité à la musique. D'autres services fournis par Amazon Echo, tels que les actualités et la météo, peuvent être consultés uniquement sur votre produit Amazon Echo.

Déclencheur + Commande + Nom du haut-parleur

Utilisez le nom d'enceinte que vous avez modifié dans l'application SmartThings. (Reportez-vous à «Connector et utiliser un produit Amazon (Amazon Echo)»)

Action Commande vocale
Pour rechercher un périphérique audio ajouté au compteSmartThingsconnecté au compte Amazon Alexa	«Alexa Découvrir les périphériques»

* Pour utiliser les commandes vocales pour la Soundbar appelée «Salon»

Action Commande vocale
Pour régler le volume sur 5 «Alexa Régler le volume sur 5 dans le salon»
Pour augmenter le volume «Alexa Augmenter le volume dans le salon»
Pour couper le son «Alexa Couper le son dans le salon»
Pour écouter la station de radio nommée KISS FM	«Alexa Lire Kiss FM dans le salon»
Pour lire le morceau suivant «Alexa Morceau suivant dans le salon»
Pour arrêter l’audio «Alexa Arrêter dans le salon»
Pour activer l’audio «Alexa Activer dans le salon»
Pour désactiver l’audio «Alexa Désactiver dans le salon»
Pour modifier la source d’entrée «Alexa Activer le Bluetooth dans le salon»

10 UTILISATION DE LA TÉLÉCOMMANDE

Comment utiliser la télécommande

1 2 PAIR 5 6 7 3 SOUND MODE 8 4 9 VOLBASS 10 SOUNDBAR SAMSUNG

1	Alimentation	Allume et éteint la Soundbar.
2	Source	Appuyez pour sélectionner une source connectée à la Soundbar.Fonction Auto Power DownL'appareil s'éteint automatiquement dans les situations suivantes.- Mode D.IN / WIFI / BT : S'il n'y a pas de signal audio pendant 5 minutes.
3	Coupure de son	Appuyez sur la touche pour couper le son.Appuyez de nouveau sur cette touche pour activer le son.
4	SOUND MODE	Vous pouvez sélectionner l'effet sonore souhaité en choisissant parmi STANDARD, SURROUND ou SMART.Sélectionnez le mode «STANDARD» si vous voulez profiter du son d'origine.Mode SMARTOptimise automatiquement les effets sonores et les adapte à la scène en cours de lecture.

5	BluetoothPAIR	Appuyez sur la touche [IMAGE]. «BT PAIRING» s'affiche sur l'écran de la Soundbar. Vous pouvez connecter la Soundbar à un nouvel appareil Bluetooth dans ce mode en sélectionnant la Soundbar dans la liste de recherche d'appareils Bluetooth.
6	Lecture / Pause (BT/Wi-Fi)	Appuyez sur la touche [IMAGE] pour mettre le fichier musical temporairement en pause. Si vous appuyez à nouveau sur la touche, le fichier musical est lu.
7	Haut/Bas/Gauche/Droite	Appuyez sur les zones indiquées pour sélectionner Haut/Bas/Gauche/Droite.Appuyez sur Haut/Bas/Gauche/Droite sur la touche pour sélectionner ou paramétrer les fonctions.RépétitionPour utiliser la fonction de répétition, appuyez sur la touche Haut.Saut de fichier musicalAppuyez sur la touche Droite pour sélectionner le fichier musical suivant. Appuyez sur la touche Gauche pour sélectionner le fichier musical précédent.Auto Power LinkVous pouvez activer ou désactiver la fonction Auto Power Link.- Auto Power Link : Si la Soundbar est connectée au téléviseur par un câble optique numérique, la Soundbar peut s'allumer automatiquement lors de la mise sous tension de votre téléviseur. Appuyez et maintenez enfoncée la touche Gauchependant environ 5 secondes pour basculer le Auto Power Link sur ON et OFF.- Par défaut, la fonction Auto Power Link est réglée sur ON.ID SETAppuyez et maintenez enfoncée la touche Haut pendant 5 secondes pour terminer ID SET (lors de la connexion à un accessoire).
8	Commandesonore	Vous pouvez sélectionner parmi TREBLE, SYNC, REAR LEVEL, ou REAR SPEAKER ON/OFF.Pour ajuster le volume TREBLE, sélectionnez Commande audio → TREBLE, puis utilisez les touches Haut/Bas pour ajuster le volume dans une plage de -6 à +6.Appuyez et maintenez enfoncée la touche [IMAGE] pendant environ 5 secondes pour ajuster le son pour chaque bande de fréquence. 150 Hz, 300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz et 10 KHz peuvent être sélectionnés à l'aide des touches Gauche/Droite et chaque réglage peut être défini entre -6 et +6 à l'aide des touches Haut/Bas.Si l'image et le son ne sont pas synchronisés entre votre téléviseur et la Soundbar, sélectionnez SYNC dans la commande audio, puis réglez le décalage audio, de 0 à 300 millisecondes, à l'aide des touches Haut/Bas.Si les enceintes non fournies sont connectées, sélectionnez REAR LEVEL et utilisez les touches Haut/Bas pour ajuster le volume dans la plage de -6 à +6.La fonction REAR SPEAKER peut être ON/OFF en utilisant les touches Haut/Bas.SYNC n'est pris en charge que dans certaines fonctions.
9	BASS	Appuyez sur les touches haut ou bas pour ajuster le volume BASS dans la plage de -6 à +6. Pour régler le niveau de volume BASS sur 0, appuyez sur la touche.Lorsqu'un subwoofer (non fourni) est connecté, la touche BASS passe à la touche du subwoofer. Appuyez sur les touches haut ou bas pour régler le volume du subwoofer soit sur -12 soit de -6 à +6. Pour régler le niveau de volume du subwoofer sur 0, appuyez sur la touche.

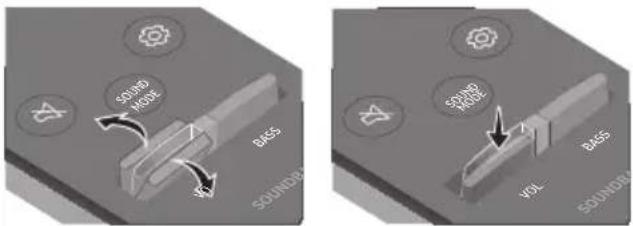

10	VOL	Appuyez sur les touches haut ou bas pour régler le volume.Coupure de sonAppuyez sur la touche VOL pour couper le son. Appuyez de nouveau sur cette touche pour activer le son.

Réglage du volume de la Soundbar avec une télécommande de téléviseur

Si vous avez un téléviseur Samsung, vous pouvez régler le volume de la Soundbar à l'aide de la télécommande IR fournie avec votre téléviseur Samsung.

Utilisez d'abord le menu du téléviseur pour régler le son de votre téléviseur Samsung sur les enceintes externes, puis utilisez votre télécommande Samsung pour contrôler le volume de la Soundbar. Pour plus d'informations, reportez-vous au manuel d'utilisateur du téléviseur. Le mode par défaut de cette fonction est contrôlé par une télécommande de téléviseur Samsung. Si votre téléviseur n'est pas un téléviseur Samsung, suivez les instructions ci-dessous pour changer les réglages de cette fonction.

1. Éteignez la Soundbar.

BYE

1. Si vous ne voulez pas utiliser cette fonction, poussez la touche BASS vers le haut et maintenez-la enfoncée pendant 5 secondes jusqu'à ce que «OFF-TV REMOTE» apparaisse à l'écran.

1. Si vous voulez contrôler la Soundbar avec la télécommande de votre téléviseur, poussez la touche BASS vers le haut et maintenez-la enfoncée pendant 5 secondes jusqu'à ce que «ALL-TV REMOTE» apparaisse à l'écran. Utilisez ensuite le menu de votre téléviseur pour sélectionner les enceintes externes.

1. Si vous voulez restaurer la Soundbar en mode par défaut (contrôlé par une télécommande d'un téléviseur Samsung), poussez la touche BASS vers le haut et maintenez-la enfoncée pendant 5 secondes jusqu'à ce que «SAMSUNG-TV REMOTE» apparaisse à l'écran.

(Mode par défaut) SAMSUNG-TV REMOTE

• Chaque fois que vous poussez la touche BASS vers le haut et la maintenez enfoncée pendant 5 secondes, le mode commute dans l'ordre suivant :
  «SAMSUNG-TV REMOTE» (Mode par défaut) → «OFF-TV REMOTE» → «ALL-TV REMOTE».
• La disponibilité de cette fonction dépend de la télécommande.
• Fabricants prenant en charge cette fonction: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA.

Utilisation des touches dissimulées (Touches avec plus d'une fonction)

Touche dissimuléea		Page de référence
Touche de télécommande Fonction
BASS	Télécommande de votre téléviseur Activer/Désactiver (Veille)	page 33
	Connexion Bluetooth automatique ON/OFF	page 12
Gauche	Auto Power Link ON/OFF	page 31
Haut ID SET page 31
	EQ bande 7 page 32

Spécifications de sortie pour les différents modes d'effets sonores

Effet Entrée		Sortie
		Sans le kit d'enceintes arrière sans fil et le subwoofer	Avec le subwoofer uniquement	Avec le kit d'enceintes arrière sans fil uniquement	Avec le kit d'enceintes arrière sans fil et le subwoofer
STANDARD	2.0 canaux	2.0 canaux 2.1 canaux	2.0 canaux 2.1 canaux	canaux
	5.1 canaux 3.0	canaux 3.1 canaux 5.0 canaux	5.1 canaux
SURROUND	2.0 canaux	3.0 canaux 3.1 canaux	5.0 canaux 5.1 canaux	canaux
	5.1 canaux 3.0	canaux 3.1 canaux 5.0 canaux	5.1 canaux
SMART	2.0 canaux	2.0 canaux 2.1 canaux	2.0 canaux 2.1 canaux	canaux
	5.1 canaux 3.0	canaux 3.1 canaux 5.0 canaux	5.1 canaux

- Le kit d'enceintes arrière sans fil Samsung et le subwoofer sans fil Samsung peuvent être achetés séparément. Pour acheter un kit ou le subwoofer, contactez le vendeur chez qui vous avez acheté la Soundbar.

11 INSTALLATION DU SUPPORT MURAL

Précautions d'installation

• Installez sur un mur vertical uniquement.
• N'installez pas dans un endroit à température élevée ou humide.
• Vérifiez si le mur est suffisamment robuste pour supporter le poids du produit. Sinon, renforcez le mur ou choisissez un autre point d'installation.
• Achetez et utilisez les vis de fixation ou les ancrages appropriés pour le type de mur dont vous disposez (plaque de plâtre, plaque métallique, bois, etc.). Si possible, fixez les vis portantes dans les poteaux.
• Achetez les vis de support mural selon le type et l'épaisseur du mur sur lequel vous souhaitez monter la Soundbar.

- Diamètre: M5

- Longueur: 35 mm ou plus recommandés.

- Connectez les câbles depuis l'unité aux appareils externes avant d'installer la Soundbar sur le mur.

- Assurez-vous que l'unité est éteinte et débranchée avant de l'installer. Sinon, cela pourrait provoquer un choc électrique.

Composants de fixation au mur

• Installez la Soundbar à 5cm ou plus sous votre téléviseur.
• Installez la pièce E avant de monter votre Soundbar au mur.
• Insérez la fiche d'alimentation de l'adaptateur dans la Soundbar avant de monter la Soundbar au mur.
• Utilisez la pièce E pour sécuriser le câble d'alimentation à gauche ou à droite de la Soundbar.

- Utilisez la pièce F pour la fixer au centre de partie inférieure de la Soundbar.

- Vérifiez que le Guide de fixation murale D est à niveau.

3.

- La méthode d'installation illustrée ici est destinée aux murs en béton. Les méthodes d'installation varieront selon le type de mur. Pour l'installation sur cloison sèche, nous recommandons vivement de percer des trous de soutien de vis dans les montants en bois sous-jacents.

Lorsque la Soundbar est connectée à Internet, les mises à jour de logiciel sont automatiques si la Soundbar est éteinte.

- Pour utiliser la fonction de mise à jour automatique, la Soundbar doit être connectée à Internet. La connexion Wi-Fi à la Soundbar prendra fin si le cordon d'alimentation est débranché ou si l'alimentation électrique est coupée. Si l'alimentation électrique est coupée, lorsque l'alimentation est rétablie ou que vous rebranchez le cordon d'alimentation, allumez la Soundbar et reconnectez-la à Internet.

13 DÉPANNAGE

Avant de contacter l'assistance, veuillez lire ce qui suit.

L'unité ne s'allume pas.

Le cordon d'alimentation est-il branché dans la prise murale?

→Branchez la fiche secteur sur la prise.

Une fonction ne répond pas lorsque la touche est enfoncée.

De l'électricité statique est-elle présente dans l'air?

→Débranchez la fiche secteur et rebranchez-la.

Des distorsions sonores se font entendre en mode BT.

→Consultez les sections sur la connexion Bluetooth aux pages 11 et 16.

Aucun son n'est produit.

La fonction de coupure du son est-elle activée ?

→ Appuyez sur la touche pour annuler cette fonction.

Le volume est-il réglé à son minimum ?

→Réglez le volume.

La télécommande ne fonctionne pas.

Les piles sont-elle usées ?

→Remplacez avec des piles neuves.

Est-ce que la distance entre la télécommande et l'unité principale Soundbar est trop grande ?

→Rapprochez la télécommande de l'unité principale Soundbar.

Connexion au téléviseur impossible.

En cas de connexion via un réseau câblé

→Vérifiez que le câble est connecté correctement. (Vérifiez le nom de port pour vous assurer que le câble est connecté au port correct.) (Reportez-vous à la page correspondante concernant la méthode pour chaque connexion.) →Appuyez sur la touche sur le panneau inférieur de la Soundbar ou sur la télécommande pour vérifier que le mode est correct.

En cas de connexion via un réseau sans fil →Connecté via Bluetooth

1. Passez la Soundbar en mode

«BT PAIRING» puis utilisez le téléviseur pour effectuer une nouvelle recherche. (Reportez-vous à la page 11 pour les détails.)

→Connecté via Wi-Fi

1. Vérifiez si le téléviseur est un modèle compatible.

- Seuls les Téléviseurs Samsung Smart sortis après 2014 sont pris en charge.

1. Vérifiez que le téléviseur est connecté au Wi-Fi.

- Si le téléviseur n'est pas connecté au Wi-Fi, utilisez le menu du réseau sur le téléviseur pour établir la connexion. (Reportez-vous au manuel d'utilisation du téléviseur.)

1. Vérifiez que la Soundbar est connectée au Wi-Fi.

- Lorsque la Soundbar est connectée, vous pouvez la trouver dans la liste des enceintes sur votre appareil mobile lorsque vous exécutez l'application SmartThings. Reportez-vous à la page 19 pour les détails.

4. Vérifiez la présence du canal DFS.

- Si votre réseau sans fil (Wi-Fi) utilise un canal DFS, vous ne pouvez pas établir de connexion Wi-Fi entre le téléviseur et la Soundbar. Contactez votre fournisseur de service Internet pour plus de détails.

14 LICENCE

DOLBY

AUDIO

• Le logiciel Spotify Software fait l'objet de licences tierces trouvées ici : www.spotify.com/connect/third-party-licenses.
• Pour en savoir plus sur Spotify Connect, veuillez consulter le site Web www.spotify.com/connect

15 AVIS DE LICENCE LIBRE

Pour obtenir plus d'informations sur les sources libres utilisées dans ce produit, veuillez visiter notre site Web : http://opensource.samsung.com

16 REMARQUE IMPORTANTE À PROPOS DU SERVICE

• Les figures et les illustrations du présent Manuel d'utilisation sont fournies à titre de référence uniquement et peuvent différer de l'apparence du produit réel.
• Des frais supplémentaires pourront vous être facturés dans les cas suivants :
  (a) Vous demandez l'intervention d'un ingénieur, mais il s'avère que l'appareil ne présente aucune anomalie (par ex. vous n'avez pas lu ce Manuel d'utilisation).
  (b) Vous portez l'unité à un centre de réparation, mais il s'avère que celle-ci ne présente aucune défaillance (par ex. vous n'avez pas lu ce Manuel d'utilisation).
• Le montant de ces frais administratifs vous sera notifié avant que tout travail ou toute visite à votre domicile ne soit effectuée).

17 SPÉCIFICATIONS ET GUIDE

Spécifications

Nom du modèle HW-NW700
Poids 6,7 kg
Dimensions(L x H x P) 1220,0 x 140,0 x 53,5 mm
Plage de températures en fonctionnement	+5°C à +35°C
Plage d'humidité en fonctionnement 10 %	~ 75 %
AMPLIFICATEURPuissance de sortie nominale Enceinte de graves x 4, enceinte d'aigus x3, 4 ohms
Formats de lecture pris en charge	LPCM 2ch, Dolby AudioTM(prise en charge de Dolby® Digital), DTS
PUISSANCE DE SORTIE DE L'APPAREIL Puissance de transmission Wi-Fi max.	100 mW à 2,4 GHz – 2,4835 GHz, 5,15 GHz– 5,35 GHz & 5,47 GHz – 5,725 GHz
PUISSANCE DE SORTIE DE L'APPAREIL Puissance de transmission BT max.	100 mW à 2,4 GHz – 2,4835 GHz

REMARQUES

- Samsung Electronics Co., Ltd se réserve le droit de modifier les caractéristiques sans préavis.

- Le poids et les dimensions sont approximatifs.

Précaution : La Soundbar redémarrera automatiquement si vous activez/désactivez le Wi-Fi.

Consommation électrique totale en veille (W)	2,8W
Wi-FiMéthode de désactivation du port	Appuyez sur la touche ID SET sur le panneau arrière de la Soundbar pendant 30 secondes pour activer/désactiver le Wi-Fi.
BluetoothMéthode de désactivation du port	Appuyez sur la touche NETWORK sur le panneau arrière de la Soundbar pendant 30 secondes pour activer/désactiver le Bluetooth.

- Samsung Electronics déclare par la présente que cet équipement est conforme à la directive 2014/53/UE.

Le texte complet de la déclaration de conformité de l'UE est disponible à l'adresse Internet suivante : http://www.samsung.com, puis allez dans Assistance > Sélectionner un produit et saisissez le nom de modèle. Cet équipement peut fonctionner dans tous les pays de l'Union européenne.

La fonction 5GHz WLAN(Wi-Fi ou SRD) de cet équipement ne peut fonctionner qu'à l'intérieur.

[Elimination des batteries de ce produit]

(Applicable aux pays disposant de systèmes de collecte séparés)

Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas être éliminées en fin de vie avec les autres déchets ménagers. L'indication éventuelle des symboles chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66.

Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l'environnement.

Afin de protéger les ressources naturelles et d'encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries.

Les bons gestes de mise au rebut de ce produit (Déchets d'équipements électriques & électroniques)

(Applicable aux pays disposant de systèmes de collecte séparés)

Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.

Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets.

Pour obtenir des informations sur les engagements environnementaux de Samsung et sur les obligations réglementaires spécifiques à l'appareil, par ex. la réglementation REACH WEEE, rendez-vous sur :

http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html
