MANUAL DE UTILIZARE HWNW700 SAMSUNG

	ATENTIE
	RISC DE ELECTROCUTARE NU DESCHIDEȚI
	Acest simbol indică faptul că tensiunea din interior este ridicată. Orice fel de contact cu părțile interioare ale acestui produs este periculos.
	Acest simbol indică faptul că produsul este însoșit de documentație importantă privind utilizarea și întreținerea.
	Produs clasa II: Acest simbol indică că nu este necesară împământarea.
	Tensiune c.a.: Acest simbol indică că tensiunea nominală marcată cu simbol este tensiunea c.a.
	Tensiunea c.c.: Acest simbol indică că tensiunea nominală marcată cu simbol este tensiunea c.c.
	Atenție! Consultați instrucțiunile de utilizare: Acest simbol instruiește utilizatorul să consulte manualul de utilizare pentru mai multe informații legare de siguranță.

AVERTISMENT

- Pentru a reduce riscul de incendiu și de electrocutare, feriți aparatul de ploaie și umezeală.

ATENTIE

• PENTRU A PREVENI ELECTROCUTAREA, POTRIVITI LAMELA STECHERULUI ÎN PRIZĂ ȘI INTRODUCEȚI COMPLET.
• Acest aparat trebuie conectat la o priză de curent alternativ cu conectare de protectie prin împământare.
• Pentru a deconecta aparatul de la priză, trebuie să scoateți ștecherul, drept urmare priza va fi imediat funcțională.
• Nu expuneti acest aparat la scurgeri sau stropiri. Nu plasați pe aparat obiecte pline cu lichid, cum ar fi vazele.
• Pentru a opri complet aparatul, trebuie să scoateți cablul de alimentare din priza de perete. Prin urmare, cablul de alimentare trebuie să poată fi accesat cu ușurință în orice moment.

PRECAUTII

1. Asigurați-vă că sursa de alimentare cu c.a. din locuința dvs. respectă cerințele energetice menționate pe eticheta de identificare situată pe partea inferioară a produsului. Instalați unitatea în poziție orizontală sau pe un suport solid (mobilă), cu suficient spațiu în jur pentru ventilație 7\~10 cm. Asigurați-vă că fantele de ventilație nu sunt acoperite. Nu așezați unitatea pe amplificatoare sau pe alte echipamente care se pot încinge. Această unitate este destinată pentru utilizare continuă. Pentru a opri complet unitatea, deconectați cablul de alimentare de la priză. Deconectați unitatea de la priză dacă nu o utilizați mai mult timp.
2. În timpul furtunilor cu descărcări electrice, scoateți ștecherul din priză. Creșterile de tensiune din cauza descărcărilor electrice pot duce la defectarea aparatului.
3. Nu expuneți aparatul la acțiunea directă a razelor soarelui sau a altor surse de căldură. Aparatul se poate supraîncălzi și defecta.

4. Protejati aparatul de umiditate (de ex. vaze) și căldură excesivă (de ex. un șemineu) sau de echipamentele care creează câmpuri magnetice sau electronice puternice. Deconectați cablul de alimentare de la sursa de alimentare cu curent alternativ în cazul unei disfuncționalități. Aparatul nu este destinat utilizării industriale. Utilizați produsul doar în scopuri personale. Este posibil să se creeze condens, dacă aparatul sau discul au fost depozitate la temperaturi scăzute. Dacă transportați unitatea pe timpul iernii, așteptați aproximativ 2 ore înainte de utilizare, pentru ca unitatea să ajungă la temperatura camerei.

5. Bateriile utilizate pe acest produs conțin chimicale dăunătoare pentru mediul înconjurător. Nu aruncați bateriile împreună cu celelalte reziduuri menajere. Nu aruncați bateriile în foc. Nu scurtcircuitați, dezasamblati sau supraîncălziți bateriile. Există pericolul de explozie dacă bateria este înlocuită incorect. Înlocuitți bateria cu una de același tip sau de un tip echivalent.

DESPRE ACEST MANUAL

Acest manual de utilizare este constituit din două părți: un document simplu, MANUALUL DE UTILIZARE, și un document detaliat, MANUALUL COMPLET, care poate fi descărcat.

Consultați acest manual pentru instrucțiuni de securitate, instalarea produsului, componente, conexiuni și caracteristicile produsului.

Puteți consulta MANUAL COMPLET accesând centrul de asistență Samsung online și scanând codul QR. Pentru a vedea manualul pe PC sau pe dispozitivul mobil, descărcați-l în format de document de pe site-ul web Samsung. (http://www.samsung.com/support)

Designul, specificațiile și ecranul aplicației pot fi modificate fără înștiințare prealabilă.

CONTINUT

01 Verificarea componentelor 6

Introducerea bateriilor înainte de utilizarea telecomenzii (2 baterii AA) 6

02 Descrieri 7

Panoul frontal/Panoul inferior al unității Soundbar 7

Panoul spate al unității Soundbar 8

03 Conectarea unității Soundbar 9

Conectarea la sursa de alimentare electrică ____ 9

04 Conectarea la un TV 10

Conectarea prin cablu optic ____ 10

Conectarea wireless ____ 11

- Conectarea la un televizor via Bluetooth 11

- Conectarea prin Wi-Fi 13

05 Conectarea la un dispositiv extern 15

Conectarea prin cablu optic ____ 15

06 Conectarea unui dispozitiv mobil 16

Conectarea prin Bluetooth 16

Conectarea prin Wi-Fi (retea wireless) 19

07 Conectarea unității Soundbar la boxele SWA-9000S (Vândute separat) 21

08 Conectarea unității Soundbar la boxele SWA-W700 (Vândute separat) 24

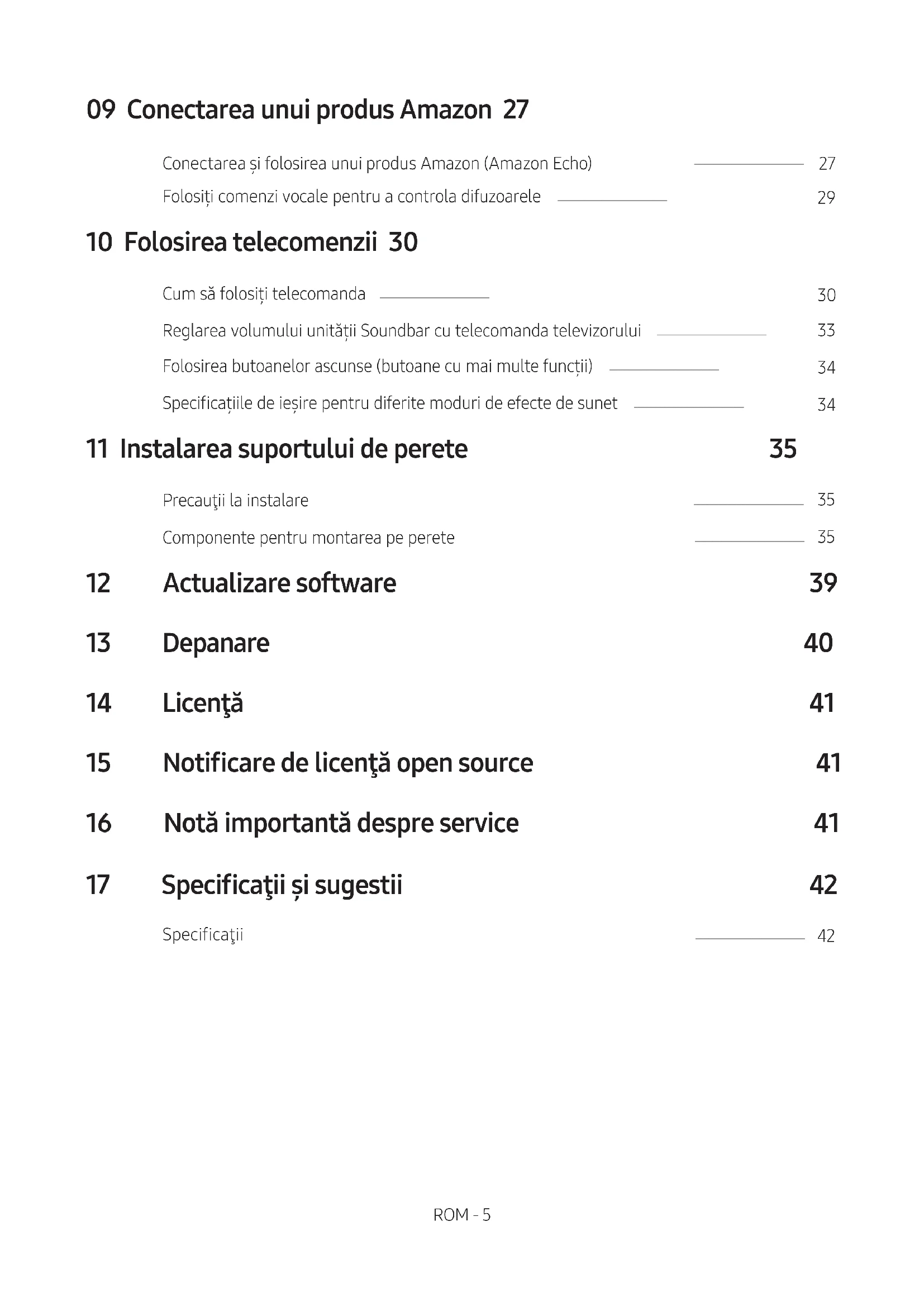

09 Conectarea unui produs Amazon 27

Conectarea și folosirea unui produs Amazon (Amazon Echo) 27

Folosiți comenzi vocale pentru a controla difuzoarele ____ 29

10 Folosirea telecomenzii 30

Cum să folosiți telecomanda ____ 30

Reglarea volumului unității Soundbar cu telecomanda televizorului ____ 33

Folosirea butoanelor ascunse (butoane cu mai multe funcții) ____ 34

Specificațiile de ieșire pentru diferite moduri de efecte de sunet ____ 34

11 Instalarea suportului de perete 35

Precauții la instalare ____ 35

Componente pentru montarea pe perete ____ 35

12 Actualizare software 39

13 Depanare 40

14 Licență 41

15 Notificare de licență open source 41

16 Notă importantă despre service 41

17 Specificații și sugestii 42

Specificații 42

01 VERIFICAREA COMPONENTELOR

Suport de cablu Suport de amortizare Şurub suport dongle

• Pentru informații suplimentare despre alimentarea cu energie electrică și consum, consultați eticheta atașată produsului. (Etichetă: Baza unității principale Soundbar)
• Pentru componentele de fixare pe perete, consultați pagina 35.
• Pentru achiziționarea unor componente suplimentare sau a unor cabluri opționale, contactați Centrul de service Samsung sau Centrul Samsung pentru asistență clienți.
• Această unitate Soundbar a fost concepută doar pentru montarea pe perete.
• Utilizați Şurub suport dongle pentru a securiza suportul dongle la conectarea Soundbarului la kitul wireless de boxe spate (SWA-9000S) sau la subwooferul wireless (SWA-W700) (vândut separat).
• Aspectul accesorilor poate diferi puțin față de imaginile de mai sus.

Introducerea bateriilor înainte de utilizarea telecomenzii (2 baterii AA)

Glisați capacul bateriei în direcția săgeții până când iese complet. Introduceți 2 baterii AA (1,5V), respectând polaritatea corectă. Glisați capacul bateriei înapoi în poziție.

Panoul frontal/Panoul inferior al unității Soundbar

Pozitionați produsul astfel încât emblema SAMSUNG să se situeze pe partea superioară. 1 Panoul inferior 2 3 4

1	AfișajAfisează starea produsului și modul curent.
2	Buton (Alimentare)Pornește și oprește sistemul.
3	Buton (Volum) +Controlează nivelul volumului.• Când este reglat, nivelul volumului apare pe afișajul frontal al sistemului Soundbar.
4	Buton (Sursă)Selectați modul de intrare a sursei.
	Mod de intrare Afișaj
	Intrare optică digitală D.IN
	Mod Wi-Fi WIFI
	Mod BLUETOOTH BT
	• Pentru activarea modului “BT PAIRING”, schimbați sursa modului “BT”, iar apoi mențineți apăsat butonul timp de mai mult de 5 secunde.

• Butonul de alimentare va deveni activ la 4 - 6 secunde după ce conectați cablul de alimentare cu curent alternativ.
• Când porniți această unitate, va surveni o întârziere de 4 sau 5 secunde înainte de reproducerea sunetului.
• Dacă doriți să ascultați sunetul numai prin sistemul Soundbar, trebuie să opriți difuzoarele televizorului din meniul Configurare audio al televizorului. Consultați manualul televizorului.

Panoul spate al unității Soundbar

DIGITAL AUDIO IN (OPTICAL) WIRELESS DC 23V 4 5 NETWORK ID SET (WOOFER/REAR)

1	DIGITAL AUDIO IN (OPTICAL)Conectați la ieșirea digitală (optică) a unui dispozitiv extern.
2	WIRELESSAtașați dongle-ul wireless care conectează sistemul Soundbar la boxele surround și la un subwoofer fără fir. (Boxa surround, subwoofer-ul și dongle-ul wireless se vând separat.)Mufa WIRELESS nu este compatibilă cu USB.Disponibilitatea subwoofer-elor diferă în funcție de zonă. Verificați disponibilitatea la http://www.samsung.com/support.
3	DC 23V (Alimentare)Conectați la un adaptor c.c/c.a.
4	NETWORKApăsați pentru a vă conecta la o rețea wireless (Wi-Fi) prin intermediul aplicatiei SmartThings.
5	ID SET (WOOFER/REAR)Apăsați pentru a conecta fără fir unitatea Soundbar la boxele surround și la un subwoofer.Apăsați și mențineți apăsat butonul Sus de pe telecomandă timp de 5 secunde pentru a finaliza ID SET.

• Atunci când deconectați cablul de alimentare al adaptorului electric AC/DC din priza de perete, trageti de stecăr. Nu trageti de cablu.
• Nu conectați această unitate sau alte componente la o priză de c.a. până când toate conexiunile dintre componente nu sunt finalizate.

03 CONECTAREA UNITĂȚII SOUNDBAR

Conectarea la sursa de alimentare electrică

Utilizați componentele de alimentare (①, ②) pentru conectarea unității Soundbar la o sursă de alimentare, în ordinea următoare:

① Conectați cablul de alimentare de ieșire la adaptorul electric și apoi la Soundbar.
② Conectați cablul de alimentare la o priză de perete.

A se vedea ilustrațiile de mai jos.

- Pentru informații suplimentare despre parametrii de alimentare electrică și consum, consultați eticheta atașată produsului. (Etichetă: Baza unității principale Soundbar)

② Cablu de alimentare Conectarea la sursa de alimentare electrică ① Adaptor de c.a./c.c. DC 23V Partea din spate a unității principale Soundbar

- Asigurați-vă că așezați adaptorul de c.a./c.c. întins pe o suprafață plană, cum ar fi pe masă sau pe podea. Dacă plasați adaptorul de c.a./c.c. astfel încât să atârne cu fața intrării de c.a. a cablului în sus, există riscul ca în adaptor să pătrundă apă sau alte substanțe străine care pot deteriora adaptorul.

04 CONECTAREA LA UN TV

Ascultați sunetele televizorului folosind sistemul Soundbar conectat printr-o rețea configurată cu cabluri sau fără cabluri.

- Când Soundbar-ul este conectat la televizoarele Samsung, acesta poate fi controlat folosind telecomanda televizorului.

• Această funcție este compatibilă cu televizoarele Smart Samsung din 2017 și cele din seriile ulterioare care au funcția Bluetooth atunci când sistemul Soundbar se conectează la televizor folosind un cablu optic.
• Această funcția permite și folosirea meniului televizorului pentru efectuarea reglajelor de sunet și a altor setări diferite, precum și controlul volumului și de anulare a sunetului.

Conectarea prin cablu optic

Când semnalele de difuzare sunt Dolby Digital și setarea pentru “Format audio ieșire digitală” este PCM pe televizorul dvs., se recomandă să schimbați setarea la Dolby Digital. Când setarea este schimbată, puteți experimenta o calitate mai bună a sunetului. (Cuvintele din meniul televizorului pot fi diferite pentru Dolby Digital și PCM, în funcție de producătorul televizorului.)

1. Conectați mufa DIGITAL AUDIO IN (OPTICAL) de pe sistemul Soundbar la mufa OPTICAL OUT a televizorului cu un cablu optic (nu este furnizat) digital.
2. Apăsați butonul de pe panoul inferior sau de pe telecomandă, iar apoi selectați modul “D.IN”.

Auto Power Link

Funcția Auto Power Link activează automat sistemul Soundbar atunci când televizorul este pornit.

1. Conectați sistemul Soundbar la televizor cu un cablu optic (nu este furnizat) digital.

2. Apăsați butonul Stânga de pe telecomandă (punctul albastru din imaginea din dreapta) timp de 5 secunde pentru a activa sau dezactiva funcția Auto Power Link.

- Functia Auto Power Link este setată pe ON în mod implicit. (Pentru dezactivarea acestei funcții, mențineți apăsat butonul telecomandă timp de 5 secunde.)

Stânga de pe

- În funcție de caracteristicile dispozitivului conectat, este posibil ca funcția Auto Power Link să nu funcționeze.

- Această funcție este disponibilă doar în modul “D.IN”.

Atunci când un televizor este conectat la un dispozitiv prin Bluetooth, puteți să vă bucurați de muzică stereo, fără cabluri.

- Nu puteți conecta mai multe televizoare simultan.

TV Partea inferioară a unității Soundbar SAU

Conectarea initială

1. Apăsați butonul de pe telecomandă pentru a intra în modul “BT PAIRING”.

(SAU) a. Apăsați butonul de pe panoul inferior, iar apoi selectați “BT”. “BT” devine “BT READY” în câteva secunde în mod automat dacă nu este conectat niciun dispozitiv Bluetooth la unitatea Soundbar.

b. Atunci când apare "BT READY" mențineți apăsat butonul de pe panoul inferior al unității Soundbar timp de mai mult de 5 secunde pentru a șarea mesajului "BT PAIRING".

1. Selectați modul Bluetooth de pe televizor. (Pentru mai multe informații, consultați manualul de utilizare al televizorului.)

2. Selectați “[AV] Samsung Soundbar NWxxx” din lista a șată pe ecranul televizorului. Vă este indicat sistemul Soundbar disponibil pentru “Need Pairing” sau “Paired” din lista de dispositive Bluetooth ale televizorului. Pentru a vă conecta la sistemul Soundbar, selectați mesajul și efectuați conexiunea.

- Când televizorul este conectat, [Nume TV] → “BT” apare pe a şajul frontal al unității Soundbar.

1. Acum puteți auzi sunetele televizorului emise prin sistemul Soundbar.

Dacă dispozitivul nu se conectează

• Dacă denumirea sistemului Soundbar conectat anterior (de ex. "[AV] Samsung Soundbar NWxxx") apare pe listă, acesta trebuie șters.
• Apoi repetați paşii de la 1 la 3.

NOTĂ

- După ce conectați Soundbarul la televizor prima dată, utilizați modul "BT READY" pentru a vă reconecta.

Deconectarea sistemului Soundbar de la televizor

Apăsați butonul de pe panoul inferior sau de pe telecomandă, iar apoi schimbați pe orice mod, cu exceptția "BT".

• Deconectarea necesită o anumită perioadă de timp deoarece televizorul trebuie să primească un răspuns de la sistemul Soundbar. (Timpul necesar poate fi diferit, în funcție de modelul televizorului folosit.)
• Pentru anularea conexiunii Bluetooth dintre unitatea Soundbar și TV, apăsați butonul de pe telecomandă timp de 5 secunde, unitatea Soundbar fiind setată pe "BT READY". (Glisați Pornire→Oprire)

Care este diferența dintre BT READY și BT PAIRING?

• BT READY : în acest mod, puteți căuta televizoare conectate anterior sau puteți conecta un dispozitiv mobil conectat anterior la Soundbar.
• BT PAIRING : în acest mod, puteți conecta un dispozitiv nou la unitatea Soundbar. (Apăsați butonul de pe telecomandă sau mențineți apăsat butonul de pe panoul inferior al unității Soundbar timp de mai mult de 5 secunde, în timp ce unitatea Soundbar este setată pe modul "BT".)

OBSERVATII

• Dacă atunci când conectați un dispozitiv Bluetooth vi se solicită un cod PIN, introduceți <0000>.
• În modul de conectare Bluetooth, conexiunea Bluetooth se va întrerupe dacă distanța dintre sistemul Soundbar și dispozitivul Bluetooth depășește 10 m.
  – Sistemul Soundbar se opreşte automat după 5 de minute în starea Ready.

- Sistemul Soundbar ar putea să nu caute sau să nu se conecteze corect la dispositive prin Bluetooth în următoarele situații:

– Dacă în vecinătatea sistemului Soundbar este un câmp electric puternic.
- Dacă sunt împerecheate simultan mai multe dispositive Bluetooth cu sistemul Soundbar.
– Dacă dispozitivul Bluetooth este oprit, nu este găsit sau nu funcționează corect.

- Dispositivele electronice pot provoca interferente radio. Dispositivele care generează unde electromagnetice trebuie ținute la distanță de unitatea principală Soundbar - de exemplu, cuptoarele cu microunde, dispositivele LAN wireless etc.

Conectarea prin Wi-Fi

Listă de verificare înainte de conectare

1. Confirmați că Televizorul Samsung Smart a fost lansat după 2014. Această funcție este compatibilă numai cu televizoarele Samsung Smart lansate după 2014.
2. Asigurați-vă că routerul wireless (Wi-Fi) este pregătit și în funcțiune.
3. Asigurați-vă că Televizorul este conectat la routerul wireless (rețeaua dvs. Wi-Fi).

TV Partea inferioară a unității Soundbar

Pasul 1: Conectarea la sistemul Soundbar Wi-Fi

1. Apăsați butonul de pe panoul inferior al unității Soundbar sau de pe telecomandă pentru a selecta modul "WIFI".

- Atunci când folosiți televizoarele Samsung selectate (televizoarele inteligente Samsung din 2016 \~ 2018 care acceptă funcția Bluetooth.)

- Dacă selectați modul "WIFI" când televizorul este pornit, ecranul televizorului afișează o fereastră pop-up care furnizează instrucțiuni privind modul de conectare automată a sistemului Soundbar la un router wireless (Wi-Fi). Consultați instrucțiunile din fereastra pop-up a televizorului.

WIFI Partea inferioară a unității Soundbar

1. Conectați dispozitivul mobil (smartphone, tabletă etc) la rețeaua Wi-Fi la care este conectat televizorul.

2. Instalați și lansați aplicația SmartThings pe dispozitivul dvs. mobil (smartphone, tabletă etc.).

1. Urmati instructiunile din ecranul aplicatiei de pe dispozitivul mobil pentru a conecta sistemul Soundbar la rețeaua dvs. Wi-Fi.

Pasul 2: Configurarea setărilor pe televizor

- Dacă televizorul se deconectează de la rețeaua wireless după ce schimbați sursa de intrare la sistemul Soundbar, utilizati meniul televizorului pentru a conecta televizorul la rețea din nou.

Pentru televizoarele lansate în anul 2018

Acasă (☐) → Setări (☐) → Sunet → leşire sunet → [AV] Samsung Soundbar NWxxx (Wi-Fi)

Pentru televizoarele lansate în anul 2017

Acasă (☐) → Setări (☐) → Sunet → leşire sunet → [AV] Samsung Soundbar NWxxx (Wi-Fi)

Pentru televizoarele lansate în anul 2016

Acasă (☐) → Setări (☐) → Sunet → Selectați difuzorul → [AV] Samsung Soundbar NWxxx (Wi-Fi)

Pentru televizoarele lansate în anul 2015

Meniu → Sunet → Listă de difuzoare

Pentru televizoarele lansate în anul 2014

Meniu → Sunet → Setări difuzor → Multiroom Link - Setări

OBSERVATII

• Televizorul și sistemul Soundbar trebuie să fie conectate la aceeași rețea wireless (Wi-Fi).
• Dacă routerul dvs. wireless (Wi-Fi) utilizează un canal DFS, nu veți putea stabili o conexiune Wi-Fi între televizor și sistemul Soundbar. Pentru detalii, contactați furnizorul de servicii Internet.
• În cazul în care conexiunea Wi-Fi de 5 GHz nu este stabilă, folosiți lățimea de bandă de 2,4 GHz.
• Deoarece meniurile pot diferi în funcție de anul fabricației, consultați manualul televizorului dvs.

05 CONECTAREA LA UN DISPOZITIV EXTERN

Conectați la un dispozitiv extern prin intermediul unei rețele configurată prin cablu sau fără cablu, pentru a reda sunetele unui dispozitiv extern prin intermediul sistemului Soundbar.

Conectarea prin cablu optic

1. Conectați DIGITAL AUDIO IN (OPTICAL) de pe unitatea principală la mufa OPTICAL OUT a dispozitivului sursă utilizând un cablu (nu este furnizat) optic.
2. Selectați modul "D.IN" prin apăsarea butonului de pe panoul inferior sau de pe telecomandă.

06 CONECTAREA UNUI DISPOZITIV MOBIL

Conectarea prin Bluetooth

Când un dispozitiv mobil este conectat prin Bluetooth, puteți asculta muzică stereo, fără cabluri.

- Nu puteți împerechea mai multe dispositive Bluetooth simultan.

Dispositiv cu Bluetooth SAU Partea inferioară a unității Soundbar

Conectarea inițială

1. Apăsați butonul de pe telecomandă pentru a intra în modul "BT PAIRING".

(SAU) a. Apăsați butonul de pe panoul inferior, iar apoi selectați "BT". "BT" devine "BT READY" în câteva secunde în mod automat dacă nu este conectat niciun dispozitiv Bluetooth la unitatea Soundbar. b. Atunci când apare "BT READY" mențineți apăsat butonul de pe panoul inferior al unității Soundbar timp de mai mult de 5 secunde pentru afișarea mesajului "BT PAIRING".

1. Selectați din listă "[AV] Samsung Soundbar NWxxx".

- Când sistemul Soundbar este conectat la un dispozitiv prin Bluetooth, pe afișajul frontal va apărea [Numele dispozitivului Bluetooth] → "BT".

1. Puteți asculta muzica pe dispozitivul Bluetooth conectat prin sistemul Soundbar.

Dacă dispozitivul nu se conectează

• Dacă denumirea sistemului Soundbar conectat anterior (de ex. "[AV] Samsung Soundbar NWxxx") apare pe listă, acesta trebuie șters.
• Apoi repetați paşii de la 1 la 2.

NOTĂ

- După ce conectați bara de sunet la dispozitiv mobil prima dată, utilizați modul "BTREADY" pentru a vă reconecta.

Care este diferența dintre BT READY și BT PAIRING?

• BT READY : În acest mod, puteți căuta televizoare conectate anterior sau puteți conecta un dispozitiv mobil conectat anterior la Soundbar.
• BT PAIRING : în acest mod, puteți conecta un dispozitiv nou la unitatea Soundbar. (Apăsați butonul
  de pe telecomandă sau mențineți apăsat butonul de pe panoul inferior al unității
  Soundbar timp de mai mult de 5 secunde, în timp ce unitatea Soundbar este setată pe modul "BT".)

OBSERVATII

• Dacă atunci când conectați un dispozitiv Bluetooth vi se solicită un cod PIN, introduceti <0000>.
• în modul de conectare Bluetooth, conexiunea Bluetooth se va întrerupe dacă distanța dintre sistemul Soundbar și dispozitivul Bluetooth depășește 10 m.
  – Sistemul Soundbar se opreşte automat după 5 de minute în starea Ready.
• Sistemul Soundbar ar putea să nu caute sau să nu se conecteze corect la dispositive prin Bluetooth în următoarele situații:
  – Dacă în vecinătatea sistemului Soundbar este un câmp electric puternic.
• Dacă sunt împerecheate simultan mai multe dispositive Bluetooth cu sistemul Soundbar.
  – Dacă dispozitivul Bluetooth este oprit, nu este găsit sau nu funcționează corect.

- Dispositivele electronice pot provoca interferente radio. Dispositivele care generează unde electromagnetice trebuie ținute la distanță de unitatea principală Soundbar - de exemplu, cuptoarele cu microunde, dispositivele LAN wireless etc.

– Sistemul Soundbar acceptă date SBC (44,1kHz, 48kHz).

- Conectați numai la dispositive Bluetooth care acceptă funcția A2DP (AV).

- Nu puteți conecta sistemul Soundbar la un dispositiv Bluetooth care acceptă numai funcția HF (Hands-free).

- După ce ați împerecheat sistemul Soundbar cu un dispozitiv Bluetooth, dacă selectați "[AV] Samsung Soundbar NWxxx" dintre dispozitivele scanate de sistem, sistemul Soundbar va trece în modul "BT".

- Disponibil numai dacă sistemul Soundbar apare în lista de dispositive împerecheate prin Bluetooth. (Dispozitivul Bluetooth și sistemul Soundbar trebuie să fi fost împerecheate anterior.)

- Sistemul Soundbar va apărea între dispozitivele căutate pe dispozitivul Bluetooth numai când pe afișajul acestuia este afişat "BT READY".

- Unitatea Soundbar nu poate fi asociată simultan cu un alt dispozitiv Bluetooth care are deja activată funcția Bluetooth și care este deja asociat cu un dispozitiv Bluetooth.

Deconectarea dispozitivului Bluetooth de la un sistem Soundbar

Puteti deconecta dispozitivul Bluetooth de la sistemul Soundbar. Pentru instrucțiuni, consultați manualul de utilizare al dispozitivului Bluetooth.

• Sistemul Soundbar va fi deconectat.
• Când sistemul Soundbar este deconectat de la dispozitivul Bluetooth, sistemul Soundbar va afișa "BT DISCONNECTED" pe afișajul frontal.

Deconectarea unității Soundbar de la dispozitivul Bluetooth

Apăsați butonul de pe panoul inferior sau de pe telecomandă, iar apoi schimbați pe orice mod, cu exceptia "BT".

• Dispozitivul Bluetooth conectat va aștepta o anumită perioadă de timp pentru un răspuns de la sistemul Soundbar înainte de a întrerupe conexiunea. (Durata de deconectare poate varia, în funcție de dispozitivul Bluetooth)
• Când sistemul Soundbar este deconectat de la dispozitivul Bluetooth, sistemul Soundbar va afișa "BT DISCONNECTED" pe afișajul frontal.

OBSERVATII

- În modul de conectare Bluetooth, conexiunea Bluetooth se va întrerupe dacă distanța dintre sistemul Soundbar și dispozitivul Bluetooth depășește 10 m.

– Soundbar se opreşte automat după 5 de minute în starea Ready.

Informații suplimentare despre conexiunea Bluetooth

Bluetooth este o tehnologie care permite interconectarea rapidă a dispozitivelor compatibile Bluetooth printr-o conexiune fără fir, cu rază scurtă de acțiune.

• Un dispositiv Bluetooth poate cauza zgomote sau defectiuni de funcționare când:
• O parte a corpului se află în contact cu sistemul de transmisie/recepție al dispozitivului Bluetooth sau al sistemului Soundbar.
• Este supus la variații electrice din cauza diverselor obstacole – pereti, colțuri sau elemente de partitionare a birourilor.
• Este supus la interferențe electrice din partea unor dispositive care funcționează pe aceeași frecvență – inclusiv echipamente medicale, cuptoare cu microunde și routere wireless LAN.

- Împerecheați sistemul Soundbar cu dispozitivul Bluetooth de la o distanță mică.

- Cu cât distanța dintre aparatul Soundbar și dispozitivul Bluetooth este mai mare, cu atât calitatea sunetului devine mai slabă. Dacă distanța este mai mare decât raza de operare Bluetooth, conexiunea se va întrerupe.

- În zonele cu calitate scăzută a recepției, conexiunea Bluetooth ar putea să nu funcționeze corect.

- Conexiunea Bluetooth funcționează numai câna aparatul este în apropiere unității centrale. Conexiunea va fi întreruptă automat, dacă distanța dintre dispozitive este mai mare decât raza de recepție. Chiar și în interiorul acestei raze de recepție, calitatea sunetului poate fi deteriorată de diverse obstacole – cum ar fi ușile sau pereții.

- Acest dispozitiv wireless poate cauza o interferență electrică în timpul funcționării.

Conectarea prin Wi-Fi (rețea wireless)

• Conectați un singur sistem Soundbar la Wi-Fi pentru a accesa o varietate de servicii de streaming de muzică și posturi radio pe Internet. Conectați mai multe sisteme Soundbar la Wi-Fi pentru a utiliza un mod de redare grupat sau sunet stereo
• Pentru a conecta un sistem Soundbar la un dispozitiv mobil printr-o rețea wireless (Wi-Fi), este necesară aplicația SmartThings.

Partea inferioară a unității Soundbar

Conectarea inițială

1. Apăsați butonul de pe panoul inferior al unității Soundbar sau de pe telecomandă pentru a selecta modul "WIFI".

WIFI Partea inferioară a unității Soundbar

1. Instalați și lansați aplicația SmartThings pe dispozitivul dvs. mobil (smartphone sau tabletă).

1. Lansați aplicația și urmați instrucțiunile de pe ecran pentru a vă înregistra (pentru a adăuga) sistemul Soundbar în aplicație.

- Este posibil ca meniul automat de tip pop-up (cea de-a treia ilustrație de mai jos) să nu fie disponibil pe unele dispositive mobile.

Dacă aceasta este situația, selectați și completați "Add device" din meniul de aplicații. Sistemul dvs. Soundbar este adăugat acum în aplicație.

Lansare aplicatie Adăușpare-up automat
difuzoare

NOTĂ

- Pentru a conecta un kit wireless suplimentar de boxe spate SWA-9000S (nu este furnizat), deconectați boxele wireless Samsung de la unitatea Soundbar pentru a dezactiva sistemul de sunet surround. (Dacă veți conecta boxele surround fără a deconecta boxele SWA-9000S, sunetul este emis atât prin boxa wireless Samsung cât și prin boxa Surround.)

07 CONECTAREA UNITĂȚII SOUNDBAR LA BOXELE SWA-9000S (VÂNDUTE SEPARAT)

Experimentați un sunet surround wireless real conectând kitul wireless de boxe spate Samsung (SWA-9000S -Vândut separat) la sistemul dvs. Soundbar.

1. Opriti sistemul Soundbar.

BYE

1. Conectați cheia hardware wireless la portul "WIRELESS" de pe unitatea principală Soundbar.

- Când introduceti cheia hardware wireless în portul wireless, asigurați-vă că logo-ul "WIRELESS" este cu fața în sus, după cum se arată în figura de mai jos.

NOTĂ

- Dacă ați achiziționat și doriți să adăugați un SWA-W700 (subwoofer opțional) la boxele dvs., efectuați setările după adăugarea unui SWA-9000S:

- Nu îndepărtați cheia hardware pe care ați introdus-o deja în portul "WIRELESS" al sistemului Soundbar. Cheia hardware wireless furnizată cu SWA-9000S poate fi folosită împreună cu SWA-W700 (subwoofer optional).

1. Conectați Modulul Receptor Wireless la cele două boxe surround.

- Cablurile boxei prezintă coduri de culoare.

1. Conectați Modulul Receptor Wireless, și apoi verificați-i statusul de standby.

- Indicatorul LINK LED (LED albastru) de pe Modulul Receptor Wireless se aprinde intermitent. Dacă LED-ul nu se aprinde intermitent, apăsați butonul ID SET din spatele Modulului Receptor Wireless folosind un vârf ascuțit timp de 5\~6 secunde, până când indicatorul LED LINK se aprinde intermitent (în albastru). Pentru mai multe informații despre LED, consultați manualul de utilizare SWA-9000S.

1. Tineți apăsat butonul Sus de pe telecomandă sau apăsați butonul ID SET de pe panoul inferior timp de cel puțin 5 secunde.

2. Mesajul ID SET apare pentru un moment pe afișajul sistemului Soundbar, apoi dispare.

3. Unitatea Soundbar va fi pornită automat când ID SET este realizat.

- Dacă unitatea dvs. Soundbar redă un fișier audio atunci când se conectează la kitul SWA-9000S, este posibil să auziți un sunet sacadat emis de subwoofer în timpul finalizării conexiunii.

1. Verificați dacă indicatorul LINK LED luminează albastru în mod continuu (conectare realizată).

LINK ALBASTRU este Pornit

Indicatorul LINK LED nu mai luminează în mod intermitent și se aprinde continuu în albastru atunci când se realizează conectarea dintre unitatea Soundbar și Modulul Receptor Wireless.

1. Dacă SWA-9000S nu este conectat, repetați procedura descrisă la Etapa 4.

OBSERVATII

• Nu conectați cablul de alimentare al acestui produs sau al televizorului dvs. la o priză electrică până când toate conexiunile dintre componente nu sunt finalizate.
• Înainte de a deplasa sau instala acest produs, asigurați-vă că opriți alimentarea și deconectați cablul de alimentare.
• Distanța maximă de transmisie a semnalului wireless de la unitatea principală este de aproximativ 10 metri, dar poate varia în funcție de mediul de funcționare. Dacă între unitatea principală și subwooferul wireless se află un perete din beton armat sau un perete metallic, este posibil ca sistemul să nu funcționeze deloc, deoarece semnalul wireless nu poate penetra metalul.

MĂSURI DE PRECAUTIE

• Antenele de recepție a semnalului wireless sunt integrate în subwooferul wireless. Feriți unitățile de apă și umezeală.
• Pentru randament optim, asigurați-vă că zona din jurul subwooferului wireless și al modulului receiverului wireless (vândut separat) nu prezintă obstacole.

08 CONECTAREA UNITĂȚII SOUNDBAR LA BOXELE SWA-W700 (VÂNDUTE SEPARAT)

1. Opriti unitatea Soundbar folosind telecomanda acesteia sau apăsând butonul de pe unitatea principală Soundbar.

BYE

1. Conectați cheia hardware wireless la portul "WIRELESS" de pe unitatea principală Soundbar.

- Atunci când introduceți cheia hardware wireless în suport, asigurați-vă că logo-ul "WIRELESS" este cu fața în sus, după cum se arată în imaginile de mai jos.

- Dacă achiziționați și doriți să adăugați un SWA-9000S (un kit wireless optional de boxe spate) la setarea boxelor dvs. după ce ați adăugat un SWA-W700, nu îndepărtați cheia hardware wireless deja introdusă în portul “WIRELESS” al unității Soundbar.

- Cheia hardware wireless care a fost furnizată cu o unitate SWA-W700 poate fi folosită împreună cu kitul wireless de boxe spate optional.

1. Conectați subwooferul wireless, și apoi verificați starea modului de standby.

- Conectați cordonul de alimentare al subwooferului wireless la o priză electrică și la subwooferul wireless pentru a porni subwooferul wireless. Indicatorul LINK LED (LED albastru) de pe subwooferul wireless se aprinde intermitent. Dacă indicatorul LED nu se aprinde intermitent, apăsați butonul ID SET din partea de jos a subwooferului wireless folosind vârful ascuțit al unui creion timp de 5\~6 secunde până când indicatorul LINK LED se aprinde intermitent (albastru). Pentru mai multe informații despre LED, vă rugăm să consultați manualul utilizatorului SWA-W700.

POWER 5 Sec ID SET

Partea de jos a subwooferului wireless

SAMSUNG Albastru intermittent

Partea din față a subwooferului wireless

• Unitatea principală este grea. Aveți grijă să nu vă prindeți degetele prin apăsarea butonului ID SET sau la conectarea cablului de alimentare în partea de jos a unității.
• Partea superioară a subwooferului este predispusă la zgâriere. Manevrați-o cu grijă.

Unitate difuzor

Partea din spate a subwooferului wireless

Nu apăsați și nu loviți Unitatea difuzor în partea din spate. Puteti deforma sau deteriora boxa.

1. Tineți apăsat butonul Sus de pe telecomandă sau apăsați butonul ID SET de pe panoul inferior timp de cel puțin 5 secunde.

2. Mesajul ID SET apare pentru un moment pe afișajul sistemului Soundbar, apoi dispare.

3. Unitatea Soundbar va fi pornită automat când ID SET este realizat.

1. Verificați dacă indicatorul LINK LED luminează albastru în mod continuu (conectare realizată).

SAMSUNG Nu mai iluminează intermittent. Luminează albastru.

Partea din față a subwooferului wireless

Indicatorul LINK LED nu mai luminează în mod intermitent și se aprinde continuu în albastru atunci când se realizează conectarea dintre unitatea Soundbar și subwooferul wireless.

OBSERVATII

• Nu conectați cablul de alimentare al acestui produs sau al televizorului dvs. la o priză electrică până când toate conexiunile dintre componente nu sunt finalizate.
• Înainte de a deplasa sau instala acest produs, asigurați-vă că opriți alimentarea și deconectați cablul de alimentare.
• Distanța maximă de transmisie a semnalului wireless de la unitatea principală este de aproximativ 10 metri, dar poate varia în funcție de mediul de funcționare. Dacă între unitatea principală și subwooferul wireless se află un perete din beton armat sau un perete metallic, este posibil ca sistemul să nu funcționeze deloc, deoarece semnalul wireless nu poate penetra metalul.

MĂSURI DE PRECAUTIE

• Antenele de recepție a semnalului wireless sunt integrate în subwooferul wireless. Feriți unitățile de apă și umezeală.
• Pentru randament optim, asigurați-vă că zona din jurul subwooferului wireless și al modulului receiverului wireless (vândut separat) nu prezintă obstacole.

09 CONECTAREA UNUI PRODUS AMAZON

• Este posibil ca această caracteristică să nu fie disponibilă în anumite țări.
• Acest serviciu este oferit de Amazon și poate fi întrerupt în orice moment, Samsung neasumându-și răspunderea pentru disponibilitatea serviciului.

Conectarea și folosirea unui produs Amazon (Amazon Echo)

Folosiți un produs Amazon Echo pentru a vă controla unitatea Soundbar și bucurați-vă de serviciile muzicale oferite de Amazon Echo.

NOTĂ

- Verificați dacă unitatea Soundbar este conectată la Wi-Fi. (Consultați “Conectarea prin Wi-Fi (rețea wireless)”)

1. În aplicația SmartThings, schimbați numele sistemului dvs. Soundbar cu unul care poate fi recunoscut de către dispozitivul Amazon.

(de exemplu: Samsung, Soundbar, camera de zi, camera de familie, dormitor, birou etc.)

ATENTIE

- Este posibil ca dispositivele Amazon să nu recunoască numele ce conțin elemente cum ar fi caractere speciale.

    subgraph Selectați difuzoarele
        E["ALL DEVICES"] --> F["Edit"]
        G["Aidl scene"] --> H["[AV"] Samsung]
        H --> I["You can only delete your own inventory then are in locations that you can also be available"]
    end

    subgraph Schimbați numele
        J["EXIT"] --> K["[AV"] Samsung]
        K --> L["Device name: [AV"] Samsung]
        L --> M["Location: Turn"]
        L --> N["Shortcut on dashboard"]
        N --> O["DELETE DEVICE"]
        O --> P["CANCEL"]
        P --> Q["SAVE"]
        Q --> R["Device name: Living room"]
        R --> S["Location: Turn"]
        R --> T["Shortcut on dashboard"]
    end

1. În aplicația Alexa, căutați "Samsung Wireless Audio" în Skills și selectați "ENABLE".

- Omiteți această etapă dacă aveți Skills deja configurat.

1. În aplicația Alexa, tastați "Smart Home → Devices → Discover" pentru a finaliza conexiunea.

Folosiți comenzi vocale pentru a controla difuzoarele

- Serviciul Amazon Echo pe care îl puteți folosi cu unitatea dvs. Soundbar este limitat la muzică. Alte servicii furnizate de Amazon Echo, cum ar fi știrile și vremea, pot fi accesate numai prin intermediul produsului dvs. Amazon Echo.

Declanşator + Comandă + Numele difuzorului

Utilizați numele boxei modificat din aplicația SmartThings. (Consultați “Conectarea și folosirea unui produs Amazon (Amazon Echo)”)

Acțiune Comandă vocală
Pentru a căuta un dispozitiv audio adăugat la contulSmartThingsconectat la contulAmazon Alexa	“Alexa, Descoperă dispozitive”

* Utilizarea comenzilor vocale pentru unitatea Soundbar denumită „Camera de zi”

Acțiune Comandă vocală
Pentru a seta volumul la 5 “Alexa, Setează volumul la 5 în camera de zi”
Pentru a crește volumul “Alexa, crește volumul în camera de zi”
Pentru a dezactiva sunetul “Alexa, dezactivează sunetul în camera de zi”
Pentru a asculta postul radio numit KISS FM “Alexa, redă Kiss FM în camera de zi”
Pentru a reda următoarea melodie “Alexa, următorul cântec în camera de zi”
Pentru a opri sunetul “Alexa, oprește în camera de zi”
Pentru a activa sunetul “Alexa, pornește în camera de zi”
Pentru a dezactiva sunetul “Alexa, oprește în camera de zi”
Pentru a schimba sursa de intrare “Alexa, treci pe Bluetooth în camera de zi”

10 FOLOSIREA TELECOMENZII

Cum să folosiți telecomanda

1 2 PAIR 5 6 7 3 SOUND MODE 8 4 9 VOLBASS 10 SOUNDBAR SAMSUNG

1	Alimentare	Pornește și oprește sistemul Soundbar.
2	Sursă	Apăsați pentru a selecta o sursă conectată la sistemul Soundbar.Functția Auto Power DownUnitatea se oprește automat în următoarele situații.- Modul D.IN / WIFI / BT : Dacă nu există semnal audio timp de 5 minute.
3	Anularea unetului	Apăsați butonulpentru a dezactiva sunetul.Apăsați-l din nou pentru a-l activa din nou.
4	SOUND MODE	Puteți selecta efectul audio dorit alegând dintre modurileSTANDARD, SURROUND sau SMART. Selectați modul “STANDARD” dacă doriți să beneficiați de sunetul original.Modul SMARTOptimizează în mod automat efectele sonore pentru a se potrivi scenei care se derulează.

5	BluetoothPAIR	Apăsați butonul . “BT PAIRING” apare pe afișajul Soundbarului.Puteți conecta unitatea Soundbar la un nou dispozitiv Bluetooth în acest mod, selectând-odin lista de căutare a dispozitivului Bluetooth.
6	Redare/Pauză(BT/Wi-Fi)	Apăsați butonul pentru a opri temporar muzica.Dacă apăsați butonul din nou, muzica va fi redată din nou.
7	Sus/Jos/Stânga/Dreapta	Apăsați zonele indicate pentru a selecta Sus/Jos/Stânga/Dreapta.Apăsați Sus/Jos/Stânga/Dreapta pe buton pentru a selecta sau a seta funcții.RepetăPentru a folosi funcția Repetă, apăsați butonul Sus.Omitere melodieApăsați butonul Dreapta pentru a selecta următoarea melodie. Apăsați butonul Stânga pentru a selecta melodia anterioară.Auto Power LinkPuteți activa sau dezactiva funcția Auto Power Link.- Auto Power Link : Dacă sistemul Soundbar este conectat la televizor printr-un cablu optic digital, sistemul Soundbar poate porni automat când deschideți televizorul. Țineți apăsat butonul Stânga timp de 5 secunde pentru a comuta Auto Power Link între ON și OFF.- Funcția Auto Power Link este setată pe ON în mod implicit.ID SETApăsați și mențineți apăsat butonul Sus timp de 5 secunde pentru a finaliza ID SET(când vă conectați la un element auxiliar).
8	Controlul sunetului	Puteți selecta dintre TREBLE, SYNC, REAR LEVEL, sau REAR SPEAKER ON/OFF.Pentru a regla volumul TREBLE, selectați Control Sunet → TREBLE, și apoi folosiți butoanele Sus/Jos pentru a regla volumul în intervalul de la -6 la +6.Mențineți apăsat butonul timp de aproximativ 5 secunde pentru a regla sunetul pe fiecare bandă de frecvență. Se pot selecta 150Hz, 300Hz, 600Hz, 1.2KHz, 2.5KHz, 5KHz și 10KHz folosind butoanele Stânga/Dreapta, fiecare putând fi reglat între -6 și +6 prin folosirea butoanelor Sus/Jos.Dacă semnalele video și audio dintre televizor și sistemul Soundbar nu sunt sincronizate, selectați SYNC în controlul sunetului și apoi setați decalajul audio între 0~300 milisecunde folosind butoanele Sus/Jos.Dacă boxele (nu este furnizate) sunt conectate, selectați REAR LEVEL și utilizați butoanele Sus/Jos pentru a regla volumul în intervalul de la -6 la +6.Functția REAR SPEAKER poate fi comutată la ON/OFF utilizând butoanele Sus/Jos.SYNC este disponibilă numai în anumite funcții.
9	BASS	Împingeți butonul sus sau jos pentru a regla volumul BASS în intervalul de la -6 la +6Pentru a seta nivelul volumului pentru BASS la 0, apăsați butonul.Când este conectat un subwoofer (nu este furnizat), butonul BASS comută la tasta Subwoofer. Împingeți butonul în sus sau în jos pentru a regla volumul subwoofer-ului în intervalul de la -12 sau -6 la +6. Pentru a seta nivelul sunetului subwoofer-ului la 0, apăsați butonul.
10	VOL	Apăsați butonul în sus sau în jos pentru a regla volumul.Anularea sunetuluiApăsați butonul VOL pentru anularea sunetului. Apăsați-l din nou pentru a-l activa din nou.

Reglarea volumului unității Soundbar cu telecomanda televizorului

Dacă dețineți un TV Samsung, puteți regla volumul unității Soundbar folosind telecomanda prin infraroșu care v-a fost furnizată împreună cu TV-ul Samsung.

Folosiți mai întâi meniul TV pentru setarea sunetului de pe TV-ul dvs. Samsung către boxele externe, apoi folosiți telecomanda dvs. Samsung pentru a controla volumul unității Soundbar. Pentru informații suplimentare, consultați manualul de utilizare al TV-ului. Modul implicit al acestei funcții este controlul prin telecomanda unui TV Samsung. Dacă TV-ul dvs. este un model diferit, urmați instrucțiunile de mai jos pentru a modifica setările acestei funcții.

1. Opriti unitatea Soundbar.

BYE

1. Dacă nu doriți să folosiți această funcție, mențineți apăsat butonul BASS timp de 5 secunde în mod repetat până când mesajul "OFF-TV REMOTE" este afișat pe ecran.

1. Dacă doriți să reglați unitatea Soundbar cu telecomanda televizorului, mențineți apăsat butonul BASS timp de 5 secunde în mod repetat până când mesajul "ALL-TV REMOTE" este afișat pe ecran. Apoi, utilizati meniul televizorului pentru a selecta difuzoarele externe.

1. Dacă nu doriți să vă reîntoarceți la modul implicit de utilizare a unității Soundbar (controlată printr-o telecomandă TV Samsung), mențineți apăsat butonul BASS timp de 5 secunde în mod repetat până când mesajul “SAMSUNG-TV REMOTE” este afișat pe ecran.

- De fiecare dată când trageți butonul BASS în sus și mențineți poziția timp de 5 secunde, modul se schimbă în următoarea ordine: "SAMSUNG-TV REMOTE" (Modul implicit) → "OFF-TV REMOTE" → "ALL-TV REMOTE". - Este posibil ca această funcție să nu fie disponibilă, în funcție de telecomandă. - Producători care acceptă această funcție: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA

Folosirea butoanelor ascunse (butoane cu mai multe funcții)

Buton ascuns		Pagină de referință
Buton telecomandă Funcție
BASS	Telecomanda televizorului Pornit/Oprit (Standby)	Pagina 33
	ON/OFF automată conectare Bluetooth Pagina 12
Stânga	Auto Power Link ON/OFF	Pagina 31
Sus ID SET Pagina 31
	EQ 7 benzi Pagina 32

Specificatiile de ieşire pentru diferite moduri de efecte de sunet

Effect Intrare		leşire
		Fără kitul wireless de boxe spate și subwoofer	Doar cu subwoofer	Doar cu kitul wireless de boxe spate	Cu kitul wireless de boxe spate și subwoofer
STANDARD	2.0 canale	2.0 canale	2.1canale	2.0 canale	2.1canale
	5.1 canale	3.0 canale	3.1canale	5.0 canale	5.1canale
SURROUND	2.0 canale	3.0 canale	3.1canale	5.0 canale	5.1canale
	5.1 canale	3.0 canale	3.1canale	5.0 canale	5.1canale
SMART	2.0 canale	2.0 canale	2.1canale	2.0 canale	2.1canale
	5.1 canale	3.0 canale	3.1canale	5.0 canale	5.1canale

• Kitul wireless de boxe spate și subwooferul wireless Samsung pot fi achiziționate separat. Pentru achiziționarea unui kit sau a unui subwoofer, contactați vânzătorul de la care ați achiziționat sistemul Soundbar.

11 INSTALAREA SUPORTULUI DE PERETE

Precauții la instalare

• Instalati numai pe un perete vertical.
• Evitați temperatura sau umiditatea ridicate la locația de instalare.
• Verificați duritatea peretelui și dacă acesta este suficient de dur pentru a susține greutatea sistemului. În caz contrar, ranforsați-l sau montați sistemul pe un alt perete.
• Achiziționați și utilizați șuruburi și dibluri adecvate pentru peretele pe care montați sistemul (rigips, metal, lemn, etc.). Dacă este posibil, fixați șuruburile de montat în grinzi.
• Achiziționați şuruburile de fixare pe perete în funcție de tipul și grosimea peretelui pe care montați sistemul Soundbar.

- Diametru: M5

– Lungime: 35 mm sau mai mult recomandat.

- Conectați cablurile între unitate și dispozitivele externe înainte de a fixa unitatea Soundbar pe perete.

- Opriți echipamentul și scoateți-l din priză înainte de instalare. În caz contrar, există risc de electrocutare.

Componente pentru montarea pe perete

5 cm sau mai mult

A x 3 (M5 x L50) B x 3 C D E x 2 x 2 F

1.

DC 23V 100.0V

OBSERVATII

• Instalați unitatea Soundbar la o distanță de 5 cm sau mai mult sub televizorul dvs.
• Instalati partea E înainte de montarea unității Soundbar pe perete.
• Inserați ștecărul de alimentare al Adaptorului în unitatea Soundbar înainte de montarea unității Soundbar pe perete.
• Utilizați partea E pentru a asigura cablul de alimentare din partea stângă sau dreaptă a unității Soundbar.

- Utilizați partea F pentru a o atașa în mijlocul părții inferioare a unității Soundbar.

- Asigurați-vă că Ghidaj de montare pe perete D este la nivel.

3.

- Metoda de instalare prezentată aici este pentru pereți de beton. Metodele de instalare pot varia în funcție de tipul de perete. Pentru instalarea pe un perete uscat, vă recomandăm ferm să efectuați găuri de fixare prin înșurubare în stâlpii de susținere din lemn.

Când sistemul Soundbar este conectat la Internet, actualizările software au loc automat când sistemul Soundbar este oprit.

- Pentru a utiliza funcția de Actualizare automată, sistemul Soundbar trebuie să fie conectat la Internet. Conexiunea Wi-Fi la sistemul Soundbar se va opri dacă este conectat cablul de alimentare al acestuia sau alimentarea este întreruptă. Dacă alimentarea este întreruptă, la repunerea sub tensiune sau la reconectarea cablului de alimentare porniți unitatea Soundbar și reconectați-o la internet.

13 DEPANARE

Înainte de a solicita service, verificați următoarele.

Unitatea nu poate fi pornită.

Ați introdus corespunzător cablul de alimentare în priză?

→Conectați cablul de alimentare la priză.

O funcție nu operează când butonul este apăsat.

Există electricitate statică în atmosferă?

→Scoateți cablul de alimentare și reconectați-l.

Sunetul este discontinuu în modul BT.

→Consultați sectiunile de conectare prin Bluetooth, de la pagina 11 la 16.

Nu este emis niciun sunet.

Funcția Anularea sunetului este activată?

→Apăsați butonul pentru a anula funcția.

Volumul este dat la minim?

→Reglați Volumul.

Telecomanda nu funcționează.

Bateriile sunt consumate?

→Înlocuiti-le cu altele noi.

Distanța dintre telecomandă și unitatea principală Soundbar este prea mare?

→Aduceți telecomanda mai aproape de unitatea principală Soundbar.

Nu se poate realiza conexiunea la televizor.

În cazul conexiunii printr-o rețea prin cablu

→ Verificați dacă este conectat corect cablul. (Verificați numele portului pentru a vă asigura că ați introdus cablul în portul corect.) (Consultați pagina corespunzătoare în ceea pentru metoda de conectare respectivă.)

→Apăsați butonul de pe panoul inferior al unității Soundbar sau de pe telecomandă pentru a verifica dacă modul este corect.

În cazul conexiunii printr-o rețea wireless

→Conectat prin Bluetooth

1. Comutați sistemul Soundbar în modul "BT PAIRING" și apoi utilizați televizorul pentru a căuta din nou. (Pentru detalii, consultați pagina 11.)

→Conectat prin Wi-Fi

1. Verificați dacă televizorul este un model compatibil.

- Nu sunt acceptate decât Televizoarele Samsung Smart lansate după 2014.

1. Verificați dacă televizorul este conectat la Wi-Fi.

- Dacă televizorul nu este conectat la Wi-Fi, utilizați meniul de rețea de pe televizor pentru a stabili o conexiune. (Consultați manualul de utilizare al televizorului.)

1. Verificați dacă sistemul Soundbar este conectat la Wi-Fi.

- Atunci când unitatea Soundbar este conectată, o puteți găsi în lista de boxe de pe dispozitivul dvs. mobil atunci când rulați aplicația SmartThings. Consultați pagina 19 pentru detalii.

1. Verificați dacă există un canal DFS.

- Dacă routerul dvs. wireless (Wi-Fi) utilizează un canal DFS, nu puteți stabili o conexiune Wi-Fi între televizor și sistemul Soundbar. Pentru detalii, contactați furnizorul de servicii Internet.

14 LICENTĂ

DOLBY

AUDIO

• Software-ul Spotify este supus condițiilor de licențiere ale unei companii terțe, care pot fi accesate la această adresă:
  www.spotify.com/connect/third-party-licenses.
• Pentru informații suplimentare despre Spotify Connect, accesati www.spotify.com/connect

15 NOTIFICARE DE LICENȚĂ OPEN SOURCE

Pentru informații suplimentare despre componentele open source utilizate cu acest aparat, accesati site-ul web:

http://opensource.samsung.com

16 NOTĂ IMPORTANTĂ DESPRE SERVICE

• Figurile și ilustrațiile din acest manual pentru utilizator au rol consultativ și pot diferi de aspectul efectiv al aparatului.
• Se poate percepe o taxă administrativă în următoarele situații:

(a) un inginer este chemat la solicitarea dvs. și aparatul nu prezintă niciun defect (rezultă că nu ați citit manualul de utilizare).

(b) duceți unitatea la un centru de reparații și aparatul nu prezintă niciun defect (rezultă că nu ați citit manualul de utilizare).

- Cuantumul acestei taxe administrative vă va fi comunicat înainte de efectuarea oricărei vizite la domiciliu sau la locul de muncă.

17 SPECIFICATII ŞI SUGESTII

Specificații

Nume model HW-NW700
Greutate 6,7 kg
Dimensiuni (L x Î x A) 1220,0 x 140,0 x 53,5 mm
Interval temperatură de funcționare +5°C la +35°C
Interval umiditate de funcționare 10 % la 75 %
AMPLIFICATORPutere de ieșire nominală	Woofer x4, Tweeter x 3, 4 ohmi
Format de fișiere acceptate	LPCM 2ch, Dolby AudioTM(compatibil Dolby® Digital), DTS
PUTEREA DE ALIMENTARE ADISPOZITIVULUI WIRELESSPuterea maximă a transmitătorului Wi-Fi	100 mW la 2,4 GHz – 2,4835 GHz,5,15 GHz – 5,35 GHz & 5,47 GHz – 5,725 GHz
PUTEREA DE ALIMENTARE ADISPOZITIVULUI WIRELESSPuterea maximă a transmitătorului BT	100 mW la 2,4 GHz – 2,4835 GHz

OBSERVATII

- Samsung Electronics Co., Ltd își rezervă dreptul de a modifica specificațiile fără înștiințare.

- Greutatea și dimensiunile sunt aproximative.

Măsuri de precauție: Unitatea Soundbar va reporni automat dacă activați/dezactivați funcția Wi-Fi.

Consum total de energie electrică în standby (W)	2,8W
Wi-FiMetodă de activare a portului	Apăsați butonul ID SET de pe panoul spate al unității Soundbar timp de 30 de secunde pentru a activa/a dezactiva funcția Wi-Fi.
BluetoothMetodă de activare a portului	Apăsați butonul NETWORK de pe panoul spate al unității Soundbar timp de 30 de secunde pentru a activa/a dezactiva funcția Bluetooth.

- Prin prezenta, Samsung Elctronics declară faptul că acest echipament respectă Directiva 2014/53/EU. Textul complet al declarației de conformitate EU este disponibil la următoarea adresă de internet: http://www.samsung.com accesati Asistență > Căutați asistență pentru produs și introducți numele modelului. Echipamentul poate fi funcționa și în țările europene.

Funcția 5GHZ WLAN (Wi-Fi sau SRD) a acestui echipament poate fi folosită doar în interior.

[Dispoziții privind eliminarea corectă a bateriilor acestui produs]

(Aplicabil în țări cu sisteme de colectare separate)

Acest marcaj de pe baterie, de pe manualul de utilizare sau de pe ambalaj indică faptul că bateriile acestui produs nu trebuie eliminate împreună cu alte deșeuri menajere la sfârșitul ciclului lor de viață. Dacă sunt marcate, simbolurile chimice Hg, Cd sau Pb indică faptul că bateria conține mercur, cadmiu sau plumb peste nivelurile de referință prevăzute în Directiva CE 2006/66.

În cazul în care bateriile nu sunt eliminate corespunzător, aceste substanțe pot fi dăunătoare pentru sănătatea omului sau pentru mediu.

În vederea protejării resurselor naturale și a promovării refolosirii materialelor, vă rugăm să separați bateriile de celelalte tipuri de deșeuri și să le reciclați prin intermediul sistemului gratuit de returnare a bateriilor la nivel local.

Cum se elimină corect acest produs

(Deşeuri de echipamente electrice și electronice)

(Aplicabil în țări cu sisteme de colectare separate)

Acest simbol de pe produs, accesorii și documentație indică faptul că produsul și accesoriiile sale electronice (încărcător, căști, cablu USB) nu trebuie eliminate împreună cu alte deșeuri menajere la finalul duratei lor de utilizare. Dat fiind că eliminarea necontrolată a deșeurilor poate dăuna mediului înconjurător sau sănătății umane, vă rugăm să separați aceste articole de alte tipuri de deșeuri și să le reciclați în mod responsabil, promovând astfel reutilizarea durabilă a resurselor materiale.

Utilizatorii casnici trebuie să-l contacteze pe distribuitorul care le-a vândut produsul sau să se intereseze la autoritățile locale unde și cum pot să ducă aceste articole pentru a fi reciclate în mod ecologic.

Utilizatorii comerciali trebuie să-și contacteze furnizorul și să consulte termenii și condițiile din contractul de achiziție. Acest produs și accesoriiile sale electronice nu trebuie eliminate împreună cu alte deșeuri comerciale.

Pentru informații despre angajamentele Samsung privind mediul și despre obligațiile de reglementare specifice produsului, de ex. REACH, WEEE, Baterii, accesăți:

http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html

SIGURNOSNE INFORMACIJE

SIGURNOSNA UPOZORENJA

DA BISTE SMANJILI OPASNOST OD

ELEKTRIČNOG UDARA, NE SKIDAJTE POKLOPAC (ILI ZADNJU PLOČU).

UNUTRA SE NE NALAZE DELOVI KOJI SE MOGU

SERVISIRATI. SERVISIRANJE POVERITE

KVALIFIKOVANOM OSOBLJU SERVISA.

	OPREZOPASNOST ODELEKTRIČNOG UDARA.NE OTVARATI.
	Ovaj simbol ukazuje na to da je unutar uređaja prisutan visoki napon. Svaka vrsta kontakta sa unutrašnjim komponentama ovog uređaja predstavlja opasnost.
	Ovaj simbol ukazuje na to da se uz proizvod isporučuje važna dokumentacija koja se odnosi na rukovanje i održavanje.
	Proizvod klase II: Ovaj simbol označava da povezivanje na zaštitno električno uzemljenje nije neophodno.
	Naizmenična struja: Ovaj simbol označava da naizmeničnu struju.
	Jednosmerna struja: Ovaj simbol označava da jednosmernu struju.
	Oprez, videti uputstva za upotrebu: Ovaj simbol upućuje korisnika da u korisničkom priručniku pročita dodatne informacije u vezi sa bezbednošću.

OPREZ

UPOZORENJE

- Da biste smanjili opasnost od požara ili električnog udara, ne izlažite ovaj proizvod kiši ili vlazi.

OPREZ
