NÁVOD K OBSLUZE HWNW700 SAMSUNG

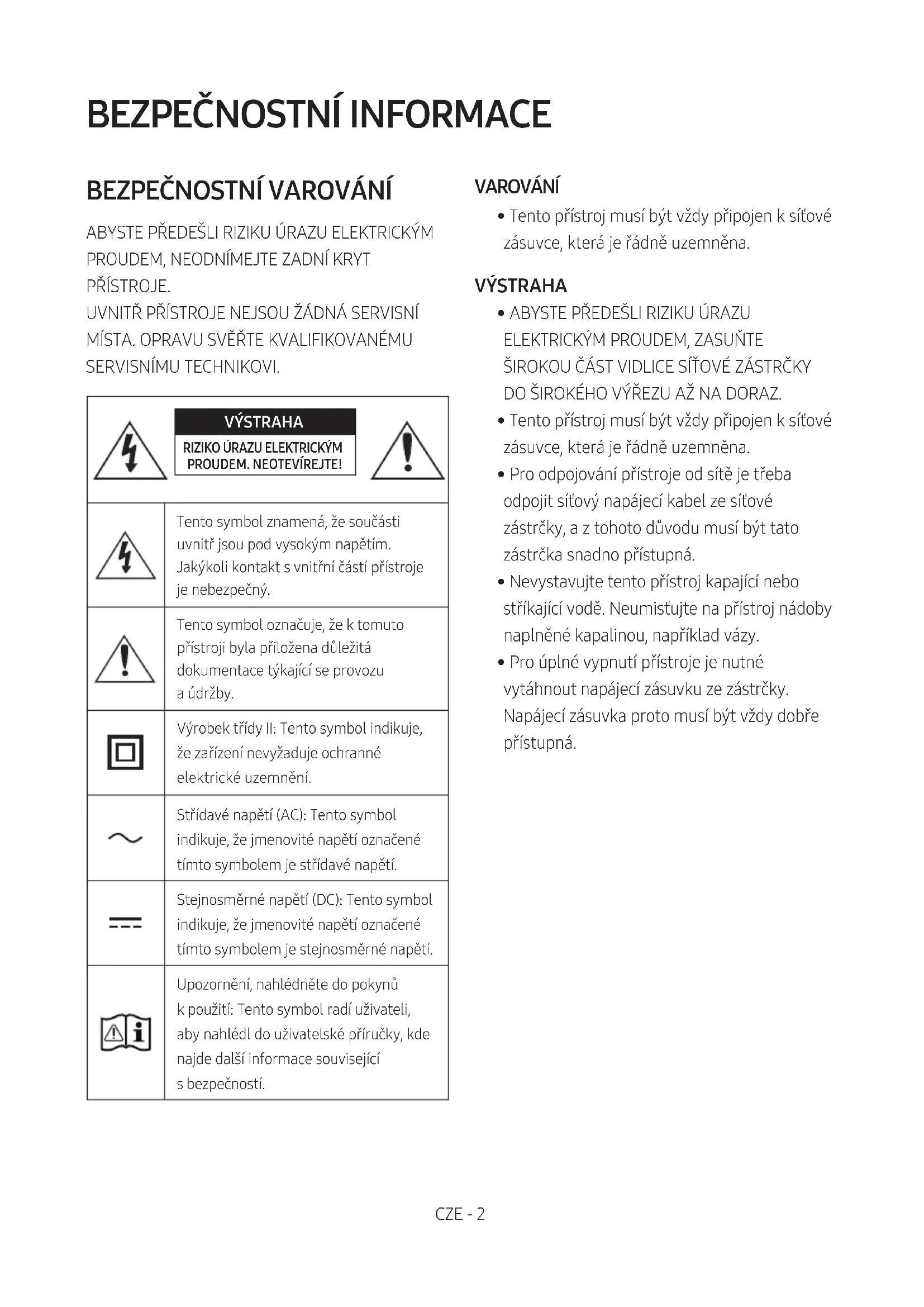

	VÝSTRAHA
	RIZIKO ÚRAZU ELEKTRICKÝMPROUDEM. NEOTEVÍREJTE!
	Tento symbol znamená, že součásti uvnitř jsou pod vysokým napětím.Jakýkoli kontakt s vnitřní částí přístroje je nebezpečný.
	Tento symbol označuje, že k tomuto přístroji byla přiložena důležitá dokumentace týkající se provozu a údržby.
	Výrobek třídy II: Tento symbol indikuje, že zařízení nevyžaduje ochranné elektrické uzemnění.
	Střídavé napětí (AC): Tento symbol indikuje, že jmenovité napětí označené tímto symbolem je střídavé napětí.
	Stejnosměrné napětí (DC): Tento symbol indikuje, že jmenovité napětí označené tímto symbolem je stejnosměrné napětí.
	Upozornění, nahlédněte do pokynů k použití: Tento symbol radí uživateli, aby nahlédl do uživatelské příručky, kde najde další informace související s bezpečností.

VAROVÁNÍ

- Tento přístroj musí být vždy připojen k síťové zásuvce, která je řádně uzemněna.

VÝSTRAHA

• ABYSTE PŘEDEŠLI RIZIKU ÚRAZU ELEKTRICKÝM PROUDEM, ZASUŇTE ŠIROKOU ČÁST VIDLICE SÍŤOVÉ ZÁSTRČKY DO ŠIROKÉHO VÝŘEZU AŽ NA DORAZ.
• Tento přístroj musí být vždy připojen k síťové zásuvce, která je řádně uzemněna.
• Pro odpojování přístroje od sítě je třeba odpojit síťový napájecí kabel ze síťové zástrčky, a z tohoto důvodu musí být tato zástrčka snadno přístupná.
• Nevystavujte tento přístroj kapající nebo stříkající vodě. Neumistujte na přístroj nádoby naplněné kapalinou, například vázy.
• Pro úplné vypnutí přístroje je nutné vytáhnout napájecí zásuvku ze zástrčky. Napájecí zásuvka proto musí být vždy dobře přístupná.

BEZPEČNOSTNÍ OPATŘENÍ

1. Ujistěte se, že zdroj napětí AC ve vašem domě odpovídá požadavkům napájení uvedeným na identifikačním štítku nalepeném na spodní straně produktu. Přístroj instalujte ve vodorovné poloze na vhodný podklad (např. nábytek) s dostatečným prostorem okolo pro větrání 7 – 10 cm. Neblokujte ventilační otvory. Neumistujte přístroj na zesilovače ani jiná zařízení, která se mohou zahřívat. Přístroj je navržen pro nepřetržité používání. Pro úplné vypnutí přístroje odpojte napájecí zástrčku od zásuvky. Pokud se chystáte přístroj delší dobu nepoužívat, odpojte jej od zásuvky.
2. Během bouřky odpojte zástrčku napájecího kabelu ze zásuvky elektrorozvodné sítě. Napěťové špičky způsobené blesky by mohly přístroj poškodit.
3. Přístroj nevystavujte přímému slunečnímu světlu nebo jiným zdrojům tepla. Hrozí přehřátí a následná porucha přístroje.

4. Přístroj chraňte před vlhkostí (např. vázy) a horkem (např. krb) a neumistujte jej do blízkosti zdrojů silných magnetických nebo elektrických polí. V případě poruchy přístroje odpojte napájecí kabel od elektrorozvodné sítě. Přístroj není určen k průmyslovému využití. Používejte jej pouze pro osobní účely. Pokud byl přístroj uložen v chladném prostředí, může dojít ke kondenzaci. Při přepravě přístroje v zimním období počkejte před jeho opětovným použitím přibližně 2 hodiny, než získá pokojovou teplotu.

5. Baterie používaná v tomto přístroji obsahuje chemikálie, které mohou poškodit životní prostředí. Nevyhazujte použité baterie do běžného domovního odpadu. Nevyhazujte baterie do ohně. Nezkratujte, nerozebírejte nebo nepřehřívejte baterie. V případě nesprávné výměny baterie hrozí riziko výbuchu. Baterii vyměňujte pouze za baterii stejného typu.

O PŘÍRUČCE

Uživatelská příručka má dvě části: tato UŽIVATELSKÁ PŘÍRUČKA v tištěné podobě a podrobná KOMPLETNÍ PŘÍRUČKA, kterou si můžete stáhnout.

Tato příručka obsahuje bezpečnostní pokyny, informace o instalaci výrobku, součástech, připojeních a specifikaci výrobku.

Po naskenováním QR kódu získáte přístup ke KOMPLETNÍ PŘÍRUČKA ve středisku online zákaznické podpory společnosti Samsung. Chcete-li si tuto příručku zobrazit na svém počítači nebo mobilním zařízení, stáhněte si ji z webu společnosti Samsung ve formátu dokumentu. (http://www.samsung.com/support)

Konstrukce, technické údaje a obrazovka aplikací se mohou změnit bez předchozího upozornění.

OBSAH

01 Kontrola součástí 6

Vložení baterií do dálkového ovladače (2 tužkové baterie AA) 6

02 Popis výrobku 7

Přední panel / pravý panel zařízení Soundbar 7

Zadní panel soundbaru 8

03 Připojení zařízení Soundbar 9

Připojení napájení ____ 9

04 Připojení k televizoru 10

Připojení pomocí optického kabelu ____ 10

Bezdrátové připojení ____ 11

– Připojení televizoru přes Bluetooth ____ 11

– Připojení přes Wi-Fi ____ 13

05 Připojení externího zařízení 15

Připojení pomocí optického kabelu ____ 15

06 Připojení mobilního zařízení 16

Připojení prostřednictvím technologie Bluetooth ____ 16

Připojení přes Wi-Fi (bezdrátová sít) 19

07 Připojení Soundbaru k sadě SWA-9000S (Prodává se samostatně) 21

08 Připojení Soundbaru k sadě SWA-W700 (Prodává se samostatně) 24

09 Připojení zařízení Amazon 27

Připojení a používání se zařízením Amazon (Amazon Echo) 27

Ovládání Soundbaru hlasovými příkazy 29

10 Používání dálkového ovladače 30

Jak používat dálkový ovladač ____ 30

Nastavení hlasitosti zařízení Soundbar pomocí dálkového ovladače 33

Používání skrytých tlačítek (tlačítka s více funkcemí) ____ 34

Výstupní specifikace pro různé režimy zvukových efektů ____ 34

11 Instalace sady pro upevnění na stěnu 35

Bezpečnostní opatření při montáži ____ 35

Součásti pro upevnění na stěnu 35

12 Aktualizace softwaru 39

13 Řešení problémů 40

14 Licence 41

15 Poznámka k licenci otevřeného softwaru 41

16 Důležité upozornění k servisu 41

17 Technické údaje a další informace 42

Technické údaje 42

01 KONTROLA SOUČÁSTÍ

Držák kabelů Měkká podložka Šroub držáku hardwarového klíče

• Další informace týkající se napájení a spotřeby energie naleznete na štítku na produktu. (Štítek: Spodní strana hlavní jednotky Soundbar)
• Součásti pro upevnění zařízení Soundbar na stěnu najdete na straně 35.
• Chcete-li zakoupit další součásti nebo volitelné kabely, obraťte se na servisní středisko společnosti Samsung nebo na oddělení péče o zákazníky společnosti Samsung.
• Tento soundbar je určen pouze pro montáž na zed'.
• Šroub držáku hardwarového klíče slouží k upevnění držáku hardwarového klíče při připojování Soundbaru k sadě bezdrátových zadních reproduktorů (SWA-9000S) nebo bezdrátovému subwooferu (SWA-W700) (prodávají se samostatně).
• Vzhled příslušenství nemusí přesně odpovídat výše uvedeným ilustracím.

Vložení baterií do dálkového ovladače (2 tužkové baterie AA)

Sundejte kryt baterií ve směru šipky. Do ovladače vložte 2 baterie AA (1,5 V) s ohledem na správnou polaritu. Zasuňte kryt baterií zpět na místo.

Přední panel / pravý panel zařízení Soundbar

Výrobek postavte tak, aby bylo logo SAMSUNG nahoře. 1 Dolní panel 2 3 4

1	DisplejZobrazuje stav a aktuální režim zařízení.
2	Tlačítko (Vypínač)Slouží k zapnutí a vypnutí napájení.
3	Tlačítko (Hlasitost) +Umožňuje nastavit hlasitost.Při nastavování se úroveň hlasitosti zobrazuje na předním displeji zařízení Soundbar.
4	Tlačítko (Zdroj)Slouží k výběru režimu vstupního zdroje.
	Režim vstupu Displej
	Optický (digitální) vstup D.IN
	Režim Wi-Fi WIFI
	Režim BLUETOOTH BT
	• Chcete-li zapnout režim „BT PAIRING“, změňte zdroj na režim „BT“ a stiskněte a déle než 5 sekund podržte tlačítko

• Po připojení napájecího kabelu začne tlačítko napájení pracovat za 4 až 6 sekund.
• Po zapnutí začne přístroj reprodukovat zvuk až po 4 až 5 sekundách.
• Chcete-li slyšet zvuk pouze ze systému Soundbar, vypněte reproduktory televizoru v nabídce nastavení zvuku televizoru. Viz návod k televizoru dodávaný s televizorem.

Zadní panel soundbaru

DIGITAL AUDIO IN (OPTICAL) WIRELESS DC 23V 4 5 NETWORK ID SET (WOOFER/REAR)

1	DIGITAL AUDIO IN (OPTICAL)Slouží k připojení k digitálnímu (optickému) výstupu externího zařízení.
2	WIRELESSPřipojte bezdrátový hardwarový klíč, který propojuje Soundbar s prostorovými reproduktory a subwooferem přes bezdrátovou síť (prostorové reproduktory, subwoofer a bezdrátový hardwarový klíč se prodávají samostatně).Konektor WIRELESS není kompatibilní se sběrnicí USB.Dostupnost subwooferů se liší podle oblasti. Informace o dostupnosti najdete na stránce http://www.samsung.com/support.
3	DC 23V (Vstup napájení)Slouží k připojení napájecího AC/DC adaptéru.
4	NETWORKStisknutím se připojíte k bezdrátové síti (Wi-Fi) prostřednictvím aplikace SmartThings.
5	ID SET (WOOFER/REAR)Stisknutím bezdrátově připojte soundbar k prostorovým reproduktorům a subwooferu.Podržením tlačítka Nahoru na dálkovém ovladači po dobu 5 sekund dokončíte ID SET.

• Při odpojování napájecího kabelu AC/DC napájecího adaptéru z elektrické zásuvky držte kabel za zástrčku, nikoli za kabel.
• Jednotku ani jiné součásti nezapojujte do zásuvky AC, pokud nejsou propojeny všechny součásti.

03 PŘIPOJENÍ ZAŘÍZENÍ SOUNDBAR

Připojení napájení

V pořadí zřejmém z následujícího obrázku (1, 2) připojte soundbar k elektrické zásuvce:

Připojte výstupní napájecí kabel ke napájecímu adaptéru a pak k Soundbaru.
② Zapojte zástrčku napájecího kabelu do elektrické zásuvky.

Viz následující obrázky.

- Další informace týkající se požadovaného napájení a spotřeby energie naleznete na štítku výrobku. (Štítek: Spodní strana hlavní jednotky Soundbar)

- Zajistěte, aby byl AC/DC adaptér umístěn na stole nebo na podlaze. Pokud AC/DC adaptér umístíte tak, že visí a vstup kabelu AC směřuje nahoru, může do adaptéru vniknout voda nebo jiné cizí látky a způsobit jeho závadu.

04 PŘIPOJENÍ K TELEVIZORU

Zvuk televizoru můžete ze zařízení Soundbar poslouchat prostřednictvím kabelového nebo bezdrátového připojení.

- Pokud je zařízení Soundbar připojeno k vybraným televizorům Samsung, je možné jej ovládat dálkovým ovladačem televizoru.

– Po propojení Soundbaru s televizorem pomocí optického kabelu budou tuto funkci podporovat televizory Samsung Smart TV s podporou funkce Bluetooth uvedené na trh od roku 2017.

- Tato funkce vám rovněž umožňuje pomocí nabídky televizoru upravit zvukové pole a různá nastavení včetně hlasitosti a ztlumení zvuku.

Připojení pomocí optického kabelu

Pokud jsou vysílané signály Dolby Digital a „formát výstupu digitálního zvuku“ je na vašem televizoru nastaven na PCM, doporučujeme změnit toto nastavení na Dolby Digital. Změnou tohoto nastavení dosáhnete lepší kvality zvuku. (Nabídka televizoru může v závislosti na výrobci obsahovat jiná označení pro Dolby Digital a PCM.)

1. Pomocí digitálního optického kabelu (není součástí balení) propojte konektor DIGITAL AUDIO IN (OPTICAL) na zařízení Soundbar s konektorem OPTICAL OUT na televizoru.

2. Stiskněte tlačítko na dolním panelu nebo na dálkovém ovladači a zvolte režim „D.IN“.

Auto Power Link

Funkce Auto Power Link umožňuje zapnout televizor současně se zařízením Soundbar.

1. Pomocí digitálního optického kabelu (není součástí balení) propojte zařízení Soundbar s televizorem.

2. Stisknutím tlačítka Vlevo na dálkovém ovladači (modrá tečka na obrázku vpravo) na 5 sekund můžete zapnout nebo vypnout funkci Auto Power Link.

- Funkce Auto Power Link je ve výchozím nastavení zapnutá.

(Chcete-li tuto funkci vypnout, podržte na dálkovém ovladači 5 sekund stisknuté tlačítko Vlevo.)

• V závislosti na připojeném zařízení nemusí funkce Auto Power Link fungovat.

- Tato funkce je k dispozici pouze v režimu „D.IN“.

Bezdrátové připojení

Připojení televizoru přes Bluetooth

Pokud k zařízení Soundbar připojíte přes Bluetooth televizor, můžete poslouchat stereofonní zvuk bez zbytečně překážejících kabelů.

- Současně lze připojit pouze jeden televizor.

TV Spodní strana soundbaru NEBO

První připojení

1. Stisknutím tlačítka

na dálkovém ovladači spustte režim „BT PAIRING“.

(NEBO)

a. Stiskněte tlačítko na dolním panelu a vyberte možnost „BT“.
Pokud není k Soundbaru připojeno žádné zařízení Bluetooth, „BT“ se během několika sekund automaticky změní na „BT READY“.
b. Když se zobrazí zpráva „BT READY“, podržte tlačítko na dolním panelu soundbaru stisknuté na více než 5 sekund. Zobrazí se zpráva „BT PAIRING“.

1. Na televizoru zvolte režim Bluetooth (další informace najdete v příručce k televizoru).

2. Na obrazovce televizoru vyberte ze seznamu možnost „[AV] Samsung Soundbar NWxxx“. V seznamu zařízení Bluetooth na obrazovce televizoru je dostupné zařízení Soundbar označeno zprávou „Need Pairing“ nebo „Paired“. Chcete-li zařízení Soundbar připojit, vyberte tuto zprávu a vytvořte připojení.

- Po připojení televizoru se na předním displeji zařízení Soundbar zobrazí [Název televizoru] → „BT“.

1. Nyní uslyšite ze zařízení Soundbar zvuk televizoru.

Pokud se připojení zařízení nezdaří

• Pokud se v seznamu objeví dříve připojené zařízení Soundbar (např. „[AV] Samsung Soundbar NWxxx“), odstraňte je.
• Poté opakujte kroky 1 až 3.

POZNÁMKA

– Po prvním připojení Soundbaru k vašemu televizoru použijte k dalšímu připojení režim „BT READY“.

Odpojení zařízení Soundbar od televizoru

Stiskněte tlačítko na dolním panelu nebo na dálkovém ovladači a přepněte do jiného režimu než „BT“.

• Vzhledem k tomu, že televizor musí přijmout od zařízení Soundbar odezvu, bude odpojení chvíli trvat (požadovaný čas se může lišit v závislosti na modelu televizoru).
• Chcete-li zrušit automatické připojení přes Bluetooth mezi Soundbarem a televizorem, stiskněte na dálkovém ovladači na 5 sekund tlačítko, když je Soundbar ve stavu „ BT READY“. (Přepnutí mezi Zapnuto → Vypnuto)

Jaký je rozdíl mezi BT READY a BT PAIRING?

• BT READY : V tomto režimu můžete vyhledávat dříve připojené televizory nebo připojit dříve připojené mobilní zařízení k Soundbaru.
• BT PAIRING : V tomto režimu můžete k Soundbaru připojit nové zařízení. (Stiskněte tlačítko 📄na dálkovém ovladači nebo podržte tlačítko 📋 na spodní straně soundbaru stisknuté na více než 5 sekund, když je soundbar v režimu „BT“).

POZNÁMKY

• Budete-li při připojování zařízení Bluetooth vyzváni k zadání PIN kódu, zadejte <0000>.
• Pokud bude v režimu připojení přes Bluetooth vzdálenost mezi zařízením Soundbar a zařízením Bluetooth větší než 10 metrů, dojde ke ztrátě připojení.
  – Zařízení Soundbar se po 5 minutách ve stavu Ready automaticky vypne.
  – Vyhledávání nebo připojení přes Bluetooth nemusí u zařízení Soundbar fungovat v těchto případech:
  – V okolí zařízení Soundbar je silné elektrické pole.
  – Se zařízením Soundbar je současně spárováno několik zařízení Bluetooth.
  – Zařízení Bluetooth je vypnuto, není na svém místě nebo má poruchu.

– Elektronická zařízení mohou působit vysokofrekvenční rušení. Zařízení, která generují elektromagnetické vlnění (např. součásti mikrovlnných a bezdrátových sítí), musí být mimo dosah hlavní jednotky Soundbar.

Připojení přes Wi-Fi

Kontrolní seznam před připojením

1. Zkontrolujte, zda byl televizor Samsung Smart TV uveden na trh po roce 2014. Tato funkce je kompatibilní pouze s televizory Samsung Smart TV uvedenými na trh po roce 2014.
2. Zkontrolujte, zda je váš bezdrátový směrovač (Wi-Fi) připraven a funguje.
3. Zkontrolujte, zda je televizor připojen k bezdrátovému směrovači (vaší síti Wi-Fi).

TV Spodní strana soundbaru

Krok 1: Připojení Soundbaru k Wi-Fi

1. Stisknutím tlačítka na spodní části soundbaru nebo na dálkovém ovladači vyberte režim „WIFI“.

- Při použití vybraných televizorů Samsung (chytré televizory Samsung z let 2016–2018, které podporují technologii Bluetooth).

- Pokud je televizor zapnutý a vybrali jste režim „WIFI“, zobrazí se na obrazovce televizoru okno s pokyny pro automatické připojení Soundbaru k bezdrátovému směrovači (Wi-Fi). Postupujte podle pokynů v okně na obrazovce televizoru.

WIFI Spodní strana soundbaru

1. Připojte své mobilní zařízení (chytrý telefon, tablet atd.) k síti Wi-Fi, k níž je připojen televizor.

2. Do svého mobilního zařízení (chytrého telefonu, tabletu atd.) nainstalujte aplikaci SmartThings a spustě te ji.

1. Postupujte podle pokynů aplikace na obrazovce mobilního zařízení pro připojení Soundbaru k vaší síti Wi-Fi.

Krok 2 : Konfigurace nastavení na televizoru

- Pokud se televizor po změně vstupního zdroje na Soundbar odpojí od bezdrátové sítě, připojte jej znovu k síti prostřednictvím nabídky televizoru.

Televizory vyrobené v roce 2018

Domů (☐) → Nastavení (☐) → Zvuk → Zvukový výstup → [AV] Samsung Soundbar NWxxx (Wi-Fi)

Televizory vyrobené v roce 2017

Domů (☐) → Nastavení (☐) → Zvuk → Zvukový výstup → [AV] Samsung Soundbar NWxxx (Wi-Fi)

Televizory vyrobené v roce 2016

Domů (☐) → Nastavení (☐) → Zvuk → Vyberte reproduktor → [AV] Samsung Soundbar NWxxx (Wi-Fi)

Televizory vyrobené v roce 2015

Nabídka → Zvuk → Seznam reproduktorů

Televizory vyrobené v roce 2014

Nabídka → Zvuk → Nastavení reproduktorů → Multiroom Link - Nastaven

POZNÁMKY

– Televizor a Soundbar musejí být připojeny ke stejné bezdrátové síti (Wi-Fi).

- Pokud váš bezdrátový směrovač (Wi-Fi) používá kanál DFS, nebude možné mezi televizorem a Soundbarem vytvořit připojení Wi-Fi. Podrobnosti získáte od poskytovatele internetových služeb.

– Pokud 5 GHz připojení Wi-Fi nefunguje bez problémů, použijte šířku pásma 2,4 GHz.

– Protože se nabídky mohou lišit v závislosti na roce výroby, říd'te se příručkou k televizoru.

05 PŘIPOJENÍ EXTERNÍHO ZAŘÍZENÍ

Připojte se k externímu zařízení prostřednictvím kabelové nebo bezdrátové sítě a přehrávejte zvuk ze zařízení Soundbar.

Připojení pomocí optického kabelu

1. Pomocí digitálního optického kabelu (není součástí balení) propojte konektor DIGITAL AUDIO IN (OPTICAL) na hlavní jednotce s konektorem OPTICAL OUT na zdrojovém zařízení.
2. Stisknutím tlačítka na dolním panelu nebo na dálkovém ovladači vyberte režim „D.IN“.

06 PŘIPOJENÍ MOBILNÍHO ZAŘÍZENÍ

Připojení prostřednictvím technologie Bluetooth

Pokud k zařízení Soundbar připojíte přes Bluetooth mobilní zařízení, můžete poslouchat stereofonní zvuk bez zbytečně překážejících kabelů.

- Současně lze připojit nejvýše jedno zařízení Bluetooth.

Zařízení Bluetooth NEBO Spodní strana soundbaru

První připojení

1. Stisknutím tlačítka 🚪️ na dálkovém ovladači spustte režim „BT PAIRING“.

(NEBO)

a. Stiskněte tlačítko 📋 na dolním panelu a vyberte možnost „BT“. Pokud není k Soundbaru připojeno žádné zařízení Bluetooth, „BT“ se během několika sekund automaticky změní na „BT READY“.
b. Když se zobrazí zpráva „BT READY“, podržte tlačítko na dolním panelu soundbaru stisknuté na více než 5 sekund. Zobrazí se zpráva „BTPAIRING“.

1. Vyberte ze seznamu možnost „[AV] Samsung Soundbar NWxxx“.

- Po připojení zařízení Soundbar k zařízení Bluetooth se na čelním displeji zobrazí [Název zařízení Bluetooth] → „BT“.

1. Nyní můžete prostřednictvím zařízení Soundbar přehrávat hudební soubory ze zařízení připojeného přes Bluetooth.

Pokud se připojení zařízení nezdaří

• Pokud se v seznamu objeví dříve připojené zařízení Soundbar (např. „[AV] Samsung Soundbar NWxxx“), odstraňte je.
  • Poté opakujte kroky 1 a 2.

POZNÁMKA

- Po prvním připojení Soundbaru k vašemu mobilní zařízení použijte k dalšímu připojení režim „BT READY”.

Jaký je rozdíl mezi BT READY a BT PAIRING?

• BT READY : V tomto režimu můžete vyhledávat dříve připojené televizory nebo připojit dříve připojené mobilní zařízení k Soundbaru.
• BT PAIRING : V tomto režimu můžete k Soundbaru připojit nové zařízení. (Stiskněte tlačítko 📄️ na dálkovém ovladači nebo podržte tlačítko 📋 na spodní straně soundbaru stisknuté na více než 5 sekund, když je soundbar v režimu „BT“)

POZNÁMKY

• Budete-li při připojování zařízení Bluetooth vyzváni k zadání PIN kódu, zadejte <0000>.
• Pokud bude v režimu připojení přes Bluetooth vzdálenost mezi zařízením Soundbar a zařízením Bluetooth větší než 10 metrů, dojde ke ztrátě připojení.

– Zařízení Soundbar se po 5 minutách ve stavu Ready automaticky vypne.

– Vyhledávání nebo připojení přes Bluetooth nemusí u zařízení Soundbar fungovat v těchto případech:

– V okolí zařízení Soundbar je silné elektrické pole.
– Se zařízením Soundbar je současně spárováno několik zařízení Bluetooth.
– Zařízení Bluetooth je vypnuto, není na svém místě nebo má poruchu.

– Elektronická zařízení mohou působit vysokofrekvenční rušení. Zařízení, která generují elektromagnetické vlnění (např. součásti mikrovlnných a bezdrátových sítí), musí být mimo dosah hlavní jednotky Soundbar.

– Přístroj Soundbar podporuje data SBC (44,1 kHz, 48 kHz).
– Připojujte pouze zařízení Bluetooth, která podporují funkci A2DP (AV).

• Zařízení s technologií Bluetooth, která podporují pouze funkci HF (hands-free), nelze připojit k přístroji Soundbar.
• Po spárování bezdrátového reproduktoru k zařízení Bluetooth vyberte mezi skenovanými zařízeními „[AV] Samsung Soundbar NWxxx“. Režim bezdrátového reproduktoru se změní automaticky na „BT“.

- K dispozici, pouze pokud je přístroj Soundbar uveden v seznamu spárovaných zařízení na zařízení Bluetooth. (Zařízení Bluetooth a přístroj Soundbar musí být předtím již alespoň jednou spárovány.)

• Přístroj Soundbar se zobrazí v seznamu vyhledaných zařízení na zařízení Bluetooth, pouze pokud přístroj Soundbar zobrazuje zprávu „BT READY“.
• Pokud je již Soundbar v režimu Bluetooth a je spárován s některým zařízením Bluetooth, nelze jej spárovat s dalším zařízením Bluetooth.

Odpojení zařízení Bluetooth od zařízení Soundbar

Zařízení Bluetooth lze od přístroje Soundbar odpojit. Podrobnosti o tomto postupu naleznete v uživatelské příručce zařízení Bluetooth.

• Přístroj Soundbar se odpojí.
• Po odpojení zařízení Soundbar od zařízení Bluetooth se na čelním displeji zařízení Soundbar zobrazí „BT DISCONNECTED“.

Odpojení jednotky Soundbar od zařízení Bluetooth

Na dolním panelu nebo na dálkovém ovladači stiskněte tlačítko a vyberte jiný režim než „BT“.

• Vzhledem k tomu, že zařízení Bluetooth musí přijmout od zařízení Soundbar odezvu, bude odpojení chvíli trvat (doba potřebná k odpojení se může lišit v závislosti na zařízení Bluetooth).
• Po odpojení zařízení Soundbar od zařízení Bluetooth se na čelním displeji zařízení Soundbar zobrazí „BT DISCONNECTED“.

POZNÁMKY

- V režimu připojení Bluetooth se připojení Bluetooth může vypnout, když vzdálenost mezi přístrojem Soundbar a zařízením Bluetooth přesáhne 10 m.

– Přístroj Soundbar se po 5 minutách ve stavu pohotovosti vypne.

Informace o technologii Bluetooth

Bluetooth je technologie, která umožňuje zařízením s podporou Bluetooth snadno komunikovat bez drátů na malé vzdálenosti.

• Zařízení s technologií Bluetooth může při některých způsobech použití způsobovat rušení nebo nesprávnou funkci. Příklady:
• Část těla je v kontaktu s přijímacím/vysílacím systémem zařízení Bluetooth nebo přístrojem Soundbar.
• Překážky, jako jsou stěny, rohy nebo kancelářské přepážky, mohou způsobit rozdíly v šíření signálu.
• Zařízení využívající stejné pásmo, například lékařské přístroje, mikrovlnné trouby a bezdrátové místní sítě, mohou způsobit elektrické rušení.

- Při párování přístroje Soundbar se zařízením Bluetooth udržujte toto zařízení v malé vzdálenosti.

- Čím větší je vzdálenost mezi přístrojem Soundbar a zařízením Bluetooth, tím horší je kvalita. Pokud vzdálenost překročí dosah Bluetooth, dojde k výpadku spojení.

- V oblastech s nekvalitním příjmem nemusí připojení Bluetooth fungovat.

- PřipojeníBluetooth pracuje jen v blízkosti přístroje. Připojení bude automaticky ukončeno, pokud překročíte uvedený dosah. I v uvedeném dosahu může dojít ke zhoršení kvality zvuku vlivem překážek, jako jsou dveře a stěny.

- Toto bezdrátové zařízení může při provozu způsobit elektrické rušení.

Připojení přes Wi-Fi (bezdrátová sít)

• Po připojení Soundbaru k síti Wi-Fi získáte přístup k různým službám pro streamování hudby a internetovým rádiím. Pokud k síti Wi-Fi připojíte více Soundbarů, můžete používat skupinové přehrávání nebo režim stereofonního zvuku.
• Pro připojení Soundbaru k mobilnímu zařízení přes bezdrátovou sít (Wi-Fi) je nutné použít aplikaci SmartThings.

Spodní strana soundbaru

První připojení

1. Stisknutím tlačítka na spodní části soundbaru nebo na dálkovém ovladači vyberte režim „WIFI“.

WIFI Spodní strana soundbaru

1. Do svého mobilního zařízení (např. smartphonu nebo tabletu) nainstalujte aplikaci SmartThings a spustě te ji.

1. Spustte aplikaci a podle pokynů na obrazovce zaregistrujte (přidejte) v této aplikaci svůj Soundbar.

- V některých mobilních zařízeních se nemusí automaticky zobrazit vyskakovací okno (třetí obrázek níže).

V některých mobilních zařízeních se nemusí automaticky zobrazit vyskakovací okno. V takovém případě vyberte z nabídky aplikace možnost „Add device“. Váš Soundbar byl nyní přidán do aplikace.

- Chcete-li připojit další sadu bezdrátových zadních reproduktorů SWA-9000S (není součástí balení), deaktivujte systém prostorového zvuku odpojením bezdrátových reproduktorů Samsung od Soundbaru (pokud připojíte prostorové reproduktory, aniž byste odpojili reproduktory SWA-9000S, bude zvuk vycházet z bezdrátového reproduktoru Samsung i z prostorového reproduktoru).

07 PŘIPOJENÍ SOUNDBARU K SADĚ SWA-9000S (PRODÁVÁ SE SAMOSTATNĚ)

Připojte k Soundbaru sadu bezdrátových zadních reproduktorů Samsung SWA-9000S (prodává se samostatně) a dosáhněte skutečného prostorového zvuku bez nutnosti kabelů.

1. Vypněte zařízení Soundbar.

BYE

1. Připojte bezdrátový hardwarový klíč ke konektoru „WIRELESS“ na hlavní jednotce Soundbaru.

- Po vložení bezdrátového hardwarového klíče do konektoru Wireless musí logo „WIRELESS“ směřovat nahoru jako na níže uvedeném obrázku.

POZNÁMKA

- Pokud jste si zakoupili volitelný subwoofer SWA-W700 a chcete jej po přidání sady SWA-9000S přidat do svého nastavení reproduktorů:

- Nevytahujte bezdrátový hardwarový klíč, který jste již zapojili do konektoru „WIRELESS“ na Soundbaru. Bezdrátový hardwarový klíč dodávaný se sadou SWA-9000S lze použít u volitelného subwooferu SWA-W700).

1. Připojte modul bezdrátového přijímače ke dvěma prostorovým reproduktorům.

- Reproduktorové kabely jsou barevně rozlišeny.

1. Připojte modul bezdrátového přijímače a zkontrolujte jeho pohotovostní stav.

- Na modulu bezdrátového přijímače začne blikat kontrolka LINK LED (modrá). Pokud kontrolka LED nebliká, stiskněte hrotem propisky na zadní straně modulu bezdrátového přijímače na 5 až 6 sekund tlačítko ID SET, dokud nezačne blikat kontrolka LINK LED (modře). Další informace o kontrolce LED najdete v uživatelské příručce k sadě SWA-9000S.

1. Minimálně 5 sekund podržte stisknuté tlačítko Nahoru na dálkovém ovladači nebo tlačítko IDSET na dolním panelu.

- Na displeji Soundbaru se krátce zobrazí zpráva ID SET, která poté zmizí.

- Po dokončení ID SET se Soundbar automaticky zapne.

– Pokud Soundbar přehrává hudbu ve chvíli, kdy jej připojíte k sadě SWA-9000S, může dojít k zadrhávání zvuku v důsledku dokončování připojení.

1. Zkontrolujte, zda kontrolka LINK LED svítí nepřerušovaně modře (připojení je dokončeno).

LINK Svítí modře

Jakmile je vytvořeno připojení mezi Soundbarem a modulem bezdrátového připojení, přestane kontrolka LINK LED blikat a bude svítit modře.

1. Není-li sada SWA-9000S připojena, opakujte postup od kroku 4.

POZNÁMKY

• Napájecí kabel produktu ani televizor nezapojujte do zásuvky, dokud nejsou propojeny všechny součásti.
• Před přesunem či instalací produktu se ujistěte, že je vypnuto napájení a že je odpojen napájecí kabel.
  – Maximální přenosová vzdálenost bezdrátového signálu hlavní jednotky je přibližně 10 metrů, ale může se lišit v závislosti na prostředí. V případě, že mezi hlavní jednotkou a subwooferem stojí železobetonová nebo kovová stěna, nemusí systém fungovat vůbec, protože bezdrátový signál neprochází kovem.

BEZPEČNOSTNÍ OPATŘENÍ

• Antény přijímající bezdrátový signál jsou zabudovány do bezdrátového subwooferu. Zabraňte styku jednotek s vodou a vlhkostí.
• V zájmu zajištění optimálních podmínek pro poslech se postarejte, aby se v okolí bezdrátového subwooferu a modulu bezdrátového přijímače (prodává se samostatně) nenacházely žádné překážky.

08 PŘIPOJENÍ SOUNDBARU K SADĚ SWA-W700 (PRODÁVÁ SE SAMOSTATNĚ)

1. Vypněte Soundbar dálkovým ovladačem nebo stisknutím tlačítka na hlavní jednotce Soundbaru.

BYE

1. Připojte bezdrátový hardwarový klíč ke konektoru „WIRELESS“ na hlavní jednotce Soundbaru.

- Po vložení bezdrátového hardwarového klíče do držáku musí logo „WIRELESS“ směřovat nahoru jako na níže uvedených obrázcích.

- Pokud jste si zakoupili volitelnou sadu bezdrátových zadních reproduktorů SWA-9000S a chcete ji po přidání subwooferu SWA-W700 přidat do svého nastavení reproduktorů, nevytahujte bezdrátový hardwarový klíč, který jste již zapojili do konektoru „WIRELESS“ na Soundbaru.

- Bezdrátový hardwarový klíč dodávaný se subwooferem SWA-W700 lze použít u volitelné sady bezdrátových zadních reproduktorů.

1. Připojte bezdrátový subwoofer a zkontrolujte jeho pohotovostní stav.

- Bezdrátový subwoofer zapnete tak, že jeden konec jeho napájecího kabelu zasunete do elektrické zásuvky a druhý do bezdrátového subwooferu. Na bezdrátovém subwooferu začne blikat kontrolka LINK LED (modrá). Pokud kontrolka LED nebliká, stiskněte hrotem propisky na spodní straně bezdrátového subwooferu na 5 až 6 sekund tlačítko ID SET, dokud nezačne blikat kontrolka LINK LED (modře). Další informace o kontrolce LED najdete v uživatelské příručce k sadě SWA-W700.

Spodní strana bezdrátového subwooferu

SAMSUNG Bliká modře

Přední strana bezdrátového subwooferu

• Hlavní jednotka je těžká. Při stisknutí tlačítka ID SET nebo při připojování napájecího kabelu na spodní straně jednotky dejte pozor, abyste si nepřiskřípli prsty.
• Horní část subwooferu je náchylná k poškrábání. S přístrojem zacházejte opatrně.

Jednotka reproduktoru Zadní strana bezdrátového subwooferu

Zadní stranu těla jednotky reproduktoru nevystavujte tlaku ani úderům. Mohlo by dojít k deformaci nebo poškození reproduktoru.

1. Minimálně 5 sekund podržte stisknuté tlačítko Nahoru na dálkovém ovladači nebo tlačítko ID SET na dolním panelu.

- Na displeji Soundbaru se krátce zobrazí zpráva ID SET, která poté zmizí.

- Po dokončeníD SET se Soundbar automaticky zapne.

1. Zkontrolujte, zda kontrolka LINK LED svítí nepřerušovaně modře (připojení je dokončeno).

SAMSUNG Přestane blikat. Svítí modře. Přední strana bezdrátového subwooferu

Jakmile je vytvořeno připojení mezi Soundbarem a bezdrátovým subwooferem, přestane kontrolka LINK LED blikat a bude svítit modře.

POZNÁMKY

– Napájecí kabel produktu ani televizor nezapojujte do zásuvky, dokud nejsou propojeny všechny součásti.
- Před přesunem či instalací produktu se ujistěte, že je vypnuto napájení a že je odpojen napájecí kabel.
– Maximální přenosová vzdálenost bezdrátového signálu hlavní jednotky je přibližně 10 metrů, ale může se lišit v závislosti na prostředí. V případě, že mezi hlavní jednotkou a subwooferem stojí železobetonová nebo kovová stěna, nemusí systém fungovat vůbec, protože bezdrátový signál neprochází kovem.

BEZPEČNOSTNÍ OPATŘENÍ

• Antény přijímající bezdrátový signál jsou zabudovány do bezdrátového subwooferu. Zabraňte styku jednotek s vodou a vlhkostí.
• V zájmu zajištění optimálních podmínek pro poslech se postarejte, aby se v okolí bezdrátového subwooferu a modulu bezdrátového přijímače (prodává se samostatně) nenacházely žádné překážky.

09 PŘIPOJENÍ ZAŘÍZENÍ AMAZON

• Tato funkce nemusí být v některých zemích dostupná.
• Tato služba je poskytována společností Amazon a může být kdykoli ukončena. Společnost Samsung nenese odpovědnost za dostupnost služby.

Připojení a používání se zařízením Amazon (Amazon Echo)

Pomocí zařízení Amazon Echo můžete ovládat Soundbar a využívat hudební služby poskytované prostřednictvím Amazon Echo.

POZNÁMKA

– Zkontrolujte, zda je Soundbar připojen k Wi-Fi. (Viz „Připojení přes Wi-Fi (bezdrátová sít)“)

1. V aplikaci SmartThings změňte název svého Soundbaru na název, který dokáže vaše zařízení Amazon rozpoznat.

(Příklad: Samsung, Soundbar, Obývák, Společenská místnost, Ložnice, Kancelář atd.)

VÝSTRAHA

– Zařízení Amazon nemusí rozpoznat názvy obsahující například speciální znaky.

1. V aplikaci Alexa vyhledejte v části Skills „Samsung Wireless Audio“ a zvolte „ENABLE“.

- Pokud máte již Skills nastavena, tento krok přeskočte.

1. V aplikaci Alexa dokončete připojení klepnutím na „Smart Home → Devices → Discover“.

Ovládání Soundbaru hlasovými příkazy

- Služba Amazon Echo, kterou můžete používat se svým Soundbarem, je omezena pouze na přehrávání hudby. K dalším službám poskytovaným službou Amazon Echo, například zprávy a předpověď počasí, můžete získat přístup pouze ze svého zařízení Amazon Echo.

Spuštění + Příkaz + Název reproduktoru

Použijte název reproduktoru, který jste změnili v aplikaci SmartThings. (Viz „Připojení a používání se zařízením Amazon (Amazon Echo)“)

Akce Hlasový příkaz
Vyhledání zvukového zařízení přidaného do účtuSmartThingspropojeného s účtem Amazon Alexa	„Alexa Vyhledat zařízení“

* Použití hlasových příkazů pro Soundbar s názvem „Obývák“

Action Voice Command
Nastavení hlasitosti na úroveň 5 „Alexa Nastavit hlasitost na 5 v obýváku“
Zvýšení úrovně hlasitosti „Alexa Zvýšit hlasitost v obýváku“
Ztlumení zvuku „Alexa Ztlumit zvuk v obýváku“
Poslech rozhlasové stanice s názvem KISS FM „Alexa Přehrát Kiss FM v obýváku“
Přehrání další skladby „Alexa Další skladba v obýváku“
Zastavení přehrávání zvuku „Alexa Zastavit v obýváku“
Zapnutí zvuku „Alexa Zapnout v obýváku“
Vypnutí zvuku „Alexa Vypnout v obýváku“
Změna vstupního zdroje „Alexa Přepnout na Bluetooth v obýváku“

10 POUŽÍVÁNÍ DÁLKOVÉHO OVLADAČE

Jak používat dálkový ovladač

1 2 PAIR 5 6 7 3 SOUND MODE 8 4 9 VOLBASS 10 SOUNDBAR SAMSUNG

1	Vypínač	Slouží k zapnutí a vypnutí zařízení Soundbar.
2	Zdroj	Pomocí tohoto tlačítka můžete vybrat zdroj připojený k zařízení Soundbar.Funkci Auto Power DownV následujících situacích se jednotka automaticky vypne.- Režim D.IN / WIFI / BT: Pokud po dobu 5 minut není k dispozici zvukový signál.
3	Ztlumit	Stisknutím tlačítka ztlumíte zvuk.Dalším stisknutím tlačítka zvuk opět zapnete.
4	SOUND MODE	Požadovaný zvukový efekt si můžete vybrat z možností STANDARD, SURROUND nebo SMART. Pokud si chcete užít originální zvuk, zvolte režim „STANDARD”.Režim SMARTAutomaticky optimalizuje zvukové efekty tak, aby odpovídaly právě přehrávané scéně.

5	BluetoothPAIR	Stiskněte tlačítko [IMAGE]. Na displeji Soundbaru se zobrazí zpráva „BT PAIRING“.V tomto režimu můžete Soundbar připojit k novému zařízení Bluetooth tak, že tentoSoundbar vyberete ze seznamu vyhledaných zařízení Bluetooth.
6	Přehrát/Pozastavit(BT/Wi-Fi)	Stisknutím tlačítka docašně pozastavíte přehrávání hudebního souboru.Dalším stisknutím tohoto tlačítka bude přehrávání hudebního souboru pokračovat.
7	Nahoru/Dolů/Vlevo/Vpravo	Stisknutím uvedených míst zvolte možnost Nahoru/Dolů/Vlevo/Vpravo.Pomocí možností Nahoru/Dolů/Vlevo/Vpravo na tomto tlačítku můžete vybírat anastavovat funkce.OpakováníChcete-li použít funkci Opakovat, stiskněte tlačítko Nahoru.Přeskočení skladbyStisknutím tlačítka Vpravo vyberete další hudební soubor. Stisknutím tlačítka Vlevo vyberete předchozí hudební soubor.Auto Power LinkMůžete zapnout nebo vypnout funkci Auto Power Link.- Auto Power Link : Je-li zařízení Soundbar připojeno k vašemu televizoru digitálním optickým kabelem, může se zapínat automaticky při zapnutí televizoru. Stisknutím a podržením tlačítka Vlevo na 5 sekund můžete přepínat mezi zapnutím (ON) a vypnutím (OFF) funkce Auto Power Link.- Funkce Auto Power Link je ve výchozím nastavení zapnutá.ID SETPodržením stisknutého tlačítka Nahoru po dobu 5 sekund dokončíte ID SET (při připojování k příslušenství).
8	Ovládání zvuku	Můžete zvolit některou z těchto možností:TREBLE,SYNC,REAR LEVELnebo REARSPEAKER ON/OFF.Chcete-li nastavit hlasitostTREBLE,zvolte položku Ovládání zvuku →TREBLEa pomocí tlačítekNahoru/Dolůupravte hlasitost v rozsahu -6 až +6.Podržením stisknutého tlačítkana 5 sekund nastavte zvuk pro jednotlivá frekvenční pásma. Pomocí tlačítekVlevo/Vpravomůžete vybrat některou z možností 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz a 10 kHz a pomocí tlačítekNahoru/Dolůu ní nastavit hodnotu -6 až +6.Nejsou-li obraz a zvuk televizoru a Soundbaru synchronizovány, vyberte v části Ovládání zvuku možnostSYNCa pomocí tlačítekNahoru/Dolůnastavte zpoždění na hodnotu 0–300 ms.Jsou-li připojeny prostorové reproduktory (není součástí balení), vyberte možnostREAR LEVELa pomocí tlačítekNahoru/Dolůnastavte hlasitost v rozmezí -6 až +6.Funkci REAR SPEAKER lzeON/OFFpomocí tlačítekNahoru/Dolů.SlužbaSYNCje podporována pouze u některých funkcí.
9	BASS	Pohybem tohoto tlačítka nahoru nebo dolů můžete nastavit hlasitost basů v rozmezí -6 až +6. Po stisknutí tohoto tlačítka se hlasitost basů nastaví na úroveň 0.Po připojení subwooferu (není součástí balení) se tlačítkoBASSpřepne na tlačítko Subwoofer. Pohybem tohoto tlačítka nahoru nebo dolů můžete nastavit hlasitost subwooferu na -12 nebo v rozmezí -6 až +6. Po stisknutí tohoto tlačítka se hlasitost subwooferu nastaví na úroveň 0.
10	VOL	Pohybem tohoto tlačítka nahoru nebo dolů můžete nastavit hlasitost.ZtlumitStisknutím tlačítkaVOLztlumíte zvuk. Dalším stisknutím tlačítka zvuk opět zapnete.

Nastavení hlasitosti zařízení Soundbar pomocí dálkového ovladače

Máte-li televizor Samsung, můžete nastavit hlasitost Soundbaru pomocí IR dálkového ovladače, který je dodáván s televizorem Samsung.

Nejprve v nabídce televizoru Samsung nastavte zvuk televizoru na externí reproduktory a poté budete moci ovládat hlasitost Soundbaru dálkovým ovladačem Samsung. Další informace najdete v uživatelské příručce k televizoru. Výchozím režimem pro tuto funkci je ovládání dálkovým ovladačem televizoru Samsung. Pokud nemáte televizor Samsung, změnu nastavení této funkce provedte pomocí níže uvedených pokynů.

1. Vypněte Soundbar.

BYE

1. Nechcete-li tuto funkci používat, zatlačte několikrát tlačítko BASS na 5 sekund nahoru, dokud se na displeji nezobrazí zpráva „OFF-TV REMOTE“.

5 Sec OFF-TV REMOTE

1. Chcete-li Soundbar ovládat dálkovým ovladačem televizoru, zatlačte několikrát tlačítko BASS na 5 sekund nahoru, dokud se na displeji nezobrazí zpráva „ALL-TV REMOTE“. Poté v nabídce televizoru vyberte externí reproduktory.

5 Sec ALL-TV REMOTE

1. Chcete-li vrátit Soundbar do výchozího režimu (ovládání dálkovým ovladačem televizoru Samsung), vytlacujte opakovaně tlačítko BASS na 5 sekund nahoru, dokud se na displeji nezobrazí zpráva „SAMSUNG-TV REMOTE“.

(Výchozí režim) SAMSUNG-TV REMOTE

– Při každém podržení tlačítka BASS v horní poloze na 5 sekund dojde k přepnutím režimu v tomto pořadí: „SAMSUNG-TV REMOTE“ (Výchozí režim) → „OFF-TV REMOTE“ → „ALL-TV REMOTE“.

– Tato funkce nemusí být v závislosti na dálkovém ovladači k dispozici. – Výrobci podporující tuto funkci: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA

Používání skrytých tlačítek (tlačítka s více funkcemi)

Skryté tlačítko		Referenční strana
Tlačítko dálkového ovladače Funkce
BASS	Dálkovém ovladači televizoruZapnuto/Vypnuto (pohotovostní režim)	Strana 33
	ON/OFF funkce Automatické připojeníBluetooth	Strana 12
Vlevo	Auto Power Link ON/OFF	Strana 31
Nahoru ID SET Strana 31
	7 pásmový EQ Strana 32

Výstupní specifikace pro různé režimy zvukových efektů

Efekt Vstup		Výstup
		Sada bezdrátových zadních reproduktorů a subwoofer	Pouze se subwooferem	Pouze se sadou bezdrátových zadních reproduktorů	Se sadou bezdrátových zadních reproduktorů a subwooferem
STANDARD	2.0 kanály	2.0 kanály	2.1 kanály	2.0 kanály	2.1 kanály
	5.1 kanály	3.0 kanály	3.1 kanály	5.0 kanály	5.1 kanály
SURROUND	2.0 kanály	3.0 kanály	3.1 kanály	5.0 kanály	5.1 kanály
	5.1 kanály	3.0 kanály	3.1 kanály	5.0 kanály	5.1 kanály
SMART	2.0 kanály	2.0 kanály	2.1 kanály	2.0 kanály	2.1 kanály
	5.1 kanály	3.0 kanály	3.1 kanály	5.0 kanály	5.1 kanály

• Sadu bezdrátových zadních reproduktorů Samsung a bezdrátový subwoofer Samsung lze zakoupit samostatně. Chcete-li si sadu nebo subwoofer pořídit, obratte se na prodejce, u kterého jste Soundbar zakoupili.

11 INSTALACE SADY PRO UPEVNĚNÍ NA STĚNU

Bezpečnostní opatření při montáži

• Montáž provádějte pouze na svislou stěnu.
• Zařízení neinstalujte v místě s vysokou teplotou a vlhkostí.
• Zkontrolujte, zda je zed' dostatečně silná, aby výrobek unesla. Pokud ne, zed' vyztužte nebo zvolte pro montáž jiné místo.
• Je třeba zakoupit a používat upevňovací šrouby nebo kotvy, které se hodí pro typ vaší zdi (sádrokarton, železná deska, dřevo atd.). Nosné šrouby upevněte pokud možno do hmoždinek.
• Upevňovací šrouby do zdi je třeba zakoupit podle typu a tloušťky zdi, na kterou chcete zařízení Soundbar namontovat.

- Průměr: M5

– Délka: doporučená délka alespoň 35 mm

- Před montáží zařízení Soundbar na zed' připojte kabely z jednotky do externích zařízení.

- Před montáží zkontrolujte, zda je jednotka vypnuta a odpojena. V opačném případě by mohlo dojít k úrazu elektrickým proudem.

Součásti pro upevnění na stěnu

5 cm a více

A x 3 (M5 x L50) B x 3 C D E x 2 x 2 F

1.

DC 23V

POZNÁMKY

– Nainstalujte soundbar alespoň 5 cm pod televizor.
– Před upevněním Soundbaru na zed'nainstalujte součást E.
– Před montáží soundbaru na stěnu do něj vložte napájecí zástrčku z adaptéru.
– Pomocí součásti E upevněte napájecí kabel na levé nebo pravé straně Soundbaru.

E NEBO

– Pomocí dílu F připevněte ke střední části spodní strany Soundbaru.

F

2.

– Zkontrolujte, že je Šablona pro upevnění na stěnu rovně D.

3.

– Způsob instalace, který je zde uveden, je určen pro betonové zdi. Způsoby instalace se budou lišit v závislosti na typu zdi. V případě instalace na suchou zed'vám důrazně doporučujeme vyvrtat do základních dřevěných hmoždinek otvory pro nosné šrouby.

Jakmile se Soundbar připojí k internetu, automaticky se provede aktualizace softwaru, a to i v případě, že je Soundbar vypnutý.

- Chcete-li použít funkci automatických aktualizací, musí být Soundbar připojen k internetu. Pokud dojde k odpojení napájecího kabelu nebo k přerušení napájení, bezdrátové připojení k Soundbaru bude ukončeno. Pokud dojde k přerušení napájení, po obnovení napájení nebo připojení napájecího kabelu Soundbar zapněte a znovu připojte k internetu.

13 ŘEŠENÍ PROBLÉMŮ

Dříve, než se obrátíte na servis, zkontrolujte níže uvedené.

Jednotka nejde zapnout.

Je napájecí kabel připojen do zásuvky?

→Zapojte zástrčku napájecího kabelu do zásuvky.

Po stisknutí tlačítka nefunguje příslušná funkce.

Je ve vzduchu statická elektřina?

→Vytáhněte zástrčku napájecího kabelu ze zásuvky a poté ji znovu zapojte.

V režimu BT dochází k výpadkům zvuku.

→Příslušné informace najdete v částech týkajících se připojení přes Bluetooth na straně 11 a 16.

Ze zařízení Soundbar není slyšet zvuk.

Je zapnuta funkce Ztlumit?

→Stisknutím tlačítka 📂 tuto funkci zrušíte. Je hlasitost nastavena na minimální úroveň?

Dálkový ovladač nefunguje.

Nejsou vybité baterie?

→Vyměňte baterie za nové.

Není vzdálenost mezi dálkovým ovladačem a hlavní jednotkou Soundbar příliš velká?

→Přejděte s dálkovým ovladačem blíže k hlavní jednotce Soundbar.

Nelze se připojit k televizoru.

Připojení prostřednictvím drátové sítě

→Zkontrolujte, zda je kabel řádně připojen (podle názvu konektoru zkontrolujte, zda je kabel zapojen do správné konektoru). (další informace ohledně jednotlivých způsobů připojení najdete na odpovídající stránce) →Stisknutím tlačítka na dolním panelu soundbaru nebo na dálkovém ovladači zkontrolujte, zda je vybrán správný režim.

Připojení prostřednictvím bezdrátové sítě →Připojení přes Bluetooth

1. Přepněte Soundbar do režimu „BT PAIRING“ a pomocí televizoru provedte znovu vyhledávání (podrobnosti najdete na straně 11). →Připojení přes Wi-Fi

2. Zkontrolujte, zda máte kompatibilní model televizoru.

- Podporovány jsou pouze Televizory Samsung Smart uvedené na trh po roce 2014.

- Není-li televizor připojen k Wi-Fi, vytvořte připojení pomocí nabídky sítě na televizoru (viz uživatelská příručka k televizoru).

- Když je soundbar připojen, najdete ho po spuštění aplikace SmartThings v mobilním zařízení v seznamu reproduktorů. Podrobnosti naleznete na straně 19.)

4. Zkontrolujte kanál DFS.

- Pokud váš bezdrátový směrovač (Wi-Fi) používá kanál DFS, nebude možné mezi televizorem a Soundbarem vytvořit připojení Wi-Fi. Podrobnosti získáte od poskytovatele internetových služeb.

14 LICENCE

DOLBY

AUDIO

• Software Spotify podléhá licencím třetích stran uvedených na adrese www.spotify.com/connect/third-party-licenses.
• Další informace o funkci Spotify Connect naleznete na webu www.spotify.com/connect

15 POZNÁMKA K LICENCI OTEVŘENÉHO SOFTWARU

Další informace o otevřeném softwaru použitém v tomto přístroji naleznete na webu: http://opensource.samsung.com

16 DŮLEŽITÉ UPOZORNĚNÍ K SERVISU

• Obrázky a ilustrace v této uživatelské příručce jsou pouze informativní a mohou se lišit od vlastního vzhledu přístroje.
• Může být účtován režijní poplatek, pokud
  (a) požádáte o výjezd technika a není zjištěna vada přístroje (např. příčinou potíží bylo to, že jste si nepřečetli tuto příručku)
  (b) odevzdáte přístroj v servisním středisku a není zjištěna vada přístroje (např. příčinou potíží bylo to, že jste si nepřečetli tuto příručku)
• Výše režijního poplatku vám bude sdělena před zahájením práce v servisu nebo před návštěvou technika u vás.

17 TECHNICKÉ ÚDAJE A DALŠÍ INFORMACE

Technické údaje

Název modelu HW-NW700
Hmotnost 6,7 kg
Rozměry (Š x V x H) 1220,0 x 140,0 x 53,5 mm
Rozsah provozních teplot +5°C až +35°C
Rozsah provozní vlhkosti 10 % ~ 75 %
ZESILOVAČJmenovitý výstupní výkon	Subwoofer x 4, výškový reproduktor x 3, 4 Ω
Podporované formáty pro přehrávání	LPCM 2ch, Dolby AudioTM(podporuje Dolby® Digital), DTS
VÝSTUPNÍ VÝKON BEZDRÁTOVÉHO ZAŘÍZENÍMaximální výkon vysílače (Wi-Fi)	100mW při 2,4GHz –2,4835GHz,5,15GHz– 5,35GHz & 5,47GHz-5,725GHz
VÝSTUPNÍ VÝKON BEZDRÁTOVÉHO ZAŘÍZENÍMaximální výkon vysílače (BT)	100mW při 2,4GHz – 2,4835GHz

POZNÁMKY

- Společnost Samsung Electronics Co., Ltd si vyhrazuje právo změnit specifikace bez upozornění. - Hmotnost a rozměry jsou přibližné.

Bezpečnostní opatření: Když zapnete nebo vypnete připojení Wi-Fi, soundbar se automaticky restartuje.

Celkový příkon v pohotovostním režimu (W) 2,8W
Wi-FiMetoda deaktivace portu	Stisknutím tlačítka ID SET na zadním panelu soundbaru po dobu 30 sekund zapnete a vypnete připojení Wi-Fi.
BluetoothMetoda deaktivace portu	Stisknutím tlačítka NETWORK na zadním panelu soundbaru po dobu 30 sekund zapnete a vypnete připojení Bluetooth.

- Společnost Samsung Electronics tímto prohlašuje, že toto zařízení splňuje požadavky směrnice 2014/53/EU. Úplné znění EU prohlášení o shodě najdete na následující internetové adrese: http://www.samsung.com. Přejděte do části Podpora, klikněte na Zadejte modelové číslo a zadejte název vašeho modelu. Toto zařízení může být provozováno ve všech zemích EU.

Funkci 5GHzWLAN(Wi-Fi nebo SRD) tohoto zařízení lze používat pouze ve vnitřních prostorách.

(Platí pro země se systémem odděleného sběru)

Tato značka na baterii, návodu nebo obalu znamená, že baterie v tomto výrobku nesmí být na konci své životnosti likvidovány společně s jiným domovním odpadem. Případně vyznačené symboly chemikálií Hg, Cd nebo Pb upozorňují na to, že baterie obsahuje rtuť, kadmium nebo olovo v množství překračujícím referenční úrovně stanovené směrnicí ES 2006/66.

Pokud baterie nejsou správně zlikvidovány, mohou tyto látky poškodit zdraví osob nebo životní prostředí. Pro ochranu přírodních zdrojů a pro podporu opakovaného využívání materiálů oddělte, prosím, baterie od ostatních typů odpadu a nechte je recyklovat prostřednictvím místního bezplatného systému zpětného odběru baterií.

(Elektrický & elektronický odpad)

(Platí pro země se systémem odděleného sběru)

Toto označení na výrobku, jeho příslušenství nebo dokumentaci znamená, že výrobek a jeho elektronické příslušenství (například nabíječku, náhlavní sadu, USB kabel) je po skončení životnosti zakázáno likvidovat jako běžný komunální odpad. Možným negativním dopadům na životní prostředí nebo lidské zdraví způsobeným nekontrolovanou likvidací zabráníte oddělením zmíněných produktů od ostatních typů odpadu a jejich zodpovědnou recyklací za účelem udržitelného využívání druhotných surovin.

Uživatelé z řad domácností by si měli od prodejce, u něhož produkt zakoupili, nebo u příslušného městského úřadu vyžádat informace, kde a jak mohou tyto výrobky odevzdat k bezpečné ekologické recyklaci.

Podnikoví uživatelé by měli kontaktovat dodavatele a zkontrolovat všechny podmínky kupní smlouvy. Tento výrobek a jeho elektronické příslušenství nesmí být likvidován spolu s ostatním průmyslovým odpadem.

Informace o závazcích společnosti Samsung v oblasti životního prostředí a dodržování zákonných povinností v souvislosti s jednotlivými produkty, jako je např. REACH, OEEZ, baterie, najdete na: http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html

(Podrazumevani režim) → „OFF-TV

REMOTE" → "ALL-TV REMOTE".

– Ova funkcija možda nije dostupna, u zavisnosti od daljinskog upravljača.

– Proizvođači koji podržavaju ovu funkciju: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA

Korišćenje skrivenih dugmadi (dugmadi sa više funkcija)

Skriveno dugme		Referentna stranica
Dugme na daljinskom upravljaču Funkcija
BASS	Daljinski upravljač televizoraUključeno/isključeno (Pripravnost)	Stranica 33
	Automatsko Bluetooth povezivanjeUKLJUČENO/ISKLJUČENO.	Stranica 12
Nalevo	Auto Power Link ON/OFF	Stranica 31
Nagore ID SET Stranica 31
	7-kanalni EQ Stranica 32

Specifikacije izlaza za različite režime zvučnih efekata

Efekat Ulaz		Izlaz
		Bez Kompleta Bežičnih Zadnjih Zvučnika i Subwoofer Zvučnika	Samo sa Subwoofer Zvučnikom	Samo sa Kompletom Bežičnih Zadnjih Zvučnika	Sa Kompletom Bežičnih Zadnjih Zvučnika i Subwoofer Zvučnika
STANDARD	2.0 kanala	2.0 kanala	2.1 kanala	2.0 kanala	2.1 kanala
	5.1 kanala	3.0 kanala	3.1 kanala	5.0 kanala	5.1 kanala
SURROUND	2.0 kanala	3.0 kanala	3.1 kanala	5.0 kanala	5.1 kanala
	5.1 kanala	3.0 kanala	3.1 kanala	5.0 kanala	5.1 kanala
SMART	2.0 kanala	2.0 kanala	2.1 kanala	2.0 kanala	2.1 kanala
	5.1 kanala	3.0 kanala	3.1 kanala	5.0 kanala	5.1 kanala

Bezpečnostné varovania

ABY STE PREDIŠLI RIZIKU VZNIKU POŽIARU A RIZIKU ÚRAZU ELEKTRICKÝM PRÚDOM, NEODSTRAŇUJTE PREDNÝ (ANI ZADNÝ) KRYT. ZARIADENIE SA NEPOKÚŠAJTE SVOJPOMOCNE OPRAVOVAŤ. OPRAVY PRENECHAJTE KVALIFIKOVANÉMU SERVISNÉMU PRACOVNÍKOVI.

Vloženie batérií pred použitím dial'kového ovládania (2 batérie AA) 6

02 Opis produktu 7

Pripojenie elektrického napájania ____ 9

04 Pripojenie k televízoru 10

Pripojenie pomocou optického kábla ____ 10

Pripojenie pomocou optického kábla ____ 15

Vloženie batérií pred použitím dial'kového ovládania (2 batérie AA)

Posúvajte kryt batérií smerom naznačeným šípkou, kým ho úplne nezložíte. Vložte 2 batérie AA (1,5 V) orientované so správnou polaritou. Zasuňte kryt batérií spät na miesto.

Pripojenie elektrického napájania

Pripojte napájací prúdový kábel do zdroja napájania a následne do zariadenia Soundbar.
② Zapojte napájací kábel do elektrickej zásuvky.

Pripojenie pomocou optického kábla

1. Stlačte tlačidlo 🚪️ na dialkovom ovládaní a prejdete do režimu „BT PAIRING“.

- Ked'je TV pripojený, na prednom displeji zariadenia Soundbar sa zobrazí text [Názov TV] → „BT“.

• Ak sa v zozname zobrazí údaj o v minulosti pripojenom zariadení Soundbar (napr. „[AV] Samsung Soundbar NWxxx“), vymažte ho.
  • Následne zopakujte kroky 1 až 3.

POZNÁMKA

- Po prvom pripojení zariadenia Soundbar k televízoru použite režim „BT READY” na opätovné pripojenie.

Stlačte tlačidlo na spodnom paneli alebo na dialkovom ovládaní a prepnite na akýkolvek režim okrem „BT“.

Pripojenie pomocou optického kábla

1. Stlačte tlačidlo 🚪️ na dial'kovom ovládaní a prejdete do režimu „BT PAIRING“.

- Ak sa v zozname zobrazí údaj o v minulosti pripojenom zariadení Soundbar (napr. „[AV] Samsung Soundbar NWxxx“), vymažte ho.

- Potom zopakujte kroky 1 a 2.

POZNÁMKA

1. Pripojte modul bezdrôtového prijímača k dvom priestorovým reproduktorom.

1. Zapojte modul bezdrôtového prijímača a potom skontrolujte jeho stav pohotovosti.

1. Zapojte bezdrótový basový reproduktor a potom skontrolujte jeho stav pohotovosti.

Reproduktorová jednotka

1. Ak si želáte na ovládanie zariadenia Soundbar používať dialľkové ovládanie k vášmu televízoru, stlačte tlačidlo Hore a opakovane na 5 sekúnd podržte tlačidlo BASS, až kým sa na displeji nezobrazí „ALL-TV REMOTE“. Potom v ponuke vášho televízora zvolte externé reproduktory.

1. Ak chcete vrátit zariadenie Soundbar do predvoleného režimu (ovládanie pomocou dial'kového ovládača televízora Samsung), opakovane stlačte a podržte tlačidlo BASS na 5 sekúnd, kým sa na displeji nezobrazí nápis „SAMSUNG-TV REMOTE“.

(Predvolený režim) SAMSUNG-TV REMOTE

- Vždy, ked' potlačíte tlačidlo BASS nahor a podržíte ho na 5 sekúnd, režim sa prepne v nasledujúcom poradí: „SAMSUNG-TV REMOTE“ (Predvolený režim) → „OFF-TV REMOTE” → „ALL-TV REMOTE“.

Je napájací kábel pripojený do zásuvky?

→Pripojte sietovú zástrčku do zásuvky.

Je hlasitost nastavená na minimum?

→Upravte hlasitost.

Dial'kové ovládanie nefunguje.

Sú batérie vybité?

→Vymeňte ich za nové batérie.

4. Skontrolujte kanál DFS.

[Správna likvidácia batérií v tomto výrobku]

Správna likvidácia tohoto výrobku (Elektrotechnický & elektronický odpad)
