MANUALE UTENTE HWNW700 SAMSUNG

INFORMAZIONI SULLA SICUREZZA

NORME PER LA SICUREZZA

PER RIDURRE I RISCHI DI FOLGORAZIONE, NON RIMUOVERE IL COPERCHIO (O IL RETRO), ALL'INTERNO NON VI SONO PARTI RIPARABILI DALL'UTENTE. PER L'ASSISTENZA TECNICA FARE RIFERIMENTO A PERSONALE QUALIFICATO.

	ATTENZIONERISCHIO DIFOLGORAZIONE. NON APRIRE.
	Questo simbolo indica che all'interno sono presenti tensioni pericolose.E' pericoloso toccare in qualsiasi modo le parti interne di questo prodotto.
	Questo simbolo indica la disponibilità di informazioni importanti nella letteratura del prodotto relative al funzionamento e alla manutenzione del dispositivo.
	Prodotto di Classe II: Questo simbolo indica che il prodotto non necessita di una connessione di sicurezza alla terra.
	Tensione CA: Questo simbolo indica che la tensione contrassegnata con questo simbolo è di tipo CA.
	Tensione CC : Questo simbolo indica che la tensione contrassegnata con questo simbolo è di tipo CC.
	Attenzione, consultare le Istruzioni per l'uso: Questo simbolo indica all'utente la necessità di consultare il manuale dell'utente per ottenere ulteriori informazioni sulla sicurezza.

AVVERTENZA

- Per ridurre i rischi d'incendio e di scosse elettriche non esporre l'apparecchio a pioggia o umidità.

ATTENZIONE

• PER EVITARE SCOSSE ELETTRICHE, INSERIRE CORRETTAMENTE E COMPLETAMENTE LA SPINA.
- Questo dispositivo deve essere sempre collegato ad una presa elettrica dotata di messa a terra di protezione.
- Per scollegare il dispositivo dalla rete elettrica, lo spinotto deve essere estratto dalla presa, pertanto esso deve essere facilmente raggiungibile.
- Non schizzare o sgocciolare liquidi sull'apparecchio. Non sistemare oggetti pieni di liquidi, come dei vasi, sull'apparecchio.
- Per spegnere completamente l'apparecchio, estrarre la spina di alimentazione dalla presa di rete.

Di conseguenza, la spina di alimentazione deve essere facilmente e prontamente accessibile in qualsiasi momento.

PRECAUZIONI

1. Assicurarsi che l'alimentazione CA della propria abitazione sia conforme ai requisiti di potenza riportati sull'adesivo di identificazione situato sulla parte inferiore del prodotto. Installare il prodotto orizzontalmente, su un supporto adeguato (mobile), verificando che vi sia spazio sufficiente per una corretta ventilazione 7 - 10 cm. Assicurarsi che le aperture di ventilazione non siano coperte. Non sistemare l'unità su amplificatori o altri dispositivi che possono diventare caldi. Questa unità è progettata per un uso continuo. Per spegnere completamente l'unità, scollegare il connettore CA dalla presa di rete. Scollegare l'unità dalla presa se si prevede di non utilizzarla per un periodo prolungato.

2. Durante i temporali, scollegare la spina di alimentazione dalla presa. I picchi di alta tensione provocati dai fulmini potrebbero danneggiare l'unità.

3. Non esporre l'unità alla luce diretta del sole o ad altre fonti di calore. Questo potrebbe causare il surriscaldamento e il malfunzionamento dell'unità.

4. Tenere il prodotto lontano da fonti di umidità (ad es. vasi) e calore eccessivo (ad es. fuoco) o da apparecchi che generano un forte campo magnetico o elettrico. In caso di malfunzionamento dell'unità, scollegare il cavo di alimentazione dalla presa di corrente. Il prodotto non è destinato all'uso industriale. Questo prodotto è destinato esclusivamente all'uso personale. Se il prodotto o il disco vengono conservati a basse temperature, potrebbe formarsi della condensa. Trasportando l'unità in inverno, attendere circa 2 ore prima di utilizzarla, in modo che ritorni a temperatura ambiente.

5. Le batterie utilizzate con questo prodotto contengono sostanze chimiche dannose per l'ambiente. Non smaltirle con i comuni rifiuti domestici. Non gettare le batterie nel fuoco. Non cortocircuitare, smontare o surriscaldare le batterie. Una installazione scorretta delle batterie può causarne l'esplosione. Sostituire solo con batterie dello stesso tipo o equivalenti.

INFORMAZIONI SUL MANUALE

Il manuale utente è composto da due parti: il presente MANUALE UTENTE semplificato in formato cartaceo e un MANUALE COMPLETO dettagliato che è possibile scaricare.

Consultare questo manuale per istruzioni di sicurezza, informazioni sull'installazione del prodotto, i componenti, i collegamenti e le specifiche del prodotto.

È possibile accedere al MANUALE COMPLETO nel centro di assistenza clienti Samsung online scansionando il codice QR. Per visualizzare il manuale sul proprio PC o dispositivo mobile, scaricarlo dal sito Web Samsung in formato documento. (http://www.samsung.com/support)

Le caratteristiche, le specifiche e le schermate delle app sono soggette a modifiche senza preavviso.

SOMMARIO

01 Verifica dei componenti 6

Inserimento delle batterie prima dell'utilizzo del telecomando (2 batterie AA)

02 Panoramica del prodotto 7

Pannello frontale / Pannello inferiore della Soundbar ____ 7 Pannello posteriore della Soundbar ____ 8

03 Collegamento della Soundbar 9

Collegamento alla rete elettrica ____ 9

04 Collegamento a una TV 10

Collegamento tramite un cavo ottico 10

Connessione tramite rete wireless ____ 11

• Connessione di una TV mediante Bluetooth ____ 11
• Collegamento tramite Wi-Fi 13

05 Collegamento di un dispositivo esterno 15

Collegamento tramite un cavo ottico 15

06 Connessione di un dispositivo mobile 16

Connessione tramite Bluetooth 16

Connessione tramite Wi-Fi (rete wireless) 19

07 Connessione della Soundbar a un SWA-9000S (venduto separatamente) 21

08 Connessione della Soundbar a un SWA-W700 (venduto separatamente) 24

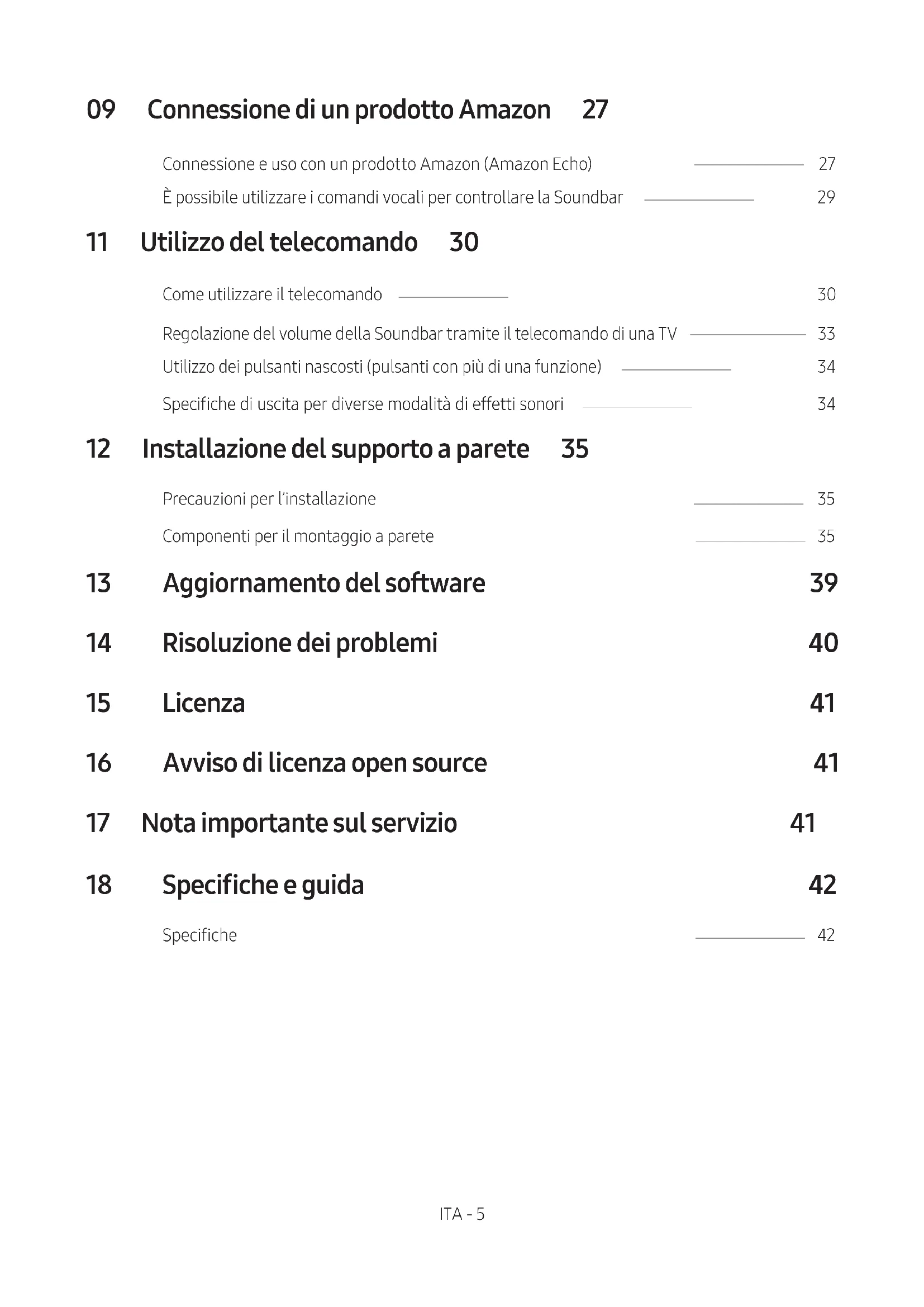

09 Connessione di un prodotto Amazon 27

Connessione e uso con un prodotto Amazon (Amazon Echo) 27

È possibile utilizzare i comandi vocali per controllare la Soundbar ____ 29

11 Utilizzo del telecomando 30

Come utilizzare il telecomando ____ 30

Regolazione del volume della Soundbar tramite il telecomando di una TV ____ 33

Utilizzo dei pulsanti nascosti (pulsanti con più di una funzione) ____ 34

Specifiche di uscita per diverse modalità di effetti sonori ____ 34

12 Installazione del supporto a parete 35

Precauzioni per l'installazione ____ 35

Componenti per il montaggio a parete ____ 35

13 Aggiornamento del software 39

14 Risoluzione dei problemi 40

15 Licenza 41

16 Avviso di licenza open source 41

17 Nota importante sul servizio 41

18 Specifiche e guida 42

Specifiche 42

01 VERIFICA DEI COMPONENTI

Supporto cavi Cuscinetto Vite per supporto dongle

• Per ulteriori informazioni sull'alimentazione e il consumo di energia, vedere l'etichetta applicata al prodotto. (Etichetta : Fondo dell'Unità Principale della Soundbar)
• Per i componenti di montaggio a parete della Soundbar, consultare la pagina 35.
• Per acquistare componenti aggiuntivi o cavi opzionali, contattare un Centro servizi Samsung o l'Assistenza clienti Samsung.
• Questa Soundbar è destinata esclusivamente al montaggio a parete.
• Utilizzare la Vite per supporto dongle per fissare il supporto dongle quando si collega il kit di diffusori posteriori wireless Samsung (SWA-9000S) o il subwoofer wireless (SWA-W700) (venduti separatamente).
• L'aspetto degli accessori può variare leggermente dalle illustrazioni riportate sopra.

Inserimento delle batterie prima dell'utilizzo del telecomando (2 batterie AA)

Far scorrere il coperchio della batteria nella direzione della freccia fino alla completa rimozione.

Inserire 2 batterie AA (1,5 V) orientate in maniera tale da rispettarne la polarità. Far scorrere il coperchio della batteria fino al raggiungimento della posizione iniziale.

Pannello frontale / Pannello inferiore della Soundbar

Posizionare il prodotto in modo tale che il logo SAMSUNG si trovi nella parte superiore. 1 Pannello inferiore 2 3 4

1	VisualizzazioneConsente di visualizzare lo stato e il modo attuale del prodotto.
2	Tasto (Alimentazione)Consente di accendere e spegnere il dispositivo.
3	Tasto (Volume) + Consente di regolare il volume. ·Una volta effettuata la regolazione, il livello del volume viene visualizzato sul display frontale della Soundbar.
4	Tasto (Sorgente)Consente di selezionare il modo di ingresso della sorgente.
	Modo di ingresso Visualizzazione
	Ingresso digitale ottico D.IN
	Modo Wi-Fi WIFI
	Modo BLUETOOTH BT
	·Per attivare il modo “BT PAIRING”, cambiare la sorgente passando al modo “BT”, quindi tenere premuto il tasto sul bannello inferiore per almeno 5 secondi.

• Quando si inserisce il cavo CA, il tasto di accensione diventa operativo in 4 - 6 secondi.
• Quando si accende l'unità vi è un ritardo di 4 - 5 secondi prima che venga riprodotto il suono.
• Per attivare solo l'audio del Soundbar, disattivare i diffusori della TV nel menu di configurazione audio della TV. Vedere il manuale fornito con il televisore.

Pannello posteriore della Soundbar

DIGITAL AUDIO IN (OPTICAL) WIRELESS DC 23V 4 5 NETWORK ID SET (WOOFER/REAR)

1	DIGITAL AUDIO IN (OPTICAL)Collegare all'uscita digitale (ottica) di un dispositivo esterno.
2	WIRELESSFissare il dongle wireless che collega la Soundbar agli altoparlanti e un subwoofer in modalità wireless.(L'altoparlante, il subwoofer e il dongle wireless sono venduti a parte).Il jack WIRELESS non è compatibile con USB.La disponibilità dei subwoofer è diversa da regione a regione. Per controllare la disponibilità dei subwoofer, visitare il sito Web http://www.samsung.com/support.
3	DC 23V (Ingresso alimentazione)Collegare l'adattatore CA/CC.
4	NETWORKPremere per connettersi a una rete wireless (Wi-Fi) tramite l'app SmartThings.
5	ID SET (WOOFER/REAR)Premere per connettere la Soundbar ai diffusori surround e a un subwoofer mediante rete wireless.Tenere premuto il tasto Su del telecomando per 5 secondi per completare l'ID SET.

• Per scollegare il cavo di alimentazione dell'adattatore CA/CC da una presa a parete, tirare afferrandolo per la spina. Non tirare afferrando il cavo.
• Non collegare questa unità o altri componenti a una presa CA fino a quanto tutti i collegamenti tra i componenti sono stati completati.

Collegamento alla rete elettrica

Utilizzare nel seguente ordine i componenti di alimentazione (1, 2) per collegare la Soundbar a una presa elettrica:

① Collegare il cavo di alimentazione in uscita all'adattatore di corrente, quindi alla Soundbar.
② Collegare il cavo di alimentazione a una presa a muro.

Vedere le figure sottostanti.

- Per ulteriori informazioni sulla potenza elettrica assorbita e sul consumo di energia, vedere l'etichetta applicata al prodotto. (Etichetta: Fondo dell'unità principale della Soundbar)

• Assicurarsi di poggiare l'adattatore CA/CC orizzontalmente su un tavolo o sul pavimento. Se si posiziona l'adattatore CA/CC in modo che penda con l'ingresso del cavo CA rivolto verso l'alto, acqua o altre sostanze estranee potrebbero penetrare nell'adattatore e causarne il malfunzionamento.

È possibile ascoltare l'audio della TV dalla Soundbar grazie a connessioni cablate o wireless.

- Quando la Soundbar è collegata a specifici modelli di televisore Samsung, è possibile controllarla utilizzando il telecomando della TV.

• Questa funzione è supportata dalle Smart TV Samsung del 2017 e successive che sono in grado di supportare il Bluetooth quando si collega la Soundbar alla TV con un cavo ottico.
• Questa funzione consente inoltre di utilizzare il menu della TV per regolare il campo sonoro e diverse impostazioni, oltre al volume e alla funzione di muto.

Collegamento tramite un cavo ottico

Quando i segnali di radiodiffusione sono di tipo Dolby Digital e nella TV il "Formato audio dell'uscita digitale" è impostato su PCM, si raccomanda di modificare l'impostazione passando a Dolby Digital. Una volta modificata l'impostazione, è possibile godere di una qualità audio più elevata. (Il menu potrebbe variare a seconda del produttore della TV.)

1. Collegare la presa jack DIGITAL AUDIO IN (OPTICAL) della Soundbar alla presa jack OPTICAL OUT della TV con un cavo ottico (non fornito in dotazione) digitale.
2. Premere il tasto sul pannello inferiore o sul telecomando, quindi selezionare il modo "D.IN".

Auto Power Link

Auto Power Link accende automaticamente la Soundbar quando la TV è accesa.

1. Collegare la Soundbar e una TV con un cavo ottico (non fornito in dotazione) digitale.

2. Premere il tasto Sinistra del telecomando (il punto blu nell'illustrazione riportata a destra) per 5 secondi per attivare o disattivare la funzione Auto Power Link.

3. Per impostazione predefinita la funzione Auto Power Link è impostata su ON. (Per disattivarla, tenere premuto il tasto Sinistra del telecomando per 5 secondi.)

4. A seconda del dispositivo collegato, Auto Power Link potrebbe non funzionare.
5. Questa funzione è disponibile solamente nel modo "D.IN".

Connessione tramite rete wireless

Connessione di una TV mediante Bluetooth

In caso di connessione di una TV mediante Bluetooth, è possibile percepire l'audio stereo senza i fastidi dovuti al cablaggio.

- È possibile connettere solo una TV alla volta.

TV Fondo della Soundbar OPPURE

La connessione iniziale

1. Premere il tasto

del telecomando per accedere al modo "BT PAIRING".

(OPPURE)

a. Premere il tasto 📋 sul pannello inferiore, quindi selezionare "BT". "BT" passa automaticamente a "BT READY" nel giro di pochi secondi se non è presente alcun dispositivo Bluetooth connesso alla Soundbar.
b. Una volta visualizzato "BT READY", tenere premuto il tasto sul pannello inferiore della Soundbar per almeno 5 secondi per visualizzare "BT PAIRING".

1. Selezionare il modo Bluetooth sulla TV. (Per ulteriori informazioni, consultare il manuale della TV.)
2. Selezionare "[AV] Samsung Soundbar NWxxx" dall'elenco visualizzato nella schermata della TV. Una Soundbar disponibile è indicata con "Need Pairing" o "Paired" nell'elenco dei dispositivi Bluetooth della TV. Per connettersi alla Soundbar, selezionare il messaggio e stabilire una connessione.

- Una volta connessa la TV, viene visualizzato il messaggio [Nome TV] → "BT" sul display frontale della Soundbar.

1. Ora è possibile percepire l'audio della TV dalla Soundbar.

Se il dispositivo non riesce a connettersi

• Se la voce relativa alla Soundbar precedentemente connessa (ad es. "[AV] Samsung Soundbar NWxxx") compare nell'elenco, cancellatela.
• Ripetere quindi i passaggi da 1 a 3.

NOTA

- Una volta connessa la Soundbar alla TV per la prima volta, utilizzare la modalità "BT READY" per la riconnessione.

Disconnessione della Soundbar dalla TV

Premere il tasto 📊 sul pannello inferiore o sul telecomando e passare a un modo qualsiasi eccetto "BT".

• La disconnessione richiede tempo perché la TV deve ricevere una risposta dalla Soundbar. (Il tempo necessario potrebbe variare a seconda del modello di TV.)
• Per annullare la connessione Bluetooth automatica tra la Soundbar e il TV, premere il tasto del telecomando per 5 secondi con la Soundbar in stato "BT READY". (Attivazione → Disattivazione)

Qual è la differenza tra BT READY e BT PAIRING?

• BT READY : in questa modalità è possibile cercare delle TV già connesse in passato o connettere alla Soundbar un dispositivo mobile connesso in passato.
• BT PAIRING : in questa modalità, è possibile connettere un nuovo dispositivo alla Soundbar (Premere il tasto 🎋 sul telecomando o tenere premuto il tasto 🎋 sul fondo della Soundbar per almeno 5 secondi mentre la Soundbar è in modo "BT".)

NOTE

• Se viene richiesto un codice PIN durante la connessione a un dispositivo Bluetooth, immettere <0000>.
• Nel modo di connessione Bluetooth, la connessione Bluetooth viene persa se la distanza tra la Soundbar e il dispositivo Bluetooth supera i 10 m.
• La Soundbar si spegne automaticamente dopo 5 minuti nello stato Pronto.

- La Soundbar potrebbe non essere in grado di effettuare la ricerca o la connessione Bluetooth correttamente nelle seguenti condizioni:

- Se la Soundbar è circondata da un potente campo elettrico.

- Se si effettua l'associazione di diversi dispositivi Bluetooth con la Soundbar in contemporanea.

- Se il dispositivo Bluetooth è spento, fuori posto o presenta malfunzionamenti.

- I dispositivi elettronici potrebbero causare interferenze radio. I dispositivi che generano onde elettromagnetiche, come ad esempio forni a microonde, LAN wireless e così via, devono essere tenuti lontano dall'unità principale della Soundbar.

Collegamento tramite Wi-Fi

Checklist pre-collegamento

1. Verificare che la Samsung Smart TV sia stata rilasciata dopo il 2014. Questa funzione, infatti, è compatibile solamente con Samsung Smart TV rilasciate dopo il 2014.
2. Assicurarsi che il Router wireless (Wi-Fi) sia correttamente installato e funzionante.
3. Assicurarsi che la TV sia collegata al router wireless (alla vostra rete Wi-Fi).

TV Fondo della Soundbar

Fase 1 : Collegare la Soundbar alla Wi-Fi

1. Premere il tasto sul fondo della Soundbar o sul telecomando per selezionare il modo "WIFI".

- In caso di utilizzo di un gruppo selezionato di TV Samsung (Samsung Smart TV degli anni 2016 \~ 2018 che supportano il Bluetooth.) - Selezionando la modalità "WIFI" a TV accesa, lo schermo della TV visualizzerà una finestra di pop-up contenente istruzioni su come collegare automaticamente la Soundbar a un router wireless (Wi-Fi). Fare riferimento alle istruzioni sulla finestra di pop-up della TV.

WIFI Fondo della Soundbar

1. Collegiate il vostro dispositivo mobile (smartphone, tablet ecc.) alla rete Wi-Fi a cui è collegata la TV.

2. Installare ed eseguire la App SmartThings sul dispositivo mobile (smartphone, tablet ecc.).

1. Seguire le istruzioni riportate sulla schermata della App sul dispositivo mobile per collegare la Soundbar alla rete Wi-Fi.

Fase 2 : Configurare le Impostazioni sulla TV

- Se la TV si scollega dalla rete wireless dopo aver cambiato la sorgente di ingresso alla Soundbar, utilizzare il menu della TV per collegare nuovamente la TV alla rete.

Per le TV rilasciate nel 2018

Home (☐) → Impostazioni (☐) → Suono → Uscita audio → [AV] Samsung Soundbar NWxxx (Wi-Fi)

Per le TV rilasciate nel 2017

Home (☐) → Impostazioni (☐) → Suono → Uscita audio → [AV] Samsung Soundbar NWxxx (Wi-Fi)

Per le TV rilasciate nel 2016

Home ( ) → Impostazioni ( ★ ) → Suono → Selezionare altoparlante → [AV] Samsung Soundbar NWxxx (Wi-Fi)

Per le TV rilasciate nel 2015

Menu → Suono → Elenco altoparlanti

Per le TV rilasciate nel 2014

Menu → Suono → Impostazioni altoparlanti → Multiroom Link - Impostazioni

NOTE

• La TV e la Soundbar devono rimanere collegate alla stessa rete wireless (Wi-Fi).
• Se il router wireless (Wi-Fi) utilizza un canale DFS, non sarà possibile stabilire una connessione Wi-Fi tra la TV e la Soundbar. Per ulteriori informazioni, mettersi in contatto con il proprio provider di servizi Internet.
• Se la connessione Wi-Fi a 5Ghz non è fluida, utilizzare la banda a 2.4Ghz.
• Dato che i menu potrebbero variare a seconda dell'anno di produzione, fare riferimento al manuale della propria TV.

05 COLLEGAMENTO DI UN DISPOSITIVO ESTERNO

È possibile connettersi a un dispositivo esterno tramite una rete cablata o wireless per riprodurre l'audio del dispositivo esterno tramite la Soundbar.

Collegamento tramite un cavo ottico

1. Collegare il DIGITAL AUDIO IN (OPTICAL) ell'unità principale alla presa jack OPTICAL OUT del dispositivo sorgente utilizzando un cavo ottico (non fornito in dotazione) digitale.
2. Selezionare il modo "D.IN" premendo il tasto sul pannello inferiore o sul telecomando.

06 CONNESSIONE DI UN DISPOSITIVO MOBILE

Connessione tramite Bluetooth

In caso di connessione di un dispositivo mobile mediante Bluetooth, è possibile percepire l'audio stereo senza i fastidi dovuti al cablaggio.

- È possibile connettere solo un dispositivo Bluetooth alla volta.

Dispositivo Bluetooth Fondo della Soundbar OPPURE

La connessione iniziale

1. Premere il tasto (PAIR) del telecomando per accedere al modo "BT PAIRING".

(OPPURE)

a. Premere il tasto 📋 sul pannello inferiore, quindi selezionare "BT". "BT" passa automaticamente a "BT READY" nel giro di pochi secondi se non è presente alcun dispositivo Bluetooth connesso alla Soundbar.
b. Una volta visualizzato "BT READY", tenere premuto il tasto sul pannello inferiore della Soundbar per almeno 5 secondi per visualizzare "BT PAIRING".

1. Selezionare "[AV] Samsung Soundbar NWxxx" all'elenco visualizzato.

- Quando una Soundbar è connessa al dispositivo Bluetooth, nel display frontale viene visualizzato il messaggio [Nome dispositivo Bluetooth] → "BT".

1. Riprodurre file musicali dal dispositivo, connesso tramite Bluetooth, tramite la Soundbar.

Se il dispositivo non riesce a connettersi

• Se la voce relativa alla Soundbar precedentemente connessa (ad es. "[AV] Samsung Soundbar NWxxx") compare nell'elenco, cancellatela.
• Quindi ripetere i passaggi 1 e 2.

NOTA

- Una volta connessa la Soundbar alla dispositivo mobile per la prima volta, utilizzare la modalità "BT READY" per la riconnessione.

Qual è la differenza tra BT READY e BT PAIRING?

• BT READY : in questa modalità è possibile cercare delle TV già connesse in passato o connettere alla Soundbar un dispositivo mobile connesso in passato.
• BT PAIRING : in questa modalità, è possibile connettere un nuovo dispositivo alla Soundbar (Premere il tasto 📣️ sul telecomando o tenere premuto il tasto 📣️ sul fondo della Soundbar per almeno 5 secondi mentre la Soundbar è in modo “BT”.)

NOTE

• Se viene richiesto un codice PIN durante la connessione a un dispositivo Bluetooth, immettere <0000>.
• Nel modo di connessione Bluetooth, la connessione Bluetooth viene persa se la distanza tra la Soundbar e il dispositivo Bluetooth supera i 10 m.

- La Soundbar si spegne automaticamente dopo 5 minuti nello stato Pronto.

- La Soundbar potrebbe non essere in grado di effettuare la ricerca o la connessione Bluetooth correttamente nelle seguenti condizioni:

• Se la Soundbar è circondata da un potente campo elettrico.
• Se si effettua l'associazione di diversi dispositivi Bluetooth con la Soundbar in contemporanea.
• Se il dispositivo Bluetooth è spento, fuori posto o presenta malfunzionamenti.

- I dispositivi elettronici potrebbero causare interferenze radio. I dispositivi che generano onde elettromagnetiche, come ad esempio forni a microonde, LAN wireless e così via, devono essere tenuti lontano dall'unità principale della Soundbar.

- Il Soundbar supporta i dati SBC (44,1kHz, 48kHz).

• Effettuare il collegamento esclusivamente a un dispositivo Bluetooth che supporti la funzione A2DP (AV).
• Non è possibile collegare il Soundbar a un dispositivo Bluetooth che supporta soltanto la funzione HF (Hands Free).
• Una volta stabilito il collegamento tra la Soundbar e un dispositivo Bluetooth, selezionando "[AV] Samsung Soundbar NWxxx" dall'elenco dei dispositivi trovati, la Soundbar passa automaticamente al modo "BT".

- Disponibile solo se il Soundbar è elencato tra i dispositivi collegati al dispositivo Bluetooth. (Il dispositivo Bluetooth e il Soundbar devono essere stati collegati in precedenza almeno una volta).

• Il Soundbar appare nell'elenco dei dispositivi cercati del dispositivo Bluetooth solo se il Soundbar visualizza "BT READY".
• La Soundbar non può essere abbinata a un altro dispositivo Bluetooth se è gia in modalità Bluetooth e abbinata a un altro dispositivo Bluetooth.

Disconnettere il dispositivo Bluetooth dalla Soundbar

È possibile scollegare il dispositivo Bluetooth dall'Soundbar. Per le istruzioni, vedere il manuale utente del dispositivo Bluetooth.

• L'Soundbar viene scollegato.
- Una volta disconnessa la Soundbar dal dispositivo Bluetooth, nel suo display frontale verrà visualizzato il messaggio "BT DISCONNECTED".

Disconnessione della Soundbar dal dispositivo Bluetooth

Premere il tasto sul pannello inferiore o sul telecomando, quindi passare a un modo qualsiasi eccetto "BT".

• La disconnessione richiede tempo perché il dispositivo Bluetooth deve ricevere una risposta dalla Soundbar. (Il tempo di disconnessione potrebbe variare a seconda del dispositivo Bluetooth)
• Una volta disconnessa la Soundbar dal dispositivo Bluetooth, nel suo display frontale verrà visualizzato il messaggio "BT DISCONNECTED".

NOTE

- In modo di connessione Bluetooth, la connessione cade se la distanza tra l'Soundbar e il dispositivo Bluetooth supera 10 m.

- L'Soundbar si spegne automaticamente dopo 5 minuti in modo Pronto.

Ulteriori informazioni sul Bluetooth

Bluetooth è una tecnologia che permette di collegare facilmente tra di loro dispositivi compatibili con Bluetooth attraverso una connessione wireless a breve raggio.

• Il dispositivo Bluetooth può provocare rumorosità o malfunzionamenti, a seconda delle condizioni di utilizzo, se:
• Una parte del corpo è a contatto con il sistema di ricezione / di trasmissione del dispositivo Bluetooth o dell'Soundbar.
• È soggetto a variazioni elettriche dovute a interferenze derivanti da riflessioni dei segnali su pareti, spigoli o tramezzature d'ufficio.
• È esposto a interferenze elettriche derivanti da dispositivi della stessa banda di frequenza, incluse apparecchiature mediche, forni a microonde e LAN wireless.

- Collegare l'Soundbar al dispositivo Bluetooth mantenendo una distanza ravvicinata.

- Maggiore è la distanza tra l'Soundbar e il dispositivo Bluetooth, peggiore è la qualità. Se la distanza supera il raggio d'azione del Bluetooth, la connessione si interrompe.

- In aree a bassa sensibilità di ricezione, la connessione Bluetooth potrebbe non funzionare correttamente.

- Il collegamento Bluetooth funziona solo nelle vicinanze del dispositivo. La connessione viene automaticamente interrotta se la distanza è superiore a questo limite. La qualità del suono si riduce in presenza di ostacoli quali pareti o porte, anche entro il limite indicato.

- Questo dispositivo wireless potrebbe causare interferenze elettriche durante il suo funzionamento.

Connessione tramite Wi-Fi (rete wireless)

• Collegare un'unica Soundbar alla rete Wi-Fi per accedere a tantissimi servizi di streaming musicale e radio online. Collegare più di una Soundbar alla rete Wi-Fi per utilizzare le modalità di riproduzione collettiva o stereo.
• Per collegare una Soundbar a un dispositivo mobile tramite una rete wireless (Wi-Fi), è necessario utilizzare la App SmartThings.

Dispositivo mobile

Fondo della Soundbar

La connessione iniziale

1. Premere il tasto sul fondo della Soundbar o sul telecomando per selezionare il modo "WIFI".

WIFI Fondo della Soundbar

1. Installare ed eseguire la App SmartThings sul dispositivo mobile (per esempio, smartphone o tablet).

1. Avviare l'app e seguire le istruzioni visualizzate per registrare (aggiungere) la Soundbar nell'app.

- Il popup automatico (terza illustrazione in basso) potrebbe non essere disponibile su alcuni dispositivi mobili.

In tal caso, selezionare e completare "Add device" dal menu dell'app. La Soundbar è stata aggiunta con successo all'app.

NOTA

- Per connettere un ulteriore kit di diffusori posteriori wireless SWA-9000S (non fornito in dotazione), disconnettere i diffusori wireless Samsung dalla Soundbar per disattivare il sistema audio surround. (Se si connettono i diffusori surround senza disconnettere i diffusori SWA-9000S, l'audio viene riprodotto sia attraverso il diffusore wireless Samsung che attraverso il diffusore surround.)

07 CONNESSIONE DELLA SOUNDBAR A UN SWA-9000S (VENDUTO SEPARATAMENTE)

Per provare il vero impianto audio surround wireless, collegare il kit di diffusori posteriori wireless Samsung (SWA-9000S, venduto separatamente) alla Soundbar.

1. Spegnere la Soundbar.

BYE

1. Collegare il dongle wireless alla porta "WIRELESS" sull'unità principale della Soundbar.

- In fase di inserimento del dongle wireless nella porta Wireless, assicurarsi che il logo "WIRELESS" sia rivolto verso l'alto, come illustrato nell'immagine sottostante.

NOTA

- Se si è acquistato un SWA-W700 (subwoofer opzionale) e lo si desidera aggiungere all'impianto di diffusione dopo aver aggiunto un SWA-9000S:

- Non rimuovere il dongle wireless già inserito nella porta "WIRELESS" della Soundbar. Il dongle wireless fornito insieme all'SWA-9000S può essere utilizzato con l'SWA-W700 (subwoofer opzionale).

1. Collegare il modulo ricevitore wireless ai due diffusori surround.

• I cavi dei diffusori sono contraddistinti dal colore.

1. Collegare il modulo ricevitore wireless, quindi verificarne lo stato di standby.

- L'indicatore LINK a LED (LED blu) sul Modulo ricevitore wireless lampeggia. Se il LED non lampeggia, premere il tasto ID SET sul retro del Modulo ricevitore wireless con la punta di una penna per 5\~6 secondi fino a che l'indicatore LINK a LED lampeggia (in blu). Per ulteriori informazioni sul LED, fare riferimento al manuale utente del prodotto SWA-9000S.

1. Tenere premuto il tasto Su del telecomando o premere il tasto ID SET sul pannello inferiore per almeno 5 secondi.

2. Il messaggio ID SET viene visualizzato brevemente sul display della Soundbar, poi scompare.

3. La Soundbar si accenderà automaticamente una volta completata l'ID SET.

- Se la Soundbar stava riproducendo musica al momento del collegamento al kit SWA-9000S, potrebbero udirsi alcune irregolarità emesse dal woofer durante il completamento della connessione.

1. Verificare che il LED LINK sia di colore blu fisso (connessione completata).

LINK Blu fisso

L'indicatore a LED LINK smette di lampeggiare e diventa blu fisso quando si stabilisce una connessione tra la Soundbar e il modulo ricevitore wireless.

1. Se il kit SWA-9000S non si connette, ripetere la procedura dal passaggio 4.

NOTE

• Non collegare il cavo di alimentazione di questo prodotto o la tua TV a una presa a muro fino a quanto tutti i collegamenti tra i componenti sono stati completati.
• Prima di spostare o installare questo prodotto, assicurarsi di spegnerlo e scollegare il cavo di alimentazione.
• La distanza di trasmissione massima del segnale wireless dell'unità principale è di circa 10 metri, ma può variare a seconda dell'ambiente di funzionamento. Se tra l'unità principale e il subwoofer si frappone una parete metallica o di cemento armato, il sistema potrebbe non funzionare affatto in quanto il segnale wireless non è in grado di attraversare il metallo.

PRECAUZIONI

• Le antenne di ricezione wireless sono integrate nel subwoofer wireless. Tenere le unità al riparo da acqua e umidità.
• Per prestazioni di ascolto ottimali, assicurarsi che l'area circostante il diffusore wireless e il posizionamento del modulo di ricezione wireless (venduto separatamente) siano sgombri da ostacoli.

08 CONNESSIONE DELLA SOUNDBAR A UN SWA-W700 (VENDUTO SEPARATAMENTE)

1. Spegnere la Soundbar utilizzando il telecomando della Soundbar o premendo il tasto sull'unità principale della Soundbar.

BYE

1. Collegare il dongle wireless alla porta "WIRELESS" sull'unità principale della Soundbar.

- In fase di inserimento del dongle wireless nell'apposito supporto, assicurarsi che il logo "WIRELESS" sia rivolto verso l'alto, come illustrato nelle immagini sottostanti.

• Se si è acquistato un SWA-9000S (kit opzionale di diffusori posteriori wireless) e si desidera aggiungerlo all'impianto di diffusione dopo aver aggiunto un SWA-W700, non rimuovere il dongle wireless già inserito nella porta "WIRELESS" della Soundbar.

• Il dongle wireless fornito con l'SWA-W700 può essere utilizzato con il kit di diffusori posteriori wireless.

• Collegare il subwoofer wireless, quindi verificarne lo stato di standby.

- Collegare il cavo di alimentazione del subwoofer wireless a una presa elettrica e al subwoofer wireless stesso per accenderlo. L'indicatore LINK a LED (LED blu) del subwoofer wireless lampeggia. Se il LED non lampeggia, premere il tasto ID SET sul fondo del Subwoofer wireless con la punta di una penna per 5\~6 secondi fino a che l'indicatore LINK a LED lampeggia (in blu). Per ulteriori informazioni sul LED, fare riferimento al manuale utente dell'SWA-W700.

POWER 5 Sec ID SET

Parte inferiore del subwoofer wireless

SAMSUNG Blu lampeggiante

Parte anteriore del subwoofer wireless

• L'unità principale è pesante. Prestare attenzione a non schiacciarsi le dita quando si preme il tasto ID SET o quando si collega il cavo di alimentazione alla parte inferiore dell'unità.
• La parte superiore del subwoofer tende a graffiarsi. Maneggiarla con cura.

Unità diffusore

Parte posteriore del subwoofer wireless

Non esercitare pressione su né colpire l'unità diffusore nella parte posteriore del corpo. Il diffusore potrebbe deformarsi o danneggiarsi.

1. Tenere premuto il tasto Su del telecomando o premere il tasto ID SET sul pannello inferiore per almeno 5 secondi.

2. Il messaggio ID SET viene visualizzato brevemente sul display della Soundbar, poi scompare.

3. La Soundbar si accenderà automaticamente una volta completata l'ID SET.

1. Verificare che il LED LINK sia di colore blu fisso (connessione completata).

SAMSUNG Fine del lampeggiamento. La luce blu rimane accesa.

Parte anteriore del subwoofer wireless

L'indicatore LINK a LED smette di lampeggiare e la luce blu rimane accesa quando si stabilisce una connessione tra la Soundbar e il subwoofer wireless.

NOTE

• Non collegare il cavo di alimentazione di questo prodotto o la tua TV a una presa a muro fino a quanto tutti i collegamenti tra i componenti sono stati completati.
• Prima di spostare o installare questo prodotto, assicurarsi di spegnerlo e scollegare il cavo di alimentazione.
• La distanza di trasmissione massima del segnale wireless dell'unità principale è di circa 10 metri, ma può variare a seconda dell'ambiente di funzionamento. Se tra l'unità principale e il subwoofer si frappone una parete metallica o di cemento armato, il sistema potrebbe non funzionare affatto in quanto il segnale wireless non è in grado di attraversare il metallo.

PRECAUZIONI

• Le antenne di ricezione wireless sono integrate nel subwoofer wireless. Tenere le unità al riparo da acqua e umidità.
• Per prestazioni di ascolto ottimali, assicurarsi che l'area circostante il diffusore wireless e il posizionamento del modulo di ricezione wireless (venduto separatamente) siano sgombri da ostacoli.

09 CONNESSIONE DI UN PRODOTTO AMAZON

• Questa funzione potrebbe non essere disponibile in alcuni paesi.
• Questo servizio è fornito da Amazon e può essere interrotto in qualsiasi momento. Samsung non si assume alcuna responsabilità circa la disponibilità del servizio.

Connessione e uso con un prodotto Amazon (Amazon Echo)

È possibile utilizzare un prodotto Amazon Echo per controllare la Soundbar e usufruire dei servizi musicali forniti da Amazon Echo.

NOTA

- Verificare che la Soundbar sia connessa al Wi-Fi. (consultare "Connessione tramite Wi-Fi (rete wireless)")

1. Nell'app SmartThings, cambiare il nome della Soundbar sostituendolo con un nome riconoscibile dal dispositivo Amazon.

(Per esempio: Samsung, Soundbar, Salotto, Soggiorno, Camera da letto, Ufficio, ecc.)

ATTENZIONE

- I dispositivi Amazon potrebbero non riconoscere i nomi contenenti elementi quali ad esempio caratteri speciali.

1. Nell'app Alexa, cercare "Samsung Wireless Audio" in Skills e selezionare "ENABLE".

- Saltare questo passaggio se si sono già configurate le Skills.

1. Nell'app Alexa, toccare "Smart Home → Devices → Discover" per completare la connessione.

È possibile utilizzare i comandi vocali per controllare la Soundbar

- I servizi di Amazon Echo utilizzabili con la Soundbar sono limitati alla musica. Per accedere ad altri servizi di Amazon Echo, come ad esempio le notizie e le previsioni meteorologiche, è necessario utilizzare un prodotto Amazon Echo.

Attiva + Comando + Nome altoparlante

Utilizzare il nome dell'altoparlante cambiato nell'applicazione SmartThings. (consultare "Connessione e uso con un prodotto Amazon (Amazon Echo)")

Azione Comando vocale
Per cercare un dispositivo audio aggiunto all’accountSmartThings connesso all’account Amazon Alexa	“Alexa Individua dispositivi”

* Per utilizzare i comandi vocali per la Soundbar denominata "Salotto"

Azione Comando vocale
Per impostare il livello del volume su 5 “Alexa Imposta il volume su 5 in Salotto”
Per aumentare il livello del volume “Alexa Alza il volume in Salotto”
Per disattivare l’audio “Alexa Disattiva l’audio in Salotto”
Per ascoltare la stazione radio chiamata KISS FM	“Alexa Riproduci Kiss FM in Salotto”
Per riprodurre la canzone successiva “Alexa Canzone successiva in Salotto”
Per interrompere l’audio “Alexa Interrompi in Salotto”
Per accendere l’audio “Alexa Accendi in Salotto”
Per spegnere l’audio “Alexa Spegni in Salotto”
Per cambiare la sorgente d’ingresso “Alexa passa al Bluetooth in Salotto”

11 UTILIZZO DEL TELECOMANDO

Come utilizzare il telecomando

1 2 PAIR 5 6 7 3 SOUND MODE 8 4 9 VOLBASS 10 SOUNDBAR SAMSUNG

1	Alimentazione	Consente di accendere e spegnere la Soundbar.
2	Sorgente	Premere per selezionare una sorgente collegata alla Soundbar.Funzione Auto Power DownL'unità si spegne automaticamente nelle situazioni elencate di seguito.- Modalità D.IN / WIFI / BT : Se non è presente un segnale audio per 5 minuti.
3	Muto	Premere il tastoper disattivare l'audio.Premerlo nuovamente per riattivare l'audio.
4	SOUND MODE	Consente di selezionare l'effetto sonoro desiderato scegliendo traSTANDARD, SURROUND o SMART.Selezionare la modalità "STANDARD" se si vuole ascoltare l'audio originale.Modalità SMARTOttimizza automaticamente gli effetti sonori per adattarli alla scena attualmente in riproduzione.

5	BluetoothPAIR	Premere il tasto PAIR . Sul display della Soundbar viene visualizzato “BT PAIRING”. In questa modalità è possibile connettere la Soundbar a un nuovo dispositivo Bluetooth selezionando la Soundbar dall’elenco di ricerca del dispositivo Bluetooth.
6	Riproduci /Sospendi(BT/Wi-Fi)	Premere il tasto per sospendere temporaneamente la riproduzione di un file musicale.Premendo nuovamente il tasto, si riavvia la riproduzione
7	Su/Giù/Sinistra/Destra	Premere le aree indicate per selezionare Su/Giù/Sinistra/Destra.Premere Su/Giù/Sinistra/Destra sul tasto per selezionare o impostare funzioni.• RipetiPer utilizzare la funzione Ripeti, premere il tasto Su .• Salta branoPremere il tasto Destra per selezionare il file musicale successivo. Premere il tasto Sinistra per selezionare il file musicale precedente.• Auto Power LinkÈ possibile attivare o disattivare Auto Power Link.– Auto Power Link : Se la Soundbar è collegata alla TV tramite un cavo ottico digitale, la Soundbar può accendersi automaticamente all’accensione della TV.Tenere premuto il tasto Sinistra per 5 secondi per cambiare lo stato della funzione Auto Power Link da ON a OFF e viceversa.– Per impostazione predefinita, Auto Power Link è impostato su ON.• ID SETTenere premuto il tasto Su per 5 secondi per completare l’ID SET(in caso di connessione a un elemento accessorio).
8	Controllo audio	È possibile selezionare le opzioni TREBLE, SYNC, REAR LEVEL, oppure REAR SPEAKER ON/OFF.Per regolare il volume TREBLE, selezionare Controllo audio → TREBLE, quindi utilizzare i tasti Su/Giù per regolare il volume in un intervallo compreso tra -6 e +6.Tenere premuto il pulsante per circa 5 secondi per regolare il suono di ciascuna banda di frequenza. È possibile utilizzare i pulsanti Sinistra/Destra per selezionare 150 Hz, 300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz e 10 KHz e ciascuna selezione può essere regolata tra -6 e +6 mediante i pulsanti Su/Giù.Se il video e l’audio della TV e della Soundbar non sono sincronizzati, selezionare SYNC in Impostazioni audio, quindi impostare il ritardo audio tra 0 e 300 millisecondi utilizzando i tasti Su/Giù.Nel caso in cui siano collegati gli altoparlanti Forniti a parte, selezionare REAR LEVEL utilizzando i tasti i Su/Giù per regolare il volume in un valore compreso tra -6 e +6. La funzione REAR SPEAKER può essere ON/OFF usando i tasti Su/Giù.La funzione SYNC è supportata soltanto in alcune funzioni.
9	BASS	Premere il tasto verso l’alto o verso il basso per regolare il volume BASS da +6 o -6.Per impostare il livello del volume BASS su 0, premere il tasto.Quando viene collegato un Fornito a parte, il tasto BASS diventa il tasto Subwoofer.Premere il tasto verso l’alto o verso il basso per regolare il volume del subwoofer o su -12 oppure da -6 a +6. Per impostare il livello del volume su 0, premere il tasto.
10	VOL	Premere il tasto verso l’alto o verso il basso per regolare il volume.MutoPremere il tasto VOL per disattivare l’audio. Premerlo nuovamente per riattivare l’audio.

Regolazione del volume della Soundbar tramite il telecomando di una TV

Se si è in possesso di una TV Samsung, è possibile regolare il volume della Soundbar utilizzando il telecomando a infrarossi fornito in dotazione con la TV Samsung.

Prima di tutto utilizzare il menu della TV Samsung per impostare l'audio della TV sui diffusori esterni, dopodiché utilizzare il telecomando Samsung per controllare il volume della Soundbar. Per ulteriori informazioni, consultare il manuale utente della TV. La modalità predefinita per questa funzione è il controllo mediante un telecomando Samsung. Se la propria TV non è una TV Samsung, seguire le indicazioni sotto riportate per modificare le impostazioni relative alla funzione.

1. Spegnere la Soundbar.

BYE

1. Se non si desidera utilizzare questa funzione, tenere premuto il tasto BASS verso l'alto per 5 secondi ripetutamente finché non viene visualizzato il messaggio "OFF-TV REMOTE" nel display.

1. Se si desidera controllare la Soundbar con il telecomando della propria TV, tenere premuto il tasto BASS verso l'alto per 5 secondi ripetutamente finché non viene visualizzato il messaggio "ALL-TV REMOTE". Dopodiché utilizzare il menu della propria TV per selezionare i diffusori esterni.

1. Se si desidera ripristinare la modalità predefinita della Soundbar (controllo mediante il telecomando di un TV Samsung), tenere premuto verso l'alto il tasto BASS per 5 secondi ripetutamente fino a quando sul display non appare "SAMSUNG-TV REMOTE".

(Modalità predefinita) SAMSUNG-TV REMOTE

- Ogni volta in cui si tiene premuto il tasto BASS verso l'alto per 5 secondi, la modalità cambia seguendo quest'ordine: "SAMSUNG-TV REMOTE" (Modalità predefinita) → "OFF-TV REMOTE" → "ALL-TV REMOTE".

- Questa funzione potrebbe non essere disponibile a seconda del telecomando.

- Produttori che supportano questa funzione: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA

Utilizzo dei pulsanti nascosti (pulsanti con più di una funzione)

Tasto nascosto		Pagina di riferimento
Tasto del telecomando Funzione
BASS	Acceso/Spento Telecomando della TV (Standby)	Pagina 33
	ON/OFF della connessione Bluetooth automatica	Pagina 12
Sinistra Auto Power Link ON/OFF Pagina 31
Su ID SET Pagina 31
	EQ 7 bande Pagina 32

Specifiche di uscita per diverse modalità di effetti sonori

Effetto Ingresso		Uscita
		Senza kit di diffusori posteriori wireless e subwoofer	Solo con subwoofer	Solo con kit di diffusori posteriori wireless	Con kit di diffusori posteriori wireless e subwoofer
STANDARD	2.0 canali	2.0 canali 2.1 canali	2.0 canali 2.1 canali
	5.1 canali 3.0 canali	3.1 canali 5.0 canali	5.1 canali
SURROUND	2.0 canali	3.0 canali 3.1 canali	5.0 canali 5.1 canali
	5.1 canali 3.0 canali	3.1 canali 5.0 canali	5.1 canali
SMART	2.0 canali	2.0 canali 2.1 canali	2.0 canali 2.1 canali
	5.1 canali 3.0 canali	3.1 canali 5.0 canali	5.1 canali

• Il kit di diffusori posteriori wireless e il subwoofer wireless di Samsung possono essere acquistati separatamente. Per acquistare un kit o il subwoofer, contattare il fornitore da cui si è acquistata la Soundbar.

12 INSTALLAZIONE DEL SUPPORTO A PARETE

Precauzioni per l'installazione

• Installare solamente su pareti verticali.
- Non installare in luoghi caratterizzati da alte temperature e livelli di umidità.
- Verificare che la parete sia sufficientemente robusta da sostenere il peso del prodotto. In caso contrario, provvedere a rinforzare la parete o scegliere un altro luogo di installazione.
- Acquistare e utilizzare viti e ancoraggi di fissaggio adatti alla tipologia di parete scelta (cartongesso, ferro, legno, ecc.). Se possibile, fissare le viti di supporto ai montanti della parete.
- Acquistare viti per il montaggio a parete a seconda della tipologia e dello spessore del muro su cui si intende montare la Soundbar.

- Diametro: M5

– Lunghezza: si consiglia 35 mm o maggiore.

- Collegare i cavi dall'unità ai dispositivi esterni prima di installare la Soundbar sulla parete.

- Assicurarsi che l'unità sia spenta e scollegata dalla rete elettrica prima di installarla. In caso contrario, potrebbe provocare scosse elettriche.

Componenti per il montaggio a parete

Almeno 5 cm

A B x 3 (M5 x L50) C D E x 2 x 2 F

1.

DC 23V 100.0V

NOTE

• Installare la Soundbar sotto la TV mantenendo una distanza di almeno 5 cm.
• Installare la parte E prima di montare la Soundbar sulla parete.
• Inserire la Spina dell'Adattatore nella Soundbar prima di montare la Soundbar sulla parete.
• Utilizzare la parte E per fissare il cavo di alimentazione sul lato sinistro o destro della Soundbar.

- Utilizzare la parte F per il fissaggio al centro della parte inferiore della Soundbar.

- Assicurarsi che la Guida per il montaggio a parete D sia livellata.

3.

- Il metodo di installazione illustrato si riferisce alle pareti in calcestruzzo. I metodi di installazione variano a seconda del tipo di parete. Per l'installazione su parete a secco, si raccomanda caldamente di eseguire dei fori di supporto per le viti nei montanti di legno sottostanti.

Quando la Soundbar si collega a Internet, aggiorna automaticamente il proprio software, anche mentre la Soundbar è spenta.

- Per utilizzare la funzione di aggiornamento automatico, la Soundbar dev'essere collegata a Internet. Il collegamento Wi-Fi alla Soundbar verrà interrotto se il cavo di alimentazione viene scollegato o se viene interrotta l'alimentazione di corrente. Se l'alimentazione si interrompe, quando viene ripristinata o si collega nuovamente il cavo di alimentazione, accendere la Soundbar e riconnetterla a Internet.

14 RISOLUZIONE DEI PROBLEMI

Prima di contattare l'assistenza, controllare quanto segue.

L'unità non si accende.

Il cavo di alimentazione è collegato alla presa?

→Collegare la spina del cavo di alimentazione alla presa.

Una funzione non risponde quando viene premuto il tasto.

È presente elettricità statica nell'aria?

→Scollegare la spina del cavo di alimentazione e ricollegarla.

Si verificano interruzioni dell'audio nel modo BT.

→Consultare le sezioni relative alla connessione Bluetooth, alle pagine 11 e 16.

Non viene riprodotto l'audio.

La funzione Muto è attiva?

→Premere il tasto per annullare la funzione.

Il volume è impostato al minimo?

→Regolare il volume.

Il telecomando non funziona.

Le batterie sono esaurite?

→Sostituirle con batterie nuove.

La distanza tra il telecomando e l'unità principale della Soundbar è troppa?

→Avvicinare il telecomando all'unità principale della Soundbar.

Impossibile collegarsi alla TV.

In caso di collegamento tramite rete cablata

→Verificare che il cavo sia stato collegato correttamente. (Leggere nuovamente il nome della porta per assicurarsi che il cavo sia collegato alla porta corretta.) (Vedere la pagina corrispondente a ciascun metodo di collegamento.)

→Premere il tasto sul pannello inferiore della Soundbar o sul telecomando per verificare che il modo sia corretto.

In caso di collegamento tramite rete wireless

→Collegamento tramite Bluetooth

1. Attivare la modalità "BT PAIRING" (associazione Bluetooth) della Soundbar, quindi utilizzare la TV per effettuare nuovamente la ricerca. (Vedere pagina 11 per ulteriori dettagli.)

→Collegamento tramite Wi-Fi

1. Controllare che il modello di TV sia compatibile.

- Questa funzione è compatibile solamente con Samsung Smart TVs rilasciate dopo il 2014.

1. Controllare che la TV sia collegata alla rete Wi-Fi.

- Nel caso in cui la TV non sia collegata alla rete Wi-Fi, utilizzare il menu di rete sulla TV per stabilire un collegamento. (Fare riferimento al manuale utente della TV.)

1. Verificare che la Soundbar sia collegata alla rete Wi-Fi.

- Quando la Soundbar è connessa, è possibile trovarla nell'elenco dei diffusori visualizzato sul dispositivo mobile all'apertura dell'app SmartThings. Per i dettagli, consultare la pagina 19.

1. Verificare la presenza di un canale DFS.

- Se il router wireless (Wi-Fi) sta utilizzando un canale DFS, non sarà possibile stabilire una connessione Wi-Fi tra la TV e la Soundbar. Per ulteriori informazioni, mettersi in contatto con il proprio provider di servizi Internet.

15 LICENZA

DOLBY

AUDIO

• Il software Spotify è soggetto a licenze di terze parti disponibili su : www.spotify.com/connect/third-party-licenses.
• Per ulteriori informazioni su Spotify Connect, visitare il sito www.spotify.com/connect

16 AVVISO DI LICENZA OPEN SOURCE

Per ulteriori informazioni sulle open source utilizzate con il prodotto, visitare il sito Web: http://opensource.samsung.com

17 NOTA IMPORTANTE SUL SERVIZIO

• Le figure e le illustrazioni del presente manuale utente sono fornite soltanto come riferimento. Possono differire rispetto all'aspetto effettivo del prodotto.
• È possibile che vengano addebitate delle spese amministrative nei seguenti casi:
  (a) l'uscita del tecnico in seguito a una chiamata non rileva difetti nel prodotto (ad es. nel caso l'utente abbia omesso di leggere questo manuale utente).
  (b) utente ha portato l'unità presso un centro di riparazione che non rileva difetti nel prodotto (ad es. nel caso l'utente abbia omesso di leggere questo manuale utente).

- L'importo di tali spese amministrative verrà comunicato all'utente prima di eseguire una visita a domicilio o un eventuale intervento di manutenzione.

18 SPECIFICHE E GUIDA

Specifiche

Nome del modello HW-NW700
Peso 6,7 kg
Dimensioni(L x A x P) 1220,0 x 140,0 x 53,5 mm
Temperatura di esercizio +5°C e +35°C
Umidità di esercizio 10 % e 75 %
AMPLIFICA TOREPotenza di uscita nominale Woofer x 4, Tweeter x 3, 4 Ohm
Formati di riproduzione supportati	LPCM 2ch, Dolby AudioTM(che supporta Dolby® Digital), DTS
POTENZA IN USCITA DEL DISPOSITIVO WIRELESSPotenza max. trasmettitore Wi-Fi	100 mW a 2,4 GHz – 2,4835 GHz,5,15 GHz – 5,35 GHz & 5,47 GHz – 5,725 GHz
POTENZA IN USCITA DEL DISPOSITIVO WIRELESSPotenza max. trasmettitore BT	100 mW a 2,4 GHz – 2,4835 GHz

NOTE

- Samsung Electronics Co., Ltd si riserva il diritto di modificare le specifiche senza preavviso.

- Peso e dimensioni sono approssimativi.

Attenzione: La Soundbar si riavvia automaticamente all'attivazione/disattivazione del Wi-Fi.

Consumo energetico complessivo in standby (W)	2,8W
Wi-FiMetodo di disattivazione porta	Premere il tasto ID SET sul pannello posteriore della Soundbar per 30 secondi per attivare/disattivare il Wi-Fi.
BluetoothMetodo di disattivazione porta	Premere il tasto NETWORK sul pannello posteriore della Soundbar per 30 secondi per attivare/disattivare il Bluetooth.

- Samsung Electronics dichiara che questa apparecchiatura è conforme alla Direttiva 2014/53/UE. Il testo completo della Dichiarazione di conformità UE è disponibile al seguente indirizzo Internet:

http://www.samsung.com > Supporto > Chiedi Supporto > Inserire il nome del modello.

Questa apparecchiatura può essere utilizzata in tutte le nazioni dell'UE.

La funzionalità 5GHz WLAN(Wi-Fi oppure SRD) di questo dispositivo è utilizzabile solamente in interni.

[Corretto smaltimento delle batterie del prodotto]

(Applicabile nei Paesi con sistemi di raccolta differenziata)

Il simbolo riportato sulla batteria o sulla sua documentazione o confezione indica che le batterie di questo prodotto non devono essere smaltite con altri rifiuti al termine del ciclo di vita. Dove raffigurati, i simboli chimici Hg, Cd o Pb indicano che la batteria contiene mercurio, cadmio o piombo in quantità superiori ai livelli di riferimento della direttiva CE 2006/66.

Se le batterie non vengono smaltite correttamente, queste sostanze possono causare danni alla salute umana o all'ambiente.

Per proteggere le risorse naturali e favorire il riutilizzo dei materiali, separare le batterie dagli altri tipi di rifiuti e utilizzare il sistema di conferimento gratuito previsto nella propria area di residenza.

Corretto smaltimento del prodotto (rifiuti elettrici ed elettronici)

(Applicabile nei Paesi con sistemi di raccolta differenziata)

Il simbolo riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori elettronici (quali caricabatterie, cuffia e cavo USB) non devono essere smaltiti con altri rifiuti al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dallo smaltimento dei rifiuti non corretto, si invita l'utente a separare il prodotto e i suddetti accessori da altri tipi di rifiuti, conferendoli ai soggetti autorizzati secondo le normative locali.

Gli utenti domestici, in alternativa alla gestione autonoma di cui sopra, potranno consegnare l'apparecchiatura che si desidera smaltire al rivenditore, al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici con superficie di vendita di almeno 400 m2 è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm.

Gli utenti professionali (imprese e professionisti) sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri rifiuti commerciali.

Per informazioni sugli impegni ambientali assunti da Samsung e gli obblighi normativi specifici del prodotto, ad es. REACH, WEEE, batterie, visitare la pagina
